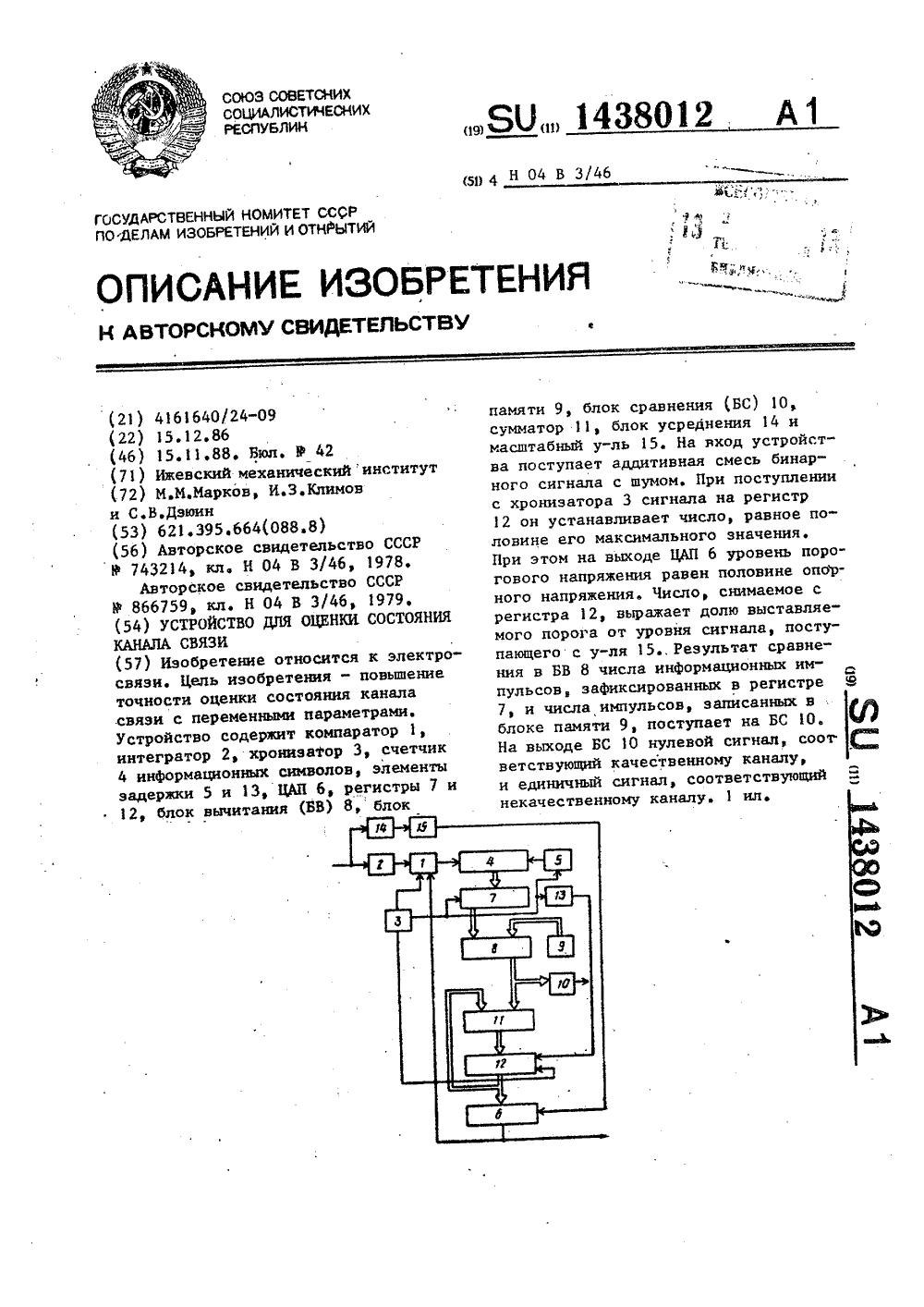

Изобретение относится к электросвязи и может быть использовано для1оценки состояния канала связи с переменными параметрами и выставления оптимального уровня порога.Цель изобретения - повьппение точности оценки состояния канала связи с переменными параметрами.На чертеже приведена структурная 10 электрическая схема предлагаемогоустройства.Устройство для оценки состояния канала связи с переменными параметрами,содержит компаратор 1, интегратор 152, хрониэатор 3, счетчик 4 информационных символов, элемент 5 задержки,цифроаналоговый преобразователь (ЦАП), 6, первый регистр 7, блок 8 вычитания, блок 9 памяти, блок 10 сравнения 2 О сумматор 11, второй регистр 12, дополнительный элемент 13 задержки, блок 14 усреднения и масштабный усилитель 15.Устройствр работает следующим об разом.На вход интегратора 2 и блока 4 усреднения поступает аддитивная месь бинарногс сигнала. с шумом. Интегрированное напряжение поступает на 30 компаратор 1, который в определенные моменты опрашивается сигналом с первого выхода хроннзатора 3, Если во время опроса сигнал с интегратора 2 превьнпает порог, задаваемый с выхода ЦАП 6, то вырабатывается сигнал записывающий единицу в счетчик 4 информационных символов.1В момент времени определяющий 4 О число накопленных информационных символов, с второго выхода хронизатора 3 поступает сигнал, который производит запись числа информационных символов, зафиксированного в счетчике 4 информационных символов, в первый регистр 7, Тем же сигналом, задержан" ным элементом 5 задержки на время записи в регистр 7, производится сброс счетчика 4 информационных символов и подготовка его к новому счету. Объем счетчика 4 определяется максимально допустимым числом информационных импульсов, которые могут быть зарегистрированы за время анализа. В блоке 8 вычитания производится сравнение числа Нп информационных импульсов, зафиксированного в регистре 7, с числом Из импульсов,записанных в блоке 9 памяти, которое определяется характером передаваемой информации и равно среднему числу единичных посылок передаваемой информации на заданном интервале анализа.В сумматоре 11 производится сложе" ние результата сравнения и числа, записанного во втором регистре 12, которое является результатом предыдущего сравнения Б. пришедших информационных импульсов с ожидаемыми, т.е, в блоках 8 и 11,производится вычисление И,= (Бп - И )+ Б, где И+, - результат, получаемый на выходе сумматора 11.Результат вычислений по сигналу, поступающему с дополнительного элемен. та 13 задержки, время задержки которого выбирается необходимым для вычислений в блоках 8 и 11, записывается во втором регистре 12 вместо прежнего значения.Уровень сигнала на выходе ЦАП 6 определяется числом, поступающим с второго регистра 12, и уровнем сигнала, поступающего с масштабного усилителя 15, и определяется какопорпоо 2 дгДе По - уровень порога, подаваемыйпона третий вход компаратора 1;Б - напряжение, снимаемое сопорвыхода масштабного усилителя 15;1 ц - число, записанное во втором регистре 12;и - разрядность ЦАП 6.Опорное напряжение получается путем усреднения входного сигнала в блоке 14 усреднения и усиления в масштабном усилителе 15.Время усреднения блока 14 выбирается знанительно большим длительности информационного символа, но меньшим постоянной времени изменения параметров в канале связи.Масштабный коэффициент масштабного усилителя 15 К выбирается из со" ображений скважности информационных импульсов в информационной последовательности и может быть определен через средний вес кодовой комбинациикак К ср Данный коэффициент учитывает,что среднее напряжение (постояннаяСоставитель В.Слепаков Техред М.Дидык Корректор Л Патай Редактор А,Огар Тираж 660ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Заказ 5970/56 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 143801 составляющая), снимаемое с блока 14 усреднения, определяется каксц 3Р пгде Б - амплитуда единичного импульса,Отсюда видно, что при выборе К=и/1, на выходе масштабного усилите ля 15 получается уровень П , = О, . необходимый для правильного йахождения соотношения между порогом и уровнем сигнала.В начальный момент времени с третьего выхода хронизатора 3 подается сигнал, который поступает на третий 15 вход второго регистра 12 и устанавливает число, равное половине его максимального значения 2 /2, при этомина выходе ЦАП 6 присутствует уровень 1 по - 11 опор /2. Число, снимаемое с вы хода второго регистра 12, выражает долю выставляемого порога от уровня сигнала, поступающего с выхода масштабного усилителя 15.Результат сравнения числа информа ционных импульсов, зафиксированных в регистре 1, и числа импульсов, записанных в блоке 9 памяти, поступает на блок 10 сравнения.В результате на выходе блока 10 ЗО сравнения появляются нулевой сигнал, соответствующий качественному каналу, и единичный сигнал, соответствующий некачественному каналу. формула изобретенияУстройство для оценки состояния канала связи, содержащее блок сравнения, хронизатор, элемент задержки,цифроаналоговый преобразователь и последовательно соединенные интегратор,компаратор, второй и третий входыкоторого соединены соответственно спервым выходом хронизатора и с выходом цифроаналогового преобразователя,и счетчик информационных импульсов,второй вход которого через элементзадержки соединен с вторым выходомхронизатора, о т л и ч а ю щ е е с ятем, что, с целью повышения точностиоценки состояния канала связи с переменными параметрами, введены блок па"мяти, дополнительный элемент задержки, последовательно соединенные первый регистр, блок вычитания, сумматори второй регистр и последовательносоединенные блок усреднения и масштабный усилитель, при этом выход блокапамяти подключен к второму входу блока вычитания, выход которого подключен к входу блока сравнения, выходвторого регистра подключен к первому входу цифроаналогового преобразо-.вателя, второй вход которого соединенс выходом масштабного усилителя, ик второму входу сумматора, выход счетчика информационных символов подключен к сигнальному входу первого ре. -гистра, управляющий вход которого соединен с вторым выходом хронизатораи с входом дополнительного элементазадержки, выход которого подключенк первому управляющему входу второгорегистра, второй управляющий входкоторого соединен с третьим выходомхронизатора, а вход блока усреднениясоединен с входом интегратора,
