Кобайло

Номер патента: 1809402

Опубликовано: 15.04.1993

Авторы: Дано, Кобайло, Леусенко, Новиков

МПК: G01S 7/40

Метки: имитатор, объектов, подвижных, сигналов

...14 - 17 функционируют в режиме перемножающих ЦАП, осущестрляя усиление аналогового сигнала, подаваемого на вход опорного напряжения, пропорционально коду, поступающему на цифровой вход. Первые входы преобразователей - опорного напряжения, вторые - цифровые, Выходы - аналогового сигнала. Можно использовать микросхемы К 572 ПА 1,Перед началом работы триггеры 1, 3, 4,счетчики 2, 3, 5, 7 устанавливаются в нулевое положение. В блок 9 памяти заносятся последовательности кодов, характеризующих положение целей в пространстве. При1809402 5 15 20 25 40 45 55 цифроаналоговых преобразователей 14, 15, 16, 17, то код управления амплитудой, заносимый в регистр 13, представляет собой старших разрядов и /п=в/ т-разрядного кода дальности, 5...

Номер патента: 1453437

Опубликовано: 23.01.1989

Автор: Кобайло

МПК: G09B 9/00

Метки: имитатор, радиосигналов

...его информационный вход.с выхода регистра 17 через коммутатор 15, на вход управления которого поступает сигнал с выхода триггера 11. Занесение нового кода в счетчик 13 обуславливает окончание сигнала на. выходе второго элемента И 14, вследствие чего счетчик 13 вновь может Функционировать в режиме прямого. счета, Задним фронтом сигнала с выхода элемента И 14 второй триггер 11 изменяет свое состояние (в данном случае на нулевое), и формирование длительности имитируемого сигнала. заканчивается. После окончания длительности прямоугольного видеоимпульса на выходе формирователя 9 элемент И 5 закрывается попервому входу, запрещая считыва" ние кодов из блока 3 памяти, а в накапливающем сумматоре 8 устанавливается.нулевое состояние,...

Номер патента: 1438003

Опубликовано: 15.11.1988

Авторы: Битус, Кобайло, Костюк, Леусенко, Мороз, Пахоменко

МПК: H03M 1/82

Метки: временной, двоичного, интервал, кода

...1 импульсов боль 9Ю ше, чем на время задержки нулевым элементом 8,1 задержки, то задержанный тактовый импульс с выхода этого элемента поступает непосредственно на вход синхронизации триггера 9,1, По переднему фронту импульса, поступающего на вход синхронизации одного из триггеров синхронизации, соответствующий триггер 9 устанавливается в единичное состояние, открывая по второму входу соответствующий элемент Ивторой группы. На первый вход этого элемента И поступают задержанные тактовые импульсы с выхода К-го элемента 8 задержки. Последовательность тактовых импульсов, задержанная на время запаздывания импульса начала преобразования относительно исходной такТовой последовательности импульсов, генерируемой генератором 1 импульсов,...

Номер патента: 1436113

Опубликовано: 07.11.1988

Авторы: Кобайло, Корженевич, Новиков, Якубенко

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...8 частоты и с помощью преобразователей 10 ч 11 код-напряже" ние преобразуются в напряжение выход" дсгс сигнала, амплитуда которого устанавливается в соответствии са слу 1 ч 361чайным кодом, хранящимся в регистре 16.Импульсы с выхода делителя 8 частоты поступают также на счетный входГ счетчика 9, последовательно увеличивая его состояние, В результате пос - тупления на счетный вход счетчика 15 К импульсов, где К - количество адресов второго блока 18 памятисос О тояние счетчика 15 циклически изменяется от МдоМ, где й- случайный адрес блока 18 памяти, заданный во время Формирования И - 1-й паузы.При этом из блока 18 памяти по адре сам, задаваемым счетчиксм 15, последовательно считываются коды дискретных отсчетов производящей Функции,...

Номер патента: 1432515

Опубликовано: 23.10.1988

Авторы: Кобайло, Корженевич

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...первый делитель ратором 26, в результате чего последовательно разрешается прохождениеимпульсов через элементы И 2-30,Импульс с выхода элемента И 30 уста 5навливает нулевое состояние триггера20 блока:4 и счетчика 25, запрещаятем самым выработку управляющих сигналов до конца цикла,По выработанным на первом, второми четвертом выходах блока 4 сигналамв генераторе происходит генерациятрех случайных чисел, каждое из которых распределено по заданному закону,запись этих чисел в соответствующиеобласти блока б памяти и установкаслучайного состояния триггера 18.Параллельно с описанным формированием импульса на выходе канала 2 иформированием параметров следующегоцикла импульсами с выхода делителя18 частоты происходит последовательное вычитание...

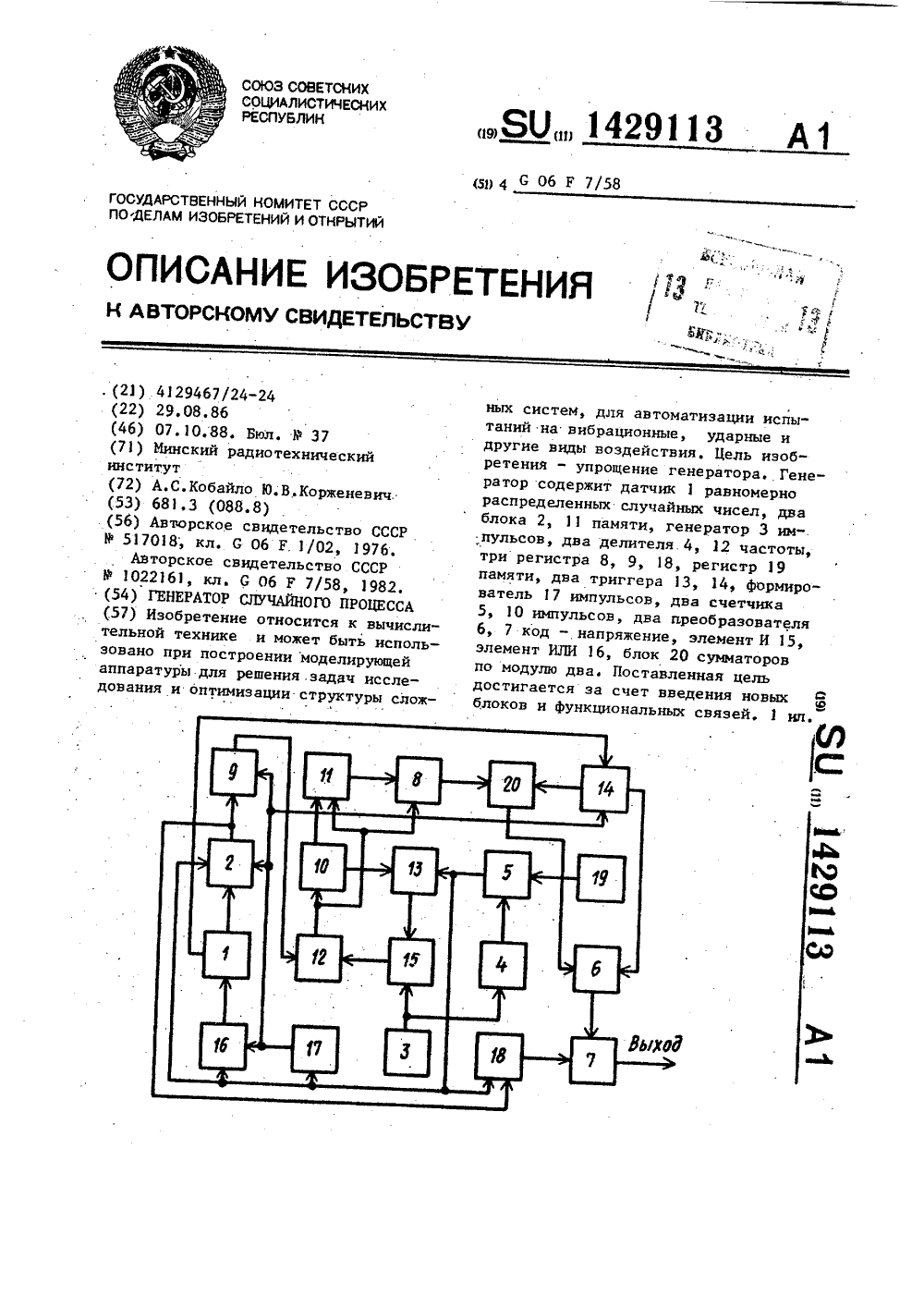

Номер патента: 1429113

Опубликовано: 07.10.1988

Авторы: Кобайло, Корженевич

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...коды через первый регистр 8 иблок 20 поступают поочередно на входпреобразователя 6 и на выходе устройства формируется импульс, форма которого определяется значением кодов,считываемых из блока 11 памяти,амплитуда - кодом, хранящимся в регистре 18, длительность - коэффициентом деления делителя 12 частоты,код которого хранится в регистре 9,а полярность - состояние триггера 14,В результате появления импульсана выходе переполнения счетчика 10происходит установка нулевого состояния триггера 13, вследствие чего запрещается прохождение тактовых импульсов ка вход делителя 12 часто 5 ты и формирование импульса на выходе устройства заканчивается.Далее следует формирование паузы в течение времени, равного интервалу между моментом появления...

Номер патента: 1427365

Опубликовано: 30.09.1988

Авторы: Кобайло, Корженевич

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...выход счетчика импульсов 5, ко- . торый последовательно уменьшает свое состояние на единицу, формируя длительность паузы, Ь)- по двум импульсам с первого выхода блока 4 датчик 2 случайных чисел формирует последовательно два равномерно распределенных случайных числа, задающих адреса блока 3 памяти, ) - импульса.ми с второго и четвертого выходов блока 4 осуществляется последовательное считывание по формируемым датчиком 2 случайных чисел адресам кодов, задающих соответственно значения паузы и длительности импульса на (+1)-ом цикле и внесение этих кодов соответственно в регистры б и 7, а также установка равновероятного состояния триггера 16. При достижении счетчиком 5 нулевого состояния формирование длительности -ой паузы...

Номер патента: 1388858

Опубликовано: 15.04.1988

Авторы: Кобайло, Корженевич

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...памяти кода по случайному адресусформированному на первом цикле, формирование в сумматоре .14 адреса следующего кода из массива чисел (К 1, записанного в блок 2 памяти, как сумму , +и уменьшение содержимого счетчика 4 на единицу. Далее последовательность операций повторяется. При этом происходит последовательное вычитание единиц из счетчика 4, увеличение содержимого накапливающего сумматора 13 на каждом такте на случайную величину и считывание по возрастающим со случайным шагом адресам чисел из массиваР ). На некотором К-м такте работы устройства результат суммирования накопленной в сумматоре 13 суммы случайных чиселг+ г ++Я к-, со случайным числомпревьппает разрядную сетку сумматора. При этом сигналом переноса с выхода старшего разряда...

Номер патента: 1361602

Опубликовано: 23.12.1987

Автор: Кобайло

МПК: G09B 9/00

Метки: имитатор, объектов, подвижных, сигналов

...имеется один объект, то коды, записанные в элементы 8 и 9 задержки, равны, в результате чего время задержки обоих элементов одинаково, импульсы на их выходах формируются одновременно, и на выходе устройства имитируется один импульс с задержкой, соответствующей дальности до первой отражающей точки объекта, и длительностью, равной длительности зондирующего импульса. Если имитируются сигналы от двух точек, находящихся на некотором расстоянии друг от друга, большем значения где С - скорость распространенияэлектромагнитных волн;- длительность зондирующегоимпульса,то сигналы элементами 8 и 9 задержки будут задерживаться на разное время, и на выходе устройства сформируются два импульса, равных по длительности и задержанных на время,...

Номер патента: 1275486

Опубликовано: 07.12.1986

Авторы: Жук, Кобайло

МПК: G06G 7/26

Метки: генератор, колебаний, периодических, стендом, электродинамическим

...25 на выходе делителя 2 определяет дли,тельность шага (длительность интервала дискретизации процесса)Работа генератора периодическихФколебаний в режиме настройки начина ется после установки уровня единицы на входе 20, что разрешает работу счетчика 3, подключает первую группу входов коммутатора 7 на его выходы, после чего адрес, поступающий на блок 8 памяти, определяется содержимым счетчика 3 и состоянием триггера 4. Поскольку они оба в нулевом состоянии, происходит чтение первой ячейки первой половины блока 40 8 памяти. По каждому импульсу с делителя 2 частоты происходят последовательное увеличение на единицу состояния реверсивного счетчика 3 и соответственное последовательное счи тывание информации из первой половины блока 8...

Номер патента: 1234953

Опубликовано: 30.05.1986

Авторы: Еловских, Кобайло, Костюк, Якубенко

МПК: H03K 3/84

Метки: генерации, импульсов, пачек

...формируется сигнал, по которому в счетчик 3 заносится обратный код длительности паузы 1-го набора параметров, считанный из блока 10 памяти по адресу, старшие разряды которого представляют собой код 1-го состояния счетчика 20, а младший, в данном случае нулевой, разряд сформирован на выходе схемы 11 сложения по модулю два, на первый и второй входы которой к этому моменту поступали единичные уровни с выходов соответственно триггеров 5 и 8. Кроме того, сигнал с выхода элемента И 2 через элемент ИЛИ 21 поступает на счетный вход триггера 5, устанавливая его в нулевое состояние и заканчивая формирование первого импульса заданной длительности в первой генерируемой пачке. В результате записи в счетчик 3 нового кода сигнал с выхода элемента И 4...

Номер патента: 1195435

Опубликовано: 30.11.1985

Авторы: Еловских, Кобайло, Костюк, Якубенко

МПК: H03K 5/13

Метки: задержки, импульсов

...кода задержки Т с относительным временем поступления входного импульса Т.Во время нахождения триггера 11 в единичном состоянии нулевым уровнем с его инверсного выхода происходит запрещение занесения последующих состояний счетчика 2 в первый регистр 3, а также разрешается запись в блок 12 памяти по .-му адресу, поступающему с Выхода ВТОРОГО счетчи- ка 2, кода Т 1 + Т 1, где Т - код относительного времени поступления на вход устройства задерживаемого импульса, зафиксированныи в первом регистре 3; Т, - код задержки, хранящийся во втором регистре 4, По окончании длительности импульса, сформированного формирователем 10 импульсов, триггер 11 устанавливается очередным тактовым импульсом в исходное состояние, второй счетчик 7...

Номер патента: 1190483

Опубликовано: 07.11.1985

Авторы: Кобайло, Корженевич

МПК: H03K 3/84

Метки: амплитуды, импульса, одиночного

...9 тактовые импульсы поступают навход АЦП 11, который по переднему фронту каждого из тактовых импульсов фор 10 мирует код Г(1 о), пропорциональный мгновенному значению входного сигнала;на входгенератора 15 случайных чисел, которыйформирует на своем выходе случайное число т)(ЬО), поступающее на адресный входблока 16 памяти; на вход блока 16 па 15 мяти, разрешая тем самым считывание поадресу т(1 О) кода оператора искаженияЯ(Ч(о); на вход регистра 13, в которыйпо заднему фронту тактового импульса заносится код, поступающий на его информационные входы с выходов сумматора 12, на котором формируется случайный код, равныйсумме или разности (в зависимости от состояния второго триггера 8, определяющегознак очередного считанного из блока 16...

Номер патента: 1115223

Опубликовано: 23.09.1984

Авторы: Кобайло, Костюк, Кузьмич, Якубенко

МПК: H03K 13/20

Метки: временной, двоичного, интервал, кода

...элемента И 2, первым входом третьего триггера 15 и управляющими входами первого 8 и второго 9 ключей, второй выход соединен с вторым входом счетчика 4, выход генератора 1 тактовых импульсов соединен с третьим входом третьего триггера 15 и первым входом элемента И 2, вьгход которого соединен с первым входом счетчика 4, выход счетчика 4 соединен с входом дешифратора 5, третий вход - с первым выходом регистра 6, второй выход которого соединен с входом ЦАП 7, а вход - с шиной входного кода 28, вход первого ключа 8 соединен с выходом ЦАП 7, выход - с входом треть,его ключа 10 и первой обкладкой первого конденсатора 12, вход второго ключа 9 соединен с выходом четвертого ключа 11 и второй обкладкой конденсатора 12, а выход - с шиной 27 земли,...

Номер патента: 1087993

Опубликовано: 23.04.1984

Авторы: Кобайло, Кузьмич, Черников, Якубенко

МПК: G06F 7/58

Метки: генератора, случайных, чисел

...т ттголцогс набора событий состоит в заломи аки факта появления случайных чисел, представленных дешифрлтоРОМ В ", тГЛРЦОМ КОДЕ В ПОРЯДКЕ ИХ следов:.пя с выхода генератора 2 случлнь чисел на блоке триггеров 4.Происходит это следующим образом, Первый тактовый импульс поступлет ца первый вход бзокд управления, на вход счетчика 7 и на вход Генератора 2 случдйцьх чисел. Генератор 2 случайных чисел вырабатывает по этому импульсу некоторое случайное число 1 т. которое поступает на информационные выходы дешифратора 3, При наличци нд его втором входе нулевого ровня поступающего с первого пыхоДл блокт 1 б тпРтзвлспияп 1 ЭОисхОДит дешифрлцтя данного случайного чпслд И;тд ОДЦОМ ЦЗ ЫХОДОВ ДЕШФРДТОРД В тот Н: Е д,1 ТЕЛЬцгтСТИ тдКтОВОГО СИГНа.л...

Номер патента: 1073773

Опубликовано: 15.02.1984

Авторы: Жук, Кобайло, Костюк, Якубенко

МПК: G06F 7/58

Метки: генератор, импульсного, процесса, случайного

...соединен с адресным входомвторого блока памяти, выход которогочерез цифровой фильтр соединен синформационным входом первого преобразователя код-напряжение.На чертеже представлена структурная схема генератора случайного импульсного процесса. 15Генератор содерхит генератор 1импульсов, делитель 2 частоты, счетчик 3, блок 4 памяти, циФровойфильтр 5, первый б и второй 7 преобразователи код - напряжение, триг Огер 8, датчик 9 случайных чисел,йервый 10 и второй 11 регистры памяти, блок 12 памяти.Все блоки устройства за исключением датчика случайных чисел 9 и цифрового Фильтра 5 являются типовымиблоками и узлами вычислительнойтехники. Генератор 1 импульсов предназначен для Формирования опорнойпоследовательности импульсов раз- ЗОвертки...

Номер патента: 1056191

Опубликовано: 23.11.1983

Авторы: Кобайло, Корженевич

МПК: G06F 7/70

Метки: стохастический

...с входом блока 1 памяти и входом четвертого элемента И 10, выход которогосоединен с вторым входом третьеготриггера 16, выход блока 1 памятисоединен с третьим входом второгосумматора 18, второй вход второгосумматора 18 соединен с выходомтриггера 24 знака, а выход - с вторым входом регистра 19, выход которого соединен. с вторым входом цифроаналогового преобразователя 21, выход цифроаналогового преобразователя 21 соединен с первым входом коммутатора 20, второй вход которогосоединен с Выходом третьего элемента И 9, а выход является выходомустройства. В качестве первого триггера 5,используется триггер 31 -типа с входной логикой, его первый и третий 15Входы, объединенные функцией И,Входы УстанОВки В 1ВтОРОй ВХОДсбро н "0", выход - прямой....

Номер патента: 1035793

Опубликовано: 15.08.1983

Авторы: Волошаненко, Кобайло, Кузьмич, Якубенко

МПК: H03K 13/03

Метки: временной, двоичного, интервал, кода

...подключена кземляной шине, вторая - к выходу второго ключа 8, входу третьего ключа10 и входу компаратора 12. Компаратор 15настроен на нулевой порог срабаты.вания и при превьааении напряжениемиа его. выходе нулевого уровня меняетна выходе состояние логической "1"на логический О и удерживает это 2 Осостояние дотех .пор, пока напряжениена его входе опять не упадет до нуле.вого уровня. При достижении нулевогоуровня на входе компаратора на еговыходе устанавливается состояниелогической "1 ф. Компаратор построенна интегральной микросхеме К 554 САХА.Триггер,14 Ю -типа, его первый вход установка в 1 ф, второй вход - сбросв 0" выход - .прямой.Рассмотрим функционирование устройства при двух различных длительностяхзондирующих импульсов- дри Тс...

Номер патента: 1019611

Опубликовано: 23.05.1983

Авторы: Кобайло, Костюк, Кузьмич, Якубенко

МПК: H03K 5/13

Метки: задержки, импульсов

...5 соединен с четвертым вхо. дом первого элемента И 2 и первым входом второго элемента И 8., второй вход которого соединен с первым выходом третьего триггера 22, вторым входом третьего элемента И 9, первым входом шестого элемента Н 12, первым входом четвертого элемента И 10 и третьим входом первого элемента И 2, выход второго элемента И 8 соединен с вторым входом второго счетчика 20, выход первого элемента И 2 соединен с первым входом блока 19 памяти, второй вход блока 19 памяти соединен с выходом четвертого элемента И 10, второй вход которого соединен с вы-. ходом третьего счетчика 21, третий вход блока 19 памяти соединен с вы ходом второго счетчика 20, второй вход которого соединен с выходом второго элемента И 8, четвертый вход...

Номер патента: 1012254

Опубликовано: 15.04.1983

Авторы: Кобайло, Костюк, Кузьмич, Якубенко

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...ИЛИ и триггер, причем первый вход блока элементов ИСКЛЮЧАЮЩЕЕ ИЛИ соединен с выходом блока памяти, второй вход блока элементов ИСКЛЮЧАЮЩЕЕ ИЛИ соединен с выходом триггера, счетный вход триггера соединен с вторым вы" ходом датчика случайных чисел, выход блока элементов ИСКЛЮЧАЮЩЕЕ ИЛИ является выходом генератора.Блок элементов ИСКЛЮЧАЮЩЕЕ ИЛИ состоит из набора двухвходовых элементов, первые входы которых поразрядио соединены с выходами блока памяти, а вторые соединены вместе и управляются триггером. Триггер управляется одним из разрядов датчика случайных чисел - дополнительным или одним из младших.Иа чертеже изображена блок-схема предложенного устройстваГенератор случайного процесса содержит генератор импульсов 1, делитель частоты 2,...

Номер патента: 1001455

Опубликовано: 28.02.1983

Авторы: Кобайло, Костюк, Кузьмич, Якубенко

МПК: H03K 5/13

Метки: задержки, импульсов

...соединены 45 с третьими входами счетчика 3, реверсивный счетчик 8, выходы которого поразрядно соединены с входами четвертого элемента И 9, первый вход соединен с выходом третьего элемента 50 И б, а второй вход подключен к выхо" ду управляемого элемента И 10 первый вход которого соединен с выходом генератора 4 эталонной частоты, второй вход - с выходом второго триггера 11 и с выходной шиной устройства,55 а третий вход - с первым входом первого триггера 1, первый вход второго триггера 11 соединен с вторым выходом первого триггера 1 и с вторым входом счетчика 3.Триггера - 1 ВЬ"триггера, его первый вход - установка в 1, второй вход - сброс в 0, первый выход - прямой, второй - инверсный. первый вход счетчика 3 - счетный, второй 65 вход -...
