H03M 3/00 — Преобразование аналоговых величин в дифференциально-модулированную форму или обратное преобразование

Номер патента: 151996

Опубликовано: 01.01.1962

Авторы: Левит, Сабинин-Коробочкин

МПК: H03M 3/00

Метки: преобразования, сигнала, широкополосного

...4. Следовательно, на входе разветвителя 5 сигнал появляется только в те интервалы време:ни, которые соответствуют воздействию импульсов выборки на устройство временной дискретизации 3. Причем мгновенное значение частоты сигнала, поступающего в разветвитель 5, пропорционально мгновенному значению размаха кодируемого сигнала, В результате, каждому импульсу выборки будет соответствовать импульс преобразованного сигнала на выходе того полосового фильтра б, 6б, которому будет соответствовать мгновенное значение частоты этого сигнала. Напряжение, появившееся на выходе каждого полосового фильтра, детектируется соответствующими амплитудными детекторами 7 7 з 7 и поступает на кодирующую матрицу 8.151996 Предмет изобретения Способ преобразования...

Номер патента: 151997

Опубликовано: 01.01.1962

Авторы: Левит, Сабинин-Коробочкин

МПК: H03M 3/00

Метки: преобразования, сигнала, широкополосного

...гетеродина определяется из выражения:у (8 - 30) т лжи (р 8 о)1 Ог, у(10 - 15) 10Последнее равенство является условием линейности частотной модуляции,На чертеже представлена блок-схема устройства для преобразования широкополосного сигнала с использованием кодирующей матрицы.Кодируемый сигнал с выхода усилителя 1 поступает на вход модулятора частотно-модулируемого гетеродина 2. Выходной сигнал с гете- родина подается на вход устройства 8 временной дискретизации, которое нормально заперто (не пропускает сигнала) и отпирается импульсами выборок, генерируемыми генераторами 4.Таким образом, на выходе разветвителя 5 сигнал появляется только в те интервалы времени, которые соответствуют воздействию импульсов выборки на...

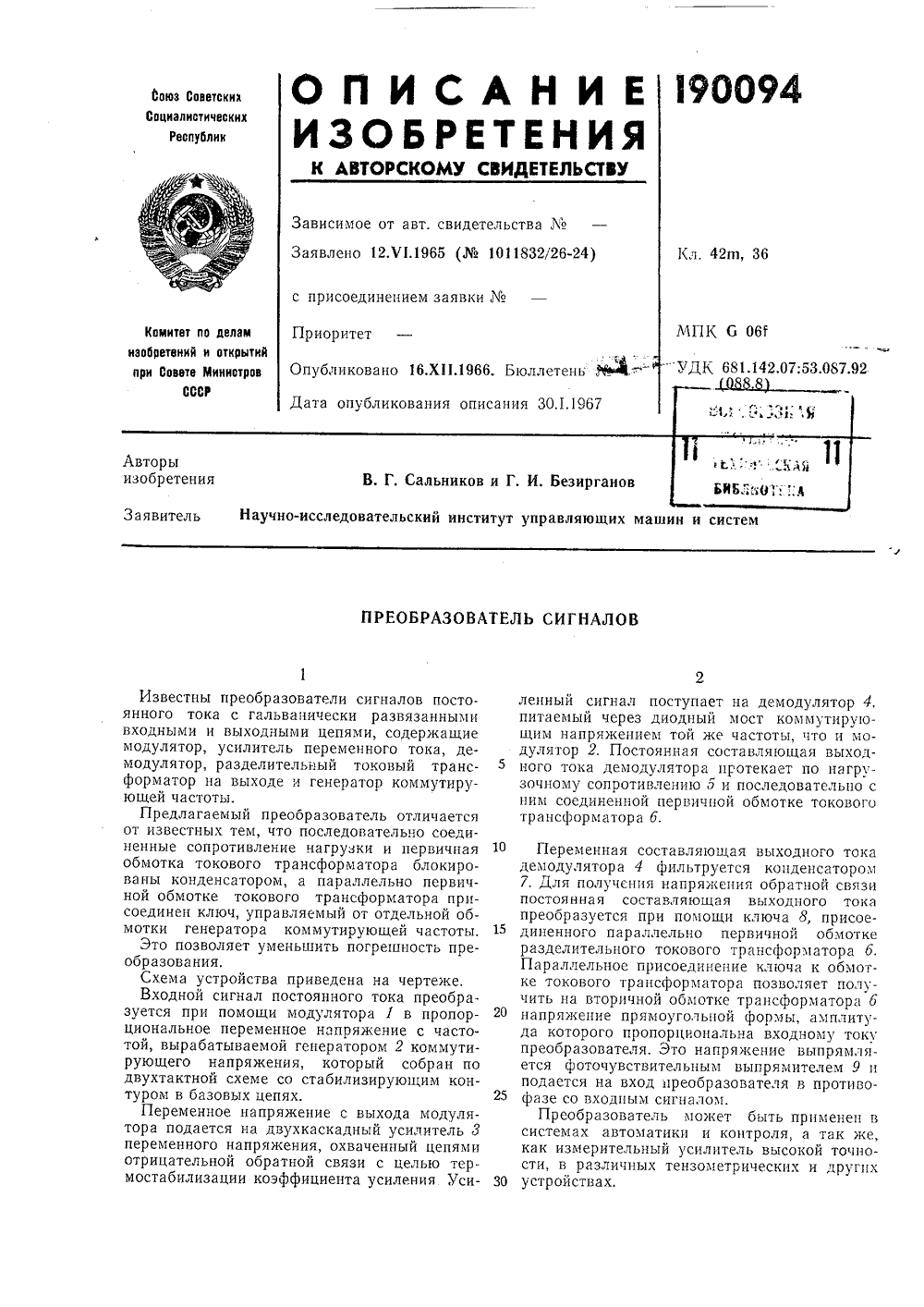

Номер патента: 190094

Опубликовано: 01.01.1967

Авторы: Безирганов, Сальников

МПК: H03M 3/00

Метки: сигналов

...1 в пропорциональное переменное напряжение с частотой, вырабатываемой генератором 2 коммутирующего напряжения, который собран по двухтактной схеме со стабилизирующим контуром в базовых цепях.Переменное напряжение с выхода модулятора подается на двухкаскадный усилитель 3 переменного напряжения, охваченный цепями отрицательной обратной связи с целью термостабилизации коэффициента усиления Уси 10 15 20 25 Переменная составляющая выходного тока демодулятора 4 фильтруется конденсатором 7. Для получения напряжения обратной связи постоянная составляющая выходного тока преобразуется при помощи ключа 8, присоединенного параллельно первичной обмотке разделительного токового трансформатора б. Параллельное присоединение ключа к обмотке...

Номер патента: 194436

Опубликовано: 01.01.1967

Авторы: Пухой, Ьолле

МПК: H03M 3/00

Метки: интегро-дифференцирующеё, обратимое, суммирующее

...отличается от известных тем, что одни из диагоналей мостовых схем через поочередно замыкаемые ключи подключены параллельно операционному усилителю; причем к точкам, подключаемым к выходу усилителя, присоединены конденсаторы; а точки соединения проводимостей и конденсаторов или резисторов с проводимостями вторых диагоналей мостовых схем соответственно присоединены ко входным и выходным клеммам устройства.Это упрощает устройство и повышает егонадежность.На чертеже показана схема обратимогоинтегро-дифференцирующего устройства.Схема содержит сопротивления 1, конденсаторы 2 для установки весовых коэффициентов преобразуемых величин, и конденсаторов 3, предназначенных для запоминания выходных напряжений усилителя 4, и и пар ключей 5 и б,...

Номер патента: 217051

Опубликовано: 01.01.1968

Авторы: Борковский, Катков, Пухов

МПК: H03M 3/00

Метки: алгебраический, интегро-дифференциальный, обратимый

...30 вход и выход которого периодически с помощью ключей 4 присоединяется к горизонтальным шипам матриц 1 и 2 соответственно, исто ники тока б для задания правых частей моделируемых зависимостей, конденсаторы б, подксноченные к горизонтальным шинам матрицы 2, для запоминания выходных напрягкеий усилителя 3 и выполнения функции последнего при его отключении.Прп задании на вертикальных шинах матрицы 1 (г - пг напряжений в процессе переклюсЕНИ 5 С 1 ЛИТЕЛЯ 3 НаПРЯжЕНИЯ На ГОРИЗОН- тальных шипах матрицы 1 обратятся в нулевыс, а на свободных всртикальных шинах установятся потенциалы, соответствующие системе уравнений Вх = (. Моделируемые интегро-дифференциальным преобразователем уравнения имеют следующий вид:2170 Б 1 или коротко; с - +Ах=. П...

Номер патента: 217448

Опубликовано: 01.01.1968

Автор: Хайтин

МПК: H03M 3/00, H04L 1/00

Метки: использованием, передачи, приема, разностной, сообщений, фазово-импульсноймодуляции

...импульсы от генератора, задержанные на половину такта.Фазово-модулированный импульс после небольшой задержки подается на сброс преобразователя, приводя его к исходному состоянию.Таким образом, на выходе модулятора 12 появляются импульсы, модулированные по фазе приращениями модулирующей величины; с целью уменьшения частоты посылок импульсов, выход модулятора 12 связан с передатчиком через схему совпадения 9, на управляющий вход которой поступает импульс от киппреле 18, запускаемого через схему 23 сложения импульсами с выходов схем 10. В результате этого импульсы с выхода модулятора не проходят на передатчик в те моменты времени, когда последующее значение приращения незначительно превышает предыдущее. Длительность импульса кипп-реле...

Номер патента: 217749

Опубликовано: 01.01.1968

Авторы: Лукь, Шахов

МПК: G06G 7/18, H03M 3/00

Метки: интегратор, статический, цифро-аналоговый

...записанного последовательным кодом, в число, записанное парал21 Тираж 530Комитета по делам изобретений и открытий при СоМосква, Центр, пр. Серова, д, 4 Заказ 2 ЦНИИП Подписное е Министров СССРпография, пр, Сапунова, 2 лельным кодом, и передачу его,на один из регистоов 8. На двух других регистрах остается значение функции для двух предыдущих (по пространсгвенной координате) точек сетки. Таким образом, на трех регистрах имеется запись значений функции С/ в точка а+1, п и и - 1. В начале и в конце цикла решения коммутатор, подключают к одному из регистров устройства 7 для задания граничных условий (применение запоминающих устройств, например, на перфоленте позволяет решать задачи с переменными граничными условиями). Регистры 8 управляют...

Номер патента: 321943

Опубликовано: 01.01.1971

Автор: Кравченко

МПК: H03M 3/00

Метки: передачи, сигналов, электрических

...усилительный и демодулирующий блок 8, анализатор 9, перекоднрующее устройство 10, канальные б-демодуляторы 11,11 и генератор тактовых импульсов 12.В перекодирующем устройстве д многоканального передатчика 1 двоичной кодовой комбинации, составленной из символов дискретной информации, получающихся на выходах канальных б-модуляторов 2,2, одновременно ставится в соответствие кодовая комбинация многопозиционного кода с большой избыточностью. С выходов перекодирующего устройства 3 многоканального передатчика 1 на входы возбудителя 5 поступает временная последовательность символов, отображающая в данной тактовой точке ту или иную кодовую комбинацию многопозиционного кода с большой избыточностью. В соответствии с номером позиции...

Номер патента: 340105

Опубликовано: 01.01.1972

Автор: Сидневец

МПК: H03M 3/00, H04J 3/00

Метки: дельта-модуляцией, многоканальных, передачи, сигналов

...транзистор 14, и иа 5 10 15 20 2." 30 35 ;О 45 50 55 60 65 ФТУ 10 и ФТУ 11 подается питающее напряжение. 1-1 о в канал связи 15 импульсы ие поступают, так как не производится считывание ФТУ 10 и ФТУ 11.Таким образом, в устройстве при отсутствии на входе дельта-модулятора 1 модулирующего напряжения ня вход накопительного устройства 13 поступают импульсы, и ФТУ 10., ФТУ 11 готовы к работе ия канал связи 15.Устройство искгночяет поступление в канал связи 15 неииформяциониых импульсов, соответствующих периоду работы дельта-модулятора 1 без модулирусогцего наряженггя (соответствующих паузному периоду работы дельта-модулятора 1),Паузный период работы дельта-модулятора прекращается при поступлешш на вход дельта-модулятора 1 модулирующего...

Номер патента: 396825

Опубликовано: 01.01.1973

Автор: Четыркин

МПК: H03M 3/00

Метки: манипуляции, фазовой, формирователь

...положение которых соответствует пулевой фазе колебания 11. тактовой частоты. НапряжениеУ 2 - (3 1)уунф Ъ 2 31 п Ю 1где (:1:1)ф - колебание единичной амплитуды, полярность которого зависит от единиц или нулей кода информации, с выхода дополнительного фазового манипулятора 4 подается в цепь управления фазового манипулятора 2. Фазовый манипулятор 2 осуществляет манипуляцшо по фазе на угол +.Л 1 р напряжения несущей. При этом на его выходе создает- СЯ Н 11 ПР 51 КЕНПЕ С 1 ИМЕЮЩЕЕ ВИД:У 1 -- 1/1 сов о 5 о+ 9 о+ Л 9 (Л:1)инф(:1:1)игде (+1)- периодическое колебание единичной амплитуды тактовой частоты О. Фазовь 1 н манипулятор 3 осуществляет дальнейшую манипуляцию по фазе на угол ЛФ синхронизированным сигналом Ь информации. Результирующий...

Номер патента: 379983

Опубликовано: 01.01.1973

Авторы: Вител, Турченков

МПК: H03M 3/00

Метки: генерирующая, квантователя, непрерывного, сигнала, уровня, ячейка

...и трвается,Разность т0 уставки, опр тока 1, равнои рования, транзиначинает проворировать. Генераор, пока входнойока резистора 7, :поступает отрианзистор закрыИзобретение относится к устройствам преобразования аналогового сигнала в дискретный и может быть использовано в различных системах автоматики.Известны генерирующие ячейки квантователя уровня непрерывного сигнала, содержащие транзистор, выключенный по схеме с общей базой, ЯС-цепочку, резистор, который подключен к источнику постоянного напряжения, импульсный трансформатор с двумя входными обмотками и диоды,Предложенная ячейка отличается тем, что в ней первая входная обмотка импульсного трансформатора включена между коллектором транзистора и входом ячейки, а его вторая входная обмотка...

Номер патента: 430506

Опубликовано: 30.05.1974

МПК: H03M 3/00, H03M 5/02

Метки: дискретных, передачи, радиоканалам, сигналов

...прямо пропорциональна разности хода прямого и отраженного сигналов. Поэтому при подъеме передатчика и приемника на некоторую высоту в пространстве могут образоваться области, в которых невозможен безошибочный прием сообщений.Цель изобретения - повысить помехоустойчивость систем связи при наличии помех от аналогичных систем связи.Это достигается тем, что производят дополнительную регулярную модуляцию разрядов интезирования ВКИМ сигналов о-первых, априорной неизвестины задержки отраженного сигльно прямого, которая в общем иметь любое значение: во-втоским требованием сокращения ни передачи сообщения, неизчение которого по сравнению с430506 1 Тмин )Адопф Предмет изобретения та 2 1=1 21 тмин(2) Составитель А. Барсуков Текред Л. Акимова...

Номер патента: 642859

Опубликовано: 15.01.1979

Авторы: Калашников, Карлов, Рощин, Федотов, Шейнин

МПК: H03M 3/00, H04J 13/00

Метки: информации, каналов, многоканальной, передачи, системы

...каналов соответственно.Устройство работает следующим образом.На входы ка "алов подаются сообщенияв цифрозой форме. Эти же входы являютсяпервыми входами соответствующих канальных суаоро по дул два 1. В каждомиз каналов по второму входу канального сумматора по модулю два 1 поступает соответствующее этому каналу кодовое. слово (адрес канала) с генератора кодирующих последовательностей каналов 2. В качестве адресов каналов используются 21-разрядные 50кодовые слова с длительностью, равной дли.тельности информационного символа, пред.ставляющего собою комбинации единици нулей.Таким образом, на выходе каждого канального сумматора по модулю два 1 имеем либо само кодовое слово (при передачеинформационного нуля), либо его дополнение (при...

Номер патента: 777875

Опубликовано: 07.11.1980

Авторы: Гордиенко, Елисеев, Слащев

МПК: H03M 3/00, H04J 13/04

Метки: импульсно-кодовой, модуляцией, связи, системы, уплотнения

...состоящий из первого, второго, третьего и четвертого элементов или 7, 8, 9, 10 и первого, второго и третьего элементов И 11; на приемной стороне; приемники 12 информационных сигналов, генератор 13 тактовой частоты, управляющий блок 14, блок 15 буферной памяти, блок 16 формирования записи, состоящий из определителя 1 полярностей поступающих импульсов, триггера 18, первого и второго элементов 19 задержки, первого и второго элементов И 20 и элемента ИЛИ 21.Устройство работает следующим образом.На передаче ЦПД 2 анализирует поступающие от системы с импульсно-кодовой модуляцией (ИКМ) канальные коды и с помощью управляющего блока 3 производит запись в блок 4 канальных кодов активных каналов (шина Зап) и соответствующей адресной информации...

Номер патента: 832755

Опубликовано: 23.05.1981

Авторы: Гордиенко, Слащев

МПК: H03M 3/00, H04J 13/00

Метки: импульснокодовой, модуляцией, передачисигналов, приема, системах

...информационные сигналыпутем записи на адресные входы первого 3 и второго 4 передающих регистров сигнала "1". Одновременно сэтим сам информационный сигнал записывается в соответствующую информаци-.онную ячейку первого 3 и второго 4передающих регистров, Первый коммута- .ционный блок 2 обеспечивает поочередное накопление информационных и адресных сигналов в передающих регистрах 3 и 4 в течение соответствующегоцикла, по окончании которого эти сигналы через первый элемент ИЛИ 8 выдаются в тракт передачи. На приемнойстороне с помощью второго коммутационного блока 5 осуществляется накопление этих сигналов в первом 6 иливтором 7 приемных регистрах, а также поочередное считывание как с адресного выхода приемных регистров 6или 7 адресной...

Номер патента: 1156246

Опубликовано: 15.05.1985

Автор: Байков

МПК: H03M 3/00

Метки: двухфазных, демодуляции, сигналов, трехуровневых

...значении разряда или компаратора .6 отрицательного. уровня (см, Фиг. 2,й) при его "нулевом" значении, Однако это также не может изменить состояние других элементов устройства.Работа логической части устройства происходит по жесткой программе и начинается в момент временисоответствующий поступлению центрального перехода кодового сигнала (см. Фиг. 2,а), который изменяет состояние выходов (см. Фиг. 2,е,й) детектора 2 переходов. Это приводит к совпадению сигналов (см. Фиг. 2. с,Й) и срабатыванию элемента И 7 при "единичном" или к совпадению сигналов (см. Фиг. 2,й,е) и срабатыванию элемента И 8 при "нулевом" значении первого разряда. Срабатывание элементов И 7 или 8, в свою очередь, приводит к срабатыванию триггера 9 или 10 и...

Номер патента: 1163476

Опубликовано: 23.06.1985

Авторы: Асосков, Козленко, Рыжкова, Сапрыкин

МПК: H03M 3/00

Метки: дельта-модуляцией, связи

...Вход передающей части 1 соединен с первымвходом вычитающего блока 5 кодера 4и входом АЦП 9Выход вычитающегоблока 5 соединен с входом двоичногомодулятора 6, выход которого соединен с выходом кодера 4 и входом интегратора 7, выход которого подключен к второму входу вычитающего блока 5,К дополнительному входу интегратора 7 кодера 4 подключен выход вентиля 8, с входом которого соединен вы"ход ЦАП 11, Входы последнего соединены с соответствующими входами регистра 15 и соответствующими выходами АЦП 9. Первый выход синхронизатора 10 соединен с первым входом ФУС12, а второй выход синхронизатора10 подключен к второму входу ФУС 12и управляющим входам АЦП 9, ЦАП 11и двоичного модулятора 6 кодера 4.Выход кодера 4 подключен к информационным входам...

Номер патента: 1193819

Опубликовано: 23.11.1985

Авторы: Дикарев, Романенко

МПК: H03M 3/00

Метки: радиосигналов, распознавания

...вслучае подачи на вход устройства 10 сигнала с частотной модуляцией, появляется напряжение, а в случае поступления сигнала с частотной манипуляцией напряжение отсутствует.Следовательно, на выходе преобразо вателя 14 аналог-код в первом случаеформируется единица, а во втором -нуль. С выхода преобразователя 14нормированное напряжение поступаетв блок 17, на соответствующем выхо де которого. возникает единичное напряжение. 55 25 30 35 45 50 Распознавание амплитудно-модулированных и амплитудно-манипулированных сигналов происходит аналогичным образом.Для распознавания сигналов слинейной частотной модуляцией и однократной фазовой манипуляцией в устройстве производится сравнениеширины амплитудных спектров принятого сигнала на основной и...

Номер патента: 1197085

Опубликовано: 07.12.1985

Авторы: Анисимов, Ванде-Кирков, Матвеев

МПК: H03M 3/00, H04B 1/04

Метки: звуковых, инерционным, кодирования, компандированием, сигналов

...второй формирователь 67 импульсов, триггер 68 завершения первого цикла, блок 69 формирования импульсов начальной установки и. формирователь 70 .импульсов синхронизации, первый выход которого подключен к второму входу триггера 68, второй выход которого соединен с первым входом 1197085 5 1 О 15 20 блока 61. Второй вход Последнего в месте с вторым входом блока 69 .подключены к первому выходу формирователя 60, второй выход которогосоединен с первым входом формирователя 59. Второй вход последнего.объединен с вторым входом генератора 63 и подключен к выходу второ,го формирователя 67 импульсов, соединенному с первым выходом 18 блока 11 управления. 25 30 Выходы 19, 20., 22 - 25, 34 - 36со второго по десятый блока 11управления подключены...

Номер патента: 1197086

Опубликовано: 07.12.1985

Авторы: Дробот, Ладик, Ружинский

МПК: H03M 3/00

Метки: дельта-модуляцией, связи

...13 задержки кодовой комбинации на время цикла, содержащийблок 14 управг(ения записью, первый 15 и второй 16 регистры, второйсумматор 17, третий вычитающийблок 18, третий 19 и четвертый 20ключи, а на приемной стороне содержит третий входной. регистр 21,формирователь 22 команд, блок 23управления, промежуточный регистр 24,четвертыйвычитающий блок 25, первыйсумматор 26, блок 27 задержки кодовой комбинации на время цикла приемной стороны, пятьй 28 и шестой 29ключи, цифроаналоговый преобразова-.. 51 55 О 000 1 000 тель 30 и формирователь 31 кода знака разности.Система связи с дельта-модуляцией работает следующим образом.На первом этапе преобразования аналоговый сигнал преобразуется в восьмиразрядную ИКМ. Затем. осуществляется дельта-ИКМ...

Номер патента: 1197087

Опубликовано: 07.12.1985

Авторы: Комаров, Котович, Станке, Яненко

МПК: H03M 3/00

Метки: дельта-кодер

...более элементные пачки выходного сигнала кодера. Постояннаявремени слогового фильтра 6 выбирается достаточно большой и равной10 Омс Напряжение на выходе слогового фильтра 6 является исходным дляформирования огибающей входного сигнала цепи обратной связи. 97087 1Сформированное таким образом напряжение точно отслеживает огибающуювходного сигнала в большом динамическом диапазоне входных сигналов,Далее, для Формирования аппроксимации входного сигнала, напряжение обратной связи подается на амплитудноимпульсный модулятор 9 для масштаб.ной регулировки цифрового потока,1 ф После преобразования полярности сигнала с выхода амплитудно-импульсногомодулятора преобразователем 1 О полярности, цифровой поток интегрируетсяинтегратором 11 и поступает на...

Номер патента: 1203706

Опубликовано: 07.01.1986

Авторы: Златоустов, Котович, Малашонок, Палков

МПК: H03M 13/47, H03M 3/00

Метки: дельта-модулятор, низкоскоростной

...43-45, В результате на выходах перемножителей 49 и 50 появляются величинынормированных кратковременных корреляционных моментон Р и Р . Значениепоступает на адресный входвторого бпока 47 памяти, содержащего величины 1/(1-,), а значение РгХвычитается из числа, равного единице, в нычитателе 55. 11 олученное значение 1- Р на выходе последнего,умножается н перемножителе 52 навеличину 1/(1 в Р ), сформированнуюна выходе блока 47, и полученный ре 1-Рзультат вумножается н перемножи 1-Ртеле 51 на величину Р, . На выходеэтого перемножителя 51 формируется1- Рвеличина И,=Р1 1-рхРезультат с выхода перемножителя 52, равный -, вычитается из-Рчисла, равного е;синице, при помощивычитателя 5 Ь, на входе котоого формируется коэффициент 6 =1- - ,4.1Б...

Номер патента: 1241477

Опубликовано: 30.06.1986

Авторы: Маришичев, Рабинович, Фиров

МПК: H03M 3/00, H04B 1/64

Метки: звуковых, передачи, сигналов, цифровой

...запрещает запись в регистр 11 и с помощью коммута 40 тора 9 подключает ЦАП 10 к выходу второго экспандирующего преобразователя 8. Экспандирующий преобразователь 8 преобразует 14-разрядные чис- ла, представленные порядком и мантис сой, поступающие на его вход от регистра 6 последовательных приближений разряды А, В, С, Р, Е, Р, С, Н, 1) и запоминающего регистра 11 (разряды А, В , С ) в 14-разрядные 50 двоичные числа арифметического кода, как показано в табл, 2.Как видно из таблицы, в этом случае кодер 1 обеспечивает кодирование с точностью до десяти двоичных раэ рядов в диапазоне уровней, ограниченном порядком числа, хранящимся в регистре 11, т.е, работает в линейном режиме. ЕсЛи очередное отсчетное значение входного сигнала выходит...

Номер патента: 1251334

Опубликовано: 15.08.1986

Авторы: Исаев, Клейменов, Козлов

МПК: H03M 3/00

Метки: информации, передачи

...ИЛИ 7 и выходной передатчик 8.Выход источника 1 соединен с первым входом элемента И 5 и через элемент НЕ 4 - с первым входом элемента И 6, выходы которых соединены с входами элемента ИЛИ 7, выход которого подключен к входу передатчика 8. Вход 2 опроса соединен с входом источника 1 и счетным входом триггера 3, выходы которого соединены с вторыми входами элементов И 5, 6.Способ включает в себя следующие операции: импульсно кодовая модуляция 20 (ИКМ) передаваемого сигнала, при этом ноль передается отсутствием сигнала; п-кратное повторение комбинации импульсов и пауз соответствует каждому кодовому слову ИКМ; инвертирование для всех данной комбинации всех посылок с четными номерами; передача посылок; мажориторный прием.При и-кратном...

Номер патента: 1300638

Опубликовано: 30.03.1987

Авторы: Клишин, Лелис, Морозов, Соболев

МПК: H03M 3/00

Метки: адаптивный, импульсно-кодовый, модулятор

...содержимое счетчиков 5 и 15 растет и, допустим, встаршем разряде счетчика 15 первого 20сегментного блока 11 записываетсяединица, Это значит, что входной аналоговый сигнал превысил порог пере-грузки дельта-модулятора 1 и обработка должна производится первым сегмент - 25ным блоком 11. Эта единица с выходастаршего разряда счетчика 15 первогосегментного блока 11 поступает насоответствующий управляющий входреверсивного счетчика 5 и устанавлива - 30ет на его выходах код, соответствующий уровню перегрузки дельта-модулятора 1. По выходному сигналу счетчика 5 анализатор 10 устанавливаеткоэффициент деления делителя 4 равным единице, запрещает прохождениедельта-потока с дельта-модулятора 1на вход счетчика 5, а дельта-потокас дельта-модулятора...

Номер патента: 1314460

Опубликовано: 30.05.1987

Автор: Кузнецов

МПК: H03M 3/00

Метки: дельта-модуляции, использованием, передачи, приема, сообщений

...конце информация о состоянии первого импульсно-кодового преобразователя 2 из канала связи в последовательном коде поступает на дешифратор 5, выполненный на универсальном регистре,откуда в параллельном коде поступаетна блок 6, на второй вход которогопоступает информация о состоянии вто-рого импульсно-кодового преобразователя 3, работающего аналогично первому импульсно-кодовому преобразователю 2При равенстве кодовых слов,поступающих с линии и с второго счет 10 чика 10 второго импульсно-кодовогопреобразователя 3, происходит прекращение поступления тактовых импульсов .на второй счетчик 10 и на дельта-модулятор 8, Для обеспечения работывторого импульсно-кодового преобразователя 3 параллельный код с выходаблока б в формирователе 7...

Номер патента: 1363474

Опубликовано: 30.12.1987

Авторы: Анисимов, Прохоров

МПК: H03M 3/00

Метки: кодирования, передаче, сигналов, цифровой

...речевого сигнала Б(С) в момент С, которое является первым элементом вектора предсказанных значенй сигнала в разные моменты Й(с) .= Б(с), Б(-1) Б (т-в+1)1 (здесь в - порядок моделиПа синала). Обновляющая последовательность 1(;) = 7.(с)-Б,(с) = е(Е) + + и(с), где.е(с) = Б - Б,(с) - погрешность предсказания сигнала, подвергается квантованию по уровню в квантователе 2. Квантованное значение 1 (С) можно представить в виде (С.) = е(С) + и(С) + и(С), где и(с) - шум квантования. Предполага - ется, что дисперсия шума наблюдения и(с) много больше дисперсии шума квантования и,(1), поэтому 4 (Т)е + п(с) + п (с): е(с) + п(с) =. 1 (.). Следовательно, для шума на- - блюдения высокой интенсивности введение квантования обновляющей...

Номер патента: 1365364

Опубликовано: 07.01.1988

Авторы: Блат, Ловинский, Усанов

МПК: H03M 3/00, H04J 13/00

Метки: дельта-модуляцией, связи

...у(с) сигнала логического "0" АЛБ 13 уменьшает цифровой код, выставленный на предыдущем такте на величину, задаваемую кодопреобразователем 11, а при наличии в цифровой последовательности у(г.) сигнала логической "1 - увеличивает на ту же величину. Для этого на управляющий вход АЛБ 13 подается цифровая последовательность у(С) с первого выхода регистра 5. На вторые входы АЛБ 13 с выходов буферного регистра 14 подается цифровой код, сосоответствующий величине напряжения аппроксимации на предыдущем такте. Для защиты от ошибок аппроксимации на границах динамического диапазона, возникающих в АЛБ 13, входы ш старших разрядов из общего числа выходов и АЛБ 13 заведены на блок эквивалентности 18, где шс и. Число разрядов п - ш зависит...

Номер патента: 1425837

Опубликовано: 23.09.1988

Авторы: Кириллов, Попков

МПК: H03M 3/00

Метки: видеоимпульсов, информации, передачи, цифровой

...сдвига его в пределах одноготакта с использованием элемента 5задержки и вычитания сдвинутого сигнала (фиг.2 г) и несдвинутого (фиг.2 в)посредством схемы сумматора 4 с инверсным и прямым входами7 2Сформированный сигнал (фиг,2 д) согласовывают попараметрам с конкретной линией с помощью выходного согласующего блока 6 и посылают в линию, В качестве линии 7 связи можетиспользоваться волоконно-оптическая линия, коаксиальный или другой кабель связи, По экономическим соображениям частоту передачи импульсов устанавливают наибольшую, когда на выходе линиисвязи сигнал еще имеет признаки для распознавания информационных видеоимпульсов на фоне помех, К отличительным признакам для распознавания видеоимпульсов относится признак тактовой частоты...

Номер патента: 1476612

Опубликовано: 30.04.1989

Авторы: Комаров, Котович, Малашонок, Палков

МПК: H03M 3/00, H03M 3/02

Метки: дельта-модулятор, низкоскоростной

...передачи фильтра равен О при частоте входного сигнала Ы = 0 и Ю =С, что соответствует речевому процессу. Разностное уравнение, соответствую-. щее (6), имеет вид. Б (и) =Б (и) 11, +Б (и) Ь -П (п),(7)Для реализации этого 11 задержки, осуществля ветствии с (7) задержку на два такта, и вычитат рый вычитает величину Р личины Бпр (и), вычислен ле (1),Дельта-модулятор работает следслужат блок ющий в соотсигнала 0(п) ель 10, кото (и) из веной по форму Условия устойчивости работы дельта-модулятора требуют выполнения следующих соотношений:где К(п) вычисляется на основе последних 1-4 бита переданной дельтащим обр Вход входа 1и аналоговый сигнал Б(п) поступает на первый вход1476612 речи. Формула изобретения Низкоскоростной...
