Номер патента: 1483643

Опубликовано: 30.05.1989

Автор: Болтков

МПК: H03M 7/18

Метки: двоичного, код, кода, модулю

...комбинацийЧ и 2 по Формуле (6), представлекана Фиг. 2, где пустым клеткам соответствуют дробные значения величиныу, что выходит за пределы решаемой(7) задачи,Аналогичная таблица составляется для расчета значения х. На Фиг. 3 представлена сводная таблица соответствия значений Е, у, х, Пусть необходимо найти В от числа А=29+8 т, где а=29; Ь=8. По Формуле (4) определим Е: Е=ар+Ьс 1=(29 щос 113 хЗ+8 щос 113 х 2)щос 113= =12 щос 113. По таблице на Фиг, 3 определим величины х и у, соответствующие Е=12. Получим х=2; у=З. Таким образом, В=2+33.,.Если полученный результат является верным, то должны выполняться два условия: разность А-В должна нацело делиться на рг +с 1 г; модуль комплекского числа В не должен превьппать величины р +с 1...

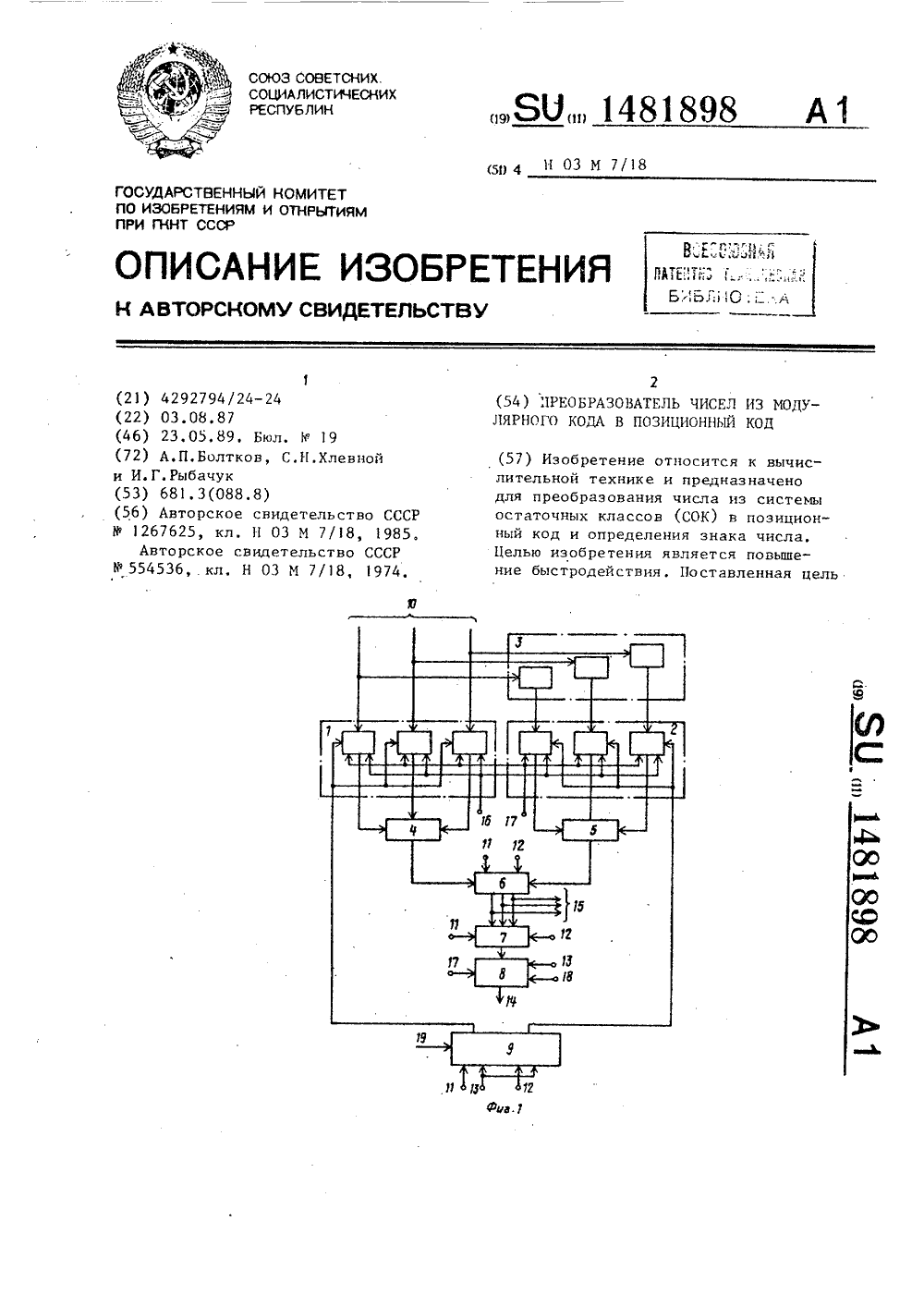

Номер патента: 1481898

Опубликовано: 23.05.1989

Авторы: Болтков, Рыбачук, Хлевной

МПК: H03M 7/18

Метки: код, кода, модулярного, позиционный, чисел

...две единицы, соответствующие одновременно обнуленным блокам 1 и 2, то на выходах дешифратора все нули.Коммутатор 7 выполнен любым известным способом, вариант соответствия управляющего кода и коммутируемых входов представлен в табл.3, так как выходы шифратора являются управляющими входами коммутатора.Сумматор 8 накапливающего типа тактируемый,В преобразователе (фиг.1) реализуется следующий алгоритм работы.30 держащий перный блок контроля Обнуления, позиционный сумматор, первый блок модульных накапливающих сумматоров и мультиплексор, пРичем информационный вход преобразователя соединен с входом первого слагаемого первого блока модульных накапливающих сумматоров, выход которого соединен с входом первого блока контроля обну ления, выход...

Номер патента: 1441397

Опубликовано: 30.11.1988

Авторы: Болтков, Литвиненко, Фомин, Хлевной

МПК: G06F 7/72

Метки: арифметическое

...сложения только тем, что на вход 15 перед подачей операндов А и В на входы 8 и 9 соответственно подается уровень логического нуля, вследствие которого сумматор-вычитатель. 5 выполняет операцию вычитания.Режим умножения.При выполнении этой операции на входы 14, 15 и 12 подается высокий логический уровень, на вход 13 - низкий логический уровень, а на вход 16- код, по которому на выходе мультиплексора 18 формируется код числа О. Таким образом, на выходе мультиплексора 1 появляется код числа А, присутствующего на входе 8, на выходе блока 3 коммутации - О, на выходе мультиплексора 2 - код числа В, присутствующего на входе 9. На выходе сумматора-вычитателя 5 по окончании переходных процессов появляется код числа А, а по окончании переходных...

Номер патента: 1403371

Опубликовано: 15.06.1988

Авторы: Болтков, Малофей, Николаев, Червяков, Швецов

МПК: H03M 1/24

Метки: код, перемещения

...точке 34 (фиг.2, ситуация 1), то на выходе инвертора 29 появляется запрещающий сигнал, который присутствует, пока элемент 1 не окажется в точке 39 (ситуация 1). В этот же момент времени на выходе элемента И 17 появляется сигнал "1", который устанавливает триггер 25 в единичное состояние. В этот момент времени на выходе инвертора 29 появляется инвертированное значение сигнала, снимаемого с элемента 1, которое через открытый элемент И 18 подается на выход преобразователя. Когда элемент 1 окажется в точке 45 (ситуация 2), сигнал единицы появляется на выходе элемента И 16, который вернет триггер 25 в нулевое состояние и с шины 31, соответствующей младшему разряду нечетного основания, снимается прямое значение младшего разряда четного...

Номер патента: 1383506

Опубликовано: 23.03.1988

Авторы: Болтков, Червяков, Шахов, Швецов

МПК: H03M 7/18

Метки: вычет, кода, модулю, позиционного

...в регистр 1записано преобразуемое число А, в регистр 4 - обратная мультипликативнаявеличина 1/с 1 гюс 1 Р , накапливающийсумматор 7 по модулю обнулен навход 9 подан код основания с 1;, Дешифратор 2 своими выходами в соотве-. -ствии с кодом и его входе открывает соответствующие элементы Л 3, и на одном входе блока 5 умножения по модулю прис.утствует код младшей цифры А, числа А, а на другом входе - код числа "1" с выхода блока 6 умножения по модулю, На выходе блока 5 умножения по модулю присутствует значение младшей группы А 1. На первом этапе преобразования накапливающий сумматор 7 по модулю защелкивает значение А а в регистре 1 происходит сдвиг информации на соответствующее количество разрядов. В регистр 4 записывается значение...

Номер патента: 1341722

Опубликовано: 30.09.1987

Авторы: Болтков, Червяков, Швецов

МПК: H03M 5/08

Метки: временной, интервал, кода, числа

...на элементах 4 совпадения, переключатель 5 вида работ, блок б задержки, ключ 7,генератор 8 импульсов и триггер 9,Преобразователь работает следующим образом,В зависимости от положения. пере;.ключателя 5 преобразователь работаетв двух режимах,Режим преобразования кода, выра;женного в системе остаточных классов, во временной интервал.Переключатель 5 находится в замкнутом положении. В счетчикис информационного входа преобразователязаписываются коды остатков по модулям Р Р ,Р подлежащих преобразованию, По сигналу начала преобразования триггер 8 переходит в единичное состояние и открывает ключ 7,Импульсы с генератора 8 через ключ 7поступают на входы счетчиков 1 и через блок 6 задержки - на опрос блоков2 дешифрации, которые связаны с...

Номер патента: 1151948

Опубликовано: 23.04.1985

Авторы: Болтков, Хлевной, Червяков, Швецов

МПК: G06F 5/00

Метки: классов, код, кода, остаточных, позиционный, системы

...базисыдля новой СОК, определяемой из соотношений 1 - 2В, Ь 1 (шоа Р);11В 0 (Бой Р 1)В г1 (пюс Рг ) (5)и величикы В 1 и Вг есть постоянныедля конкретно заданной СОК;г - величина ранга числа А.Такии образом, процесс переводачисла из СОК в позиционную системусчисления сводится к сведению числаостатков, которыин представляетсячисло в СОК, к двум остаткам, которые в последующем преобразуются впозиционную систему счисления с помощью метода ортогональных базисов.Аналогично разбиение систеиы оснований СОК может быть произведено ина большее число групп.Предлагаемое устройство работаетследующим образом,В начальный момент времени числоА, представленное остатками 1 г,.д в однопоэнционнои кодено шинаи 11 заносится во входнойрегистр 1....

Номер патента: 1133669

Опубликовано: 07.01.1985

Авторы: Болтков, Хлевной, Червяков, Швецов

МПК: H03M 7/00

Метки: двоичный, классов, код, кода, остаточных, системы

...И, кроме первого, первой группыподключены к соответствующим входамэлемента ИЛИ, выход которого соединен с тактовым входом накапливающего сумматора, выход которого является выходом преобразователя, единичный вход первого триггера группысоединен с входом "Пуск" преобразователя, нулевой вход-го триггерагруппы соединен с единичным входом(с+1)-го триггера группы (1 =1-;(и),где П - число оснований, содержитшифратор, группу элементов ИЛИ, элемент задержки и вторую группу элементов И, причем вход остатка по наименьшему основанию преобразователясоединен с первыми входами элементовИ второй группы, выходы которых соединены с первой группой входов шифратора, вторая группа входов которого соединена свыходами триггеров свторой по й -й группы,...

Номер патента: 1069155

Опубликовано: 23.01.1984

Авторы: Болтков, Вершков, Хлевной

МПК: H03K 13/03

Метки: классов, кода, напряжение, остаточных, системы, числа

...блока набора эталонных напряжений, причем вход последнего подключен к генератору линейно изменяющегося напряжения понаименьшему основанию, а выход счетчика по модулю по наименьшему основанию соединен с другим входом преобразователя код-напряжение 21,Однако известный преобразовательобладает низким быстродействием,так как его быстродействие равняетсячислу тактов, число которых равно 60величине преобразуемого кода и,таким образом, максимальное быстродействие составит число тактов,равное Р -1, где Р - величина числового диапазона конкретной СОК. 65 Цель изобретения - повышение быстродействия.Поставленная цель достигается тем, что преобразователь кода числа из системы остаточных классов в напряжение, содержащий входной регистр, состоящий...

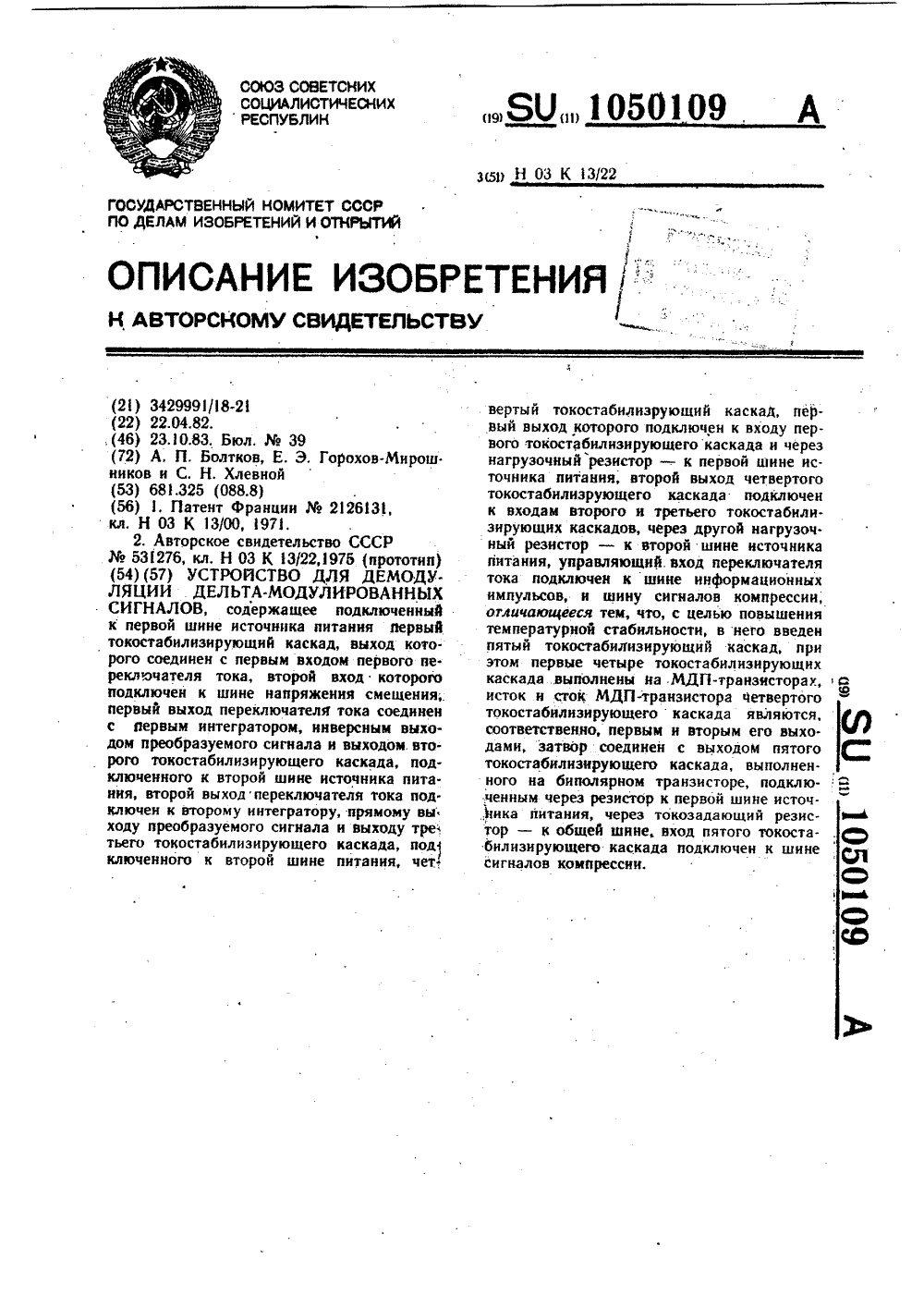

Номер патента: 1050109

Опубликовано: 23.10.1983

Авторы: Болтков, Горохов-Мирошников, Хлевной

МПК: H03K 13/22

Метки: дельта-модулированных, демодуляции, сигналов

...каскада, четвергый токостабилизируюший каскад, выполненный на МДП-транзисторе 7,исток которого соединен с затвором МДП- транзистора 1 и нагрузочным резистором 8, а сток - с затворами МДП-транзисторов 4 и 6 и нагруэочным резистором 9, пятый токостабилзирующий каскад, выполненный на биполярном транзисторе 10, эмиттер которого через токозадающий резистор 11 сое динен с общей шиной, а коллектор соединенс затвором МДП-транзнстора 7 и нагрузочным резистором 12. Предлагаемое устройство также содержит шину 3 информационных импульсов, выход 14 преобразуемого сигнала, ийверсный выход 15 преобразуемого сигнала, шину 16 сигналов компрессии, шины 17 н 18 источника питания и шину 19 напряжения смещения,Устройство работает следующим...

Номер патента: 1008729

Опубликовано: 30.03.1983

Авторы: Болтков, Хлевной, Червяков

МПК: G06F 5/02

Метки: классов, остаточных, порционной, преобразования, систему, системы, счисления, чисел

...является выходом уст-.ройства, входы преобразователей степенейоснования позиционной системы в систему остаточных классов являются входамитепеней устройства, о т л и ч а юе е с я тем, что, с целью уменьшениибьема оборудования, выход : -го (О, 1, , К/щ) преобразователя сте деней основания. позиционной системы в Еистему остаточных классов подключенвторым входам (т, +5 01 )-го блокамножения по модулю Р (1 = 0 1 э-С5 10087Устройство работает следующим образом. Число Х, подлежащее преобразованию,в позиционном коде подается по .шинам 1и 5, причем по шинам 1 подаются значе-.ния разрядов преобразуемого числа, а пошинам 8 - значения степеней основания.При считывании информации разряды 8 -ичного числа поступают на блоки 3, где 1 Опроисходит...

Номер патента: 1001079

Опубликовано: 28.02.1983

Авторы: Болтков, Хлевной, Червяков

МПК: G06F 5/02

Метки: двоичного, классов, код, кода, остаточных, системы

...блока умножения и в этом состоянии останется до конца преобразования. При этом содержимое первого такта преобразования через коммутаторы 6 и 7 поступает на блок 2 умножения, результат умножения суммируется сумматором 3 по модулю Р со значением ( к-я -1)-го разряда преобразуемого числа Х, По окончании переходных процессов управляющий сигнал, поданный по входу 11, разрешает запись результата операции в дополнительный регистр 5. Таким образом, во втором такте выполняются операции Х=(Х 2.еО 4 Р+А к +)иод.Р,В третьем также осуществляетсясдвиг содержимого входного регистра1 на один разряд влево, коммутатор6 подключает выходы дополнительногорегистра 5 к второй группе входомкоммутатора 7, результат второготакта умножается блоком 2...

Номер патента: 991602

Опубликовано: 23.01.1983

Авторы: Болтков, Хлевной, Шмардинов

МПК: H03K 13/17

Метки: аналого-цифровой, следящий

...2 управления,.Реверсивный счетчики 3 и 4, цифроаналоговые преобразователи 5 и б,распределитель импульсов 7, вычитаю-,щее устройство 8, устройство 9 сравнения.Устройство работает следующимобразом.Напряжение О у,преобразуемой величины подается на один из входов вычи-З 5тающего устроства 8 на второй входкоторого подается напряжение Ц, свыхода цифро-аналогового преобразователя 5, которое пропорционально содержимому реверсивного счетчика 3,на выходе вычитающего устройства 8образуется напряжение Ь Оу =ОХ - Ч,;которое подается на один из входовустройства 9 сравнения, .на второйвход которого подается напряжение О.с выхода цифро-аналогового преобразователя б, которое может приниматьзначение равное 2 ДО, 2 ЬО, ЬО2 И/, гдеЬО - величина шага...

Номер патента: 991410

Опубликовано: 23.01.1983

Авторы: Болтков, Хлевной

МПК: G06F 5/02

Метки: классов, код, остаточных, позиционный, преобразования, системы, числа

...логической "1" с выходатриггера 11 разрешает прохождениетактовых импульсов, подаваемых по входу 13 через элемент И 7, на счетныйвход суммирующего счетчика 2, соответствующего наибольшему по величинеоснованию выбранной СОК и на входэлемента И 8, а потенциал логической"1" с выхода триггера 12 разрешаетпрохождение тактовых импульсов через элемент И 8 на счетные входы накапливающего счетчика 1 и суммирую"щих счетчиков 2, соответствующих первым двум остаткам преобразуемого числа в СОК.Под действием тактовых импульсов накапливающий счетчик 1 и суммирующие счетчики 2 начинают изменять свое состояние на единицу с поступлением каждого тактового импульса, В момент равенства состояний первых суммирующих счетчиков 2 и...

Номер патента: 991407

Опубликовано: 23.01.1983

Авторы: Болтков, Хлевной, Червяков

МПК: G06F 3/04

Метки: сопряжения

...группы являются шиной управ,ления устройства, другие " его инар- ремационной шиной, выходы цашифраторовпервой группы подключены соответствен"но к другим входам блоков элементовсовпадения,На чертеже представлена функцио-, 25нальная схема устройства,Устройство содержит суммирующийсчетчик 1, декаду 2, элементы 3 запоминания ереноса, первые элементыИЛИ 4, блоки 5 элементов совпадения, зввторые элементы ИЛИ 6, элементы И 7,распределительЙ импульсов, первыйдешифратор 9, дешифраторы 10 первойгруппы, дешифраторы 11 второй груп"пы, шину 12 переноса, шину 13 управ" Зления, шину .14 синхронизации, шину 15установки,Устройство работает следующим об"разом.Для преобразования числа А =(с(.,02,0 с) из СОК необходимо выполнить операциюА оВ 1 +...

Номер патента: 983701

Опубликовано: 23.12.1982

Авторы: Болтков, Хлевной, Червяков

МПК: G06F 5/02

Метки: двоичного, классов, код, кода, остаточных, системы

...устройство использует сле дующий алгоритм перевода двоичного числа Х в код СОК по модулю Р Х = Хуип)Р = =Ак 2 в 06 Р +Ак) 2 вод Р+ + А 2 ) 2 + +А,1) 2 рюд Р 1+ 3 )И 1 одР(1), т. е. устройство, реалйзуюшее известный алгоритм, потребует 2 (К) тактов преобразования, где К - разрядность преобразуемого числа Х, Если выбранный модуль Р,; имеет разрядность ,И, то значение выбранного модуля лежит в пределах2 И +1 Р.2 (2) Рассмотрим первые (К - и + 1)2 тактов преобразования известного алгоритма (1).В= ( (А 2 улодР+А л )2 модР;+ ++Акм+2.) 2 ФодР +А )водР.(3),К-М так как преобразуется м старших разрядов числа Х. В виду того, что значение и старших разрядов преобразуемого числа Х всегда меньше выбранного модуля Р, то операции коррекции по...

Номер патента: 953719

Опубликовано: 23.08.1982

Авторы: Болтков, Хлевной, Шамардинов

МПК: H03K 5/153

Метки: выделения, сигнала, экстремумов

...и 3, поступают на входыблока сравнения М, таким образом если исследуемая величина увеличивается, то напряжение, поступаемое отцифро-аналогового преобразователя 2,будет больше, чем напряжение, поступаемое с выхода цифро-аналоговогопреобразователя 3, и на выходе блока сравнения 1 формируется сигнал"1", в момент начала уменьшения напряжения исследуемой величины напря жение, поступаемое с выхода цифроаналогового преобразователя 2 становится меньше, чем с выхода цифроаналогового преобразователя 3, и навыходе блока сравнения 1 формируется 5 сигнал "0".В этот момент на выходе дифференцирующей цепи 8 появляется отрицательный выброс, который инвертируется инвертором 10, поступает на один 20 из входов элемента ИЛИ 11, на выходе которого появляется...

Номер патента: 921116

Опубликовано: 15.04.1982

Авторы: Болтков, Хлевной

МПК: H04M 1/515

Метки: набора, номера, тастатурного

...регистр 19. 16 4ция о цифре набираемого номера абонента через второй элемент 15 ИЛИ записывается в регистр 19 и далее через второй блок 7 совпадения записывается в счетчик 6. Регистр 19 позволяет избавиться от дребезга контактов блока тастатуры . С этого момента под действием информации, появившейся в счетчике 6, потенциал на выходе третьего блока 11 совпадения меняется снулевого на единичный, при этом начинает работать тактовый генератор12, через инвертор 13 загорается блок14 индикации, сигнализирующий о начале набора номера.Под действием нулевого потенциалана выходе инвертора 13 блокируетсявторой блок 7 совпадения, а под. действием единичного потенциала, поступившего с выхода третьего блока 11совпадения, возбуждается второй...
