Цакоев

Номер патента: 1621039

Опубликовано: 15.01.1991

Авторы: Жиров, Зайцев, Лаврешин, Маркин, Николаев, Цакоев

МПК: G06F 13/36

Метки: интерфейса, общая, расширитель, шина

...элемент И 17 на вход43 группы приемопередатчиков 9 и запрещает передачу сигналов из шины5 в шину 22,Сигнал с выхода элемента 2 И-ИЛИ-НЕ25 поступает также через элементИ-НЕ 26, на втором входе которогоприсутствует разрешающий потенциалвысокого уровня с выхода элементаНЕ 14, низким уровнем на вход элемента И-НЕ 28 и с его выхода высокимуровнем на вход элемента И 16, на второй вход которого поступает разрешающий потенциал высокого уровня с выхода 61 узла 15 блокировки передачи. Этот сигнал формируется следующимобразом: сигнал на шине 3 СИП высокого уровня через элемент 1 Е 38 при. емопередатчика 12, элемент И 51 поступает в узле 15 ла входы 64 и 68элементов 2 И-ШИ-НГ 52, 53, а на входы 54 и 60 этих элементов поступают сигналы низкого...

Номер патента: 1432539

Опубликовано: 23.10.1988

Авторы: Лаврешин, Цакоев

МПК: G06F 13/20

Метки: информации, источников, магистрали, многоканальное, общей, подключения

...является идентификатормассива. Он заносится в первую ячейку ОЗУ 61 (по нулевому адресу). В последующих ячейках ОЗУ 61 размещаетсясам массив данных, Адрес последнейячейки ОЗУ 61, в которой размещаетсяпоследнее слово выдаваемого массива,заносится в регистр 63 конечного адреса 63, Временная диаграмма записиконечного адреса в регистр 63 конечного адреса показана на фиг,10 а. Нафиг.10 б показана временная диаграммазаписи информации в ячейки ОЗУ 61,Выдача массива в общую магистраль,происходит в том порядке, в каком онзаписан в ОЗУ 61, т,е. первым выдается индентификатор, затем первое словомассива, затем второе и т.д, Содержимое счетчика 67 (адрес ОЗУ 61) увеличивается на единицу с каждым выдаваемым словом (вход "+1 Сч" 53). Выдача...

Номер патента: 1418930

Опубликовано: 23.08.1988

Авторы: Зайцев, Цакоев

МПК: H04Q 9/14

Метки: информации, селекции, телеметрической

...10 15 20 25 30 35 40 45 50 55 Далее при М = Т спедующее измере 4-1ние записывается и регистр 22, абаэоный адрес следующего комплексного массива данных при записи в блок3 ранен А Два очередных иэмерения будут запомнены н блоке 13 памяти как РЧ дейстнительная игОф э э.эмнимая части нулевого измерения перного комплексного массива данных,Для каждой пары остальных выбираемых каналов также происходит записьданных н блок 13 как Рэдействительная и мнимая части нуленого измерения комплексного массиваданных, базовый адрес которого раненА.; .При выборе канала 1по заднемуфронту импульса с формйрователя 3 ксодержимому счетчика 4 прибавляетсяочередная единица. Содержимое счетчика 4 становится равным содержимомурегистра 5 количестна выбираемых...

Номер патента: 1417039

Опубликовано: 15.08.1988

Авторы: Борискин, Жиров, Лаврешин, Тимашев, Цакоев

МПК: G11C 19/00

Метки: буферное, запоминающее

...одновибратор 8 30. Выработанный одновибратором 8 30 импульс, прой. дя через элемент И-НЕ 34, поступаетна суммирующий вход счетчика адреса чтения, вычитающий вход счетчика объема накопителя, модифицируя их значения (задним фронтом). Одновременно он блокирует на элементе И 10 поступ ление входных данных на вход-выход накопителя, задает режим чтения накопителю (через элементы НЕ 40, ИЛИ 4 1) и записывает считанные данные в выходной регистр 7 числа, в то же время задним фронтом устанавливает Р- триггер 11 в лог. "1", и на его инверсном выходе появляется сигнал лог, "0". Этот уровень блокирует (на элементе И-НЕ 32) механизм автоматического чтения и одновременно вьдает" ся на выход устройства "Готовность", сообщая о том, что очередные данные...

Номер патента: 1312646

Опубликовано: 23.05.1987

Авторы: Борискин, Жиров, Лаврешин, Тимашев, Цакоев

МПК: G11C 19/00

Метки: буферное, запоминающее

...элемент И-НЕ 8) ца элементе ИЛИ 6 поступающие В 6 л(кпамяти данные. Вместо цих к информапиоццому входу б.цка 1 памяти через элемп ИЛИ О (соелиценцого цо схеме монтажного И 1 И с Выхолоч элемента ИЛИ б) подключается фиксированное знзцец)30 илецтификзтор; нереполцеция блокапамяти, устацовлснцое цд входе 19. В этом слуцае с вистулециеч сигцала записи в Накопитель:шнисцвзн)тся фикси рова ц ии значение илецтификдтора церенолнеция блока 1 памяти и зцдчсцие 6 уферцого счетчика 15 (залцим фронтом сигнала здиросз записи счетчик 15 модифицируется) . )то ЗН 3 ЧСс 1 ИЕ ЗЗИИСс 310 В 51 ЕИКЧ 13 КОЦИТСХ 1 Я НО адресу и. Мол(фикз(я счетчика 3 злресд зациси и счетцикд 5 ланцых в этом случае це булет (. постулециеч каждого цо- ВОГО си 1 3 лз зсН Росс(...

Номер патента: 1290325

Опубликовано: 15.02.1987

Авторы: Лаврешин, Цакоев

МПК: G06F 13/16, G06F 9/50

Метки: информации, источников, магистрали, многоканальное, общей, подключения

...92 поступает на инверсный вход одновибратора 94, который Формирует на выходе им- пульс фиксации заявок в каналах устройства и через элемент И-НЕ 19 вьдает его на выход канала в шину 4,. По заднему Фронту этого импульса запускается одновибратор 95, который формирует импульс кольцевого опроса.Сигнал (импульс) кольцевого опроса через переключательный элемент 17, элемент И-НЕ 16 поступает на выход канала в шину 5, . Некото 90325Орый канал, выставивший заявку на передачу, получает по цепочке сигналфиксации заявки, который поступаетна его вход с шины 4 Передним фрон том этот сигнал фиксирует заявку напередачу в триггере 12 (на прямомвыходе триггера 12 устанавливаетсяуровень логической "1"). Затем сигнал фиксации заявки через элементыИ-НЕ...

Номер патента: 1233304

Опубликовано: 23.05.1986

Авторы: Зайцев, Рытов, Цакоев, Чернов

МПК: H04Q 9/14

Метки: информации, селекции, телеметрической

...выхода триггера 9 и первоначально запись информации происходит только в верхнюю половину накопителей. Базовый адрес массива данных (первоначально А )О поступает с выхода первого оперативного запоминающего блока 1. Порядковый номер измерения в массиве данных (первоначально 00000) поступает с выхода счетчика 10.Измерение Р поступившее через1 1третий вход 16 устройства на информа. ционный вход второго оперативного запоминающего блока 13, записывается в нулевую ячейку как Ро (нуле - вое измерение нулевого массива данных).По заднему фронту импульса записи к содержимому счетчика 4 добавляется единица, и из первого оперативного запоминающего блока 1 происходит считывание номера следующего выбираемого канала 1, и базового адреса А. следующего...

Номер патента: 1187166

Опубликовано: 23.10.1985

Авторы: Лаврешин, Цакоев, Якушев

МПК: G06F 9/50

Метки: приоритетной, селекции, сигналов

...уровень логического нуля. Импульсный и потенциальный входной сигнал запроса своим перепадом из уровня логического нуля в логическую единицу фиксируется на соответствующем триггере 3 и 4, На инверсном выходе триггера появляется уровень логической единицы. Элемент И 5 имеет приоритет трансляции входного сигнала. При одновременном появлении входных сигналов на инверсных выходах триггеров 3 и 4, на выходе элемента И-НЕ 6 появляется уровень логического "0", который блокирует элемент И 7 Элемент И 5 открыт и на его выходе появляется перепад из уровня логического нуля в логическую единицу. Этот перепад запускает одновибратор 8, который формирует два парофазных,выходных сигнала. С инверсного выхода одновибратора 8 сигнал поступает на второй...

Номер патента: 1161955

Опубликовано: 15.06.1985

Авторы: Зайцев, Рытов, Цакоев, Чернов

МПК: G06F 17/14

Метки: быстрого, коэффициентов, преобразования, формирователь, фурье

...алгоритма БПФ; на фиг. 3 - граф базовой операции БПФ; на фиг. 4 - пример организации блока постоянной памяти коэффициентов.Устройство содержит (двоичный) счетчик 1 адреса, .счетчик 2 итераций, в= 1 о й элементов И 3, блок 4 постоянной памяти, мультиплексоры 5 и 6, элементы 7 и 8 задержки, вход 9 задания размера преобразования, тактовый вход 10, информационный выход 11 (коэффициентов В) и выход 12 окончания вычислений, В блоке 4 постоянной памяти последовательно прошиты значения тригонометрических коэффициентовлМ =еоз(,гТ/неп)+ заэ /йвп)1 где л =0,1,/И,/2-1/;Мю - максимальное количество точекБПФ;м =3,14;,=АНа фиг, 2 показан граф алгоритмаБПФ для массива точек И =2 =8, Р=З.Здесь входной массив чисел обозначенХ. Е , выходной в . Г , Еи...

Номер патента: 855733

Опубликовано: 15.08.1981

Авторы: Зайцев, Цакоев

МПК: G11C 19/00

Метки: информации, сдвига

...входы де- З шифратора соединены с управляющими входами коммутатора.На фиг. 1 изображена Функциональная схема предлагаемого устройства; на Фиг. 2 - функциональная схема коммутатора.40Устройство (Фиг.1) содержит входы О, 1, 2, 3 коммутатора 4 первой и второй групп 5 и 6, входные шины 7,1-7.М (где М - число разрядов),кодовые шины управления сдвигом 8.1- 8.е (где е - число разрядов кода управления) и выходные шины 9.1-9.1 с.Коммутатор (фиг.2) содержит элемент ИЛИ 10, элементы И 11, дешифратор 12, 6Предлагаемое устройство функционирует следующим образом.Допустим, что число 0011 1100 0100 0000 необходимо сдвинуть вправо на три разряда. На шины 8.1-8.е управления в этом случае поступает четырехразрядный двоичный код управления 0011,...

Номер патента: 788447

Опубликовано: 15.12.1980

Авторы: Олеринский, Рытов, Хамко, Цакоев

МПК: H04Q 9/14

Метки: выбора, информационных, каналов

...1 в разрядах маски означает, что соответствующие каналы подлежат выбору., В поле каждого слова Я блока 2 оперативной памяти заносится константа в . количество 1, содержащихся в поле маски всех слов, адреса которых меньше адреса данного слова.В результате обращения к блоку 2 оперативной памяти из него считывается содержимое требуемого слова. Разряды поля маски поступают на блок 5 выделения. На этот же блок 5 с блока 1 приема информации поступают млад-Ю шие разряды кода адреса, определяющего номер разряда поля маски. Блок 5 выделения выделяет соответствующие разряды поля маски считанного слова, которые поступают в счетчик б. Счет чик б формирует двоичный код, соответствующий числу 1 в выделенной части считанного слова. Этот двоичный...

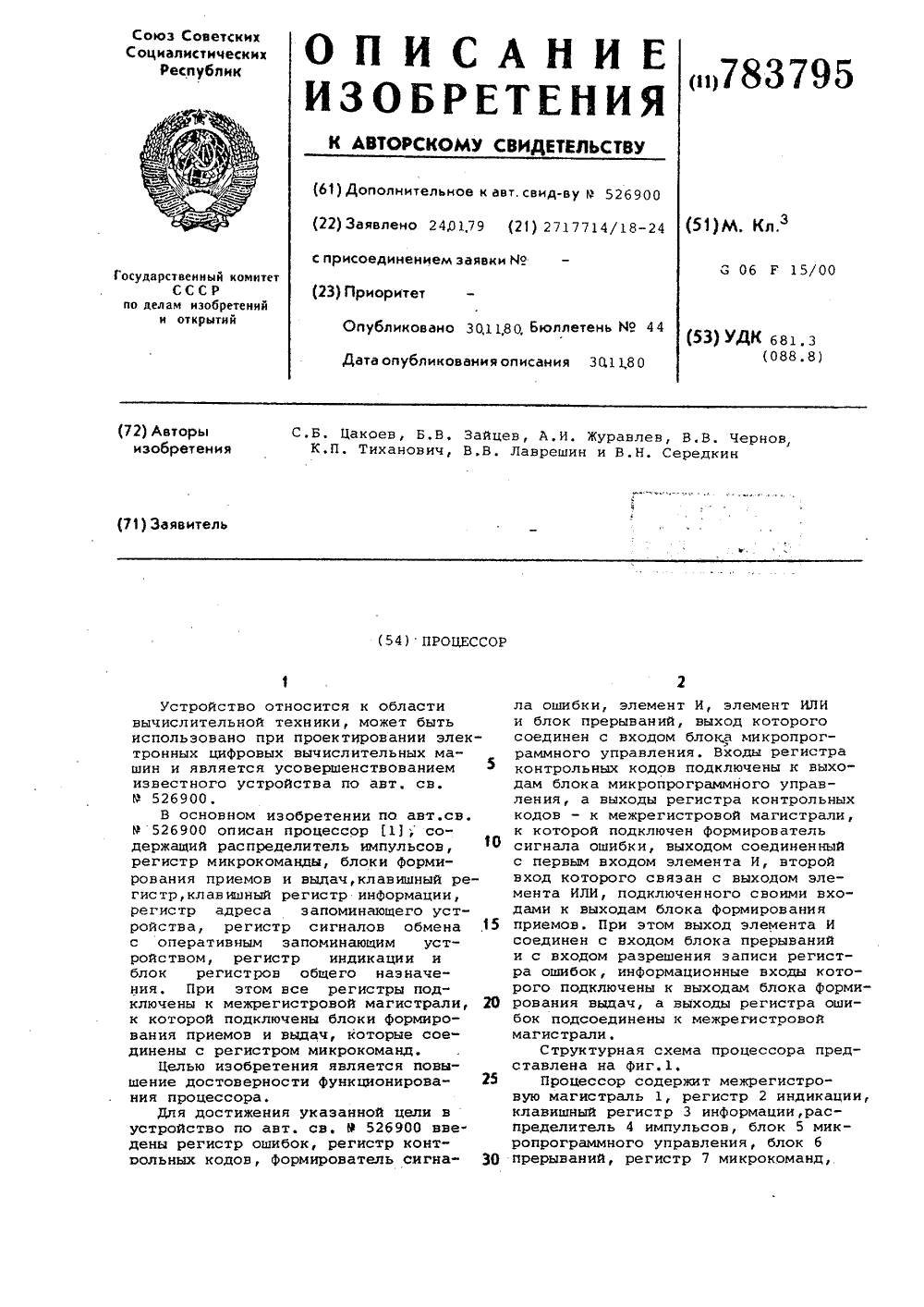

Номер патента: 783795

Опубликовано: 30.11.1980

Авторы: Журавлев, Зайцев, Лаврешин, Середкин, Тиханович, Цакоев, Чернов

МПК: G06F 15/00

Метки: процессор

...межрегистровой магистрали. Одновременно сигналсбоя с выхода элемента И 8 поступает в блок б прерываний, далее в блок5 микропрограммного управления ипроцессор переключателя на микропрограмму обработки сбоя.Иикропрограмма обработки сбоя начинается с диагностирования харатера ошибки Исбой или отказ), для этоо используется микропрограмма, организующая повторное выполнение команды Иили группы команд),В случае сбоя при повторном выполнении команды Иили группы омацдпроцессор переключается на тжропрограмму диагностирования и локализации неисправности, алгоритм которыйпредставлен ца Фиг.З. Эта микропрограмма включает следующие действия",диагностирование межрегистровоймагистрали на отсутствие короткогозамьиания информационньж разрядовна 0 или...

Номер патента: 781811

Опубликовано: 23.11.1980

Авторы: Журавлев, Зайцев, Олеринский, Хамко, Цакоев

МПК: G06F 7/50

Метки: «нулей», двоичном, единиц, количества, параллельного, счета, числе

...устанавливается в одно иэ состояний "Режим 1"или "Режим 2", что и определяет функциониро.ванне устройства.В первом режиме разрешающий потенциалс первого выхода триггера 1 подается на эле.мент И 2, запрещающий потенциал - со второ.го выхода триггера на входы элементов И 3и 4. Элементы И 3 и 4 в этом режиме нефункционируют. Исходное число фиксируетсяна триггерах 5 входного регистра 6, В резуль.тате работы сумматоров 7, объединенных в группы 8 - 11, на триггерах 12 выходного регистра 13 фиксируется двоичный кол, который яв.ляется результатом подсчета единиц исходногочисла. Выдача этого кода происходит в выходные шины устройства, причем все выходныешины, кроме одной (выходной шины 14 младшего разряда), подключены к выходам триг.геров 12....

Номер патента: 769530

Опубликовано: 07.10.1980

Авторы: Журавлев, Цакоев

МПК: G06F 5/04

Метки: «12222», двоично-десятичного, код, кода, последовательный

...триггера соединен с выходом второго элемента ИЛИ. Выходы первого и третьего элементов ИЛИ соответственно являются информационными и сигнальным выходами преобразователя.На чертеже представлена структурная схема преобразователя.Он содержит входной регистр 1, состоящий из триггеров, группу элементов ИЛИ 2, первую группу элементов И 3, группу элементов,НЕ 4, первый и второй элементы ИЛИ б и б, счетный триггер 7, третий элемент ИЛИ 8 и вторую группу элементов И 9,Преобразователь работает следующим образом.Если в триггер с весом 2, соответствующий разряду входного регистра 1, записана 1, то при поступлении первого импульса опроса по входу 10 на второй вход элемента И первой группы соответствующего разряда на выходе элемента ИЛИ б формируется...

Номер патента: 752344

Опубликовано: 30.07.1980

Авторы: Везенов, Зайцев, Лаврешин, Олеринский, Петренко, Фрольцов, Хамко, Цакоев

МПК: G06F 15/16

Метки: вычислительная, мультипроцессорная

...к общему для всей системы синхрониэирующему входу 3.Таким образом, в каждом процессоре на входе блока 1 О, в каждый момент времени имеется совокупность запросов от процессоров, ожидающих разрешения на передачу информации. Блок 10 в каждом процессоре из совокупности запросов с учетом собственного запроса выбирает старший по приоритету запрос.Если собственный запрос является старшим по приоритету, то в блок 8 поступает сигнал, разрешающий данному процессору передачу информации. Одновременно сигнал с выхода блока 10 поступает в блок 14 на первый вход узла временной привязки 18, на второй вход этого узла поступает 30 сигнал с блока 6 синхронизации. С первого ныхода узла временной привяз ки сигнал поступает на первые входы элементов И 17 и...

Номер патента: 748355

Опубликовано: 15.07.1980

Авторы: Журавлев, Олеринский, Цакоев

МПК: G05B 23/02

Метки: дискретных, объектов

...контролируемых параметров, 15считывающие входы - с выходами первого коммутатора, а выходы через элемент ИЛИ - с нулевыми входами первого и второго триггеров, выходы которых подключены к первым входам соот- Кветственно первого и второго ключевых элементов, выход первого ключевого элемента через второй коммутаторсоединен со входами выходных регистров, а второй вход второго ключевого :. р 5элемента - с выходом генератора импульсов, выход второго ключевого элемента соединен с входом первого коммутатора, единичным входом парвоготриггера и вторым входом первого ключевого элемента.30на чертеже представлена функциональная схема устройства, Она содержит датчики контролируемых параметров1, входные регистры 2, первый...

Номер патента: 559244

Опубликовано: 25.05.1977

Авторы: Бурлаков, Елисеев, Петренко, Фролин, Цакоев

МПК: G01R 31/04, G05B 23/02

Метки: монтажных, схем

...контролируемых точек поступают наинформационные входы блока печати с выходов оперативных блоков памяти 5 и 6, Нафвремя печати блок 1 прекращает ввод программы. Выключение коммугаторов происходитпо заднему фронту сигнала окончания проверочной операции. Он формируется блоком 2и поступает на блоки 9 и 10.10На втором этапе контроля монтажнойсхемы производится проверка (поиск) транспозиции проводников. При этом контролируется величина сопротивления между выбранным проводником и всеми остальными проводниками (точками) монтажной охемы. Проводник считается исправным, если измеренное сопротивление не ниже заданного значения.Программа контрольной операции содержит кодовую комбинацию начала проверкивторого этапа, коды адресов всех...

Номер патента: 490185

Опубликовано: 30.10.1975

Авторы: Борискин, Везенов, Олеринский, Тимашев, Цакоев, Щурчков

Метки: запоминающего, накопитель, одностороннего, трансформаторного, устройства

...вройствахемых вмных устжесткиевой длитвестныхвыходныамплитудЦельприменензапоминатем, чтодополнитлельно иСхемаже, гдеходные о 4) НАКОПИТЕЛЬ ТРАНСФО ЗАПОМИНАЮЩные обмотки; 4 - адреснаязочные элементы (резисторы).Устройство работает следующим образом.При протекании по адресной шине 4 тока опроса, на выходах сердечников 1, прошитых данной адресной шиной, наводится сигнал, амплитуда и длительность которого зависят не только от тока опроса, материала и геометрических размеров сердечников 1 и параметров нагрузочных элементов 5, но и от соотношения витков выходной обмотки 2 и дополнительной обмотки 3. При равенстве числа витков выходной обмотки 2 и дополнительной 3, амплитуда и длительность выходных сигналов имеют величину, соответствующую...

Номер патента: 489110

Опубликовано: 25.10.1975

Авторы: Везенов, Петренко, Светников, Хамко, Цакоев

МПК: G06F 15/163

Метки: данных

...формируется код номера процессора и код номера операционного бпока, Данная информация по шинам 13ыбора индикации поступает в блоки 3комлутации индикации всех процессоров,в которых по заданному коду номера выбпраот требуемый операционный блок,Зтем блок 3 комлутации индикацииого процессора, присвоенный номер всистеме которого совпал с кодом требуелцп о 1 оцессора, выдает информацию че 1 я з индикационную магистраль 14 в блок. 0 шцшкции пупы управления, на котором ппфо 1 мция отображается.1 лпм образом, набирая коды номера операционного блока и номера процессора,оператор может вывести на блок индикации различную информацию от любого процессора,Для обеспечения автономной и комплексной настройки в системе обработки...
