Устройство для защиты от изменения напряжения питания цвм
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1621035
Авторы: Григоренко, Карлов, Мухортов, Сережкина
Текст

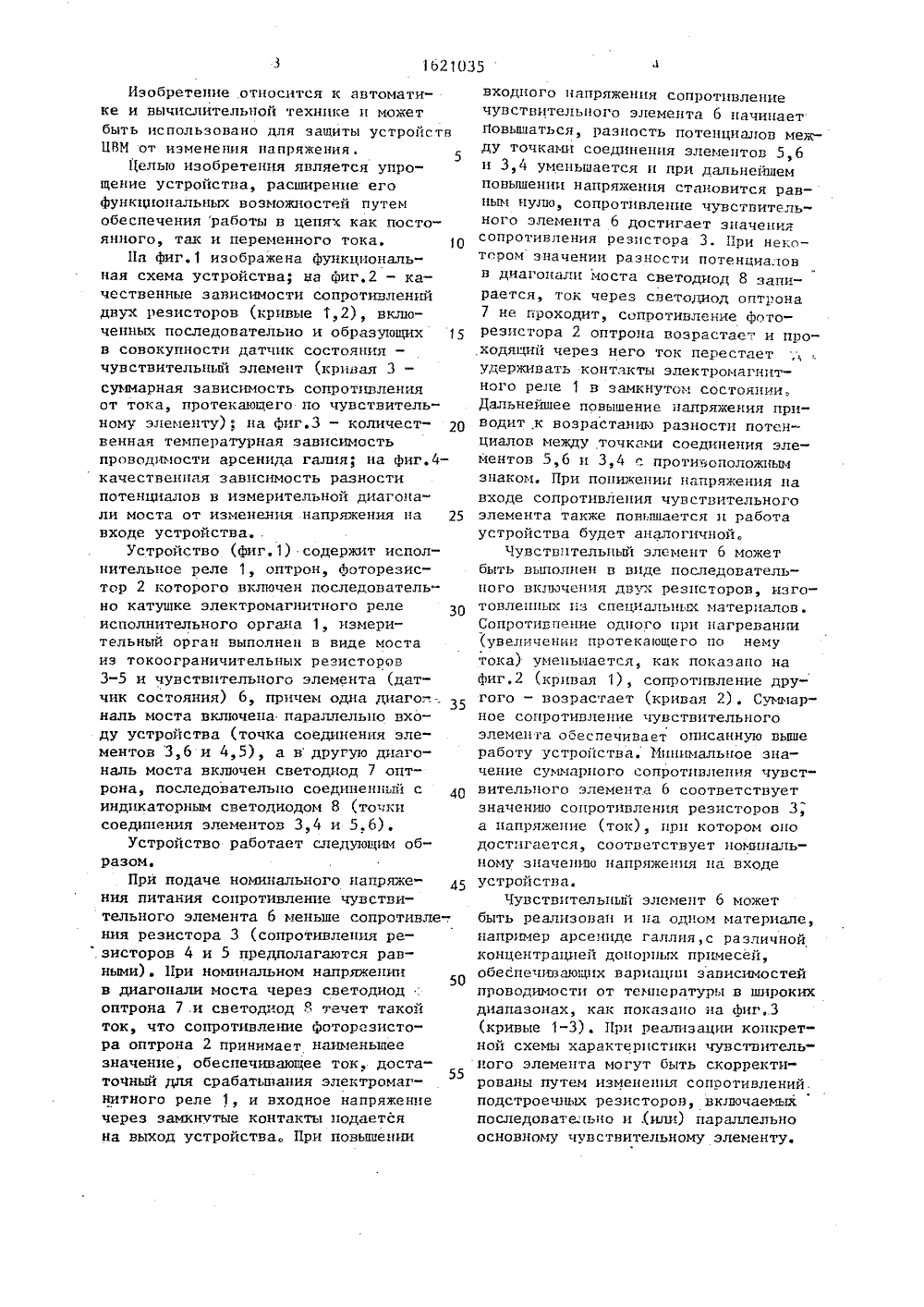

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИН 119) 111) 1)5 С 06 Р 11/2 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР СА ЗОБРЕТЕНИЯ 8 ТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ДЛЯ ЗА 11 ИТНЕНИЯ НА 11 Р)1 БЕНИЯ ПИТАНИЯ(57)Изобретение относитсяке и вычспитеьной техниназначено дпя за.ить нагрчае выхода за пределы устнормы значения питающегоЦель изобретения - упроцства и расширение функциоможностей путем обеспече 2от изменения напряжения питания в цепях переменного и постоянного тока, а также индикации работоспособности устройства. 11 ри вк 1 юченип устройства срабатывает исполнтельый орган 1. Величина напряжения контролируется разбалансированным мостом па резисторах 3-5 и чувствительным эпементом 6, Чувствительный элемент 6 имеет наименьшее сопротивление при определенном значении аиряжеия, соответствую- щеМ номипа 1 ьпому. Ири уменьшении или увеличении контро 1 пруемого напряжения мост ба 1 ансируется, вызывая прекращение свечения светодиодов 7 и 8, включенных в диагональ моста и оптически связанных с Фоторезистором 2 оптрона, вк 1 ючепным пос 1 едоватепьно катушке реле органа 1. С увеличением сопротивпения последнего онтакты реле размькаются. 4 и 1Изобретение относится к автоматике и вычислительной технике и может быть использовано для защиты устройств 11 ВМ от изменения напряжения.Целью изобретения является упрощение устройства, расширение его функциональных возможностей путем обеспечения работы в цепях как постоянного, так и переменного тока, 1 ОНа фиг,1 изображена функциональная схема устройства; нд фиг.2 - качественные зависимости сопротивлений двух резисторов (кривые 1,2), включенных последовательно и образующих 15 в совокупности датчик состояния - чувствительный элемент (кривая 3 -суммарная зависимость сопротивления от тока, протекающего по чувствительному элементу); на фиг.3 - количест О венная температурная зависимость проводимости арсенида галия; на фиг.4- качественная зависимость разности потенциалов в измерительной диагонали моста от изменения .напряжения ца 25 входе устройстваУстройство (фиг.1) содержит исполнительное реле 1, оптрон, фоторезистор 2 которого включен последовательно катушке электромагнитного реле исполнительного органа 1, измерительный орган выполнен в виде моста из токоограничительпых резисторов 3-5 и чувствительного элемента (датчик состояния) 6, причем одна диаго., в . 35 наль моста включена параллельно входу устройства (точка соединения элементов 3,6 и 4,5), а в другую диагональ моста включен светодиод 7 оптрона, последовательно соединенный с индикаторным светодиодом 8 (точки соедпения элементов 3,4 и 5.6).Устройство работает следующим образом.При подаче номинального напряжения питания сопротивление чувствительного элемента 6 меньше сопротивле-. ния резистора 3 (сопротивлеция ре.зисторов 4 и 5 предполагаются равными). При номинальном напряжении в диагонали моста через светодиод оптрона 7 и светодиод 8 течет такой ток, что сопротивление фоторезистора оптрона 2 принимает наименьшее значение обеспечивающее ток достаФ55 точный для срабатывания электромагнитного реле 1, и входное напряжение через замкнутые контакты подается на выход устройства. При повышении входного напряжения сопротивлениечувствительного элемента 6 начинаетПовышаться, разность потенциалов между точками соединения элементов 5,6ц 3,4 уменьшается и при дальнейшемповышении напряжения становится равным нулю, сопротивление чувствительного элемента 6 достигает значениясопротивления резистора 3. При некотором значении разности потенциаловв диагонали моста светодиод 8 запирается, ток через светодиод оптрона7 не проходит, сопротивление фоторезистора 2 оптроца возрастает и проходящий через него ток перестаетудерживать контакты электромагнитного реле 1 в замкнутом состоянии,Дальнейшее повышение напряжения приводит,к возрастанию разности потенциалов между точками соединения элементов 5,6 и 3,4 с противоположнымзнаком. При понижении напряжения цавходе сопротивления чувствительногоэлемента также повышается и работаустройства будет аналогичной.Чувствительный элемент 6 можетбыть выполнен в виде последовательного включения двух резисторов, изготовленных цз специальных материалов.Сопротивпецие одного при нагревании(увеличении протекающего по немутока) уменьшается, как показано нафиг,2 (крцвая 1), сопротивление другого - возрастает (кривая 2), Суммарное сопротивление чувствительногоэлемента обеспечивает описанную вышеработу устройства. Минимальное значение суммарного сопротивления чувствительного элемента 6 соответствуетзначению сопротивления резисторов 3,а напряжение Сток), црц котором оцодостигается, соответствует номинальному значению напряжения ца входеустройства,Чувствительный элемент 6 можетбыть реализован и ца одном материале,например арсециде галлия,с различнойконцентрацией доцорцых примесеи,обеспечивающих вариации зависимостейпроводимости от температуры в широкихдиапазонах, как показано ца сЬиг,З(кривые 1-3). При реализации конкретной схемы характеристики чувстззительного элемента могут быть скорректированы путем изменения сопротивлений.подстроечных резисторов, включаемыхпоследовательно и .(или) параллельноосновному чувствительному элементу.5 162Рассмотрим подробнее зависимость разности потенциалов между точками соединения элементов 5,6 и 3,4 от значения напряжения ца входе устройства.На иг.4 КЦ (напряжение срабатывания светодиодов - прямая 3) совместно с характеристикой чувствительного элемента (кривая 1,2) эад- ет диапазон допустимого изменения напряжения (Б ииНоакс )на входеМИнустройства относительно номинального Ж Ном ). Таким образом, входное напряжение (см. кривую 1) подается на нагрузку и этот Факт ицдицируется светодиодом 8.Формула изобретенияУстройство для эациты от изменения напряжения питания ЦВГ 1, содержащее исполнительное реле, первый вывод обмотки которого соединен с первым полюсом резервного источника питания, индикаторный светодиод, анод которого соединен с первым выводом первого токоограцичительцого резистора, причем первый вывод замыкаеце 10356го контакта исполнительного реле является входом устройства лл иодкзя 1- чения к положительному полису контролируемого напряжения питания, и 5датчик состояния, о т л и ч а е -щ е е с я тем, что, с целью упрощения устройств, в него введены ситрон,.второй и третий токоограцичительные резисторы, причем второй вывод первого токоогранпчительцого резистора соединей с вторым выводомзамыкающего контакта исполнительногореле и через датчик состояния - скатодом светодиода оптрона, анод которого соединен через второй токоограцичительный резистор с входом устройств для подключения к отрицательному полюсу контролируемого источни-, 20 ка питания и первым выводом третьеготокоограничительцого резистора, вторым ыводом подключенного к катоду .светодиода оитрона, Фоторезистор оптрона соединен первым выводом с вто рым полюсом резервного источника питания, а вторым выводом - с н горым выводом обмотки исполнительного реле.1621035УуСоставитель В.Вертлиор А.Маковская Техред М.Дидык Корректор М,Демчик Заказ 4248 Тираж Подписное НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,
СмотретьЗаявка
4496579, 17.10.1988
ВОЙСКОВАЯ ЧАСТЬ 32103
ГРИГОРЕНКО ГРИГОРИЙ ГРИГОРЬЕВИЧ, КАРЛОВ АЛЕКСАНДР ВАСИЛЬЕВИЧ, СЕРЕЖКИНА ЛИДИЯ НИКОЛАЕВНА, МУХОРТОВ ВАСИЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G06F 11/22
Метки: защиты, изменения, питания, цвм
Опубликовано: 15.01.1991
