Номер патента: 1800602

Опубликовано: 07.03.1993

Авторы: Безсалов, Даев, Фоменко

МПК: H03K 5/19

Метки: импульсов, последовательности, чередования

...представленная в виде циклически неповторяющейся последовательности импульсов, в которой возможен контроль временных интервалов между отдельными импульсными сигналами и нельзя выделить взаимосвязанные стартовые и стоповые сигналы; на фиг.4 - И ВДО, представлен ная в виде циклически повторяющейся последовательности импульсов, в которой возможен контроль временных интервалов между отдельными импульсными сигналами и нельзя выделить взаимосвязанные стартовые истоповые сигналы; на фиг.5 - ИВДО в виде последовательности импульсов, в которой можно выделить взаимосвязанные старто. вые и стоповые сигналы и возможен контрольвременных интервалов между этими сигна- : лами./Устройство для контроля последовательности чередования импульсов...

Номер патента: 1784829

Опубликовано: 30.12.1992

Авторы: Даев, Макарецкий, Паринский, Соколов, Хурхулу

МПК: F41G 3/26

Метки: лазерный, обучения, оружия, стрелкового, стрельбе, тренажер

...2, на вход которого емников ОМ(Х) 22 и ОМ(У) 23, подается электрический сигнал с преобраусилитель-Формирователь цифровых ин- зователя 3 параллельного кода в последоваформационных сигналов Р(Х) 24 и Щ 25, тельный. Модулирующий код формируется регистры преобразования последователь- устройством хранения адресов сканирован ого кода цифрового сигнала в параллель ния поля зрения фотоприемника, включаюный 26, 27, выходы которых соединены с . щим ОЗУ РВМ 4 и ПЗУ РРРО 5,М .одним из выходов логических схем сравне- управляемыми синхрогенератором 7 через ния 28,29, вторые выходы которыхсоедине- блок задани.1 кода модуляции 6. Модулироны через линию задержки ОЕ с выходом ванный пучок лазера вводится в одномодозапоминающего устройства ВАМ...

Номер патента: 1783208

Опубликовано: 23.12.1992

Авторы: Волобоев, Даев, Черноморцев

МПК: F16J 3/02

Метки: блок, мембранный

...головок заклепокВ патентной и технической литературене обнаружены технические решения, содержащие отличительные признаки заявленного мембранного блока.По сравнению с прототипом, заявленный блок обеспечивает более высокую его надежность, а следовательно, и надежность устройства, где он применен. Это достигается за счет исключения раскрытия стыка между проставками и мембраной, увеличе- . ния силы трения между их поверхностями, уменьшения вероятности поломки штырейпри закреплении блока в устройствах путем выполнения проставок по высоте уменьшающимися к периферии, а также увеличения площади скрепления штырей с проставками эа счет выполнения шты рей в виде заклепокс головками, размещенными в канавках иприклеенных к их дну торцами...

Номер патента: 1755051

Опубликовано: 15.08.1992

Авторы: Даев, Колебошин, Шапшаев

МПК: G01D 7/10

Метки: координатор, одноканальный, оптический

...3 - структурная схема синхронизатора; на фиг, 4- эпюры, поясняющие работу координаторэ.Оптический одноканальный координатор (фиг. 1) включает последовательно соединенные блок питания 1, излучатель 2, сканирующее устройство 3, синхронизатор 4, приемную оптическую систему 5, выход которого подключен к входу усилителя 6, выход которого подключен к первым входам первого 7 и второго 8 перемножителей, выходы которых подключены к входам первого 9 и второго 10 интеграторов, третий интегратор 11, выход которого подключен к вторым входам первого 12 и второго 13 делителей, выходы которых являются первым 14 и вторым 15 выходами координатора соответственно, Выходы первого 9 и второ1755051 Опорные напряжения синфазного иквадратурного каналов...

Номер патента: 1700552

Опубликовано: 23.12.1991

Авторы: Безсалов, Даев, Фоменко

МПК: G06F 1/04

Метки: комплексов, многомашинных, синхронизации

...и останова машин ММК на следующий шаг работы, причем в и-ю ячейку блока 1 постоянной памяти записывается сигнал "Лог, 1", если на следующем шаге на п-ю машину ММК будет подан сигнал "Пуск" или "Останов", и сигнал "Лог, 0" если оперативное диспетчирование пуском (остановом) и-й машины выполняться не будет,Блок 2 постоянной памяти предназначен для хранения кода контрольных точек,причем в п-ю ячейку блока 2 постоянной памяти записывается сигнал "Лог. 0", если на текущем шаге работы ММК п-я машина не работает и от нее не следует ожидать появления сигнала "Останов п-й машиныММК", и сигнал "Лог. 1", если и-я машинаММК работает,Регистр 3 состоит из и триггеров(п=1М), каждый из которых представляет собою один разряд и-го слова состояния...

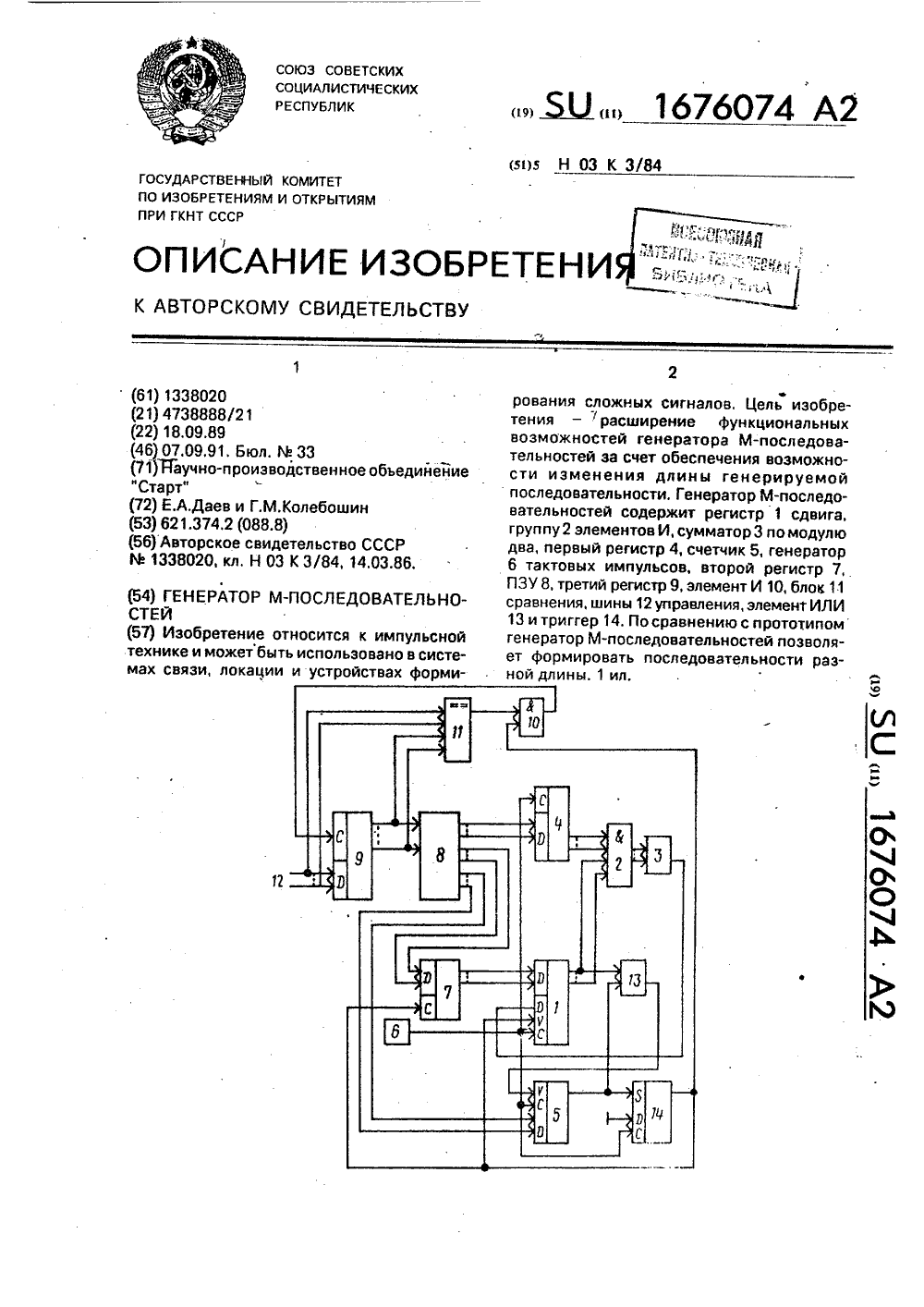

Номер патента: 1676074

Опубликовано: 07.09.1991

Авторы: Даев, Колебошин

МПК: H03K 3/84

Метки: генератор, м-последовательностей

...генератора М-последовательностей обеспечивается организация обратных связей регистра 1 сдвига, при которых формируется одна из возможных последовательностей. Далее, если начальное состояние регистра 1 сдвига не нулевое, то устройство формирует произвольную М-последовательность (из заданных в ПЗУ 8) до появления в ней серии из нулей, количество которых соответствует коду на выходах третьей группы выходов ПЗУ 8 и, следовательно, до появления на выходе заема счетчика 5 импульса. Если все разряды регистра 1 сдвига имеют нулевое начальное состояние, то счетчик 5, работающий в реверсивном режиме, начинает считать (вычитать) импульсы с выхода генератора 6 тактовых импульсов, так как на его установочном входе отсутствует сигнал установки...

Номер патента: 1660587

Опубликовано: 30.06.1991

Авторы: Даев, Ищенко

МПК: F04D 13/10

Метки: агрегат, насосный, погружной

...на днище фильтра 5, а фиксатор 7 установлен в полости призматического основания 14 с возможностью свободного перемещения.Погружной насосный агрегат работает следующим образом.Жидкость с механическими примесями (песком) поступает по всасывающему тракту 4 в зазор между стенками пескосборника 8 и фильтра 5 и проникает внутрь фильтра 5 через его боковую стенку, не закрытую клином 6, оставляя песок на сетке фильтра 5, Отфильтрованная жидкость поднимается по корпусу фильтра 5 вверх и через щелевые отверстия крепления поступает в скважину, а затем через отверстия 2 в насос 1, который подает жидкость под давлением в нагнетательный тракт 3 и обводную трубку 9.По мере накопления примеси (песка) на поверхности фильтра 5, ее гидравлическое...

Номер патента: 1631529

Опубликовано: 28.02.1991

Авторы: Алексин, Галкин, Даев, Куприянов

МПК: G05F 1/56

Метки: источник, опорного

...который в этом случае не оказывэет влияния на работу источника опорного напряжения. Транзистор 17 при полностью открытом ключе 2также закрыт, так как величина падения напряжения на ключе 2 значительно меньшепорога открывания его перехода эмиттер - база, и не оказывает влияния на работу источника опорного напряжения, При подаче на вход 19 управления сигнала высокого уровня ключ 18 выключения открывается (эпюра 01, фиг. 2, интервал 11 - 12), вызывает перегрузку по току на выходе источникэ опорного напряжения. Второй стабилитрон 11 и транзистор 8 защиты открываются, При этом напряжение между затвором и истоком ключа 2 становится отрицательным, ключ 2 закрывается и отключает выход операционного усилителя 1 от выходного вывода. При закрытом...

Номер патента: 1624675

Опубликовано: 30.01.1991

Авторы: Галкин, Даев, Колебошин

МПК: H03K 5/19

Метки: вычитания, добавления, импульсов

..."0"),то триггер 4 импульсами с выхода делителя1 устанавливается в состояние, соответствующее "0" на прямом выходе, чем запрещается прохождение импульсов с выходаделителя 1 через элемент И 6. Если на шине9 управления присутствует сигнал "0", тоэлемент И 5 закрыт сигналом с прямоговыхода триггера 2, что препятствует прохождению опорной импульсной последовательности на шину 11 устройства. Таким образом, присуствие сигналов "0" на шинах 9 и 10 соответствует отсутствию импульсов на шине 11 устройства.При появлении импульса на шине 10 (фиг. 2 г) триггер 3 переключается в состояние, соответствующее" 1" на прямом выходе (фиг, 2 д). Импульсом с выхода делителя 1 переключается триггер 4 в состояние "1" на прямом выходе (фиг. 2 е), При этом...

Номер патента: 1624432

Опубликовано: 30.01.1991

Авторы: Барков, Галкин, Голубицкий, Даев, Помощников, Романов, Юрков

МПК: G06F 1/02, G06F 7/548

Метки: генератор, синусоидальных, функций

...сме.ец,я, в нео Ведены пять групп элемен 1., сумм,тор, .умматор-вычитатель, пре .61:зонае.ь Д(шолнительного кода в пря ч( 1;, трц элемента И - -НЕ, три элемента НЕ, .гг И,И и элемент ИЛИ-НЕ, причем ( д;, ктовых импульсов генератора соеди.ш ц с так) оым Входо.". умножителя и счетым входм с )етчика, выходы разрядов бло к; памцги соединеи с первыми входами 5 С соотетствующих элементов И первой групп 1,Оры,хо;ы кот)рых соединены с Выхо,Ом первоо элемента И-НЕ, первый Вход которого с(едцнен с выходом знакового раз)яда блока памяти, выходы элементов И перц грхппы едицены с входами соответ.тсюцих разрядов ервого слагаемого сумматора, выходы разрядов которого соединены с первыми входами соответстнующих элементов И второй группы, Вторые входы...

Номер патента: 1599978

Опубликовано: 15.10.1990

Авторы: Галкин, Даев, Колебошин

МПК: H03K 5/156, H03K 5/19

Метки: вычитания, добавления, импульсов

...того, чтобы добавить импульс в импульсную последовательность (тактовую), формируемую на выходе делителя 1 необходимо подать импульсный сигнал на шину 12 ввода корректирующих импульсов (эпюра.в, фиг2).Тогда первым же тактовым импульсом опрокидывается триггер 2 в состояние, соответствующее "1" на прямом выходе (эпюра г, фиг. 2) . Следующим тактовым импульсом опрокидывается триггер 3 (фиг, 1) в состояние, соответствующее "О" на инверсном выходе (эпюра д, фиг. 2). Таким образом, на выходе элемента И 6 (фиг. 1) формируется импульс (эпюра е, фиг. 2) длительностью в тактовый период. Этим импульсом на элементе И 7 (фиг. 1) осуществляется блокирование одного тактового импульса (через инвертор 9, эпюра ж, фиг, 2). На выход элемента И 8 (фиг, 1)...

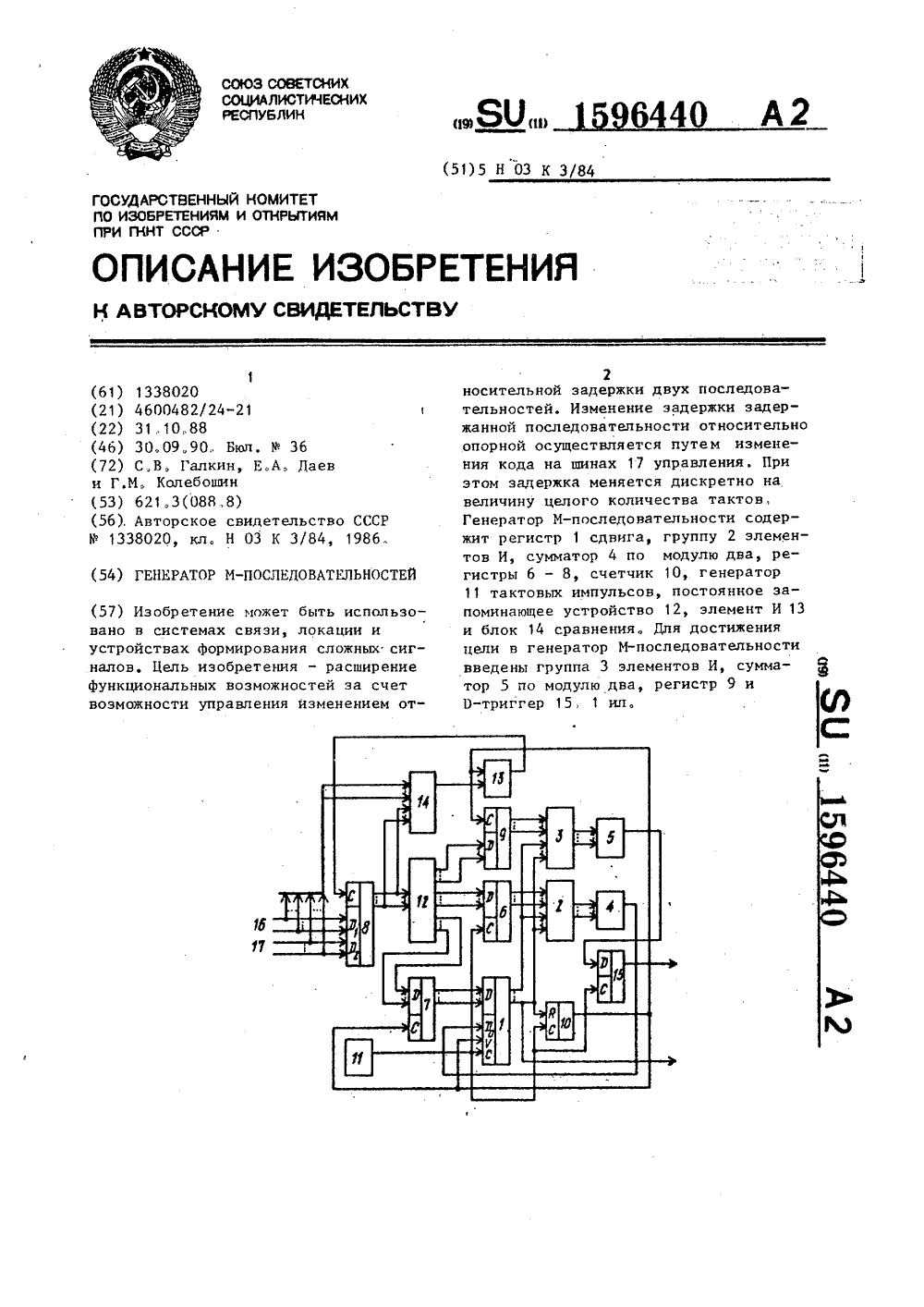

Номер патента: 1596440

Опубликовано: 30.09.1990

Авторы: Галкин, Даев, Колебошин

МПК: H03K 3/84

Метки: генератор, м-последовательностей

...организация обратных связей регистра 1, при которых формируется одна из возможных последовательностей, Далее, если начальное состояние регистра 1 не нулевое, то устройство Формирует произвольнуюМ-последовательность (из заданных вПЗУ 12) до появления в ней серии из (и) нуля и, следовательно, до появления на выходе счетчика 10 импульса.Если все разряды регистра 1 сдвигаимеют нулевое начальное состояние, тосчетчик 10 начинает считать импульсы с выхода генератора 11 тактовых импульсов, так как на его установочном входе отсутствует сигнал сброса. После (и) такта на выходе счетчика 10появляется импульс, поступающий на5 , 15964вход синхронизации регистра 7, в котором хранится код начальной установки,второй вход элемента И 13, вход управления...

Номер патента: 1594511

Опубликовано: 23.09.1990

Авторы: Галкин, Голубицкий, Даев, Овчаров, Овчинников, Сухинин

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...двухполюснике 3.Ток базы второго регулирующеготранзистора 8 при этом протекает,через диод б и выходной каскад усилителя 11 сигнала рассогласования,Диод 5 в установившемся режиме такжезакрыт, так как величина приложенного1к нему напряжения меньше порога открытия диода 5 (формула (1. Следовательно, через него протекает лишьток утечки, влиянием которого можнопренебречь. Ток эмиттера 1 второго регулирующего транзистора 8 вэтом случае равен разности между ве-.личиной тока 1 ь токостабилизирующегодвухполюсника 2 и суммы токов базыпервого регулирующего транзистора 1 иусилителя 7 тока. Этот ток определяется в соответствии со следующимвыражением;1 о 161(2)эя (1 + )где К - коэААициент передачи усилителя 7 тока,Ток в нагрузку...

Номер патента: 1576889

Опубликовано: 07.07.1990

Авторы: Галкин, Голубицкий, Даев, Овчаров, Овчинников, Сухинин

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...коллекторэмиттер приложено напряжение обратной полярности с последовательно соединенных перехода база-эмиттер первого регулирующего транзистора 1 и датчика 11 тока. Так как в инверсном режиме коэФФициент передачи тока третьего регулирующего транзистора 7 невелик, то его ток эмиттера будет малой величиной и им можно пренебречь. Ток эмиттера второго регулирующего транзистора 6 в этом случае равен разности между величинами токов токостабилизирующего двухполюсника 5 и тока базы первого регулирующего транзистора 1. Ток в нагрузку обеспечивается первым регулирующим транзистором 1, Стабилизатор при этом работает в режиме стабилизации выходного напряженияПри возникновении перегрузки по току или короткого замыкания в нагрузке напряжение на...

Номер патента: 1458866

Опубликовано: 15.02.1989

Авторы: Галкин, Даев, Юрков

МПК: G05F 1/56

Метки: источник, опорного

...на"пряжения сигнала в виде "1" ключ 17коммутатора 15 замыкается, ключ 16 -размыкается, Поскольку напряжениестабилитрона 10 меньше входного,открывается транзистор 6.Напряжение на неинвертирунщем вхо,"де усилителя 1 становится отрицательным (относительно общей шины), Напряжение на выходе усилителя 1 также становится отрицательным и уменьшается по величине. Как только вели"чина отрицательного напряжения навыходе достигает напряжения пробоястабилитрона 2, источник опорногонапряжения переходит в режим стабилизации напряжения Одновременностабилитрон 1 О переходит в закрытоесостояние, поскольку напряжение стабилитрона больше разности входногои выходного напряжений. В результатетранзистор 6 закрывается и не оказывает влияния на работу...

Номер патента: 1410000

Опубликовано: 15.07.1988

Авторы: Галкин, Даев, Колебошин

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...подключена к соединенным между ния ния на переходе база -собой первому выводу согласующего эмиттер транзистора 11,двухполюсника 6 и коллектору транзис- Анализ выражен (1)ния ( ) показывает,тора 7 эащитыф эмиттер которого не- ЗО что к переходу затвор - исток ключапосредственно, а база через парал приложено положительное напряжелельно соединенные резистор 8 и кон- ние. Следовательно, ключ 14 на поледенсатор 9 подключены к общей шине, вом транзисторе с р-каналом закрытВыход усилителя 10 сигнала рассогла- и не оказывает влияния н бяния на ра оту ста,сования подключен к базе второго ре- . билизатора.г лиу рующего транзистора 11, коллек 35При возникновении короткого замы"тор которого подключен к общей шине кания или перегрузки по оку на...

Номер патента: 1406579

Опубликовано: 30.06.1988

Авторы: Галкин, Голубицкий, Даев

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...Напряжение на выходе усилителя 13 сигнала рассогласования при этом уменьшается по величине и стабилизатор переходит в режим стабилизации выходного напряжения.В установившемся режиме к переходу база-эмиттер транзистора 8 защиты приложено напряжение П , равноеЫ. э,ьгде П,. з - величина падения напряженияна согласующем двухполюснике 7,.э.П - величины падения напряже- Б.а 2ния на переходах база-эмит"тер соответственно первого1 и второго 11 транзисторов,1 О - величина тока нагрузки;К- величина сопротивления датчика 2 тока.Анализ выражения (1) показывает, что величина и знак напряжения П ззависят от величины тока нагрузки 1 НПри выполнении неравенства 1 н с (1 н мс к у где 1 н,.,с- максимально до-.пустимый ток нагрузки, напряжение П на...

Номер патента: 1403051

Опубликовано: 15.06.1988

Авторы: Алексин, Галкин, Даев, Тарасов

МПК: G05F 1/569

Метки: источник, опорного

...величине. Так как ОУобладает очень большим коэффициентом усиления, то отрицательное напряжение на его выходе уменьшается по величине быстрее, чем на его цеицвертирующем входе. Следовательно, напряжение между затвором и истоком ключа 2 становится положительным и возрастает по величине. Ключ 2 при этом полностью открывается и подает напряжение с выхода ОУ 1 ца выход источника опорного напряжения. Как только ве личина напряжения ца выходе источника опорного напряжения достигнет порога пробоя стабилитрона 6, источник опорного напряжения переходит в режим стабилизации напряжения.Г 1 ри возникновении короткого замыкания на выходе источника опорного напряжения дополнительный стабизГитро 10 и транзистор 7 защиты открываются. При этом напряжение...

Номер патента: 1396133

Опубликовано: 15.05.1988

Авторы: Галкин, Даев, Макаров, Якушев

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...замкнута, стабилизатор переходит в режим стабилизации 2 Овыходного напряжения,При кратковременном увеличениитока нагрузки стабилизатора вышемаксимально допустимой величины, например при подключении нагрузки емкостного характера, ток коллекторатранзисора 6 резко возрастает, следовательно, увеличивается падение напряжения на датчике 9 тока, при этомтранзистор 7 и регулирующий элемент 1 ЗОпризакрываются. Напряжение на выход-ной шине 5 уменьшается, Усилитель 24входит в ограничение, и положительный потенциал его выхода передаетсячерез узел 20 согласования в точку35соединения базы транзистора 17 и первого вывода двухполюсника 16 защиты;,двухполюсник 16 защиты и .транзистор17 закрываются. В этот момент начинает протекать ток заряда конденса-...

Номер патента: 1334121

Опубликовано: 30.08.1987

Авторы: Галкин, Голубицкий, Даев

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...аналогового пере- множителя 7,К - коэффициент усиленияусилителя 4 обратной связи,Таким образом, выходное напряжение стабилизатора определяется значениями коэффициентов передачи делителей 5, 6, 8 и коэффициентом передачи аналогового перемножителя 7. При этом напряжение на первом и втором входах усилителя 4 обратной связи практически равны, так как усилитель 4 обратной связи имеет большой коэффициент усиления. Выходное напряжение усилителя 4 обратной связи подается на управляющий вход регулирующего элемента 1 (затвор полевого транзистора 2), обеспечивая необходимое напряжение стабилизатора. Нагрузкой усилителя 4 обратной связи является токостабилизирующий двухполюсник 3.Работа стабилизатора при изменении тока нагрузки 1 1 происходит...

Номер патента: 1327091

Опубликовано: 30.07.1987

Авторы: Галкин, Голубицкий, Даев, Кокурин, Лискин

МПК: G06F 7/02

Метки: сравнения, чисел

...виде "1". На выходе эле - мента 6 ИЛИ-НЕ будет сигнал в виде 11327091Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в специализированных вычислительных устройствах, уст 5ройствах контроля и обработки информации.Цель изобретения - расширение области применения за счет возможностиполучения трех результатов сравнения. ОНа фиг. изображена структурнаясхема устройства; на фиг,2 - эпюрынапряжений, поясняющие работу предлагаемого устройства.Устройство для сравнения чиселсодержит сумматор 1, одновибратор 2,группу элементов 3 НЕ, 0-триггер 4,элемент 5 НЕРАВНОЗНАЧНОСТЬ, элементб ИЛИ-НЕ входы 7 первого сравниваемого числа, входы 8 второго сравниваемого числа, синхронизирующий вход9 устройства, выходы 10 - 12...

Номер патента: 1325436

Опубликовано: 23.07.1987

Авторы: Галкин, Голубицкий, Даев, Лискин

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...в установившемся режиме полевой транзистор 11закрыт и не оказьвает влияния на работу стабилизатора.Третий регулирующий транзистор 7не оказьвает влияния на работу стабилизатора, если величина тока первого токостабилизирующего двухполюсника 5 выбрана, исходя из следующегоеравенства; 30 11, а + 1 но (1+Фи) (2)Щос 4 и а"1 мингде 1 - ток первого токостабилиозирующего двухполюсника 5;1 - ток второго токостабилиО 1зирующего двухполюсника 8;1 - ток нагрузки стабилизатора (включая ток через делитель выходного напряжения)ф - коэффициент передачи тока(минбазы первого регулирующего транзистора 1;- коэффициент передачи токабазы третьего регулирую щего транзистора 7 приработе его в инверсном режиме,При выполнении условия (2) инверс 50 но включенный...

Номер патента: 1277097

Опубликовано: 15.12.1986

Авторы: Галкин, Голубицкий, Даев, Иванов, Лискин

МПК: G06F 7/50

Метки: вычитания

...будет сигнал в виде логического нуля, а на выходе первого элемента И 11 - в виде логической единицы. Сигнал в виде логического нуля с выхода второго элемента НЕ 15 блокирует второй элемент И 12, На выходе 23 знака разности получается сигнал в виде логического нуля. На вы 10 ходах первого б и второго 7 элементов ИЛИ будут сигналы в виде логической единицы. На выходах первого элемента ИЛИ-НЕ 8 и первого элемента НЕ 14 присутствуют сигналы в виде логического нуля, Следовательно, на первую группу входов сумматора 1 поступает нулевой код, а на вторую группу - инверсный код числа нуль, На выходах разрядов сумматора 1 образуется нулевой код, который проходит на выходы 22 разрядов устройства. Если на шине 19 задания режима работы...

Номер патента: 1249498

Опубликовано: 07.08.1986

Авторы: Галкин, Голубицкий, Даев, Куприянов, Мосолов

МПК: G05F 1/618

Метки: варианты, его, постоянного, стабилизатор

...транзистораи током двухполюсника 2. При этом ток в нагрузке обеспечивается транзистором 1. 5 1 О 15 го г 5 зо 35 4 О Во время переходного процесса, вызванного, например, уменьшением величины опорного напряжения, усилитель 7 на выходе формирует сигнал управления, приводящий к изменению полярности напряжения базаэмиттер и закрытию транзистора 1. Транзистор 6 переходит из инверсного режима работы в прямой. Ток базы, необходимый для открытия транзистора 6, обеспечивается вторым двухполюсником 3. Ток транзистора 5 резко возрастает. Конденсатор 11 разряжается током, протекающим через транзисторы 6 и 5.Как только напряжение конденсатора 11 достигнет нового заданного значения, усилитель 7 переводит транзистор 6 в инверсный режим работы, а...

Номер патента: 1223956

Опубликовано: 15.04.1986

Авторы: Даев, Дмитриев, Ищенко

МПК: B01D 24/48, C02F 1/463

Метки: воды

...7, ввиду наличия перегородки 5, и не забирается сифоном, причем в этот период турбогенератор 3 вырабатывает максимальную мощность, так как расход воды по трубопроводу 2 наибольший в связи с минимумом гидравлических сопротивлений установки. Все это способствует интенсивному образованию хлопьев взвеси в правой камере бака 4, После заполнения бака 4 сифон 22, работающий как напорная труба, подает воду в распределительные трубы 10 фильтра 1 на осветление. В начале периода полезного фильтрования образовавшиеся хлопья взвеси большой концентрации, попадая и задерживаясь в порах фильтрующей загрузки 11, увеличивают ее сорбционную способность, сокращая продолжительность сброса первого фильтрата или уменьшая ее до нуля. В дальнейшем расход...

Номер патента: 1211720

Опубликовано: 15.02.1986

Авторы: Галкин, Голубицкий, Даев, Кучеров, Лискин

МПК: G06F 7/50

Метки: вычитания

...В этом режиме на выходах элементов ИЛИ-НЕ 12 и 13 присутству.": ют сигналы "О", на выходе элемента ИЛИ 21 - сигнал , который поступает на второй вход коммутатора 3 и через элемент НЕ 16на третий вход коммутатора 3. Сигнал "О" с выхода элемента НК 15 блокирует элемент И-НЕ 17, сигнал "1" с выхода которого разрешает работу элемента И 20.2720 3 1 Сигнал "О" с элемента ИЛИ-НЕ 13 раз" решает работу элемента ИЛИ-НЕ 12 и элементов ИЛИ 18 и 19. Сигнал "0" с выхода элемента ИЛИ-НЕ 12 разрешает работу элемента ИЛИ-НЕ 11.Рассмотрим случай, когда операнды А и В положительны.Если уменьшаемое больше вычитаемого, то на выходе переноса сумматора 1 " сигнал "1", на выходе компаратора 2 - сигнал "0". При этом на выходе элемента ИЛИ 18 и элемента ИЛИ-НЕ 1...

Номер патента: 1184486

Опубликовано: 15.10.1985

Авторы: Даев, Ищенко, Шумаков

МПК: A01G 25/00

Метки: выглубляющийся, гидрант-водовыпуск

...ка"меру 2 с входным патрубком 3, который снабжен Л -образным сопротивлением 4, Корпус 5 гидранта имеет вверхней части буровой наконечник 6.На нижней части корпуса закрепленпоплавок 7 с верхним 8 и нижним 9 20калиброванными отверстиями. На поп"лавке 7 закреплены лопасти 10, Внутри корпуса гидранта свободно размещен клапан 11, который перемещаетсявдоль штока 12 с ограничителями 13 25перемещения клапана 11. В буровомнаконечнике выполнено выходное отверстие 14. Корпус имеет входноеотверстие 15,Гидрант-водовыпуск работает сле- З 0дующим образом,В статическом состоянии напорныйтрубопроводи поплавок 7 заполнены воздухом, корпус 5 гидранта находится в нижнем положении, отверстие 15 закрыто клапаном 11, подпертым нижним ограничителем...

Номер патента: 1180867

Опубликовано: 23.09.1985

Авторы: Галкин, Даев, Щербачев

МПК: G05F 1/569

Метки: постоянного, стабилизатор

...этого уменьшается напряжение,прикладываемое к узлу 5 управления,выполненному на стабилитроне, чтовызывает уменьшение величины тока,протекающего через узел. 5 управле-ния. Это, в свою очередь, приводитк увеличению тока базы регулирующего транзистора 1 и дальнейшемуросту выходного напряжения стабилизатора, что приводит к дальнейшему росту величины тока стока полевого транзистора 11 и величины выходного тока усилителя 9 тока. Начиная с некоторого значения, величина выходного тока усилителя 9 тока ограничивается максимальным значением, которое определяется величиной тока ограничения токоограничивающего двухполюсника 8.55 Однако выходное напряжение стабилизатора продолжает возрастатьпо величине. При этом ток стока полевого транзистора 11...

Номер патента: 1107671

Опубликовано: 30.05.1985

Авторы: Даев, Денисов, Наливайко

МПК: G01V 3/18

Метки: зонд, каротажа, скважин, электромагнитного

...и измеритель,ные катушки, соединенные с измерительной частью, соединенной посредством кабеля с панелью и регистратором, содержит выполненный из проводящего материала экран в форме трубы с продольным вырезом, охватывающий катушки, расположенный отоси катушек на расстоянии от 0,5диаметра катушек до 0,3 длины зонда, а также устройство для прижатия экрана продольным вырезом к стенке скважины.Поперечное сечение экрана можетиметь форму окружности, а продольныйвырез может иметь апертуру величиной 10-180Кроме того, поперечное сечениеэкрана может иметь прямоугольнуюформу, а продольный вырез может совпадать с одной из сторон экрана,На фиг. 1 показаны схема зондаи его положение в буровой скважинес экраном, поперечное сечение которого имеет форму...

Номер патента: 1145327

Опубликовано: 15.03.1985

Авторы: Галкин, Голубицкий, Даев, Лискин

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...а база - к выходу усилителя сигнала рассогласования, инвертирующий вход которого подключен к делителю выходного напряжения, а неинвертирующий вход - к источнику опорного напряжения, введены третий регулирующий транзистор и дополнительный токо- стабилизирующий двухполюсник, причем коллектор третьего регулирующего транзистора подключен к выходному выводу стабилизатора, база через дополнительный токостабилизирующий двухполюсник - к входному выводу стабилизатора, а эмиттер - к базе первого регулирующего и эмиттеру второго регулирующего транзисторов. На чертеже приведена принципиальная схема стабилизатора постоянного напряжения.Недостатком известных стабилизаторов является их невысокая надежность, обусловленная тем, что через первый и...
