G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1042026

Опубликовано: 15.09.1983

Авторы: Дшхунян, Коваленко, Машевич, Теленков, Чичерин

МПК: G06F 15/00

Метки: микро-эвм, процессор

...блок 3, регистр 4 состояния процессора и арифметико-логический блок 5, первый вход-выход б которого соединен с входом-выходом 7 блока 1 сверхоперативной памяти второй вход-выход 8 - с входом-выходом 9 интерфейсного блока 3 и первым входом 10 блока 2 микропрограммного управления, а выход 11 арифметико-логического блока 5 соединен с первым входом 12 регистра 4 состояния процессора, ныход 13 которого соединен с вторым входом (шина) 14 блока 2 микропрограммного управления, управляющий выход 15 которого соедийен с первым входом 16 арифметико-логического блока 5, входом 17 блока 1 сверхоперативной памяти и с вторым Входом 28 регистра соетояния процессора 4. Процессор микро ЭВМ дополнительно включает накопитель 19 констант,...

Номер патента: 1042028

Опубликовано: 15.09.1983

Авторы: Василевич, Коляда, Ревинский, Чернявский

МПК: G06F 17/14

Метки: арифметическое, быстрого, преобразования, процессора, фурье

..."4 ф позволяет существенно уменьшить . общее число умножений. Кроме того, алгоритмы с основанием ф 4" отличаются более высокой точностью 1,Недостатком известных быстродействующих процессоров быстрого пре" образования фурье с основанием ф 4 ф является сложность их арифметияеских устройств.Наиболее близким к изобретению является арифметическое устройство, реализующее алгоритм быстрого преоб. раэования фурье с основанием "4" в модулярных системах счисления и со ю держащее восемь входных и восемь выходных регистров, .семь выходных блоков элементов И, четыре сумматора-вычитателя по модулю Р = 2 ф(1=, = 1, 2, 3, 4 - номер сумматора-вычитателя; 1 - целое положительное число), умножитель 2 .Недостатками известного устройст-: ва являются...

Номер патента: 1042029

Опубликовано: 15.09.1983

Авторы: Каневский, Котов, Куц, Некрасов, Федотов

МПК: G06F 17/14

Метки: быстрого, преобразования, фурье

...сложность.Наиболее близким к изобретениюявляется устройство для быстрогопреобразования Фурье, содержащеечетыре входных регистра, два регистра весовой функции, два коммутатора, блок управления, сумматор,два регистра слагаемых, блок умножения, четыре регистра,произведений, причем входы входных регистровявляются входами устройства, а выходы соединены с коммутатором слагаемых, выход которого соединен свходом сумматора, выход которогоявляется выходом устройства и соединен с входами первого и второгорегистров слагаемых, выходы которого соединены с входами коммутато"ра сомножителей, выход которого соединен с входом блока умножения, выход которого соединен с входами первого-четвертого регистров произведе"ний, выходы которых соединены с...

Номер патента: 1042030

Опубликовано: 15.09.1983

Авторы: Белолипецкий, Прохоров

МПК: G06F 17/15

Метки: коррелятор

...равно и . Второйвход устройства 4 подключен ко входувторого блока 5 памяти, состоящегоиз о последовательно соединенных ячеек, выходы которых подключены к первым входам соответствующих блоков бвычитания, начиная с дополнительного, общее число которых равно70Третий вход 7 устройства подключенко вторым входам блоков 8 вы ч.ения.Четвертый вход 8 устройства подключен ко вторым входам блоков 3 умножения, начиная с дополнительког25Выходы блоков 3 умножения и выходыблоков б вычитания, начиная с дополнительного, подключены соответственно к первым и вторьы входаь соответствующих блоков 9 коммутации, начиная с дополнительного, общее числокоторых равно и , Пятый вход 10 устройства подключен и третьим в :;:;г;мблоков 9 калмутациы, начин-:,. "....

Номер патента: 1042031

Опубликовано: 15.09.1983

Авторы: Бобух, Бодянский, Зайцев, Кораблев, Плисс, Салыга

МПК: G06F 17/17, G06F 17/18

Метки: адаптивный, экстраполятор

...второго сумматора 4, 1 канащие определению;лов, каждый из которых содержит перкЕп- имеющаяся реализацияный 5, второй 6, третий 7 и четвер- ал,процесса,тый 8 блоки умножения, сумматор 9 Реализовать регуляризованный адапи блок 10 оперативной памяти, каж- тинный алгоРитм настройки коэффициендый иэ (1-1) каналов содержит допол- тов модели (1) виданительно элемент задержки 11, вход 20 у .п 7:1,Го+элемента задержки каждого последую17+ Р хоп-оИ; Ги, (2)щего канала 11 я1111, кроме пер- ) х Е-ного 11, объединен с первым и вторым1=1входами первого блокаумножения где МЕАМ")=ХЕ 113- хС 117 - ошибка прогноза .51 15"5 с первыми входами второго б "//6"-1 и третьего 7 ф ., 7(;"/Ф 4 Э/ времени;блоков умножения своего канала и под- ОСо 1 с 1 -...

Номер патента: 1042069

Опубликовано: 15.09.1983

Автор: Копанев

МПК: G06F 3/147, G09G 3/28

Метки: информации, отображения

...фиг, 1 представлена структурнасхема устройства, на фиг. 2 - пример выполнения третьего коммутатора.Схема включает генератор 1 импульсов, делитель 2 частоты, первый 3счетчик, первый дешифратор М, первыйблок 5 ключей, второй блок 6 ключей,матричную индикаторную панель 7, второй дешифратор 8, второй счетчик 9,третий счетчик 10, четвертый счетчик11, первый коммутатор 12, второйкоммутатор 13, первый регистр 1второй регистр 15 первый блок памяти 16, знакогенератор 17, второй блопамяти 18, третий блок памяти 19,первую 20 и второй 21 схемы сравнения, третий коммутатор 22, блок элементов И 23, блок инверторое 2 чэлемент И 25, вход-выход третьегокоммутатора 26, второй вход устройстеа 27, первый вход устройства 28,элементы И первой...

Номер патента: 1042070

Опубликовано: 15.09.1983

Авторы: Зимин, Лаврентьев, Шестеркин

МПК: G06F 3/147, G09G 3/28

Метки: газоразрядной, индикаторной, информации, отображения, панели

...на первом знакоместевторой строки . Генератор знаков 3преобразует код знака в графическийкод второго фрагмента первого знакавторой строки,приходом следующего импульса сгенератора тактовой частоты 8 инфор.мация, записанная в регистр сдвига4, сдвигается вверх и записываетсяграфический код второ;о Фрагментавторой строки, Преобразование остальных вторых фрагментов первогостолбца знакомест осуществляетсяаналогично.После записи в регистр сдвигаМ кодов всех вторых фрагментовпо сигналу с выхода счетчика строк9 содержимое регистра сдвига 11 переписывается в информационныйрегистр 5. Счетчик строк 9 устанавливается в исходное состояние, Счетчик фрагментов 10 устанавливаетсяв следующее состояние, которое. соответствует подаче...

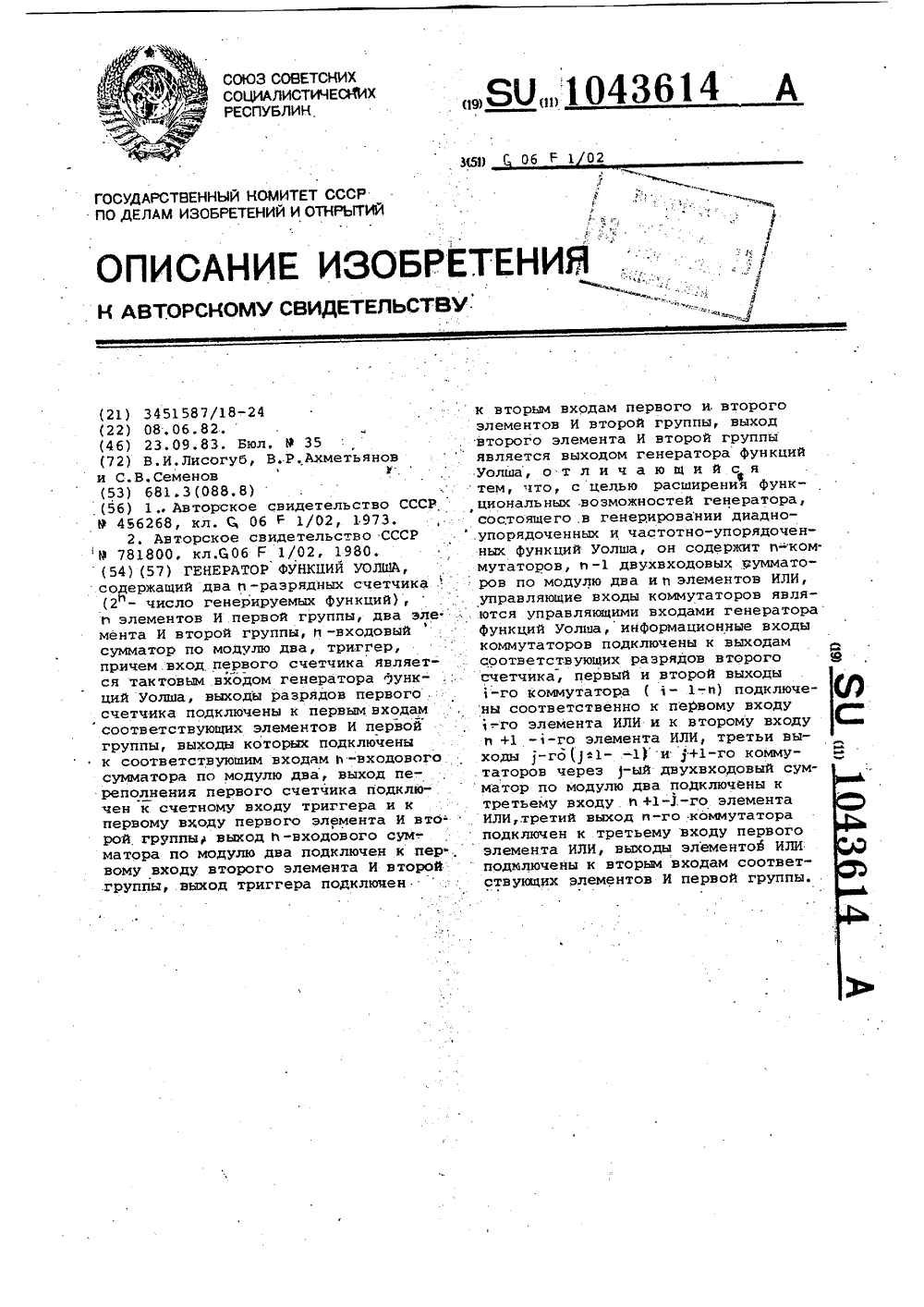

Номер патента: 1043614

Опубликовано: 23.09.1983

Авторы: Ахметьянов, Лисогуб, Семенов

МПК: G06F 1/02

Метки: генератор, уолша, функций

...и второго элемен.тов И второй группы, выход второгоэлемента И второй группы являетсявыходом генератора функций Уолша,содержит ь коммутаторов, и -1 двухвходовых сумматоров по модулю дваии элементов .ИЛИ, управляющие входыкоммутаторов являются управляющими . входами генератора функций Уолша,.информационные входы коммутаторовподключены к выходам соответствующихразрядов второго счетчика, первый. и . второй выходы 1-го коммутатора(1: 1-ь) подключены соответственно к ФпервомУ входу ) -го элемента ИЛИ ик второму ь +1- -го элемента ИЛИ,третьи выходы -го 1-ь -1) и1+1-го коммутаторов через )-ыйдвухвходовый сумматор по модулю дваподключены к третьему входу л +1 в ) -го элемента ИЛИ, третий выход ь-го коммутатора подключен к третьему входу...

Номер патента: 1043615

Опубликовано: 23.09.1983

Авторы: Анишин, Сергеев, Тимофеева

МПК: G06F 1/02

Метки: генератор, синусоидальной, функции, цифровой

...ИЛИ-НЕ,первого и второго элементов И и кинверсному входу йервого элементаИ второй группы, выход четвертого 5,разряда коммутатора подключен ктретьему входу первого элемента И,к первойу входу первого элемента Ипервой группы, к инверсно(у входувторого элемента И второй группы и 10 через второй элемент НЕ - к третьему входу второго элемента И, выход1-го разряда коммутатора ( 1 5) подключен к первому входу 1-3 го элемента И первой группы, к инверсномувходу с-го элемента И второй группы. и к.инверсному входу 1-4-го элементаИ третьей группы, выход элемента ИЛИНЕ подключен к вторым входам элемен"тов И первой группы, выход первогоэлемента И подключен к вторым входамэлементов И третьей группы, выходыразрядов умножителя подключены кпервым...

Номер патента: 1043616

Опубликовано: 23.09.1983

Авторы: Гудзь, Домбровский, Яворский

МПК: G06F 3/02

Метки: ввода, информации

...элемента коммутации соединенс 5-входом триггера, инверсныйвыход которого соединен с первымвходом первого элемента И, выходкоторого соединен с первыми входамиэлементов И группы, вторые входыкоторых соединены с выходами дешифратора, входы которого соединеныс выходами регистра, управляющийвход которого соединен с выходом второго элемента И, первый вход которого соединен с прямым выходом .триггера, первый вход элемента запретасоединен с выходом старшего разряда первого счетчика, второй входэлемента запрета соединен с выходомстаршего разряда второго счетчика,выходы элементов И группы - с управляющими входами регистров группы,выходы которых являются выходамиустройства, дополнительно введенытретий элемент И, формирователь,элемент НЕ,...

Номер патента: 1043617

Опубликовано: 23.09.1983

Авторы: Копанев, Махлин

МПК: G06F 3/02

Метки: ввода, информации

...поми первого и нторого селекторовмультиплексорон.На чертеже приведена схема уст.ройства.Устройство содержит перную и вторую группы источников 1 и 2 излуче-. , 5ния, первую и вторую группы приемников 3 и 4 излучения, первую ивторую группы усилителей 5 и б,первый и второй дешифраторы 7 и 8,первый и второй селекторы-мультиплек ты ), высвечиваемой, например, на ют на второй, вход четвертого элеменэкране. Устройства отображения, рас-: та И 25 и с его выхода.на стробиположенного внутри периметра коор-. .40 рующие входы первого 9 и второго динатной поверхности, на котором , 10 селекторов-мультиплексоров, вынаходятся источники 1 и 2, и прием- зывая их включение только на время действия импульса от генератора 11ники 3 и 4 излучения, указательный...

Номер патента: 1043622

Опубликовано: 23.09.1983

Автор: Петров

МПК: G06F 9/50

Метки: вычислительных, машин, многоканальное, сопряжения

...ИЛИ, введена вторая группаканалов, а в .каждый канал - дешифратор адреса и два элемента НЕ, при- .чем первые входы вторых элементовИЛИ первых каналов первой и второйгрупп соединены соответственно спервым н вторым управляющими входа-,ми устройства, в каждой группе каналов выход второго элемента ИЛИкаждого канала, кроме последнего,10 соединен с первым входом второгоэлемента ИЛИ последующего канала,в каждом канале второй вход второгоэлемента ИЛИ соединен с выходом.триггера заявок, а первыйвход -15 с входом первого элемента НЕ, выходкоторого подключен к второму входупервого элемента И, второй входвторого элемента И соединен с выходом дешифратора адреса,.а выходчерез второй элемент НЕ - с вторымвходом выходного триггера, выход.которого и...

Номер патента: 1043624

Опубликовано: 23.09.1983

Авторы: Герчикова, Лейбович, Снегурова, Форштадт

МПК: G06F 3/14

Метки: координатной, построения, сетки

...генератора и через делитель часто:ты - с первым входом компаратора, выход четвертого гейератора соединен .с входом первого генератора, выход которогосоединен непосредственно с вторым входом третьего генератора и,через пятый генератор -. свторым входом комцаратора, выходы компаратора и третьего генератора соединены соответственно с первым и вторым входами ключа, выход ключа соединен с первым входом сместителя,второй .вход которого является входомустройства. выходсместителя соединенс входом блока отображения.На чертеже показана блок-схемапредложенного устройства5 Устройство содержит генератор 1кадровых синхронизирующих импульсов,генератор 2 линейно меняющегосянапряжения, генератор 3 нелинейноменяющегося напряжения, функциональ 10 ный...

Номер патента: 1043625

Опубликовано: 23.09.1983

Авторы: Кривчик, Пустовая, Турчанова

МПК: G06F 3/153

Метки: информации, отображения

...внутренней регенерации (цепи обратной45 связи) каждого строчного накопителяи выводится на экран ЭЛТ (не показан) в процессе циклического опроса всех строчных накопителей 1-3.При поступлении входной информации на вход четвертого элементаИЛИ 7 и наличии на его управляющемвходе сигнала Прием,снимаемогос соответствующего выхода. Формирователя 24 команд, входная информация55 через четвертый элемент ИЛИ 7 проходит на информационные входы первого,второго и третьего элементов ИЛИ 4-6.Подключение строчных накопителей1-3 на прием входной информации осу 60 ществляется с помощью счетчика 15,выдающего код адреса (номер строчного накопителя и место в нем), который поступает на третий селекторный канал 11 Выходная комбинация65 (код адреса) третьего...

Номер патента: 1043626

Опубликовано: 23.09.1983

Авторы: Карапетьян, Крдян, Саркисян

МПК: G06F 5/00

Метки: дешифратор, последовательный, слов

...дешифратора последовательности знаков, информационные входы которогосоединены,с.первыми входами элементов И группы, выходы которых соединены с входами элемента ИЛИ, а вторые входы элементов И группы являютсяуправляющими входами дешифраторапоследовательности, знаков, тактовыевходы которого соединены с третьимивходами элементов И группы.На чертеже приведена блок-схема предлагаемого последовательногодешифратора слов.устройство содержит тактовый вход э 51 дешифратора, информационный вход 2дешифратора, дешифратор 3 знаков,.. блок 4 хранения первых знаков слов,группа дешифраторов 5 последовательности знаков, распределитель б импульсов, группы элементов И 7 и 8,содержащие,М и П элементов И соответственно, где М - число определяеьых слов, а и...

Номер патента: 1043629

Опубликовано: 23.09.1983

Авторы: Антонов, Быковский, Ларкин

МПК: G06F 7/00

Метки: координатного, узел, функциональными, элементами

...цель достигается тем, что в узел координатного управления Функциональными элементами, содержащий расположенные на эквидистантных расстояниях электроды,выполненные в виде .параллельных наружных и внутренних пластин, развернутых одна относительно другой, и токопроводяшие перемычки, установленные между одними из концов соответствующих наружных и внутренних 60 пластин, введены токонепроводящие перемычки, установленные в местах перекрещивания наружных и внутренних пластин, которые образуют полый цилиндр. 65 На чертеже изображено предлагаемое устройство, вариант. (при числеэлектродов К:21),Узел содержит электроды, образованные из параллельных пластин внутренних 1 и наружных 2, образующихполый цилиндр. Внутренняя частьэлектрода...

Номер патента: 1043630

Опубликовано: 23.09.1983

Авторы: Безмен, Вашкевич, Куденков, Семашко

МПК: G06F 7/00

Метки: бесповторных, модуль, реализации, функций

...НЕ, выход четвертого элемента ИЛИ подключен к первому входу седьмого элемента И, второй вход которого подключен к первому управ ляющему входу модуля и входу второго элемента НЕ, выход перного элемента ИЛИ подключен к перному входу восьмого элемента И, выходы четвертого, пятого, шестого, седьмого и восьмо го элементов И подключены к входампятого элемента ИЛИ соответственно,прямой и инверсный выходы пятогоэлемейта ИЛИ подключены к выхОдаммодуля соответственно, второй управляющий вход которого подключенк входу первого элемента НЕ и третьим входам седьмого и пятого элементов И, четвертый вход которого под"ключен к третьему входу шестогоэлемента И и выходу второго элемента НЕ, выход первого элемента НЕподключен к третьему входу...

Номер патента: 1043631

Опубликовано: 23.09.1983

Авторы: Калиничев, Козлов, Кучеров, Татаринов

МПК: G06F 7/02

Метки: сравнения

...счет количественной оценки результата сравнения,Для достижения поставленной цели устройство, содержащее блок сравнения, входы которого подключенык входам прямых значений первого инторого чисел устройства, а первый,второй и третий выходы являются выходами качественного результатасравнения устройства, содержит элемент И-ИЛИ, счетчик и дешифратор,первый н второй выходы которого являются выходами количественной оценки результата сравнения устройства,входы первой группы элемента И-ИЛИсоединены с входами прямых значений первого и второго чисел устройства и вторымвыходом блока сравнения, входы второй группы элемента ИИЛИ соединены с входами инверсныхзначений Йерного и второго чиселустройства и вторым выходом блокасравнения, входы третьей...

Номер патента: 1043632

Опубликовано: 23.09.1983

Автор: Ситовенко

МПК: G06F 7/04

Метки: кодов, сравнения

...с состоянием кодовых шин двоично-десятичного счетчика произведена распайка их на каждый из трех переключателей. При этомдля индикации состояния нуля все четыре кодовые шины поданы на входыэлемента ИЛИ-НЕ, на выходе которогоимеет место единичный сигнал тольков случае, если на всех входах нулевой сигнал. Переключателями устанавливается любая из десяти цифр и,когда состояние входа устройствасоответствует избранному коду, элемент И фиксирует выходным сигйаломэто состояние 23,Недостатком известного устройстваявляется необходимость трех переключателей и наличие девятнадцатиточек пайки. Кроме того, учитывая,что переключатель устанавливаетсяна передней панели изделия, аэлектронные схемы - на платах, необходимо наличие восьми...

Номер патента: 1043633

Опубликовано: 23.09.1983

Авторы: Кришталь, Осинчук, Чучман

МПК: G06F 7/04

Метки: сравнения, чисел

...группы элементонИ, элемент ИЛИ и распределитель сигналов, причем выход генератора тактовых импульсов соединен с входом счетчика, ныходы разрядов которого подклю;чены к управляющим входам мультиплек.55сора и информационным входам регистров первой и второй групп, выходыкоторых соединены с первыми и вторымигруппами информационных входов соответствующих схем сравнения группы, 60вход разрешения каждой схемы сравнения группы подключен к выходу преды-,дущей схемы сравнения группы, выходпоследней схемы сравнения группы яв"ляется выходом устройства, информа" 65 ционные входы, которого подключены к входам элемента ИЛИ, выход которого соединен с входом распределителя сигналон, выходы которого подключены к первым входам соответствующих элементов И...

Номер патента: 1043634

Опубликовано: 23.09.1983

Авторы: Зеебауэр, Корнейчук, Марковский, Тарасенко

МПК: G06F 7/04

Метки: выделения, максимального, числа

...с первым входом первого управляющего элемента И и нходом первого элемента задержки, выход-го элементазадержки (где=1, 2 П -2); -количество разрядов сравниваемых чисел)подключен к первому входу (Р+1)-гоуправляющего элемента И и входу(Р)-го элемента задержки соединенс выходной шиной устройства, прямойвыход первого элемента памяти К-йгруппы (где К=1, 2 Р соединенс К-м входом первого элемента ИЛИ,введены элементы НЕ, причем вход)-го элемента НЕ (где 1 =1, 2П )соединен с выходом-го элемента ИЛИ,а выход подключен к второму входу1-го управляющего элемента И, выходкоторого подключен к входу установки в нуль 1 -го разряда регистра результата и входам установки в едйничное состояние 1 -х элементов памяти всех, групп, выход первого элемента памяти...

Номер патента: 1043635

Опубликовано: 23.09.1983

Авторы: Игнатович, Камынов

МПК: G06F 7/08

Метки: информации, сортировки

...с ин" Формационным входом соответствующего элемента 2 памяти, а его выход сое-динен с вторым входом соответствующей схемы 3 сравнения и мажоритарного элемента 4, выход которого подключен к первым входам всех схем 3 сравнения. Выход каждой схемы 3 сравнения соединен с блокировочным входом соответствующего элемента памяти и входом соответствующего дополнительного элемента 5 памятиИнверсные выходы всех дополнительных элементов 5 памяти подключены к первым входам соответствующих элементов 4, а прямые выходы - к входам дополнительного мажоритарного элемента. Выход дополнительного мажоритарного элемента б соединен с вторыми входами всехэлементов И 7. Выходы элементов И 7 соединены с идентификационными выходами устройства,Устройство...

Номер патента: 1043636

Опубликовано: 23.09.1983

Авторы: Домнина, Ефремов, Малинин, Миронов

МПК: G06F 7/38

Метки: округления, числа

...соединен с выходом прямого значения старшего разряда регистра дополнительныхразрядов числа, содержит элемент И-НЕ и элемент ИЛИ-Н, входы которого соединены с выходом иннерсного значения старшего разряда регистра дополнительных разрядов числа ивыходами прямых значений остальных разрядов регистра дополнительных разрядов числа, выход элемента ИЛИ-НЕ соединен с первым входом элемента И-НЕ и счетным входом триггера, выход которого соединен. с вторым входом элемента И-НЕ, выход которого подключен к третьему входу элемента И, выход которого подключен к входу счетчика.ФНа чертеже представлена функциональная схема предлагаемого устрой"ства.Устройство содержит счетчик 1, регистр 2 дополнительных разрядов числа, элемент ИЛИ"НЕ 3, триггер 4 (со...

Номер патента: 1043637

Опубликовано: 23.09.1983

Авторы: Рогозов, Самойлов

МПК: G06F 7/50

Метки: одноразрядный, сумматор

...сумматор, содержащий инжектирующий Р- П- р транзистори шесть И-р- И транзисторов, причембазы первого, второго и третьегоИ- - п транзисторов соединены соответственно с первым, вторым и третьимколлекторами инжектирующего Р - П -Ртранзистора и подключены к соответствующим входным шинам одноразрядногосумматора, первые коллекторы перво- б 0го, второго и третьего и- О и транзисторов соединены с четвертым коллентором инжектирующего - П р транзистора и базой четвертого П р П транэис"тора, коллектор которого подключен б 5 к шине суммы одноразрядного сумматора, первый коллектор пятого П - Р- Итранзистора соединен с шиной переноса одноразрядного сумматора, а вторййколлектор соединвн с базой шестогоИ - Р- И транзистора, эмиттеры всехИ р- П...

Номер патента: 1043638

Опубликовано: 23.09.1983

Автор: Власов

МПК: G06F 7/50

Метки: накапливающий, сумматор

...регистр, приемный триггерный регистр, элементы И и ИЛИ, причем н каждом разряде сумматора единичный выход триггера приемного регистра подключен к первому входу перного элемента И, второй вход которого соединен с выходом первого элемента ИЛИ, первый вход ко-бО торого соединен с нулевым выходом триггера накапливающего регистра, а второй вход подключен к входу перено- са из младшего разряда сумматора, выход первого элемента И соединен с ны-б 5 ходоМ переноса в старший разряд сумматора, счетный вход триггера накапливающего регистра соединен с выходом второго элемента ИЛИ, первый вход которого подключен к выходу нто. рого элемента И, а второй вход - к выходу третьего элемента И, первый вход третьего элемента И соединен с первой шиной...

Номер патента: 1043639

Опубликовано: 23.09.1983

Авторы: Кочнев, Шароватов

МПК: G06F 7/50

Метки: вычитатель, двоичный, одноразрядный

...выход .третьего троичного логического элемента подключен к второму входу первой группы второго троичного логического элемента.На фиг. 1 дана Функциональная схема одноразрядного двоичного вычитателя; на фиг. 2 - временная диаграмма работы одноразрядного двоичного вычитателя при вычитании положительного числа +б из положительного числа +3.Одноразрядный двоичный вычитатель содержит шины уменьшаемого 1 и вычитаемого 2, шину 3 обнуления, троичные логические элементы 4-7, шину 8 разности и 9 заема.Одноразрядный двоичный вычитатель выполнен на одном двухвходовом и трех четырехвходовых троичных логических элементах, выполняющих троичные операции, описываемые соответственно в табл. 1 и 2, Указанные операции образуют Функционально полную...

Номер патента: 1043640

Опубликовано: 23.09.1983

Авторы: Кобринский, Орлова

МПК: G06F 7/50

Метки: вычитания, двоично-десятичных, кодов

...которого соединен с шинами сброса четырехразрядного регист-ЗО ра сдвига и четырехразрядного двоичного счетчика, входы четвертого и пятого элементов ИЛИ соединены с выходами соответствующих разрядов преобразователя двоичного кода в деся тичный, выходы четвертого и .пятого элементов ИЛИ подключены к первым.входам соответственйо первого и второго элементов И блока синхронного ввода комбинированной коррекции, втоО рые входы которых соединены соответственно с выходом второго элемента ИЛИ и выходом третьего элемента ИЛИ, .а выходы - .с соответствующими входа-.ми шестого элемента ИЛИ, выход ко торого является выходом блока синхронного ввода. комбинированной коррекции,Код времени не является чисто дво.ично-десятичным кодом, так как наряду...

Номер патента: 1043641

Опубликовано: 23.09.1983

Авторы: Глоба, Рогозов, Самойлов, Черных

МПК: G06F 7/50

Метки: одноразрядный, сумматор

...соединены с выходом суммы м сумматора, первый коллектор четвертого многоколлекторного и-р-п транзистора соединен с базой 55 первого и-р-п транзистора, второй коллектор четвертого многоколлекторного и-р-и транзистора соединен с выходом переноса сумматора, а входами сумматора являются базы перво О го, второго и третьего многоколлекторных и-р-и транзисторов 1 .Недостатком известного устройства является ограничение функциональных воэможностей, что выража ется в невозможности осуществления операции вычитания.Цель изобретения - расширение функциональных воэможностей одноразрядного сумматора за счет осуществления операции вычитания.Укаэанная цель достигается тем, что одноразрядный сумматор содержит третий, четвертый, пятый и шестой...

Номер патента: 1043642

Опубликовано: 23.09.1983

Авторы: Аллахвердов, Бадалов, Винтаев, Гадживердиев, Исмаилов, Мамедов

МПК: G06F 7/52

Метки: конвейерное, множительное

...на вход сумматоров2 и б. На сумматоре происходит сломение с содержимым буферного регистра81.2, равного нулю в начале первогошага умноженияНа стробирующийвход сумматоров 2 и б с выхода ре гистра.68 подаются соответствующиемладшие нечетный и четный разрядымножителя. Содержимое регистра 75.1,соответствующее предццущему такту,принимается регистром 6.1 для хра нения.По окончании времени суммированиятретьим тактовым сигналом результатысуммирования запоминаются в соответствующих регистрах 47,59 и 24,28частичных сумм и переносов. Содержимое регистров 46 и 50 принимаетсясоответственно регистрами 50 и 62.В третьем такте фронт распространениярезультата достигает сумматоров 3,7, 559 и 13. Содержимое регистра 76.1 принимается регистром 77.1, с...

Номер патента: 1043643

Опубликовано: 23.09.1983

Авторы: Гаврилюк, Мороз

МПК: G06F 7/548

Метки: вычисления, тангенса, тригонометрического

...узкий интернал изменения 25аргумента (ОО ) (21.Цель изобретения - расширениеобласти применения устройства засчет увеличения диапазона измененияаргумента.ЗОПоставленная цель достигается тем,что в устройство, содержащее первыйи второй число-импульсные умножители,три элемента ИЛИ и счетчик, выходразрядов которого соединен с управляющими входами первого и второго число-импульсных умножителей, выходперного число-импульсного умножителясоединен со счетным входом второгочисло-импульсного умножителя, выход 40первого элемента ИЛИ соединен свходом счетчика, введены умножительна два, делитель на дна, два элементазадержки, пять элементов И и триггер,причем вход устройства соединен спервым нходом первого элемента И ичерез умножитель на дна с...
