G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1190383

Опубликовано: 07.11.1985

Авторы: Новиков, Шумилов

МПК: G06F 11/08

Метки: узлов, цифровых

...входы начальной установки контролируемого цифрового узла 2 и анализатора 3 сигнатур с входа 4 подает-о ся сигнал сброса, После этого сигналом "Пуск" запускается генератор 1 тактовых импульсов, который выдает серии синхроимпулъсов на синхровходы анализатора 3 сигнатур и контролируемого цифрового узла 2, а также на (и + 1)-й информационный вход анализатора 3 сигнатур.По мере поступления синхроимпульсов анализатор 3 сигнатур выдает са своих выходов серию тестовых сигналов, которые воздействуют на входы контролируемого цифрового узла 2.Цифровой узел 2 выдает на своих выходах сигналы, которые вновь поступают на входы анализатора 3 сиг 35 натур.По окончании работы генератора 1 тактовых импульсов сигналы с выхода анализатора 3,...

Номер патента: 1190388

Опубликовано: 07.11.1985

Авторы: Глушан, Ковтун, Курейчик, Пупков, Щербаков

МПК: G06F 7/06

Метки: перебора, перестановок

...элементов получим следующие 24 перестановки:123456 123456 000010 000001 001000 000100 100000 010000 120 . 000001 20 000010 121 000100 001000 010000 100000 1190388утверждать, что обмен между четвертым и пятым столбцами будет происходить через 24 перестановки, междупятым и шестым столбцами обмен будетпроисходить через 120 перестановок.В конечном счете между И и 0-1 столбцами такая смена будет происходитьчерез (И) 1 перестановок.На основании сказанного можно, 10 например, подсчитать, что после стодвадцатой перестановки, т.е. дляполучения сто двадцать первой перестановки должна происходить сменаэлементов между 1 и 2, 3 и 4, 5 и 15 6 столбцами.З 0 Аналогично, для получения 721 перестановки должен происходить обменэлементами (кодами) между 2...

Номер патента: 1190390

Опубликовано: 07.11.1985

Авторы: Климчук, Матюшенко, Новиков

МПК: G06F 17/18

Метки: вычислитель, математического, ожидания, оценки

...определяемые типом функции распределения случайных величин. 2 аЪ К )М+д;М=1+1.1М=2 М-;Р=2 Н.При подаче сигнала запуска на вход.запуска генератора 1 импульсов последний начинает генерировать тактовыеимпульсы, а сумматор 9 обнуляется.Первым тактовым импульсом с выхода генератора 1 импульсов при наличии сигнала на входе запуска АЦП 2,подаваемого с потенциального выходаА,дешифратора 4, запускается АЦП 2,производящий преобразование анализируемого случайного процесса Х(С), по.ступающего на его информационныйвход, являющийся первым входом вычислителя.На выходе АЦП 2 будет сформировано первое число выборки Х, поступающее на информационный вход блока5 ассоциативной .памяти, где с помощью.управляющего сигнала на разрешениезаписи,...

Номер патента: 1190557

Опубликовано: 07.11.1985

Автор: Курочкин

МПК: G06F 11/20, H05K 10/00

Метки: блоков, переключением, резервных

...сохраняются и на выходах 48 блока 3, подключенных к входам блока анализа отказов. Отличие (от известного устройства) в подключении блока 3 состоит в том, что контрольный вход 16 подключается не к информационному выходу основного блока, а к информационному выходу коммутатора, что дает возможность контролировать и резервный блок.Устройство работает следующим образом,По сигналу начальной установки устанавливаются элементы памяти основного и резервного блоков, а также блоков встроенного контроля, анализа отказов и коммутатора. При этом коммутатор подключает к информационному выходу устройства выход основного блока, на обоих выходах блока анализа отказов устанавливаются нулевые сигналы, По сигналу первого строба происходит прием...

Номер патента: 1191903

Опубликовано: 15.11.1985

Авторы: Дадашев, Кубарев, Семенов

МПК: G06F 1/02

Метки: генератор, функций

...временных диаграммах показаны формируемый аналоговый сигнал, исход"З 5 ная последовательность тактовых импульсов, последовательность импульсов,соответствующих моментамположи- тельных единичных приращений амплитуды формируемого сигнала, последовательность импульсов, соответствующихмоментам отрицательных единичных приращений амплитуды формируемогосигнала, сформированный с применениемступенчатой аппроксимации аналоговый 45сигналВыход формирователя 1 соединен с , входом счетчика 4 адреса,выходы младших разрядов кбторого подключены кадресным входам блоков 6 и 7 памяти, выходы которых подключены соответственно к информационным входам .мультиплексоров 8 и 9,выходы которых.соответственно подключены к входампрямого и обратного счета реверсивно....

Номер патента: 1191904

Опубликовано: 15.11.1985

Авторы: Гончаров, Горелов, Шафир

МПК: G06F 1/02

Метки: генератор, периодических, сигналов, цифровой

...Эта операция осуществляется по известной технологииввода данных. в перепрограммируемыепостоянные запоминающие устройства.Установка коэффициента делениячастоты наделителе 2 частоты, Этаоперация выполняется для обеспечениязаданной частоты воспроизведенияизвестной функции.Установка ключа 44 в одном иэ двухфиксированных положений для организации прямого или совмещенного реажима работы реверсивного счетчика35. При разомкнутом положении ключа44 реализуется прямой режим работы1при замкнутом - совмещенный,у становка ключа 45 в одно из двухфиксированных положений для управления полярностью выходного сигналацифрового генератора, При разомкнутом ключе 45 обеспечивается постоянство полярности выходного сигнал апри замкнутом ключе 45...

Номер патента: 1191905

Опубликовано: 15.11.1985

Автор: Коншин

МПК: G06F 3/05

Метки: ввода, информации

...развязки, входы и выходы 11 - 1,4.Предлагаемое устройство работает следующим образом.На соответствующие входы 14 муль з типлексора 1 поступают аналоговые сигналы с датчиков объекта. При подаче на вход 13 синхроимпульса с объекта, в данном случае импульса "Начало цикла", ЭВМ по управляющему вхо ду 12 принимает импульс и подготавливается к приему информации с устройства сопряжения в соответствующую ячейку памяти ЗВМ текущий момент времени отсчета (от внутреннего генера- З 5 тора ), в который будет производиться .опрос аналоговых датчиков. Одновременно через блок 8 гальванической развязки подключается блок 3 управления, который через мультиплексор 1 0 соединяет аналоговый сигнал первого датчика с измерительным входом АЦП 2. . На...

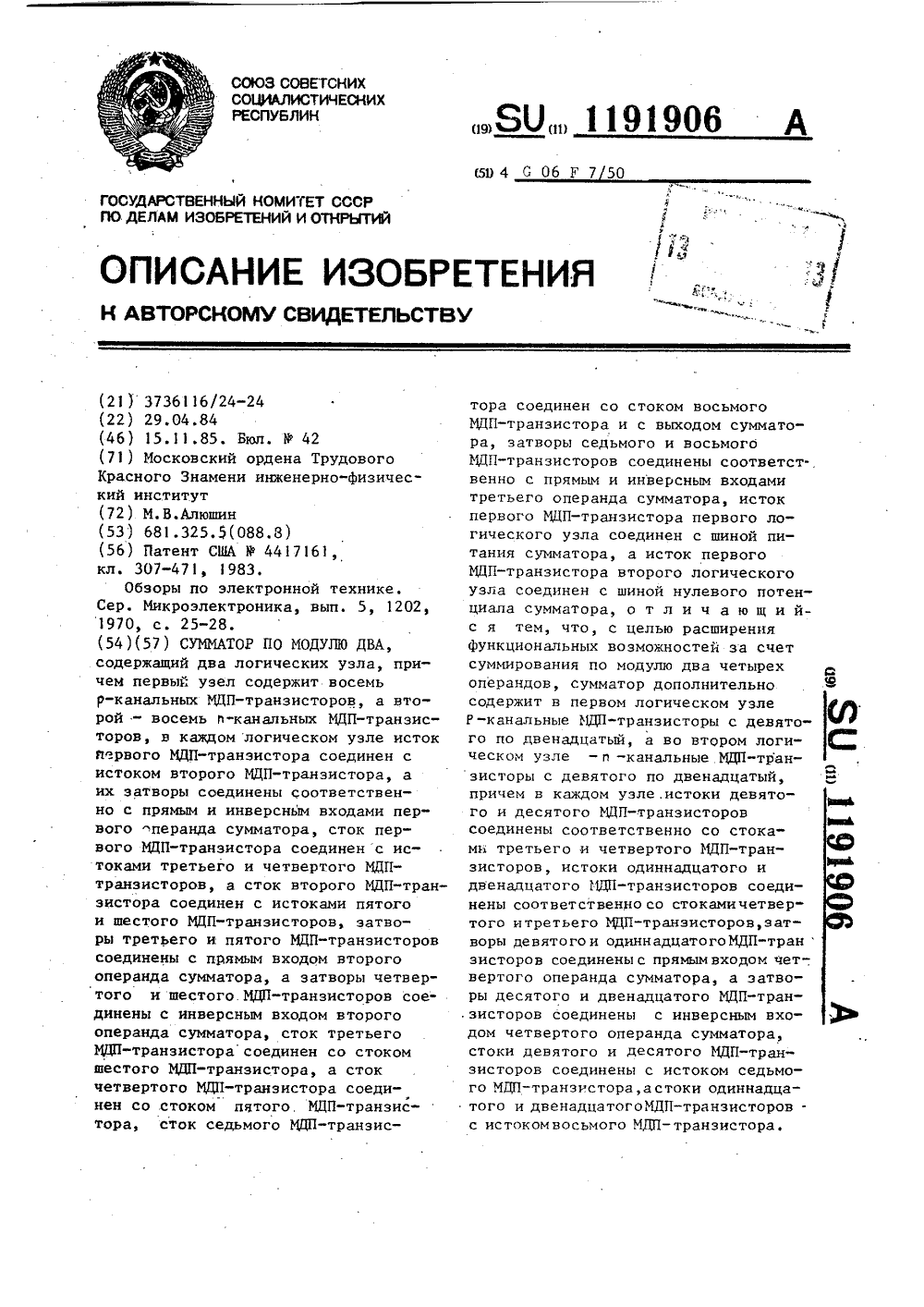

Номер патента: 1191906

Опубликовано: 15.11.1985

Автор: Алюшин

МПК: G06F 7/50

Метки: два, модулю, сумматор

...в первом логическом узлеР -канальные МДП-транзисторы с девятого по двенадцатый, а во втором логическом узле - о -канальные.МДП-транзисторы с девятого по двенадцатый,причем в каждом узле. истоки девятого и десятого МДП-транзисторовсоединены соответственно со стоками третьего и четвертого МДП-транзисторов, истоки одиннадцатого идвенадцатого МДП-транзисторов соединены соответственно со стокамичетвертого и третьего МДП-транзисторов,затворы девятого и одиннадцатого МДП-транэисторов соединены с прямым входом чет-,вертого операнда сумматора, а затворы десятого и двенадцатого МДП-тран.зисторов соединены с инверсным входом четвертого операнда сумматора,стоки девятого и десятого МДП-транзисторов соединены с истоком седьмого...

Номер патента: 1191907

Опубликовано: 15.11.1985

Авторы: Грузных, Дмитриев

МПК: G06F 7/52

Метки: двоичных, дополнительном, коде, умножения, чисел

...выходами соответственно 12, 13 и 14 подключены в соответствии со значениями своих весов с входами одноразрядных су маторов 2 матрицы. Входы эле- З 0 ментов И 1 матрицы соединены с входами Ь и 7. Входы сумматора 5 по мо; дулю два подключены к входам 8 и 9. Информационные входы преобразователей 3 и 4 соединены соответственно с входами Ь и 7, а входы управления включением - с входами 9 и 8. Выходы суммы последних в каждом столбце сумматоров 2 матрицы соединены с выходами 1 О. Выход 40 сумматора 5 по модулю два подключен к выходу 11.Устройство работает следующим образом.В прямом коде при выполнении опе рации умножения осуществляется умножение модулей по формуле)Е) = х 1 1 у 1. (1)Знак результата умножения определяется иэ выражениязхп Е...

Номер патента: 1191908

Опубликовано: 15.11.1985

Авторы: Криворучко, Крищишин, Черкасский

МПК: G06F 7/552

Метки: вычисления, квадратного, корня

...входу триггера, прямойвыход генератора тактовых импульсовподключен к счетному нходу триггера,инверсный выход генератора тактовыхимпульсов подключен к входу синхронизации сдвигоного регистра, выходыпервого, третьего, пятого, седьмогои девятого разрядов сдвигового регистра являются соответственно первым, вторым, третьим, четвертым ипятым выходами блока синхронизации,второй вход элемента И блока синхронизации является перным входом блока синхронизации, а соединенные между собой входы сброса сдвигового регистра и триггера являются вторымвходом блока синхронизации,2Вычисление функции у = Гх от аргумента х (2 ( х ( 2 ) производится следующим образом. В формате с плавающей запятой аргумент х представляется н виде где х -...

Номер патента: 1191909

Опубликовано: 15.11.1985

Авторы: Крищишин, Черкасский

МПК: G06F 7/556

Метки: двоичных, конвейерное, массивов, потенцирования, чисел

...45разрядов второго регистра 5 соединеныс адресными входами первого блока.памяти 6 и входами пятого регистра10. Выходы первого сумматора 7 соединены с входами четвертого регистра9. Выходы, четвертого регистра 9 соединены с входами квадратора 11, выходы которого соединены с входамиседьмого регистра 13, Выходы пятогорегистра 10 соединены с входами восьмого регистра 14. Выходы восьмогоегистра 14 соединены с адреснымиходами второго блока памяти 15,09 4Кроме этого, выход первого разрядавосьмого регистра 14 соединен с входом элемента НЕ 16 и управляющим входом коммутатора 19, Выходы второгоблока памяти 15 соединены с вторымивходами третьего сумматора 18, первые входы которого соединены с выходами седьмого регистра 13 со сдвигомна один разряд...

Номер патента: 1191910

Опубликовано: 15.11.1985

Авторы: Костинский, Пронин, Хамелянский, Цесин

МПК: G06F 11/00

Метки: восстановления, процессора, работы

...серии синхросигналов осуществляется с помощью грущы элемен тов И 29. 5Узел 3 прерываний предназначендля принудительной передачи управления микропрограммам обработки особых случаев - сбоев. В случае сбояузлом 3 формируется запрос на микро- Опрограммное прерывание, который выдается в блок 2 микропрограммногоуправления. Кроме запроса в блок 2передается начальный адрес микропрограммы обработки сбоевПосле 15,удовлетворения запроса формируется сигнал, сбрасывающий источникзапросов - регистр 4.Устройство для восстановленияработы процессора работает следующим образом,При включении процессора всеего элементы приводятся в исходноесостояние. Так, при возбуждении входа 23 начальной установки устройства производится установка в нулевое состояние...

Номер патента: 1191911

Опубликовано: 15.11.1985

Авторы: Мигалин, Шмелев

МПК: G06F 11/22

Метки: узлов, цифровых

...соединенс входами останова блока ввода и генератора тактовых импульсов, Ф -й выход дешифратора соединен с вторымвходом второго элемента ИЛИ, выходпервого элемента ИЛИ соединен с вхо.цом элемента НЕ, выход которого соединен с вторыми информационнымивходами сумматоров по модулю двагруппы,2В схеме в качестве блока 17 вводаи генератора тактовых импульсов 18может быть использован фотосчитыватель, так как при считывании очередного байта на синхронизирующем выходе фотосчитывания появляется импульссинхронизации, Может быть использован любой серийна- выпускаемый анализатор, например анализатор логический шестнадцатиканальный,Устройство для контроля цифровыхузлов работает в следующих режимах:загрузка регистров сдвига, проверкацифрового узла и...

Номер патента: 1191912

Опубликовано: 15.11.1985

Авторы: Гладштейн, Комаров, Шубин

МПК: G06F 11/28

Метки: программ, хода

...из процессора 1 и возбуждает выходные каналы внешней шины 6, По выходным каналам внешней ши ны 6 данные иэ устройства ввода-вывода 4 в виде управляющих воздействий поступают на регулируемый объект.После возбуждения последнего выходного канала внешней шины 6 процессор 1 вновь переходит к опросуустройства ввода-вывода 4, чем осуществляется циклическое воспроизведение программы функционирования уст", ройства.35Для надежного функционированиявсего устройства должно быть обес-.печено надежное исполнение его управляющей программы, состоящей иэ кабо- ливающий их в исходное состояние,ра команд, хранящихся в первом блоке постоянной памяти 2. Однако вреальных условиях нормальное исполнение программы может нарушатьсявследствие различных причин:...

Номер патента: 1191913

Опубликовано: 15.11.1985

Авторы: Денисенко, Литвиненко, Павлов, Скиданов, Шидловский

МПК: G06F 13/00

Метки: ввода-вывода, информации

...адреса процессорной системы в качестве канала вывода информации.На чертеже представлена схема 5 устройства. для ввода-вывода информации.Устройство содержит двунаправленный параллельный регистр 1, информационные входы-выходы которого, 20 являющиеся информационными входами- выходами первой группы устройства, подключаются к шине 2 данных процессорной системы 3, а информационные входы-выходы второй группы, являющиеся информационными входами-выходами второй группы устройства, служат для обмена информацией с внешними устройствами. Входы разрешения записи ч чтения регистра 1, являю щиеся входами "Запись в память" 4 и "Чтение из памяти" 5 устройства, подключаются к соответствующим линиям управления процессорной системы, а также соединены с...

Номер патента: 1191914

Опубликовано: 15.11.1985

Авторы: Жабыко, Зотов, Коршунов, Коршунова, Солодихин, Солодовников

МПК: G06F 13/28

Метки: информации, ленте, магнитной, между, накопителями, передачи

...- повышение дос-товерности передаваемой информации.На чертеже приведена функциональная схема устройства передачи информации,Устройство содержит блок 1 приема информации, блок 2 контроля информации, группу элементов И 3, 15триггер 4 блокировки, генератор 5прямоугольных импульсов, элементИЛИ б, блок 7 буферной памяти, блок8 формирования признака заполнениябуферной памяти, выходы 9 и 10 блока 2.Блоки приема 1 и контроля 2 информации стандартны и могут бытьвыполнены по схеме аналогичных блоков, например УЛ .ЕС( см, 25Е 13.057.027 ТУ ), Блок 7 буфернойпамяти представляет собой запоминающее устройство на регистрах сдвига и может быть выполнен на микросхемах типа 1402, 1403, 1404, 1405,2401, 2405, 2416, К 155 ИР 13 и т.п.Блок 8...

Номер патента: 1191915

Опубликовано: 15.11.1985

Авторы: Горбачев, Пуйто, Сакун, Тушин

МПК: G06F 15/16

Метки: вычислительной, вычислительных, машин, многопроцессорной, системе, сопряжения

...триггера 5 ответа, являющийсявыходом 38 квитирования, долженбыть соединен со всеми смежнымиустройствами, а именно с одним изих входов квитирования,.Регистр 6 приема информации обес"печивает хранение принятой извнеинформации.Буферный усилитель 7 информацииобеспечивает передачу принятой информации в ЭВМ для обработки,Буферный усилитель 8 подтверждения предназначен для выдачи в ЭВИ че"реэ второй информационный выход 29устройства состояния группы иэ Нвходов подтверждения.Коммутатор 9 запросов обеспечивает выбор одного иэ сигналов запросана установление сеанса связи, поступивших на один из его внешнихвходовКоммутатор 10 сопровождения предназначен для выбора одного из входов 37 сопровождения, соединенного стем смежным устройством, с...

Номер патента: 1191917

Опубликовано: 15.11.1985

Автор: Флоренсов

МПК: G06F 17/10

Метки: аргументов, вычисления, двух, функций

...блок 9 умножения, второй блок . 10 умножения, коммутаторы 11 - 14, 25 буферные регистры 5 и 16, блок 17синхронизации.Вычисление значения функции Р(х,у) и устройстве производится на основе соотноиения 2ется соответствующим остаточным членом ряда Тейлора функции и имеет поэтому порядок М 2 З", М выражается через частные производные третьего порядка функции Р(х,у). Поэтому надлежащим выбором параметра К можно сделать погрешность аппроксимации (1),выходящей за пределы используемой Разрядной сетки.Устройство работает в четыре такта, определяемые блоком 17 синхронизации. Блок 5 памяти хранит таблицы значений коэффициентов Ф - ф, снимаемых соответственно с выходов 1 - 6-го этого блока и зависящих от поступающих на вход блока 5 памяти значений...

Номер патента: 1191918

Опубликовано: 15.11.1985

Автор: Детков

МПК: G06F 17/17, H03H 17/06

Метки: согласованный, фильтр, цифровой

...9 и 10.ЗОПри каждом срабатывании одного изпороговых блоков (9-го или 10-го)открывается по первому входу соответствующий элемент И (12-й или 13-йПри этом через открытый по двум вхорам (1-му и 3-му) элемент И с выходагенератора 1 тактовых импульсов проходит импульс, задержанный относительно тактового импульса на тактовом входе регистра 4 сдвига.,Импульсы с выходов элементов И 12и 13 поступают на информационныевходы регистров 5 и 6 сдвига соответственно и на входы элемента ИЛИ 14.Пусть все блоки составного сигнала принимаются правильно. При этом пороговый блок 9 сработает в моментыприема 4, 5, 6, 7, 9, 11, 12 и 15-гоблоков составного сигнала, а пороговый блок 10 - в моменты приема 1, 23, 8, 10, 13 и 14-го блоков составного сигнала. При...

Номер патента: 1191919

Опубликовано: 15.11.1985

Авторы: Крылов, Соколов

МПК: G06F 17/18

Метки: анализа, случайных, статического, чисел

...14-16, третий вход второго элемента И 14 соединен с прямым. выходом(Н+1)-го элемента ИЛИ 10, а инверсный выход - с третьими входами третьего и четвертого элементов И 15 30и 16 1-й вход (Н+1)-го элементаИЛИ 10 первой группы соединен с прямым выходом 1-го элемента ИЛИ 10первой группы и с первым входом1-го элемента И 9, вторые входы элементов И 9 объединены и подключены квыходу второго элемента И 14 и квходу (И+1)-го счетчика 6, разрядныевыходы которого соединены с первыми19919 тех разрядов, где на выходе схемы 3сравнения будет разрешающий потенци.ал. При поступлении на вход 17 устройства второго числа х 2 осуществлян 5 ются процессы, аналогичные указаннымвыше. Идентичные процессы происходятдо тех пор, пока при поступлениинекоторого -го...

Номер патента: 1191920

Опубликовано: 15.11.1985

Автор: Каплан

МПК: G06F 17/18

Метки: оценки, сигнала, текущей, уровня

...выбора центрального отсчета; на фиг.3 - блок-схема блока управления Устройство для текущей оценки 10уровня сигнала содержит аналогоцифровой преобразователь 1, регистр 2, блок 3 управления, мультиплексор 4, коммутатор 5 иблок 6 выбора центрального отсче- . 15та. Блок 6 содержит компараторы 7,реверсивные счетчики 8, элементНЕ 9, элементы И 1 О и 11, элементы ИЛИ 12 и 13, элементы ИЛИ-НЕ 14,выходной элемент ИЛИ-НЕ 15, группу 16 элементов памяти.Блок 3 содержит генератор 17 снепрерывной последовательностьюимпульсов, счетчики 18 и 19, триггеры 20 и 21, счетчик 22, мультиплексор 23, элементы задержки 24и 25, одновибратор 26, элементыНЕ 27-29, элемент ИЛИ-НЕ 30, элемент И-НЕ 31, элементы И 32 - 36и вывод 37 начальной установки. 30Количество....

Номер патента: 1193652

Опубликовано: 23.11.1985

Авторы: Гузик, Карпенко, Криворучко, Секачев

МПК: G06F 1/02

Метки: генератор, периодических, функций, цифровой

...записи счетчика 6 и регистров 10,11,18 и 19.Одновременно на вход 26 сопровождения данных генератора поступают импульсы сопровождения параллельных кодов параметров, которые, проходя через элемент И 23 на счетный вход счетчика 22, каждый раэ увеличивают его значение на единицу.Код 001 на выходах счетчика 22 вызовет появление на первом выходе дешифратора 21 импульса записи данных в счетчик 6, который разрешит запись в этот счетчик кода начального значения задаваемой функции, определяющего начальную фазу функции и посту 1193652 ала на единичном выходе йб-триггера55 3 разрешает прохождение тактирующих 5 0 15 20 25 30 35 40 45 50 пающего на информационные входы этого счетчика с входа 25 генератора через элементы И 16 группы.Код 010...

Номер патента: 1193653

Опубликовано: 23.11.1985

Авторы: Великая, Волощук, Дрозд, Кравцов, Полин, Стручев

МПК: G06F 1/04

Метки: задержки, информации, программируемой

...1.Вовторой половине такта информация свыхода входного регистра 1 записывается в накопитель 3 по тому же адресу, по которому в первой половине1 этого же такта было произведено считывание.11936Изобретение относится к запоминающим устройствам и может быть использбнано в качестве цифровой задержки.Цель изобретения - упрощение устроства и повышение быстродействия.На чертеже представлена структурная,схема устройства для программируемой задержки ицформацци.Устройство содержит входной регистр 1, блок 2 синхронизации, накопитель 3, регистр 4 кода задержки,элемент 5 задержки, выходной регистрб, счетчик 7, информационный вход 8устройства, вход 9 кода задержки,вход 10 сигнала приема кода задержки, сицхровход 11 устройстьа, выход12...

Номер патента: 1193654

Опубликовано: 23.11.1985

Авторы: Иванов, Чулошников, Шульц

МПК: G06F 1/04

Метки: измерительной, многоканальной, синхронизации, системы

...которого однозначно соотв тствует номеру активного канала устройства.Так как датчики, подключаемые к соответствующим входам устройства, срабатывают спарадически,то и поток сообщений от них носит спарадический характер.Сущность изобретения заключается в том, что в устройстве производится циклический опрос всех и каналов устройства с целью выявления Факта поступления команды. При этом синхронно с опросом каналов тактируют счетчик 8, разрешая запись в случае приема команды в одном или нескольких из (п) адресов блока 9 памяти и выдачу на выходы 15 устройства из блока 9 памяти кода времени счетчика 3, зафиксированного в предыдущем цикле опроса каналов. В последующем цикле опроса вновь записывают поступающий со счетчика 3 код времени...

Номер патента: 1193655

Опубликовано: 23.11.1985

Автор: Керимов

МПК: G06F 3/00

Метки: кода, параллельный, последовательного

...4 соединены с вторыми входами выходного регистра. Триггер :5 предназначен для выдачи разреша" ющего сигнала на формирователь 2 сигналов запроса при поступлении на его первый вход сигнала элемента ИЛИ 11.Схема 7 сравнения сравнивает коды, поступающие со счетчиков 3 и 8, при равенстве на его выходе "1".Счетчик 8 предназначен для подсчитывания количества информационных битов, поступающих на первые входы 17 и .16 устройства, т.е. сигналов "Лог,1" и "Лог.О", соответственно.Счетчик 8 работает на вычитание, предварительно по установочному вхо, ду в него записывается число 10001. Счетные выходы счетчика 8 соединены с вторыми входами схемы 7 сравнения.Блок 9 управления принимает код команды из регистра 15 команд и записывает в счетчик 24. В...

Номер патента: 1193656

Опубликовано: 23.11.1985

Авторы: Калинин, Пресняков, Фомичев

МПК: G06F 3/02

Метки: ввода, информации

...второй вход и выход поступают навход двигателя 12 частоты, на выходе которого и соответственно напервом информационном входе переключателя 13 присутствуют импульсынизкой частоты скважности 2 (чередо Ванне 1 и О )При включении ключа 2 импульсы сгенератора 1 через его замкнутые кон, такты устанавливают триггер 3 в единичное состояние по его запускающе му входу, Сигналом логической "1" спрямого выхода триггера 3 по первому входу открывается первый элементИ 5, и импульсы через второй вход ивыход элемента И 5 начинают поступать на счетный вход счетчика 10.При нажатом ключе 2 на установоч"ный вход счетчика 10 также поступаютимпульсы с генератора 1 и счетчик 10продолжает оставаться в обнуленномсостоянии.При отпускании ключа через времявыбранное...

Номер патента: 1193657

Опубликовано: 23.11.1985

Авторы: Аляев, Беляков, Викентьев, Завьявкин, Рачинский

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...третьего элемента И, первый и второй входы которого соединены соответственно с вторым настроечным входом модуля и выходом третьего элемента ИЛИ, входы которого соединены с первым и вторым информационными входами модуля, третий информационный вход модуля соединен с первым входом четвертого элемента ИЛИ и первым входом четвертого элемента И, выход которого соединен с третьим входом второго элемента ИЛИ, выход которого соеди, нен с выходом модуля, о т л и ч а - ю щ и й с я тем, что, с целью упрощения моцуля, первый и второй информационные входы модуля соединены с вторым и третьим входами четвертого элемента И соответственно, первый настроечный вход модуля .соединен с вторым входом четвертого элемента ИЛИ, выход которого соединен с третьим...

Номер патента: 1193658

Опубликовано: 23.11.1985

Авторы: Дорошин, Перегудов

МПК: G06F 7/04

Метки: двоичных, сравнения, чисел

...триггеры 8 и 9, элемент И 10, выходы1.1-13 устройства.Устройство работает следугощимобразом.Перед началом сравнения по входу5 начальной установки поступаетсигнал сброса и устанавливает .триггеры 8 и 9 в нулевое состояние. Первое сравниваемое числоподается по входу 2 таким образом,чтобы в и-разрядном счетчике 1установилось его инверсное значение,После этого по входу 3 через элемент ИЛИ б на информационный вход. младшего разряда счетчика 1 поступает второе число в виде число-Импульсной последовательиости. Когдавторое число передано, по входу 4разрешения сравнения поступает сигнал, и ца одном из выходов 11-13формируется результат сравненияв виде единичного сигнала. На выходах 11-13 результат сравнения сохраняется до поступления сигналаца...

Номер патента: 1193659

Опубликовано: 23.11.1985

Автор: Горохов

МПК: G06F 7/04

Метки: двоичных, двух, разрядных, сравнения, чисел

...2 р-го разряда первого числа устройства и входом прямого значения 2 р-го разряда второго числа устройства, пятый вход х-й ячейки сравнения Б-го яруса соединен с третьим выходом (2-1)-й ячейки , сравнения (Б)-го яруса, шестой вход 1-й ячейки сравнения Б-го яруса соединен с третьим выходом (21.)-й 59ячейки сравнения (Б)-го яруса, в каждой ячейке сравнения Б-го яруса пятый вход ячейки соединен с вторыми входами первого, второго и третьего элементов И-НЕ, шестой вход ячейки подключен к третьим входам второго и третьего элементов И-НЕ, третий и четвертый входы ячейки соединены с четвертыми входами соответственно второго и третьего элементов И-НЕ, выходы второго и первого элементов И-НЕ являются соответственно вторым и третьим выходами...

Номер патента: 1193660

Опубликовано: 23.11.1985

Авторы: Захаров, Квасницкий, Красавцев, Кустов

МПК: G06F 7/06

Метки: кодов, параллельной, сортировки

...результатов сортировки. кИ подключены к вторым группам вхо-дов узлов сравнения соответственно,первого и второго блоков сортировки, вход перекоммутации устройства соединен с управляющими входами.элементов И всех подгрупп вторыхгрупп дополнительных узлов коммутации и через элемент НЕ - с управляющими входами элементов И всехподгрупп первых групп дополнительных узлов коммутации, вход съемарезультатов сортировки устройстваподключен к управляющим входамэлементов И первых и третьихгрупп узлов коммутации и через элемент НЕ - к управляющим входамэлементов И вторых и четвертых группузлов коммутации. Рассмотрим работу устройства в режиме сортировки ходов по возрастанию. Работа устройства выполняется за семь рабочих тактов.Б такте Со подаются...
