G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 898410

Опубликовано: 15.01.1982

Автор: Лопатин

МПК: G06F 3/02

Метки: ввода, информации

...соединены с выходами первого регистра.Введение в устройство второго регистра позволяет заменить двухтактный режим работы клавиатуры однотактным при вводе символов, относящихся к одной зоне, что позволяет повысить быстродействие, Кроме того, наличие второго регистра позволяет уменьшить число ошибок оператора и повысить скорость ввода за счет замены многокла-, вишного кодирования вводимых в ЭВМ символов одноклавишным при сохранении многоклавишных комбинаций в относительно редкой операции - переключении регистра зон.Третий одновибратор предназначен для управления сменой информации в регистре зон, а триггер, введенный в устройство, позволяет выполнять опера5 8984 ции кодирования символов и перехода от одной зоны алфавита к другой с...

Номер патента: 898415

Опубликовано: 15.01.1982

Авторы: Безяева, Седиков, Ходякова

МПК: G06F 3/153

Метки: вывода, информации

...исходная координата изображения может отличаться в пределах экрана ЭЛТ 8 от предыдущей координатытоцки на экране ЭЛТ 8. В зависимостиот разности этих координат время вывода начальной точки изображения наэкране ЭЛТ 8 может быть разным и вычислено с целью уплотнения времени.Импульс записи по шине 17 записи числа записывает в промежуточный регистр10 код числа предыдущей информации,которая с выходов регистра 10 поступает на входы первого числа сумматора 11.На входы второго числа сумматора11 синхронно с задержанным импульсомшины 17 записи числа поступает код начальной координаты последующей информации, который вычитается из предыдущего числа, записанного в промежуточ"ный регистр 10, что обеспечивает навыходе сумматора 11 абсолютную...

Номер патента: 898416

Опубликовано: 15.01.1982

Авторы: Мингалеев, Пластун

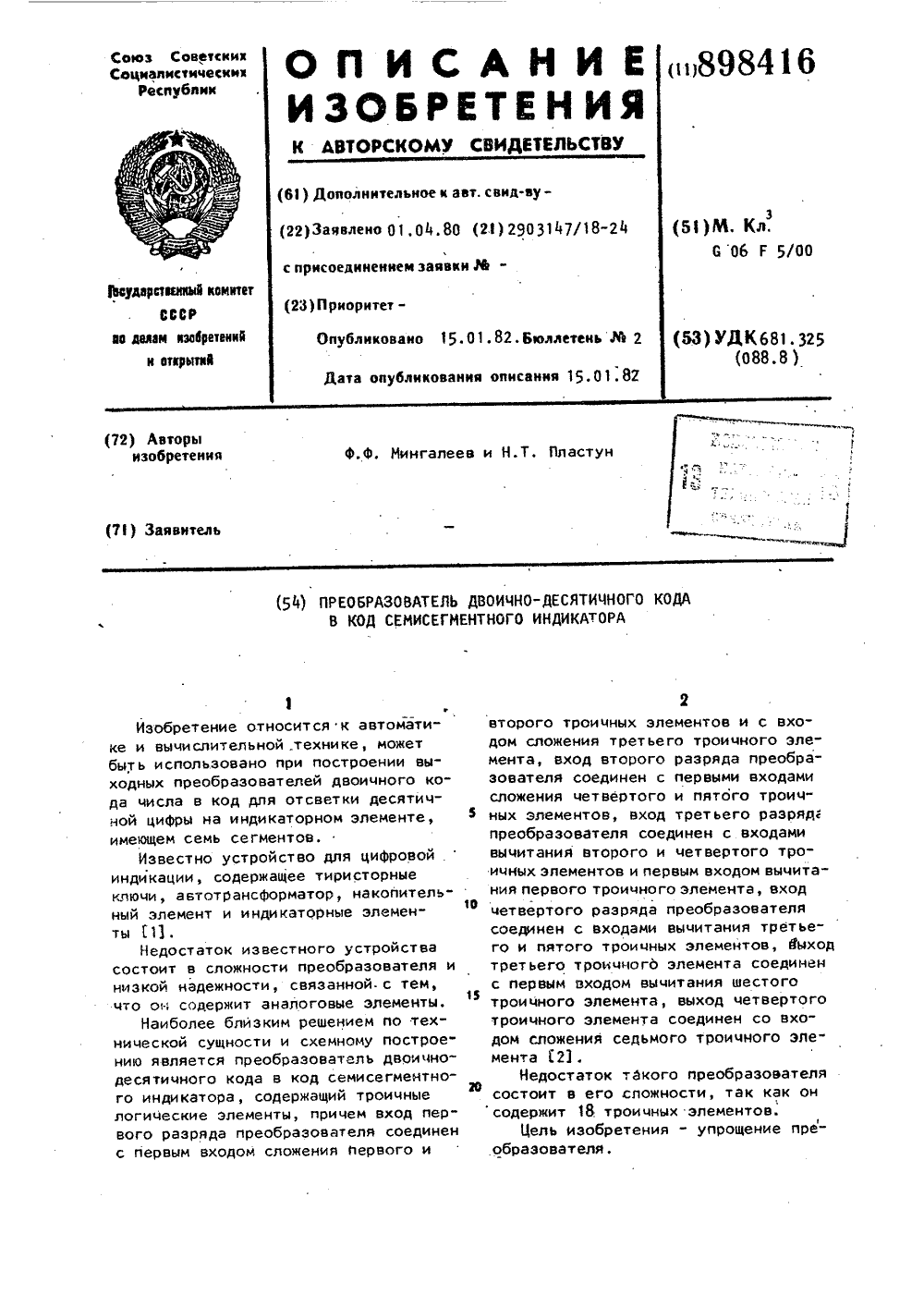

МПК: G06F 5/00

Метки: двоично-десятичного, индикатора, код, кода, семисегментного

...содержит первую ступень преобразователя - элементы 1-5 и 8, вторую ступень - элементы 6, 7 и 9- 13 ЗФ На входы Х -Х преобразователя подаются кодовые комбинации в двсичной . форме (по входу Х 1 с весом 2", по входу Х -2 л, по входу Х -2 , по входу Ху -2 ф), при этом на выходах Г, -Г преобразователя появляются кодовые комбинации, однозначно соответствующие входной комбинации сигналов. При подаче двоичного кода на входы Хл -Х преобразователя "1" представляется сигналом положительной полярности, а "О"- сигналом отрицательной полярности.На выходах Гл -Г появляются положительные сигналы в соответствии с табл, 2.7 8984Если выходы Р -Г подсоединить через усилители к сегментам (1 сс) индикаторного элемента (например, люминофора) один к...

Номер патента: 898420

Опубликовано: 15.01.1982

Авторы: Бураков, Полищук

МПК: G06F 7/02

Метки: двоичных, сравнения, чисел

...входы других элементов ИЛИ-НЕ2, Выходы элементов ИЛИ 3 и 4 последнего разряда устройства соединены свходами элемента ИЛИ-НЕ,5.Устройство работает следующим образом.Сравниваемые коды А и В подаютсяна ВходЫ а, а; и Ь,1, Ь, (1=1, 2,и) элементов,ИЛИ"НЕ 2 ячеек 1,сравнения. В случае, если а =Ь=О, то а=Ь =1. При этом на выходах элементовИЛИ-НЕ 2 нулевые сигналы, Если а =Ь 1=1, то на выходах .элементов ИЛИ-ЙЕ 2.также нулевые сигналы, Таким образом,при равенстве сигналов а =Ь; на входах запрета следующего младшего раз"ряда устройства имеют место нулевыесигналы и, следовательно, разрешается операция сравнения в (1-1)-м раз"ряде,В слуцае, если а,=1, а Ь =0(а =О,Ь =1)то на выходе одного из элементов ИЛИ-НЕ 2 нулевой сигнал, а навыходе другого...

Номер патента: 898421

Опубликовано: 15.01.1982

Автор: Шевелев

МПК: G06F 7/04

Метки: сравнения, чисел

...содержится по и сердечников и и диодов (п=2,3,),шины 5, 5,. , 5 и 61 66, записи чисел, шину управления 7,шину 8 начальной установки, Обмоткиначальной установки на сердечниках первой и второй группы включены встречно, что обеспечивает начальную установку по шине 8 начальной установкисердечников каждой группы в противоположных направлениях, Шины записи чисел имеют обмотки записи на всех сердечниках первой группы, которыесоединены согласно, а на сердечникахвторой группы - по одной обмотке,соединенной встречно для одного числаи согласно для другого числа. Такоевключение обмоток записи обеспечивает установку в состояние +В толькоодного сердечника на любом наборесравниваемых чисел, Обмотки распределения объединены в две параллельныегруппы,...

Номер патента: 898422

Опубликовано: 15.01.1982

Авторы: Березенко, Гладыш, Калинин, Корягин, Репетюк

МПК: G06F 7/50

Метки: многовходовое, суммирующее

...введения й управляемых блоков инверсии, а также использования входов полных одноразрядныхсумматоров первых и вторых линеек для 4подачи на них операндов получена возможность алгебраического суммированиялюбого числа слагаемых с минимальными затратами оборудования.Для дополнительного расширенияфункциональных возможностей устройства в него могут быть введены элементы памяти, позволяющие использо"вать устройство в качестве вычислительной ступени конвейерной системь 1.На чертеже приведена схема четырехаходового и-разрядного суммирующего устройства. 4Каждый разряд устройства разделенна линейки 1-ч (показаны штриховымилиниями). На информационные входыа 3 Б, с, д (где )=0,1п),поступают цифры и разрядов четырехслагаемых, которые передаются...

Номер патента: 898423

Опубликовано: 15.01.1982

Автор: Казаков

МПК: G06F 7/52

Метки: двоичных, деления, чисел

...кодом на первый входсумматора. На чертеже условно показаны схемы передачи для одного разряда. Устройство работает следующим образом.В исходном состоянии делитель в дополнительном коде со знаком записывается в регистре 1, делимое (ос 5 Ь0 15 20 25 35 40 45 50 55 таток) - регистре 2. Частное со знаком образуется при сдвигах влево врегистре 4. Знаки делимого, делителяи частного находятся перед старшимзначащим разрядом числа и занимаютодин разряд.Дополнительный триггер 5 в начале каждого шага сложения кода делителя с кодом очередного остатка устанавливается в единичное состояние.В конце сложения, если возникает перенос из нулевого разряда сумматора,содержимое дополнительного триггера инвертируется, Фиксируя знак очередного остатка....

Номер патента: 898424

Опубликовано: 15.01.1982

Авторы: Барметов, Евтеев

МПК: G06F 7/52

Метки: деления, умножения

...не являютсяболее сложными и аппаратуроемкими./ Формула изобретения ПРиведение результата к форме с фиксированной запятой осуществляется блоком сдвига 5 путем сдвига выхода потенцирующего Функционального преобразователя 4 относительно выхода уст" ройства вправо или влево в зависимости от знака на выходе алгебраическо" го сумматора 3 на число разрядов, ука 55 Поставленная цель достигается тем,что в устройство введен бЛок сдвига,причем входы логарифмирующих функциональных преобразователей соединены со входами операндов устройства,выходы логарифмических преобразова:телей соединены со входами алгебраического сумматора, выходы младшихразрядов которого соединены со входами потенцирующего Функционального преобразователя, выходы которого...

Номер патента: 898425

Опубликовано: 15.01.1982

Авторы: Мельник, Черкасская, Черкасский

МПК: G06F 7/52

Метки: деления

...в регистр 3,запись первой цифры частного с выхода знакового разряда сумматора 5 ви-й разряд регистра 4 (первого вычислительного блока). Одновременно в регистры 2 и 3 поступают значения второй пары чисел,В первом вычислительном блокепроизводят деление второй пары чи"сел, а во втором получают второй результат деления первой пары чисел,В третьем такте результаты вычис"лений, полученные во втором вычисли"тельном блоке 1, записывает в третийвычислительный блок, а результатыпервого вычислительного блока " вовторой. В освободившиеся регистры 2и 3 первого блока поступает третьяпара чисел. Первая цифра частного отделения второй пары чисел записывает"ся с регистра 4 первого вычислительного блока 1 в регистр 4 второго вычислительного блока со...

Номер патента: 898426

Опубликовано: 15.01.1982

Авторы: Дауров, Кнышев

МПК: G06F 7/548

Метки: координат, преобразования

...схемы 16. Во втором такте щ выходной сигнал схемы 16 вторично поступает в первый разряд регистра 3 и записывается в нем, после чего блок 25 управления осуществляет сдвиг распределителя 22 на один шаг вправо,в результате чего входной сигнал распределителя 22 поступает на его второй выход, т.е. созданы условия для формирования второго разряда кода.В результате вторичной записи проверяется правомерность записанной единицы в данный разряд, в частности, если после первого такта на выходе схемы 16 появляется единичный сигнал, то это свидетельствует о правильности единицы в данном разряде, такИ как аналоговый эквивалент сформированного цифрового кода меньше преобразуемого сигнала, если же выходной го сигнала), то записанная в первом такте...

Номер патента: 898427

Опубликовано: 15.01.1982

Авторы: Баканович, Меньков, Скуратов, Четвериков

МПК: G06F 7/58

Метки: вероятностей, законов, распределения, управляемый

...4 ИЛИ, выход которого является выходом преобразователя и соединен со входом "Сброс" циклического регистра 1 сдвига, вход сдвига которого соединен с первым выходом генератора 5 тактовых импульсов, второй выход которого соединен со входом (и+1)-го элемента И, выход первого первичного датчика 21 случайных импульсов соединен со входом первого элемента И,.другие входы элемен" тов 3 И соединены с выходами элементов 6 ИЛИ, входы каждого 1-го элемента б ИЛИ соединены с выходами первых 1 первичных датчиков 2 случайных импульсов.Принцип работы преобразователя ос" нован на преобразовании равномерно распределенных случайных импульсов свыходов первичных датчиков 2 случайныхимпульсов в произвольно распределенный поток импульсов на выходе...

Номер патента: 898428

Опубликовано: 15.01.1982

Автор: Фесенко

МПК: G06F 7/64

Метки: дифференцирующе-сглаживающее

...а вторым входомк выходу первого преобразователя кодчастота, соединенного кодовым вхо" дом с выходом первого реверсивного счетчика, суммирующий и вычитающий входы которого подключены к выходам знакового переключателя, соединенно" го информационным входом с выходом и этого устройства явельно низкие точностьие при заранее огранине изменения выходногоФормула изобретения Составитель С. КазиноНедолуженко Техред,Л. Пекарь Корректор,й. По да каз 11950/65 Тираж 731 ВНИИПИ Государственного по делам изобретений 113035, Москва, И, Рауисное митета СССоткрытийкая наб.,"Патент", г. Ужгород, ул. Проектная фил 5 89842 ства технико-экономическая эффективность устройства, а именно повышение точности дифференцирования и быстродействия, по сравнению...

Номер патента: 898429

Опубликовано: 15.01.1982

Авторы: Доронина, Лавров, Рылик

МПК: G06F 7/68

Метки: делительное, частотно-импульсное

...входом второго элемента И 5, вторыми входами импульсно-потенциальных элементов И 8 и выходом управляемого делителя частоты 2, а первый вход - с первым выходом блока управления 9, первый вход элемента И 5 подключен ко второму выходу блока управления 9, а выход - к первому входу реверсивного счетчика 3, шины сложения и вычитания которого соединены соответственно с третьим и четвертым выходами блока управления 9, а выходы реверсивного счетчика соответственно соединены с первыми входами группы импульсно-потенциальных элементов И 6, вторые входы которых объединены и подключены к пятому выходу блока управления 9, а выходы соответственно соединены с установочными входами управляемого делителя частоты 1, счетный вход счетчика импульсов 10...

Номер патента: 898430

Опубликовано: 15.01.1982

Авторы: Печень, Попков, Чеченев, Шишонков

МПК: G06F 7/68

Метки: умножитель, цифровой, частоты

...элемента исключающее ИЛИ .10.1 устанавли.вает ее выход в единицу. Этот сигнал поступает на вход элемента И 11,1 и разрешает прохождение сигнала Г /Ок выхода делителя 13. через элементы И 11,1 и И 12.0. Блок выбора синхронизирующей частоты 2 работает на пер" вом поддиапазоне. При увеличении частоты сигнала Г до частоты срабатывания частотного дискриминатора 9,1, на выходе последнего устанавливается сигнал логической единицы, При этом на выходе элемента исключающее ИЛИ 10. 1 устанавливается сигнал логичес" кого нуля, а на выходе элемента исключающее ИЛИ 10.2 - логическая единица. Этот сигнал поступает на вход элемента И 11.2 и разрешает прохождение сигнала Г,/О" с выхода делителя 13.2 через элементы И 11.2 и И 12,0. Блок 2 работает на...

Номер патента: 898431

Опубликовано: 15.01.1982

Автор: Машкин

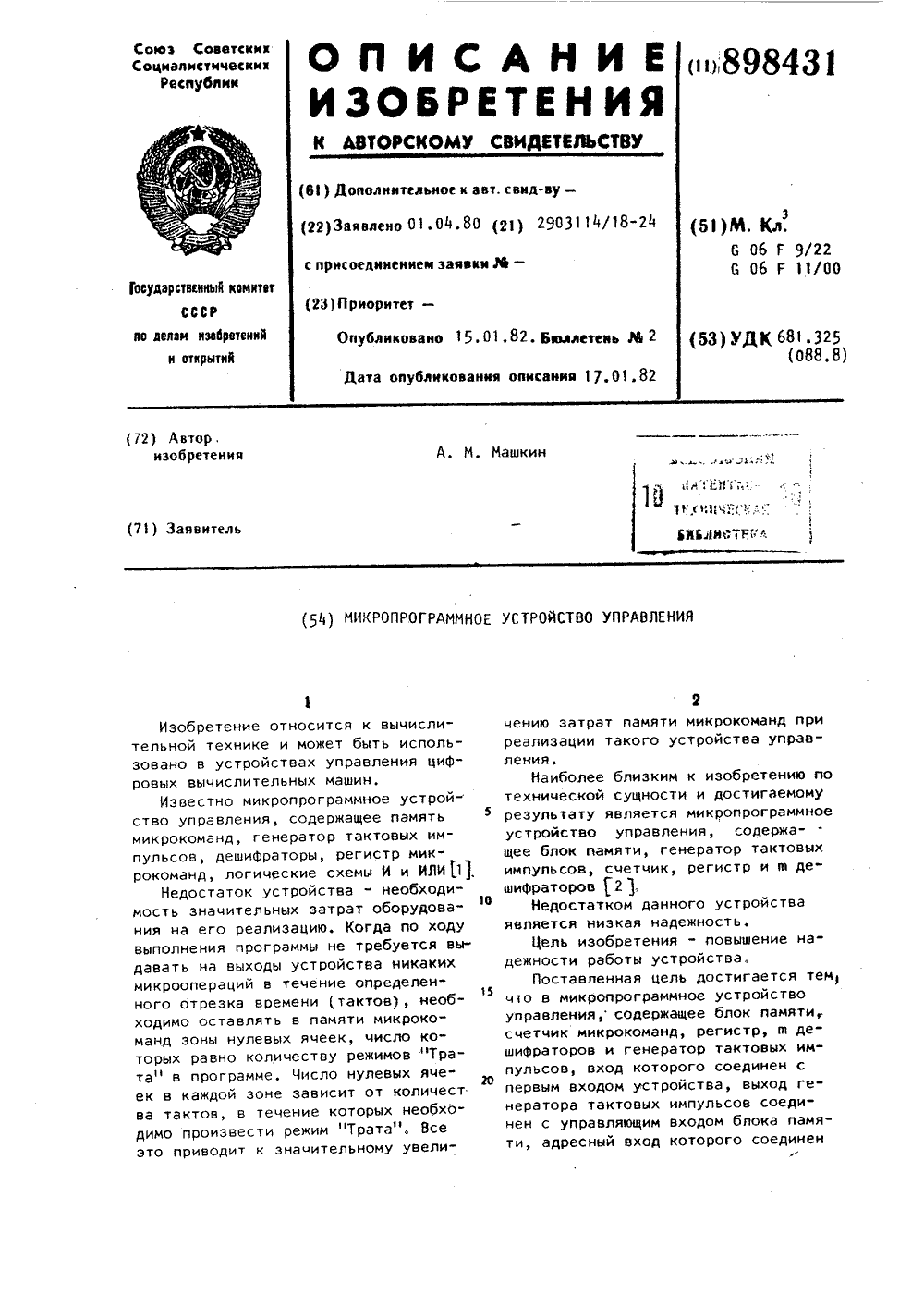

МПК: G06F 9/22

Метки: микропрограммное

...с выходами узла свертки 7, 16и схема сравнения 8 вырабатываетсигнал несравнения, сигнализирующийо сбое или неисправности устройствауправления,Чтение констант из блока памяти 12 и передача их в абоненты устройства управления происходит следующим образом.Каждому выходу дешифратора 4 поставлен в соответствии абонент устройства управления, которому производится запись константы из блока памяти 2. При возбуждении хотя бы одного из выходов дешифратора 41, наего выходе, связанном с управляющими входами остальных дешифраторов,появляется сигнал, запрещающий выработку микроопераций на выходахдешифраторов 4, 4 ., 4,;,4 Поэтому при считывании константы из щблока памяти 2 и передачи ее або.енту дешифратора 4, дешифраторы 44, 41,4 не работают...

Номер патента: 898432

Опубликовано: 15.01.1982

Автор: Тархов

МПК: G06F 9/46

Метки: значащего, разряда, старшего

...И-НЕ, где 1=1,2,(п), подключен через -й элемент НЕ к первому входу (1+1)-ого элемента И, выход каждого К-ого элемента И соединен с (к+1)-й выходной шиной устройства, где к=1, 2,(п), выход каждого 1-ого элемента И-НЕ соединен со вторым входом 1-ого элемента И, а выход Р-ого элемента НЕ, где Р=1,2,(п)подключен к второму входу (Р+1)-ого элемента И-НЕ, инверсный выход первого разряда регистра соединен со вторым входом первого элемента И-НЕ, а выход(и)-ого элемента И-НЕ подключен ковторому входу(п)-ого элемента И 11.Недостатком этого устройства является то, что оно не решает задачивыделения состояний регистра, когдаво всех разрядах записаны нули илиединица записана более чем в одномразряде,Целью изобретения является расширение функциональных...

Номер патента: 898433

Опубликовано: 15.01.1982

Автор: Стрыгин

МПК: G06F 9/50

Метки: запросов, обслуживанием

...20 устройства, группу информационных выходов 21 устройства, группу приоритетных входов 22 устройства. Работа устройства начинается подачей управляющего импульса на вход 18 и вклюцается генератор импульсов 17, С его выхода импульсы поступают на вторые входы элементов 7-9 ИЛИ 35 и на вход элемента задержки 16, Через элементы 7-9 ИЛИ импульсы проходят на входы счетчиков соответственно 10-1, уменьшая хранящиеся в них коды. В блоке элемента задерж" 40 ки 16 импульсы задерживаются и поступают на входы элементов И соответственно 13-15. При появлении нулевого кода в счетчике 1 О ( 11 или 12 ), импульс проходит через открывшийся эле-Ю :мент И 13, 14 и 15 и поступает на управляющие входы блоков 4-6 элементов И. При этом код запроса из регистра...

Номер патента: 898434

Опубликовано: 15.01.1982

Авторы: Власенко, Турлаков

МПК: G06F 9/48

Метки: прерыванием, программ

...запросом, Тогда на обоих вхо- го элемент И 18, выходной сигнал кото"дах элемента И 14 оказываются еди- рого через элемент ИДИ 21 записываетничные сигналы, и его выходной сиг- код в регистр 24, что соответствуетнал через элемент ИЛИ 21 устанавли- операции постановки запроса в оче"вает код на регистре 24, передает Редь, затем через блок элементов И 6содержимое регистра 1 через блоки 25 передает содержимое регистра 1 черезМлементов И 6 и элементов ИЛИ 20 на блок элементов ИЛИ 20 на регистр 23регистр 23 и, наконец, через элемент и, наконец, через элемент ИЛИ 26 фор"ИЛИ 26 с выхода 32 посылает в сис- мирует сигнал прерывания.тему сигнал прерывания. Этим самым Наиболее сложная последовательинициируется работа программы пре- зо...

Номер патента: 898435

Опубликовано: 15.01.1982

Авторы: Белан, Молчанов, Трудов

МПК: G06F 9/50

Метки: запросов, обслуживания

...элементов И 15 второй группыУстройство работает следующим образом,Перед началом цикла работы по кодовым входным шинам 16 на установочные входы счетчиков-регистров приоритета 3 поступают коды приоритетов,определяющие приоритет соответствующих абонентов. Запросы от абонентовпоступают по информационным входнымшинам 2 устройства в соответствующиеразряды регистра заявок 1, число разрядов которого равно числу абонентов,Это приводит к отпиранию соответствующих элементов И 15 второй группы,и импульсы с генератора импульсов 13через делитель частоты 14, в качестве которого может быть использован898135 равления 10. Начинается новый цикл работы устройства, Обслуженному абоненту вновь присваивается необходимый приоритет.При обслуживании потока разно-...

Номер патента: 898436

Опубликовано: 15.01.1982

Авторы: Богумирский, Чернаков

МПК: G06F 9/50

Метки: заявок, обслуживания, порядке, поступления

...код, соответствующий следующей заявке, записывается а (и)-ые разряды регист 50 ров 1, подготовив при этом (и)-ые разряды для записи очередного кода. Аналогично происходит заполнение кодами заявок всех остальных разрядов регистров 1, после чего запись кодов 55 а регистры 1 прекращается до обслуживания первой заявки. Код заявки с выходов и-ых разрядов сдаигающих 3 89 входом устройства, нулевой вход каждого 1-ого триггера группы соединен с выходом 1-го элемента ИЛИ группы, каждый вход которого соединен с 1-ым выходом 1-го регистра группы и с 1-ым входом группы входов дешифратора, группа выходов которого является группой информационных выходов устройства, управляющий вход каждого регистра группы соединен с тактовым входом...

Номер патента: 898439

Опубликовано: 15.01.1982

Авторы: Герман, Орел, Соколов

МПК: G06F 17/10

Метки: импульсов, код, следования, функциональный, цифровой, частоты

...в код, содержащий генератор, выход которого соединен с первым входом первого элемента И и через делитель частоты - с первым входом коммутатора, выход которого через первый элемент ИЛИ соединен с входом регистра, выход первого элемента И через последовательно соединенные первые счетчик и дешифратор соединен с первым входом второго дешифратора, вход устройства через второй третий элементы И соответственно соединен с входами второго и третьего счетчиков, выход второго счетчика соединен с вторым входом первого элемента И и первыми входами первого и второго триггеров, вторые входы которых через второй элемент ИЛИ сое5 8984динены с первым входом второго деаифратора и вторым входом коммутатора,выход первого триггера соединен стретьим...

Номер патента: 898441

Опубликовано: 15.01.1982

Авторы: Еремеев, Поляков, Щербина

МПК: G06F 17/00

Метки: информации, нефти, передачи, товарной, учета

...входом блока.На фиг. 1 представлена блок-схема устройства, на фиг. 2 " схема5 блока управления.Устройство содержит датчики расхода 1 и 2, делители частоты 3 и 4", блок суммирования 5; блок температурной коррекции 6, датчик температуры 10 7; счетчик импульсов 8, блок управления 9, блок задания отбора пробы О, узел отбора пробы 11, блок измерения 2, блок памяти 13; блок определения сорта продукта 4 элемент 15 ИЛИ 15, триггер 16 блок задания алгоритма обработки 17, вычислительный блок 18, блок коммутации 19; блок оперативной памяти 20, шифра" тор признаков 21, элемент ИЛИ-НЕ 22, щ триггер 23, ждущий генератор 24, регистр считывания 25; блок коммутации 26; блок анализа нулевого значения 27; блок памяти постоянных коэффициентов 28, триггер...

Номер патента: 900260

Опубликовано: 23.01.1982

Авторы: Агадов, Алиев, Лавров, Сколецкий

МПК: G06F 11/00

Метки: схем, цифровых

...0,7 .в . 1,7 В.Это напряжение больше Б, поэтому навыходе вентиля 3 - фЛогическийнульфф и вентили 4 и 5 закрыты. Таккак вентили 2 и 4, выходы которыхобъединены по схеме Проводное ИЛИ,закрыты, то на шине 14 - высокийуровень и сегменты О. и В индикатора6 не светятся.Так как на выходе закрытого вентиля 5 - высокий уровень, то сегменты с, с(, 6 итакже не светятся. 40Напряжение на выходе эмиттерногоповторится 9 равно напряжению нашине 13, так как, повышаясь на 0,7 Вна змиттере транзистора Ч, оно понижается на 0,7 В на эмиттере транзистора Ч . Из-за того, что в состоянии Обрыв входное напряжениеменьше Б, вентиль 11 закрыт. Следовательно, все три входа вентиля 10имеют высокие уровни и он открыт, 5 Очто вызывает свечение сегмента уиндикатора 6...

Номер патента: 900279

Опубликовано: 23.01.1982

Авторы: Артюхов, Шалыто

МПК: G06F 7/00

Метки: однородная, структура

...ячеек структуры мажоритарных элементов , требующихся дляреализации произвольной логическойформулы из Ь букв, заданной в базисеИ,ИЛИ,Н 6, при условии равной доступности прямых и инверсных выходовисточников информации, определяется соотношением14 11 +2Ь2. )где- - символ округления до ближайшего целого меньшего Ь,Древовидная структура из двухвходовых элементов И,ИЛИ определяетсяпо ФормулеУ= 1 х ч х хь) (х хьЧХ х),которая "вкладывается" в предлагаемую однородную структуру в соответст"вии с верхней оценкой 1. 10 фиг 3)ПРИ этОм вхОД-ВыхОД 4 з стРУКтуры используется в качестве ее выхода, три входа-выхода 4, 4, 4,"в качестве входов структуры, на ко"торые подаются информационные переменные хз, х, х, два входа-выхода 4 формула изобретения...

Номер патента: 900280

Опубликовано: 23.01.1982

Автор: Иванов

МПК: G06F 7/02

Метки: двоичных, сравнения, чисел

...входом элемента И, в каждом узле сравнения выход первого элемента И-НЕ соединен с третьим входом третьего элег 5 мента И-НЕ, а выход второго элемента И-НЕ подключен к третьему входу первого элемента И-НЕ.На чертеже представлена функциональ-. ная схема предлагаемого устройство для 5 й сравнения двоичных чисел.о Устройство содержит и узлов сравнения 1, 1 , 1 каждый из которых состоит из элементов И-НЕ 2-5, элемент И 6, выходные шины 7 и 8, вход управ пения 9, входные шины прямого значения первого числа 10, 10,10 м, входные шины прямого и инверсного значений второго числа 111, 11,11, 12, 12 12 46 0 4На выходе элемента И-НЕ 5 сигнал переноса реализуется в соответствии с выражением,= (Х;, Х,. ,)Выражение в скобках равно "1" только при Х =...

Номер патента: 900281

Опубликовано: 23.01.1982

Авторы: Александров, Горбенко, Долгов, Осипов, Сныткин

МПК: G06F 7/49

Метки: gf(р, галуа, полей, произвольных, умножения, элементов

...всехэлементов (полиномов)поля СГ(Р ")необходимо рекуррентно умножать ра- .нее вычисленный предшествующий элемен; (полином) на х и результат приводить по пюдда(х) Р. Эта операциятождественна сдвигу влево полпномапредыдущего элемента (т.е, увеличение на единицу степени х каждого членаполинома) и, если наибольшая степень прих равна п, то из результата необходимо вычитать полином а(х) столько раэ,чтобы результат вычитания не имелстепени х равной и, а затем результат привести по модулю Р.Существует более упрощенное рекуррентное правило вычисления элементовполей СГ(Р ). Рассмотрим некоторыепримеры на поле СГ(3 ).зЧтобы получить значения коэффициентов при степенях хх"хэлемента,А(т.е. А , А , А ) достаточнопровести следующие операции с...

Номер патента: 900282

Опубликовано: 23.01.1982

Авторы: Баженов, Кремез, Роздобара

МПК: G06F 7/49

Метки: десятичных, п-разрядных, сложения, чисел

...работает следующим образом.Одновременно на входы декады устройства поступают суммируемые десятичные цифры А и В в нормальной Форме системы Фибоначчи и перенос из младшей декады Р, Формируются переносы и первая промежуточная циФра, затем осуществляется подсуммирование переносов и блокирование переноса из младшего разряда декады в случае четырех единиц на входе блока логических элементов, образование второй промежуточной цифры и новых переносов и так до тех пор, пока не прекратится образование переносов и на выходах сумматоров 1"4 не образуется код суммы, В дальнейшем этот код переписывается на нормализатор, где с помощью операции свертки про" исходит нормализация кода результата.а) А 4,В 4, Р 1 1 2 34+4+1 щ 91 О 1 О А 1 О 1 О В 5...

Номер патента: 900283

Опубликовано: 23.01.1982

Авторы: Корчагин, Кравцов, Лакийчук, Садомов, Хохлов

МПК: G06F 7/70

Метки: вероятностный, интегратор

...входом третьего элемента ИЛИ, выход тринадцатого элемента И соединен с седьмым входом третьего эле" мента ИЛИ и со вторым входом пятого элемента ИЛИ.На фиг. 1 представлена блок-схемавероятностного интегратора; на фиг.2 то же,блока управления; на фиг.3 то же, блока управления счетчиком результата; на фиг. 4 - анализатор знака результата,Вероятностный интегратор содержиттриггер знака первого сомножитепя 1,регистр первого сомножителя 2, регистр второго сомножителя 3, первый7 9002 блок сравнения 4, второй блок сравнения 5, генератор псевдослучайных чисел 6, триггер знака второго сомножителя 7, блок трехсимвольного умножения 8, блок управления 9, анали затор знака результата 10, блок управления счетчиком результата 11, первый элемент ИЛИ 12,...

Номер патента: 900284

Опубликовано: 23.01.1982

Автор: Янковский

МПК: G06F 9/50

Метки: запросов, многоканальное, обслуживанием

...абонента. Окончание обслуживания данного канала происходит при поступлении синхроимпульса на вход 14. При этом синхроимпульс, пройдя через элемент И 6, поступает на вход элемента И 10 данного канала на котором происходит совпадение его с единичным сигналом с выхода схемы сравнения 13, сигнал с выхода элемента И 10 сбрасывает триггер 12 в нулевое состояние, при этом запрещается выдача сигнала на выход 16 данного канала.Одновременно синхроимпульс с выхода элемента И 6 через элемент 3 задержки поступает на вход счетчика 2 и увеличивает на единицу код, записанный в этом счетчике. Таким образом, в счетчике 2 оказывается следующий по порядку код номера обслуживаемой очереди. Совпадение этого кода с кодом номера очереди, присвоенным...

Номер патента: 900285

Опубликовано: 23.01.1982

Авторы: Ивановская, Махота

МПК: G06F 11/10

Метки: счетчиков

...пересчета необходимо изменить коэффициент пересчета счетчика 29 подачей соответствующего сигнала на его управляющийвход 30.Синтез блока 27 выполняется в соответствии с требуемыми временнымисоотношениями управляющих сигналов.Для каждого контролируемого счетчика фиксируется только первая, выявленная по ходу контроля, неисправность. Это обеспечивается тем, чтосигнал записи кода неисправности проходит через элемент 9 только в случае, когда соответствующий регистр 8 4 онеисправностей, находится в исходном состоянии, т.е. неисправностейдо этого не обнаруживается.Устройство работает следующим образом. 45Импульсом "Пуск" со входа 14 устанавливаются в исходное состояниеконтролируемые счетчики 6, регистры8, распределитель 4 импульсов триггер 3...
