G06F — Обработка цифровых данных с помощью электрических устройств
Клавиатура
Номер патента: 1203504
Опубликовано: 07.01.1986
Автор: Кечашин
МПК: G06F 3/023
Метки: клавиатура
...на корпусе могут быть различными.Устройство работает следующим образом.В исходном состоянии под действием упругих сил пружин 3 все клавиши 2 находятся в крайнем верхнем положении, экраны 4 закрывают обмотки 7 считывания, обмотки возбуждения обесточены, Набор вводимой информации осуществляется нажатием соответствующих клавиш. При нажатии клавиши экран, опускаясь вниз, открывает обмотку считывания, попадает в поле действия постоянного магнита 8, после снятия нажатия фиксирует клавишу в нижнем положении, так как усилия пружины 3 недостаточно для ее возврата. Затем нажимают следующие клавиши, Фиксация клавиши перед вводом информации позволяет провести визуальный контроль набранной информации.Для ввода информации нажимается специальная...
Устройство для ввода информации
Номер патента: 1203505
Опубликовано: 07.01.1986
Авторы: Базлов, Варнавский, Евдокимов, Погодин
МПК: G06F 3/05
Метки: ввода, информации
...15 задержки. Вторые входы элементов И 121-12соединены индивидуально с выходамиблока 9 приоритета, на которых Формируется позиционный код адресавхода аналоговых величин, длякоторого входная аналоговая величина равна аналоговой величине навыходе цифроаналогового преобразователя 11. Поэтому при наличии сигнала на каком-либо из этих выходовблока 9 приоритета происходит установка соответствующего триггера 13в единичное состояние. В силу того,что сигнал с выхода каждого из этихтриггеров 13 поступает на запрещающий вход соответствующего элемента 6 сравнения, он принудительноустанавливается в нулевое состояниеи удерживается в нем до окончаниявсего цикла преобразования.Одновременно с этим задержанныйимпульс с выхода элемента 15 задержки...
Адаптивное вычислительное устройство
Номер патента: 1203506
Опубликовано: 07.01.1986
Автор: Смирнов
МПК: G06F 7/00
Метки: адаптивное, вычислительное
...блоке устройства. 40 В случае исправности блока 3 с выхода 12 этого блока выдается " 1", которая поступает на входы элементов И 4; Таким образом, выходной операнд, предварительно записанный во входном регистре 2, через элементы И 4; и ИЛИ 61 последовательно проходит обработку в блоках 3 -31,. При сложности сконтрольно-проверочной программой ЭВМ (охватывая все узлы контрольных сумматоров 23 операционного блока 3). Достоверность косвенного контроля зависит от числа кон трольных блоков модуля, выделенных из общего количества сумматоров 23 модуля, а именно: чем больше сумматоров 23 контролируется, тем выше достоверность контроля всего модуля, 1 ОПри организации параллельного функционирования рабочих сумматоров 231 в блоке 3входная...
Устройство для сравнения -разрядных двоичных чисел
Номер патента: 1203507
Опубликовано: 07.01.1986
Автор: Козлов
МПК: G06F 7/04
Метки: двоичных, разрядных, сравнения, чисел
...входят элементы И 5-8 и элементы ИЛИ 9 и 10.Блок анализа содержит также триггеры 11 и 12, элемент ИЛИ 13 разрешения выдачи, элемент ИЛИ 14 исключения числа, элемент И 15 фиксации нуля, выходной элемент И 16 ч элемент И 17 режима, информационные выходы 18 -18, адресный выход 19,25 информационные входы 20 -20 и 21 -21, передачи информации первой и второй групп соответственно, информационные выходы 22,-22, и 23 -23, передачи информации первой и второй групп ЗО соответственно. Устройство содержит фтакже тактовые входы 24-24 вход 25 выбора режима, вход 26 управления циклами35 сравнения и вход 27 начальной установки. с первым входом элемента И режимаданного блока анализа, выход элемента И режима соединен с входом установки второго триггера...
Устройство для сортировки чисел
Номер патента: 1203508
Опубликовано: 07.01.1986
Авторы: Боброва, Маринкин, Муттер, Шамрай
МПК: G06F 7/06
Метки: сортировки, чисел
...15 30 35 40 45 политрона, в двух взаимно перпендикулярных плоскостях. Перемещение осуществляется за счет действия электрического поля, создаваемого набором десяти пар функциональных пластин ФП и пары горизонтально- отклоняющих пластин Х,Выходной сигнал снимается с двух коллекторов К и К. Величина его зависит от степени перекрытия коллекторов электрическим пучком, т.е. определяется видом функционального преобразования М х), выставленного на функциональных пластинах ФП.Как правило, для усиления выходного сигнала, сигналы с обоих коллекторов суммируются. В силу непрерывности электрического поля политрона сигнал на вы - ходе политрона - также непрерывный. Точность воспроизведения функции ц(Х) определяется числом точек ее аппроксимации. При...
Устройство для упорядочивания -чисел
Номер патента: 1203509
Опубликовано: 07.01.1986
Автор: Попов
МПК: G06F 7/06
Метки: упорядочивания, чисел
...порядок размещения единичных сигналов,если объединить одноименные выходыдешифраторов, соответствует убыванию значений чисел и по существуномер выхода дешифратора отражаетзначение числа на его входеПосредством элементов ИЛИ 4 производится объединение одноименныхвыходов дешифраторов. В соответствии с табл.1 позиционный код навыходах элементов ИЛИ 4 имеет вид;,11011. В соответствии с этим кодомв выходных регистрах 10 необходимо разместить числа в следующемпорядке убывания значений; 1,=1,5=2; В=4, В=5. Это обеспечивается соответствующими шифраторами 9,на входы которых необходимо податьследующие позиционные коды: 10000 -на входы шифратора 9, 01000 - навходы шифратора 9, 00010 - на входы шифратора 9 00001 - на входышифратора 9,Преобразование...
Устройство для обработки приращений вектора
Номер патента: 1203510
Опубликовано: 07.01.1986
Авторы: Дауров, Кнышев, Коблов, Свистунов
МПК: G06F 7/38
Метки: вектора, приращений
...вектораХК ( после его поворота на 6 Ч(.Определение выражений (5) осуществлястся частью устройства, в которую входят блоки 1-14 и 21, Одновременно вычисляется и второе слагаемое иэ выражения (4), которое в скалярной форме имеет вид:з 1 п 1 - соз М 55 соз- з 1 пЛ 1( = Представляя значения Х, и Аа вформе Хк = ХК.+ Лхк, Ау = А 4( А 1( (2) 5 х 1 = ОХК соз( - б У з 1 п(1(Лук = ук,созук - Лхкзп К (6 Определение выражений (6) осуществляется другой частью устройства, в которую входят блоки 15-21. Вычисленные по выражениям (5) и (6) значения координат суммируются.УК = К+Ук в сумматорах 10 и 11, на выходах которых получаются искомые значения (Хк, Ук вектора в К -й момент времени.Устройство работает следующим образом.В режиме преобразования...
Конвейерное арифметическое устройство
Номер патента: 1203511
Опубликовано: 07.01.1986
МПК: G06F 7/38
Метки: арифметическое, конвейерное
...частного соединен суправляющим входомсумматора-вычитателя,выходы (К+1) -д о и(К+2)-го разрядов ре -гистра делителя соединены соответственно с первым и вторым информационными входами второй группы коммутатора,2логического нуля) или извлечениеквадратного корня (потенциал логической единицы).При выполнении устройством опе рации деления коммутаторы 13 устанавливатся в положение, когда на ихвыходы поступает информация с входов;торой группы. Потенциал логическогонуля на установочных входах триггера 10 6 и регистров 9 разрешает записьинформации с их информационных входов.Делимое и делитель в дополнительном коде поступают в устрой 15 ство соответственно по первому 2 ивторому 3 информационным входам,Знак делимого и делителя поступаетна входы...
Устройство для умножения
Номер патента: 1203512
Опубликовано: 07.01.1986
Авторы: Вышинский, Тихонов, Фесенко
МПК: G06F 7/52
Метки: умножения
...регистр 2 второго сомножителя, группуизэлементов И 3, группу из(И) элементов И 4, два полусумматора 5 и 6, (2-4) сумматоров 7,2 и-разрядный регистр 8 результата.В данном устройстве реализуетсяумножение двух сомножителей путемпоследовательной их подачи на регистры 1 и 2 одновременно (на регистры 1 - первый сомножитель состарших разрядов, на регистр 2второй сомножитель с младших разрядов), При этом (темпе сдвига) навходах сумматоров Формируются строки следующей таблицы (для четырехразрядов):Ь а, а аа Ь ЬЗЬ аЬ аа а Ь ЬаЬ ааЬаа 1 а 1Суммирование строк этой таблицыэквивалентно суммированию строк следующей таблицы:а аа а,а 1 а аэ а,а а а а Ьэа, аа 3 аУстройство работает следующимобразом.В исходном состоянии регистры1 и 2 обнулены. На первый...
Вычислительное устройство
Номер патента: 1203513
Опубликовано: 07.01.1986
МПК: G06F 7/52
Метки: вычислительное
...специализированных цифровых вычислительных устройствах.Цель изобретения - расширение области применения устройства за счет увеличения диапазона входных данных, вычисления суммы произведений и вычисления квадратичной функции,На фиг. 1 представлена схема вычислительного устройства; на фиг. 2 - схема блока суммирования.Вычислительное устройство содержит регистры 1 - 3, блоки 4 - б суммирования, коммутаторы 7 и 8, элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 9 и 10, элемент И 11, элемент ЗАПРЕТ 12, первый 13 второй 14, третьи 15 и 16, четвертые 17 и 18 информационные входы, вход 19 начальной установки, первый 20 и второй 21 входы задания режима, тактовый вход 22, выходы 23 - 25. торого подключен к третьему выходуустройства, вторые управляющие входы приема...
Устройство для деления двоичных чисел
Номер патента: 1203514
Опубликовано: 07.01.1986
МПК: G06F 7/52
Метки: двоичных, деления, чисел
...управления; на фиг. 3 - временная диаграмма работы генератора тактовых импульсов,Устройство для деления (фиг,1) содержит регистр 1 делимого, регистр 2 делителя, первый счетчик 3, сумматор 4, вспомогательный регистр 5, регистр б коррекции, группу 7 элементов И, преобразователь 8 унитарного кода в двоичный, генератор 9 тактовых импульсов, блек 10 управления, второй счетчик 11, дешифратор 12.Блок 10 управления (фиг.2) содержит пять триггеров 13 - 17, три четвертого элемента И и прямым выходом третьего триггера, вход установ. ки которого соединен с выходом первого элемента ИЛИ, второй вход которого соединен с вторыми входами четвертого и шестого элементов И, первым входом пятого элемента И и выходом восьмого элемента И, второй вход...
Устройство для деления
Номер патента: 1203515
Опубликовано: 07.01.1986
Авторы: Кургаев, Опанасенко
МПК: G06F 7/52
Метки: деления
...5, первый сумматор 6, вычитатель 7, второйсумматор 8, три группы элементов И9 - 11, буферный регистр 12, блок 13управления, демультиплексор 14, регистр 15 частного, выход 16 знакового разряда вычитателя 7, выходы 17 -19 блока 13 управления, выход 20блока 13 управления окончания работы устройства.Блок 13 управления содержит элемент И 21, первый элемент 22 задержки, второй элемент 23 задержки,счетчик Сч 24 и элемент ИЛИ 25,На временной диаграмме работыЛг,устройстваивремя задержкиэлементов 22 и 23 задержки соответственно: 1,2,3 Й - число циклов работы устройства,Вход ТИ блока 13 управления является тактовым входом устройства,выходы А устройства - информационныевходы регистра 1 делимого, входы Вустройства - информационные входырегистра 2...
Устройство для вычисления тригонометрических функций
Номер патента: 1203516
Опубликовано: 07.01.1986
Авторы: Боград, Вихляев, Садовский
МПК: G06F 7/548
Метки: вычисления, тригонометрических, функций
...синхронизациисистем передачи дискретной информации, и предназначено для определения значений функций синуса и косинуса в двоичном виде по заданномув двоичном виде аргументу. (ОЦель изобретения - повышение точности.На чертеже представлена блок-схема устройства,Устройство содержит вход 1 аргумента, распределитель 2 импульсов,регистр 3 аргумента, управляемыеделители 4-6 частоты, реверсивныесчетчики 7 и 8, коммутаторы 9 и 10,сумматор 11 по модулю дна, элемент НЕ 12, триггеры 13 знака косинуса и 14 знака синуса, регистры 15косинуса и 16 синуса, выходы 17-20устройства.Устройство работает следующим 25образом.11 ачка из М импульсов, вырабаты -ваемая распределителем 2, преобразуется в новую пачку из М импульсонна выходе управляемого делителя...
Цифровой функциональный преобразователь
Номер патента: 1203517
Опубликовано: 07.01.1986
Авторы: Дудыкевич, Котыло, Пархуць
МПК: G06F 7/552
Метки: функциональный, цифровой
...ки, элемент ИЛИ 9,Цифровой функциональный преобразователь работает следующим образом,В исходном состоянии накапливающий сумматор 6 - в единичном состоянии, счетчик 1 и накапливающий сумматор 5 - в нулевом состоянии. Приращение дх входной импульсной последовательности, поступающей на входпреобразователя, вызывает на выходе элемента ИЛИ 9 приращение д 2 импульсной последовательности и формирует в счетчике 1 текущее значениечисла 7 , которое подается на первую 3 и вторую 4 группы входов комбинационного умножителя 2, Так какна вторую группу входов 4 комбинационного умножителя 2 поступаетдополнительный код числа 7. (реальнана вторую группу входов поступаетобратный код числа 2. , чта вноситнекоторую незначительную отрицательную погрешность,...
Устройство для вычисления логарифмов
Номер патента: 1203518
Опубликовано: 07.01.1986
Авторы: Енокян, Оганесян, Степанян
МПК: G06F 7/556
Метки: вычисления, логарифмов
...типа на основе Формированиядвоичного параллельного кода в зависимости от входного унитарного кода,На выходе шифратора 2 характеристики имеем код 00 110.Значение мантиссы определяетсяпутем линейной аппроксимации участ 03518 2ка АР функции (фиг, 4). Из треугольника АВС значение мантиссы для любой, точки, лежащей на оси абцисс и в инК К+1тервале 2 - 2 , определяетсяследующим выражением:кМ тык какК дсЬС =К 1-К:1;кЬ ( -1К. ГК-2 к - соответствует исходномуаргументу без единицы старшего значащего разряда.КВыражение - форма пред-.К,2 О ставления величины х - 2 В двоичКном нормальном коде с фиксированнойзапятой. Для числа 127 мантисса равна 0,111111, следовательно, двоичный логарифм числа 127 определяетсякак Гс 00 1111111 =...
Устройство для вычисления логарифмов чисел
Номер патента: 1203519
Опубликовано: 07.01.1986
Авторы: Горин, Федоровская, Шанин
МПК: G06F 7/556
Метки: вычисления, логарифмов, чисел
...входы младших разрядов адреса которого подключены к выходам коммутатора, четвертый выход И -го дешифратора подключен к третьему входу ч)-го дешифратора ъ=2), четвертый выход первогофратора подключен к первому входу первого элемента ИЛИ, второй вход которого подключен к выходу второго элемента ИЛИ, выходы первого и с третьего по (К+1)-Й элементов ИЛИ подключены к управляющим входам коммутатора.3 12 О значения из блока 7 после формирования адресной части производится по сигналу, поступающему на управляющий вход блока 7 памяти от элемента 8 задержки, который осуществляет задержку на время, равное задержке в комбинационной части устройства, формирующей содержимое обеих частей адресного входа блока 7.При наличии хотя бы одной единицы в...
Устройство для дифференцирования частотно-импульсных сигналов
Номер патента: 1203520
Опубликовано: 07.01.1986
Авторы: Давыдов, Приходько, Сайдов, Торопов
МПК: G06F 7/64
Метки: дифференцирования, сигналов, частотно-импульсных
...усилители, выход последнего из которых является выходомустройства, выход формирователя1203520 где,Т; импульсов соединен с входом второгоэлемента задержки и с входом управления записью второго регистра памяти, выход второго элемента задеряки соединен с входом третьего элемента задержки, с входами управле -ния записью первого и третьего регистров памяти и подключен к синхронизирующему входу управления источника опорного напряжения, выходтретьего элемента задержки соединенс входом первого элемента задержкии с входом управления установкойреверсивного счетчика, выход первого элемента задержки соединен с нулевыми входами первого и второготриггеров. Изобретение относится к автоматике и вычислительной технике.Цель изобретения -...
Цифровой интегратор
Номер патента: 1203521
Опубликовано: 07.01.1986
Авторы: Бялый, Виноградов, Комиссарова, Куприянов
МПК: G06F 7/64
Метки: интегратор, цифровой
...11 счетчика 3, второй выход 12 генератора 1 импульсов,вход 13 записи блока 2 памяти, третий выход 14 генератора 1 импульсов,второй вход 15 второго элемента И 7,адресный вход 16 блока 2 памяти,выход 17 счетчика 3, установочныйвход 18 счетчика 3, выход 19 элемента 4 задержки, второй вход 20первого элемента И 6, первый вход 21второго элемента И 7, первый вход 22первого элемента И 6,второй разрядный выход 23 блока 2 памяти, первыйразрядный выход 24 блока 2 памяти,,вход 25 элемента НЕ 5, выход 26элемента НЕ, вход 27 элемента 4 задержки, выход 28 второго элемента И 7, информационный вход 29 блока 2 памяти, выход 30 первого эле 35мента И 6,Устройство работает следующим образом.Перед началом работы первое информационное сечение (ИС 1),...
Цифро-частотный умножитель
Номер патента: 1203522
Опубликовано: 07.01.1986
Авторы: Дудыкевич, Отенко, Стрилецкий
МПК: G06F 7/68
Метки: умножитель, цифро-частотный
...вход эле 1 О мента,ИЛИ-НЕ 11 подключен к инверсному выходу 3 в .триггера 9, а второйвход - к входу 1 умножителя и ктактовому входу -триггера 9,вход которого подключен к выходуэлемента И 8. Первый вход элемента И 7 подключен к инверсному выходу триггера 3, второй вход -к входу 14, а третий вход - к входу счетчика 2.Цифрочастотный умножитель работает следующим образом,Перед началом работы триггеры 3,3, , 3 счетчика 2 и триггер 9установлены в нулевое состояние,25 а триггер 10 - в единичное. Счетчик 2, реализованный на триггерах 3 3.3 элементы И 5 А5, , 5, элемент ИЛИ-НЕ 6, входы 14 , 14, , 14, и элемент НЕ 15представляют собой двоичный умножи-,тель частоты, на вход 1 которогоподаются отрицательные импульсы.Сигнал на выходе- го элемента И...
Устройство для управления остановом электронной вычислительной машины
Номер патента: 1203523
Опубликовано: 07.01.1986
Авторы: Бучнев, Васильев, Горовой, Карпунин
МПК: G06F 9/00
Метки: вычислительной, остановом, электронной
...работает следующим образом: на входе 1 устройстваустановлен начальный адрес, на входе2 устройства - конечный адрес участка программы, на котором необходимоостановить работу ЦВМ. На вход 6устройства поступает значение текущего адреса: программ. При сравненииначального адреса с текущим на выходе схемы 10 сравнения появляетсясигнал сравнения, который через коммутатор 16 (который открыт в этомрежиме) воздействует на первый единичный вход триггера 13, и триггерпереходит в состояние "1", что обеспечивает снятие со счетчика 14 сигнала обнуления.При сравнении конечного адресас текущим появляется сигнал на выходе пятой схемы 11 сравнения, который воздействует на второй входтриггера 13 и триггер переходитв состояние "0", при этом...
Устройство для контроля цифровых систем
Номер патента: 1203524
Опубликовано: 07.01.1986
МПК: G06F 9/06
...блок 3формирования сигнала запуска, клавиатуру 4, блок 5 управления, блок 6ыдикации, блок 7 сравнения, триггер 8, счетчик 9, элемент ИЛИ 10, элемент И 11.Устройство работает следующимобразом.Перед запуском необходимо подключить входы группы устройства к исследуемым точкам объекта контроля,подключить вход устройства. к тактовому выходу объекта контроля, установить с помощью клавиатуры 4 кодзапускающего слова, величину зоныанализа, число пропусков моментаанализа, а также инициализироватьсигнал сброса,По сигналу сброса блок 3 формирования сигнала запуска устанавливается в состояние "0", блок 2 Формирования тактов - в состояние 0,счетчик 9 через элемент ИЛИ 10 - всостояние "0", триггер 8 - в состояние 1В результате прохождения...
Микропрограммное устройство управления
Номер патента: 1203525
Опубликовано: 07.01.1986
Авторы: Воробьев, Малахов, Супрун, Тимонькин, Ткаченко, Харченко
МПК: G06F 9/22
Метки: микропрограммное
...выходы 19- 24, При наличиисигнала на синхровходе регистра 3микроопераций операционная частьмикрокоманды с выхода 19 поступаетна инФормационный вход регистра 3микроопераций. Сигналы микроопераций с регистра 3 микроопераций поступают на выход 18 устройства.При Формировании адреса очередной микрокоманды возможны следующиережимы работы устройства;Формирование адреса очередноймикрокоманды при выполнении линей;"15ных участков микропрограмм без проверки логических условий,Формирование адреса очеедной микрокоманды при проверке одногологического условия;30Формирование адреса очередноймикрокоманды при проверке двухлогических условий одновременно, 1203525Рассмотрим работу устройства в этих режимахПервый режим. При считыванииФмккрокоманды из ПЗУ 1...
Устройство для контроля микропрограммного блока управления
Номер патента: 1203526
Опубликовано: 07.01.1986
Авторы: Баранник, Злодеев, Писаренко
МПК: G06F 11/16, G06F 9/22
Метки: блока, микропрограммного
...результате этого с выхода элемента И 19 единичный сигнал подается на вход элемента И 3 и разрешает прохождение тактового импульса с входа 1 на выход элемента И 3. Подача импульса на вход 2 производится также после останова микропрограммного устройства по сигналам сшибки для возобновления работы устройства контроля.Ход прсграммы в устройстве контролируется следующим образом. Очередной тактсвьп импульс поступает через синхрокизирующий вход 1 устройства на входы элементов И 7 и 8 первой и второй групп и разрешает запись адреса микрокоманды с выхода регистра 22 адреса блока микропрограммного управления на регистр 9 и запись кода команды с выхода микроопераций блока 23 памяти микроко2035 10 30 40 55 3 1 манд на регистр 10. Этот же импульс,...
Многоканальное устройство приоритета
Номер патента: 1203528
Опубликовано: 07.01.1986
Авторы: Волчков, Гуназа, Кузнецов, Поляков, Цветков
МПК: G06F 9/50
Метки: многоканальное, приоритета
...оБ режиме последовательного опросЯ Генератор 6 ВырЯбЯтывает непрерывную последовательность тактовыхимпульсов,. которая поступает наодин из Бхоцов элемента И 14. Прохождение тактовых импульсов на. Вхоцсчетчика 16 ядреся зависит От состояния остальных Входов элемента И ,4.,При Отсутствии В источниках информя"ции для передачи в канал на Всехвходах 9 сигналов синхронизации -логический "О", на Выходе элемен-,аИЛИ 13, Я значит, на Втором входеэлемента И 14 - также логический О"кОторыи зяпрещяет прохожцение тяк"товьж импульсов на Вхоц счетчика 16адреса, (четчик 1 О находится на и"нвом адресе,При наличии по крайней мере вОдном из источников информации дляпередачи В канал на соответствующемВходе 9 сигналов синхронизации появляется логическая...
Устройство для обслуживания запросов
Номер патента: 1203529
Опубликовано: 07.01.1986
Авторы: Головашкин, Любинский, Синявин
МПК: G06F 9/50
Метки: запросов, обслуживания
...импульсов, выходы элементов И группы соединены с входами сброса регистров первой группы.Изобретение относится к вычислительной технике и может быть исполь-зовано в системах коллективного пользования,Цель изобретения - расширениефункциональных возможностей устройства за счет учета времени пребывания запросов в очереди и длины очередей к каналам.На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит группу регистров 1-1, 1-2, , группу блоковэлементов И 2-1, 2-2, , схему 3сравнения, группу блоков элементовИ 4-1, 4-2.блок элементовИЛИ 5, распределитель 6 импульсов,группу блоков элементов И 7- 1,7-2 группу элементов И 8-1,8-2, , схему 9 сравнения, группублоков элементов И 10-1, 10-2,группу регистров 11-1,...

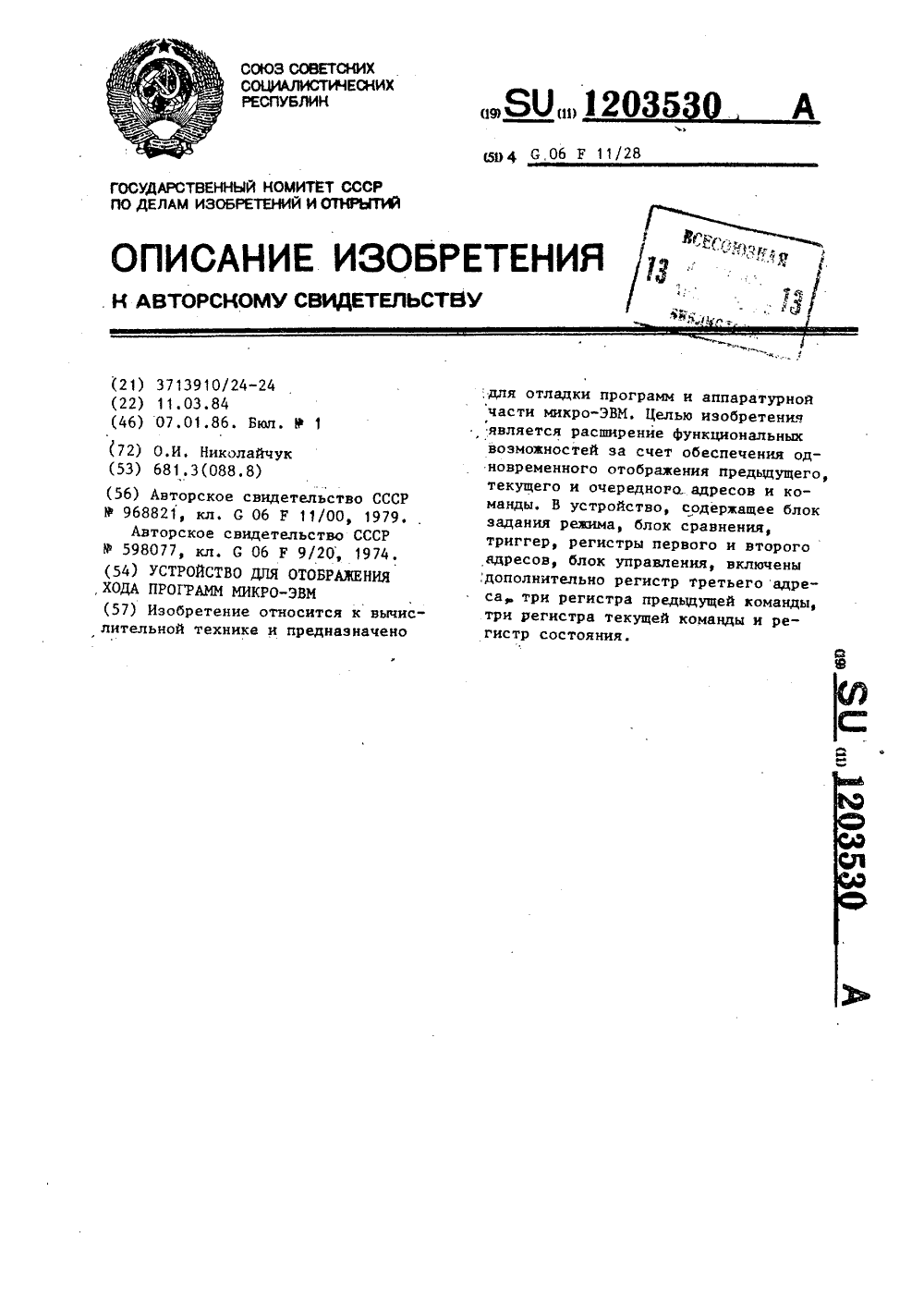

Устройство для отображения хода программ микро-эвм
Номер патента: 1203530
Опубликовано: 07.01.1986
Автор: Николайчук
МПК: G06F 11/28
Метки: микро-эвм, отображения, программ, хода
..."0, снимает признак оста- нова, как следствие, микро-ЭВМ выс тавляет сигнал чтения и на информационных входах появляется код команды. При приходе следующего син 304хроимпульса ка тактовый вход устройства ок через герньп элемент И 18 поступает на тактовый вход регистра 15 сдвига блока 5 управления, осуществляется сдвиг кода, логическая "1" поступает на входы разрешения записи регистра 10 второго адреса и первого регистра 11 текущей команды, разрешая запись. Кроме того, синхроимпульс с задержкой, обусловленной элементом 20 задержки, поступает на тактовые входы регистра 10 второго адреса, перного 11, второго 12 и третьего 13 регистров текущей команды, осуществляется запись информации только в те иэ указанных регистров, на входах...
Устройство для обмена данными между вычислительными машинами
Номер патента: 1203531
Опубликовано: 07.01.1986
Авторы: Авдейчик, Оборин, Романков, Чупрынников
МПК: G06F 13/00
Метки: вычислительными, данными, машинами, между, обмена
...105 шин 87 и 34 (фиг. 3). Пошине 34 этот уровень подключаеткомлутатор 13 (фиг, 1) для передачибайта состоянияБайт состояния Формирует формирователь 84 на основании единичных состояний триггеров164 и 165 (фиг. 6) и нулевого состояния триггера 137 (фиг. 5) . Нулевойуровень с выхода триггера 137 по цепи .160 шины 98, входящей в состав шины106 (фиг. 6), поступает в Формирователь 84 (Фиг. 3), где после инвертирования элементом НЕ 241 (фиг. 8)единичным уровнем поступает на вторые входы элементов И 237-240. Единичные уровни с выходов триггеров164 и 165 (Фиг. 6) соответственно поцепям 193 и 194 составной цепи 106поступают на первые входы элементовИ 239 и 240 (Фиг. 8), В результатеэтого единичный уровень с выходаэлемента И 239 как признак...
Многоканальное устройство для подключения абонентов к двум общим магистралям
Номер патента: 1203532
Опубликовано: 07.01.1986
МПК: G06F 13/14
Метки: абонентов, двум, магистралям, многоканальное, общим, подключения
...24 и 5, элемент 26 задержки, шины 27 и 28 первой и второй общих магистралей, информационный вход 29, вход 30 запроса и тактовый вход 3 1, сигнапьный выход 32 и линии 33 и 34 занятости первой и второй общих шин магистРали,Устройство работает следующим образом.В регистр 1 записывается код приоритета канала (этот приоритет может быть жестко задан для каждого канала). Запросы на захват обшей магистрали, поступающие на вход 30 соответствующего канала, устанавливают триггер 10 в единичное состояние,Триггеры 8 (9) предназначены для формирования запросов на захват шин 27 (28) первой (второй) магистрали,. Единица в триггер 8 (9) заносится при взведенном триггере 10, сигнале установочным входом третьего триггера и соотвстствующим входом...
Устройство для формирования имитостойких последовательностей сигналов сложной формы
Номер патента: 1203533
Опубликовано: 07.01.1986
МПК: G06F 1/02
Метки: имитостойких, последовательностей, сигналов, сложной, формирования, формы
...счетчик 1 и регистр 3, и на элемент 20 задержки. В следующий тактовый момент импульсом,с выхода элемента 20 через элемент ИЛИ 29 открывается элемент И 46,позволяя тактовому импульсу с выхода элемента И-НЕ 23 пройти на тактовый вход регистра 25 сдвига на элемент 19 задержки, который обеспечивает открытие элемента И 46 в последующие тактовые моменты и прохождения импульсов на тактовый вход регистра сдвига. Таким образом, считываемое с регистра 25 число ,в двоичном коде поступает, начиная с младшего разряда, на вход ,формирователя 2, Тактовые импульсы, поступающие на вход 9, сопровокдают импульсы кода, считываемого с реГистра 25 числа, и поступают на счетчик. Количество состояний счетчика 1 определяется из рассмотрения остатка . от...
Устройство для моделирования сетевых графов
Номер патента: 1203534
Опубликовано: 07.01.1986
МПК: G06F 15/173
Метки: графов, моделирования, сетевых
