G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 855664

Опубликовано: 15.08.1981

Авторы: Касяненко, Скубилин

МПК: G06F 9/50

Метки: многоканальное, приоритета

...до тех пор, 55 пока не накопит число импульсов, соответствующее старшему по приоритету источнику запросов. По достижении соответствующего числа импульсов сра- ботает один из выходов дешифратора Щ 4 и откроет элемент И 11 наиболее старшего из каналов 8-10, на входе которого имеется запрос. Тогда выхоД- ной сигнал элемента И 13 этого канала вернет триггер 12 этого канала в 65 нулевое состояниеПосле того как обслужены все запросы, запомненные триггерами 12, на выходе элемента ИЛИ 2 появится низкий потенциал, элемент И б закроется, а элемент НЕ 1 заставит открыть вновь элементы И 11 до приема новой серии запросов. Число импульсов, снятое с выхода 15 устройства, указывает номер наиболее старшего из поступивших и обработанных запросовТаким...

Номер патента: 855665

Опубликовано: 15.08.1981

Авторы: Бобков, Гайдукова, Кривего, Торгоненко

МПК: G06F 9/48

Метки: прерываний

...группу элементов И 4 поступают на входы регистра 3 прерывания. Выработка сигналов запроса прерывания, а также признаков прерывания производится с учетом состояния регистра 2 маски, информа.ция на которой приходит с группы входов 5. Обработка сигналов прерывания производится элементами И 6 слева направо с наивысшим приоритетом у левого незамаскированного разряда, путем осуществления запрета от более левого незамаскированного разряда. Регистры 2 и 3 являютсяпрограммно доступными и загружаются командами машины, а информация о их состоянии считывается на основной регистр результата ЭВМ. Сигналы с элементов И 6 поступают на вход шифратора 7 и иа вход элемента ИЛИ 8, который подготавливает элемент И 9, и по сигналу признака конца операции...

Номер патента: 855666

Опубликовано: 15.08.1981

Авторы: Келлер, Кузнецов

МПК: G06F 11/16, H03M 13/51

Метки: адаптивное, кодирующее

...ционными на выход регистра 1 сдвига и далее в канал 11 связи. Число проверочных символов в кодовой комбинации, т.е. избыточность кода зависит 26 от состояния канала 11 связи, которое определяется выходным сигналом на однойиз управляющих шин анализатора 10. При работе запоминающего регистра б на определенном такте 25 происходит совпадение двух сигналов сигнала с одной из ячеек запоминающего регистра б и управляющего сиг" нала с одной из шин анализатора 10, В результате этого сработает соответствующий элемент И 5 и через элемент ИЛИ 9 происходит установка управляющих триггеров 7 и 8 и триггеров регистра 1 сдвига в нулевое состояние.При этом запираются элементы И 3 и 4, т.е. разрывается обратная связь регистра 1 сдвига и цепь подачи...

Номер патента: 855668

Опубликовано: 15.08.1981

Авторы: Алексеев, Гершелис, Рубцов, Шатохин

МПК: G06F 17/00

Метки: расписаний, регистрации

...операций работа устройства аналогична описанной на предыдущем шаге. При этом счетчик 7 производит контроль того, все ли номера операций поступают из генератора и зарегистрированы, а в регистре 5 происходит накопление номеров операций в порядке их поступления (путем сдвига), т.е. формирование одного из возмож ных расписаний.По окончании регистрации всех номеров операций, т.е. при сформиро. ванин одного из возможных расписа- ний счетчик 7 вырабатывает сигнал, 3) который переводит триггер 8 в единичное состояние, чем отключает входы устройства из дальнейшей работы. Этим же сигналом производится передача сформированного расписания 2 из регистра 5 в регистр 6, где оно может храниться необходимое время, а регистр 5 подготовлен для регистрации...

Номер патента: 855669

Опубликовано: 15.08.1981

Автор: Гут

МПК: G06F 17/18

Метки: значения, нестационарного, оценки, процесса, случайного, среднего

...следующего числа (дс)на управляющий вход устройства посту- э 5пает импульс, который осуществляетсдвиг знаков, записанных в первыеячейки каждого из регистров 1, вовторые ячейки этих регистров. Второечисло (ьс) с информационных входов записывается на освободившеесяместо в первые ячейки всех регистров1, подается иа суммирующие входысумматора-вычитателя 2, где суммируется с ранее записанным в немчислом(О) и полученной суммой(О) +(дс) запоминается внем. Поступивший далее импульс науправляющий вход вновь производитсдвиг информации, записанной впервых двух ячейках регистров 1, на 40одну ячейку вправо.Описанный процесс продолжается дотех пор, пока двоичные цифры, соответствующие значению ф (0),которыепервыми поступают на входы устройства, не...

Номер патента: 855670

Опубликовано: 15.08.1981

Авторы: Ефремов, Тройников

МПК: G06F 17/00

Метки: вычисления, объемного, расхода

...1, элемент И 2, счетчик 3 импульсов, преобразователь 4 десятичного 2 О кода в двоично-десятичный, блок 5 ввода времени измерения, блок 6 индикации, счетчик 7 импульсов, преобразователь 8 десятичного кода в двоично-десятичный, блок 9 ввода25 коэфФициентов, элемент И 10, генератор 11 стабильной частоты, формирователь 12 импульса запуска.Устройство работает следующим образом.С выхода объемного расходомера 1, функция преобразования которого аппроксимируется полином первой степени Мк=а+ Ы =аЬ . " И)Тиэтр 35 где М( - число импульсов измеряемой частоты с выхода объемного расходомера 1, записанных в счетчик 7 за время осреднения расхода Тиэ.поступает последовательность испольсов на вход элемента И 2.На вход элемента 10 с генератора 11...

Номер патента: 857960

Опубликовано: 23.08.1981

Авторы: Александров, Панферов, Якушин

МПК: G06F 1/02

Метки: генератор, случайных, чисел

...считывающего импульсов из-за различия трактов их прохождения и в результате Флуктуаций задержек этихтрактов в зависимости от экземпляровприменяемых микросхем.Наличие же формирователей стробирующего и считывающего импульсов ве- одет к громоздкости схемы, и, какследствие этого, - к снижению.надежности.Цель изобретения - увеличениебыстродействия генератора. 55Цель достигается тем, что считывание состояния счетного триггераосуществляется привязанными к тактовой частоте фронтами мпульсоэ изслучайной последовательности, проти- щвоположными фронтам срабатываниясчетного триггера.Для этого в известный генераторслучайных чисел, содержащий последовательно соединенные источник широко полосного шумового напряжения,...

Номер патента: 857961

Опубликовано: 23.08.1981

Автор: Сергиенко

МПК: G06F 1/02

Метки: базисных, генератор, функций, цифровой

...подключен к .первому входу восьмого сумматора помодулю 2 тактовый вход восьмогоУэсумматора по модулю 2 подключен к второму выходу генератора тактовых импульсов, выходы разрядов с первого по (5-2)-Я (со стороны младших разрядов) восьмого сумматора по модулю 2 подключены к входам блока8преобразования прямого кода в иннерсный, а разрядов (5-1)-го и 5-го - к входам сумматора по модулю дна.На чертеже представлена функциональная схема цифрового генератора базисных функций.Он содержит регистр 1 управляющих сигналов, накопительный сумматор 2, делитель 3 частоты, генератор 4 тактовых импульсов, сумматоры 5-12 по модулю 2 , блок 13 преобразования прямого кода н инверсный, сумматор 14 по модулю два, блок 15 памяти (ПЗУ), коммутаторы 16 и...

Номер патента: 857969

Опубликовано: 23.08.1981

Авторы: Андреев, Гнутов, Карпухин, Ковалев, Почечуев, Ужегов

МПК: G06F 3/06

Метки: информации, регистрации

...на вход регистра 25, входящего в состав блока23 буферной памяти, а также на входблока 34 визуального контроля и нашифратор 3 признаков информации,формирующей команды записи вводимойинформации в блок 23 буферной памяти. С блока 2 ввода вводится следующая информация: шифр автомобиля (А), марка автомобиля (М),пробег автомобиля (Р), шифр неисправности (Н).Первой вводится информация "А". Поступающая после ввода этой информации команда "Пуск" инициируется через шифратор 3 и блок 4 управления считывание статической информации (эаголовка документа) с блока 5 памяти служебной статической информации, при этом блоком 7 выбора режима устанавливается режим считывания информации, а дешифратором 9 выбираются соответствующие ячейки памяти...

Номер патента: 857970

Опубликовано: 23.08.1981

Авторы: Мелик-Шахназаров, Финенко, Фролов

МПК: G06F 3/153

Метки: информации, лучевой, отображения, трубки, экране, электронно

...хода луча покадру на вход счетчика 5 точек постуг.ает сигнал с частотой следованияточек растра на экране ЭЛТ. С второго выхода счетчика 5 сигнал поступает на первый вход элемента И 9,на второй вход которого поступаетсигнал с выхода элемента И 23, с вы- Ихода которого - на первый нход регистра 12 сдвига. При этом происходит сдвиг информации н регистре вле.но. С выхода регистра сдвига 12 информационный сигнал поступает на рпервый вход элемента И 15, на второЯ вход которого поступает стробирующиЯ сигнал с первого входа регистра сдвига 12. С выхода элемента И 15сигнал поступ,1 ет на г 1 ервю. вход элемента ИЛИ, с выхода которого - навторой вход видеоусилителя 3. С выхода видеоусилителя 3 сигнал поступает на первыЯ вход элемента ИЛИ,с...

Номер патента: 857971

Опубликовано: 23.08.1981

Авторы: Анохин, Гришин, Стародубцев

МПК: G06F 3/153

Метки: информации, отображения, трубки, цветной, экране, электронно-лучевой

...ЭЛТ в блоке 2 памйти таким образом, что высота потенциального рельефа в данной точ ке пропорциональна глубине стерео- изображения, При считывании записанного потенциального рельефа телевизионным растром, параметры которого задаются синхронизатором 7, видео сигнал с выхода блока 2 памяти через блок 3 коррекции неравномерности фона поступает на дешифратор 4, в котором расщепляется на две составляющие и подается на два прожектора трехлучевой цветной ЭЛТ 5.Развертка всех лучей ЗЛТ 5 в телевизионный растр, синхронный со считывающим растром блока 2 памяти, осуществляется отклоняющей сис темой б, управляемой синхронизатором 7. При иодуляции "синего" и "зеленого" лучей ЭЛТ 5 видеосигналами, поступающими с дешифратора 4, на экране ЗЛТ 5...

Номер патента: 857972

Опубликовано: 23.08.1981

Авторы: Михайловский, Черняк

МПК: G06F 5/00

Метки: шифратор

...шины четырех младших разрядов счетчика 3 с входными информационными шинами четырех старших разрядов регистра 4. 35 Одноименные входы дешифраторов мультиплексоров 1 соединены вместе и подключены к соответствующим выходньм шинам четырех старших разрядов счетчика 3. Входы дешифратора мультиплексора 2 соединены с соответствующими выходными шинами четырех младших раз.рядов счетчика 3, Генератор 5 своим выходом подключен к счетному входу ситчика 3. Шифратор работает следующим образом.При подаче тактовых импульсов на счетный вход счетчика 3 происходит последовательное изменение кодовых . 0 состояний на выходных шинах разрядов счетчика 3, которые подключены к соответствующим входам мультиплексоров 1 и 2. При этом происходит опрос входов...

Номер патента: 857974

Опубликовано: 23.08.1981

Автор: Колодочкин

МПК: G06F 7/00

Метки: двухчастотных, декодирования, сигналов, цифровых

...выход соединен с потенциальным входом триггера 3, ЗО восьмой выход - с потенциальным входом триггера 2 остальные выходы дешифратора б не используются). Выход элемента ИЛИ 7 соединен с записывающим входом регистра 8, ин формационный вход которого соединен с прямым выходом триггера 3, а выходы подключены к информационным входам дешифратора 9. Информационные входы счетчика 5 подключены к ф) шине нулевого потенциала 10. Выход регистра 8 является одним из выходов устройства.Устройство работает следующим образом. 45На запускающий вход одновибратора 1 подаются импульсы с усилителя воспроизведения не показан). Первый пришедший импульс запускает одно- вибратор 1. Длительность выходного 5 р импульса одновибратора 1 выбрана равной Т/4, гдв Т -...

Номер патента: 857975

Опубликовано: 23.08.1981

Авторы: Стулов, Харькин, Чекулаев

МПК: G06F 7/48

Метки: возведения, квадрат, умножения

...23 соответствующих разрядов 19 второго сумматора 7.Выход "Сумма" 24 г-го разряда 19 второго сумматора 7 (и:22 п) соединенс входом 25 Й-го разряда 21 (Р:12 п) выходного коммутатора 8. Выходпереноса 26 второго сумматора 7 соединен с входом 25 2 п-го разряда 21выходного коммутатора 8, Выходы выходного коммутатора 8 являются выходамиустройства,Устроиство работает следующим образом.При возведении в квадрат исходными операндами а а а,и Ь Ь 1 Ьо 1является код возводимого в квадрат числа. С выходов входных коммутаторов 1 и 2 код возводимого в квадрат числа поступает на входы 12 и 14элементов И 4 матрицы 3. Результаты20 поразрядного перемножения с выходовэлементов И 4 матрицы 3 поступают навходы первого сумматора 5. Результатсуммирования...

Номер патента: 857976

Опубликовано: 23.08.1981

Авторы: Мингалеев, Пластун

МПК: G06F 7/50

Метки: двоичный, сумматор

...что на этотвход во время тактового импульса третьей фазыкаждого такта подается сигнал, т, е. при от.сутствии импульсов на шинах Х 1 и Х 2 троичныйэлемент 3 является генератором сигналов отри.цательной полярности,Рассмотрим работу двоичного сумматорана примере суммирования двух положительннхчисел 3 и 6. Первое слагаемое, число 3, вдвоичной системе счисления представляется по.ложительными сигналами в первом и второмразрядах, Второе слагаемое, число 6, представляется отсутствием сигнала в первом разряде иположительными сигналами во втором и третьем разрядах,Положительный сигнал первого разряда пер.вого слагаемого подается на вход 1 первойгруппы элементов 1 и 3, при этом передаетсясигнал на вход 1 второй группы элемента 3(фиг. 1 и...

Номер патента: 857977

Опубликовано: 23.08.1981

Авторы: Цесин, Шостак

МПК: G06F 7/52

Метки: деления, чисел

...или его простого кратного, полученного путем соответствуюгцего сдвига. Коммутатор может быть реализован на элементах И - ИЛИ.На фиг, 3 представлена функциональная схема дешифратора 13 для случая Йф 4.Дешифратор 13 содержитузел 18 управле 20 ния выборкой делителя У, узел 29 управления выборкой двукратного делителя 2 У, узел 30 управления выборкой учетверенного делителя 4 У, узел 31 управления выборкой восьмикратного делителя 8 У и узел 32 управления выбор 25 кой произведения, сформированного на выходе блока 5 умножения. Каждый из этих узлов может быть реализован на элементах И - ИЛИ в соответствии со следующими логическими выражениями:1 Ч:1 ЧЪ ч 5 Ч 7 Ч 9 Ч 11 чЬ Ч 15 Ч(1 ИАО )ЭО или 1 Ч: 1 ЧчЦ 1 чЭ 1 ЧХ3:й ч 14 ч(Ъ,ЛО )4.:Р (...

Номер патента: 857978

Опубликовано: 23.08.1981

Авторы: Баканович, Волорова, Попов

МПК: G06F 7/58

Метки: величин, имитатор, многомерных, случайных

...операции сложения чисел, поступивших на второй и третий входы сумматора 7. Кроме того, с выхода второго элемента 9 задержки импульсы поступают на второй вход регистра 8 числа, в результате чего выполняется сдвиг числа в регистре 8 на один разряд влево (получается код 000-010). 20 Для реализации данного метода в блок 10памяти записываются значения вероятностейпопадания многомерной случайнои величины насоответствующие участки области возможных 45 значений. Для удобства выполнения последующихопераций в блок 10 памяти записываются инверсные коды вероятностей.Размещение данных по ячейкам выглядитследующим образом:Адрес0001 При сложении чисел, поступивших на входысумматора 7, на его выходе вырабатываетсясигнал переноса из знакового разряда (О...

Номер патента: 857979

Опубликовано: 23.08.1981

Авторы: Борисова, Грибков, Кошелев, Степукова

МПК: G06F 7/548

Метки: вектора, вычислительное, поворота

...лФ пьп Х"-Х 4 -,а .г 14-" П - Х 11,(12) В результате подготовительной итерации необ.ходимо обеспечить на выходе сумматора.вычи.тателя 11 значение х, что достигается подключением входа 23 мультиплексора 7, обеспечением на выходе сдвигателя 9 нуля за счет1 снятия стробирующего сигнала, установкой кода суммирования на сумматоре-вычитателе 11.Аналогичным образом на выходе сумматоравычитателя 12 получаем 1,. Первая итерация этапа 1 Т начинается с записи в регистры 1 и 4 значения х ; в регистры 2 и 3 записывается у . В вычислении формулы (3) принимают участие регистры 1 и 3, мультиплексор 7, сдвигатель 9, сумматор. вычитатель 11. На выходе сумматора-вычитателя 11 имеем у, Одновременно вычисляется фор. мула (4) с участием регистров 2 и 4,...

Номер патента: 857980

Опубликовано: 23.08.1981

Авторы: Жук, Савостьянов, Шитиков

МПК: G06F 7/548

Метки: масштабный, цифровой

...сжатой шкалы также являются соприкасающимися.15 Каждый 1 -1 интервал значений сжатойшкалы определен точкой начала этогоинтервала, соответствующего значению 1, и и точкой конца этогоинтервала, соответствующей значению 20 ( и,ох При этом имеет место ра, пахвенстзо1, оаГ ,щи ф -1 . (9)Значения, соответствующие точкамначала (1 1) -го интервала сжатой р 5 шкалы, предварительно вычисляются сучетом формулы (3) по Формуле-- У. ф -ЮЬ(+, пИИ 1,сии И ( О)где ,Максимальное количествоинтервалов разбиения шкал фиксировано иравно количеству констант, которыемогут быть поданы одновременно навходы каждого из коммутаторов 4 и 5.Сжатую шкалу будем задавать конснатнами и , К, а также двоичноймаской М и константами У , определяемыми ниже. Константы и и...

Номер патента: 857981

Опубликовано: 23.08.1981

Автор: Стасюк

МПК: G06F 7/552

Метки: извлечения, квадратного, корня

...ИЛИ 3, элементы НЕ 4, дополнительные сумматоры 5 по модулю два, элементы И 6, генератор 7 единиц. 4Работа предлагаемого устройства для конкрет. ного значения У,430664062 5 или в разряднойчформе У= О 1 1 О 1 1 1 О О 1 происходит следующим образом.При подаче значения вектора у на вход устройства и после окончания переходного процесса в схеме на выходе четвертого элемента ИЛИ 3 гррппы образуются значен 1 я старшего разряда Х искомого вектора Х, Х, - 1. Далее на вход четвертой группы одноразрядных сумматоров 1 подаются вектор 30111 и соответственно вектор 30 1 1.Там реализуется сумма векторов. В результате на выходе четвертой группы одноразрядных сумматоров 1 образуется вектор3 1 13 1 Д 1,а на выходе переноса первого одноразрядного...

Номер патента: 857982

Опубликовано: 23.08.1981

Авторы: Хохлов, Циделко

МПК: G06F 7/552

Метки: извлечения, квадратного, корня

...входом второго элемента И, а выходы остальных элементов ИЛИ группы соединены с входами второго элемента ИЛИ и группой вы. ходов блока управления, выход второго элемента ИЛИ соединен с первым выходом блока управления, группа входов которого соединеиа слервыми входами элементов И первой группы выход каждого .го элемента которой (И 1, п,где п - разрядность входного кода) соединен с входом (-1)-го элемента этой же группы, первым входом (-1).го элемента И второй группы и входом 3-го элемента НЕ группы, выход которого соединен с вторым входом .го элемента И второй группы, выход которого сое. динен с первым входом элемента И третьей группы, вторые входы которого соединены с вторым входом блока управления, выход -го элемента И второй группы...

Номер патента: 857983

Опубликовано: 23.08.1981

Авторы: Антипин, Смазнов, Чернявский

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...систему графа ипроводят ряд статистических испытаний графа на связность. По окончаниииспытаний получают оценки показате,лей Ьдежности системы.При таком подходе к решению задачи надежности важнейшим звеном модели является генератор потока отказов: от его качества зависит точностьЖОконечных результатов,При статистическом моделированиигенератор потока отказов в каждойреализации должен выполнять две основные функции; генерировать момент 65 времени с, в который произошел отказ элемента в системе; указать,номер отказавшего элемента с учетомвероятности его отказа, вычисленнойна момент с, т,е, определять местовозникновения отказа. Место возникновения отказа характеризуется номером этого элемента в системе.Алгоритм работы генератора...

Номер патента: 857984

Опубликовано: 23.08.1981

Авторы: Логинов, Макушкин

МПК: G06F 7/58

Метки: генератор, последовательности, псевдослучайной

...в регистре сдвига уменьшается надежность работы генератора. 5 1 О 15 20 25 ЗО 35 45 Цель изобретения - повышение надежности работы генератора путемуменьшения количества связей.Для достижения поставленной целив генератор псевдослучайной последовательности, содержащий регистр сдвига с сумматором по модулю два вцепи обратной связи, тактовый входрегистра сдвига подключен к выходугенератора тактовых импульсов, введен счетчик, выход которого соединенсо входом "Запись" регистра сдвига,выход (-го (1=1,й, М - число разрядов генератора) разряда регистра1сдвига соединен с входом "Сброс"счетчика, счетный вход которогоподключен к выходу генератора тактовых импульсовВыполнение устройства автоматической записи единиц в виде...

Номер патента: 857985

Опубликовано: 23.08.1981

Авторы: Баканович, Мельников, Новиков, Орлов

МПК: G06F 7/58

Метки: вероятностного, моделирования

...то регистр 5 постоянно установлен в нуль и на его выходах присутствуют низкие уровни, которые поступают на инверсные вторые входыэлементов И 10 блока 1. 25 ЭО По сигналу УЗ в регистр 3 заноситния сигнал У 4, в результате чего элементы И 10 закрываются и оканчивается случайное испытание. В течение интервала т из ячеек с адресом модулей 12 памяти считываются коды А, =устанавливаются интенсивностипосле чего блок 8 снова вырабатывает сигнал У 4, начинается следующее случайное испытание и т.д. 55 Формирование марковского процесса останавливается при достижении заданного состояния процесса по сбросусигнала М, либо если очередное состояние 1 будет иметь нулевые вероятности перехода Р, а следовательно,65 ся начальное состояние 1 о...

Номер патента: 857986

Опубликовано: 23.08.1981

Автор: Коорт

МПК: G06F 7/58

Метки: корредированную, независимых, последовательность, равномерно, распределенных, случайных, чисел

...равномерно распределенныхчисел х, 11 - уровень сравнения р(х),12 - реализация коррелиронанной после-фдовательности случайных чисел, 13момент генерирования независимыхравномерно распределенных случайныхчисел, 14 - момент сравнения независимого равномерно распределенного 25случайного числа с уровнем сравнения,15 - момент изменения числа в коррелиронанной последовательности чисели 16 - момент изменения уровнясравнения по новому числу в коррели- Зорованной последовательности.Преобразование независимых равномерно распределенных случайных чиселв коррелированную стационарную последовательность происходит следующимобразом.Генерированные в определенном такте через промежуток времени д с независимые, равномерно распределенныена интервале...

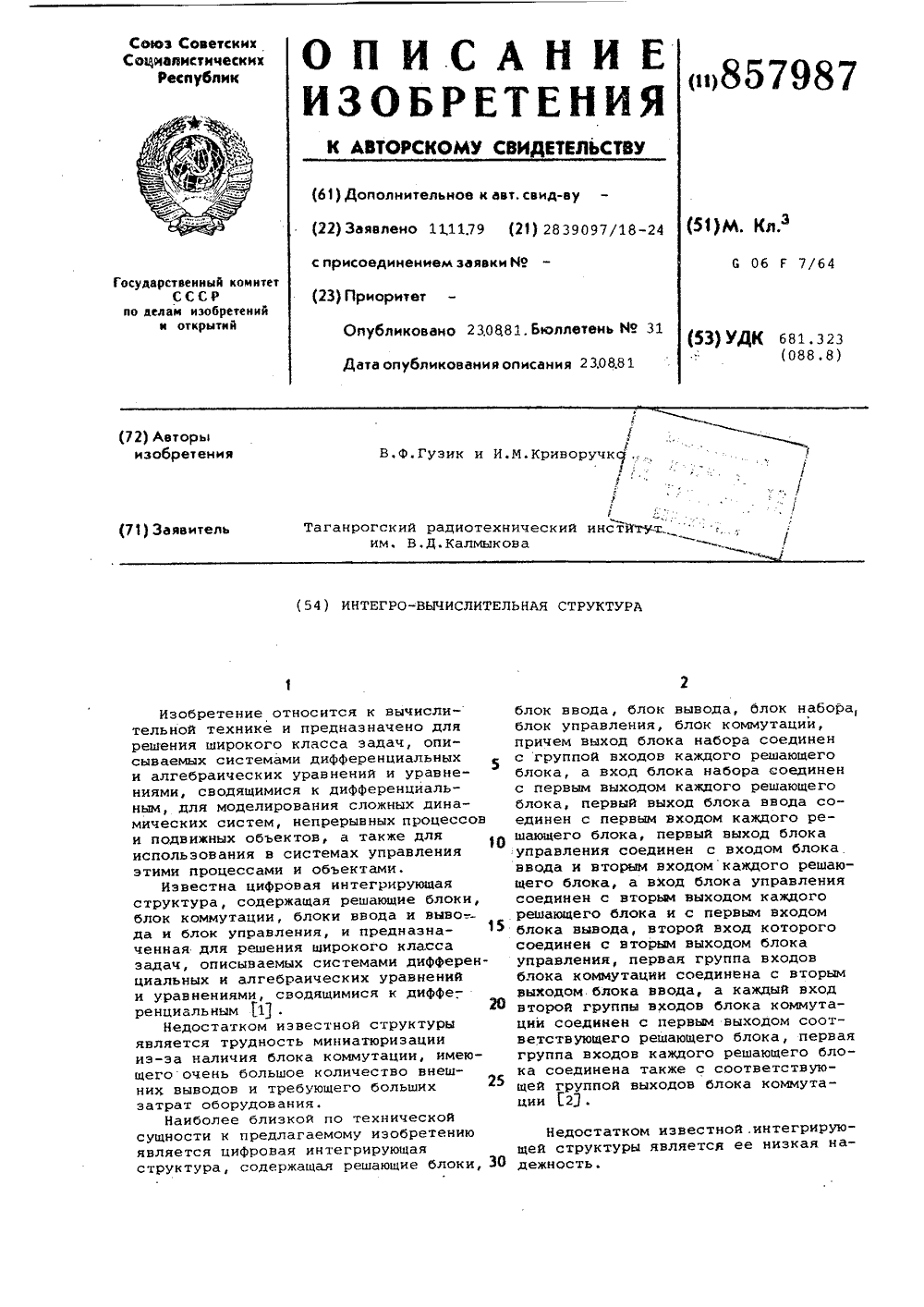

Номер патента: 857987

Опубликовано: 23.08.1981

Авторы: Гузик, Криворучко

МПК: G06F 7/64

Метки: интегро-вычислительная, структура

...и группы 4/ триггеров поступают временные импульсы и управляющие потенциалы, обеспечивающие процесс вычислений.Начинается этап вычислений на первой итерации, в течение которого в узле 8 каждого решающего блока 7 производятся вычисления приращений интеграла для следующей итерации, Одновременно с выхода триггера 37 узла 21 поступает на управляющий вход счетчика 20 разрешающий сигнал, который разрешает суммирование, и первый временной импульс, соответствующий началу итерации, поступает с выхода распределителя 41 импульса узла 22 и перебрасывает счетчик 20 в состояние, равное единице.По окончании этапа вычислений на первой итерации последний временной импульс, соответствующий концу итерации, поступает с третьего выхода распределителя 41...

Номер патента: 857988

Опубликовано: 23.08.1981

Авторы: Доронина, Рылик

МПК: G06F 7/68

Метки: множительное, частотно-импульсное

...входом счетчика 9,а сигнальным входом " с выходом пер вого элемента ИЛИ 11.Элемент ИЛИ 11 подключен входамик выходам элементов И 7 второй группы, соединенных вторыми входами свыходами разрядов счетчика 4. Счет чик 4 подключен выходами разрядовтакже к информационным входам регистра 10, а счетным входом в ,к выходувторого элемента ИЛИ 12. Элемент ИЛИ12 соединен входами с выходами элементов И 2 первой группы, подключен-ных вторьвя входами к выходам третьего регистра 13. Регистр 13 соединен управляющимвходом с вторым выходом формировате ля 3,. а информационными входами - свыходом разрядов счетчика 1. Счетчик, 1 подключен счетным входом к выходу генератора 14 эталонной частоты и к синхронизирующим входам формировате лей 3 и 5.Каждый...

Номер патента: 857989

Опубликовано: 23.08.1981

Авторы: Морозевич, Мягчило

МПК: G06F 7/70

Метки: делительно-множительное

...5 ключевых элементов. Первый вход второго счетчика 11 делителя подключен к входу сомножителя устройства, а второй вход подключен к выходу второго ключевого элемента 5. Выход второго счетчика 11 делителя подключен к второму входу третьего ключевого элемента 3, выход которого является выходом устройства. Вторые вхо ды первого б и второго 7 блоков сравнения соединены с выходами соответственно первого 16 и второго 17 регистров, соответственно с входами первого 12 и второго 13 дешифраторов и соответственно с первым и вторым входами третьего блока 15 сравнения. Первые входы первого 16 и второго 17 регистров подключены соответственно к выходам четвертого 1 и пятого 2 ключевых элементов, первые входы которых объединены и подключены к...

Номер патента: 857990

Опубликовано: 23.08.1981

Автор: Брюхомицкий

МПК: G06F 7/70

Метки: детерминированно-вероятностный, интегратор

...которого сое дияен с входом шестого накопителя, а второй - с вторыми входами второго и пятого накопителей, выход шестого накопителя соединен с вторым входом третьего умножителя и входом второго 65 блока вероятностного кодирования, выход которого соединен с вторым входом вероятностного умножителя, выход третьего накопителя соединен с входом второго квантователя, первый выход которого соединен с четвертым входом сумматора, а второй - с вторым входом третьего накопителя.На Фиг. 1 представлена блок-схема интегратора на Фиг. 2 - блок-схема блоков 17 и 21 вероятностного кодирования.Интегратор имеет вход 1 приращений функции интегрирования, вход 2 приращений первой производной функции интегрирования, вход 3 приращений второй производной функции...

Номер патента: 857991

Опубликовано: 23.08.1981

Авторы: Добрис, Федоров, Яковлев

МПК: G06F 7/70

Метки: вероятностное, возведения, квадрат

...чисел, причемп(-1)(п-п)п, если2 ии+1и(п)+Ц (и-п)оесли) 1и+1 где п,п (и ) и) - степени характеристического полинома Х" + Х " + 1 генератора псевдослучайных чисел.На чертеже представлена блок-схема устройства.Устройство содержит генератор 1 псевдослучайных чисел, и-разрядный преобразователь код-вероятность 2, входы которого соединены с выходами генератора 1 указанным образом,элемент 3 задержки, вход которого соединен с выходом и-разрядного преобразователя код-вероятность 2, элемент И 4, первый вход которого соединен с выходом и-разрядного преобразователя код-вероятность 2, а второй вход - с выходом элемента 3 задержки, и счетчик 5 результата, вход которого соединен с выходом элемента И 4.Устройство работает следующим...
