Шестеркин

Номер патента: 1655135

Опубликовано: 20.05.1999

Авторы: Фрейдлин, Цыпленков, Шестеркин, Шкарупа, Язев, Яковлева

МПК: C25C 3/02

Метки: натрия, электролизер

1. Электролизер для получения натрия, содержащий футерованную ванну с перекрытием, анод и катод, катодный колпак с кольцевым желобом и диафрагму, отличающийся тем, что, с целью повышения выхода по току, он снабжен экраном, прикрепленным к внешней стенке кольцевого желоба и перекрывающим зазор между желобом и верхней гранью катода.2. Электролизер по п.1, отличающийся тем, что экран выполнен из металлической сетки.3. Электролизер по п.1, отличающийся тем, что длина экрана составляет 1 - 2 зазора между желобом и верхней гранью катода.

Номер патента: 1466576

Опубликовано: 10.04.1995

Авторы: Олейников, Правдин, Усов, Шестеркин

МПК: H01J 23/06

Метки: пушка, электронная

ЭЛЕКТРОННАЯ ПУШКА, содержащая торцовый катод с вогнутой эмиттирующей поверхностью, теневую и управляющую сетки радиального типа, повторяющих форму катода, и сетчатый анод радиального типа, отличающаяся тем, что, с целью увеличения коэффициента токопрохождения за счет улучшения ламинарности электронного пучка, эмиттирующая поверхность катода имеет форму, полученную вращением вокруг оси симметрии пушки дуги, сопряженной с одной стороны с отрезком прямой, перпендикулярной этой оси, а управляющая сетка в центральной части имеет выступ в форме усеченного конуса, при этом должно быть соблюдено следующее соотношение:1 b 1/2rпр.кан,где l длина отрезка прямой, мм;b...

Номер патента: 1801537

Опубликовано: 15.03.1993

Авторы: Захаров, Скрынник, Чехов, Шестеркин

МПК: B01D 3/22

Метки: аппарат, тепломассообменный

...центров труб теплообменных элементов 5 и 6 (01 и 02) до близлежащихкромок отверстий для слива жидкости 4 равны 40между собой (101 А 1=101 А 1=10281=102 В 1),ширина Ь отверстий для слива жидкости 4 равна Ь-.0,350,85)сЬр,где бр - наружный диаметр трубы теплообменого элемента 5 и 6, м. 45С целью доказательства данного соотношения были проведены исследования повлиянию соотношения Ьйтр а диапазон устойчивой работы однотарельчатого аппарата д, который вьчислялся как соотношение 50максимальной скорости газа в отверстияхтарелки Р/О" к скорости вступления тарелки в работу МЬО " Эксперименты приведенц в колонне диаметром 400 мм на системевода-воздух, Диаметр труб теплообменных 55элементов составлял 25 и 38 мм. Свободноесечение отверстий для...

Номер патента: 1766737

Опубликовано: 07.10.1992

Авторы: Тимофеев, Филитис, Шестеркин

МПК: B60Q 5/00

Метки: двухтональное, звуковое, постоянного

...сигнала. Напряжение этой частоты с электрода обратной связи излучателя через рези,3,СФ Н. Филитргентал Составит Техред М Редактор А.Кулаков отыль ектор Заказ 3511 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 но-издательский комбинат "Патент", г, Ужгород, ул.Гагарина,Произво стор В 1 и конденсатор С 1 поступает на транзистор ЧТ 1, где усиливается и преобразуется в сигнал прямоугольной формы, который поступает на делитель частоты, выполненной на микросхеме и трех диодах, где частота снижается в 14 раз. Далее сигнал через резистор В 4 поступает на базу транзистора ЧТЗ, который этим сигналом периодически открывается "йзакрывается, выключая и включая...

Номер патента: 1702419

Опубликовано: 30.12.1991

Авторы: Левкоев, Мечетный, Шестеркин

МПК: G09G 3/28

Метки: индикации

...сигнала компенсации навьгбранную шину индикатора через диод Ю 1(фиг.1) не /читывается, так как В.:1 ходное сопротивл 8 ние исгочникауправляющих импульсов в зто время мало, Наименьшееколичество коммутируемых источ иков требуется, если поддерживающее напряжениеСООтВЕтстВЕт СИММЕтРИЯНОМ Е КВВЗИМЕаНДРУ.Так как ВО Время формированиЯ сиГналОВ управления В этом случае поддерживающеенапряжение равно нулю, т.е. Оп = О, то из выражения (5) следует, что напряжение компенсации при записи и стиранииОм - -О.В том случае, если напряжения записи и стирания, прикладываемые к Х и У шинам, соответственно равны и противоположны по знаку то из (5) следует, чтоОхх = ОууТаким образом, для устранения возникающих при записи (гашении) импульсов помех 3 и...

Номер патента: 1690798

Опубликовано: 15.11.1991

Авторы: Зеленцов, Кичанов, Скрынник, Смоляк, Чехов, Шестеркин, Якушко

МПК: B01D 3/22

Метки: колонна, массообменная

...кромками последние были образованы дугами окружностей, центр каждой из которых в плане совпадает с центром близлежащего отверстия 5 круглой формы.Тепломассообменный аппарат работает следующим образом.Жидкость в аппарат с помощью распределителя подается сверху, а газовый поток - снизу.Жидкость, поступая на верхнее перфорированное полотно 2, равномерно распределяется по нему и с кромок отверстийступает с четырех близлежащих в плане кро 10 мок отверстий 3 полотна 2. С кромок отверстий 5 жидкость стекает на сплошные 20 образуется при взаимодействии струй и ка 30 пель жидкости с газовым потоком. Благо 50 55 35 40 45 перфорации в виде струй и капель стекает на нижележащее полотно. При стекэнии жидкости с полотна 2, перфорированного отверстиями...

Номер патента: 1688281

Опубликовано: 30.10.1991

Авторы: Лаврентьев, Шестеркин

МПК: G09G 3/28

Метки: индикаторных, информации, матричных, отображения, панелях, устройств, энакогенератор

...делителем 4 частоты так, бы период тактового сигнала на выход лителя 4 составлял несколько деся минут.Таким обраКЛ ЮЧАЮ ЩЕ Е с эом, на входы элементаИЛ И 3 поступ а ют дваронных тактовых сигнала, один из которых имеет период, равный периоду переключения строк. панели, а второй имеет период в несколько десятков минут. В то время, как на выходе делителя 4 сигнал не изменяет 5 свой уровень (например, равен "0"), элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 3 пропускает без инверсии тактовый сигнал с входа 8 на второй вход сумматора 2, на первый вход которого поступает код адреса фрагмента, 10 подлежащего отображению знака. В результате на выходе сумматора 2 формируется модифицированный код адреса фрагмента, равный коду на входе 9 для всех четных строк и равный...

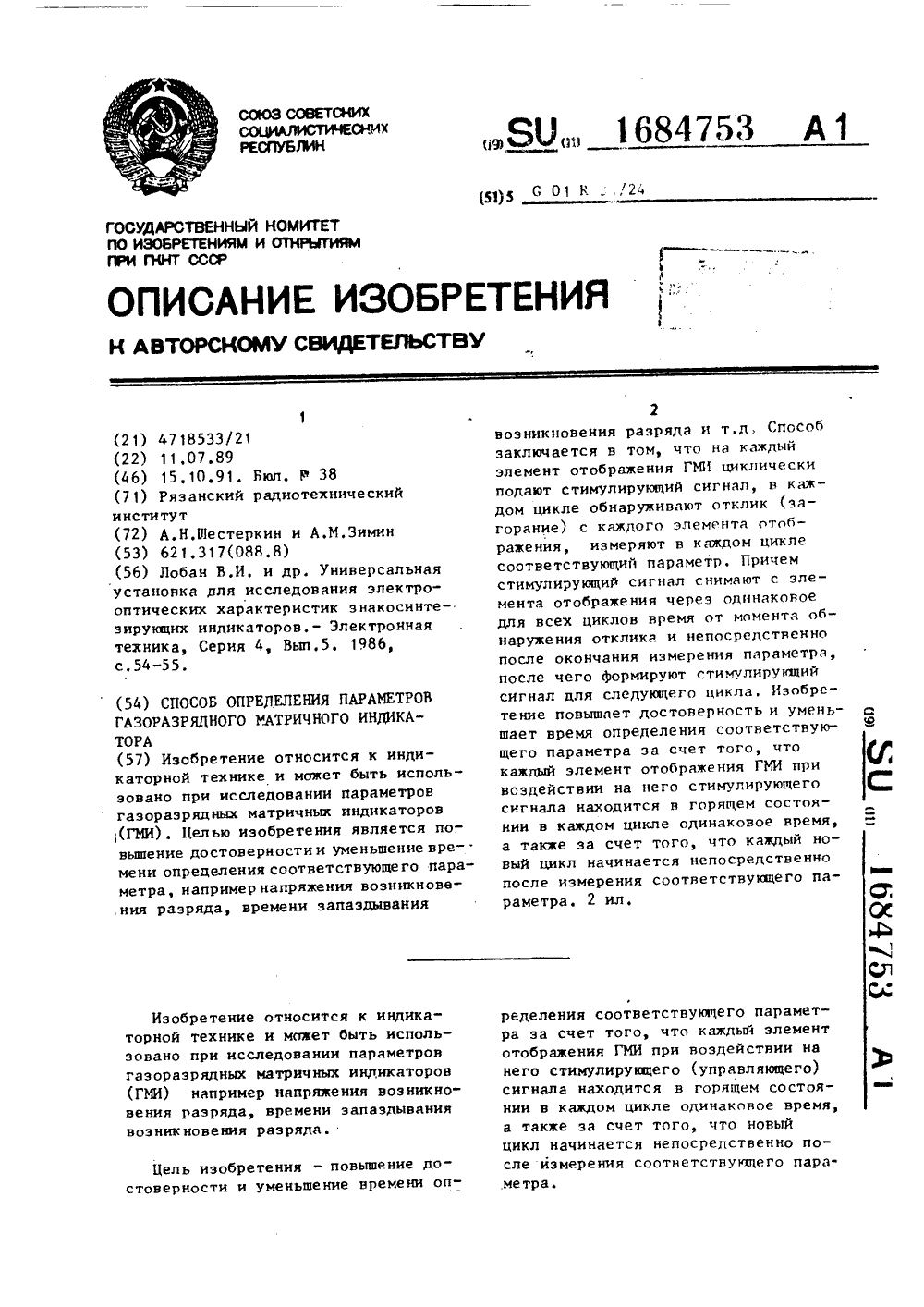

Номер патента: 1684753

Опубликовано: 15.10.1991

Авторы: Зимин, Шестеркин

МПК: G01R 31/24

Метки: газоразрядного, индикатора, матричного, параметров

...импульсов напряжения, В конце каждого цикла этого напряжения ца выходе счетчика 2 генерирует- ск сигнал, осуществляющий увеличение состояния счетчика 9 на единицу мпадшего разряда. При этом на выходе преобразователя 11 формируется ступенч:.то возрастающее напряжение (фиг.2), кс торое является питающим для генератораа 4. При достижении счетчиком 9 значения, обеспечивающего формирование минимально возможного напряжения всэникновения разряда, на выходе дешиФратора 10 появляется сигнал, который устанавливает триггер 15 в единичное состояние, Сигнал с выхода триггера 15 поступает на элемент И 3 и разрешает прохождение импульсов счетчика 2 на управляющие входы генератора 4, Импульсы генератора 4 с амплитудой, равной выходному...

Номер патента: 1675934

Опубликовано: 07.09.1991

Авторы: Коростышевский, Шестеркин

МПК: G09G 3/28

Метки: информации, отображения

...зажигания элементов одного из столбцов в каждом цикле развертки увеличивается в три раза.Если полный цикл формирования изображения в устройстве укладывается в период Т , определяемый критической частотой мельканий Гр, то суммарное время подключения всех элементов одинаково и изменение яркости Формируемого изображения не происходит.Если полный цикл формирования изображения больше Ткто .необходимо определить яркость изображения, формируемого за время Т . Так как яркость Формируеных изображений полностью определяется длительностью горения, а следовательно, и подключения элементов, то определим суммарную длительность возбуждения элементов.Пусть за время Т осуществляется 1. подклочений всех столбцов. Тогда яркость В свечения элемента в том...

Номер патента: 1648746

Опубликовано: 15.05.1991

Авторы: Бурдиян, Ермилов, Кочнов, Макаров, Шестеркин

МПК: B25B 27/00

Метки: кассет, съемник

...фиксации головок 2 кассет 3 в пазах б над пазами 6 параллельно их плоскости и перекрывая их установлены плоские пружины 9, прикрепленные к пластине 1 съемника винтами 10. Плоские пружины имеют на конце фиксатор 11, выполненный в виде прогнутого ее конца, С одной стороны пластины к ее плоскости прикреплена винтами 12 дополнительная пластина 13, выполненная в виде рабочего органа отвертки. По концам пластины 1 установлены две стойки 14, выполненные в виде резьбовых втулок,В стойки 14 на резьбе вставлены выжимные винты 15 с рифленой круглой головкой 16, резьбой 17 и упорным концом 18.Упорные концы 18 выжимных винтов 15 упираются в корпус блока 4 в случае, есликассета выходит с усилием и приходится ее удалять с помощью выжимных винтов 15,...

Номер патента: 1608231

Опубликовано: 23.11.1990

Авторы: Зильберглейт, Карамышев, Кичанов, Конобеева, Самбурская, Шаповалова, Шестеркин

МПК: C21D 1/46

Метки: ванны, нагрева, соляной, состав, стальных

...свыше 0,8 мас,% избыточный карбид бора образует нерастворимую пленку на поверхности ванны.5Пределы содержания хлористого натрия и хлористого калия принимаются, как в прототипе. 10 П р и м е р, Электродную лабораторную ванну, футерованную шамотным кирпичом, наплавляли одной из солевых смесей, указанных в табл.1Обезуглероживающую активность ванны определяли методом фольги с помощью образцов ленты из стали 13 х с содержанием углерода 1,4 мас.%, Время выдержки фольги в расплаве во всех случаях составило 1 мин. 20 В процессе эксплуатации по мере понижения уровня расплава ванну доплавляли свежей солевой смесью. Через 8 ч работы ванны расплав сливали и контролировали состояние футеровки и электродов, после чего проветрили наплавку ванны тем...

Номер патента: 1604388

Опубликовано: 07.11.1990

Авторы: Кичанов, Моисеев, Ткач, Хусточкин, Шапорев, Шестеркин

МПК: B01D 3/30

Метки: массообменный, реактор, роторный

...- узел на фиг.2; на фиг,4 - схема движения взаимодействующих фаз.Роторный массообменный реактор содержит корпус 1, ротор 2 с колесами 3, полые тороидальные камеры 4, патрубки 5 и 6 ввода и вывода 7 и 8 жидкости и газа, Реактор снабжен верхним 9 и нижним 10 дисками, прикрепленными к тороидальной камере 4, при этом верхний диск 9 прикреплен по внутреннему диаметру тора, а нижний 10 - по касательной к тору, В камере 4 установлена перегородка 11, разделяющая ее на зоны ввода 12 и вывода 13 взаимодействующих фаз, и перед перегородкой 11 в зоне 13. вывода фаз установлен кольцевой расширитель 14, предназначенный для разделения газовой и жидкостной фаз. Корпус 1 состоит иэ опорных стаканов 15, соединенных друг с другом посредством фланцев....

Номер патента: 1589310

Опубликовано: 30.08.1990

Авторы: Зимин, Тюленев, Шаров, Шестеркин

МПК: G09G 3/28

Метки: информации, отображения

...масштаба подлючены к входам дешифратора 5. Еслизначение выходного кода блока 3 задания масштаба меньше, чем значение 45 выходного кода счетчика 8, то на втором выходе блока 6 сравнения вырабатывается уровень логической единицы,которая поступает на вход первого логического элемента ИЛИ 11. Выходнойсигнал послецнего, проходя через остальные логические элементы ИЛИ 11,обеспечивает возбуждение всех гори" зонтальных шин матричного индикатора 13, отведенных для воспроизведения контролируемого параметра. Приравенстве старших разрядов выходного кода блока 3 задания масштаба ивыходного кода счетчика 8 сигналомс первого выхода блока 6 сравнения158931разрешается работа дешифратора 5,который осуществляет декодированиемладших разрядов кода блока 3....

Номер патента: 1567251

Опубликовано: 30.05.1990

Авторы: Болотная, Кичанов, Моисеев, Цейтлин, Шестеркин

МПК: B01D 53/14, C01B 31/20

Метки: газов, диоксида, концентрирования, углерода

...суспензия, в которой 94 1 кг кристаллов МН НСОи столько же маточного раствора, содержащего 14,6 мас,7 МН со степенью карбонизации 0,4. Суспензию из абсорбера 1 через рекуператор теплоты 3 направляют в регенератор 4, где при нагревании до температуры 75 С из нее выделяется 340 кг СО, с которым уносится 39 кг МНЭ, Жидкость из регенератора 4 последовательно охлаждается в рекуператоре теплоты 3о и холодильнике 5 и с температурой 30 С подается в абсорбер 1. Расход тепла на регенерацию диоксида углерода составляет 0,22 Гкал или 1,24 т пара/т 1002-ного С 0,379 кг газа после регенератора 4, содержащего 10,3 мас.Е (23 об.Е) МНэ, остальное СО направляют потребителю.П р и м е р 4, Выход эа верхний предел массового содержания МН и...

Номер патента: 1509986

Опубликовано: 23.09.1989

Автор: Шестеркин

МПК: G09G 3/28

Метки: газоразрядной, графической, индикаторной, информации, отображения, панели, экране

...мультиплексора 9 с выхода компаратора 15, Если маркер находится в правой части индикатора 4, то запись кода в счетчик 16 адреса считывания производится непосредственно с задатчика начального адреса при подключении первого столбца индикаторной панели во время прямого направления развертки импульсом блока 17 синхронизации,Если же маркер находится в левой части, то компаратор 15 выдает на первый мультиплексор 9 сигнал, который обеспечивает прохождение на вход загрузки счетчика 16 адреса считывания кода с выхода блока 10 постоянной памяти. При подключении последнего столбца индикатора 4 во время обратного хода код блока 10 постояннойпамяти записывается в счетчик 16 ад реса считывания. Эти же сигналы блока синхронизации обеспечивают...

Номер патента: 1457943

Опубликовано: 15.02.1989

Авторы: Мильштейн, Никишкин, Скрынник, Чехов, Шестеркин, Якушко

МПК: B01D 3/22

Метки: тарелка, тепломассообменная

...работает следующим образом.Гаэ поступает на тарелку 1 снизу и проходит через отверстия 2. Жидкость подается сверху и взаимодействует с газом на тарелке, образуя над ней высокотурбулизированный газожидкостный слой. На нижележащую тарелку часть жидкости стекает в виде струй по центрам отверстий 2, а часть жидкости стекает в углах 4 отверстий 2. Таким образом, жидкость в отверстиях стекает упорядоченно в виде струй, формирующихся по углам отверстий и в центре. Расположение45 отверстий согласно изобретению позволяет равномерно распределить точки стока жидкости по площади тарелки. Это позволяет повысить однородность газожидкостного слоя данной тарелки за счет уменьшения застойных зон и увеличить равномерность орошения нижележащей...

Номер патента: 1452537

Опубликовано: 23.01.1989

Авторы: Кичанов, Скрынник, Чехов, Шестеркин, Якушко

МПК: B01D 3/22

Метки: контактная, противоточная, тарелка

...центре 8 каждогоотверстия перегородок 3, сток жидкости носит устойчивый характер ипроисходит в центре каждого отверстия 2,Газовый поток входит снизу в отверстие 2, взаимодействует со сливающейся жидкостью и поступает подотогнутые участки 6 и 10. При этомгаэовьй поток контактирует с жидкостью, перетекающей через отверстие,образованное основанием 1 тарелки,прорезью 5 и отогнутым участком 6.Взаимодействие двух движущихся потоков, газового и жидкостного, приводит к значительной интенсификациипроцесса тепломассообмена эа счеттурбулиэации гаэожидкостного слояи увеличения поверхности контактафаз. За счет ввода газа в гаэожидкостный слой в направлении, близкомк горизонтальному, снижается брыэгоунос, Установка решетки способствуетповышению...

Номер патента: 1444881

Опубликовано: 15.12.1988

Авторы: Блинков, Мечетный, Шестеркин

МПК: G09G 3/28

Метки: газоразрядной, индикаторной, панелью

...импульс стирания номинальной длительности с амплитудой 0 . Настенный заряд НЗ (диаграмма д) выбранных ячеек индикации Переходит с уровня +Она уровень НЗ(2), В результате выбранные ячейки видика" ции гаснут. На остальные невыбранные ячейки индикации импульс стирания не оказывает никакого воздействия, Для зажигания необходимых ячеек (интерз 14448 вал времени С - й ) на все электроды по координате У подают импульсы подцержания разряда первой последовательности (диаграммы в, г). Если в момент времени 1 выполняется усло"5 вие Бпэ, + Б и,1 эю мин (3)где 0- минимальное напряжениезажигания ячеек индикации, указанное в паспорте панели,то происходит инвертирование состоя"ния ячеек панели. Ячейки индикации,которые до момента временине...

Номер патента: 1429156

Опубликовано: 07.10.1988

Авторы: Лаврентьев, Шестеркин

МПК: G06F 3/147, G09G 3/28

Метки: информации, отображения

...сумматора с триггера 15,Остальные разряды второго входа сумматора 14 подключены к шине нулевогологического потенциала. Так как триггер 15 установлен в нулевое состояние, то код со счетчика фрагментовпроходит через сумматор 14 без изменения. В соответствии с этим кодомна выходе знакогенератора 3 выдаетсякод пробела между знаками, которыйпоступает на вход регистра 4,После окончания импульса со ждущего мультивибратора 12, задающегодлительность подключения вертикальной шины, разрешается работа генератора 8 импульсов и запрещаетсяработа распределителя 13 импульсов,так что на его выходе не выдаетсяни одного сигнала. Ключи второй группы 7 переходят в закрытое состояние,на всех их выходах выдается напряжение Е 2. Напряжения полувыборки Е 1 иЕ...

Номер патента: 1424053

Опубликовано: 15.09.1988

Авторы: Зимин, Шестеркин

МПК: G09G 3/28

Метки: информации, отображения

...9 поступают импульсы с периодом Т с первого выхода блока 7 синхронизации, обеспечивающие синхронно с переключением вертикальных входов ГИПизменение состояния второго счетчика от Х+А до Х+А-(М).Дешифратор 1 О построен таким об- разом, что сигнагы на его первом и втором выходах формируются при посз 1424053туплении на их входы кодов В и В-К, Если ордината центра маркера меньВ-К+1 В, В, В+1 В+К, ше К или больше М-К, или (и) абсцисВ+К, а дешифратор 11 - соответствен- са центра маркера меньше К и большено при поступлении кодов А и А-К, А- К-К, то исходное состояние счетчикаК+1 А, А, А+1, ,А+К, А+К, В 8 и 9 будет больше В+К (А+К), либоЕсли ордината центра маркера оно не достигнет В-К (А-К). ТогдаМ-К в УЪ К, то при уменьшении содер- на...

Номер патента: 1413666

Опубликовано: 30.07.1988

Авторы: Зимин, Шестеркин

МПК: G06F 3/147, G09G 3/28

Метки: информации, отображения

...на один из входов сумматора 20. Так как второй триггер 17 переключается по срезу импульса, сопоставленного пре-, дыдущей ординате, то выходной сигнал сумматора 20, проходя через третийэлемент И 21 и элемент ИЛИ 22, обеспечит запись в регистр 14 активных сигналов, только начиная со следующего импульса после переключения второго ХК-триггера 17. При достижении первым счетчиком 2 нулевого состояния переключается рервый 1 К- . триггер 16. Однако в связи с тем,. что выходной сигнал сумматора 20 изменится лишь по срезу импульса, сопоставленного текущей ординате, то в момент его формирования на входе регистра 14 будет поддержинаться активный уровень и в регистре 14 будут возбуждены ячейка, сопоставленная текущему значению кода, и все...

Номер патента: 1410097

Опубликовано: 15.07.1988

Авторы: Зимин, Шестеркин

МПК: G09G 3/28

Метки: информации, отображения

...слово, соответст вующее состоянию ячеек выбранного фрагмента индикаторной панели, считывается иэ блока 9 и импульсом с четвертого выхода блока 13 синхронизации заносится во второй регистр 5. 25 Каждая группа из К-разрядных кодов выбранного И.К-разрядного слова поступает на соответствующий сумматор блока 10 и складывается со значением соответствующего разряда входного информационного слова. Образованное при этом новое ГГ, К-разрядное слово импульсом с первого выхода блока 13 синхронизации заносится в блок 9 памяти по тому же адресу. Процесс стирания любого из компонентов изображения аналогичен процессу его записи с той лишь разницей,что на входы устройства подаются кодадреса выбранного фрагмента и словоинформации, установленные в...

Номер патента: 1387040

Опубликовано: 07.04.1988

Авторы: Зимин, Лаврентьев, Шестеркин

МПК: G06F 3/147, G09G 3/28

Метки: информации, отображения

...элемента ИЛИ 14 и обеспечивает возбуждение шины панели 1 О, соответствующей текущему входному коду,Формирование сигналов, обеспечивающих, возбуждение шин панели, расположен ных между шинами, сопоставленными текущему и предыдущему входным кодам, осуществляется за счет подачи на информационный вход выходного двигающего регистра выходного сигнала элемента ИСКЛЮЧАЮШЕЕ ИЛИ 12, обеспечивающего сло жение выходных сигналов Больше (Больше и равно) первого 2 и второго 3 блоков сравнения. Так как код каждой ординаты участвует в формировании изображения дважды (вначале он является текущим, затем предыдущим), то при равенстве раз вертывающего кода и кода предыдущей ординаты сигналом Равно первого блока 2 сравнения, подаваемым на инверсный вход...

Номер патента: 1370666

Опубликовано: 30.01.1988

Авторы: Блинков, Левкоев, Мечетный, Шестеркин

МПК: G09G 3/288

Метки: газоразрядной, индикаторной, панелью, переменного

...этого импульса существенно меньше, чем номинальная длительность поддерживающего импульса, то напряжение на ее диэлектрических слоях достигает уровня не Б а лишь У, т.е, постоянной составляющей. При поступлении на эту ячейку импульса второй последовательности поддерживающего напряжения посТоянной составляющей Б недостаточно для зажигания ячейки.В режиме стирания в момент времени С 1 загорятся также ячейки, относящиеся к выбранным электродам второй системы и не выбранным электродам первой системы. Так как длительность импульсов, формируемых на этих ячейках равна, то напряжение на 45 50 55 слоях.Из временных диаграмм следует, что состояние невыбранных ячеек и выбранных по одной системе координат остается без изменений, если они не горели....

Номер патента: 1368117

Опубликовано: 23.01.1988

Авторы: Бадолин, Вышинский, Литяйкин, Хмель, Шестеркин

МПК: B23D 36/00

Метки: полосы, резанием, формированием

...При прохождении каждой длиныгофрированного листа через ось формирующих валков 2 в блоке 13 записывается число "1" и со следующим вра 1368117щением Формирующих валков 2 счет возобновляется.При подходе переднего конца полосы 19 к следящему ролику 9 последний5 в контакте с полосой 19 начинает вращаться со скоростью, равной линейной скорости полосы 19.При этом на выходе преобразователя 7 угла поворота появляются импуль сы, число которых пропорционально длине полосы, прошедшей над роликом 9, и которые поступают на вторые входы блоков 15 и 16, При подходе переднего конца полосы 19 к датчи ку 5 наличия металла на его выходе появляется сигнал, который подается на первые входы блоков 15 и 16. Этот сигнал разрешает прохождение импульсов от...

Номер патента: 1348897

Опубликовано: 30.10.1987

Авторы: Карабанов, Соломенников, Шестеркин

МПК: G09G 3/28

Метки: газоразрядной, индикаторной, информации, отображения, панели

...по данному способу осуществляется следующимобразом, 15В режиме первоначального зажиганияячеек на первый вертикальный электродпанели и на все горизонтальные электроды подают импульсные сигналы, суммарная амплитуда которых превышаетнапряжение возникновения разряда.Таккак вероятность зажигания большогочисла параллельно возбуждаемых ячеекстремится к единице при уже малых длительностях возбуждения, то под действием этих сигналов происходит зажигание всех ячеек относящихся к первому вертикальному электроду, Затемподключается второй вертикальныйэлектрод панели и вновь все горизонтальные электроды, эа счет чего осуществляется зажигание всех ячеекотносящихся ко второму вертикальномуэлектроду,После зажигания ячеек, относящихся к последнему...

Номер патента: 1319071

Опубликовано: 23.06.1987

Авторы: Блинков, Левкоев, Мечетный, Шестеркин

МПК: G09G 3/288

Метки: газоразрядной, индикаторной, панелью, переменного

...поддержания разряда (диаграмма в), поэтому амплитуде первого результирующего импульса, равной Бр, =Ц;, недостаточно, чтобы вызвать зажигание негорящих ячеек индикации (диаграммы ж, з). В момент формирования среза импульса записи на невыбранных хэлектродах амплитуду импульса поддержания разряда уменьшают до величины У,=06 - 080(диаграмма б), а на выбранный электрод подают в это время нулевой уровень (диаграмма а). По срезу импульса записи на выбранные 1 в электроды подают импульс поддержания разряда (диаграмма г). Под действием этих сигналов ячейке индикации на пересечении выбранных 1 в и хв электродов пере- зажигается и настенный заряд этой ячейки переводится с уровня НЗ, на уровень НЗ 1, достаточный для работы от последовательности...

Номер патента: 1310889

Опубликовано: 15.05.1987

Авторы: Зимин, Коптев, Лаврентьев, Ларионов, Мечетный, Шестеркин

МПК: G09G 3/28

Метки: анализатора, информации, логического, отображения

...обратном порядке иодкгцочеция столбцов выходными сигналами первого, второго и третьего элементов ИЛИ-НЕ 1113 осуществляется возбуждение дополнительных ячеек, если )-е значение зходного кода меньше предыдущего (1 ) -го.Так как на шину, соответствующую нулевому входному коду, через резистор сумматора напряжения 3 постоянно подается напряжение, то ее ячейки оказываются постоянно возбужденными. Сопротивление резистора сумматора напряжения 3 выбрано таким образом, чтобы при последовательном подключении столбцов индикаторной панели на ней высвечивалось изображение линии (оси времени) с яркостью, в 5 - 8 раз меньшей основного изображения.Ячейки этой шины, последовательно зажигаясь, являются источником ионизирующих частиц и метастабильных...

Номер патента: 1302316

Опубликовано: 07.04.1987

Авторы: Левкоев, Шестеркин

МПК: G06F 3/147, G09G 3/28

Метки: индикации, считывания

...форма поддерживающего напряжения. По команде Считывание стробирующий импульс (фиг. Зг) поступает в блок выборки строкФормула изобретения 40 45 50 55 и на выбранной строке изменение полярности напряжения поддержки происходит в момент времени 1, тогда как на всех не- выбранных строках ГИП это изменение происходит в момент 1. Таким образом, момент появления токов 1 см и 1 Р на выбранной строке изменяется относительно моментов их появления на невыбранных строках.Выбор столбца происходит следующим образом. При наличии на входе считывания сигнала команды Считывание ключевой элемент 23 и блок 24 ключей выборки блока 22 открыты независимо от состояния выходов дешифратора 21. На все первые п выходов блока 22 поступает напряжение записи-...

Номер патента: 1299637

Опубликовано: 30.03.1987

Авторы: Никифоров, Самойлюкевич, Стариков, Тихомиров, Челенко, Шестеркин

МПК: B21C 47/00

Метки: листового, моталки, останова, стана, точного

...появляется сигнал, который одновременно поступает на входы схемы И 12 и арифметического устройства 15, Арифметическое устройство 15 при этом запускается и производит вычисление величины Ь, т,е. пути, который должен пройти задний конец полосы от точки А до точки А 1, в которой подается команда на торможение моталки, Величина 5 рассчитывается таким образом, чтобы в момент попадания заднего конца полосы в точку В скорость моталки снизилась с рабочей скорости до заданной ползучей. Вычисление значения производится по формулег. г8Чр - 7 т2 агде Чр - рабочая скорость полосы в моментпрохождения ее концом точки А;Ч. - задняя ползучая скорость полосы; Ь - путь торможения с Чр до Чп, а - замедление полосы в процессе торможенияВеличины Чп и а...
