G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 824180

Опубликовано: 23.04.1981

Авторы: Загорский, Пугачев, Ярусов

МПК: G06F 3/00

Метки: информации, регистрации

...код и поступает на регистратор 3,Если отсутствует первое из анализируемых, то блок 4 управления подключением каналов не выдает сигнал на коммутатор 1 и в этом такте данный канал неопрашивается.Если отсутствует второе из анализируемых, то блок 4 управления подключениемканалов вырабатывает сигнал, поступающий в распределитель 5 импульсов, который осуществляет внеочередное переключение блока 4 управления подключением каналов на проверку условий подключенияследующего канала,25Блок 6 разрешения выбора каналов работает следующим образом.Импульсы, соответствуюшие периодамопроса каналов, выставивших запросы, поступают на второй элемент ИЛИ 13, на выходе которого серия импульсов имеет пе 30 риод Ти (фиг. 4). Эти импульсы поступают на счетный...

Номер патента: 824181

Опубликовано: 23.04.1981

Автор: Ладода

МПК: G06F 3/02

Метки: ввода, информации

...и вы ключенных коммутационных элементов. Если соответствует, то сигнал 1 с выхода дешифратора, соответствуюшего этому коду, через четвертый элемент 5 ИЛИ проходит на второй вход второго элемента 11 И, на первом входе которого уже присутствует сигнал 1 с выхода триггера 9, установленного до этого импульсом первого одновибратора. Появившийся сигнал 1 на выходе второго элемента И поступает на первый вход третьего элемента И, тем, самым, подготавливает третий элемент И для пропускания синхроимпульса с выхода третьего одновибратора на второй выход устройства. Информация считывается в сопряженную аппаратуру с первых выходов 18 устройства.Если при наборе кода символа ошибся 40 оператор или не сработал какой-нибудь коммутационный элемент,...

Номер патента: 824186

Опубликовано: 23.04.1981

Авторы: Дмитриенко, Ланцов

МПК: G06F 3/06

Метки: информацией, обмена

...с выходов передатчиков.Инжекционньй вентиль реализует функцию видау-Г т - х, если 1 )х,Г 1, если х )(0, если х( 1,где у -выходной ток коллектора порогового детектора;Х - входной ток порогового детектора;-ток инжектора.Шестой 11 инжекционный вентиль выполняет роль управляемого сопротивления.В открытом состоянии вентиля 11 сопротивление коллекторно-эмиттерного переходаминимальное и ток инжектора7 замыкается через него на землю. В закрытом состоянии вентиля 11 сопротивление коллектор/ 4но-эмиттерного перехода большое, и ток инжектора 7 поступает в базу вентиля 9. Особенностью инжекционного вентиля является мультиплицирование на всех его коллекторах одинакового тока. Объединяя несколько коллекторов в таком транзисторе, тем самым...

Номер патента: 824187

Опубликовано: 23.04.1981

Авторы: Скузо, Федоров, Фомин, Хватов

МПК: G06F 3/06

Метки: ввода, информации

...блок 2 инвертора срабатывает первый блок 4 совпадения, блокируется четвертый блок 5 совпадения, обнуляется второй счетчик 9, а к счетному входу первого счетчика 10 подключается генератор 14 импульсов. Срабатывание первого блока 4 совпадения происходит синхронно с изменением входных сигналов фотодиодов блока 1 считывания. Выключение первого блока 4 совпадения вызывает срабатывание четвертого блока 5 совпадения через инвертор 8 и сброс первого счетчика 10. Поэтому сигнал на выходе перво-. го счетчика 10 вырабатывается когда на его счетный вход поступит серия, состоящая из Ы импульсов, где Я - коэффициент деления счетчика, что возможно лишь при входе фотоголовки в зону стабильного затемнения всех фотодиодов. Выходной сигнал первого...

Номер патента: 824188

Опубликовано: 23.04.1981

Авторы: Будько, Поленов, Федотов, Яблонский

МПК: G06F 3/147

Метки: индикации

...разрядом, поступающие на шины 10 подготовительного, разряда индикаторной панели 1 через формирователи 9 напряжения подготовительного разряда по координатам Х и у.Введение в устройство дополнительных формирователей поддерживающего напряжения по координатам Х и У и распределителя импульсов, обеспечивающих на четных и нечетных информационных шинах индикаторной панели сдвинутое во времени поддерживающее напряжение, выгодно отличает предлагаемое устройство от известных, так как временной сдвиг поддерживавщнх напряжений, создаваемых иа четных щ нечетных информационных шинах индикаторной панели, сопровождается увеличением диапазона допустимых изменений поддерживающих напряжений панели и, таким образом, увеличивается надежность...

Номер патента: 824189

Опубликовано: 23.04.1981

Авторы: Ветренко, Востриков, Ефремов, Кунец, Овчарук, Огир

МПК: G06F 3/153

Метки: вывода, информациис, трубки, электроннолучевой

...прохождения в этот блоке з 5 импульсов управления из блока 15 регистрации.е. Блок 6 синхронизации обеспечивает циклрегистрации и формирует импульсы опредее ленной длительности, которые поступают напреобразователь 14 кодов, куда одновременно подается и содержимое блока 5 промеа, жуточных координат, представляющее координаты зафиксированной световым карандао- шом фотоприемника 2 точки. Блок 14 осу-.1 ществляет кодировку и подает сигналы упм 45 равления в выбранном виде в блок 9 регистрации,Введение регистров координат Х и У ивторого блока сравнения позволяет указыя вать точку в любом полукадре телевизионч ного растра, что увеличивает точность ука 50 зания координат благодаря увеличению анализируемых строк растра. Формула изобретения...

Номер патента: 824190

Опубликовано: 23.04.1981

Авторы: Жулев, Зотов, Коньков, Садовский

МПК: G06F 3/153

Метки: информации, отображения

...4, по которому к адресному входу блока памяти 5 подключаются выходы АЦП, и сигнал записи в блоке 5, где накапливается информация о плотности распределения исследуемого параметра. По окончании времени анализа устройство переводится в режим индикации. При этом блок управления превращает выдачу на блок памяти сигналов записи и переключает коммутатор так, что к адресному входу блока памяти подключаются выходы генератора 11 кодов горизонтальной развертки. Последний осуществляет непрерывную развертку индикатора 9 по горизонтали, т. е. посредством второго дешифратора 10 управляет подключением горизонтальных шин газоразрядной индикаторной панели, и синхронно опрашивает блок памяти. Содержимое каждого канала блока памяти в виде параллельного кода...

Номер патента: 824191

Опубликовано: 23.04.1981

Автор: Солоха

МПК: G06F 7/00

Метки: задержки, сигналов

...задержки, а выходы логического блока 8 соединены с другими входами основного накопителя 1.На фиг. 2 показаны входные импульсы (фиг. 2 а), поступающие на вход 2, основного накопителя 1, тактовые импульсы (фиг. 2 б) от источника 5 синхроимпульсов, 20 поступающие на вход счетчика 7, текущий код состояний счетчика (фиг. 2 в), код, поступаюший на входы основного накопителя 1 с логического блока 8 (фиг. 2 г), синхроимпульсы считывания (фиг. 2 д), поступающие по выходу 10 источника 5 синхроимпульсов на вход основного накопителя 1, и синхроимпульсы записи (фиг. 2 е), поступающие по выходу 11 источника 5 синхроимпульсов на вход основного накопителя 1,14но входного импульса (фиг, 2 ж). Этот задержанный импульс (фиг. 2 и) записывается в...

Номер патента: 824192

Опубликовано: 23.04.1981

Авторы: Вангельева, Губка, Дергачев, Лысенко

МПК: G06F 7/02

Метки: сравнения, чисел

...на управляющем выводе равени поступает на третий вход первой ячейки 12 сравнения. Если сигнал равен О на первом входе, то сигнал на четвертом выходе равен О, а на пятом - 1. Если сигнал на первом входе равен 1 и сигнал на третьем входе равен 1, то сигнал на четвертом выходе равен 1 и сигнал на пятом выходе равен О, т. е. процесс распространения сигнала с управляющего входа вниз через коммутационные ячейки происходит до обнаружения в группе информационных входов первого сигнала 1, после чего производится выдача сигнала 1 в соответствующем разряде группы выходов и блокирование работы остальных (нижестоящих) ячеек,Каждая ячейка 12 сравнения сотоит из элементов И 13 - 15, элемента НЕ 17, элемента ИЛИ 16. Если обозначить сигналы на выходах...

Номер патента: 824193

Опубликовано: 23.04.1981

Авторы: Бубеничек, Потапов, Сычев

МПК: G06F 7/04

Метки: чисел, экст-ремальных

...случае в регистр 3 записывается нулевоезначение кода, а во втором случаемаксимально возможное. Для этого наинформационных входах 7 устанавливается соответствующее значение кода,поступающее на информационные входырегистра 3, а по входу 8 начальнойустановки подается сигнал начальнойустановки, который через элемент 2ИЛИ осуществляет запись установленного кода по входу синхронизации в регистр 3.На первые входы сумматора 4 по информационным входам 7 информация поступает в прямом коде, а на вторыевходы - в дополнительном, так как сэтими входами сумматорасоединеныинверсные выходы регистра 3, а входпереноса младшего разряда сумматорасоединен с уровнем логической "1".При этом уровень логической единицыпоявляется на выходе переноса сумматора...

Номер патента: 824194

Опубликовано: 23.04.1981

Автор: Толокновский

МПК: G06F 7/38

Метки: ви-да, вычисления, функции

...ключ 12, схему 13 сравнения, счетчик 14 и 15 разностей, регистр 16, вход 17 пуска.Устройство работает следующим образом. бОПеред пуском устанавливается коэффициент К второго двоичного умножителя, в счетчик. 4 аргумента вводится дополнительный код масштабированного значения аргумента Я-х 10 где гх целое число; Я - коэффициент пересчета счетчика.По команде пуск открывается блок2 пуска-останова и импульсы с выходагенератора 1 импульсов поступают через делитель 3 аргумента в счетчик4 аргумента, на вход делителя 10 длины участка аппроксимации, значениекоэффициента пересчета которого Ки на вход ключа 12 и на вход первогодвоичного умножителя 5.В исходном состоянии и в течениеобработки первого участка аппроксимации счетчик 11 участков...

Номер патента: 824195

Опубликовано: 23.04.1981

Авторы: Али, Декусар, Суейдан, Шумилов

МПК: G06F 7/38

Метки: вычислительное, матричное

...изменения операндов х и у закон измененияравных множителей вида 45 к =к =4-2 с 2 (1-1,1+а 5 Приближение операнда х будем.рассматривать как сумку исходного значения операнда х и приближения операн-65 дх 2 1можно считать, что на(1+ 4)-й итерации преобразованное значение аргумента х окажется равнымединице. Тогда значение коэффициента,найденное из (3) и подставленное в(4), дает у=1/х.Итерационный процесс вычисленияданной операции описывается следующими соотношениямиУ;=Чсс.Ч 2 (+1)Х:Х.+. -(1+17(-1,Есю 2 О,т :-гх 21+1 .% да У, а приближение операнда как разность исходного значения операнда У и приближения операнда х.к.щх 1- е 2" 1 т ф 1,ест ц о,9,1-э 1 и=у х о=О 5 х уНа фиг. 1 изображена структурнаясхема вычислительной ячейки устройства, на...

Номер патента: 824197

Опубликовано: 23.04.1981

Автор: Гречишников

МПК: G06F 7/49

Метки: вычислительное

...15. В режиме умножения на постоянный коэффициент сумматор-вычитатель 12 работает в режиме вычитания. При этом вычитаемым является информация, поступающая с выхода регистра 2. На выходе сумматора-вычитателя 12 разряд за разрядом, начиная с младшего образуется произведение на постоянный коэффициент.Ниже приведен численный пример работы устройства в режиме умножения на постоянный коэффициент. Пример приведен для обычной двоичной системы счисления. Пусть, например, требуется умножить число Х = 1011011 на постоянный коэффициент К = 10101010 Результаты расчета, произведенного в соответствии с чертежом, сведены в таблицу.-1у-у. г 1011011 110110 0 О 1 0 1 0 1 0 0 0 0 0 О 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 0 1 000000 25 24 23 22 21 20 19 18 17 16...

Номер патента: 824198

Опубликовано: 23.04.1981

Авторы: Стаханова, Телековец

МПК: G06F 7/49

Метки: избыточнойсистеме, сложения, счисления

...Второй вход второго сумматора 2 подключен к выходу шифратора 5, входы которого соединены с выходами блоков 3 и 4 выработки положительного и отрицательного переносов и с суммирующим и вычитающим входами реверсивного счетчика 7. Выход второго сумматора 2 соединен с входом регистра б, вход которого подключен ко входу реверсивного счетчика 7, соединенного по вы- З 5 ходу с выходной шиной 10 устройства.Устройство работает следующим образом.На входы первого комбинационного 40устройства по шинам 8 и 9 последовательно разряд за разрядом, начинаясо .старшего, поступают суммируеьщеаргументы, выраженные в избыточнойсистеме счислеич с основанием Р и 45системой цифр р, , 1, О, 1,р. Каждый 1-й разряд входных аргументов поступает в устройство ввиде...

Номер патента: 824199

Опубликовано: 23.04.1981

Авторы: Белая, Телековец, Ширванян

МПК: G06F 7/49

Метки: из-быточной, системе, сложения, счисления, чисел

...сумматоров 1 и 2. 60Выходы М. старших разрядов первого двоичного сумматора 1 и первого регистра 3 задержки соединены с первой и второй группами положительных входов сумматора 5 для избыточной системы счисления, первая и вторая группа отрицательных входов которого подключены к выходам М старших разрядов второго двоичного сумматора 2 и второго регистра 4 задержки. Выходы переноса первого и второго двоичных сумматоров 1 и 2 соединены с первыми входами соответственно первого и второго элементов ИЛИ б и 7, вторые входы которых подключены к выходам соответственно положительного и отрицательного переносов сумматора 5, для избыточной системы счисления, выходы суммы которого подключены к входам третьего регистра 8 задержки. Выходы третьего...

Номер патента: 824200

Опубликовано: 23.04.1981

Авторы: Браткевич, Збродов

МПК: G06F 7/49

Метки: суммирующее

...(г,р),называют нормальной, если в ней отсутствуют запрещенные группы единиц и нулей, а процесс приведения двоичной комбинации к нормальной форме - нормализацией.Таким образом, при .нормализации, начиная с р+1 раэряда, все двоичные1+комбинации вида 011 должны быть в случае р=1, заменены (свернуты)л+ в эквивалентные им комбинации 1 бе, Эта операция осуществляется блоком 3 приведения чисел к нормальной Форме.Алгоритм сложения чисел в СС (г,р)осуществляют следующим образом.1. Нормализуют исходные операндыАи В.2; формируют первую частичную сумму .2 и переносы П"р, Пщр,3. Приводят к нормальйой форме первую частичную сумму, т,е. получают,1 н.4, Выполняют сложение чисел согласно табл. 1 - 211 нП 1П( и 1 Оформируют вторую частичйую сумму...

Номер патента: 824201

Опубликовано: 23.04.1981

Авторы: Арцатбанов, Гречишников, Телековец

МПК: G06F 7/49

Метки: избыточнойдвоичной, системе, сложения, счисления

...результата.Устройство содержит вход 1 отрицательной шины аргумента А, вход 2 положительной шины аргумента А, вход 3 отрицательной шины аргумента В, вход 4 положительной шины аргумента В, блок 5 анализа входных аргументов, первый, второй, третий, четвертый элементы 6-9 задержки, в качестве которых используются О-триггеры, блок 10 формирования результата 2; выход 11 отрицательной шины результата, выход 12 положительной шины результата.Входы блока 5 соединены со входами 1 и 2 шин входного аргумента А и входами 3 и 4 шин входного аргумента В. Первый выход блока 5 соединен с первым входом блока 10, второй - со вторым входом блока 10 и входом первого элемента задержки б, третий и четвертый выходы блока 5 соединены соответственно со входами...

Номер патента: 824202

Опубликовано: 23.04.1981

Авторы: Финаев, Харчистов

МПК: G06F 7/49

Метки: конечныхполях, умножения

...является двухвходовым, а сумматоры 12, , 12 С, последующих ячеек трехвходовыми, образованных например, последовательным соединением двух двухвходовых сумматоров 14 и 15 по модулю два. Каждая 2-я ячейка регистра 3 содержит триггер 16 (где а- разрядность регистров 1, 2 и 3), Входы 7, , 7 устройства соединены соответственно с первыми входами элементов ИЛИ 10, , 10 ( регистра 1, выходы которых соединены соответственно со входами соответствующих триггеров 11, , 11 регистра 1, тактовые входы триггеров 11, , 11 регистра 1 соединены с тактовым входом 4 устройства и с тактовыми входами триггеров 13, 13 С регистра 2, выход триггера 11. регистра 1 соединен со вторым входом элемента ИЛИ 10, выход триггера 11 регистра 1 соединен со вторым...

Номер патента: 824203

Опубликовано: 23.04.1981

Авторы: Баженов, Кремез, Роздобара

МПК: G06F 7/49

Метки: п-разрядныхдесятичных, сложения, чисел

...с помощью нормальнойформы в одной декаде 9, поэтому перенос из одной декады в другую соответствует десятичному переносу между раэрядами, т.е. исключается коррекциярезультатов сложения в декадах. При-.менение Фибоначиевой системы счисления изменяет правила сложения кодовв разрядах декад. Сложение разрядовс весом 1 осуществляется по правилу0 + 0 = 00 + 1 = 11 + 1е 5 10 15 20 ственно переносы в разряды с весами 1 и 5 и 10 (в следующую декад).На чертеже приведена функциональная схема одной декады устройства, состоящая иэ четырех трехвходовых одноразрядных двоичных сумматоров 1-4 и элемента ИЛИ 5.Одноразрядные сумматоры 1-4 представляют собой обычные в классической двоичной арифметике сумматоры, которые соответствуют разрядам с весами 1, 2,...

Номер патента: 824204

Опубликовано: 23.04.1981

Авторы: Евдокимов, Лисник, Морозовский, Пивен, Пухов, Стасюк

МПК: G06F 7/50

Метки: обратимый, п-разрядный, сумматор

...подсоединены к выхс;ам вторых сумматоров 2 по модулю два и через первый или второй элемент задержки - к полюсам слагаемых одноразрядных сумматоров 1 и первым входам соответствующих первых сумматоров 2 по модулю два. Выходы элементов И 4 каждого разряда соединены со вторыми входами соответствующих первых сумматоров по модулю два последующего разряда.Выход переноса каждого одноразрядного сумматора 1 подключен к третьему входу последующего разряда одноразрядного сумматора 1.Работу обратимого и-разрядного сумматора поясним на примере опредеч, ч ч ления суммы 5=а+Ь первой а=5-Ь и второй Ь=ь-а разрядностей чисел 5, а, Ь, представленных в разрядной формелч Я: ьО-п с1 е 111 При этом в обратимом п-разрядном сумматоре сумма реализуется на...

Номер патента: 824205

Опубликовано: 23.04.1981

Автор: Кислухин

МПК: G06F 7/50

Метки: двоичный, комбинационный, сумматор-вы-читатель

...переноса на элементе И-НЕ 18 для формирования переноса в старший разряд при сложении, элемент И-НЕ 19 для переключения выполняемой в устройстве операции. Узел 15 состоит из четырех элементов И-НЕ 20-,23, узел 16 состоит из четырех элементов И-НЕ 24-27.При выполнении операции на входы 1 и 2 подаются соответствующие разряды чисел (слов), над которыми производится арифметическая или логическая операция, на входы 3 и 4 подаются перенос и заем из младшего разряда сумматора-вычитателя при сложении и вычитании.Описание сумматора-вычитателя в действии приведено в виде формул, эквивалентных выполняемым функциям элементов сумматора-вычитателяЭлементы И-НЕ, которые входят в сумматор, описываются следующей формулой1у=1-х ххЗ, (1)2где у -...

Номер патента: 824206

Опубликовано: 23.04.1981

Авторы: Потапов, Флоренсов

МПК: G06F 7/52

Метки: множительное

...регистра 21 соединен со входом коммутатора 11, а управляющие входы преобразователей 25 и 26 прямого кодав дополнительный и многоразрядногоключа 29 подключены к выходу блока30 переключения режимов. Управляющий вход сдвигателя 17 соединен свыходом сумматора 9, а управляющийвход сдвигателя 23 подключен к выходу сумматора 13. В предлагаемом устройстве в старшей части регистра 1 первого операнда хранится значение Хо старших .раэ - рядов аргумента Х, в младшей части регистра 1 первого операнда содержится значение йХ младших разрядов аргумента Х. В старшей и младшей частях регистра второго операнда хранятся, соответственно, значения У и дУ. Для хранения таблиц значений 1 од Хо, 1 оддх; 1 од У, 1 од ьУ используются, соответственно, блоки 3,4, 7...

Номер патента: 824207

Опубликовано: 23.04.1981

Авторы: Ахметов, Гусев, Пелевин, Цветков

МПК: G06F 7/548

Метки: вычисления, функций

...устройства, где,вырабатываютсяфункции синуса и косинуса о которые поступают в блок 5 умножителей,как адни из сомножителей. Входные переменные Хи У в виде параллельно-.го двоичного кода поступают на входы1 и 2 и блок 3 сдвига, в кото 6 ом происходит сдвиг переменных Х и У влево до появления старшей значащейединицы, наибольшей из входных пе, ременных Х, и У в старшем разряде,при этом число сдвигов входных переменных .одинаково. Так, например, если Х=О 0001010, У=00100110, то на выходе блока 1 сдвига получаем сдвинутые коды .входных переменных Х=00101000 У 10011000 ф тлеХф ХУ, =У,2 где К=2,Далее сдвинутые коды входных переменных.Ха и Уц поступают черезкоммутатор 4 на вход умножителей 5,как вторые сомножители. В блоке 5 умножителей...

Номер патента: 824208

Опубликовано: 23.04.1981

Авторы: Логачев, Севастов

МПК: G06F 7/62

Метки: п-разрядных, разностидвух, чисел

...21. С выхода элемента ИЛИ 8 сигнал через элемент НЕ 18 проходит на первый вход 24 блока памяти, при этом на его первом выходе образуетсг отрицательный потенциал, который с помощью формирователя 11 подает импульс на вход "становка 1 ф реверсивного счетчика 21, устанавливая все его разряды в единичное положение, блокирует связи блока 24 памяти таким образом, чтобы до конца цикла работы блока изменения на его входах не влияли на состояние его выходов, запрещает прохождение на выходы коммутатора 23 сигналов с прямых выходов триггеров реверсивного счетчика 21 и разрешает прохождение сигналов с его инверсных выходов. По концу генератора 20 импульса на 20 выходе элемента И 1 образуется перепад с высокого потенциала на низкий и на выходе...

Номер патента: 824209

Опубликовано: 23.04.1981

Автор: Огар

МПК: G06F 7/68

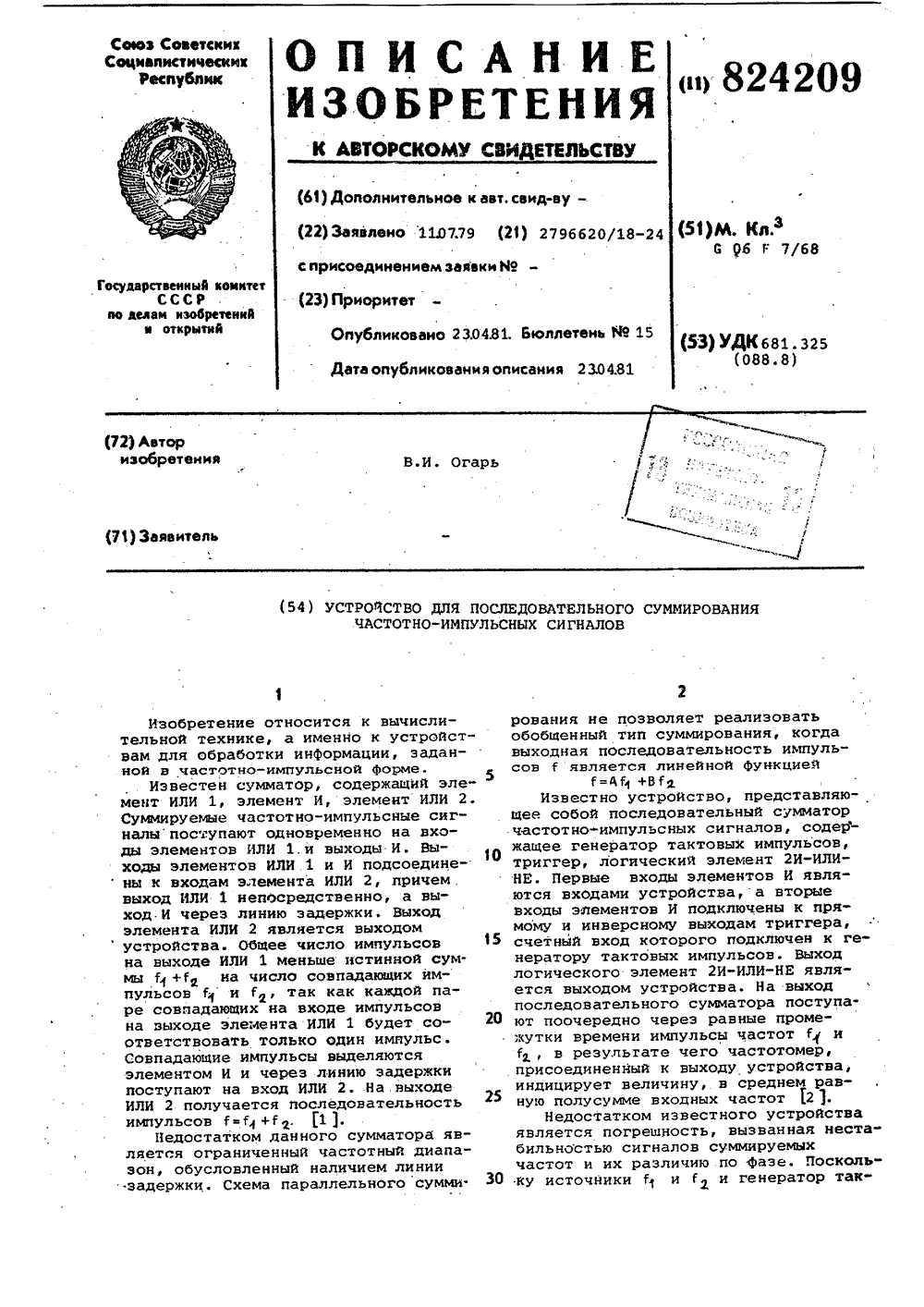

Метки: импульсных, последовательного, сигналов, сум-мирования, частотно

...яв" ляется ограниченный частотный диапазон, обусловленный наличием линии .задержки. Схема параллельного сумми. рования не позволяет реализоватьобобщенный тип суммирования, когдавыходная последовательность импульсов 1 является линейной Функцией:АГ +ВИзвестно устройство, представляющее собой последовательный сумматорчастотно-импульсных сигналов, содер- жащее генератор тактовых импульсов,триггер, логический элемент 2 И-ИЛИНЕ. Первые входы элементов И являются входами устройства,а вторыевходы элементов И подключены к прямому и инверсному выходам триггера, 15 счетный вход которого подключен к генератору тактовых импульсов. Выходлогического элемент 2 И-ИЛИ-НЕ явля"ется выходом устройства. На выходпоследовательного сумматора поступа ют...

Номер патента: 824210

Опубликовано: 23.04.1981

Авторы: Овсянникова-Панченко, Петрова, Шевкопляс

МПК: G06F 13/18, G06F 9/50

Метки: многоканальное, приоритета

...счетчика 9, выходы 19 дешифратора соединены с входами синхронизации регистра 3, выходы шифратора 13 соединеныс инФормационными входами 20 счетчи-ка 9,Регистр 2 выполнен на О-триггерахс общим управляющим входом 17. Поположительному фронту синхрОнизируюцего сигнала С, поступаюцего навход 17, информация с входов 4 принимается в регистр 2 и хранится в немв течение такта. При поступлении навход 17 положительного фронта очередкого импульса (в начале следуюцеготакта) процедура записи .в регистр 2повторяется. Таким образом, регистр2 предназначен для "привязки" асинхронных сигналов запросов, поступающих на входы 4 к синхронизирующейсерии импульсов С,Регистр 3 выполнен на О-триггерахс безусловным сбросом и синхронизируемой установкой в...

Номер патента: 824211

Опубликовано: 23.04.1981

Автор: Смирнов

МПК: G06F 11/30

Метки: индикаторных, эле-mehtob

...неисправностей, а выход соединен со 1 входом контрольного индикаторного элемента, и элемент задержки, вход которого подключен к выходу генератора импульсов, а выход соединен со вторым входом блока управления.На чертеже приведена структурная схема устройства для контроля индикаторных элементов.Устройство содержит блок 1 управления, индикаторные элементы 2, контрольный индиКаторный элемент 3, блок 4 обнаружения неисправностей, генератор 5 импульсов, элемент б задержки, триггер 7. 20Устройство работает следующим образом.Генератор 5 импульсов Формирует короткие импульсы опроса длительностью с и большим периодом следова- р 5 ния Т. Импульс опроса поступает на первый вход триггера, приводя его в состояние фВключено", и на вход...

Номер патента: 824212

Опубликовано: 23.04.1981

Автор: Макушкин

МПК: G06F 11/08

Метки: формирователейм-последовательностей

...а выход второго сумматора 3 соединен со входом второго делителя 5 частоты. Выходы первого и второго делителей частоты соединены со входами блока б сравнения.Устройство работает следующим об разом.В и-разрядномрегистре 1 сдвига с обратной связью через сумматор 2 по модулю два образуется М-последовательность периода Т-(2"-1) Т, где Г длительность элемента кода.В частном случае порождающий полином генератора М-последовательности имеет вид: Р(х): "у "я 4, то есть обратная связь снимается с и-го и 1-го разрядов регистра сдвига, На вы ходе второго сумматора 3 образуется та же М-последовательность, но с отличным фазовым сдвигом, что справедливо только для М-последовательностей. бОЧтобы не учитывать фазы сравниВаемых в блоке б...

Номер патента: 824213

Опубликовано: 23.04.1981

Авторы: Верченко, Дроздов, Рябус

МПК: G06F 11/20

Метки: включения, резерва

...1, подключенный через фиксирующий диод 2 к общей шине питания;)5 точка соединения основного элемента1 и анода диода 2 подключены к базетранзистора 3, коллектор которогочерез резистор 4 пэдключен к источникупитания и непосредственно - к управ 2 О ляющему электроду тиристора 5, в анодную цепь которого включен резервныйэлемент б, Катод тиристора 5 и эмиттер транзистора 3 подключены кобщей шине питания, Общая точка сое 25 дннения основного элемента 1, резервного элемента 6 и резистора 4 подключены к плюсу источника питания.т Конденсатор 7 включен между, управляю;щим электродом тиристора и общейЗО шиной источника питания.824213 Формула изобретения Составитель В. ДиКиселева Техред Л.Савка н ктор М. Дема дакто/72 тиРаж 745ПИ 1 Государственного...

Номер патента: 824214

Опубликовано: 23.04.1981

Авторы: Бекетов, Овсянникова-Панченко, Петрова, Шевкопляс

МПК: G06F 11/22

Метки: блокировки, перезапускавычислительной, питания, сбоях, системы

...резисторов, в точках 25, 26, 28 и 29 также присутствуют положительные потенциалы. Энергия от резервных источников 31 питания не потребляется,. они находятся в пассивном состоянии или в состоянии подзарядки (цепи подзарядки на Фиг. 1 не показаны). Обмен информацией между ЭВМ 2, как обычно, осуществляется по шинам 31, которйе в совокупности с шинами 16, 18 и 19 представляют собой общую, магистраль, При этом, из-за подключения согласующих .бло" ков 17 к концам магистрали, обеспечивается во-первых, электрическое согласование волнового сопротивления линий связи на концах, и во-вторых, поддержание высс)ких потенциалов на линиях в . пассивном состоянии, т.е. при отсутствии сигналов типа Активный Оф на линиях.Напряжение питания исчезает...
