G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 959083

Опубликовано: 15.09.1982

Авторы: Семученков, Титов

МПК: G06F 9/50

Метки: заданий, распределения

...с выхода 6 к, минимален. Тогда элемент 11переводит регистры 3и 4 кв единичное состояние. На первый вход элемента ИЛИ 19 к 1 поступает высокий потенциал, таким образом, на выходе устройства на (к)-м эле" менте высокий потенциал, а для указания выбора задания в пакете служит . низкий.Пусть кода, пропорциональные времени ввода, занесенные в регистры 3, 3 , меньше кодов, пропорцио" нальнйх времени решения, занесенным соответственно в регистры 4 к и 4, а код,занесенный в регистр 4 к,меньше кода, занесенного в регистр 4 к.. Тогда информация поступает на входы схем 7, 7 к+ . Низкие потенциалы выходов схем 7 к и 7 ки поступа"ют, соответственно на вход элемента ЙЕ 8 к . и 8 ц+, где инвертируются и далее подаются на входы элементов 10 к...

Номер патента: 959084

Опубликовано: 15.09.1982

Авторы: Бутакова, Козлова

МПК: G06F 11/28

Метки: работоспособности, счетчика

...черезэлемент 2 И, Одновременно импульсы 35с выхода элемента 3 задержки подаются в качестве импульсов опроса на элементы б И, 7 И и на счетный вход счетчика 5 по модулю три.Счетчик 5 меняет свое состояниепо заднему фронту импульса, поступающего с элемента 3 задержки.До выхода первого импульса сэлемента 3 счетчик 5 находится в нулевом состоянии и сигнал с первого 45выхода 00) удерживает все разряды счетчика 1 в единичном состоянии.Задним фронтом первого импульса сэлемента 3 счетчик 5 переключается в.состояние 01 (сигнал появляется на втором выходе счетчика 1),при этом снимается запрет со счетчика 1 и он начинает счет входнойчастоты. Первый импульс, прошедшийпо счетному входу в счетчик 1, устайавливает все разряды в нулевоесостояние....

Номер патента: 959085

Опубликовано: 15.09.1982

Авторы: Пьянков, Сороколетов

МПК: G06F 11/00

Метки: блоков, диагностики, цифровых

...сигналов. Из описанного принципа преобразования следует,что каждому значению счетчика соответствует появление значения определенного контролируемого элемента на выходе преобразователя параллельного кода в последовательный,Таким образом, Фиксируя значение счетчика, можно следить за изменением состояния любого контролируемого элемента.Устройство работает следующим образом.Контролируемый массив данных от диагностируемого блока 3 поступает на информационный вход преобразователя 8 параллельного кодав последовательный, на управляющий вход которого поступают сигналы от счетчика 7 тактов.Количество контролируемых точек в диагностируемом устройстве равно 4096, что определяет 4 уровня 8 входовых мультиплексоров в преобразователе 8...

Номер патента: 959086

Опубликовано: 15.09.1982

Авторы: Кучукян, Минасян, Мкртумян

МПК: G06F 11/22

Метки: вычислительного, двухмашинного, диагностики, комплекса

...32на вход 28 второго блока связи идалее на синхронизационный входрегистра 1 сдвига. В регистре 1 сдви га информация, поступающая на егоинформационный вход последовательным кодом, снова превращается в па-раллельный код.Последовательный канал связи межу ду блоками. устройства сокращает количество связей между ЭВМ двухмашинного комплекса, что .особенно важнопри значительной удаленности ЭВМдруг от друга, и повышает надежность у устройства диагностики.После завершения сдвига информации в регистре 1 сдвига в блок 5 синхронизации из регистра 1 сдвига поступает сигнал, обеспечивающий за пуск блока 5 синхронизации. Этот жесигнал поступает на элементы 2 и 4 И.Накопленная в регистре 1 сдвигаинформация содержит бит контроля почетности. Эта...

Номер патента: 959088

Опубликовано: 15.09.1982

Авторы: Калашников, Полосин, Полосина

МПК: G06F 17/00

Метки: временных, затрат, оператора, расчета

...блока регистров констант 4соединен со вторым входом компаратора 5. Третий и четвертый выходы блока регистров констант 4 соединены соответственно с первым и вторым входами блока деления 18, выход которого соединен с входом блока умножения19. Выход блока умножения 19 соединен со вторым входом блока умножения 20, выход которого соединен свходом блока индикации 21, Блок индикации представляет собой индикационную панель, на которой высвечиваетсярезультат. Выполнена на индикационныхлампах типа ИН,Блоки памяти 6 и 13 представляютбыстродействующую память, выполненнуюна интегральных схемах 133 серии,Устройство работает следующим образом.Перед началом работы в блок памяти б заносятся значения коэффициентов Ф, 2,о,. В блок памяти 13 зайосятся...

Номер патента: 959090

Опубликовано: 15.09.1982

Автор: Титов

МПК: G06F 15/173

Метки: графов, моделирования, сетевых

...графа сети. При этом триггеры 2 формирователей дуг, моделирующих ветви графа, устанавливаются в единичное состояние, Соответствующий триггер 2 формирователей дуг определяется пересечением строки с номером, равным номеру начального узла моделируемой ветви, и столбца с номером, равным номеру ее конечного узла. После занесения исходной инФормации на выходах элементов ИЛИ 4, объединяющих выходы триггеров 2 формирователей дуг в столбцах, соответствующих начальным узлам моделируемого графа,.будут низкие потенциалы, так как в однонаправленном графе без циклов и петель начальные узлы не содержат входящих ветвей, и триггеры формирователей дуг, находящихся.в этом столбце, находятся в нулевом состоянии. Регистрирующие счетчики 6 и 9, а также...

Номер патента: 959091

Опубликовано: 15.09.1982

Авторы: Анисимов, Литман

МПК: G06F 17/18

Метки: коррелятор, обнаружения, цифровой, эхо-сигналов

...блоков 1 и 2 задержки ЗОиспользуются оперативные запоминающие устройства (ОЗУ) соответственно.Арифметический блок 5 содержитпоследовательно соединенные блокумножения 5 и. накопитель, реалиэованный на комбинационном сумматоре5 и элементе 5 э памяти. Выход элемента 5 э соединен с выходом коррелятора и со вторым входом комбинационного сумматора 52. 40Блок б управления содержит генератор 64 тактовых импульсов, счетчик 6адресов, выходы которого подключенык адресным входам ОЗУ 1 и ОЗУ 2, счетчик б команд ПЗапись-Считывание",выход которого подключен к управляющим входам ОЗУ 1 и ОЗУ 2 и счетчик 64синхронизации, выход которого подключен к синхронизирующим входам блока 8 умножения и накапливающих сум-,маторов 3 и 4 коррелятора,, Счетчик б...

Номер патента: 959092

Опубликовано: 15.09.1982

Автор: Телековец

МПК: G06F 17/18

Метки: анализатор, многоканальный, статистический

...Зб перебрасывает внулевое состояние триггер цикла 28,который запрещает прохождение импульсов через элементы И 29, 30,31и 32 до следующего цикла, т.е. до.прихода на единичный вход триггера28 импульса с выхода делителя частоты 37, 65 В режиме вывода триггер 42 запре-щает прохождение импульсов записи(Т 2) на выход 27 блока, что позволяет сохранить информацию в запоминаЮщих устройствах 17 до начала следующего этапа вычислений.По окончании режима вывода с выходв последнего разряда счетчика вывода 41 подается импульс на выход 20блока управления, на счетный входсчетчика задержки 44 и сбрасываютсяв нулевое состояние триггеры 42 и40. При этом в течение первого цикла работы анализатора запрещаетсяпрохождение импульса считывания (Т 1)через...

Номер патента: 959093

Опубликовано: 15.09.1982

Автор: Попов

МПК: G06F 17/18

Метки: вычисления, значения, оценки, среднего, текущей

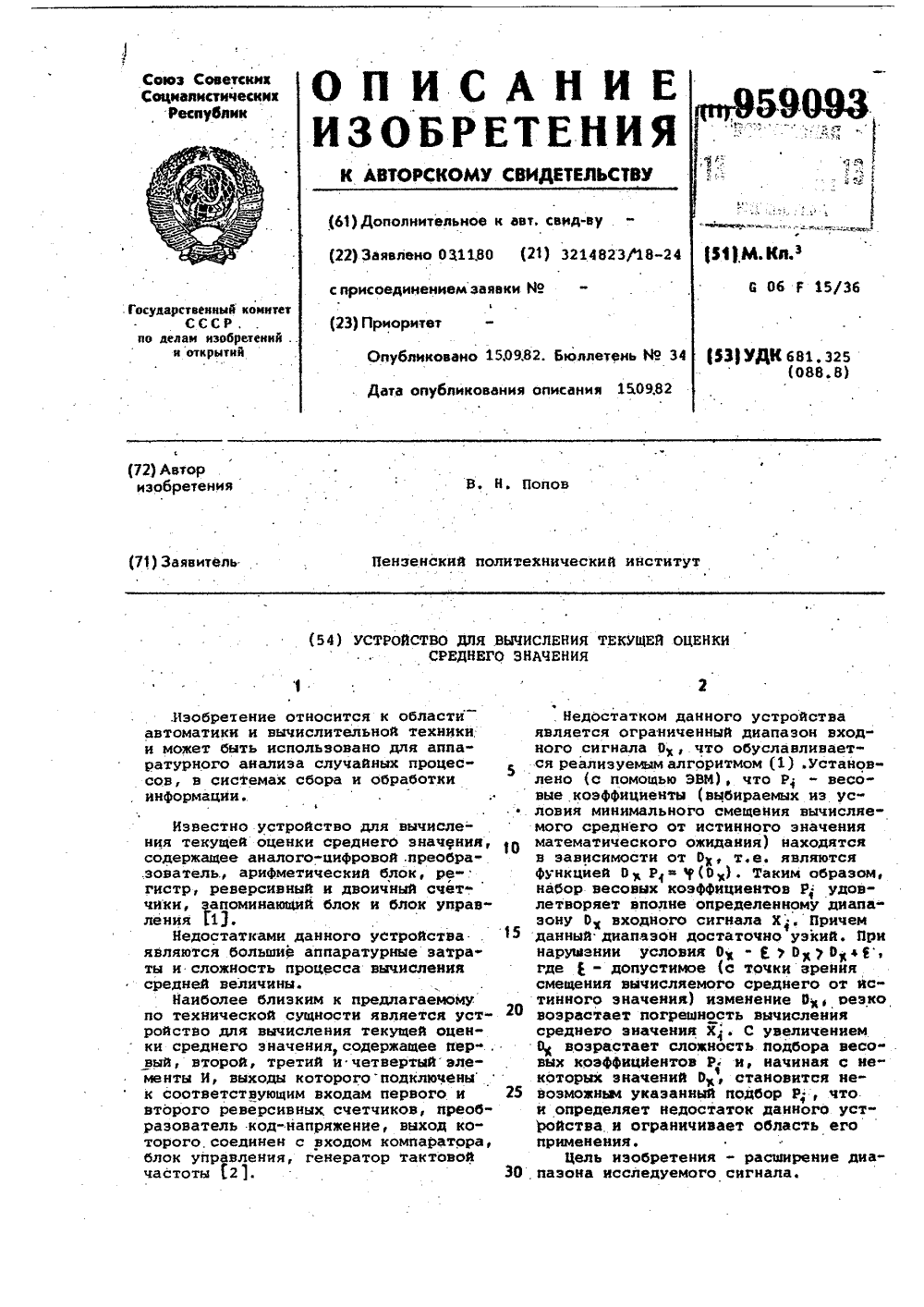

...2, 10 находятся в нулевом состоянии, а в счетчике 14 блока 3 управления записана единица. Сигнал Ооп на выходе преобразователя 7 код - напряжение равен нулю. В некоторый момент времени производится начальный запуск устройства. При этом ключ 1959093 6. 0,25) Ф 0,125 что дает воэможность формировать любой коэффициент с заданной точностью, т,е. в общем виде значение весового коэффици 5 ента на 1-ом шаге определяется в ви- де открывается на время, необходимое для запоминания входного сигнала О(с), запоминающим элементом 5, цепь начального пуска на чертеже условно не показана, При появленни сигнала О(с;) на втором входе компаратора 6 (выполняется условие О(с,")О) на первом выходе формируется сигнал, который открывает эле" менты 8, 11....

Номер патента: 959094

Опубликовано: 15.09.1982

Авторы: Аснин, Иванова, Сухомлин

МПК: G06F 17/18, G06G 7/52

Метки: амплитудных, процессов, случайных, характеристик

.... менты выборок ., создаваемые импульсами генератора опроса, напряжение исследуемого сигнала преобразуется в пропорциональное число импульсовИмпульсы (фиг. 2) с выхода преобразователя 1 поступают на первый вход ф частотомера 4 и фиксируются счетчиком частотомера. На второй вход частотомера, работающего в режиме измерения отношения двух частот, поступа-, ют импульсы опроса, Показание часто омера В, равное отношению числаХ щ; импульсов, зарегистрированных1 Лсчетчиком частотомера , к общему числу выборок й , пропорционально среднему мгновенных значений сигналанХм 12.СщМХ(й) = Сщ,В третьем режиме измерений четыреподвижных контакта переключателя7,8, 12, 16, 20 подключены соответственно к четырем неподвижным контактам 11, 15, 19, 23,Как и в...

Номер патента: 959096

Опубликовано: 15.09.1982

Авторы: Белова, Максимов, Мохнобров, Фролов

МПК: G06F 11/28

Метки: блоков, логических, параметров

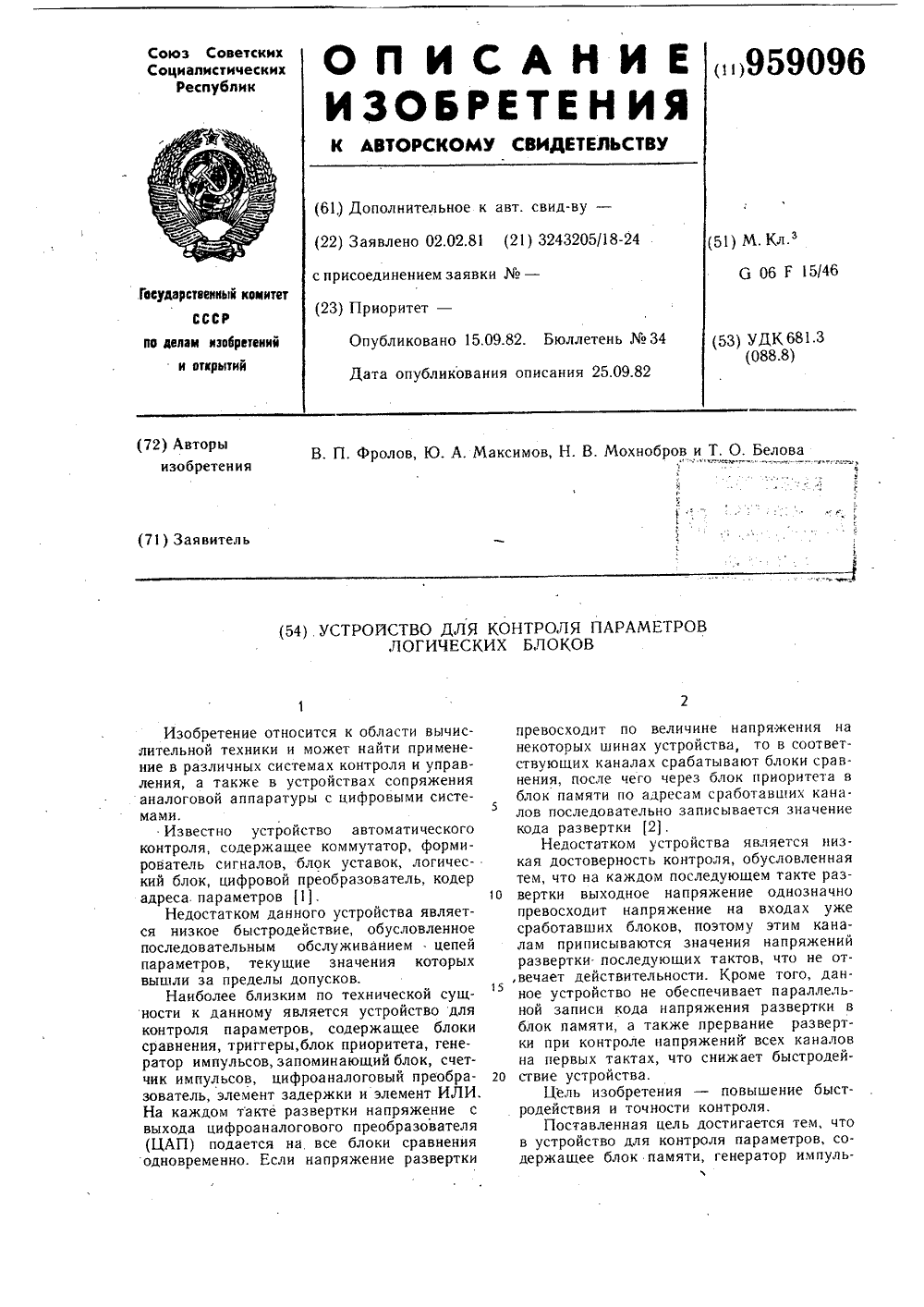

...блок 15 приоритета. Каждый канал многоканального блока 15 приоритета содержит в каждом канале первый и второй элементы И 3 и 6 и триггеры 5.Устройство работает следующим образом.В исходном состоянии счетчик импульсов1 и триггеры 4 и 5 установлены в 0, элементы И 3 открыты, а элементы И 6 и элемент И 14 закрыты, на входы 1 поданы контролируемые параметры.Запуск многоканального измерителя производится через блок 1 О памяти, Запускаю.ций импульс появляется на его выходе 9 и через элемент ИЛИ 8 возбуждает генератор 7 импульсов, Выходной импульс последнего поступает на входы элемента задержки 13 и счетчика импульсов 11, изменяя на единицу его цифровое значение, в результате чего с выхода ЦАП 12 на входы схем сравнения. 2 подается...

Номер патента: 960768

Опубликовано: 23.09.1982

Авторы: Дуда, Опаец, Столяров

МПК: G06F 7/02

Метки: сравнения, чисел

...последовательным прямым кодом, начиная со старших разрядов. 50В период следования кода первогочисла единичного потенциала на шине31 управления записью первого числанет, Код первого числа, поступающийна информационный вход 27, записывается через элементы И 16, ИЛИ 23в регистр 1 сдвига. При этом триггер 3 устанавливается в единичноесостояние первым импульсом на шине28 управления сдвига устройства. Сигнал сброса, поступающий после первого числа на шину 26, устанавливаеттриггеры 2-5 в нулевое состояние.При поступлении второго и последующих чисел на информационный вход27 на шине 31 управления, записью, . 65 первого числа должен быть единичный сигнал.С приходом кода второго числа на выходе регистра 1 сдвига появляется код предыдущего числа....

Номер патента: 960781

Опубликовано: 23.09.1982

Авторы: Агронин, Глухов, Гуськов, Кабанов, Кравченко, Соболев, Шкамарда

МПК: G06F 1/04

Метки: временных, вычисления, интервалов, микропроцессорных, систем

...Необходимость 25 определения типа записи начальногосостояния в счетчик 4 или типа чтениясостояния счетчика 4 вызвана тем,что разрядность микропроцессорныхсистем, как правило, мала и составляет 8 или 16 разрядов. В то же время,.для повышения эффективности работы устройства в составе системыжелательно, чтобы счетчики 4 имелибольшую разрядностьВ данном устройстве разрядность счетчиков 4 может З 5 в два раза превышать разрядностьмикропроцессорной системы, в составекоторой работает устройство. В этомслучае начальное состояние может заноситься одной командой выводаиз 40 микропроцессорной системы только встаршие или только в младшие разряды,счетчика 4. Аналогично, одной командой ввода в микропроцессорную сис"тему может быть считано...

Номер патента: 960782

Опубликовано: 23.09.1982

Авторы: Арутюнян, Костандян, Мурадян

МПК: G06F 1/04

Метки: n-разрядный, импульсов, распределитель

...И элементарныхразрядов и объединения общих цепейуправления.На фиг,2-4 даны элемент И-НЕ 10,формирователь 11 импульса, элемент 55И 12, вход 13 фустановки в единицу",вход 14 сброса.И-разрядный распределитель импульсов работает следующим образом,При необходимости создания 2 М-так тного режима переключения выходныхканалов с максимальным числом и рядом расположенных единиц в кодовыхнаборах потактных переключений пообщей команде через установочные входы 8 и 9 распределителя и или и -1соседние триггеры устанавливаются вединичные, а остальные - в нулевыесостояния. В результате этого на выходах определенных элементов И б и 7возникают единичные потенциалы и соответствующие им формирователи 4.и 5импульсов подготавливаются к переключению....

Номер патента: 960783

Опубликовано: 23.09.1982

Авторы: Вайсман, Жуков, Меньшутин

МПК: G06F 3/02

Метки: ввода, информации

...меняют свои состояния. При включении 10 коммутационного элементй, содержащегося в матричном блоке 2 коммутационных элементов, в момент совпадения состояния второго счетчика 4 с кодом включаемого коммутационного элемента 15 сигнал с соответствующего выхода дешифратора 5 через включенный коммутационный элемент поступает на соответствующий информационный вход коммутатора 1При совпадении состояния 20 первого счетчика 3 с кодом включаемого коммутационного элемента на выходе коммутатора 1 появляется сигнал низкого уровня. ВвиДу наличия дребезга коммутационного элемента си 25 гнал с выхода коммутатора 1 также будет дребезговым. Первый же сигнал низкого уровня взводит первый триггер 7 и второй триггер 8. Сигнал низкого уровня с выхода...

Номер патента: 960784

Опубликовано: 23.09.1982

Авторы: Клокоцкий, Семавин

МПК: G06F 3/02

Метки: ввода, информации

...5,второй регистр 6, второй элемент ИЛИ 157, шифратор 8, блок элементов Й 9,элемент 10 задержки, первый элементИЛИ 11, клавиатуру 12 ввода информации, клавиш 13 ввода пароля, клавиатуру 14 ввода команд, информационные выходные шины 15 шина 16 сброса регистров, шина 17 сигнала готовность и командные выходные шины 18.4Устройство работает следующим образом.25При включении питания сбрасываются первый и второй регистры 5 и 6 и на первом выходе таймера 4 устанавливается запрещающий сигнал (логический "0"), который удерживает вентили блока элементов И 9 н закрытом состоянии. На втором выходе таймера 4 устанавливается сигнал, включающий блок 2, индикации, Оператор на клавиатуре 12 ввода информации набирает код идентификации. При нажатии...

Номер патента: 960785

Опубликовано: 23.09.1982

Авторы: Подтуркин, Умблия

МПК: G06F 3/02

Метки: ввода, информации

...7.Устройство работает следующим образом.5В исходном состоянии ни одна иэ кнопок клавиатуры 1 не нажата, а на выходе триггера 7 поддерживается :логический нуль. Импульсы с генератора 3 импульсов поступают на счетчик 4, который выдает последовательность кодов, на младшие адресные входы му; льтиплексора 2, который,. в свою очередь, опрашивает строки клавиатуры 1. После нажатия. одной из кнопок кла виатуры 1 при поступлении на адресные входы мультиплексора 2 кода, соответствующего строке клавиатуры, в которой находится нажатая кнопка, на выходе мультиплексора 2 появляет 2 О ся единичный уровень, который поступает на вход записи регистра 5 и на вход триггера 7. При этом код строки со счетчика 4 записывается в регистр 5, а на выходе...

Номер патента: 960789

Опубликовано: 23.09.1982

Авторы: Летенков, Петросов

МПК: G06F 3/06

Метки: дисках, записи, магнитных, накопителях

...поступает сигнал с выхода 55элемента И 15При поступлении натретий вход блока36 серии тактовыхимпульсов на одном.из выходов .блока36, соединенном с одним из входовблока элементов И 38 появляется60управляющий сигнал,. который стробирует ийформацию, поступающую параллельным кодом из,.канала ЭВМ черезблок элементов И 38, блок элементовИЛИ 32 на вход регистра 33. Инфор мация с выхода регистра 33 поступаетна один из входов преобразователя 35кодов, где под действием стробирующих сигналов, поступающих с выходовблока 24 и блока 36, а также сериитактирующих импульсов, происходитпараллельно-последовательное преобразование информации. Информацияв последовательном коде поступаетв блок 39, который стробируетсявыходным сигналом блока 36 и в...

Номер патента: 960790

Опубликовано: 23.09.1982

Авторы: Кан, Щеголева

МПК: G06F 3/12

Метки: выводом, символов

...проекции.Блок 13 сравнения, первый счетчик 14, второй счетчик 15, третийсчетчик 16,. дешифратор 17, элементИ 21 служат для определения местаЪа строке, Первый вход 31 явля;10 ется входной.шиной данных, Первыйвыход 32 яаляется выходной.шинойимпульсов синхронизации строк, Второй выход ЗЗ является выходной шиной информации симвопов, второй ,15 вход 34 является входной шиной им- .пульсов синхронизации строк.устройство работает следующим образом.В исходном состоянии содержимоерегистров 1 н 2 и сдвиговых регист.ров 7-9 Равно нулю. Чо шине 31на вход устройства подается сообще-.ние.Первый байт сообщения Номер устройстваф дешифрируется дешнфратором22, на второй входкоторого поступают от дещифратора 20 номера байтов, и при совпадении первого...

Номер патента: 960795

Опубликовано: 23.09.1982

Автор: Сидоренко

МПК: G06F 7/00

Метки: логических, полноты, распознавания, систем, функций, функциональной

...свойств Полноты, идалее проверяется. наличие не простовсех свойств полноты, а так. называемых базисных групп наборов.свойств . полноты, что позволяет непосрадственно выявлять неизбыточные Функциональ но-полные системы булевых, Функций.Назовем каждое из указанных втеореме о полноте Поста пяти свойствбулевых Фнукций, т.е, первое свой-ство - .не сохранять константу.нуль 40 .(Ко), второене сохранять констан-, ту единица (К), третье - быть немо-.нотонной (Й), четвертое - багь не.линейной (Й) н пятое - быть несамо двойственной (С) - свойством полно- :,45 гыОбозначим.циФрай О случай, когдабуде. вая Функция обладает данным свойствамполноты, и циФрой 1, если не обла" дает нм. Тогда, очевидно,можйо составить 32 различных набора свойств полноты....

Номер патента: 960796

Опубликовано: 23.09.1982

Авторы: Меркулов, Осетров, Покровский, Садовникова

МПК: G06F 7/02

Метки: значений, экстремальных

...числафпроисходит аналогично описанному,Число, хранящееся на регистре.1,инвертируется на кнверторах НЕ 68в блоке 5 определения максимального и минимального числа .и по цепиэлементов И бб и ИЛИ 67 поступаетв блок элементов И 2, где происходит поразрядное определение максимального числа аналогично описанному. Число, сформированное на выходах 22 устройства, необходимо проинвертировать для определения минимального числа.Определение максимального числаиз множества чисел Р, представленныхв вИде двоичных чисел с Фиксированной запятой в устройстве для определения экстремальных значений, осуществляетсй на основе поразрядногоанализа двоичных чисел, начиная сознакового разряда.На вход 11 определения максимального числа поступает,...

Номер патента: 960797

Опубликовано: 23.09.1982

Автор: Полисский

МПК: G06F 7/04

Метки: сравнения, чисел

...выходной результат узла 8 записывается в регистр 3 в качестве старшего разряда большего (высшего ранга) выделяемого числа.также на входы узлов 61 6 ф, бйКаждый узел 5 (6) запирает выходной сигнал соответствующего регистра 11,11 1и выдает значение 0 на всех последующих тактах работы устройства, если на выходе узла 7 (8), а на выходе соответствующего регистРа 11, 1, 1 значение ффОфф. В противоположном случае, когда на выходе узла 7(8) эначенйе Офф, а на выходе регистра 1, 12, , 1 М значение фф 1 фф, каждый узел 5(б) запирает выходной сигнал этого регистра 1 и на всех последующих тактах работы устройства выдает значениеф 1. В остальных двух случаях узел 5(6) пропускает сигнал сдвигающегорегистра 11,1 р.. 1 й.В том случае, если при...

Номер патента: 960798

Опубликовано: 23.09.1982

Авторы: Крылов, Шубина

МПК: G06F 7/04

Метки: допусками, сравнения, чисел

...ИЛИ 17 счетчика, инверсные выходы котоРого соединены с выходными шинами 24, 26,соединены со вторыми входами элемен 25, соответственно. тов И второй группы, выходы элвмен- Устройство работает следующим обтов йпервой и четвертой групп со- разом.единены с выходными иннами устРой- Перед анализом чисел по входным ства, выходы элементов И второй гРУп- шинам 23 в регистра 1012 блока 13 пц соединены с первыми входами эле О памяти записываются соответственно ментов или группы, вторые входы кото- величины ннжйей к верхней границ доРых соединены с выходами элементов пуска параметра и величины градации. И третьей группы, а выходы - с выход- Анализируемое число по входным инга -Н,ными шинами устройства, выход элвмвн- формационным шинам 21...

Номер патента: 960799

Опубликовано: 23.09.1982

Авторы: Алмазов, Козлов, Поляков, Титов

МПК: G06F 7/04

Метки: сравнения, чисел

...группы узлов 5 анализа чисел На втором этапе работы устройства 5 О происходит йоразрядное, начиная состаршего разряда, сравнение чисел.При сравнении одноименных разрядов чисел в пределах каждой группы узлов 5 анализа чисел возможны ситу ации, когда все триггеры анализируемого разряда содержат нули, или единицы, или когда часть триггеров анализируемого разряда содержит единицы, а часть - нули.Второй этап начинается с поступления но шине 24 управления единичного сигнала, который устанавливает в единичное состояние триггер 1 управления. Единичный уровень прямого выхода триггера 1 управления подаф 5 ется на первый вход схемы 21 сравнения всех поразрядных узлов б сравнения старшего разряда.В первых двух ситуациях отсутствует информация,...

Номер патента: 960800

Опубликовано: 23.09.1982

Авторы: Архипов, Барашев, Мусорин, Сычев

МПК: G06F 7/04

Метки: сортировки, чисел

...числа.Выходные элементы И 7 ячейки обеспечивают выдачу потребителю. словаиз регистра 8 в случае, если онооказывается результатом сортировкиПередача слова потребителю осуществляется по соответствующим выходамгруппы выходов 14 устройства.Дешифратор 6 ячейки преобразуетз-разрядный призна числа слова регистра 8 из двоичной системы счисления,в однопозиционный код в виде разрешающего потенциала на одном из Мего выходовЭлемент И 9 с номером 1 группыкаждой ячейки предназначен. для анализа (1+1)-го выхода дешифратора бданной ячейки и выходов первых 1элементов ИЛИ-ИЕ.2 устройства,Элемент ИЛИ 10 ячейки управляетчерез выходные элементы И 7 процес.сом считывания слова регистра 8 потребителю и через элементы И 11 триггером 12, который позволяет...

Номер патента: 960801

Опубликовано: 23.09.1982

Автор: Корнич

МПК: G06F 7/04

Метки: сравнения, чисел

...генератора 1 поступают одновременно на вход счетчиков 3 и 6, заполняя их,Определение соотношения между величинами А и В, записанными в счетчиках3 и б, производится по взаимному расположению сигналов переполнения счетчиков 3 и б на временной шкале. Напримеру если А ) Ву то сначала появляется сигнал переполнения первогосчетчика 3, а затем сигнал переполнения второго счетчика б (если же А л В,тр последовательность появления этихсигналов обратная). Сигнал переполненйя с выхода триггера 4 одновременнопоступает на второй вход элементаИ 2, запрещая прохождение сигналовгенератора 1 на вход переполнившегося счетчика 3., на первый вход, элемента И 9, через элемент НЕ 8 на первый 60вход элемента И 12. Нри этом на выходе элемента И 12 формируется...

Номер патента: 960802

Опубликовано: 23.09.1982

Автор: Рейхенберг

МПК: G06F 7/38

Метки: арифметическое

...с п(п+в) +(и+1)+1Яб 3(Однако благодаря асинхронному режиму работы (прерывание процесса вычисления при х = 0 и сокращение числа тактов для сдвига) для большинства значений аргументов время вычисления значительно меньше максимального значения.Погрешность вычисления при а дополнительных разрядов всегда меньше одной единицы и-го последнего разряда аргумента.Данное устройство может быть использовано в качестве операционного устройства (спецпроцессора) для вычисления указанных Функций в устройгде= О, и - порядковый номер итерации; 1 = О, и - вес или показательитерации; и - число разрядов операндов. Рекуррентние соотношения обладают групповыми свойствами и вычисляются одновременно, причем каждое соотношение решается последовательно эаи...

Номер патента: 960803

Опубликовано: 23.09.1982

Авторы: Деревянкин, Зайкова, Романцов, Шумилов

МПК: G06F 7/38

Метки: вычислительное, матричное

...одноразрядного сумматора 3 ячейки - к первому входу элемента И 2 этой же ячейки, вторые входы элементов И 2 ячеек матрицы - к соответствуюц 1 ему входу 11, выход элемента И 2 каждой ячейки - ко входу переноса одноразрядного сумматора 3 ячейки той же строки предыдущего столбца матрицы.Для выполнения операции вычисления значения многочлена г( х) при х, равном примитивному элементу 9 поля Галуа СР(2 ), необходимо в многочлен видаг(х) = го+ гх+ гх ++ гх,1- О, г, гАССР(2)подставить элемент /Ь 6 СР (2 ), воз" вести элемент Р в степень 1, 3 = 2, йпричем Р 6 СР(2 ), и осуществить суммирование по модулю два слагаемых многочлена г( В ), у которых коэффициенты г не равны нулю. Результат операции - элемент поля Галуа СР(2 ).Устройство работает...

Номер патента: 960804

Опубликовано: 23.09.1982

Авторы: Переяслов, Телековец

МПК: G06F 7/49

Метки: умножения

...первого разряда соответственно регистров б и 7 глножитлого. Сигналы совпадения, соответствующие произведению значения и-го разряда множителя В на значение в-го разряда множимого А, подаются с выходов первых элементов И блоков 4 и 5 в коммутатор 8. Сигнал на выходе элемента И блока 4 имеет место при А, = 1, а на выходе элемента И блока 5 при А, = 1.В коммутатор 8 поступают значения произведений Сп й Ап, Вп или Сп = Атп Врркоторые в зависимости от значения знака множителя, поступающего на управляющий вход коммутатора 8, подаются на первый вход первой группы входов сумматоров 9 и 10 результата. Если знак множителя равен нулю, т.е. множитель положителен, то в сумматор 9 результата подается значение произведения Сп , а в сумматор 10...

Номер патента: 960805

Опубликовано: 23.09.1982

Авторы: Бренер, Малярис, Поляк, Сметанюк, Чергинцева

МПК: G06F 7/52

Метки: умножения

...перенос от произведения предыдущегоразряда множимого на текущий разрядмножителя, который поступает нарегистр 4 задержки переноса от произ.ведения через коммутатор 3, науправляющий вход которого поступаетуправляющий сигнал "Полутакт" с выхода 18 блока 13 управления,На регистре 4 задержки переносот произведения запоминается до следующего полутакта, Во втором полутакте вычисленное частное произведениетекущего разряда множимого на текущий разряд множителя с одной группывыходов блока 1 одноразрядного умножения по выходу 16 подается на первый информационный сумматор 2, науправляющий вход которого поступаетсигнал "Полутакт" с выхода 20 блока промежуточные произведения множимого на один разряд множителя, начиная Содержимое квадратных...
