G06F — Обработка цифровых данных с помощью электрических устройств

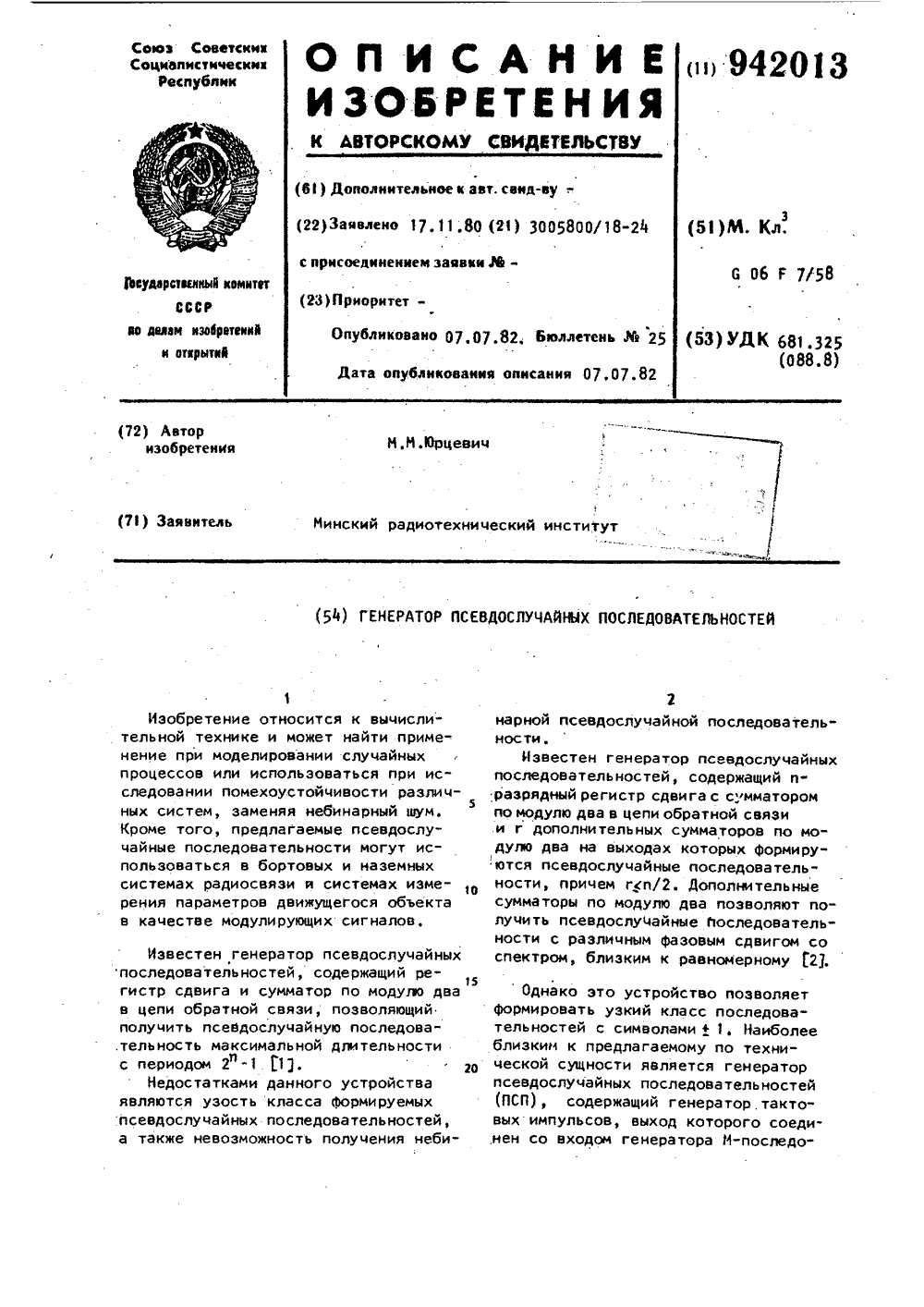

Номер патента: 942013

Опубликовано: 07.07.1982

Автор: Юрцевич

МПК: G06F 7/58

Метки: генератор, последовательностей, псевдослучайных«

...псевдослучайных последовательностей,Генератор псевдослучайных последовательностей содержит последовательно соединенные генератор 1 тактовых импульсов, генератор 2 М-последовательности, блок 3 динамическойпамяти и сумматор 4.Устройство работает следующим образом.В момент включения состояние генератора 2 М-последовательности можетбыть любым, кроме состояния ивсе нули". После включения начинают формироваться символы М-последовательностив блоке 3 динамической памяти. Этисимволы поступают на сумматор 4. Результат суммы есть символ образуемойтаким образом псевдослучайной последовательности, При этом за каждый период тактового генератора 1 образуется один символ выходной-ПСП на выходе сумматора 4. Сущность работы предлагаемого устройства...

Номер патента: 942014

Опубликовано: 07.07.1982

Автор: Белевич

МПК: G06F 7/58

Метки: генератор, псевдослучайных«, чисел

...установки разрядных триггеров счетчика 3 з соо "ветствующее этому числу состояния, с выхода элемента 9 задержки на вход установки триггера 9 поступает дополнительно задержанный сигнал запуска генератора, и триггер 5 устанавливается в циничное состояние. На первый вход элемента И 1 О при этом поступает сигнал, разрешающий прохождение импульсов, непрерывно Формируемыми генератором 11 импульсов и поступающих на второй вход элемента И 10, Импульсы с выхода элемента И 10 поступают одновременнс на вход вычитания счетчика 3 и на вход сло94201 ч пунктирными линиями, происходящеес вероятностью, плотность распределения которой соответствует кривойприведет к появлению на выходеустройства К-ичного псевдослучайногочисла, численно равного...

Номер патента: 942015

Опубликовано: 07.07.1982

Авторы: Вейзер, Гецко

МПК: G06F 7/62

Метки: выделения, вычитания, импульса, импульсов, первого, последовательности

...- повышение надежности работы устройства за счет .исключения появления ложных импульсов на выходе устройства и обеспечения независимости его работы от дли-. тельности управляющего импульса. 15 41Устройство для выделения первогоимпульса и вычитания первого импульса из последовательности импульсовсодержит два Р-триггера 1, и 2 и четыре элемента И-НЕ 3 - 6. Входнаяшина управляющего сигнала "Сброс"подключена к С-входу первого Р-триггера 1, прямой выход которого соединен с 0-входом второго 0-триггера 2, инверсный выход которогосоединен с третьим входом второгоэлемента И-НЕ ц, второй вход которого соединен с первым входом третьего элемента И-НЕ 5 и С-входом 0-триггера 2 и подключен к шине входнойимпульсной последовательности. Прямой...

Номер патента: 942016

Опубликовано: 07.07.1982

Авторы: Гарифов, Лохов, Поносов, Флейшман

МПК: G06F 7/68

Метки: умножитель, частоты

...(Фиг,1) поясняется на примере умножителя частотысети Г =50 Гц на 512 при частотеопорного генератора Г =63 кГц, Емкость счетчика 2 при этом составляет 35р 12 (коэффициент умножения), Принципдействия поясняется диаграммамифиг.2 и таблицей.16 6периода сети на 512 ч, которая сосотавляетЗЬО -05 о1 5 ЙВ цифровом умножителе частоты согласно прототипа на основании измере"ний в предыдущий интервал временимежду синхроимпульсами в регистре за,писывается одно целое число без дробной части (в рассматриваемом примеречисло 2). Тогда период сети будет фделиться не на 512, а на Г/21=630 ч.Можно точное значение требуемого делителя 2,460937 округлить до значения3 и зависать его в регистре 5 прототипа. Тогда период будет делиться на10 /3. =420 ч....

Номер патента: 942017

Опубликовано: 07.07.1982

Автор: Брюхомицкий

МПК: G06F 7/70

Метки: интегратор, стохастический

...8 тактовых импульсов. При этом, счетчик б через .открытый элемент 5 запрета начинает подсчет поступающих на его вход тактовых импульсов, а блок 3 сравненияЬсуществляет преобразование содержимого старших и/2 разрядоз на 1:опителя 1 (у (х;) в случайную последовательность,иьйульсовг8 Ип 3 (х ), если,и(1) (1 С(х(1) Ч, 1(1 ), 0 р еслИ,и (1)Ъ)(Х;И 1(1) поступает на выход интегратора. Накоплене этой последователь ности в соответствии с методом Монте-Карло позволяет получить приближенную оценку интеграла:Х( 2(,Х;)=З(х)ах" ЬХЬ (, (К) Р)Х 0 где ах=2 "- шаг интегрирования для основной частоты. (Операция накопления (2) выполняется, в другом 25 аналогичном интеграторе или отдельн.м накопителе, входящем в состав вычислительного...

Номер патента: 942018

Опубликовано: 07.07.1982

Авторы: Багаев, Сахин

МПК: G06F 9/06

Метки: аппаратной, команд, организацией, программ, формирования, циклических

...на суммаи" торе 14 с регистром 21, чтобы перей"ов 20 ти к распаковке следующей команды.за- После полной дешифрации одного изк регистров 15, 16 или 17 18 узел 13за- по обнуляющему выходу изменяет сос 27 - тояние блока 19 триггеров, что при"И водит к считыванию очередного команля- дного слова из блока 25 на один изосвободившихся регистров 15-18.Команды ветвления, в выполнениид- которых участвует предлагаемое уст"зО ройство, можно разделить на три типа:26 1) команды типа БП - безусловныйпереход,а 2) команды типа УП - условный пе"реход,3) команды типа КЦ - конец цикла.Формат команд ветвления включаето- код операции и дельту перехода " ве"з . личину, определяющую на какое колиу- чество команд (в байтах) от дешифрищ . руемой команды...

Номер патента: 942019

Опубликовано: 07.07.1982

Авторы: Грянко, Демченко

МПК: G06F 9/22

Метки: микропрограммное, многоуровневое

...соединены с инверснымиоперационными выходами регистра микрокоманды, а вторые входы соединеныс входом сброса устройства, выходыэлементов И второй группы подключенык первым входам элементов ИЛИ,ко вторым входам которых подключены выходыэлементов И первой группы, а выходыэлементов ИЛИ соединены с входамирегистров адреса возврата, введеначетвертая группа элементов Ипричемвторые прямые операционные. выходырегистра микрокоманды соединены соответственно с первыми входами элемен Отов И четвертой группы, вторые входыкоторых подключены к выходам регистров адреса возврата, а выходы - к входам регистра адреса микрокоманды и кадресным выходам регистра микрокоманДЫ еНа чертеже изображена блок-схемаустройства,Устройство управления...

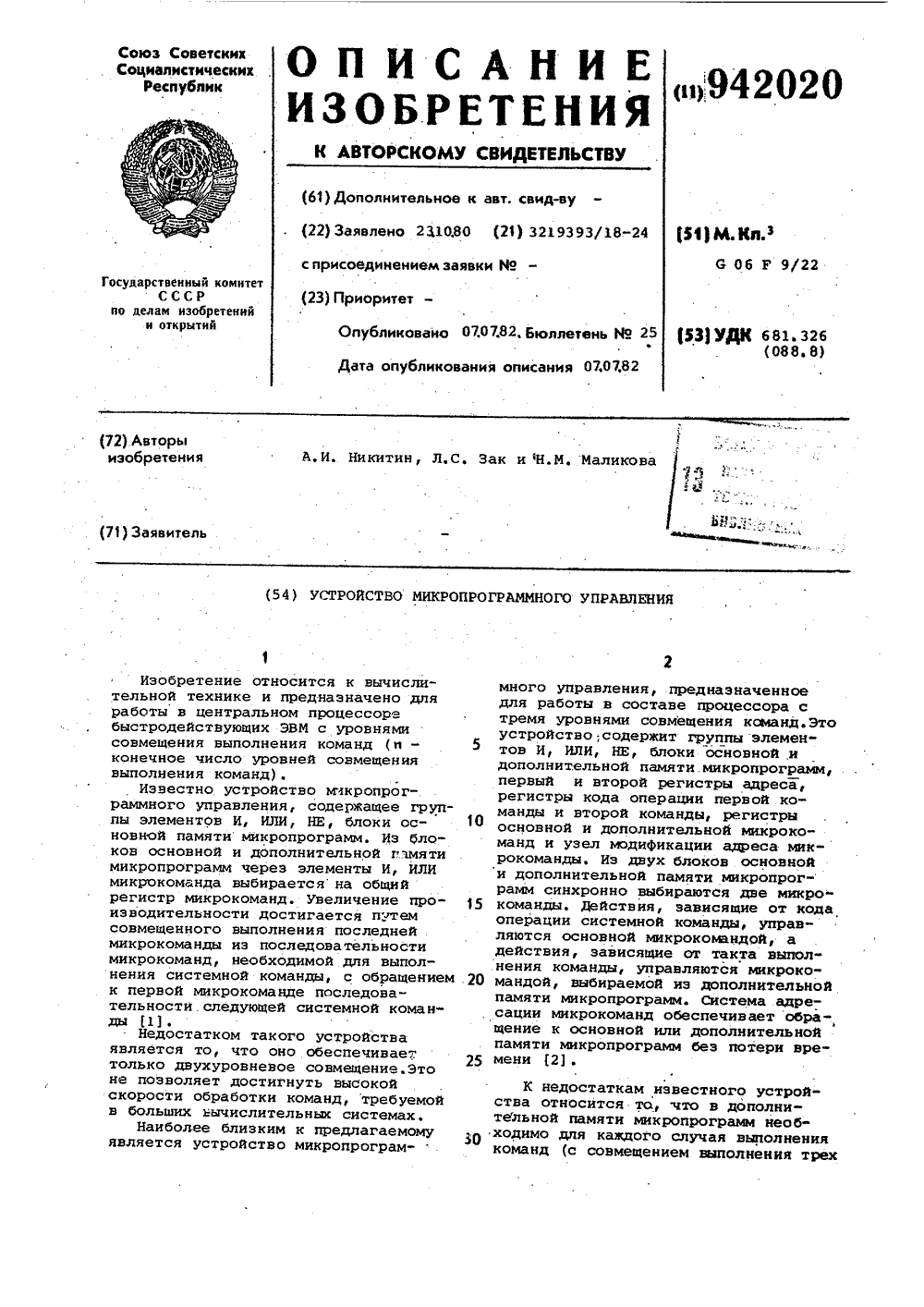

Номер патента: 942020

Опубликовано: 07.07.1982

Авторы: Зак, Маликова, Никитин

МПК: G06F 9/22

Метки: микропрограммного

...операции в местную память процессора.Допустим, что такты ТО, Т 1 выпол",няются на нулевом уровне Т 2 и ТЗ)на первом уровне, Т 4 и Т 5 - на второмуровне, Тб и Т 7 - на третьем уровнесовмещения выполнения команд.Микрооперации тактов ТО, Т 1 управляются схемно, все остальныемикропрограммно. Соответственно количеству уровней, управляемых микропрограммно, память 1 констант, регистр 5 адресов микрокоманд, памятьб микропрограмм и регистр 7 микрокоманд разбиты на такое же количество секций.Микрокоманды, управляющие действиями каждая на своем уровне, помещаются в соответствующую секцию ре"гистра 7 микрокоманд. Все микрокоманды состоят иэ поля исполнительнойчасти (фиг.2), На каждом иэ уровнейработают разные единицы оборудованияпроцессора, что...

Номер патента: 942021

Опубликовано: 07.07.1982

Авторы: Михайлов, Тужилин, Школин

МПК: G06F 9/50

Метки: переменного, приоритета

...приоритетов для всех абонентов после каждого сеанса обмена с абонентами. Например, абонент со старшим приоритетом,получив разрешение на обмен, дляорганизации следующего обмена становится последним в очередь, или послекаждого сеанса обмена приоритеты всехабонентов изменяются на единицу по"кругу".Устройство работает следующим образом.Перед началом обмена абонентов сЦВИ в режиме сменных приоритетовпроизводится запись кодов приоритетов,поступающих с,блока 1 управления навход 12 устройства для каждого абонента в соответствующие им регистрысчетчики блока 7, для чего из блока942021 4Формула изобретения 514 управления поступают на вход 13 устройства коды абонентов, разрешая тем самым последовательную запись в блок И кодов приоритетов,...

Номер патента: 942022

Опубликовано: 07.07.1982

Автор: Старостина

МПК: G06F 9/50

Метки: многоканальное, приоритета

...блок-схема,Устройство содержит: триггеры 11-3 группц, элементы 4-6 задержки группы, элементы И 7-9 группы, элемент И 10, элемент ИЛИ 11, элемент И 12, запросные входы 13-15 устройства, установочный вход 16 устройства, опросный вход 17 устройства.Устройство работает следующим образом.Пусть одновременно поступают запросы по входам 13 и 15, тогда триггеры 1 и 3 устанавливаются в единич 30 ное состояние. Так как не выполняется условие срабатывания элемента И 12, сигнал нулевого выхода триггера 1 через элемент И 12 запрещает срабатывание элемента И 9. Кроме того, отсутствие "1" с выхода элемента И 12 и нулевого выхода триггера 3 приводит к тому, что не выполняется условие срабатывания элемента И 10, с выхода которого не поступает...

Номер патента: 942023

Опубликовано: 07.07.1982

Авторы: Барсуков, Назаров

МПК: G06F 9/50

Метки: запросов, обслуживания

...кода номераисточника запроса поступает на вто,рые входы блоков элементов И 1 О,а также через элемент ИЛИ 1, счетчик2 и дешиФратор 3 - на первые входыблоков элементов И 10. Первый пришедший запрос пропускается блоками эле"1 ментов,И 10 и фиксируется е блоке 11в виде двоичного кода номера источника запросаОдновременно с запоминанием происходит выборка запросовдля обслуживания,Алгоритм обработки очереди запросов выбирается управляющей вычислительной машиной в результате анализазагрузки вычислительной системы, ин-.тенсивности входного потока, среднейтрудоемкости обработки каждого запроса и т,д.При обслуживании запросов е по,рядке поступления сигналы подаются на,вход 16 устройства. В этом случае регистр 6 сдвига обнуляется, а регистр4...

Номер патента: 942024

Опубликовано: 07.07.1982

Авторы: Богумирский, Чернаков

МПК: G06F 9/30, G06F 9/48

Метки: подпрограммами

...2, содержимое ячейки памяти с адресом А 3 записывается по адресу А 1, а по адресу А 3 записывается команда возврата к основной программе и восстановления прежнего содержимого ячейки Я 3 следующего видаО, А 3, К+1, А 1При выполнении этой команды происходит передача управления основной программе в ячейку К+1 и перезапись содержимого ячейки А 1 в ячейку А 3,При выполнении команды обращения кподпрограмме под действием последовательности сигналов на входах 18,5, 19, 17 и 16 реализуются соответственно следующие операции,В регистре 3 команд формируетсякоманда возврата к основной программе и значение А 3 подается на адресный вход блока 13 памяти, Содержимоеячейки с адресом А 3 записывается врегистр 1 команд. Команда возвратак основной программе...

Номер патента: 942025

Опубликовано: 07.07.1982

Авторы: Живуцкая, Печенко, Попов

МПК: G06F 11/22

Метки: диагностики, дискретных, объектов

...поступает через коммутатор 3 на входы проверяемого объекта. Реакция на тест церез коммутатор 3 поступает на первый вход блока 4 сравнения, а на второй вход - эталонное значение реакции на данный тест из блока 2 памяти. В случае сравнения из блока 4 сравнения в блок 5 управления выдается сигнал о необходимости выдачи на проверяемый объект следующего контролирующего теста. В случае несравнения реакции на тест с ее эталонным значением код несравнения поступает в блок 5 управления, где осуществляется формирование адресов диагностических тестов. Необходимый диагностический тест через коммутатор 3 поступает на входы проверяемого объекта, а эталонное значение9 94202 реакции на него - на входы блока 4 сравнения, Результат сравнения поступает в...

Номер патента: 942026

Опубликовано: 07.07.1982

Автор: Глебович

МПК: G06F 11/16

Метки: распределителя

...элементу 2-2 И-ИЛИ-НЕ 3 на выход устройства. На элементе И-НЕ 8 осуществляется опрос состояния элемента И-НЕ 1 задержанными на элементе задержки 9 тактовыми импульсами, причем к моменту прихода первого задержанного им592026 6пульса в случае правильной работы мент сбоя, или чуть позже (в случае, распределителя 1 на выходе элемента если сбой не повлиял на изменение И-НЕ ч присутствует нулевой потен- текущего модуля блока 2) . происхоциал, вследствие наличия единичного дит расхождение, рассинхрониэация потенциала на выходе элемента 2-2 И информации триггера 5 и выходов бло ИЛИ-НЕ,3ка 2, при этом на выходе элементаВ указанном случае на входе уста-2 И-ИЛИ-НЕ 3 появляется нулевой лоновки в единичное состояние триг- гический уровень, который...

Номер патента: 942027

Опубликовано: 07.07.1982

Автор: Кабашкин

МПК: G06F 11/20

Метки: включения, многоканальное, радиостанций, резервных

...на шифраторы 3, преобразующие частоту 27 4астройки в код, который записывается в регистрах 4 и там хранится,Контролируемые параметры радиостан 1,ции, усиленные усилителями 1, поступают на анализаторы 2, При отказекакой"либо основной радиостанции навыходе ее анализатора 2 появляетсясигнал отказа, который поступает накоммутатор 9, осуществляющий отключение отказавшей основной радиостанции, и подключает к выходу регистра4 отказавшей основной радиостанциичерез переключатель 5 дешифратор бррезервной радиостанции, которыйосуществляет дешифрацию поступившего кода и с помощью блока 7 р перестройку возбудителя резервной радиостанции 8 р на частоту отказавшей радиостанции,В связи с. тем, что резервные радиостанции в системах связи...

Номер патента: 942028

Опубликовано: 07.07.1982

Авторы: Жукаускас, Серапинас

МПК: G06F 11/20

Метки: сигналов, синхронизации

...единичное состояние, и высокий потенциал с его единичного выхода открывает первые элементы И 1 для прохода входных сигналов на первые триггеры 2. Входные сигналь 1 устанавливают первые триггеры 2 в единичное состояние, и тактовым импульсом от второй шины тактовых импульсов 11, поступающим на второй вход вторых элементов И 3, информация от триггеров 2 передается на .входы мажориторных элементов ч. Этим же тактовым импульсом триггер 8 переводится в нулевое состояние и запрещает прохождение на входы первых триггеров 2 любых сигналов 1 в том числе помех, поступающих по входным шинам 12 устройства. Триггеры 2 необходимы для запоминания входных сигналов перед предварительной их синхронизацией тактовыми импульсами, поступающими со входа 11 на...

Номер патента: 942029

Опубликовано: 07.07.1982

Авторы: Голубцов, Рябуха

МПК: G06F 11/28

Метки: блока

...выходы дешифратора соединены соответственно с первыми входами элементов И группы элементов И, выходы которых соединены соответственно с входами элемента И, выход которого соединен с единич- ным входом триггера, нулевой вход которого соединен с нулевым входом счетчика и является установочным входом устройства, выход сигнала ошибки соединен с последним прямым выходом дешифратора, группа информационных входов устройства соединена соответственно с вторыми входами элементов И группы элементов И, с входами элемента ИЛИ, введен элемент ИЛИ-НЕ, входы которого соединены соответственно с информационными входами устройств выход элемента ИЛИ. соединен с ийформационным входом первого каскада счетчика, вход синхронизации первого каскада...

Номер патента: 942030

Опубликовано: 07.07.1982

Авторы: Гайдуков, Титов

МПК: G06F 15/173

Метки: графах, минимальных, путей

...на первом входе элемента И1 О обеспечивает возможность прохожде- зния счетных импульсов через элемент И 10 на вход счетчика 11 ( "веса"вершины) очередного столбца матрицы. При этом формируется разрешение поступления импульсов на входы счетчи- щ) ков 11, из соответствующих вершинкоторых исходят дуги, приводящие в сформированную. ранее вершину.Подсчет импульсов продолжается до тех пор,. пока на выходах всех счет 4 чиков 1,1 не будут присутствовать вы- сокие потенциалы, появляющиеся из-за переполнения этих счетчиков, Это свидетельствует о том, что все узлы исследуемого графа сформированы. Наличие высоких потенциалов на выходах счетчиков 11 обеспечивает через элемент И-НЕ 19 прекращение подачи счетных импульсов с выхода генера-, тора 20...

Номер патента: 942031

Опубликовано: 07.07.1982

Авторы: Калашников, Плетенкин

МПК: G06F 17/10, G06F 7/544

Метки: многомерной, моделей, регрессионных, синтеза, статистики

...сравнения подключен к четвертому 2 установочному входу второго счетчика, третьему установочному входу третьего счетчика и первому установочному входу четвертого счетчика, первый счетный вход которого3 соединен с первым выходом шестой схемы сравнения, второй вход которой подключен к выходу второго блока деления, третий вход которого соединен с выходом второго блока умножения, первый вход которого подключен к выходу первого блока памяти, адресному входу седьмого блока памя- ч Й - количество опытов эксперимента;количество факторов:номер уровня варьирования, на котором устанавливается )-йфактор в 1-ом опытеэксперимента;3 множество уровней варьирования - о фактора;,количество уровнейварьирования )-гофактора,тату У эксперимента можфизику...

Номер патента: 942032

Опубликовано: 07.07.1982

Автор: Дворецкий

МПК: G06F 7/38

Метки: вычисления, стандартных, функций

...Х = Х/Х 1 состоит из точекаргумента, имеющих четные индексы 35 МХ =(х 1, р О,2,О2 х 2Для всех значений аргумента х, принадлежащих множеству Х 2, вычисляются значения Функции 1(хР),Р = 0,2,4,2 к 2 - 2,Это множество обозначим через22 11(хр)1, р = 0,2,О,2 2"-2Иножество У разобьем на два подмножестваУ =(х ,5=024,824222 "4,У = Г (хв ) р 1=2, 6, 10 .4+ 2, 2 "2.2 иЗдесь 0 й к ;-, очевидно, что 507У = У 2 ЧУ . Значения функциийН1(х)С У", 5 = 0,4,8,4 к 2 -4размещаются в порядке возрастанияадресов друг за другом в первом блоке555 памяти а значения функции(хр)Ф, У,2=2,6,10,4 к+22 -2размещаются аналогичным образом вовтором блоке 6 памяти. При этом мас" При этом значения функцйй (х 1 ) и 1(х+,1) выбираются одновременноиз первого и второго блоков...

Номер патента: 942033

Опубликовано: 07.07.1982

Авторы: Корчагин, Кравцов, Садомов, Хохлов

МПК: G06F 17/10, G06F 17/15

Метки: вероятностный, спектрокоррелометр

...регистров по сигналу с блока 9 управления. Содержимое блока 7 динамических регистров сдвигается на один разряд вправо, освобождая входные разряды для записи следующей ординаты.После заполнения блока 7 динамических регистров начнется процесс вычисления точечной оценки периодограммы 1-го участка, При этом производятся следующие действия, первое число из блока 7 динамических регистров заносится на вход регистра 10 цисла по сигналу из блока 9 управления, иэ регистра 10 числа информация подается на вход блока 13 сравне. ния, где сравнивается с числом, поступающим с генератора псевдослучайных цисел. Одновременно число с генератора 5 гармонических функций подается на вход блока 1 центрирования, где сравнивается с числом, поступающим...

Номер патента: 942034

Опубликовано: 07.07.1982

Авторы: Костенич, Смиренский, Соломаха, Шевяков

МПК: G06F 17/10

Метки: функциональный, цифровой

...элемента задержки, вход которого соединен с выходом второгоэлемента задержки.На фиг. 1 представлена блок-схема цифрового Функционального преобразователя; на Фиг. 2 - схема блокаконечных разностей,Цифровой функциональный преобразователь содержит блок 1 вычисленияконечных разностей, шифратор 2, коммутатор 3 кода, управляемый делитель4 частоты, коммутатор 5 импульсов,блок 6 число"импульсного умножения,блок 7 памяти, счетчик 8 участковаппроксимации, счетчик 9 ординат,тактовые входы 10 и 11 преобразователя, вход 12 задания режима. 7 8 1 ьв/й,( ) Ьй(2) 35 40 В начальный момент времени= 0входной код й(с) заносится в сцет чик 9 ординат. Затеи на вход управляемого делителя 4 частоты подаетсятактовая частота Г , .а на блок 1вычисления конечных...

Номер патента: 942035

Опубликовано: 07.07.1982

Авторы: Абрамович, Арсени, Ледовской, Романенко, Скакун

МПК: G06F 17/13

Метки: вычисления, обратной, функции

...второй, третий и четвертый интеграторы .1 - 4 (интегратор 3 - следящий),первый, второй и третий сумматоры5 - 7, регистр 8 сдвига, регистр 9коррекции и коммутатор 10. Первыевходы интеграторов 1 и 2 соединенысо входом устройства, а выходысо входами сумматора 5, выход которого соединен с первым входом интегратора 3, выход интегратора 3 соединен с выходом устройства, вторымвходом интегратора 2 и первым входом интегратора 4, Первый вход сумматора б соединен со входом устройства, второй вход - с первым выходомрегистра 8, а выход - с первымвходом сумматора 7 и входом регистра8. Второй выход регистра 8 соединенсо входом коммутатора 10, выход которого соединен со входом регистра9, первый выход которого соединенсо вторым входом интегратора 4,...

Номер патента: 942036

Опубликовано: 07.07.1982

Авторы: Кончак, Нечаев, Садыхов, Чеголин

МПК: G06F 17/14

Метки: вычисления, коэффициентов, обобщенных, функций, хаара

...В основной блок 2 памяти заносятся ординаты реализации исследуемого процесса, причем адреса ячеек совпадают с номерами занесенных в них ординат реализации. Для пояснения работы устройства рассмотрим случай, когда Р = З.-и в = 2. Граф-схема для этого случая приведена на Фиг. 3.В исходном состоянии все счетчи 50 ки устройства установлены в нуль. Тактовые импульсы со входа 20 поступают через первый элемент И 5 на выход 19 счетчика 21 по модулю Р блока 1 управления. При этом на входе 18 выбора операции основного бло 55 ка 2 памяти присутствует логическая единица, что соответствует операции "Чтение", а на выходе выбора опера 36 8ции дополнительного блока 3 памятилогический ноль, что соответствуетоперации "Запись", На первом шагевычисления...

Номер патента: 942037

Опубликовано: 07.07.1982

Авторы: Корчагин, Кравцов, Садомов, Хохлов

МПК: G06F 17/15

Метки: вероятностный, коррелометр

...работать в сле- Каждый цикл приема, преобраэовадующих режимах. ния и коррекции состоит из ф+2Вычисление автокорреляционной подциклов, называемых в дальнейшемфункции К (,К Р) для Й ординат по форму-ю шагами. Работа устройства в этомрежиме может быть пояснена на прилемере обработки 1-й пары ординатЮ-Р= 11 р 2)1 фях)ф 1-р п 1 ХСо второго выхода блока 14 синыИ хронизации выдается управляющииВычисление взаимокорреляционныхсигнал, сдвигающий счетчик 13 шафункции по формую, аначаналогичным (1)шаге обеспечивается прием в первыии второй каналы 1 и 2 преобразовав первом сомно ителе суммынУ и Вна ф3 обоих каналов с содержимым наВычисление того или иного вид каплива х регистров . Произвокорр ляционных функц"й опр д , дится ер ц накопления...

Номер патента: 942038

Опубликовано: 07.07.1982

Авторы: Абрамович, Березенко, Калинин, Фролов, Якимович

МПК: G06F 17/15

Метки: коррелятор, цифровой

...входами всехэлементов устройства.Устройство работает следующимобразом.Исследуемый сигнал Хпоступаетв аналого-цифровой преобразователь1, где преобразуется в соответст"вующий код М в моменты времени=1" 1,где Е - частота следованиявыходных импульсов генератора 2тактовых импульсов, Многоразрядный код Х и информация о знаке Х;подаются на первые информационныевходы сумматоров 4. На фиг.1 зто 5 соединение изображено двойной линией. На входь, блока 5 определения момента максимума поступают.тактовые импульсы с выхода генератора 2 тактовых импульсов и опорный частотно-модулированный сигнал)в моменты времени 1= 1 . Послепрохождения тактового импульса кодпереписывается в регистр 7, а навыходе аналого-цифрового преобразователя 6 формируется код,...

Номер патента: 942039

Опубликовано: 07.07.1982

Автор: Телековец

МПК: G06F 17/15

Метки: корреляционной, максимума, поиска, функции

...введен блок коммутаторов, информационные входы которого подключены к соответствующим выходам 25 первого блока задержки, а выходык вторым входам соответствующих блоков умножения, управляющий вход блока коммутаторов соединен с выходом дешифратора. 30 На чертеже приведена структурная схема устройства для поиска максимума корреляционной функции.Первый и второй входы 1 и 235 устройства подключены к входам .первого и второго аналого-цифровых преобразователей 3 и 4, выходы которых соединены с входами соответ" ственно блока 5 ( дискретной) и блока 6 (предварительной ) задержки, выход которого подключен к первым входам блоков 7 умножения, вторые входы которых соединены с соответст" вующими выходами блока 8 коммутаторов,45 Информационные...

Номер патента: 942040

Опубликовано: 07.07.1982

Авторы: Венедиктов, Соломаха, Шевяков

МПК: G06F 17/17

Метки: интерполятор, поверхности

...вход которого подключен к выходу третьего элемента ИЛИ, а выход - к второму входу второго элемента И, выход которого соединен с управляющими входамивторого дешифратора и второго счет- чика и подключен к восьмому выходу блока, выход восьмого элемента ИЛИ1 подключен к шестому выходу блока, выход первого элемента ИЛИ соединен с первым установочным выходом первого триггера, второй установочный вход которого подключен к выходу второго элемента ИЛИ, а выход - к второму входу первого элемента И, выход которого соединен с управляющими входами первого дешифратора и первого счетчика, выходы которого подключены к входам первого дешифратора, второй выход которого подключен к третьему выходу блока, третий выход первого дешифратора соединен с...

Номер патента: 942041

Опубликовано: 07.07.1982

Автор: Чмых

МПК: G06F 17/15, G06F 17/18

Метки: усредняющее, цифровое

...или егопараметра ( например фазового сдвига),в виде пачек импульсов или в другом25 виде (например в виде позиционногокода) поступает на вход накапливающего счетчика 2, где происходит подсчет общего числа поступивших навход импульсов или суммирование30 кодов, Информация с выхода счетчика2 подается на блок 5 сумматоров,который осуществляет последовательное суммирование. Синхронизация моментов суммирования производитсяз с выхода времяэадающего счетчика 4по второму входу блока сумматоров.Мультиплексоры 8 и 9 и демультиплексор 10 производят распределение информации, поступающей на их входыао в порядке, указанном в таблице.Тф%10 О+ Тй,для и =2 4- 16 16 а.+ .фТф+4. 16 16Т Т Ть Т/2 с Т)Я Т 1 МТЮ сТР сводитсяв содавление сосрепомех...

Номер патента: 942042

Опубликовано: 07.07.1982

Авторы: Ковнацкий, Петров, Слободчикова, Стогов

МПК: G06F 17/14, G06F 17/18

Метки: дисперсии, коэффициентов, хаара

...в ГТИ. В счетчиках строк и столбцов осуществляется подсчет соответственно строк и столбцов случайного поля, Каждому столбцу и строке соответствует отсчет, т.е. осуществляется подсчет номеров отсчетов. Например, необходимо подать "кадр" случайного поляД 2,11. Для этого со счетчика строк подаются импульсы на блок 14 элементов И с номерами 5,6,7,8, а со счетчика столбцов - импульсы с номерами 1,2,3,4. В случае совпа-дения импульсов строк и столбцов в блоке 14 вырабатываются команды, которые поступают на элемент И 8, Номер отсчета поступает, на усредни- тель 7, Число ячеек, в которые входят счетчик строк, счетчик столбцов и схема совпадения, равно числу элементов матрицы.Импульсы от ГТИ подаются также на делитель частоты,. в котором частота...
