G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1056187

Опубликовано: 23.11.1983

Авторы: Гизатулин, Гусев, Даминов, Данилин, Семеран

МПК: G06F 7/58

Метки: генератор, последовательностей, псевдослучайных«

...является вторым выходом сумматора, выходы шестого,седьмого и восьмого элементов И-НЕсоединены соответственно с первым,вторым и третьим входами пятогоэлемента И-НЕ, четвертый вход которого объединен с четвертым входомпервого элемента И-НЕ и являетсявходом "Считывание" сумматора, информационную группу входов которогоЗ 5 образуют первые и вторые входы второго и шестого элементов И-НЕ, атакже первые, вторые и третьи входы третьего, четвертого, седьмого ивосьмого элементов И-НЕ,40 На фиг. 1 показана блок-схемапредлагаемого генератора; на фиг, 2 -4 - состояния коммутатора.Генератор содержит первый регистр1 сдвига, первый разряд 2 которого45 содержит элемент НЕ 3 и элементИЛИ-НЕ 4. Кроме того, генератор содержит регистр 5 сдвига, первыйразряд...

Номер патента: 1056188

Опубликовано: 23.11.1983

Авторы: Котляров, Паралюх

МПК: G06F 7/58

Метки: датчик, равномерно, распределенных, случайных, чисел

...содержит генератор 7 импульсов, элемент И 8, счетчик 9, элемент ИЛИ 10. Блок 3 определения смены кода содержит регистр11 памяти, схему 12 сравнения и генератор 13 импульсов, Преобразователь4 числа импульсов в код содержитсчетчик 14, схему 15 сравнения,регистры 16 и 17 кода.Датчик случайных чисел работаетследующим образом.Датчик предназначен для выработки случайных чисел, равномерно распределенных в интервале от А до В. Аи В - любые целые числа, которыезадаются с наборного поля. Источник 351 генерирует случайное число в интервале от 0 до 2"-1. Блок 3 определяет,когда число на выходе источника 1изменяется. После получения разрешения от блока 3 определения смены ко да случайное число преобразуетсяпреобразователем 2 в...

Номер патента: 1056189

Опубликовано: 23.11.1983

Авторы: Воронов, Понеделко, Филиппенко

МПК: G06F 7/58

Метки: генератор, двоичных, сигналов, случайных

...генератора является также его сложность.Цель изобретения - упрощение генератора.Для достижения поставленной целив генератор случайных двоичных .сигналов,. содержащий бистабильный элемент, масштабирующий резистор, введен элемент "Запрет", а бистабильный элемент выполнен в виде О-триггера, синхронизирующий вход которого З 0является входом генератора и объединен с инверсным входом элемента"Запрет", выход которого являетсявыходом генератора, инверсный выходО-триггера через масштабирующий резистор соединен с О-входом О-триггера, прямой выход которого соединенс прямым входом элемента "Запрет"На чертеже приведена функциональная схема предлагаемого генератора. 40Генератор содержит О-триггер 1,масштабирующий резистор 2, элемент3 фЗапрет", вход...

Номер патента: 1056190

Опубликовано: 23.11.1983

Автор: Гдзелишвили

МПК: G06F 7/62

Метки: двух, разности, чисел

...элемент И 2,первый триггер 3, первый элемент 4задержки, первый счетчик 5, первыйблок б элементов И, второй счетчик 7,второй блок 0 элементов И, третийблок 9 элементов И, блок 10 элемен=тов ИЛИ, четвертый блок 11 элементов И, второй триггер 12 и второйэлемент 13 задержки, причем выходгенератора 1 тактовых импульсов соединен с первым входом элемента И 2, 40 второй вход которого соединен с прямым выходом первого триггера 3, авыход - со счетными входами первогои второго счетчиков 5 и 7, входзапуска устройства соединен с входами установки в "1" первого и второго триггеров 3 и 12, а вход сброса устройства - с входом установкив "0" первого триггера 3, с входом,первого элемента 4 задержки и с объединенными вторыми входами элементов И...

Номер патента: 1056191

Опубликовано: 23.11.1983

Авторы: Кобайло, Корженевич

МПК: G06F 7/70

Метки: стохастический

...с входом блока 1 памяти и входом четвертого элемента И 10, выход которогосоединен с вторым входом третьеготриггера 16, выход блока 1 памятисоединен с третьим входом второгосумматора 18, второй вход второгосумматора 18 соединен с выходомтриггера 24 знака, а выход - с вторым входом регистра 19, выход которого соединен. с вторым входом цифроаналогового преобразователя 21, выход цифроаналогового преобразователя 21 соединен с первым входом коммутатора 20, второй вход которогосоединен с Выходом третьего элемента И 9, а выход является выходомустройства. В качестве первого триггера 5,используется триггер 31 -типа с входной логикой, его первый и третий 15Входы, объединенные функцией И,Входы УстанОВки В 1ВтОРОй ВХОДсбро н "0", выход - прямой....

Номер патента: 1056192

Опубликовано: 23.11.1983

Авторы: Мальченкова, Яковлев

МПК: G06F 7/70

Метки: вероятностное, матриц, умножения

...3 умножителей, блок 4 сумматоров, блок 5 интеграторов, третийблок 6 ключей, второй блок 7 ключей, генератор 8 случайной последовательности, генератор 9 тактовыхимпульсов, генератор 10 случайных 15чисел, блок 11 управления (фиг. 2),который в свои очередь содержиттриггер 12, элемент О 13 и счетчик 14.Вторая группа выходов первогоблока 1 ключей соединена с третьей группой входов блока 3 умножителей, первая группа входов которогоподключена,к первой группе выходоввторого блока 7 ключей, Втораягруппа выходов блока 7 соединенас второй группой входов блока 2преобразователей число-вероятность,первая группа входов которого соедииена с первой группой выходов первого блока 1 ключей, а выходи - свторой группой входов блока 3умножителей,...

Номер патента: 1056193

Опубликовано: 23.11.1983

Авторы: Благодарный, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/00, G06F 9/22

Метки: восстановлением, микропрограмм, сбоях

...при считывании микрокоманд возникает сбой, то в следующем такте считывается микрокоманда ее контроль,ной точки. В очередных тактах считываются следующие за ней микрокоманды повторяющегося участка микрокоманд." мы. Если при повторном считывании мик рокоманды (при пеовом считывании ко тЬрой происходит сбой) сбой не возникает, то выполнение микропрограммы продолжается. В противном случае производится повторное обращение к контрольной точке. Если в течение крити" 55 ческого числа повторений сбой не исчезает, то идентиФицируется отказ усту .Ройства.Если при считывании микропрограммы возникает сбой только во втором поле Формата микрокоманды и микроко" манда не является микрокомандой ветвления, то обращения к контрольной...

Номер патента: 1056194

Опубликовано: 23.11.1983

Авторы: Бобровник, Широгоров

МПК: G06F 9/50

Метки: приоритетное

...с входом установкив "1" триггера запроса и входом разрешения приема регистра текущегоприоритета, выход триггера запросаявляется выходом прерывания устройства, введены коммутатор запросовблокпамяти и дешифратор, причем выходсчетчика соединен с адресным входомблока памяти,и с входом управлениякоммутатора запросов, выход блокапамяти соединен с входом дешифратора, с входом регистра текущегоприоритета и с вторым входом схемысравнения, второй и третий входыэлемента И соединены с выходами дешифратора и коммутатора запросовсоответственно, группа запросныхвходов устройства соединена с информационным входом коммутатора запросов, адресный вход устройствасоединен с информационным входомсчетчика, вход сброса устройствасоединен с входами...

Номер патента: 1056195

Опубликовано: 23.11.1983

Авторы: Вежис, Фукс, Шляхтин

МПК: G06F 9/50

Метки: адреса, запроса, запросов, инициатора, объединения, формированием

...разрядов формируемого адреса инициатора запроса) выходы которых являются выходами данных устройств, а первые входы элементов И вторг.гй группы подключены к соответствующим выходам счетчика и к соот вет ст ву ющим уп ра ел яющим в ходам мультиплексора, выход которого 561952подключен к выходу объединенногозапроса устройства и к второму входуэлемента И, третий вход которогосоединен с выходом элемента ИЛИ,вхо 5 ды которого соединены с соответствующими информационными входами мультиплексора, при этом входы дешифратораявляются адресными входами устройства,- выходы дешифратора ( где= 1,М)1 О, подключены к Р-входам соответствующих триггеров группы, а (М+1)-ый выход дешифратора соединен с вторымивходами элементов И второй группы,причем 5...

Номер патента: 1056196

Опубликовано: 23.11.1983

Авторы: Крылов, Соколов

МПК: G06F 9/50

Метки: запросов, обслуживания

...входами элементов .И К-ой группь 1 (К=М + 1)5 выходы которых подключены к соответствующим первым нулевым и единичным входам +1)-го запоминающего регистра, вторые нулевые входы этих регистр .в соединены с выходами соответствующих элементов И 2"ой группы (0 = 2 М+ 1), нулевые выходы 1-го запоминающего регистра подключены к входам м -го элемента ИЛИ первой группы, инверсный выход которого соединен с первыми входами 1-ой группы элементов И, введены регистр задания режияов, счетчик, компаратор, элемент И, элемент ИЛИ и два элемента задержки, причем первый вход элемента И подключен к тактовому входу устройства, второй вход " к прямому выходу пред" последнего элемента ИЛИ первой группы, выход элемента И соединен с входом счетчика,...

Номер патента: 1056197

Опубликовано: 23.11.1983

Авторы: Терзян, Торосян, Чахоян

МПК: G06F 11/28

Метки: импульсов, распределителя

...вторые входы 197которых соединены соответственно с выходами первого и второго элементов ИЛИ, а выходы первого и второго элементов ИСКЛЮЧАЮЩЕЕ ИЛИ соединены с соответствующими входами третьего элемента ИЛИ, выход которого соединен с первым входом элемента И, второй вход которого соединен с выходом формирователя импульса, вход которого соединен со счетным входом триггера и является входом синхронизации устройства, вход установки в "О" триг" гера является установочным входом устройства.На фиг, 1 представлена функциональная схема устройства для контроля распределителя импульсов; на фиг. 2 -временная диаграмма работы устройства.Устройство содержит триггер 1,первый 2 и второй 3 элементы ИЛИ,первыйи второй 5 элементы ИСКЛЮЧАЮЩЕЕ ИЛИ,...

Номер патента: 1056198

Опубликовано: 23.11.1983

Авторы: Евстигнеев, Седаков, Тимонин

МПК: G06F 17/21

Метки: искажений, обнаружения, тексте

...начинающегося с симво 11ла 0 , то блоки 3 и 4 выр абатывают на соответствующих выходах 1 9 . 1 ,1 9 , 2 , 1 9 , 3 , 1 9 . 4 и 2 0 . 1 , 2 0 , 2 , 20 . 3 ,20 , 4 единичные сигналы ,Единичные сигналы , поступающие наблок2указывают на выходе 1 9 . 2на огни бку в четвертой позиции , навыходе 1 9 , 3 - на ошибку в пятой позиции , на выходе 1 9 , 4 - на оши бку в .шестой позиции . По единичным си гналам на выходах 20 . 1 и 20 , 2 элементИ Я формирует единичный сигнал , указывающий на ошибку во второй позицииФпо единичным сигналам на выходах 20,3и 20.4 элемент И 9 формирует единйчный сигнал, указывающий на ошибкув третьей позиции, Кроме того, единичный сигнал на выходе 19,1, поступающий на блок 2 через элемент ИЛИ1, также указывает на ошибку...

Номер патента: 1056199

Опубликовано: 23.11.1983

Авторы: Кирсанов, Остроумов, Сидоренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/10

Метки: двоичного, кода, параллельного, четность

...элементов И первой группы элементов И 3, вторые входы которых соединены с аналогичными выходами регистра 2 и входами регистра 13 маски.Первая группа элементов И 3 и груп па элементов ИЛИ 5 представляют собой сумматор по модулю два, все выходы которого объединены с помощью первого элемента И 31 6. Если после сложения по модулю два каких-либо разрядов кода на выходе элементов ИЛИ группы элементов ИЛИ 5 появится единичный сигнал, то он через первый элемент ИЛИ 6 запишется в триггер 7 при наличии на его С-входе управляющего сигнала, Этот же сигнал пройдет и на выход группы элементов И 1 и поступит на соответствующий вход ре 9 1056199гистра 2 кодов, состояния триггероврегистра 2 меняются таким образом,чтобы на выходе элементов И...

Номер патента: 1056200

Опубликовано: 23.11.1983

Авторы: Новиков, Пуцков, Ященко

МПК: G06F 11/16

Метки: информации, считываемой

...входом 10коммутатора и первым входом пятогоэлемента ИЛИ, выход "Не равно" схемысравнения соединен с первым входомвторого элемента И, второй вход которого соединен с шестым выходом дешифратора, выход второго элементаИ соединен с вторым входом пятогоэлемента ИЛИ и входом узла фиксациибрака, выходы первого регистра поразрядно соединены с первой группойинформационных входов схемы сравненияи с группой информационных входовкоммутатора, выходы второго регистра поразрядно соединены с второйгруппой информационных входов схемы 25сравнения, кнопка сброса подключенак первому входу первого элемента ИЛИ,второй вход которого соединен с выходом пятого элемента ИЛИ, выходыкоммутатора являются выходами устрой ства.На Фиг. 1 представлена...

Номер патента: 1056201

Опубликовано: 23.11.1983

Авторы: Хализев, Чикалов

МПК: G06F 11/16

Метки: микрокоманд, последовательности

...элементы ИЛИ, четвертый, пятый и цестой элементы И и второй триггер, причем первый вход блока фиксации сбоев соединен с первыми 25 входами четвертого и пятого элементов И, с первым входом второго триггера и через первый элемент НЕ - с первым входом шестого элемента И и третьим входом второго элемента И, ,выходы которых соединены соответственно с первым входом первого элемента ИЛИ и с вторым входом второго триггера, нулевой выход которого соединен с третьим входом третьего эле 35 мента И и с вторым входом четвертого элемента И, второй вход блока фик.сации сбоев соединен с вторь. входом пятого элемента И и через второй элемент НЕ с третьим входом первого элемента И, выход которого соединен с первымвходом первого триггера, единичный выход...

Номер патента: 1056202

Опубликовано: 23.11.1983

Авторы: Барбаш, Кульбак, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/26

Метки: микропрограмм

...эультата, второй коммутатор, третийэлемент ИЛИ, второй, третий, четвертый и пятый элементы задержки, причем второй информационный вход устройства соединен с входом второгорегистра микрокоманд, выход кодалогических условий которого соединенс управляющим входом второго коммутатора, вход логических условий устройства соединен с информационным 55 входом второго коммутатора, выходкоторого соединен с.информационнымвходом второго регистра логическихусловий, единичный выход триггерапуска соединен с вторым входом вто рого элемента И и первым входом четвертого элемента И, выход которого соединен с управляющим входом второ. го регистра логических условий, выход метки ветвления второго регистра микрокоманд соединен с вторым входом четвертого...

Номер патента: 1056204

Опубликовано: 23.11.1983

Автор: Васильев

МПК: G06F 9/455, G06F 9/50, G06N 7/08 ...

Метки: заявок, моделирования, обслуживания, приоритетами, процесса, различными

...является выходом заявок низкого приори10562 тета и соединсс нулевым входом второ го три г гера, с.дини чный вход которого подключен к первому входу элемента ИЛИ и к выходу второго элемента И, третий вход которого соединен синверсным входом четвертого элемента И, выход которого является выхо"дом заявок высокого приоритета и подключен к прямому входу третьего элемента И, выход которого соединен с 10вторым входом элемента ИЛИ, третийвход которого через первый элемент задержки подключен к выходу первогоэлемента И,1низкого приоритета. Генератор 13 вырабатывает короткий импульс, соответствующий обслуженной заявке, через интервал времени, соответствующий принятому закону распределения времени обслуживания заявок, после прихода на его...

Номер патента: 1056205

Опубликовано: 23.11.1983

Автор: Полищук

МПК: G06F 17/10

Метки: перебора, сочетаний

...который подключен к второму входу 1 -го элемента И первой группы,. выход которого подключен к первому единичному входу разряда регистра, второй единичный вход которого подключен к выходу )-го элемента И четвертой группы и к второму входу +1)-го элемента И четвертой группы, нулевой вход 1-го раз" ряда регистра (1 Фв) подключен к выходу 1-го элемента И второй группы и к первому входу )-го элемента ИЛИ второй группы, второй вход которого подключен к выходу ) "го. элемента задержки группы, вход которого подключен к выходу +1)"го ( Юе) элемента ИЛИ второй группы, выход в-го элемента И второй группы подключен к первому выходу окончания перебора сочетаний устройства и к нулевому входу в-го разряда регистра, дополнительно содержит...

Номер патента: 1056206

Опубликовано: 23.11.1983

Авторы: Карташевич, Ходосевич

МПК: G06F 17/14

Метки: алгоритма, безызбыточного, быстрого, преобразования, реализации, фурье

...регистра итераций, параллельный выходрегистра итераций подключен к второму информационному входу узла элементов И, выход первого разряда регистра итераций подключен к управляющему входу узла элементов И, к второмувходу элемента И и к четвертому входуузла блокировки, выход (и+1)-го разряда регистра итераций подключен кпятому входу узла блокировки, выходузла Формирования инверсного кодаподключен к суммирующим входам первого и второго вычитателей, выходыкоторых поразрядно подключены к инфор 1056206мационным входам разрядов с второгопо (и+1)"ый первого и второго кольцевых регистров сдвига соответственно, входы управления сдвигом перяо 1 ои второго кольцевык регистров сдвига 5подключены соответственно к первомуи второму выходам узла...

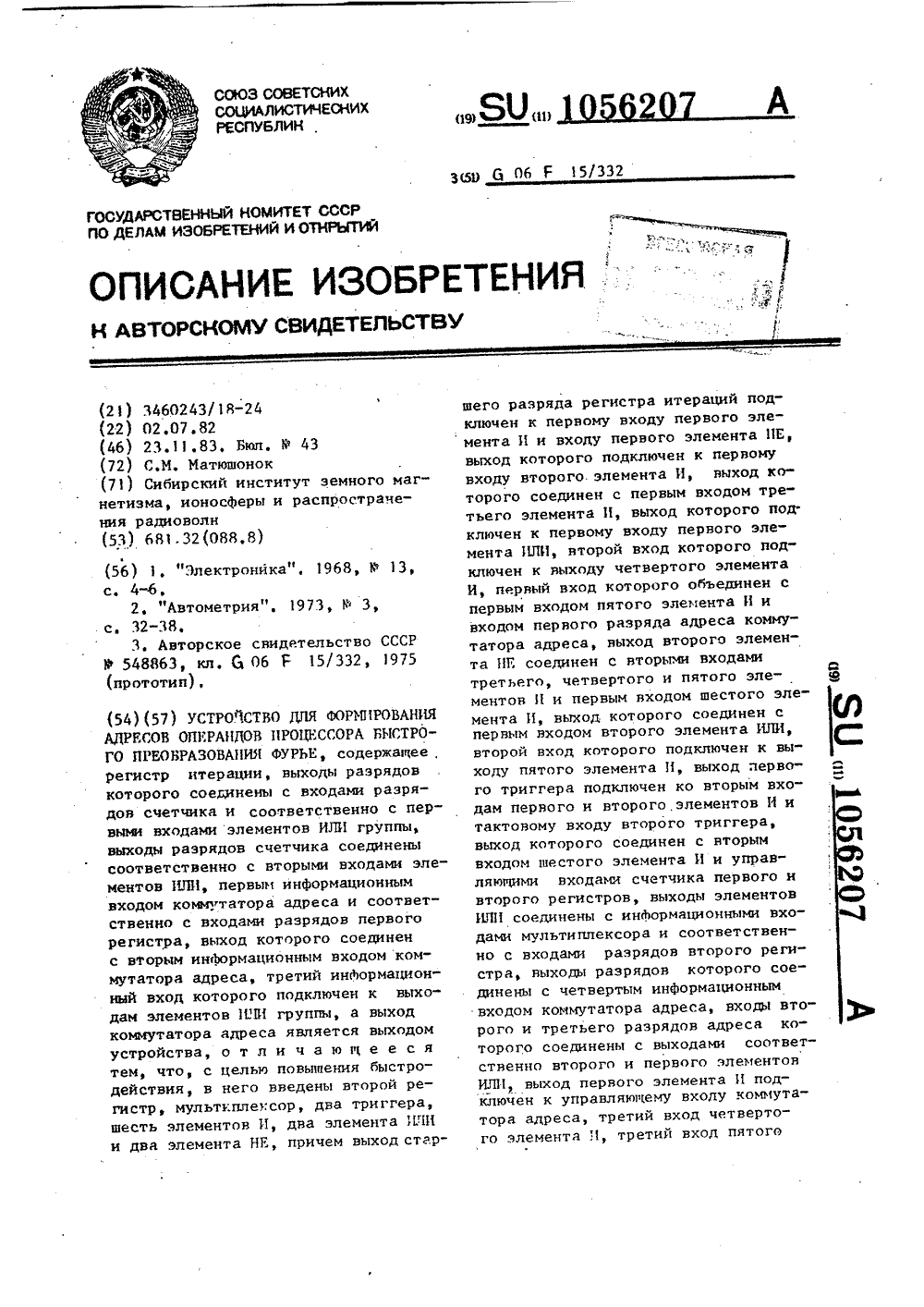

Номер патента: 1056207

Опубликовано: 23.11.1983

Автор: Матюшонок

МПК: G06F 17/14, G06F 9/34

Метки: адресов, быстрого, операндов, преобразования, процессора, формирования, фурье

...например 1024, 512 или 256 точек. Затем ло входу 12 устанавливается режим работы блока адресации путем подачи единичного потенциала на однуиз линий 12-1-2-3. При влкючении режима БПФ подан потенциал на линию2-1, При этом входные синхроимпульсы поступают на входную шину 11 узлауправления выдачей адресов 9, пройдя через делитель на триггерах 14 и 15 с частотой в 4 раза меньшей входной. Синхроимпульсы ( фиг.2 а, б, фиг.3) поступают на входную логику 2 счетчика 1,который изменяет свое состояние с каждым входным синхроимпульсом, причемодин из разрядов счетчика 1 блокируется с помощью входной логики, управляемой регистром 4, который произ 1056207водит сдвиг "1" с окончанием каж" дой итерации. На первой итерации блокируется...

Номер патента: 1056208

Опубликовано: 23.11.1983

Авторы: Герасимов, Михайлов, Никищенков, Сафьянников

МПК: G06F 17/17

Метки: функциональный, широтно-импульсный

...третьего реверсивного счетчика соединен с выходом первого элемента ИЛИ, а выходс вторыми входами второго и третьего логических блоков умножения, причем выцитающий вход первого реверсивного счетчика подключен к выходу второго 10 логического блока умножения.функциональная характеристика уст ройства в общем виде описывается рациональной дробью15 Для получения аппроксимации тангенсной зависимости достаточно задать 2 Ося следующим соотношением опорныхВхОдных частот Г 1 и Г,14Г = - Г, ,9 25Значение аппроксимации тангенснойзависимостиАВ" о 18 О,е.,30Это выражение является дробно-рациональной аппроксимацией тангенснойфункции с погрешностью не выше 0,2в диапазоне 0О0,98 21Недостатком известного устройстваявляется невысокая тоцность, особенно при...

Номер патента: 1056209

Опубликовано: 23.11.1983

Авторы: Верещагин, Зозуля, Кадук

МПК: G06F 17/18

Метки: анализатор, многоканальный, статистический

...инФормационному входу второго коммутатора и входу первого элемента НЕ, выходы элементов НЕ подключены- соответственно к первым входам первого и второго элементов И, вторые входы которых объединены и подключены к выходу элемента задержки, а выходы элементов И соединены соответственно с установочными входами первого и второго адресных счетчиков, информационные входы которых подключены соответственно к выходам первого и второго коммутаторов, тактовые входы которых объединены и подключены к выходу генератора импульсов, при этом разрядные выходы второго адресного счетчика объединены соответственно с разрядными выходами первого адресного счетчика, . На чертеже представлена структурная схема многоканального статистического...

Номер патента: 1056210

Опубликовано: 23.11.1983

Авторы: Ефимов, Ионин, Нестерук, Потапов, Шевчук

МПК: G06F 17/27

Метки: аппаратурной, трансляции

...элемента И соединен са счетным входом первого регистра адреса, выход четвертого элемента И подключен к второму входу элемента ИЛИ, выход которого соединен с установочными входами первого и второго регистров адреса, выход пятого элемента И подключен к второму управляющему входуприема регистра выдачи, введены третий триггер и седьмой элемент И, причем входы и выход седьмого элемента И соединены соответственно с выходами второго регистра адреса и с информационным входом третьего триггера, установочный вход и выход которого подключены соответственно квыходу элемента И 1 П 1 н к выходу индикации ошибки, второй выход схемысравнения соединен с управляющим входом приема второго регистра адреса,первый выход схемы сравнения соединен с...

Номер патента: 1056211

Опубликовано: 23.11.1983

Автор: Широков

МПК: G06F 17/18

Метки: анализатор, статистический

...тактовых импульсов, первый управляющий выход узла уравновешивания подключен к управляющему входу оперативного запоминающего устройства, выход которого является выходом анализатора, а информационный вход объединен с входом цифроаналогового преобразователя и подключен к информационному выходу узла уравновешивания, второй управляющий выход которого соединен с входами установки в нулевое состояниесчетчиков,На фиг. 1 представлена структурная схема статистического анализатора для обработки аналоговых входных сигналов; на фиг. 2 - структурная схема статистического анализатора для обработки как аналоговых,так и цифровых входных сигналов; на фиг. 3 - эпюры.напряжений случайного процесса, поступающего в виде радиосигнала; на фиг. 4 - эпюры...

Номер патента: 1056216

Опубликовано: 23.11.1983

Авторы: Беляев, Лось

МПК: G06F 17/15, G06G 7/19

Метки: автокорреляционной, псевдослучайного, сигнала, функции

...исходный, интегрируют и регистрируют результат измерЕния, причем при переходе к каждому последующему отсчету автокорреляционной Функции изменяют значение периода псевдослучайного сигнала. Изобретение относится к радиоиз-мерительной технике и может быть преиму,щественно использовано н радиотехнических системах на этапе выбора сигналов,обладающих хорошими корреляционнымиснойствами. 5Известно устройство измерения антокорреляционной функции, основанное йа получении из исходного сигнала задержанного сигнала, перемножения исходного сигнала иа задержанный, 10усреднение результата перемножения за период сигнала и регистрацииполученного значения автокорреляционной функции 1) .Недостатком устройства являетсясложность операции формирования...

Номер патента: 1056228

Опубликовано: 23.11.1983

Авторы: Зубов, Хлюнев

МПК: G06F 17/17, G06J 3/00

Метки: коррекции, нелинейности

...счетчик 2, причем преобразователь 1 подключен, входом к входу 3 устройства и .к первому информационному входу блока 4 коммутации. Блок 4 соединен вторым информационным входом с шиной 5 эталонного напряжения, управлякецим входом - с выходом старшего разряда аналогоцифрового преобразователя 1 а выходом - с входом преобразователя 6 напряжения в длительность импульса.Выход преобразователя б подключенк первому входу блокировки управляемого генератора 7, соединенного группой управлякших входов с группойкОдовых выходов. программного блока 8, а выходом - с,первым счетным входом реверсивного счетчика 2 и с первым входом программного блока 8Первый выход блока 8 подключенк входу управления реверсом счетчика 2Программный блок 8...

Номер патента: 1057935

Опубликовано: 30.11.1983

Авторы: Буланов, Мельников, Ямнов

МПК: G06F 1/04

Метки: импульсов, распределитель

...элемента И:, третий управляющий вход соединен с К-входом второгоР 5-триггера., инверсный выход которогосоединен с третьим входом первогоэлемента И, вторая информационнаяшина распределителя соединена с входом регистра, выходы которого соединены с первыми входами блока элементов И , вторые входы которого соединены с выходами дешифратора, тактовый вход распределителя через элемент задержки соединен с синхроннзирующим входом блока элементов И,выходы которого являются выходами распределителя.На чертеже представлена функциональная схема распределителя импульсов управления.Распределитель импульсов содержитпервый Р 5-триггер 1, второй Р 5-триггер 2, второй элемент 3 И, первыйэлемент 4 И, счетчик 5 , регистр б,дешифратор 7, блок 8...

Номер патента: 1057936

Опубликовано: 30.11.1983

Автор: Супрун

МПК: G06F 1/04

Метки: импульсов, многоканальный, распределитель

...соединен с четвертым входом первого блока вентилей и со своим информационным.входом.На чертеже представлена функциональная схема многоканального распределителя импульсов.Распределитель содержит задающий генератор 1, .повторитель 2, элемент 3 НЕ, регистр 4 сдвига, элемент 5 И-НЕ,триггеры 6-9,блоки 0-15 вентилей, элементы 16 и 17 НЕ, первую управляющую шину 18, вторую управляющую шину 19, выходы 20-37 блоков 10- 15 вентилей.Первая управляющая шина соединенас четвертым входом регистра 4 сдвига,а вторая управляк 1 щая шина 19 соеди3 1057 нека с информационным входом третьего триггера 8, шесть блоков 10-15 вентилей соединены с выходами 20-37.Выход задающего генератора 1 через повторитель 2 и элемент 3 НЕ соединен с первым и вторым тактовыми...

Номер патента: 1057937

Опубликовано: 30.11.1983

Авторы: Голубев, Дуров, Калинин

МПК: G06F 3/02

Метки: ввода, информации

...2, генератор 3 импульсов,элемент 4 запрета, первый элемент И 5второй элемент И 6, первый триггер 7,второй триггер 8, инверторы 9, первыйсчетчик 10, второй счетчик 11, элемент 12 задержки, коммутатор 13, вы.ход И 2 параллельного кода, выход последовательного кода Мц 1 устройства.Устройство работает следующим образом.Н исходчом состонии клавиши 1 разомкнутыГеиератор 3 импульсов выдает импульсы, которые поступают на информационные входы элемента запрета 4,элемента И 6 н счетчика 11. Счетчик 11через время, равное полному периодусчета ь 1 с выхода переноса выдает импульс, который устанавливает триггер 7в состояние О. При этом на выходе триггера 7 формируется сигнал разрешающийпрохождение импульссв с генератора Эчерез элемент 4 запрета на...

Номер патента: 1057938

Опубликовано: 30.11.1983

Авторы: Винников, Кафтанников, Никитин

МПК: G06F 7/00

Метки: ассоциативный, процессорный, элемент

...зоны резудьтата, т.е. с1предельным поразрядным алгоритмичес",ким быстродействием И .Недостатком процессорного элемента является необходимость размещенияскладываемых операндов в разных эонах.Цепь изобретения - сокращение оборудования.Поставленная цель достигается тем,что ассоциативный процессорный элемент, содержащий две группы ячеекпамяти, входы разрешения записи прямого кода ячеек памяти первой группы соединены с выходом первого элемента И входы разрешения записи инверсного кода соединены с выходомвторого элемента И, входы разрешения считывания соединены с выходомтретьего элемента И, первые входыпервого и второго элементов И подсоединены к первому входу ассоциативного процессорного элемента, первыйвход третьего элемента И...
