G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1005043

Опубликовано: 15.03.1983

Авторы: Бакулин, Бурба, Ивлев, Сенькин, Фоменков

МПК: G06F 7/58

Метки: генератор, потока, случайных, событий

...Положительный сигнал. с нулевого выхода триггера 3 разрешает прохождение сигналов через эле менты И 2 и 4. Сигнал с единичного выхода триггера 3 запрещает прохож дение сигналов на вход блока 10 регистрации.Импульсы с выхода генератора б тактовых импульсов через открытый элемент И 4 поступают на вход счет чика 7. На выходе счетчика с частотой поступления импульсов с генератора б происходит смена двоичныхкодов чисел.Частота генератора б подбираетсятаким образом, Чтобы период счетасчетчика 7 был значительно меньшематематического ожидания периодаповторения импульсов генератора 1случайных импульсов,При поступлении импульса с генератора 1 случайных импульсов черезэлемент И 2 на вход триггера 3 про -исходит изменение состояния...

Номер патента: 1005044

Опубликовано: 15.03.1983

Авторы: Кобяк, Шемаров, Ярмолик

МПК: G06F 7/58

Метки: генератор, двоичной, равновероятной, цифры

...шум ) и т.д.фукционирование генератора равновероятной двоичной цифры происходитследующим образом,На выходе генератора 1 тактовыхимпульсов формируется последовательность прямоугольных импульсов,фиг. За), которые поступают на вторые входы третьего 4 и четнертого,5 .элементов ЛИ-НЕ. В первоначальныймомент на, выходе генератора 1 генерируется нысокий уровень эквивалентный логической единице (фиг. За).На выходах элементов 4 и 5 фиксируется значение логического нуля,которое сохраняет предыдущеесостояние к 5-триггера состоящего изэлементов 2 и 3, Предположим, чтона выходе В 5-триггера зафиксировано значение нуля, соответственнона нулевом выходе выходе элемента 3 ) фиксируется значение логической единицы фиг. Зб). В момент времени1 когда на...

Номер патента: 1005045

Опубликовано: 15.03.1983

Автор: Ярмолик

МПК: G06F 7/58

Метки: генератор, псевдослучайных«, чисел

...2 и 3, две группы по Ю сумматоров по модулю два 4 и 5, первую, группу из ю элементов НЕ 6, вторую 45 группу из тп - 1 элемента НЕ 7 группу из щ элементов 2 И-ИЛИ 8, генератор 9 равновероятной двоичной цифры, генератор 10 тактовых импульсов. . 50функционирование генератора псевдослучайных чисел происходит следующим образом.В начальный момент на Р -тригге.ры 1 записывается произвольный код55в том числе и нулевой. На вы- ходах сумматоров по модулю два первой группы 4 Формируется щ-разрядный код , который является продолжением.кода р в соответствии с за данной. М-последовательностью вид .М-последовательности определяется полиномом Ч(х) 1+х 3 + хщ), а на выходах элементов 5 - код являющийся продолжением кодаф . По ,65 приходу тактового...

Номер патента: 1005046

Опубликовано: 15.03.1983

Автор: Хамитов

МПК: G06F 7/68

Метки: умножитель, частоты

...третьим входом через второй элемент НЕ 11 к выходу первого компаратора.Выходы элементов И-НЕ 4, 5 и.б соединены с вхо"дами элемента И 12, выход котоРого 45является выходом умножителя частоты.УмФЬжитель частоты работает следующим образом,Прямоугольная последоваельностьимпульсов умножаемой частоты со скважностью равной двум поступает с входа2 на вход интегратора 3 и на счетныйвход триггера 1. Треугольное напряжение с выхода интегратора 3 подаетсяна входы крмпараторов 7 и 9. С первого и второго выходов источника 8опорного напряжения на входы компараторов 7 и 9 поступают напряжения,соответственно равные Б = - Пм и42мП 2 у "м где Пм -, амплитудное значенйе найряжения на выходе интегратора 3. Эти напряжения регулируютсяпри изменении...

Номер патента: 1005047

Опубликовано: 15.03.1983

Автор: Попов

МПК: G06F 9/22

Метки: ввода-вывода, каналом, микропрограммное

...с третьего выхода регистра 7 микрокоманд поступает на первый вход триггера 9 выборки констант, в котором и запоминается после появления на второмвходе тактового импульса Т 1. Этаинформация является идентификатором выборки константы, Адрес константы поступает с выхода регистра 7 микро- команд на первый вход модификатора 1 адреса н заносится в регистр 2 адреса микрокоманд.Таким образом, в данный момент времени в регистре 2 адреса микрокоманд находится адрес константы, а в регистре 3 регенерации адреса - адрес (или часть адреса) следующей за константой микрокоманды.Тррирер 4 управления регенерацией распознает. адрес константы изапоминает признак константы. Адрес константы из регистра 2 адреса микрокоманд через блок 5 попадает на вход...

Номер патента: 1005048

Опубликовано: 15.03.1983

Авторы: Ахмедов, Ибрагимли, Мустафаев

МПК: G06F 9/22

Метки: микропрограммное

...группыэлементов ИЛИ б. По этому сигналутакже через группы элементов И 8 запрещается появление ложной информации на выходе МПУУ при переходныхпроцессах во время действия сигнала.Сигнал по входам начальной установки подготавливает регистр 2 адреса для работы по адресу, поступающему от КША. При этом через коммутаторы 4 и 5 также запрещается появлениеложной информации на выходе МПУУ припереходных процессах во время дейст"вия сигнала.Устройство работает следующим образом.Сигнал по входу 10 подготавливаетХПУУ к работе. Эатем по сигналуРазрешение записи по входу 9 начальный адрес микрокоманды по КШАчерез селектор 1 адреса записываетсяв регистр 2 адреса. По записанномуадресу через дешифратор 3 адреса выбирается одна иэ и микрокоманд,...

Номер патента: 1005049

Опубликовано: 15.03.1983

Авторы: Мельников, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...или многотактной). В поле 30 метки типа микро- команды записывается признак М, при чем 1, если следующая микрокоманда является многота;:тной; О, если следуюцая микрокоман" да является однотактной. 20 В поле 31 метки нетнления здписы" вается признак В, причем1, если данная микрокоманда В= яв.яется микрокомандой ветвления; 25 0 - в противном случае, Предположим, следуюцей микрокомандой микропрограммы является многотактная микрокоманда, Р. этом случае еди" ничный сигнал с выхода поля 30 метки 30 типа микрокоманды через третий однонибратор 40, четвертый элемент ИЛИ 48 и второй элемент 50 задержки поступает на единичный вход триггера 52 управления и перебрасывает его н 35 единично) состояние.Второй элемент 50 задержки необходим для...

Номер патента: 1005050

Опубликовано: 15.03.1983

Авторы: Захаров, Мишняков

МПК: G06F 9/22

Метки: микропрограммное

...1 выбираетсяи выполняется следующая микрокоманда и т,д, до тех пор, пока на регистр 2 не выбирается микрокоманда,в которой предусмотрен анализ условий переходов. По адресу, содержащемуся в этой микрокоманде, на первые и нторые выходы блока 9 памяти 60условий и адресов перехода выбирается информация, содержащая кодыпроверяемых в данной микрокомандеусловий й соответствуяшие им адресаперехода. 65 Синхросигналы, поступающие на вход 12 устройства, гозволяют подключать к дешифратору 4 кода условия и установочным входам счетчика 3 через селектор 7 кодов условий и селектор 8 адресов перехода соответственно коды условий и адреса перехода. В каждый момент времени проверяется одно услоние. Коды и соот.нетстнующие им адреса подключаются...

Номер патента: 1005051

Опубликовано: 15.03.1983

Авторы: Полонский, Пушкарев

МПК: G06F 9/22

Метки: микропрограммное, управляющее

...5 менты И 17 и ИЛИ 18 начальная микро- команда с выхода блока 1 памяти микрокоманд. Таким образок, после снятия сигнала начальной установки с входа 4 устройства начальная микро команда заносится в регистр 3 микрокоманд.Операционная часть микрокоманды содержит коды операцйй, выполняемых операционными схемами, которыми уп равляет данное микропрограммное управляющее устройство.В управляющей части задаются микроприказы, с помощью которых потактно производится, выполнение микроко 5 уманды.Например, для выполнения занесенной в.регистр 3 микрокоманды необхо- димы три микротакта, причем в течение первого, второго и третьего мик ротактов единичный сигнал должен присутствовать на выходе первого, пятого и двенадцатого элементов И 10...

Номер патента: 1005054

Опубликовано: 15.03.1983

Авторы: Ганитулин, Мазаник, Шутилов

МПК: G06F 9/50

Метки: групповых, запросов, многоканальное, обслуживания

...на входы 13, должна быть, больше периода повторения распределителя 18). Если выходы 14 каналов не возбуждены, при поступлении заявки с одного иэ объектов, например с первого, импульом с первого выхода распределителя 8 триггер 4 первого канала устанавивается в "1". При этом на выходе ормирователя б формируется импульс, оторый код состояния счетчика 17 (в примере 0-01) переписывает в ячейку 7 памяти первого канала и через элемент ИЛИ 15, элемент 16 задержки изменяет состояние счетчика 17 (устанавливается состояние 0-010), состояние ячейки 7 памяти первого канала и счетчика 19 сравниваются схемой 8 сравнения, и так как коды на ее входах одинаконы, появляется сигнал на выходе схемы 8 сравнения, который через элемент И 9 при наличии...

Номер патента: 1005055

Опубликовано: 15.03.1983

Автор: Омаров

МПК: G06F 9/50, G06F 9/52

Метки: многоканальное, приоритета

...с соответствукщими информационными входами выходного регистра.40Структурная схема предлагаемого устройства приведена на чертеже,Устройство содержит входной .регистр 1, регистры приоритета каналов2.1 - 2.3, элементы И группы 3.1-3.3, 45 элементы И каналов 4.1 - 4.3, 5.1 5.3, элементы ИЛИ каналов 6.1 - 6,2,7.1-7.3, элементы НЕ каналов 8.1-8.3,соответствует наибольший приоритетный (двоичный ) код. При работе системы эти коды могут изменяться при каждом цикле назначения приоритетов в системе, Группы элементов И 4.1, 4.2 и 4.3, 5.15.2 и 5.3 ИЛИ .6.1 и 6.2, 7.1, 7.2 и 7.3, НЕ 8.1, 8.2 и 8.3 обеспечивают выбор приоритетного кода из приславших сигналы абонентов в регистр 1 заявок. Триггеры выходного регистра 91, 9.2 и 9.3 фиксируют...

Номер патента: 1005056

Опубликовано: 15.03.1983

Автор: Богумирский

МПК: G06F 9/50

Метки: многоканальное, приоритета

...30 информационные выходы 11 устройства.Устройство работает следующим об= разом.Счетчики 5 каналов фиксируют коды приоритетов, записываемые первоначально обслуживающим устройством по группам 9 входов, устанавливая тем самым 5 последовательность источников в очереди. В них же фиксируются кодыприоритетов источников в процессе работы при поступлении, на счетные входы с выхода элемента И 2 .единичных сигна лов, при этом коды приоритетов всех источников увеличиваются или уменьшаются на единицу, а порядок в очереди повторяется. Кроме. того, счетчики 5 Фиксируют коды приоритетов, записываемые в них в процессе работы устройства.Дешифраторы б настроены только на код старшего приоритета. Старшему приоритету соответствует наименьший код...

Номер патента: 1005057

Опубликовано: 15.03.1983

Авторы: Гройсберг, Самородова

МПК: G06F 11/20

Метки: резервированное

...81.8 е (91 9 е) блоков 5 (6) 1- го модуля подключены к информационным выходам 16 16 (17,.,17) комплекта или (и) к информационным входам 13,. , 1314, ,. 14 ) блоков 5 (б) других модулей комплекта. Информационные выходы 161168, 17.,17 с, комплекта, принадлежащие каналам 2 и 3 соответственно, подключены к восстанавливающим органам 18 устройства.Присвоение порядкового номера модулям 444 в комплекте осуществляется в последовательности продвижения по ним информации от вхо дов устройства к его выходам. Размещение аппаратуры канала 2 13 ) в модулях 41. ,41, производится тем, что сигналы всех выходов 8.18дуля и блок 12 обобщения. Блоки 11 и 12 переходят в состояние сигнализации отказа, причем сигнализацияот блока 12 привлекает внимание...

Номер патента: 1005058

Опубликовано: 15.03.1983

Авторы: Зубрилов, Кабашкин, Круглов, Шлафит

МПК: G06F 11/07, H04B 17/00

Метки: включения, многоканальное, радиостанций, резервных

...радиостанций, дешифраторы б кода 15 частоты настройки, блоки 7 перестройки частоты; возбудители 8 радиостанций, управляемый коммутатор 9, элемент ИЛИ 10, первый элемент И 11, второй элемент И 12, триггер 13. 20Устройство работает следующим образом.При отказе основной радиостанции на выходе ее анализатора 2 появляется сйгнал отказа, поступающий на ком мутатор 9, который подключает к выходу регистра 4 отказавшей основной радиостанции через элемент И 12 и переключатель 5 резервной радиостанции ее дешифрато б. Последний осу. ществляет дешифрацию поступившего кода и с помощью блока 7 перестрой ку возбудителя 8 резервной радиостанции на частоту отказавшей основной радиостанции. Одновременно сигнал отказа через элемент ИЛИ 10 поступает на...

Номер патента: 1005059

Опубликовано: 15.03.1983

Авторы: Евсеев, Крук, Миневич

МПК: G06F 11/08, H03M 13/51, H04L 17/30 ...

Метки: декодирующее, мажоритарное

...неверное решение. Тем самым исправляются ошибки кратноссУстройство работает следующим образом.Принятая последовательность с входа 20 через элемент ИЛИ 1 поступает на вход регистра 2 сдвига и в течение и тактов записывается в него. В процессе записи ключи 5 и 15 закрыты и сигналов не пропускают. Момент окончания записи фиксируется счетчиком 10 сдвигов, который подает разрешающий сигнал на вход ключа 5.1В течение следующих и тактов происходит мажоритарное декодирование этой последовательности: ри каждом сдвиге в регистре 2 сдвига мажоритарный элемент 4 выносит решение о значении символа, находящегося в крайней правой ячейке регистра 2 сдвига, и результат решения записывает через ключ 5 и сумматор б, ключ 8 и сумматор 13 в вычислитель...

Номер патента: 1005060

Опубликовано: 15.03.1983

Авторы: Бондаренко, Горбачев, Жуков, Хавкин

МПК: G06F 11/10

Метки: запоминающее, информационного, команд-процессор, тракта

...ЦВМ ю последовательных запросов (где в - число ячеек в зоне),позволяющиМ произвести считываниевсех слов неисправной зоны. Это позволяет произвести на сумматоре 4поразрядное суммирование по модулюдва неисправного слова со всей заданной зоной ЗУ,После окончания суммирования иполучения исправленной информацииблок б управления закрывает входныеэлементы,И 3 и открывает выходныеэлементы И 5, что позволяет переписать исправленную информацию ввыходной регистр 1 ЗУ.Одновременно с этим происходит:обращение к устройству прерыванияпрограмм, по которому происходит 5 восстановление в счетчике команд адреса отказавшей ячейки. Кроме то-го, происходит запуск. блока управления памятью. Этот блок вырабатывает управляющие сигналы для блока 8 памяти запрос,...

Номер патента: 1005061

Опубликовано: 15.03.1983

Авторы: Верченко, Дроздов, Калашников

МПК: G06F 11/16

Метки: узлов, цифровых

...запрещенных состояний (фиг. 2) состоит из дешифратора:18, переключателей 19 и элемента 0 ИЛИ 20.Проверка цифрового узла начинаетсяс включения переключателя 9. Приэтом происходит сброс счетчика 7,регистра 17, провею ого 1 и эталон-Я ного 2 узлов в начальное состояние.Блок 10 индикации показывает нулевоесостояние, соответствующее комбинации логических уровней, поданных навходы узлов 1 и 2Если при этом на входах узлов 1и 2 одинаковые комбинации логическихуровней, то блоки 12 и 11 индикациипоказывают одинаковые числа, а блок13 сравнения выдает на вход элементаИ 5 разрешающий сигнал и очереднойимпульс с генератора 3 проходит черезэлемент ИЛИ б на вход счетчика 7. Попереднему фронту этого импульса счетчик 7 изменяет свое состояние на...

Номер патента: 1005062

Опубликовано: 15.03.1983

Автор: Дрель

МПК: G06F 11/22

Метки: исправления, последствий, сбоев

...тактом обраще 40 45 50 55 60 65 ния к блоку 1 памяти переписываетсяво.второй регистр 5, а в первый регистр 5 записывается новая информация, считанная из блока 1 памяти вследующем такте., Заполнение регистров5 передачи данных осуществляется пбсинхроснгналам на четвертом входе 14устройства. Через о+1 тактов, гдеи - число операндов в операции, обращения к блоку 1 памяти в регистрах 5 хранится вся информация, необходимая для операции, выполненнойЦВМ в данный момент времени Причемрегистрывсе заполнены информацией,используемой в одной операции тольков том случае, если число операндов,требуемое для ее выполнения равноМ, в противном случае в регистрах5 передачи данных находится также команда и операнды, ранее обработанные ЦВМ. При обращении к...

Номер патента: 1005063

Опубликовано: 15.03.1983

Авторы: Добровинская, Мельников, Пункевич

МПК: G06F 11/26

Метки: устройств, электронных

...ЦВМ 1 передает в блок 3 эталонный набор кода, соответствующий ответным сигналам контролируемого объекта, По окончании пере" ходных процессов в контролируемом объекте Цвм 1 по шине 11 запускает тактовый генератор 5, который начинает вырабатывать последовательность тактовых импульсов, после чего ЦВМ 1 освобождается от контроля данного объекта и может быть использована для контроля других электронных, устройствТактовые импульсы поступают на распределитель б. Первый тактовый импульс поступает на управляющий (третий) вход блока 3 .сравнения, второй вход которого соединен с выходами контролируемого объекта, подключенного к входу системы. Первый тактовый импульс разрешает сравнение сигналов контролируемого объекта с эталоном. В результате...

Номер патента: 1005064

Опубликовано: 15.03.1983

Авторы: Акимов, Горбунова, Крыжановский

МПК: G06F 11/30

Метки: объектов, цифровых

...И 3. на вход сумматора 1. По завершении процесса кодирования с второго выхода объекта 29 через усилитель 10 на второй вход триггера 6 поступает сигнал "Стоп", обеспечивающнй переброс триггера 6 в нулевое состояние. При этом закрываются элементы И 3 и 4.Таким образом, в интервале возбуждения объекта между сигналами Старт" и "Стоп" усиливается и ограничивается двоичная последовательность выбранного контакта объекта. Аналогичным образом усиливаются и ограничиваются сигналы синхронизации, поступающие с третьего выхода объекта 29 через усилитель 7 и открытыйэлемент И 4 на первый вход сдвигового регистра 2, Ограниченная двоичная последовательность, поступающая через элемент И 4 на вход сумматора 1, суммируется по модулю два со значениями...

Номер патента: 1005065

Опубликовано: 15.03.1983

Авторы: Абрамян, Андрушкевич, Иманов, Тодуа

МПК: G06F 15/00

Метки: ассоциативный, матричный, процессор

...соответствующих регистров 7 М - 7 д блока 7. Выходы первой и второй групй коммутаторов подключены 60 соответственно к первым входам первых "и вторых элементов И 24 и 25 всех групп :логических элементов., в которых. вторые входы первых элементов И 24 объединены и подключены к выходу элемен-уды 54, йб и 58 подключены к выхо ду 15 блока 3. Вход 59 модуля 48 объ.единен с входом триггера 45 и подсоединен к выходу элемента 44, вход 60к выходу триггера 45, а вход 61 - квыходу триггера 47. Входы триггеров46 и 47 соответственно подключены квыходам 62 и 63 модуля 48, управляющиевходы 64 - 68 которого подключены соответственно к выходам 156 - 15 рблока 3. Выходы 15, . - 15 блока 3 10подключены соответственно к управляющим входам триггеров 45,...

Номер патента: 1005066

Опубликовано: 15.03.1983

Авторы: Гайдуков, Родионов, Титов

МПК: G06F 15/173

Метки: графах, исследования, путей

...на второй вход сумматора 16подается код с выхода избранногорегистра 9 через соответствующийэлемент И 11 и элемент ИЛИ 15, Результат с выхода сумматора через открытую группу элементов И 8 (к этомумоменту времени на управляемом входе элемента И 8 появляется высокийпотенциал с выхода элемента 7 задержки) поступает на вход соответст-,вующего регистра 9. На этом этапформирования кода максимального пути для одной отдельной вершины заканчивается Далее на вход счетчика 21 поступает очередной импульс,в результате чего содержимое этогосчетчика уменьшается на единицу,поэтому на выходе дешифратора 22возбуждается очередная (и)-явыходная шина, и процесс формирования величины максимального путидля очередной вершины графа про-исходит...

Номер патента: 1005069

Опубликовано: 15.03.1983

Авторы: Дворецкий, Ещин, Заволокин, Заровский, Назьмов

МПК: G06F 17/10

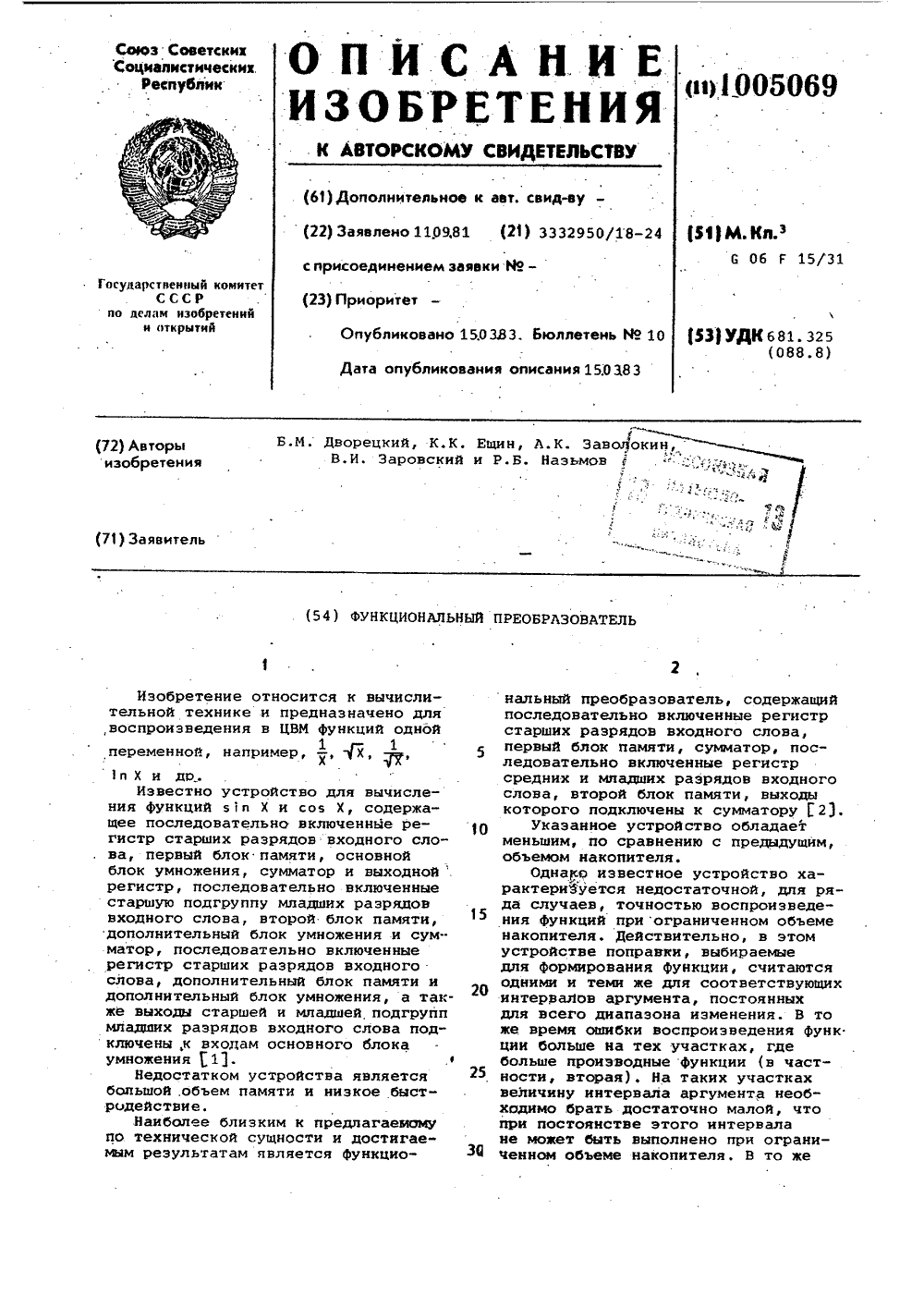

Метки: функциональный

...сумматора 9. Входы первого дешифратора 4 подключены к регистру старших разря- дов входного слова 2, одни входы второго дешифратора 10 - к Регистру 60 младших разрядов входногд слова 3, другие входы второго дешифратора 10 второго блока памяти - к выходам регистра 7 старших разРядов первого выходного слова.65 функциональный преобразователь работает следующим образом,В регистр старших разрядов входнс го слова 2 записывают а старших, а в регистр младших разрядов входного слова 3 -Фмладших разрядов аргумента (а+г=и), Возбуждается соответствующая иэ 2 и" выходных шин первого дешифратора 4, а из накопителя 5 опорное значение функции разрядностью и 4 записывается в первый регистр выходного слова б. По информации, содержащейся в р старших...

Номер патента: 1005070

Опубликовано: 15.03.1983

Авторы: Дагман, Коваленко, Кухарев, Романов

МПК: G06F 17/14

Метки: быстрого, нулевыми, последовательности, преобразования, фурье, элементами

...2-, 3- или 4- точечных ДПФ в зависимости от величины основания г) сложения и умножения ненулевых элементов на тригонометрические коэффициенты, поступающие из блока 8 памяти тригонометрических коэффициентов. Арифметические операции и выдача коэффициентов из блока 8 осуществляется по управляющим сигналам, поступающим на соответствующие входы блоков 3 и 8 с шифратора 19 блока 7 управления, а адреса коэффициентов определяются выходом счетчика 22 адресов блока памяти тригонометрических коэффициентов, подключенным к адресному входу блока 8. По управляющим сигналам с выходов шифратора 19 и дешифратора 20 блока 7 результаты вычислений из блока 3 записываются в блок 4 памяти по адресам, определяемых выходом счетчика 21 блока 7 управления. По...

Номер патента: 1005071

Опубликовано: 15.03.1983

Автор: Никонов

МПК: G06F 17/14

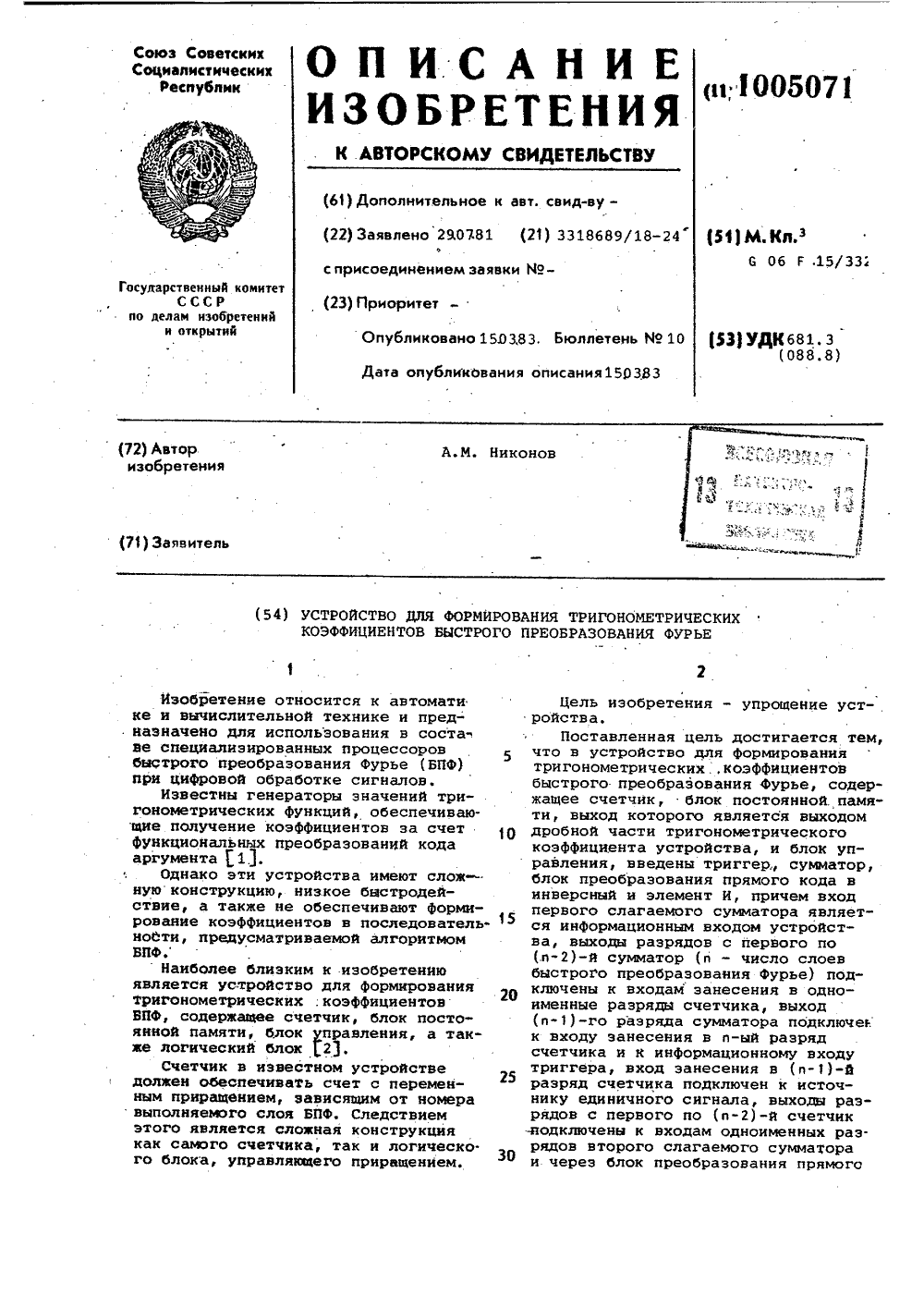

Метки: быстрого, коэффициентов, преобразования, тригонометрических, формирования, фурье

...разряда счетчика 1 постоянного уровня логической единицы.,Ввиду того, что значение и-го разряда суммы СТ+05+РК в алгоритме не используется, сумма тор выбран (п)-разрядным.В ПЗУ 7 записаны 2 взначений четверти периода синусоидальной2 п -1 7 с функции от 51 п 0 до 51 п( 22 )Формирователь 18 формирует короткий импульс по заднему фронту каждого ТИ.Устройство работает следукщим образом. 30.Вначале на вход 12 устройства подается импульс первоначальной установки ПУ, по которому в.нулевое состояние устанавливается счетчик 1 и в единИчное состояние триггеры 3 и 14. На вход 9 устройства подается код, соответствующий номеру выполняемого слоя БПФ. В первом слое БПФ подается 4 О код 111.1, во втором 0111, в третьем код 10111 и т.д.,Такой код может...

Номер патента: 1005072

Опубликовано: 15.03.1983

Авторы: Авхач, Краснов, Кудрявцев, Кузьмин, Саушев

МПК: G06F 11/24

Метки: границы, области, объектов, работоспособности, технических

...может пересечь область 6. Количество таких прямых может быть произвбльным.Граничные значения дополнительного.параметра Г находятся при решении уравнений.Фа)1 п всФ307 : (г, г , ,.г, );Г= ( т," х; " ч"),Координаты граничных точек области М находятся по выражению135хгх( = 1, и)гдег 4 ( 1 = 1, 2) - рещенияуравнений (М) и (5),При этом, вычисленные по формуле(6) координаты граничных точек будут 40лежать на границе области С, еслиони удовлетворяют условию (2), т.е.должно выполняться условие1"ЕЬ "9 "ИСи45Устройство работает следующим образом.В 1-ю уставку ( = 1,п) блокаустановки допусков 3 вводят два пороговых значения хп, и хмагде х,.п и хю - минимальное имаксимальное нормированные допустимые значения 1-.го параметра. На потенциометрах 121,...

Номер патента: 1005073

Опубликовано: 15.03.1983

Автор: Гусев

МПК: G06F 17/40

Метки: отказов, параметрических, регистрации

...сигнала, второй элемент 3 И,триггер 4, третий элемент 5 И, второй инвертор б, второй счетчик 7,дифференцирующий блок 8, первыйэлемент 9 И, первый счетчик 10, генератор 11 импульсов, первый инвер- З 5тор 12, формирователь 13 сигналаминимальной длительности. Устройство работает следующим образом. 40Регистрирующий сигнал поступает на один из входов блока 1, а опорное .напряжение - на другой вход. Блок 1 срабатывает в случае превьзаения амплитудой контролируемого сигнала заданного порогового уровня. ПереД- ний фронт выходного сигнала блока 1 запускает Формирователь 2, который генерирует имгульс определенной длительности, Задний фронт сформированного импульса поступает на элемент 3. Если длительность сигнала с выхода блока 1 больше или...

Номер патента: 1005074

Опубликовано: 15.03.1983

Авторы: Алмазов, Антонов, Ситников, Тройников

МПК: G01F 3/00, G06F 17/00

Метки: вычисления, единицах, жидкости, массы, расхода

...элемент 19 - на вход вычитания счетчика 15, Счетчик 12 сразу же переполняется и первым импульсом переполнения через элемент задержки 20. записывает в себя код счетчика 21 и через элемент И 24 добавляет единицу в старшие разряды счетчика 26, т.е. обнуляет его. Далее счетчик 26 производит счет числа переполнения счетчика 12 до появления на выходе переполнения вычитанием счетчика 15 импульса, который опрокинет триггер 28 сразу же, а триггер 27 - н момент прихода первого последующего (флишнего") импульса переполнения счетчика 12. Таким образом, если численное значение выражения (3,) представить в виде (и 99+ и 4), где и - количество младших разрядов счетчика 26, то после. опрокидывания триггера 27 в счетчике 26 будет записано число (и 5+...

Номер патента: 1005146

Опубликовано: 15.03.1983

Авторы: Аносов, Рабушко

МПК: G06F 15/173

Метки: исполнительных, радиально-кольцевой, системы, структуре, телемеханики, узлов, числа

...выходаммодели радиально-кольцевой структуры,55выходы соединены со вторыми входамивторых элементов И, выходы которыхподключены ко второму входу блокасравнения.,На фиг. 1 дана радиально-кольцевця 60структура в виде графа; на фиг. 2схема устройства; на фиг, 3 - модельего, которая может быть реализованас помощью триггеров вершин и реберс электронными кличами, 65 Устройство состоит иэ генератора 1 импульсов, ключей 2,3,счетчика 4, построенного на триггерах число триггеров равно числу исполнительных узлов ), элемента И 5, элемента б задержки, коммутатора 7,блоков 8 памяти, подключенных в соответствии с топологией графа, отображающего радиаль- но-кольцевую структуру, к самой радиально-кольцевой структуре или ее модели 9, элемента И 10, блока 11...

Номер патента: 1007096

Опубликовано: 23.03.1983

Авторы: Жук, Мерзляков, Пономарев, Фомин

МПК: G06F 3/02

Метки: ввода, информации

...подаче сигнала "Пуск" на второй (единичный) вход триггера 12 последний срабатывает и высокий потенциал прикладывается к второму.в входу элемента И 11. Импульсы поступают на делитель 9, соответствую щий старщему разряду, в .котором имеется значащая цифра. Одновременно сигнал поступает на выход устройства - клемму "Выход", Сигнал с триггера 12 поступает такжена первый4 3 10свой управляющий вход распределителя7 импульсов. На основном выходераспределителя импульсов не появляется сигнал, который при. наборе значащей цифры приложен к первому входуэлемента И 8 группо соответствующегоразряда, за счет чего исключаетсясоответствующий декадный делитель9, а также осуществляется переходчерез элементы второго блока 3 памяти рассматриваемого...
