G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 892441

Опубликовано: 23.12.1981

Авторы: Кононов, Кореннов

МПК: G06F 7/52

Метки: деления, делитель, дробным, коэффициентом, цифровой, частоты

...хранящийся в блоке паУмяти 1. Формула изобретения гер, блок ввода дополнительного кодаи блок памяти дополнительного кода,выходы которого соединены с первыми прямыми входами блока ввода дополннтель ногкода, вторые прямые входы которого подклчены к тактовому входу синхронноготриггера и к входной шине, выходы блока ввода дополнительного кода соединены с соответствующими выходали блокаввода основного кода, третьи входы которого подключенык третьим инверснымвходам блока ввода дополнительногокода и к выходу синхронного триггера,а выход переполнения накапливающегосумматора соединен с информационнымвходом синхронного триггера.На чертеже представлена функциональная схема цифрового делителя частоты с дробным коэффициентом деления,Цифровой делитель...

Номер патента: 892442

Опубликовано: 23.12.1981

Авторы: Добрис, Федоров, Яковлев

МПК: G06F 7/70

Метки: интегратор, следящий, стохастический

...вход 5 интегратора, выход 6 интегратора, источник 7сигнала "логический нуль", накаплива.ющий сумматор 8 и элемент ИЛИ 9.Суммирующий вход реверсивного счетчика 2 через распределитель подключенко входу 5 интегратора. Выходы реверсивного счетчика 2 соединены с первойгруппой входов цифрового компаратора 3, вход старшего разряда второйгруппы входов которого подключен к выходу источника 7 источника сигнала логический нуль",а остальные входы к выхог 4дам генератора 4 случайных чисел, Выходстаршего разряда реверсивного счетчика 2 соединен с первым входом элемен"та ИЛИ 9, второй вход которого соединен с выходом переполнения накапливающего сумматора 8, входы которого подключены к выходам остальных (младших)разрядов реверсивного счетчика 2Выход...

Номер патента: 892443

Опубликовано: 23.12.1981

Авторы: Егоров, Жулинский, Кутняков, Моторов, Семенова, Хетагуров

МПК: G06F 13/36, G06F 9/50

Метки: абонентов, магистрали, общей, подключением, приоритетным

...работает следующим образом.В исходном состоянии, триггеры 5 -5 находятся в нулевом состоянии, при этом на выходе генераторов 13 в блоках 3-3сигнал отсутствует. Работу устройства в дальнейшем будем описывать применительно к случаю, когда в устройстве используются генераторы 13,работающие на различных частотах, а магистраль 1 работает в режиме многоканальной линии связи. В этом случае в блоках 3 -3 полосовые фильтры 16 и усилители-формирователи 14 настроены на рабочие частоты генераторов 13 соответственно блоков 4 -4 п настройки. Полосовые фильтры 16 и усилители-формирователи 14 блоков 4 -4 настроены соответственно на рабочие 5 Ф частоты генераторов 3 блоков 31-3 настройки. Согласующие фильтры 15 настроены на рабочие частоты...

Номер патента: 892444

Опубликовано: 23.12.1981

Авторы: Клокоцкий, Семавин

МПК: G06F 9/50

Метки: приоритета

...на один иэ входов, например навход 12, триггер 8 устанавливается вединичное состояние. С его нулевоговыхода нулевой уровень поступает навходы 8 и 9 элементов И и надежноудерживает их в закрытом состоянии.Единичный уровень с единичного выхода триггера 3 поступает на элемент И 7.,Так как на других входах элемента И 7присутствуют единичные уровни, тоэлемент И 7 открывается и на выходе 22 появляется управляющий сигнал.При поступлении заявки на обслуживание более приоритетного источника информации, например на вход 10,триггер 1 устанавливается в единичноесостояние. Нулевой уровень с нулевоговыхода триггера 1 поступает на одиниз входов элемента И 7 и закрываетего. Единичный уровень с единичноговыхода триггера 1 поступает на одиниэ...

Номер патента: 892447

Опубликовано: 23.12.1981

Авторы: Баранов, Веревкин

МПК: G06F 11/26

Метки: диагностирования, логических, узлов

...выходыл1 6 и 1 7 управления и индикации устройства, блок 1 8 управления, генератор 19тактовых импульсов (ГТИ), первый 20 ивторой 21 счетчики, дешифратор 22,кБлок 1 служит для хранения тестовойинформации, включающей описания сгиму- цпирующих воздействий и эталонных реак дций узлалРегистр 4, эадатчик 5 и блок 6 сов- ломестно с генератором 1 0 предназначены зудля формирования и посылки в диагнос- рятируемый узел через коммутатор 3 сти Эмулируюших воздействий, а также для синхронизации работы всех функциональных- руэлементов устройства.наРегистр 7 предназначен для расста- реновки разрядов комбинаций необходимой ЗВ вдлины и последовательности. Конструктивно он выполнен в виде регистра памятилос управляемыми входами записи "1"...

Номер патента: 892449

Опубликовано: 23.12.1981

Авторы: Корчагин, Кравцов, Лакийчук, Мартыненко, Садомов, Хохлов

МПК: G06F 17/15

Метки: вероятностный, коррелометор

...выбирается адрес начальной(первой) команды режима и подается навход регистра 48 адреса михрокоманд.Ближайшим тактовым сигналом с ге 35нератора 46 через элемент И 50, второйвход которого открыт потенциалом с единичного (рабочего) выхода триггера 49,адрес получает возможность записаться врегистр 48. С выхода регистра этот ад 40рес будет подан на вход адреса матрицы 52 микрокоманд. Этот же тактовыйсигнал через элемент 53 задержки сформирует сигнал чтения матрицы, Образуется возможность для выбора первой мжрокоманды - набора управляющих сигналов,45В первой микрокоманде будет записанвызов ординаты ИСП через дешифратор51 (этот сигнал не показан на фиг, 1).В этой же первой микрокоманде будетсформирован уцравлякяций сигнал блоки 50 ровки тактов,...

Номер патента: 894692

Опубликовано: 30.12.1981

Авторы: Докучаев, Зенцов, Свиньин

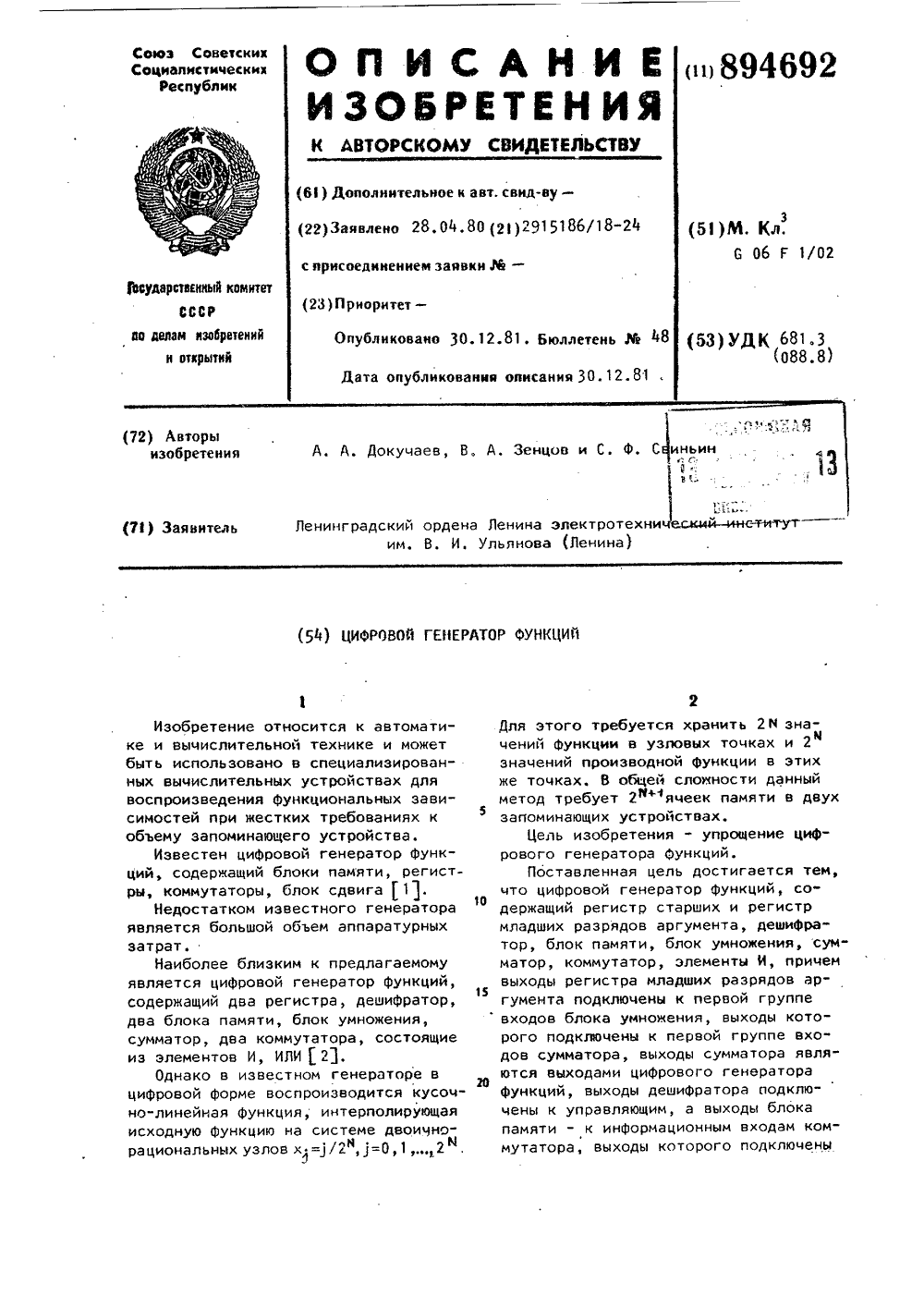

МПК: G06F 1/02

Метки: генератор, функций, цифровой

...сумматора, выходы сумматора являются выходами цифрового генератораФункций, выходы дешифратора подключены к управляющим, а выходы блокапамяти - к информационным входам коммутатора, выходы которого подключены5 8246 чение разности Ь 1, соответствующее установленному на счетчике номеру участка аппроксимации.Производится переменожение по ( 2 ) младших разрядов аргумента х и раз" ности ь , и затем в сумматоре 9 образуется искомое значение аппроксимирующей кусочно-линейной Функции у(х),1Таким образом, в предлагаемом устройстве по сравнению с известным объ" емом памяти уменьшается ровно,в два раза..Формула изобретения Цифровой генератор функций, содержащий регистр старших и регистр младших разрядов аргумента, дешифратор, блок памяти, блок...

Номер патента: 894693

Опубликовано: 30.12.1981

Авторы: Бебих, Путилов, Рукоданов

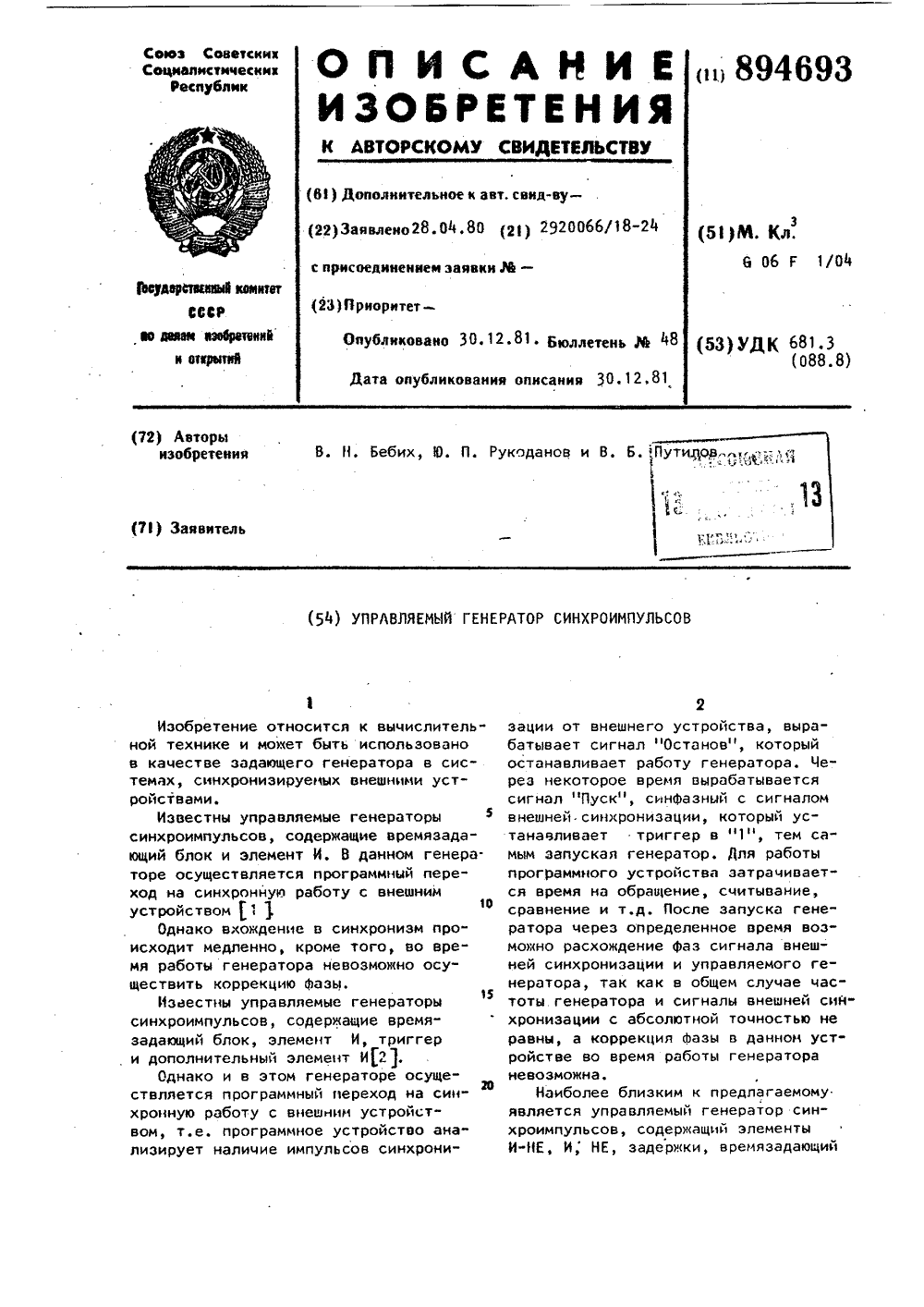

МПК: G06F 1/04

Метки: генератор, синхроимпульсов, управляемый

...работу генератора.Управляемый генератор синхроимпульсов содержит элемент И 1, вре-.мязадающий блок 2, элемент И-НЕ 3,элемент 4 задержки, элемент НЕ 5, элемент И 6 и элемент НЕ 7.Генератор работает следующим образом.При отсутствии сигналов синхрони"зации от внешнего устройства, на входах элемента И-НЕ 3 и элемента НЕ 530присутствует потенциал логической "1"или логического "0". В случае логического "0" на выходе элемента И-НЕ 3устанавливаетсл логическая "1". Вслучае присутствия на входах элемен" Итов И-НЕ 3 и элемента НЕ 5 логическои "1", этот потенциал инвертируясьна элементе НЕ 5 и пройдя элемент 93 4задержки 4, также установит на входе элемента И-НЕ 3 логическую "1", Потенциал логической "1" на выходе элемента И-НЕ 3 замыкает цепь...

Номер патента: 894694

Опубликовано: 30.12.1981

Авторы: Афанасьев, Востриков, Грачев, Капорцев, Никитинская

МПК: G06F 1/04

Метки: импульсов, тактовых, формирователь

...через элемент НЕ 2 соединен со вторым входом элемента И 3, выход которого подключен к единичному входу триггера 5. Единичный выход триггера 5 соединен с первым входом элемента И б, выход которого подключен к единичному входу триггера 8, единичный выход которого соединен со входом элемента 9 задержки, стробирующим входом дешифратора 10 и первым. входом элемента И 4, Первый выход элемента 9 задержки соединен с, первым входом дешифратора 10 и вторым входом элемента И 4, выход которого подключен к нулевому входу триггера 5. Нуленой выход триггера 5 соединен с первым входом элемента И 7. и-ый выход элемента 9 задержки соединен с и-ым входом дешифра тора 10 и со, вторым входом элемента И 7, выход которого подключен к нулевому входу триггера...

Номер патента: 894695

Опубликовано: 30.12.1981

Автор: Сигалов

МПК: G06F 3/02

Метки: ввода, информации

...с нулевым выходом третьего Р-триггера 14. Третий вход элемента И 15 связан с единичным выходом второго Р-триггера 13, а выход подключен к входу синхронизации третьего Р-триггера 14 и к вторым входам первой группы 4 логических элементов И.Устройство для ввода информации работает следукщим образом.Импульсы, поступанзцие с выхода задающего генератора 1, вызывают циклическое изменение состояний счет чиков 2 и 3. Пусть к входам элемента И 10 подключены нулевые выходы дешичраторов 5 и б. Тогда в начале каждого цикла, когда оба счетчика оказываются в состояниях 0, на выходе элемента И 10 появляется единичный сигнал, сохраняющийся до изменения состояния счетчика 2, т.е. до поступления очередного импульса от генератора 1. Таким образом,...

Номер патента: 894696

Опубликовано: 30.12.1981

Авторы: Будько, Поленов, Федотов

МПК: G06F 3/02

Метки: клавиша

...вместе сметаллической пластиной на диэлектрическом основании и имекщих выводыдля соединения со входами вычислительных устройств ) 2).894696 Формула изобретения ВНИИПИ Заказ 11490/7Гираж 748 Подписное дит к снижению надежности устройства ввода информации.Цель изобретения - упрощение уст" ройства, повышение надежности его работы.укаэанная цель достигается тем, что в клавише, содержащей лицевую панель с установленной на ней клавишной головкой с подпружиненным толкателем, выполненным из электропроводящего материала, а также .металлическую пластину с отверстием, и конденсаторы, одна из обкладок которых выполнена в виде двух электропроводящих сегментов, расположенных на диэлектрическом основании, вторая обкладка конденсаторов...

Номер патента: 894697

Опубликовано: 30.12.1981

Авторы: Абакумов, Аристов, Захаров, Николаев

МПК: G06F 3/02

Метки: ввода, информации

...содержит клавиатуру 1,первый 2 и второй 3 счетчики, первый коммутатор 4, второй коммутатор5, схему б сравнения, элемент И 7.Схема клавиатуры 1 содержит оптроны 8, группы коммутационных элементов 9, входы которых объединены внутри каждой группы и через резисторы10 подключены к шине нулевого потенциала, а выходы соответствующих коммутационных элементов объединены ичерез оптроны 8 соединены с информационными входами первого коммутатора4, другие выходы оптронов объединены и подключены ко входу схемы бсравнения.Выход клавиатуры 1 подключен ковходу схемы б сравнения, выход которой соединен с входамисброса пер- .вого 2 и второго 3 счетчиков и первым входом элемента И 7. Выходы клавиатуры 1 связаны с информационными входами коммутатора 4 и с...

Номер патента: 894700

Опубликовано: 30.12.1981

Автор: Кузин

МПК: G06F 7/00

Метки: информации, сдвига

...содержитЯ-(элемен" 45тов ИЛИ, управлякщие входы логическихкоммутаторов второй группы с 3 1)(1+1)+1 -й по 3(1+1)-й соединены с3-го элемента ИЛИ (3=1,( к+-1) гвходы которого соединены с управляющими шинами сдвига на 3с+1)(п-к)разрядов устройства, информационные,входы логических коммутаторов первой-группы с первого по к-й и логическихкоммутаторов второй группы с первого 55по (ш-К)-й соединены со знаковой шиной устройства,На чертеже представлено 16-ти разрядное устройство для сдвига информации, Функциональная схема, бОУстройство содержит логическиекоммутаторы 1 и 2, выполненные, например, в виде мультиплексоров (инцеКс 1 при обозначении позиции 1,2 указывает номер разряда устрой- е 5 ства), элементы ИЛИ 3, знаконую шину 4,...

Номер патента: 894701

Опубликовано: 30.12.1981

Автор: Максименко

МПК: G06F 7/00

Метки: каскадной, коммутирующей, среды, ячейка

...на прием единичноговходного потенциала со стороны остальных входных блоков. Предположим,чтопо шинам 3 с блоков аппаратного контроля поступают единичные сигналы,разрешающие прием единичных потенциалов с выхода схемы 15 сравнениякодОв.Во время воздействия единичных потенциалов на входы элементов И-НЕ 24 и 2, последние совместно с запрещающими связями образуют триггер с двумя устойчивыми состояниями, В результате переходных процессов один из элементов И-НЕ 2, блокируя вход другого,.окаэывается подключенным к одному из выходов схемы 15,Допустим, что единичный потенциал с выхода схемы 15 принимается элелов связи. Формула изобретения ментом 2 . При этом его инвертированное значение с выхода элемента 2,прикладывается ко входам...

Номер патента: 894702

Опубликовано: 30.12.1981

Автор: Титов

МПК: G06F 7/02

Метки: выделения, числа, экстремального

...группы, дополнительные элементы ИЛИ 9 1, 9 9 И , элементыИЛИ-НЕ группы 10,1,10 , 10,И , группу кодовых входов 11 11 , ,11устройства, установочные входы12 , 12, , 12 и устройства, груп. пу выходов 13,1,1313, устройства, входсброса устройства 14.Устройство работает следующим образом. На входы 11 устройства поступают щ-разрядные коды и чисел, а на установочные входы 12 по мере решения задач поступают единичные сигналы- признаки решения задачи, которые перебрасывают соответствующие триггеры 1 в единичное состояние, обеспечивая тем самым прекращение подачи кодов чисел через элементы И 2 группы на входы первого поразрядного узла переноса и на входы элемента ИЛИ-НЕ ЗВ исходном состоянии все триггеры 1 находятся в нулевом состоянии, а их нулевые...

Номер патента: 894703

Опубликовано: 30.12.1981

Авторы: Дербунович, Шатилло

МПК: G06F 7/52

Метки: умножения

...процесса в логическом элементе И припереходе из "1" в "0",9 й- максимальное время переходного процесса в сумматоре. при переходе действительного состоянияв инертное,1 Е -ОС - максимальное время переходного процесса в логическом элементе ИЛИ припереходе "1" в "0", и определяется элементной.ба 19зои, в которои выполняетч мся устройство для умножения.Второй этап - рабочий. На входахустройства А, А, А , А, В В 2, ВВ 4 устанавливаются сигналы, соответствующие разрядам двоичных сомножителей А(А 1, А, А, А)и В(В 1, В,В, В 4 ). По установлении этих сигналов на вход г подается сигнал "1",приводящий устройство в рабочее сос"тояние. Сигнал со входа г, черезвремя, определяемое элементом 18 за"держки поступает на входы сумматоров 6-17. Задержка...

Номер патента: 894704

Опубликовано: 30.12.1981

Авторы: Вариченко, Коноплянко, Раков

МПК: G06F 7/52

Метки: двоичных, двухразрядных, инжекционного, типа, умножитель, чисел

...отражателя тока работает в аналоговом режиме. Следовательно, в цепочкепоследовательно включенных отражателей тока имеет место накаплинание 50 погрешности. Если накопленная погрешность в конце цепочки, составленнойиз отражателей тока, не превышаетполовины интервала квантования, товключение последовательно И Л-тран 2 55 эистора по схеме порогового детектора .ликвидирует ее, т.е. происходитобрыв цепочки накопления погрешнос- т Т аблица 2 и У разоножитель работаеисходном положенраэрядон Х 4, Хтранзисторы 1их коллекторах следующим когда зн ур Уа рав заперты и равны нулю.токи в у транзистора 14 и с третьим коллектором многоколлекторного транзистора б, база многоколлекторного транзистора 5 соединена с первыми коллекторами входных...

Номер патента: 894705

Опубликовано: 30.12.1981

Авторы: Бальва, Вишневая, Самойлов

МПК: G06F 7/552

Метки: возведения, квадрат

...ИИПИ ГосУдаР по делам иэ 5, Москва, Жаказ 1149 13 Филиал ППП Патент Блок-схема устройства приведенана чертежеустройство содержит счетчики 1 и 2,сумматор 3 (комбинационного типа),блок 4 умножения (на знак единичного приращения Ьх), элемент 5 задержки, накапливающий сумматор 6, счетчик 7, вход 8 устройства,Работа устройства описывается следующей Формулой;у+Ьу (х+Ах)2=х+ х йх+(х+Ьх)Ьх илиЬ у х+ (х+Ьх) )ах 16Единичное приращение переменной Дхс произвольным знаком поступает навход 8, изменяя состояние счетчика 1.На выходе счетчика 2 к этому моментуимеется значение переменной от предыдущего шага вычислений. После переходных процессов на выходе сумм тора 3 и, следовательно, на входе блока 4 умножения устанавливается значение суммы х+(х+Ьх)....

Номер патента: 894706

Опубликовано: 30.12.1981

Авторы: Билюнас, Гаурильчикас

МПК: G06F 7/58

Метки: величин, генератор, равномерно, распределенных, случайных

...генераторе первый выход генератора 1 тактовых импульсов соединенс генератором 2 бинарного шума, авторой выход соединен с первыми входами элементов И 3 и 4, выходы которых соединены со входами реверсивного счетчика 5 один с суммирующимвходом, другой с вычитающим. Выход бОреверсивного счетчика соединен совходом цифроаналогового преобразователя 6 и входами двух дешифраторов. 7и 8. Выходы дешифраФоров соединенысо входами элемента ИЛИ 9, выход ко 65 торого соединен со счетным входом триггера 10. Выход триггера соединен с первым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 11, второй вход которого сое- динен с выходом генератора 2. бинарного шума. Выход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединен с вторыми входами элементов И 3 и 5, причем один из них через элемент...

Номер патента: 894707

Опубликовано: 30.12.1981

Автор: Хамитов

МПК: G06F 7/58

Метки: генератор, процессов, случайных

...датчика случайных чисел, а выходы коммутатора соединены со вторыми входами соответствующих дискриминаторов группы.Блок-схема генератора приведена на чертеже.Первый даТчик 1 случайных чисел и второй датчик 2 случайных чисел соединены с первым и вторыми выходами блока 3 памяти, выход которого через информационный канал коммутатора 4 соединен с первыми выходами дискриминаторов 5 - 8. Выходы дискриминаторов 5 - 8 через элемент ИЛИ 9 подключены к регистру 10 памяти, выход 11 которого соединен со вторыми входами дискриминаторов 5 - 8 и является выходом всего устройства. Вход коммутатора 4 соединен с выходом тре тьего датчика 12 случайных чисел.Генератор работает следующим образом.В каждом такте функционирование генератора случайных процессов...

Номер патента: 894708

Опубликовано: 30.12.1981

Авторы: Веригин, Резников

МПК: G06F 7/68

Метки: импульсов, следования, умножения, частоты

...числа регистра 7, поэтому схема б сравнения выключается и снимает сигнал. с нулевого установочного входа триггера 8, но он не переключается, так как действие импульса генератора 1 окончилось. Узел 5 параллельного переноса открыт, и информация изменившегося разряда счетчика 4 переписынается в тот же разряд регистра 7. Информация в остальных разрядах регистра 7 сохраняется прежней. Если новое число регистра 7 равно числу счетчика 4, то срабатывает схема б сравнения и запрещает переключение триггера 8 до следующего изменения числа счетчика 4. При повторной записи в регистре 7 будет число больше, чем в счетчике 4, поэтому схема б сравнения остается выключенной и первым же импульсом генератора 1 триггер 8 переключается и запрещает...

Номер патента: 894710

Опубликовано: 30.12.1981

Авторы: Белан, Молчанов, Полуаршинов, Трудов

МПК: G06F 9/50

Метки: приоритета

...самому высокому приоритету соответствует наименьший (в случае суммирующего счетчика) или наибольший (в случае вычитающего счетчика) код.Сигнал начального пуска с входа 13 через элемент ИЛИ 12 поступает на управляющий вход счетчика 7 и сбрасывает его в нулевое состояние, Этот же сигнал, поступая на единичный вход триггера 9 управления, устанавливает его в единицу, Нулевой сигнал с нулевого выхода триггера 9 поступает на вход элемента И 11 и подготавливает его открытие. Поскольку счет. чик 7 находится в нулевом состоянии, а на регистрах 3 приоритета находятся коды приоритетов, то на выходах схем 10 сравнения будут сформированы нулевые сигналы, которые через элементы И 5 и элемент ИЛИ б поступают на вход элемента И 11 и разрешают, тем...

Номер патента: 894711

Опубликовано: 30.12.1981

Авторы: Амербаев, Бияшев, Евстигнеев, Черкасов

МПК: G06F 11/08

Метки: арифметических, исправления, кодов, обнаружения, ошибок, полиномиальных, преобразований

...(0 (. О й к =с .2 КЪ 1На чертеже представлена блок-схема устройства.Устройство "одержит (К+3) входных регистров 1 по числу обрабатываемых символов (байт), предназначенных для 65 временного запоминания символов, образующих обрабатываемое слово, дешифраторы 2-1, 2-2 2-К, предназначенные для дешифрации каждого символа (байта) обрабатываемого слова, блоки умножения по модулю р 2"ф, а (ю) - степень неприводимого многочлена) 3-1, 3-2 З-К, 4 - б, первый 7, второй 8, третий 9, четвертый 10, пятый 11, шестой 12 и седьмой 13 сумматоры по модулю два, блок 14 хранения констант умножения, первую 15, вторую 16, третью 17 и четвертую 18 схемы сравнения, элемент. ИЛИ 19 первый 20, второй 21 элементы И.Каждый дешифратор 2 имеет три вы" хода, на...

Номер патента: 894712

Опубликовано: 30.12.1981

Авторы: Горелик, Митюк, Никитин, Федин

МПК: G06F 11/16

Метки: систем, цифровых

...с первого входаблока 4. Таким образом, по коду операции осуществляется выбор одного изобъектов контроля.Сигнал Признак кода операции из вычислительной системы поступает на установочный вход блока 2 регистра 1 сдвига и производит в него запись +1. Этот же сигнал поступает через первый вход блока 2 на первый вход элемента 8 блока 2 вызова операции, на второй вход которого поступают тактовые импульсы с магистрали, прошедшие через третий вход блока 2 вызова операции и элемент . . ИЛИ 9. С выхода элемента 8 через четвертый выход блока 2 сигналы поступают на первый вход сдвиговаго регистра 1 и используются как сдвиговые импульсы. Восьмой тактовый импульс с третьего входа блока 2 вызова операции поступает на вход линии 10 задержки и через ее...

Номер патента: 894713

Опубликовано: 30.12.1981

Автор: Трудов

МПК: G06F 11/28

Метки: программ, хода

...входами блока входных элементов И 5.Устройство работает следующим образом.При каждом исполнении программы в четчик 1 программно заносится через информационные входы 19 устройства и 5 лок элементов ИЛИ 10 дополнительный код максимального времени выполнения программы. В процессе выполнения программы на суммирующий вход счетчика 1 поступают временные импульсы от генератора 2 импульсов временные метки. Если время ныполнения програм мы превосходит максимально допустимое, то в счетчике 1 формируется сигнал переполнения, который через управляющий выход 3 устройства поступает в систему прерывания. При нормальном ходе программы переполнения счетчика 1 не происходит. Однако и при нормальном ходе программы при мультипрограммном режиме...

Номер патента: 894714

Опубликовано: 30.12.1981

Авторы: Баскаков, Гладштейн, Комаров

МПК: G06F 15/00

Метки: микропроцессорный, модуль

...в триггеры 1 и 2, авторой установлен на входных шинах5 и.б данных. На выходах мультиплексоров 16 и 18 формируются соответственно нулевой и первый разрядыкода результата операции. При этом,1-ый разряд результата (нулевой илипервый) есть переключательная функция четырех аргументов: сигнала на1-той выходной шине данных (первой7 или второй 8); сигнала на 1-той"входной шине данных (первой 5 иливторой б), сигнала переноса, поступающего по входной шине 9 переносаили непосредственна с выхода мультиплексора 15 и сигнала обратной связи,поступающего непосредственно с первойвыходной шины 8 данных или по входной шине 12 обратной связи, Вид этойфункции определяется двоичным кодом,подаваемым по шинам группы шин 4управления,Одновременно на выходах...

Номер патента: 894715

Опубликовано: 30.12.1981

Авторы: Меркулов, Покровский, Садовникова

МПК: G06F 15/00

Метки: микропроцессор

...вторым итретьим счетными входами блока, первый вход шестого элемента И соединен со счетным входом третьего запоминающего элемента, выход которогосоединен со вторым входом шестогоэлемента И, выход которого соединенсо счетным входом четвертого запоминающего элемента, первый вход седьмого элемента И соединен с выходомтретьего запоминающего элемента ипервым входом восьмого элемента И,второй вход седьмого элемента Исоединен с шестым входом блока исо вторым входом восьмого элементаИ, выход седьмого элемента И соединен с первым и вторым адреснымивыходами блока, выход восьмого элемента И соединен с третьим адреснымвыходом блока, первый вход девятогоэлемента И соединен с адресным входом блока, а второй вход - с седьмым входом блока, выход...

Номер патента: 894717

Опубликовано: 30.12.1981

Авторы: Башков, Боюн, Вороной, Козлов

МПК: G06F 17/13

Метки: вычислительный, дифференциальных, модели, производных, решения, сеточной, узел, уравнений, цифровой, частных

...узла. Предварительно все разряды регистра знаков соседних неизвестных устанавливаются8947 30 в единичное состояние подачей единичного управляющего сигнала на управляющий вход 33 узла. Коэффициент д заносится в регистр 9 коэффициента и по управляющему сигналу на управляющем, входе 28 коммутатора 7 передается параллельным кодом в регистр 11 сдвига по единичному сигналу на управляющем входе 30 узла.Один разряд коммутатора 7 (Фиг.2) содержит две схемы И 43 и 44, элемент ИЛИ 45, управляющие входы 28 и 29, информационные входы 46 и 47 и выход 48.На входы 19 узла подается адрес ,ООО 1, который коммутатором 5 (один разряд коммутатора 5 аналогичен разряду коммутатора 7) подключается ко входу адреса запоминающего устройства 1. Этот же адрес...

Номер патента: 894718

Опубликовано: 30.12.1981

Авторы: Генкин, Голубев, Куно, Скворцов, Шагурин, Щетинин

МПК: G06F 17/14

Метки: вычисления, коэффициентов, фурье

...формирование импульсов с постоянной частотой,Дляполучения требуемой частоты импульсов, связанной с частотой исследуе мой гармоники входного сигнала, импульсы с выхода генератора 8 пропускают через управляемый делитель 9, на управляющие входы которого подается код, характеризующий частоту исследуемой гармоники, Для перестройки устройства на другую частоту код, задаваемый на входы 1 Ч, может изменяться. Импульсы с выхода делителя 9; имеющие цастоту, в постоянное число раз превышающую заданную частоту исследуемой гармонической составляющей,. поступают на входы блока 3 управления и узла 10, формирующего опорные сигналы,в качестве которого для данного конкретного случая можно использовать двухразрядный распределитель,на выходах которого...

Номер патента: 894719

Опубликовано: 30.12.1981

Авторы: Джус, Долгов

МПК: G06F 17/15

Метки: коррелятор, цифровой

...Значения порядков (1), (2 п" и 2 У)через блоки 2 и 5 выделения порядкови блок 8 элементов И поступают насумматор 7 порядков, где и вычисляется порядок произведения, знаки перемножаемых величин (з 1 дп Мх;,з 1 дп Му.),на блок элементов И, с помощью которого определяется знак произведения.Полноразрядные модули мантисс / И Хи Му./ через блоки 20 и 21 элементов И поступают на блок 22 сложениямантисс, на котором вычисляется приближенная величина их произведения,Триггеры 17-19 вырабатывают соответственно три управляющих сигнала Ц , С 1 и ц о . Управляющие сигналы ч А и.принимают единичные значе:ния в случае, если соответствующиеФвторые старшие разряды модулей перемножаемых мантисс М у и М у не Равны нулю, в противном случае 1=0 иц...
