G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 940175

Опубликовано: 30.06.1982

Авторы: Азаров, Гришин

МПК: G06F 15/173, G06F 7/70

Метки: анализа, вероятностное, сетей

...вентилями (элементами сети), так и коммутацией входов и выходов этих вентилей на соответствующие выходы и входы блока 9 наборного поля.Блок 1 2 преобразователей код - вероятность состоит из И одиночных преобразователей, каждый из которых в свою очередь состоит из датчика псевдослучайных чисел (ДПСЧ), регистра числа и цифрового компаратора. Каждый задействоваиный нв конкретное испытание преобразователь предназначен для "разыгрывания" случайного состояния соответствукщего элемента исследуемой вероятностной сети, дпя чего выход цифрового комФпаратора этого преобразователя соединяется с соответствукзцим входом указанного элемента (импульсного вентиля в блоке 9 наборного поля). Формирователь 10 двоичного кода представляет собой группу...

Номер патента: 940176

Опубликовано: 30.06.1982

Авторы: Желудкевич, Кирпа, Киселев

МПК: G06F 17/18

Метки: дискретных, интервалов, процессов, случайных, стационарности

...На фиг.1 представлена блок-схема30 устройства; на Фиг,2- схема формирователя коэффициента разложения; на фиг.3 - схема блока коммутаторов. й О,В, =21 ХОТ),В 1-0(6) через блок 9 умножения поступает навторой вход сумматора 10, на первыйвход которого подается сигнал с выхода накапливающего сумматора 1. Вы" ходной сигнал сумматора 10, пройдя блок 11 умножения, будет соответствовать коэффициенту К в разложении (1), т.е,О м:/ ц1,3 Ч+1) ( М+ 2)хЕ( )хт),Этот сигнал поступает на первый вход порогового элемента. 5, а на второй его вход поступает сигнал с еычислителя 6 дисперсии, Путем сравнения этих сигналов при условии выполнения ,неравенства ( 2 ) осуществляется формирование оценок среднего значения исследуемого процесса ( на первом вы 5) С...

Номер патента: 941974

Опубликовано: 07.07.1982

Автор: Рубинштейн

МПК: G06F 1/02

Метки: генератор, последовательности, псевдослучайной

...же периода Ь. Формируемая псевдослучайная последовательность снимается с выхода 4 фильт ра 3.Выходы регистра 5 сдвига соединены со входами блоков 6 и 7, каждый из которых содержит группы ключей 8 и блоков 9 суммирования, выходы ко торых соединены со входами сумматора 10.В предлагаемом генераторе в отличие от известных методов фильтрации, когда в каждом такте вырабатывается сигнал, пропорциональный количеству совпавших элементов при фильтрации, предлагается в каждом такте вырабатывать в согласованном масштабе сигналы, пропорциональные количеству как совпавших, так и несовпавших элементов и вычитать второй сигнал из первого. В результате образуется периодическая упорядоченная последовательность 9 -уровневых (03) сигналов с двухуровневой и...

Номер патента: 941975

Опубликовано: 07.07.1982

Авторы: Кабалевский, Солохин, Филин, Цивлин

МПК: G06F 1/04

Метки: тактирующее, эвм

...В исходном состоянии на третьем входе 15 блока 13 управления запуском установлен низкий логический уровень напряжения, запрещающий работу устройства. При этом на выходе 8 мультиплексора 2, выходе 11 формирователя 10 импульсов и выходе 16 блока 13 управления запуском - высокие логические уровни напряжения, а на выходах 3 блока 4 восстановле О ния - низкие логические уровни напряжения, Запуск тактирующего устройства осуществляется подачей одиночного импульса отрицательной полярности на второй вход 14 блока 13 15 управления запуском. Во время действия запускающего импульса на втором входе 14 блока 13 управлениязапуском с его третьего входа 1 5снимается сигнал запрета, а на адресных входах 19 мультиплексора 2устанавливается код адреса,...

Номер патента: 941976

Опубликовано: 07.07.1982

Авторы: Зворыкин, Ланцов

МПК: G06F 1/04

Метки: синхронизации

...10 и 11 Формируются , 65 сигналых ( Г,1 х 7 х ) х ( О, если 1, если О, если 1, если Устройство работает следующимобразом, .Взаимодействуют два устройствасинхронизации Аи В, В процессе взаимодействия осуществляется автоьатическое подключение к шине 21 толькоодного из исправных генераторов 1.Принимается, что приоритет генератора 1 в устройстве А более высокий,чем в устройстве В. Процесс взаимодействия большого числа устройствобобщается простым образом.Рассмотрим три случая, которыемогут иметь место,В подключении генератора 1 к шине 21 могут иметь место три случая.В первом случае оба генератора 1устройств А и В исправны.После включения устройства А навыходе его интегратора 3 формируетсясигнал х = - х . На выходах обоих12 шпороговых...

Номер патента: 941977

Опубликовано: 07.07.1982

Автор: Кутшбах

МПК: G06F 3/00

Метки: бухгалтерских, запоминающее, машин, программное, электронных

...22 вывода, регистр 25 ввода,регистр 23 команд и счетчик 24 команд. Оставшиеся ячейки запоминающего устройства предназначены дляхранения операндов и команд дополнительной программы. Программныйбарабан 5 разделен на сегменты(фиг.3). Один сегмент образует носитель программы, на котором запоминаются команды соответственнообрабатываемой основной программы.Эти команды представлены функциональными ползунками 16, отсутствию или наличию которых присвоено двоичное значение 0 и 1. Функциональные ползунки 16, установленные перпендикулярно к продольному направлению прОграммного барабана 5,считываются устройством 7 считывания(основная программа/дополнительная программа)х, - х Команды для механики(декодирование и выполнение команд меканичес кими...

Номер патента: 941984

Опубликовано: 07.07.1982

Автор: Акишев

МПК: G06F 3/06

Метки: движением, перфоленты, стартстопным

...элемента И, первый вход которого соединен с выходом инвертора и с первым входом коммутатора, второй инФормационный вход которого соединен с выходом группы элементов И, а первый выход коммутатора соединен с третьим информационным входом ре-гистра, выход которого соединен с пер вым входом третьего элемента ИЛИ, второй вход которого соединен с вторым выходом коммутатора, выход третьего элемента ИЛИ является выходом устройства, а второй вход четвертого элемента И соединен с выходом первого элемента И.На чертеже представлена структурная схема устройства для управления старт-стопным движением перфоленты.Устройство содержит приводные и тормозной электромагниты 1,2,3 ключи 4,5, 6 управления, первый элемент ИЛИ 7,первый инвертор 8, блок 9...

Номер патента: 941985

Опубликовано: 07.07.1982

Автор: Казаков

МПК: G06F 3/14

Метки: алфавитно-цифровой, информации, редактирования

...1 О импульсов, первый элемент И 11, второй блок 12 сравнения, элемент ИЛИ 13, блок И 14 элементов, счетчик 15, первый блок 16 коммутационных элементов, первый блок 17 сравнения, второй генератор 18 одиночных импульсов, второй блок 19 памяти, третий элемент И 20.Устройство работает следующим образом.Дпя автоматической установки маркера на знак, расположенный в подгруппе знаков (например, внутри столбца таблицы), входящей в группу знаков (например, внутри строки таблицы) оператор должен последовательно ввести с второго блока 3 коммутационных элементов сначала знаки обозначения группы знаков (номер строки),а затем знак обозначения подгруппы знаков (номер столбца), В этом случае с помощью взаимодействия блоков с первого по...

Номер патента: 941986

Опубликовано: 07.07.1982

Авторы: Афанасьев, Безроднов, Великовский, Давыдов, Смеркис, Шурман

МПК: G06F 11/10

Метки: дисплея

...контроля с выходом блока 1 памяти поз.воляет осуществить гибкое изменение.изображения,.Пример кодирования типа Фрагментаизображения приведен в таблице (сокращения такие же, как на Фиг.ба),Работа блока 5 (фиг. 5) рассматривается на примере реализации вре- з менной диаграммы процесса контроля (фиг. ба). Изображение в этом случае разделяется на фрагменты (ФИ), каждый из которых включает целое число ТВ строк. 1-му фрагменту изображения в блоке 1 памяти соответствует следующая информация; КодироСокращенноевание обозначениетипа П(к 01 П ПС ПС ПС НК) 0 ПБ) 1 У ПС В дисплее может быть предусмотрено изменение режима отображения информации (смена масштабов, изменение способа сжатия изображения, измене" ние количества знакомест в строке и т.д.)....

Номер патента: 941987

Опубликовано: 07.07.1982

Авторы: Авксентьева, Башков, Мальчева

МПК: G06F 3/153

Метки: графической, информации, отображения, трубки, экране, электронно-лучевой

...на Их осуществляется сдвигом на и разрядов. Затем коды из регистров 22-25 преобразуются в напряжение в цифро-аналоговых преобразователях 29 и 31 и через отклоняющую систему 32 ЭЛТ выводятся на экран ЭЛТДалее содержимое счетчика 5 увеличивается на 1, и процесс повторяется.Когда блок памяти сумм заполнен т.е. в блоке 3 находится начальное значение суммы, равное ХИ, счетчик 5 адреса устанавливается в О, слово из блока 3 памяти сумм через первый коммутатор 12 подается на 2-ой вход второго блока 13 сумматоров, а на первый вход блока 13 подается соответствующее слово из блока 2 памяти приращений. Второй блок 13 сумматоров осуществляет выполнение формул (1) и (2) при К = 1. Параллельно с выхода второго блока 13 сумматоров слово записывается в...

Номер патента: 941988

Опубликовано: 07.07.1982

Авторы: Майоров, Чумаков

МПК: G06F 3/153

Метки: динамического, изображения, трубки, формирования, экране, электронно-лучевой

...со 5 Ч +(у ур ) 51 п Ч (м- (х-хр 51 п Ч +(У-Ур) со 5,(то)Посколь ку необходимо прекращатьсчитывание из матрицы в положительном, например направлении оси Х в 2014каждой строке растра (т.е. при всехзначениях у,), при значениях ХР 1,Мто интервал значений ХМ в положи. тельном направлении оси ХМ, когдасчитывание разрешено, описывается Ивыражением 0Х Р 1.В отрицательном направлении считывание разрешено при -Р 2хО.Отсюда весь интервал разрешения считывания описывается выражением Э 0-Р 2Х 1Р 1. Геометрически этотинтервал интерпретируется как частьплоскости ХМОъм, лежаЩаЯ межДУ пРЯмыми, параллельными оси у, следовательно параллельными друг другу:Х=-Р 2 и = Р 1.35Аналогично, интервал разрешениясчитывания по оси ъм будет описываться выражением -п...

Номер патента: 941989

Опубликовано: 07.07.1982

Авторы: Соколов, Стыврин

МПК: G06F 3/153

Метки: информации, отображения

...нажимает на блоке 1 ввода информации кнопку режима записи контрольной суммы. При этом в первую знакопозицию каждой тактовой строки записы-ваются контрольные суммы единичных значений бит каждого байта всей данной текстовой строки (фиг.2 ). Формирование контрольной суммы и ее запись в ячейку блока 3 буферной памяти может осуществляться за один кадр регенерации информации без прекращения ее отображения на экране блока 6 индикации, т.е, без изменения. режима считывания информации из блока 3 бу- ферной памяти. В этом кадре при развертке телевизионной строки на вход счетчика 7 координатных сумм последовательно подаются импульсы от единичных значений битов каждого байта данной текстовой строки. Последовательная развертка байта осуществляется...

Номер патента: 941994

Опубликовано: 07.07.1982

Авторы: Берштейн, Канаев, Мелихов

МПК: G06F 7/00

Метки: однородной, структуры, ячейка

...Н (А,В) О, при АВ 1, при А) В Н (А,В)О, при А( ВСхема построена как классическая схема сравнения на комбинационных элементах. На входные шины А и В схемы сравнения поступают коды чисел, на выходе имеем признаки Н , Н 1 или Й , Й, которые выдаят соответствующие триггера. Работу схемы не сложно проследить, задавая раз"личные коды чисел. Схема сравненияимеет две восьмиразрядных входных шины и четыре выходных шиныпризнаков,Сдвиговый регистр 9 предназначендля формирования серии последовательных управляющих сигналов, необходимыхдля функционирования ячейки.Дешифратор 10 предназначен для дешифрации кода выполняемой операции.Первая группа элементов И 11 пред назначена для формирования сигналовуправления для коммутаторов 2 и 4в зависимости от кода...

Номер патента: 941995

Опубликовано: 07.07.1982

Авторы: Демидов, Лаптев, Моисеев, Серов

МПК: G06F 7/00

Метки: информации

...одному из входов АЦП 7 и к селектору 2, один выход которого соединен с первым входом элемента ИЛИ 5, а другие выходы - с входами преобразователя 3 кода. Одни выходы преобразователя 3 кода подключены соответственно к первым входам блока 17 элементов И делителя 13 частоты, а другие - к входам блока 4 выделения сигналов калибровки, выходы которого соединены с другими входами элемента ИЛИ 5. Выход элемента ИЛИ 5 соединен с одним из входов элемента И 6, другой вход которого подключен к выходу элемента ИЛИ 18 делителя 13 частоты. Выход элемента И 6 соединен с другим входом блока 4 выделения сигналов калибровки, с другим входом АЦП 7 и с другими входами блока 11 элементов И. Выходы шифратора 9 подключены к входам регистра 1 О, выходы которого...

Номер патента: 941996

Опубликовано: 07.07.1982

Авторы: Дербунович, Мызь

МПК: G06F 7/00

Метки: однородной, структуры, ячейка

...элементыИ 5 и 6, элемент 7 ИЛИ, входы 8 и 9настройки, вход 10 переменной ячейки,вход 11 сброса, вход 12 управления,информационные входы 13 и 14, выходы15 и 16.Входы триггеров 1 и 2 подключенысоответственно к входам 8 и 9 настройки ячейки, вход триггера 3 - квходу 10 переменной ячейки, входыустановки в ноль триггеров 1,2 и 3 к входу 11 сброса, а другие их входысоединены с входом 12 управленияячейки, причем выход триггера 1 соединен с одним из входов элемента5 9419 4 "Неравнозначность", другой вход которого подключен к выходу триггера 3, а выход соединен с входом элемента И 5, другой вход которого подключен к информационному входу 13 ячейки, а 5 выход - к входу элемента ИЛИ 7, другой вход которого подключен к информационному...

Номер патента: 941997

Опубликовано: 07.07.1982

Авторы: Аладьин, Богатых

МПК: G06F 7/02

Метки: сравнения, чисел

...9,1, 9 9 п, элемент И 10, триггер 11 управления,дополнительные развязывающие диоды12, 12, 12 п, дополнительные развязывающие диоды 13 и 14, информацион"ный вход 15 устройства, вход 16установки устройства и вход 17 сброса.Устройство работает следующим образом.Перед подачей импульсов на входсчетчика производятся следующиеподготовительные операции.Включается коммутатор 7, в результате чего размыкаются переключатель8 а переключатели 8 8 пустанавливаются в левое положение.Подается команда "Сброс" по входу 17,по которой десятицный счетчик 1 итриггер 11 управления устанавливаются в нулевое состояние,В соответствии с требуемым дополнением включаются соответствующиепереключатели, а затем подается команда "Установка И -П", по которой в счетчике...

Номер патента: 941998

Опубликовано: 07.07.1982

Авторы: Журавлев, Овчаренко

МПК: G06F 7/02

Метки: нуль-орган, цифровой

...ь - временной интервал, соответствующий .Фазовому сдвигу между Е и :Гос при равенстве их величины. Очередной импульс, поступающий в нуль-орган, осуществляет следующие переключения: триггеры 1 - 3 устанавливаются в состояние "1", разрешается перезапись кода реверсивного счетчика 7, соответствующего предыдущему значению С, в вычитающий счетчик 10. При этом элементы И 5, И 6 остаются в закрытом состоянии, а элемент И 4 открывается, и тактовые импульсы Г поступают на счетный вход вычитаю- щего счетчика 10, уменьшая его содержимое, Этот процесс продолжается до момента обнуления вычитающего счетчика 10, фиксируемого дешифратором 11, Выходным импульсом последнего триггер 1 устанавливается в состояние "0", а элемент И 4 закрывается.Код...

Номер патента: 942000

Опубликовано: 07.07.1982

Авторы: Иванов, Поляков, Попов, Синица, Соболев

МПК: G06F 7/04

Метки: адаптацией, данных, координат, обобщенных, сжатия, числу

...15 задержки,Формирователь 16 отсчетов.Устройство работает следующим образом.Случайный процесс поступает насистему аналоговых фильтров 13, имеющих соответственно полосы пропускания и, и,ип, Причем и, (и(ип. Если в спе ктре слу чайногопроцесса присутствуют высокие частоты, то соответственно срабатываютфильтры 13 с большим порядковым номером. Это говорит о том, что входной процесс очень динамичен. Сигналыс выходов аналоговых фильтров 13 поступят на соответствующие входы блока 14 управления, который со своеговыхода задаст формирователю 16 отсчетов частоту выборки высокой частоты.Отсчеты случайного процесса поступяте анализатор 1, 5 О 55 Таким образом, на каждом интервале обработки случайного процесса число отсчетов, поступающих в...

Номер патента: 942001

Опубликовано: 07.07.1982

Авторы: Богумирский, Цыганков, Чернаков

МПК: G06F 7/06

Метки: сортировки, чисел

...триггер 2, дешифратор 3, узел запрета, элемент И 5, информационный вход 6, вход 7 сброса, вход 8 управления, выход 9 устройства, триггер 10 первого разряда регистра 1 сдвига, Узел 4 запрета содержит элемент И 11, триггер 12, элемент ИЛИ 13, информационный выход 14.Устройство работает следующим образом.8 исходном состоянии, после по ступления установочного импульса на вход 6, все разряды регистра 1 сдвига за исключением первого,а также триггер 2 устанавливаются в сдстояние "0". Этим же импульсом триггер 10 устанавливается в "1". Во время приема кодированного сообщения последовательным кодом единица, предварительно записанная в первый разряд регистра 1, продвигается. 8 момент прихода 55 сигнала на вход / либо поступления единицы,...

Номер патента: 942002

Опубликовано: 07.07.1982

Автор: Ресслер

МПК: G06F 7/38

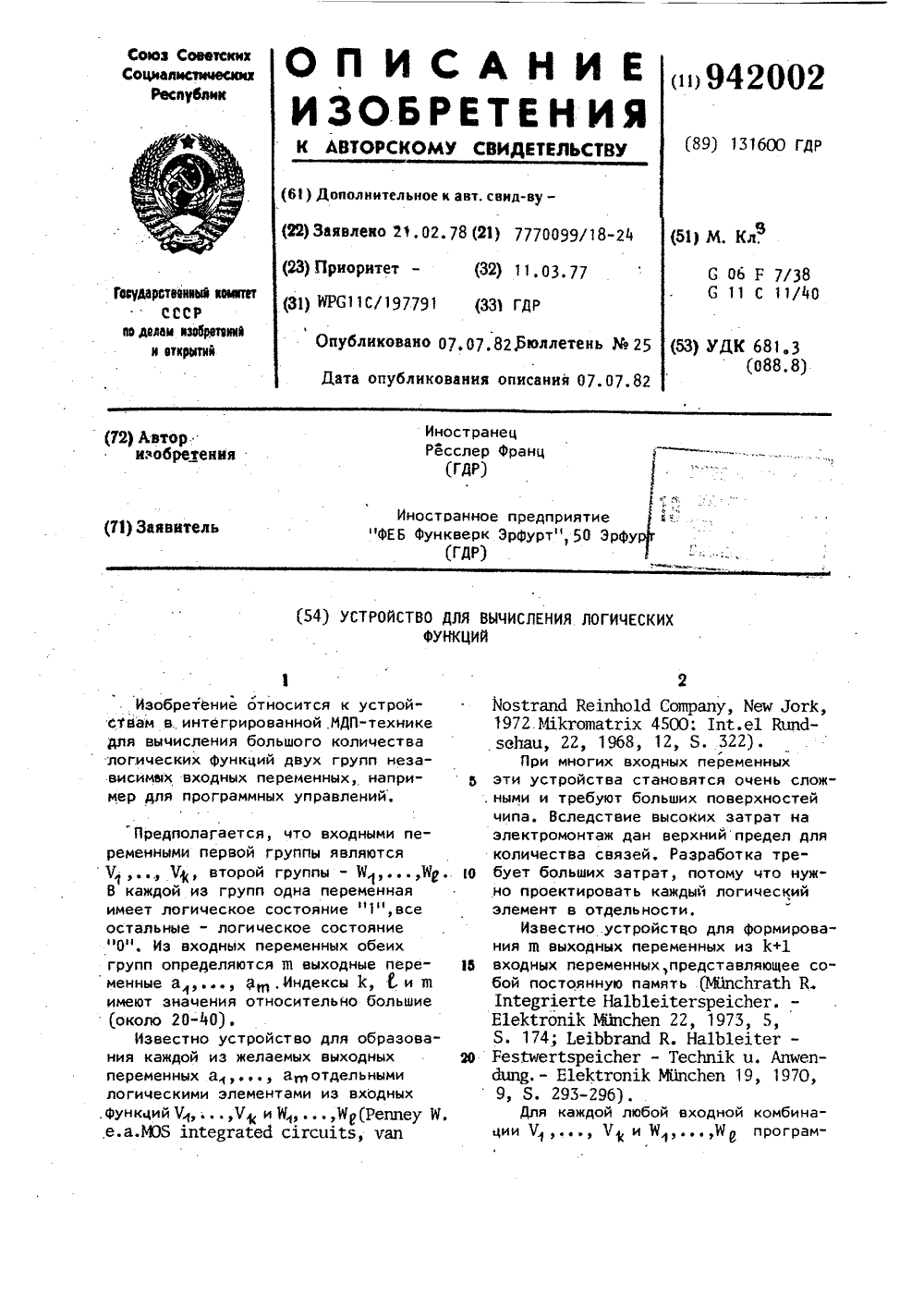

Метки: вычисления, логических, функций

...кодировать к входным сигналам 0 6 п. При этоми = бйс + Й 1) 2 Коэффициент 2 определяется необходимостью применения 0,и 1 и. Для указанного случая п = 22. Практические примеры требуют 000 и больше И-термов Р . Таким образом, для указанного примера (Рг = 1200) необходимо всего 44400 точки пересечения, которые практически не интегрируемы на одном чипе.Известные решения имеют тот недостаток, что для осуществления требуемой выходной функции из групп входных переменных затраты на логику и поверхности чипа увеличиваются таким образом, что схема неинтегрируема на одном чипе.Цель изобретения - обеспечение возможности расположения большого количества логических связей двух групп независимых входных переменных в интегрируемой МДП"технике на...

Номер патента: 942003

Опубликовано: 07.07.1982

Авторы: Диденко, Ицкович, Лапкин, Носов, Шполянский

МПК: G06F 7/52

Метки: матричное, множительное

...частичного результата старшего вычислительного блока 1 первой линейки, М старших входов частичного результата старших вычислительных блоков 1 каждой линейки соединены с соответствующими выходами сумматора12 переносов.Половина младших входов частичного результата младших вычислительных блоков 1 каждой последующей линейки соответственно соединены с половинойстарших выходов младших вычислительных блоков 1 каждой предыдущей линейки, половина младших выходов старших вычислительных блоков 1 каждойпредыдущей линейки соответственносоединены с половиной старших входовчастичного результата младших вычислительных блоков 1 каждой последующей линейки, половина старших выхо 40дов старшего вычислительного блока 1каждой предыдущей линейки...

Номер патента: 942004

Опубликовано: 07.07.1982

Автор: Шевяков

МПК: G06F 7/548

Метки: координат, цифровой

...фиг.4 - схемы блока управления икоммутатора; на фиг,5 - схема компаратора.Цифровой преобразователь координат содержит генератор 1 импульсов,ключ 2, счетчик 3 аргумента, схему4 сравнения, счетчик 5 аргумента,коммутатор б, блок 7 управления,блок 8 памяти, блоки 9 и 10 умножения, компаратор 11, квадрантныйпереключатель 12 и суммирукщие счетчики 13 и 14. Ключ 2 содержит элементы И 15-18 и элемент .ИЛИ 19.Счетчики 3 и 5 аргумента содержат подва последовательно соединенныхсчетчика 20, 21 и 22, 23 соответственно. Блок 7 управления содержиттриггер 24, элемент НЕ 25, триггеры26 и 27 и элемент И 28. Коммутатор бсодержит элементы И 29-32 и элемент ИЛИ 33. Компаратор 11 содержит ЗОэлемент ИЛИ 34, элементы И 35 и 36,регистр 37,...

Номер патента: 942005

Опубликовано: 07.07.1982

Авторы: Мельник, Черкасская, Черкасский

МПК: G06F 7/552

Метки: извлечения, квадратного, корня

...первом такте в регистр 2 первого решающего блока 1 записывается первое подкоренное выражение. Иэ двух старших разрядов регистра 2 вычитается число 01 реГистра 5 в сумматоре 3. Если частичный остаток сумматора 3 положителен (знак суммы равен нулю), разряд результата равен единице и информация с выходов сумматора 3 проходит через первую группу информационных входов элементов И-ИЛИ 4. Если остаток сумматора 3 отрицателен, разряд результата равен нулю и на вторую группу информационных входов элементов И-ИЛИ 4 поступает значение подкоренного выражения, т.е. происходит восстановление остатка.Во втором такте производится запись значений двух разрядов в регистр 2 через элемент И-ИЛИ 4 первого блока 1 и запись значений остальных разрядов...

Номер патента: 942006

Опубликовано: 07.07.1982

Автор: Мельник

МПК: G06F 7/556

Метки: генератор, логарифмической, функции, цифровой

...поступает черезгруппу 7 элементов 2 И-ИЛИ по сигналу, поступающему по управляющему входу 13 на блок 5 памяти, в которомхранится таблица логарифмов числах 1. Число же х 2 приводится к диапа 10 зону изменения х 1 и тем самым длявычисления его логарифма используется та же таблица, Это вытекает изследующего соотношения:152 од 1 х 2 = 2 од 1 х 2 2=8 о)Х"2 +Ход 2 = 2 одх 2,где х 2 = х 22,Из блока 5 снимается значениеХодх 1 и поступает на промежуточныйрегистр 3. Значение регистра 2 младших разрядов аргумента поступает наблок 5 памяти через группу 7 элементов 2 И-ИЛИ по сигналу, поступающемупо управляющему входу 14, и из блока5 снимается значение 2 одх 2. Посигналам, поступающим по управляющимвходам 16 и 17, инверсное содержимоерегистра...

Номер патента: 942007

Опубликовано: 07.07.1982

Автор: Штейнберг

МПК: G06F 7/556

Метки: вычисления, обратных, функций

...8 и 9 задержки, счетчики 10 и 11 номера шага, регистры 12 и 13, управляемые делители 11-16 частоты, двоичный умножитель 17 и вычитающий счетчик 18, управляющие входы 19 и 20 ключа.1 аВ основу работы устройства положены следующие соображения. При фиксированном шаге аппроксимации, что имеет место в известном устройстве, конечнб-разностное порождающее уравнение для полигональной аппроксимирующей Функции имеед вида 1 а 1 Г (х)=удуС= аО и- уп дх ийх и игде дуи находится применением разностного оператора к исходной функциив соседних узлах интерполяции, Значения модуль-максимума вертикальногоотклонения полигональной аппроксимирующей функции от исходной в значительной степени зависят от номераучастка, уменьшаясь при уменьшениискорости...

Номер патента: 942008

Опубликовано: 07.07.1982

Авторы: Гордиенко, Каминский, Курт-Умеров

МПК: G06F 7/556

Метки: вычисления, функций, экспоненциальных

...И группы, выход элемента ИЛИ соединен со счетным входом вычитающего счетчика.На фиг. 1 изображен вид вычисляемых функцийу(х) = (у- у) 3 "+ у,3где у - значение начальных условий;у - заданное установившееся значение; на фиг, 2 - блок схема устройства.Устрой ст во вычисления з кспоненциальных функций содержит вычитающий счетчик 1, регистр 2, вычитатель 3, элементы 4 И группы, счетчик 5 аргумента, элемент 6 ИЛИ, вход 7 аргумента устройства.Устройство работает следующим об" разом.8 вычитающий счетчик 1 предварительно записывается число у 1, являющееся начальным условием вычислений, В регистр 2 записывается число у являющееся установившимся значением. Оба числа поступают на вычитатель 3, на выходе которого образуется разность у - у 1...

Номер патента: 942009

Опубликовано: 07.07.1982

Авторы: Жовинский, Коломенский, Космачев

МПК: G06F 7/58

Метки: моделирования, случайных, событий, совокупности

...Регулярные импульсы с генератора 2 через блок 3 управления поступают на вход первого счет, чика 1, Соединение разрядных выходов первого счетчика 4 с соответствующими входами первого дешифратора 5 обеспечивает яа выходах последнего "Бегущую" единицу, которая, поступая на третий вход соответствующего бло- ка 19, открывает его, при этом сигналы генератора случайных импульсовпоступают с четвертого выхода блока 3 управления на вторые входы бло 55ков 19При наличии открывающей едйницы на третьем входе блока 19 подсчитыва 09ется число импульсов, поступающих наего второй вход, посредством чего вблоке 19 Формируется случайная величина, соответствующая времени возникновения события. Частота следованиярегулярных импульсов и...

Номер патента: 942010

Опубликовано: 07.07.1982

Авторы: Бухмин, Ибатуллин

МПК: G06F 7/58

Метки: импульсов, периодов, следования, случайных, формирования

...преобразователя 8 амплитуда-интервал вре.мени, входы которого подключены к.выходам элемента 2 задержки и комму"татора 9, в выход является выходомустройства,На фиг, 2 приняты следующие обоз."начения:Тр - период следования импульсов,которые вырабатывает генера-тор тактовых импульсов 1;й - время,на которое задерживаются импульсы в элементе 2задержки 1- интервал времени, в которыйпреобразуется соответствующее значение амплитуды впреобразователе 8. Устройство работает следующим образом.Импульсы с выхода генератора 1 фиг.2,диаграмма 1 ) поступают на вход элемента 2 задержки, величину задержки которого можно изменять. Генератор 1 может быть собран по схеме блокинггенератора с изменяемой частотой следования импульсов. Элемент 2 задержки состоит...

Номер патента: 942011

Опубликовано: 07.07.1982

Авторы: Горбенко, Лобанов

МПК: G06F 7/58

Метки: датчик, случайных, чисел

...после воздействия импульсов генератора 1, возникают с различной вероятностью.Регулирование вероятности выходного о сигнала можно осуществить в пределах величины несимметрии плеч триггера 3 с помощью аттенюатора 2.Перед началом датчик подготавливают к работе, осуществляют контроль качества его Функционирования, На вход датчика случайных чисел подают серию прямоугольных импульсов, которые через аттенюатор 2 поступают на счетный вход триггера 3. Изменяя коэф-зо фициент передачи аттенюатора 2 во время действия серии прямоугольных импульсов, уменьшают амплитуду импульсов запуска триггера 3 и осуществляют суперпозицию флуктуаций ампли 35 туды импульсов запуска триггера 3 с Флуктуациями порога срабатывания триггера 3, т.е,добиваются...

Номер патента: 942012

Опубликовано: 07.07.1982

Авторы: Виксна, Элстс

МПК: G06F 7/58

Метки: генератор, псевдослучайных«, чисел

...чисел с заданной функцией плотности распределения и заданным спектром Г 31.Однако в этом генераторе невозможно задать функцию плотности распределения псевдослучайных чисел в виде пх" ", где и - целые положительные числа. Необходимость в таком распреФормула изобретения 5 9 тор 5 выдает одно из входных чисел на своем выходе.Применение предлагаемого генератора псевдослучайных чисел позволяет по-новому, более рационально решать многие задачи функционального аналого-цифрового преобразования числовых характеристик сигнала. Во-первых, удается предельно упростить процедуру обработки входного сигнала, доведя ее до простейшего одноканального сравнения двух величин; во-вторых, оценками числовых характеристик служат одноразрядные сигналы, и...
