G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1168943

Опубликовано: 23.07.1985

Автор: Попов

МПК: G06F 9/50

Метки: переменного, приоритета

...4614/42ВНИИ 113035,Филиал ПП Изобретение относится к вычислительной технике и может найти применение в устройствах прерывания программ.Цель изобретения - сокращение объема оборудования. 5Иа чертеже приведена структурная схема устройства.Устройство содержит регистр 1, элементы И 2 первой группы, элемент И 3, реверсивный счетчик 4, дешифратор 5, элемент ИЛИ 6, элементы И 7 второй группы, триггер 8, группу запросных входов 9 устройства, тактовь 1 й вход 1 О устройства, входы 11 кода приоритета устройства, вхо. ды 12 режима устройства, группу информа 11 ионных выходов 13 устройства. 15Устройство работает следую 1 цим образом.Сигналы запросов на обслуживание от абонентов поступают на входы 9 и фиксируют ся согласно их приоритетам в...

Номер патента: 1168944

Опубликовано: 23.07.1985

Авторы: Маханек, Ярусов

МПК: G06F 9/50

Метки: запросов, обслуживания, переменными, приоритетами

...канале логическая единица с входа 4 этого канала независимо от значения старшего разряда в соответствующем регистре 1 устанавливает в 1 выходной сигнал элемента ИЛИ 7. Кроме того, единичный сигнал с входа 4 проходит через элемент ИЛИ 9 и независимо от значения следующего разряда регистра 1 устанавливает в 1 выходной сигнал элемента ИЛИ 7 следующего узла 2 и т. и, В итоге, при отсутствии запроса единичный сигнал с входа 4, пройдя через все элементы ИЛИ 7 и 9 данного канала, присвоит всем разрядам регистра 1 этого канала единичные значения. При этом на выходе 6 канала, не выставившего запрос, находится нулевой сигнал (отсутствие разрешения на обслуживание этого канала).При наличии запросов каналов на их входах 4 имеются логические...

Номер патента: 1168945

Опубликовано: 23.07.1985

Авторы: Данилушкин, Ляпин, Проворова, Торгоненко

МПК: G06F 9/48

Метки: прерывания, программ

...прерываний в регистр 2. Установка начальныхусловий в устройстве позволяет микропроцессору начать выполнять рабочую программу с заданной команды. В противном случае микропроцессор обрабатывает ложныесигналы прерывания, искажается выполнение рабочих программ,Сигнал Запуск на входе 19 устанавливает триггер 20 в единичное состояние. Сигнал 1 с выхода триггера 20 через элементИЛИ 14 открывает группу элементов И 6и разрешает прохождение синхроимпульсовс входа 22 на управляющий вход дешифратора 8. Единичный выход триггера 20 такжеразрешает установку триггера 18 в нулевоесостояние, переводя тем самым регистр 2запросов прерываний в режим, когда состояние выходов регистра повторяет состояние его входов.Таким образом, в процессе...

Номер патента: 1168946

Опубликовано: 23.07.1985

Авторы: Думер, Зиновьев, Ивочкин, Пятошин, Тузиков

МПК: G06F 11/08

Метки: боуза-чоудхури, декодирования, кодов, хоквингема

...по модулю два, соответствующие умножению на элементы сс, с, аР поля бР(2"), четырехвходовые сумматоры по модулю два и элемент ИЛИ. 30 35 40 45 50 55 Работу устройства декодирования кодов БЧХ с предложенным блоком вычислителя в поле Галуа рассмотрим на примере кода (127, 106), позволяющего исправлять три независимых ошибки.Без ограничения общности предположим, что на вход устройства поступает нулевой кодовый вектор с ошибками в 120, 123 и 127 разрядах:0 0 0 , 0 1 0 0 1 0 0 0 1 1 2 3 , 119 120 121 122 123 124 125 126 127Блок 1 вычисления синдромов по принятому кодовому слову с ошибками С(Х) выдает синдромы= С(Ф),1= 1,3,5,где сС - примитивный элемент поля Галуа.Для данного примера на выходе блока 1 вычисления синдромов образуются синдромы...

Номер патента: 1168947

Опубликовано: 23.07.1985

Автор: Краснобаев

МПК: G06F 11/08

Метки: резервирования

...И четвертой группы являются выходами блока контроля, второй выход 1-го переключателя группы соединен с вторыми входами (К+1)-го (К=1, , и/2 - 1) и (л+1 - 1) -го переключателей группы, второй выход (и/2)-го переключателя группы соединен с вторыми входами элементов И первой группы,2рольным Р,+ основаниями, тогда условие замены одним контрольным исправным трактом одновременно г неисправных информационных трактов представится в видеР,АР.Блок 3 контроля служит для определения отказов трактов 2 - 2 ь. Блок 3 контроля работает следующим образом,В начальном состоянии первый переключатель группы 18 открыт, а остальные переключатели группы 18 закрыты. Закрыты также элементы И групп 21, 22 и 24. По входам 14 в регистры 15 и 16 занесено...

Номер патента: 1168948

Опубликовано: 23.07.1985

Авторы: Лукоянов, Музыченко

МПК: G06F 11/08

Метки: коде, обнаружения, ошибок, параллельном, разрядном

...коде.Устройство содержит регистр 1 сдвига,первый элемент И 2, группу 3 элементов ИЛИ 10второй элемент И 4, элемент ИЛИ 5, выход6 контроля устройства, выход 7 концаконтроля устройства, первый элемент НЕ 8,каждый разряд регистра сдвига содержитдва триггера 9 и 10 и элементы И - НЕ 11 -6, группу 17 информационных входов устройства, вход 8 сдвига устройства, вход 19записи устройства, второй элемент НЕ 20.Реализация регистра сдвига можетбыть произвольной. Для работы устройстванеобходимо, чтобы старшие разряды регистра сдвига имели аппаратурные средствадля запрегцения записи информации во время сдвига.Устройство для обнаружения ошибок впараллельном д,-разрядном коде работаетследуюшим образом. 25В исходном состоянии в регистр 1 сдвига...

Номер патента: 1168949

Опубликовано: 23.07.1985

Авторы: Афанасьев, Васильев, Лихачев

МПК: G06F 11/14

Метки: блоке, ликвидации, обнаружения, объектом, сбоев

...генератор 8 тактовых импульсов, триггер 9. ошибки, элемент НЕ 10, элемент И 11.Устройство работает следующим обра. зом,В условиях нормальной работы (сбой отсутствует) блок управления объектом выполняет программу по одному из и возможных циклов работы, при этом на объект 4 управления с информационных выходов блока управления поступает один или несколько сигналов управления (например, печать информации с помощью электропишущей машинки). Одновременно эти же сигналы поступают на входы элемента ИЛИ 5 (фиг. 2 в). Выходной сигнал этого элемента формируется формирователем 6 длительного сигнала и поступает на вход установки триггера 9 ошибки, на инверсном выходе которого устанавливается нулевой уровень (фиг. 2 б), запирающий по первому входу...

Номер патента: 1168950

Опубликовано: 23.07.1985

Авторы: Друз, Пинчук, Рукоданов

МПК: G06F 11/16

Метки: блоков, цифровых

...коммутатора 14 служат для подключения линий связи контролируемого блока 1 7 и его составной части 18. При помощи двунаправленного коммутатора 14 можно подключить составную часть 18 цифрового объекта к основной части контролируемого блока 17, можно на часть линий связи подать сигналы, соответствующие обрыву или замыканию на общий провод.Генератор 7, второй счетчик 8, первый триггер 2 и второй формирователь 11 импульсов представляют собой устройство, которое выдает на выход импульсы, если на обнуляющий вход второго счетчика 8 определенное время не поступают импульсы. Таймер 1 О, второй триггер 3 и группа ключей 13 служат для того, чтобы блокиро; вать сигналы с первого счетчика 6 на определенное таймером 1 О время, которое необходимо...

Номер патента: 1168951

Опубликовано: 23.07.1985

Автор: Самойлов

МПК: G06F 11/26

Метки: задания, тестов

...и разрешают только прием информации по Р-входам, на которые поступают коды со счетчика 11 исходных кодов через входы блока задания начального кода. После нажатия оператором кнопки Сброс в формирователе 3 импульсов код числа, набранный на регистре 10, запишется в счетчик 11 исходных кодов. После каждых четырех циклов контроля, как уже рассматривалось, происходит переключение третьего разряда счетчика 11 исходных кодов. Сигналы переключения поступают на вход коммутатора 9, на другой вход которого приходит разрешающий потенциал с переключателя в блоке 2. На четвертый выход коммутатора 9 пройдут сигналы переключения третьего разряда счетчика 8 циклов, которые поступают на вход +1 счетчика 11 исходных кодов. Кроме того, с четвертого...

Номер патента: 1168952

Опубликовано: 23.07.1985

Авторы: Кострыкин, Новиков, Танцюра

МПК: G06F 11/26

Метки: аппаратуры, блочной, дискретной, структурой

...информационными выходами группы генератора случайных чисел и информационными входами группы коммутатора, первая и вторая группы входов-выходов которого соединены соответственно с группами входов-выходов контролируемого блока и эталонных блоков замены группы, тактовый вход коммутатора соединен с выходом шестого элемента И блока управления и входом обращения блока памяти, выход генератора импульсов блока управления соединен с вторым входом шестого элемента И блока управления, четвертый информационный вход блока индикации соединен с выходом ошибки блока ввода информации, выходы элементов И группы и группа выходов второго дешифратора соединены соответственно с первой и второй группами информационных входов блока индикации, адресный...

Номер патента: 1168953

Опубликовано: 23.07.1985

Авторы: Богданов, Лупиков, Спиваков

МПК: G06F 11/26

Метки: воздействий, тестовых, формирования

...сигнал логической 1, а в выключенном состоянии переключателя - сигнал логического О. Преобразователь 17 кодов формирует сигналы управления блоком 3 приоритетов в зависимости от заданного типа входов контролируемого узла и представляет из себя комбинационную логическую схему, реализуюшую следующую совокупность переключательных функций:Ь =арЛа,Ь 2= аз Л ( а / а 2),Ь - =алЛ (а/а//а, ),где аь аг, ,а - входные сигналы преобразователя 17 кодов;Ьь Ь Ь - выходные сигналы преобразователя 17 кодов.Пусть р-й, г-й, з-й входы контролируемого цифрового узла (п(г(я) являются зависимыми, а остальные входы независимыми. Тогда перед началом работы устройства в блоке 8 задания режима включаются переключатели 1 б-р, 16-г, 1 б-я, остальные переключатели...

Номер патента: 1168954

Опубликовано: 23.07.1985

Авторы: Смук, Твердоух, Теслюк

МПК: G06F 11/28

Метки: отладке, прерывания, программ

...элементов ИЛИ группы 23 элементов ИЛИ, выходы третьего и регистра 8 и выходы группы 23 элементовИЛИ соединены соответственно с первой и второй группами информационных входов третьего узла сравнения, выход которой соединен с вторым входом пятого элемента И 18, выход которого подключен к вторым 5 входам восьмого 21 и девятого 24 элементов И. Выход девятого элемента И подключен к первому управляющему выходу 32 устройства. Выходы седьмого и восьмого элементов И соединены соответственно с первым и вторым входами третьего элемента ИЛИ 25, выход которого подключен к второму управляющему выходу 33 устройства.Выход первого элемента И 4 соединен с третьими входами пятого 18 и шестого 19 элементов И. Первый информационный вход 2 6...

Номер патента: 1168955

Опубликовано: 23.07.1985

Авторы: Ганитулин, Евсеев, Курапин

МПК: G06F 11/34

Метки: данных, операционной, работе, сбора, системы

...Если одноразрядный признак анализа программ ОС, поступающий из ЭВМ вместе с именем программы на вход45 50 55 группы элементов 2, имеет единичное значение (данные об обращении к этой программе собирать не нужно), код имени программы ОС теряется. Если же признак анализа программы ОС имеет нулевое значение (данные о программе собирать нужно), то код имени программы с выхода группы элементов 2 поступает на регистр 1. Код имени программы с выхода регистра 1 поступает на вход элемента ИЛИ 4, в результате чего на выходе этого элемента появляется единичный сигнал (фиг. 6, выход элемента 4). Одновременно код имени программы ОС поступает на вход 26 каждого блока 8 и на информационный вход регистра 9. Так как на синхронизируемом входе только...

Номер патента: 1168956

Опубликовано: 23.07.1985

Авторы: Ганитулин, Курапин

МПК: G06F 11/34

Метки: анализа, операционной, работы, системы

...работает следующим образом, В исходном состоянии регистры 21 имен программы и счетчики 17 обнулены. Обнуление регистров имен программ и регистра ввода производится подачей единичного сигнала на вход 36, обнуление счетчиков 17 производится по входу 31, регистров имен - по входу 36, затем в соответствующие регистры имен заносятся имена программ, имеющих альтернативные имена, незадействованные регистры остаются обнуленными. По входу 37 на входы группы элементов 1 запрета поступают на ЭВМ многоразрядные коды имен программ ОС. Если одноразрядный признак анализа программы ОС, поступающий из ЭВМ на вход группы элементов 1 запрета, имеет единичное значение (данные об обращении к этой программе собирать не нужно), код имени программы ОС...

Номер патента: 1168957

Опубликовано: 23.07.1985

Авторы: Шюша, Ярмала

МПК: G06F 13/00

Метки: ввода, информации

...И 15 - 17, формирователи 18 и 19импульса, элемент НЕ 20, элемент 21 задержки.Устройство работает следующим образом.Перед началом цикла измерения коммутатором устанавливается режим Настройка и вручную устройство калибруется следующим порядком,Сбрасывается содержание регистра 8,счетчика 2 и памяти 3. В регистр 9 заноситсячисло, соответствующее измерительному интервалу времени, который для калибровкиберется равным 1 с,и заносится в регистр 9с блока 4 через коммутатор 5. Запускаетсятаймер 1, который разрешает поступать импульсам частотногд датчика в счетчик 2 черезпервый элемент И 15.Режим работы счетчика 2 с помощьютриггера 10 и элемента НЕ 20 устанавливается зависимо от содержания счетчика 2 попоказанию дешифратора 7, Если...

Номер патента: 1168958

Опубликовано: 23.07.1985

Авторы: Миронова, Назаров, Строганова

МПК: G06F 13/00

Метки: ввода, информации

...входы элементов 24 И и одновременно через второй вход блока 12 управления на запуск одновибратора 22 последний включает в работу второй генератор 20 импульсов, с его выхода на входы элементов И 24 поступают тактовые импульсы и производится таким образом запись заявок на ввод информации в соответствующие отведенные для каждого пульта ячейки регистра 23,При этом число элементов И и групп ячеек регистра 23 соответствует максимальному числу пультов пользователей, а второй генератор 20 импульсов рассчитывается на возможность записи всех заявок от пультов в регистр 23. Одновременно с выдачей тактовых импульсов второй генератор 20 импульсов выдает импульсы и на вход третьего счетчика 19, рассчитанного на отсчет импульсов, позволяющих произвести...

Номер патента: 1168959

Опубликовано: 23.07.1985

Авторы: Золотой, Садыхов, Чеголин, Шаренков

МПК: G06F 1/02

Метки: генератор, уолша, функций

...сигналов и видеосигналов.Цель изобретения - упрощение генератора путем снижения аппаратурных затрат на его реализацию.На фиг. 1 показана функциональная схема генератора функций Уолша; на фиг. 2 - сигналы на выходах.Генератор функций Уолша содержит (кольцевой) регистр 1 сдвига (аргумента), (кольцевой) регистр 2 сдвига (номера функции), элемент И 3, триггер 4, реверсивный счетчик 5 (кольцевой) регистр 6 сдвига, тактовый вход 7, выходы 8 и 9.Кусочно-линейные функции Уолша определяются какМъч(+1, ) =5 ща 1(1,х) сх. (1)В случае дискретного задания аргумента формула (1) пр ет видМ(+1,1= жа 1(1,п) К=0,М - 1, Для Я=8 матри а кусочно-линейных функций Уолша имеет вид В кольцевые регистры 1 и 2 сдвига заносятся коды номера функции и...

Номер патента: 1168960

Опубликовано: 23.07.1985

Авторы: Борисенко, Гантман, Горинович, Жилиев, Игнатущенко, Караванова, Костелянский, Лехнова, Лобак, Прангишвили, Прохорова, Рабинович, Резанов, Трахтенгерц, Щербаков

МПК: G06F 15/177

Метки: вычислительная, многопроцессорная

...Система по п. 1, отличающаяся тем, что узел формирования режимов содержит два элемента И, два элемента НЕ и триггер, причем третий и четвертый входы узла соответственно через первый и второй элементы НЕ подключены к первым входам пер1168960 вого и второго элементов И, к вторым входам которых подключены соответственно второй и первый входы узла, выходы первого и второго элементов И подключены соответственно к единичному и нулевому входам триггера, прямой и инверсный выходы которого соединены соответственно с первым и вторым выходами узла. 4. Система по п. 1, отличающаяся тем, что 1-й узел анализа готовности векторных операндов 1;-го операционного блока содержит триггер и элемент И, причем управляющий вход 1:-го узла соединен с...

Номер патента: 1168961

Опубликовано: 23.07.1985

Автор: Максименко

МПК: G06F 13/12, G06F 15/177

Метки: блок, выбора, вычислительной, децентрализованной, направления, обмена, системы

...источником волны поиска. Этот сигнал через элемент ИЛИ 21 поступает на первые входы всех элементов И 19 - 19. На вторые входы этих элементов поступают сигналы единичного урговня с выходов элементов НЕ 20 - 20,. разрешающие выдачу сигналов поиска по всем смежным направлениям. Сигнал поиска поступает на смежный блок по шинам 2 на первый вход элемента И 14. Прием сигнала поиска управляется сигналами контроля 3 и состояния 6.113Нулевой потенциал на входе шины 3, поступающий с блока контроля (не показан), разрешает прием сигнала поиска, единичный запрещает. Блоку контроля соответствует одна ветвь (связь), соединяющая смежные блоки, и сигнал с блока контроля поступает одновременно на оба смежные блока. Аналогично нулевой потенциал с...

Номер патента: 1168963

Опубликовано: 23.07.1985

Авторы: Володин, Граве, Дюкарев, Зубов, Коробов, Можаев, Мухамеджанов, Пильщиков, Рапопорт, Рыженков

МПК: G06F 17/00

Метки: информации, сейсмической

...выходы управляющих полей которых подключены к управляющим входам первого и второго коммутаторов бит соответственно, выход входного коммутатора слов подключен 5 10 15 20 25 Зо 35 40 45 50 55 к входу операционного блока, выход которого соединен с информационными входами третьего и четвертого коммутаторов бит, адресными входами третьего и четвертого блоков постоянной памяти и первым информационным входом выходного коммутатора слов, второй, третий, четвертый и пятый информационные входы которого подключены к выходам третьего и четвертого коммутаторов бит и выходам информационных полей третьего и четвертого блоков постоянной памяти, выходы управляющих полей которых подключены к управляющим входам третьего и четвертого...

Номер патента: 1168964

Опубликовано: 23.07.1985

Авторы: Корень, Трахтенберг

МПК: G06F 17/10

Метки: двух, переменных, функциональный

...Р - интерполирующий множи О тель по переменной х;Р - интерполирующий множитель по переменной у;1 1+ ,А,+ ,1.,;. - коды узловых точек аппроксимирующей поверхности.Преобразуем формулу (1( следующимобразом:2;,;=Г (х,у) =Р(1,.,; - 1;,) +Р(1., -1) + Р 2Р( 1+ ,(+1,+) -(1(+ ,- 1)(2) При этом Р (1;.; - 1) =Г(х,у; - функция одной переменной х при у=у; на участкех;+х;. ,Р(1;.,;. - 1,;.) = Г (х,у;.) - функцияодной переменной х при у=у,. на участкех; - х;. ,Р 2 (1 (+ - ) = г (хну) - функция одноипеременной у при х=х; на участке у,:=у+,С учетом этого формула (2( примет вид:Х= Г (х,у) = Г (х,у;) + Г (х;,1) +Формула (3) описывает двойную линейную интерполяцию при которой, во-первых, производится интерполяция между узловыми точками 1;.,;. и 1+, 1;.;...

Номер патента: 1168965

Опубликовано: 23.07.1985

Авторы: Звиргздиньш, Новиков, Шлихте

МПК: G06F 17/11

Метки: области, обхода, сеточной, узлов

...1, код длины массива с входа 2 записывают в регистр 1. С входа 15 запуска на вход триггера 13 поступает сигнал, устанавливающий триггер 13 и соответственно блок 9 памяти в режим записи. По нулевому адресу, поступающему с выхода счетчика 3 на адресный вход блока 9 памяти, в него записывают с входа 2 адрес первой зоны. Затем по счетному входу с входа 8 через элемент ИЛИ 7 содержимое счетчика 3 увеличивают на единицу и выбирают следующую ячейку блока 9 памяти. В выбранную ячейку записывают адрес следующей зоны и процесс повторяется до полной записи всех зон сеточной модели, После записи адресов зон в блок 9 памяти счетчик 3 устанавливают в нулевое положение, триггер 13 - в режим считывания, а триггер 14 - в режим записи и...

Номер патента: 1168966

Опубликовано: 23.07.1985

Авторы: Абгарян, Агаян, Мелкумян

МПК: G06F 17/14

Метки: базисам, подобным, преобразования, процессор, сигналов, хааро, цифровых

...к соответствующим выходам блока 6синхронизации. Коммутатор 8 на каждый такт подключает к своим 1; выходам 1 с 1 из (21 с;"1) своих. информационных входов следующим образом. На первый такт к выходам подключаются информационные входы с первого по 1,-й включительно, на второй - с второго по (1 с +1)-й, , на 1 с, -й(21 т,1 -1) -й.5 , На фиг. 2 приведена одна из возможных реализаций коммутатора 8,где 171 - 17 - информационные входыгь;Ва 18, - 18; -выходы коммутатора 8,который содержит 1,1 одинаковых пере О ключателей 19, - 19 каждый из которых имеет К; информационных входов,и один выход. Входы (с первого поК -й) переключателя 191 соединеныс входами блока 8 с первого по 1-йсоответственно. Входы переключателя192 соединены с входами блока 8...

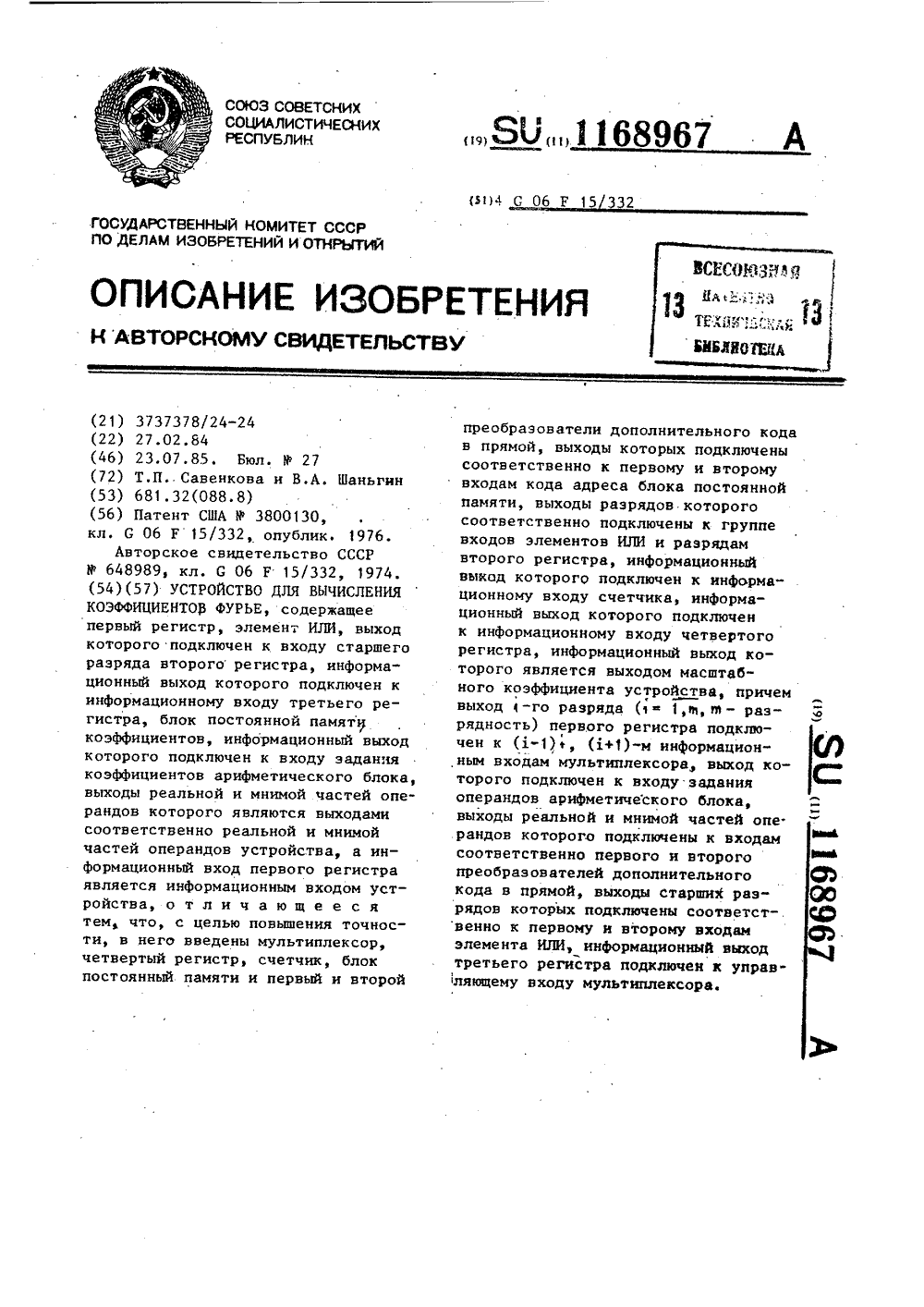

Номер патента: 1168967

Опубликовано: 23.07.1985

Авторы: Савенкова, Шангин

МПК: G06F 17/14

Метки: вычисления, коэффициентов, фурье

...- комплексное число;К А - действительная часть чисВла А1 А; - мнимая часть числа А,.Йз анализа этого выражения видно, что при значении /КеА;/0,5 модуль комплексного числа А ) 0,5 независимо от значения 1 А; При значении /1 А/ ) 0,5.модуль комплексного числа А0,5 независимо от значения Е А. При других значениях /К А / и /1 А/ выполнение неравенства /А/0,5 зависит как от значений реальной, так и мнимой частей комплексного числа.С целью экономии оборудования оценка велйчины модуля комплексного числа производится приближенно по анализу К старших разрядов действительной и мнимой частей числа.При К = 5 устройство работает следующим образом В исходном положении все регистры поставлены в ноль, В счетчик 11 записывается код, равный (1 од М), где...

Номер патента: 1168968

Опубликовано: 23.07.1985

Автор: Обод

МПК: G06F 17/15

Метки: автокоррелятор, цифровой

...3,второй блок 4 умножения, первыйФильтр 5 нижних частот, синхронизатор 6, второй фильтр 7 нижних частот, 15первый 8 и второй 9 квантователи,первую 10 и вторую 11 линии задержки, первый 12, второй 13, третий 14и четвертый 15 коммутаторы, соответствующий блок 16 постоянной па Омяти, первый 17, второй 18, третий19, четвертый 20 регистры, первыйсумматор 21, блок 22 вычитания,соответствующий блок 23 пОстоянной памяти, первый блок 24 памяти, третий 25блок 25 умножения, соответствующий.блок 26 постоянной памяти, второйблок 27 памяти, четвертый блок 28умножения, второй сумматор 29.Синхронизатор 6 содержит генера- ЗОтор 30 импульсов, счетчик 21 и дешифратор 32.Автокоррелятор работает следующимобразом,На первые входы блоков 1 и 4 умно-...

Номер патента: 1168969

Опубликовано: 23.07.1985

Авторы: Буйнявичюс, Пацаускас, Петрикис

МПК: G06F 17/18

Метки: анализатор, выбросов, длительностей, процессов, случайных

...На структурной схеме цепи, обеспечивающие установку исходного состояния элементов 1, 2 и 8, не показаны, поскольку они являются общеизвестными, а их изображение усложняет схему. Исследуемый случайный процесс Х(с) поступает на вход порогового элемента 4, на второй вход которого подается напряжение У , соответствующее уровню анализа. При выбросе случайного процесса Х(С), превышающем уровень анализа У,. на выходе порогового 1элемента 4 формируется прямоугольный импульс Ц , длительность сз5 ыкоторого равна длительности выброса (фиг. 2 б). Импульсы с выхода порогового элемента 4 поступают на вход элемента И 6 и заполняются импульсами генератора 7 импульсов, На переднем фронте импульса длительностью сЗ, на первом выходе формирователя 5...

Номер патента: 1169017

Опубликовано: 23.07.1985

Авторы: Бруевич, Воробьев, Куликов, Кустов

МПК: G06F 9/00, G11C 7/22

Метки: памяти, синхронизации

...плеча последнего высокий уровень напряжения выдается на выход 28 устройства как признак конца настройки,Если в процессе тестирования обнаружена ошибка, отрицательный импульс поступает на вход 26, Так как его выдача происходит при первом ошибочном считывании, то обшее количество обращений 5 10 15 20 35 40 45 50 55 к накопителю от начала тестирования до появления импульса на входе 26 может быть сокращено до двух, Необходимо, однако, учесть, что ошибка может возникнуть вследствие случайного сбоя, а не из-за отсутствия достаточных временных задержек между синхронизирующими сигналами, Поэтому с приходом первого импульса на вход 26 происходит запоминание факта сбоя, временная диаграмма ЗУ не меняется, а тести рова ние накопителя...

Номер патента: 1170443

Опубликовано: 30.07.1985

Авторы: Манучарьян, Сейранян

МПК: G06F 1/02

Метки: гармонических, генератор, функций

...функции вычисляются порекурентной формуле аналогично про"тотипу. На выходе сумматора 8 реализуется значение а = 2 У-уана выходе сумматора 6 значение ун- уп- х н - хп.1(2) принимает вид о=а-у/2 Сущность вычисления заключается в перемещении в каждом такте блока 1 синхронизации содержимого кода регистра 4 в регистр 5, а кода на выходе сумматора 6 - в регистр 4,Переменный сдвиг кода в сторону младших разрядов осуществляется 45 коммутатором 3. Код регистра 4 в нечетных тактах поступает на вход сумматора 6 со сдвигом с, а в четных - со сдвигом с. Коммутатор 3 управляется выходом блока синхрони зации, работающим по модулю два.После вычисления и значений функции с блока 2 памяти в регистры 4 и 5 поступают очередные контрольные...

Номер патента: 1170444

Опубликовано: 30.07.1985

Авторы: Никитин, Никольников, Фролов

МПК: G06F 3/02, G06G 7/18

Метки: измерительное, многоканальное

...частоты, а выход 27 делителяподключен к входам первых датчиков17 временпых интервалов всех интеграторов. Первыи выход блока 28 формирования включен на вход 29 датчика, а остальные выходы, число которых кратно числу фаз п, подключенык входам распределительного блока30, выходы 31-33 которого подключены к входам вторых датчиков 20 временных интервалов всех интеграторов. Входы блока Формирования, число которых равно числу фаз, соединены с соответствуюц 1 ими выводами 1 Пфазной сети.Предлагаемое многоканальное измерительное устройство работает следующим образом,На входы А, Б, С блока 28 формирования подаются сигналы фазных напряжений (рассмотрим работу устройства для вр=3, Фиг. 2 а, 6, В, гдеФазные напряжения изображены в...

Номер патента: 1170445

Опубликовано: 30.07.1985

Авторы: Бабанов, Баранова, Курочкин, Лукьянов

МПК: G06F 3/05

Метки: ввода, информации

...или обрыв) можно посредством измерения величины сопротивле.ния, подключаемого к входу системы,вляется в несколько этапов. На первом этапе от УВМ по команде к входам блока 3 выборки и хранения последовательно с выходомкоммутатора 1 подключается ЦАП 8. Далее по команде от УБМ производится запуск АЦП 4,На клеммах 6 системы появляегся код М,На втором этапе с помощью переключателя 12 к входу блока 3 выборки и хранения подключается калибратор (прецизионный резистор) 14 и снова запускает АЦП. При этом на клеммах 6 системы появляется код Их .Далее в УВМ производится расчет сопротивления К,1 + К , подключенного к входу системы, по следующей Формуле: К=К +К =К( --1)Их Ъ лсхггде К - сопротивление датчика;К - сопротивление линии связис...
