G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 868758

Опубликовано: 30.09.1981

Авторы: Борисов, Булатов, Грамотеев

МПК: G06F 9/00

Метки: вычислительной, остановом, цифровой

...обнуления. При сравнении А яс текущимадресом появляется сигнална выходе пятого блока б сравнениякоторый воздействует на второй входтриггера 8 и триггер переходит в0состояние, при этом, нулевой выходтриггера 8 обнуляет счетчик 13. Таким образом работа. счетчика 13 разрешена только в диапазоне текущихадресов программы от А ц до А,оя .Если внутри указанного диапазона произойдет сравнение текущего адресаиз блока 4 согласования нагрузки садресом останова, который задаетсяпервым блоком 3 задания кода, навыходе первого блока 7 сравненияпоявляется сигнал, который через элемент ИЛИ 12 воздействует на счетный вход счетчика 13, состояние которого увеличивается на 1. Еслив заданном интервале адреса .произойдет сравнение комбинации входных...

Номер патента: 868759

Опубликовано: 30.09.1981

Авторы: Андрущенко, Глушков, Комиссаров, Фролов, Шпагин

МПК: G06F 9/50

Метки: запросов, многоканальное, очередностью

...Происходитразрыв кольца, так как на информационный вход триггера 4 второго канала действует низкий уровень потенциала и поэтому по соответствующемуочередному тактовому импульсу триггер 4 первого канала переключается внулевое состояние, а соответствующийтриггер 4 второго канала остается впрежнем нулевом состоянии (т.е. продвижение единицы по кольцу прекращается). Импульсный сигнал опроса с 15второго выхода коммутатора 7 поступает на синхронизирующий вход соответствующего триггера 5. По заднемуфронту этого импульса происходит переключение триггера 5 в единичное 20состояние, в результате на его прямомвыходе появляется высокий уровень потенциала (положительный сигнал). Этотсигнал поступает на соответствующийвыход 8 устройства и нулевой вход...

Номер патента: 868760

Опубликовано: 30.09.1981

Авторы: Агеев, Красильников, Плешанов, Попов, Чигак

МПК: G06F 9/50

Метки: динамического, приоритета

...первого канала 28 будут единичными, элемент И 29 разрешает анализ элементов И 31 второго канала, открывая по первым входам все элементы И этой группы, Второй выход первого дешифратора " нулевой, поэтому единичный сигнал с выхода первого элемента НЕ блока 28 1 второго канала анализа открывает по второму входу все элементы И блока 31 , начиная со второго. На входе второго элемента НЕ блока 281 и на третьем входе второго элемента И 31 действует единичный сигнал. Нулевой сигнал с выхода второго элемента НЕ блока 282 закрывает все элементы И блока 31, начиная с третьего, по третьему входу. С выхода второго элемента И блока 311 единичный сигнал через элемент ИЛИ 30 1 поступает на выходную шину 7 узла анализа.Устройство работает следующим об...

Номер патента: 868761

Опубликовано: 30.09.1981

Авторы: Волгин, Добродеев, Лукошин

МПК: G06F 11/20

Метки: резервированное, структурой, управляемой

...содержит общую управляющую шину 1, управляемые мажоритарныеблоки 2, 2, 2, элементы И 3, Зи 3 , резервируемые блоки 44, 4 и4, шины управления 5, 5 и 5, выходные шины б бо и 6 з устройства,блок 7 задания режимов, информационные входы 8, 8, 8 з, 9, 9 от 9 т10 10 и 10 ь УправляЕмых мажоритарных блоков, элементы ИЛИ 11, 12, 13,элемент И 14, счетчик 15, дешифратор16 и приемный узел 17, элементы ИЛИ18, 18 и 18. Элементы 11-14 состав.ляют управляемый мажоритарный блок,а элементы 15"17 составляют блок за868761 Формула изобретения ВНИИПИ Заказ 8330/71 Тираж 748 Подписное Филиал ППП Патентф, г.ужгород,ул.Проектная,дания режимов. В режиме проверки в первоначальный момент в счетчик 15 записывается 1 ф, при этом из дешифратора 16 на общую...

Номер патента: 868762

Опубликовано: 30.09.1981

Авторы: Гафаров, Дудкин, Ермоленко, Рогов, Цветков, Шишкин

МПК: G06F 11/36

Метки: процессором, стенд

...следующим образом,В режиме оперативного контроля функционирования процессора сигналом от блока 41задания режима через выход 43 отключаетсяместный генератор стенда в формирователе 42рабочих частот, и формирование рабочих частот стенда производится на базе опорных частот, поступающих от процессора. Блок заданиярежимов 41 задает режим динамической индикации, который, управляя блоками 17 и 13,позволяет записать данные, адрес которых задается формирователем 5 из шины данных процессора в блок 12, Занесение в блок 12 производится каждый раз, когда процессор обращается к ячейке памяти с заданным в стендеадресом. Данные в блоке 12 сохраняются доследующего занесения на него из шины процессора и отображаются индикатором 17. При автономном...

Номер патента: 868764

Опубликовано: 30.09.1981

Авторы: Кизуб, Костылев, Кутузов

МПК: G06F 11/16

Метки: логических, узлов

...8 фиксации входов, триггерыустанавливаются в "нулевоеф состояние и элементы 22, 25 и 26 И-НЕ соткрытым коллекторным выходом остаются закрытыми, также остается закры тым ключ 14, на третий вход которогос инверсного выхода триггера 23 подается высокий логический уровень(фиг.4).То же самое происходит и в случае, 2 О когда на выводе блока 4 храненияэталонов присутствует высокий( р 2,4 В) потенциал (фиг.б), тольков этом случае высокие логическиеуровни поступают на первый и третийвходы селектора 27.Если на выводе блока 4 фиксацииэталонов присутствует неопределенныйуровень (1,3 В), что возможно в двухслучаях: первый - вывод блока хранения эталонов является входом, второй - вывод блока хранения эталоновявляется выходом с открытым коллекторным...

Номер патента: 868765

Опубликовано: 30.09.1981

Авторы: Власова, Карцев, Кислинский

МПК: G06F 15/00

Метки: информации

...признаков арифметико-логических операций можетбыть выполнен различным образом. В частности, для формирования обобщенных признаковтипа "все признаки результатов операций равны единице", "хотя бы один признак равенединице" блок 5 содержит элементы 16 группы, элемент 17, элемеггты ИЛ 18 группы,элемент ИЛ 19, элементы НЕ первой 20 ивторой 21 группы.Устройство работает следующим образом,АЛБ 1 за один. такт работы выполняет заданную операцию над некоторым фиксированным количеством разрядов обрабатываемого поля, представляющего собой массив операндови хранящегося, например, во внутренней памяти АЛБ. Эти разряды в зависимости от длиныоперандов, задаваемой регистром 6, могут представлять собой либо несколько операндов массива; либо...

Номер патента: 868766

Опубликовано: 30.09.1981

Авторы: Елисеев, Крупин, Ленкова, Петушков

МПК: G06F 15/00

Метки: микропрограммный, процессор

...операции.На выходах 16 шифратора 17 вырабатывается набор сигналов, управляющихработой селекторов 8. Если на управляющий вход какого-либо селектора 8с соответствующего выхода 16 шифратора 17 подан уровень логическогонуля, на управляющий вход соответствующего арифметического блока 1 передается код с выхода операционнойгруппы 12 разрядов регистра 11 микрокоманды. При логической единице науправляющем входе селектора 8 науправляющий вход соответствующегоарифметического блока 1 передаетсякод с соответствующего выхода 18формирователя 19 кодов, В зависимости от выполняемой специальной операции на выходах 16 шифратора 17 формируется та или иная совокупностьуправляющих сигналов, а на выходах18 формирователя 19 кодов - совокупность кодов,...

Номер патента: 868767

Опубликовано: 30.09.1981

Авторы: Жабин, Корнейчук, Супрун, Тарасенко, Щербина

МПК: G06F 17/10, G06F 7/544

Метки: вида, вычисления, многочленов

...1+4+2(Г-а)Д -го разряда 2 р-го накапливающего сумматора 1. Выход старшего разряда р-го регистра 2 подключен ко входам -приема кода первого регистра 3 на р-ый 0 накапливающий сумматор 1. Каждый р-ый формирователь 4 цифры содержит. логические элементы, связанные с прямыми и инверсными выходами трех первых разрядов р-го накапливающего суммато сдвига которых соединены с тактирующей шиной устройства, введены регистры цифр, формирователи цифр, сдвиговые регистры коэффицяентов А 1, соединенные выходами с первыми управляющи/ ми входами соответствующих накапливающих сумматоров и регистры операндов 5 Х"(1 = 1,2), выходы каждого иэ которых соединены с (1+1)-м информационным входом каждого 2 1 )-го1,2) накапливающего сумматора, причем вход )-го...

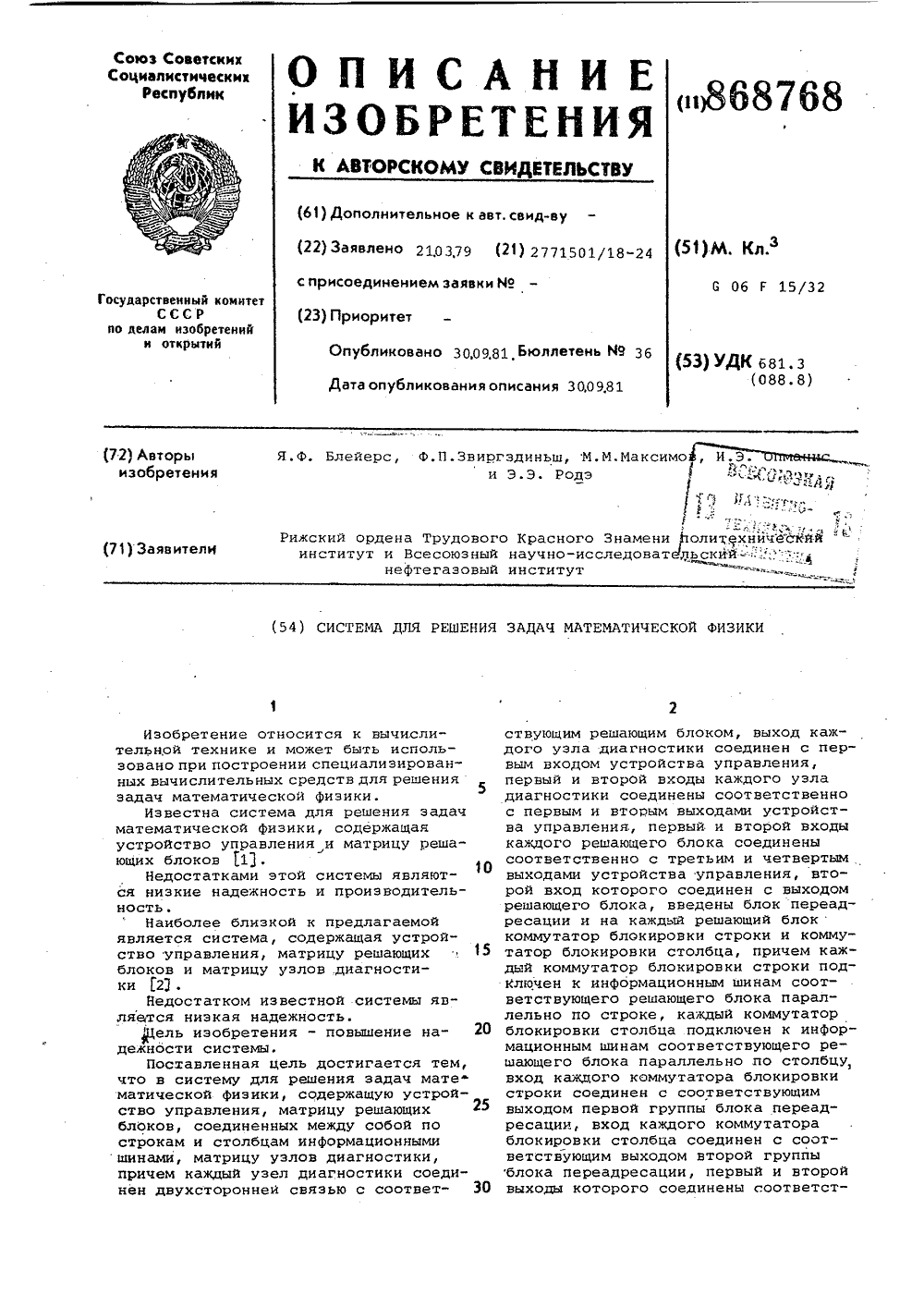

Номер патента: 868768

Опубликовано: 30.09.1981

Авторы: Блейерс, Звиргздиньш, Максимов, Опманис, Родэ

МПК: G06F 17/12

Метки: задач, математической, решения, физики

...какой-либо узел 4 обнаружит неисправность соответствующего блока 3, то устройство 1 анализирует полученную информацию и результаты анализа передает в блок 2, который формирует адрес указанного неисправного блока 3 и передает его на коммутаторы 5 и6, которые блокируют соответствующуюстроку или соответствующий столбец,в зависимости от целесообразностиблокировки строки или столбца,Устройство 1 управления работаетследующим образом.5В память 7 записывают программуработы и исходную информацию. Начальная команда через коммутатор 11 поступает в регистр 10, который определяет первую микропрограмму, Первая)микропрограмма поступает в регистр 8и осуществляется управление различными узлами устройства 1 и блокамисистемы. Через счетчик 9 и...

Номер патента: 868769

Опубликовано: 30.09.1981

Авторы: Попов, Чеботаев

МПК: G06F 17/17

Метки: линейный, цифровой, экстраполятор

...входного кода из первого регистра 1. Одновременно сигнал синхронизации поступает на импульсный входуправляемого умножителя 4 частоты импульсов. Блок 3 определения разностивычисляет приращение входного кода,которое поступает на управляющий выход 9 умножителя 4 частоты, определяя требуемый коэффициент умножения.На выходе 10 умножителя формируетсяпоследовательность импульсов,. равномерно распределенных в течение интервала времени Ьс = 1-смежду соседними кодами, число которых равноприращению входного кода. Если приращение входного кода больше (меньше)нуля, то выходным сигналом знаковогоразряда блока 3 определения разностипри поступлении очередного значениявходного кода реверсивный счетчик 5устанавливается в режим вычитания(сложения)....

Номер патента: 868770

Опубликовано: 30.09.1981

Авторы: Апорович, Опариенко

МПК: G06F 17/17, H03H 17/04, H03K 17/04 ...

Метки: сглаживающий, фильтр

...времен поступления. Это значение подается на перемножитель 12, где нормируется (умно.ается на определенный коэффициент1) и на вход перемножителя 5, надругой вход этого перемножителя подается с выхода элемента 4 задержки сглаженное значение скорости наопределенный момент времени. Произведение с выхода перемножителя 5 поступает на вход сумматора 6, на второй вход которого подается сглаженное значение параметра с выхода элемента 8 задержки, в соответствии сформулой (1) получаем экстраполированное значение(1)Далее сглаживание производитсяв соответствии с формулами:(3) л Л 8Ч,-Ч,+дУи, (4)тол лгде Чи- Чи - сглаженные значения параметра соответственно на ии и-ом шаге сглаживания;л лЧи-, Уи - сглаженные значения скорости изменения параметра на и...

Номер патента: 868771

Опубликовано: 30.09.1981

Авторы: Боброва, Киселев, Кроль, Юргенсон

МПК: G06F 17/18, G06F 17/20, G06F 7/52 ...

Метки: вероятностный, управляемый

...10. Матрица 12 резисторов состоит из М первичных матриц (М-число операторов, по которым должно осуществляться преобразование первичной случайной величины, т.е, число операторов моделируемой системы автоматическогоуправления). Роль коммутатора 10 состоит в том, чтобы подключать выходы квантователя 8 напряжений по М уровням к одной из первичных матриц в зависимости от вида оператора преобразования, а счетчик 9 - для заданиядлины реализации случайного процесса,формируемого каждым из операторов, и выход его подключен к коммутатору 10 и ключу 7.Устройство работает следующим образом.Предварительно на группе интеграторов 11-1-11-й выставляются напряжения, пропорциональные значениям функции Г(хо) в десяти узлах аппроксимации. Поскольку...

Номер патента: 868772

Опубликовано: 30.09.1981

Авторы: Добрыдень, Мелешко, Радюк, Хливняк

МПК: G06F 17/18

Метки: вычислитель, математического, ожидания, оценки

...2 и 3, в результате формируетсяновое их содержимое: В= В= Х .Спустя некоторое время на выходегенератора 13 возникает второй тактовый импульс (напомним, что и2).Этот импульс обусловливает появлениена входе АЦП 1 второго числа выборкиХ. Возможные следующие три сочетанйя: ХХ; Х = Х; Х Х. В первом случае А = О, В = 1, и тактовыйимпульс, по-прежнему, не проходя через элементы И б и 7 (табл, 3 и 4),поступает теперь лишь на управляющийвход регистра 3 минимума, передаваяв него число Х 2, т.е. теперь В 1 = Х,Р = Х. Во втором случае А = Ю,ЭВ = 0 и, следовательно, содержимоерегистров 2 и 3 не изменяется, втретьем случае А = 1, В = 0 и тактовый импульс проходит через элементы17,16 и б на управляющий вход регистра 2 максимума, т.е. получаем В=...

Номер патента: 868775

Опубликовано: 30.09.1981

Авторы: Кутумов, Скрипко

МПК: G06F 11/00

Метки: программного, устройств, электронных

...16 подает сигнал навход 144 блока 3 и на его выход 145поступают сигналы, с которого ониподаются на вход блока 2 оптимизации решения задач. По этим сигналам 15первая собственная шина (вход 140-1)блока 2 соединяется со второй (вход140-2)В этом случае сигнал с выхода150 блока 17 через блок 4, его вход 20151-1, вход 140-1 блока 2, его собственную шину, вход 140-2 на вход151-2 блока 4 и с его выхода 153на вход блока 10, в котором соответствующие параметры преобразуются вовременные интервалы, после чего поступают на входы 180 измерительныхканалов измерителя 9, с выхода 171которого кадр информации с результатами измерений поступает в вычислительную мгшину.Так как собственные шины блока 2имеют. различные эквиваленты сопротивлений 35 -...

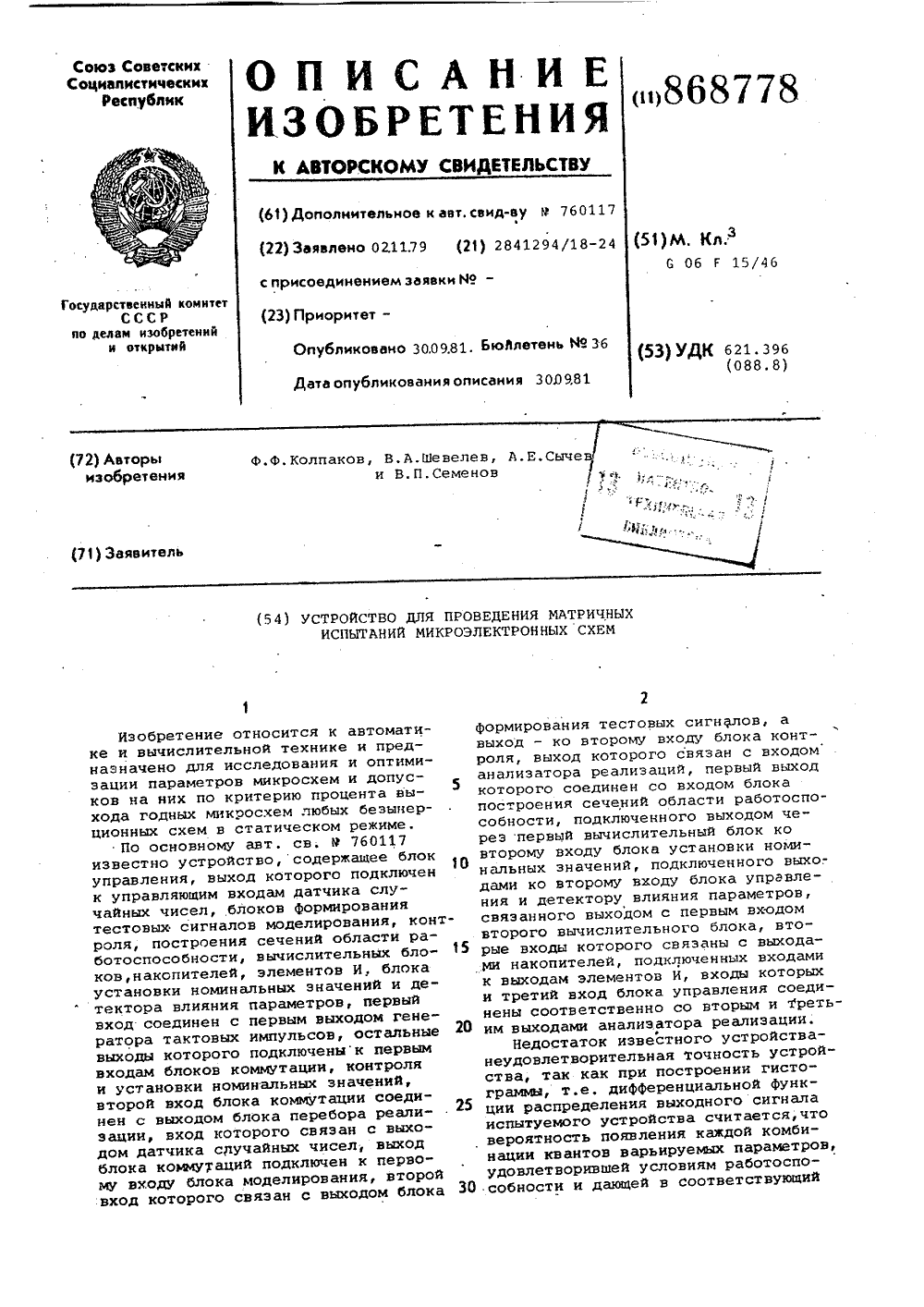

Номер патента: 868778

Опубликовано: 30.09.1981

Авторы: Колпаков, Семенов, Сычев, Шевелев

МПК: G06F 17/16

Метки: испытаний, матричных, микроэлектронных, проведения, схем

...оптимальное двумерное сечение допусковой области. Параллельно с работой вычислительного блока 13 продолжается случайный перебор квантов первого и третьего внутренних параметров схемы, первого и четвертого и т.д. Таким образом, получают серию оптимальных двумерных сечений допусковой области относительно первого параметра. Первый вычислительный блок 13 проводит совместную обработку всей серии сечений, определяя максимально допустимый диапазон изменения первого параметра и его оптимальное для этой серии сечений номинальное значе"ние. При получении сечения области работоспособности первого и последнего параметров первый вычислительный блок 13 останавливает работу устройства домомента выдачи оптимального номинального значения первого...

Номер патента: 868779

Опубликовано: 30.09.1981

Авторы: Кляуз, Сидоров

МПК: G06F 11/00

Метки: блоков, области, работоспособности, электронных

...коммутатор 1 параметров выдает на блок 2 установки параметров сигнал на выполнение шага (3 на фиг. 2), а блок 5 управления нновь запускает блок 4 контроля на проверку условия работоспособности и т.д. Таким образом, вначале рабочая точка движется вдоль прямой, параллельной осиУ до входа внутрь области работоспособности (3-6 на Фиг.2). При пересечении границы (6 на Фиг. 2) условие работоспособности выполняется, блок 4 контроля вырабаты" вает сигнал "1", по которому БФГР 6 подает на блок 5 управления сигнал, разрешающий смену кода реверсивного счетчика 7 при выполнении последующих шагов, а блок 5 управления устанавливает реверсивный счетчик 7 в режим "Вычитание". Далее обеспечивается последовательность действий по сложению эа границей...

Номер патента: 871161

Опубликовано: 07.10.1981

Автор: Каплуов

МПК: G06F 7/548

Метки: постоянного, стабилизатор

...4 с опорным диодом 5., элемент 6 с нелинейным сопротивлением, которые являются основными деталями схемы, выпрямители 7 и 8 используются по своему назначению, резистор 9 служит871161 Формула изобретения Составитель С.ЧернышеваТехредМ.Рейвес Корректор Н.Швыдкая р Г.Петрова е/21 Тираж 943 Подписно ВНИИПИ Государственного комитета СССР по делам изобретений и,открытий 113035, Москва, Ж, Раушская наб., д..Проектная,для установки режима работы транзистора, резистор 10 для ограничения тока, резистор 11 для подстройки, конденсатор 12 выполняет роль Фильтра, а резистор 13 заменяет эквивалентную нагрузку.Показаннйе элементы схемывыполняют две Функции. Первая из них высокоточная стабилизация напряжения с погрешностью до 0,05 - 0,1% от выходного...

Номер патента: 871162

Опубликовано: 07.10.1981

Автор: Киселев

МПК: G06F 7/548

Метки: координат, цифровой

...цикл по содержимому регистров1, 2 по сигналам, вырабатываемым на выходах 17, 24 и 25 арифметического блока 7 (на выходе 17 выраба-тывается информационный сигнал С 17, а выходе 25 - управляющий сигнал .П 25 такой, что если арифметический 45 блок 7 занят вычислением, то П 25=1,а если - .свободен то П 25=0) и повходным управляющим и синхронизирующим сигналам:сигналам. управляющего двухразряд 50 убого кода . а 1 и а 2 (а 1 и а 2 разрядные цифры кода), поступающим с входов 8 на управляющие входы коммутатора 3 и арифметического блока 7;Управляющим сигналам П 9, П 10 и П 11 соответственно поступающим с входов 9, 10 и 11 на управляющие входы коммутатора 4, функционального. преобразователя б и на управляющий вход арифметического блока 7;импульсу...

Номер патента: 871163

Опубликовано: 07.10.1981

Авторы: Марин, Соловьев, Теплых

МПК: G06F 7/58

Метки: генератор, десятичных, последовательностей, псевдослучайных«, чисел

...и (И+1) импульсом производится запись первоначального состояния регистра: 3 из регистра 2 в ре 5 гистр 3. Начиная с (И+2) импульса,процесс формирования пачки чиселповторяется,С поступлением тактовых импульсовс генератора б производится записькомбинаций, соответствующих состоянию счетчика .5 в элементы 8 памятив двоичном позиционном коде, последнее достигается включением дешифратора 12 между счетчиком 5 и элементом 8 памяти. Причем занесение на 55 чальной комбинации производитсявторым тактовым импульсом, подаваемым с генератора б.При работе данного устройствапредусмотрено. соответствие временныхбО интервалов между генераторами 4 и 6тактовых импульсов.В режиме однократного формирования процесс,формирования пачки чисел аналогичен...

Номер патента: 871164

Опубликовано: 07.10.1981

Авторы: Беров, Гаршин, Домнин, Никишин

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...0 (если напряжение шума было меньше порогового напряжения (см. Фиг. 2, Е ). 40 Двоичная информация с выхода ЗУ 3 через усилитель мощности 11 поступает на выход генератора случайных чисел. Одновременно двоичная инфор" мация с выхода ЗУ 3. поступает на 45 информационный вход элемента И 7. При этом на тактовый вход элемента И 7 с выхода генератора б поступают стробирующие импульсы. Ца выходе элемента И 7 стробирующий импульс 50 появляется в том случае, если в этот момент в ЗУ 3 записана логическая 1 (см. Фиг. 2, б ). С выхода элемента И 7 импульсы подаются на счетчик 8, содержимое которого увенчивается на 1 с приходом импульса с элемента И 7, изменяясь в пределах от 0 до И/2, (ам. Фиг. 2 г). Одновременно стробирующий импульс с...

Номер патента: 871165

Опубликовано: 07.10.1981

Авторы: Кривоносов, Хритов

МПК: G06F 17/00

Метки: градуировки, информационно-измерительного, канала, реализации

...производят плавное изменение амплитуды сигнала Х. Блок управления частотой опро- О са 9 и блок управления скоростью изменения входного сигнала 10 управляют скоростью изменения амплитуды входного сигнала Х в соответствии с законом изменения производных в точках 1 градуировочной характеристики информационно-измерительного канала 3. Далее работа устройства осуществляется, как и прежде, до регистрации и запоминания параметров градуировочной характеристики ин Формационно-измерительного какала 3. На фиг. 3 показана схема устройства (второго варианта), реализующего настоящий способ. 65 Источник 1 входного сигнала подключен к входу эталонного измерительного преобразователя 2. Кроме того, источник 1 входного сигнала подключен к входу рабочего...

Номер патента: 871166

Опубликовано: 07.10.1981

Авторы: Емец, Зуб, Свирин, Стан

МПК: G06F 11/10

Метки: двоичного, кода, параллельного, четность

...вход элемента И 10 соединен с синхронизирующим входом 17, 35а выход - с синхронизирующим входомтриггера 6 разряда регистра,Выход элемента ИЛИ 5 младшего разряда соединен с первым входом элемента И 14, второй вход которого сое Одинен с входом 17. Выход элемента И14 соединен со счетным входом триг"гера 15 четности. Информационныйвход триггера б старшего разрядасоединен с выходом 0 16Входустановки всех триггеров в нулевоесостояние на чертеже не показан.Устройство работает следующимобразом.В исходном состоянии йрямые выходы отриггеров б - 9 и 15 установлены внулевое состояние, На входах элементов И 10 - 13 соединенных с прямыми выходами триггеров 6 - 9 установлены потенциалы, запрещающие прохождение сдвигающих импульсов на синхронизирующие...

Номер патента: 871167

Опубликовано: 07.10.1981

Авторы: Васин, Венгерский, Михайлов, Наумов, Польшикова, Соловьев, Ткаченко

МПК: G06F 17/00

Метки: диагностических, сигналов

...признакам, имеют значе 871167вие 0 остальные компоненты имеют значение 1.По сигналу генератора 3 на регистре 4 формируется адрес первого возмож ного состояния объекта под воздействием которого с блока 5 памяти на одну группу входов сумматора по вой 2подается эталонный двоичный век гор, на вторую группу - вектор входных признаков. На сумматоре по воГ 2 происходит суммирование векто ров Х и 7 . Результат суммированияв виде двоиччого вектора поступаетна одну группу входов блока 9 логического умножения, на вторую группувходов - запрещающий вектор Р . Результат логического умножения в 15виде двоичного вектора 2.поступаетв блок 6, где под воздействием сигнала с регистра 4 происходит присвоение овесов, соответствующих первому со"...

Номер патента: 873232

Опубликовано: 15.10.1981

Авторы: Костинский, Подгорнов, Рубанов, Фурман

МПК: G06F 3/02

Метки: ввода, информации

...блокируется выдача на выходную шину через блок элемен,уов И 5 содержимого счетчика 3. Счетчик 3 находится в режиме непрерывного счета, проходя все состояние от "0" до "2". Серия импульсов поступает также на вход первого элемента НЕ 2. На его выходевысокий потенциал присутствует в момент отсутствия импульса на его входеПри замыкании какой-либо клавиши на вход третьего элемента НЕ 9 поступает потенциал с соответствующего выхода дешифратора 4. Если в счетчике 3 в момент нажатия клавиши находится код, не соответствующий нажимаемой клавише, с выхода дешифратора 4 выдается высокий разрешающий потенциал, блокирующий через третий элемент НЕ 9 элемент И-НЕ 8. На выходе формирователя 7 продолжает оставаться потенциал, разрешающий работу...

Номер патента: 873233

Опубликовано: 15.10.1981

Авторы: Кечашин, Панов

МПК: G06F 3/02

Метки: бесконтактная, варианты, ее, клавиша

...магнитов 12 и 14. При этомгоризонтальная плоскость магниточувствительного элемента 13 пересекается, магнитными силовыми линияминеподвижного дискового магнита 14.При нажатии на кнопку 9 подвижный дисковый магнит 12 начинает поворачиваться вокруг диамагнитной оси 15, сближаясь одним концом с неподвижным дисковым магнитом 14. При этом магнитный поток, проходящий через магйиточувствительный элемент 13, уменьшается, При снятии усилия с кнопки 9 подвижный дисковый магнит 12 вместе с кнопкой 9 под действием магнитных сил отталкивания возвращается в исходное положение.Положительный эффект от внедрения клавишного устройства заключается в том, что получение достаточного перепада индукции сочетается с высокой надежностью, долговечностью,...

Номер патента: 873234

Опубликовано: 15.10.1981

Авторы: Кашко, Слизкой, Тарануха, Шихалеев

МПК: G06F 3/153

Метки: информации, лучевой, отображения, трубки, экране, электронно

...отклонения 6 подключен к отклонякщей катушке 7 ЭЛТ и через элемент обратной связи 8 с инвертирующим входом усилителя отклонения 6. Неинвертирующий вход усилителя отклонения 6 через ключ 9 соединен с выходом отклоняющей катушки 7 ЭЛТ, причем управляющий вход ключа 9 подключен к формирователю 1 импульсов. Неинвер" тирующий вход усилителя отклонения 6 через шунтирующий элемент 10 связан с шиной нулевого потенциала. Выход отклоняющей катушки 7 ЭЛТ связан через компенсирующий элемент 11 также с шиной нулевого потенциала.Устройство работает,спедующим образом.При построении иэображения на входы цифро-аналоговых преобразователей 4 поступают коды проекций отрезков Р и Р, а также координаты начальной тоЧки Хви 3, Эти коды преобразуются в...

Номер патента: 873236

Опубликовано: 15.10.1981

Авторы: Кюздени, Терлецкий

МПК: G06F 7/04

Метки: сравнения, чисел

...после ввода этих кодов в устройство все триггеры 1 и 2 находятся в состоянии "О", сигнал "О" снят также с выхода элемента ИЛИ 4 и с вы" ходов соединенных последовательно элементов ИЛИ 3 и ЗАПРЕТ 5, а на Выходной шине 9 А-Б появляется сигнал ф 1" с выхода элемента ИЛИ-НЕ 6. Если сравниваемые коды не совпадают хотя бы в одном разряде сравнения и при этом А 7 Б, то триггер 1 этого разряда находится в состоянии "1 ф. Сигнал "1" с выхода этого триггера одновременно поступает на другие входы или могут быть вторые ипоследующие входы) установки в состояние "О" синхронных триггеров 2 всех младших разрядов сравнения на вход элемента ИЛИ 3. С выхода элемента ИЛИ 3 сигналечерез элемент ЗАПРЕТ 5, на инверсном входе которого при этом есть сигнал "0",...

Номер патента: 873237

Опубликовано: 15.10.1981

Автор: Майзель

МПК: G06F 7/04

Метки: классов, остаточных, системе, сравнения, чисел

...14 через элемент ИЛИ 11 триггер 10 устанавливается в единичное состояние. Тем самым разрешается .прохождение информации через элементы И группы 2 и 24 каждой ячейки анализа. В результатечерез элементы ИЛИ 3. на суммирующие входы сумматоров 4 ячеек анализа подается код из регистра 5 а. на вычитающие входы - код из регистра б. Таким образом вычисляется разность А - В параллельно во всех модулях системы остаточных классов, т.е. определяются числагде1;,- 1 -модуль системы остаточныхклассов.Дальнейшая работа устройства определяется работой блока сравнения на равенство 7. Если блок сравнения на равенство 7 зафиксировал равенство всех чисел д между собой, то он через элемент И 13 разрешает прохождение любого из чисел 4,с выхода элемента ИЛИ...

Номер патента: 873238

Опубликовано: 15.10.1981

Автор: Гуменюк

МПК: G06F 7/49

Метки: коде, сумматор

...1 соединены с выходными шинами 5 устройства. Первая группа входов регистра 1 соединена со входной шиной установки 6 устройства; 60 являющейся шиной предварительной установки в 11 всех триггеров регистра 1, вторая группа входов ре гистра 1 соединена с выходами шифратора 2, выходы матрицы 3 сложения соединены со входами шифратора 2и блока переноса 4, входы матрицы 3соединены со входными шинами 7 и 8устройства,Регистр 1 представляет собой группу из Ю триггеров, единичные входы которых образуют первую группу входов регистра 1, а нулевые - вторую группу входов регистра 1. фЕдиничные выходы триггеров образуют группу выходов регистра 1. Шифратор 2 это группа из Н многовходовых элементов ИЛИ, входы которых соединеныс определенными входами...
