G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 1203535

Опубликовано: 07.01.1986

Автор: Герасимов

МПК: G06F 17/10

Метки: импульсных, кодирования, сигналов, функционального, широтно

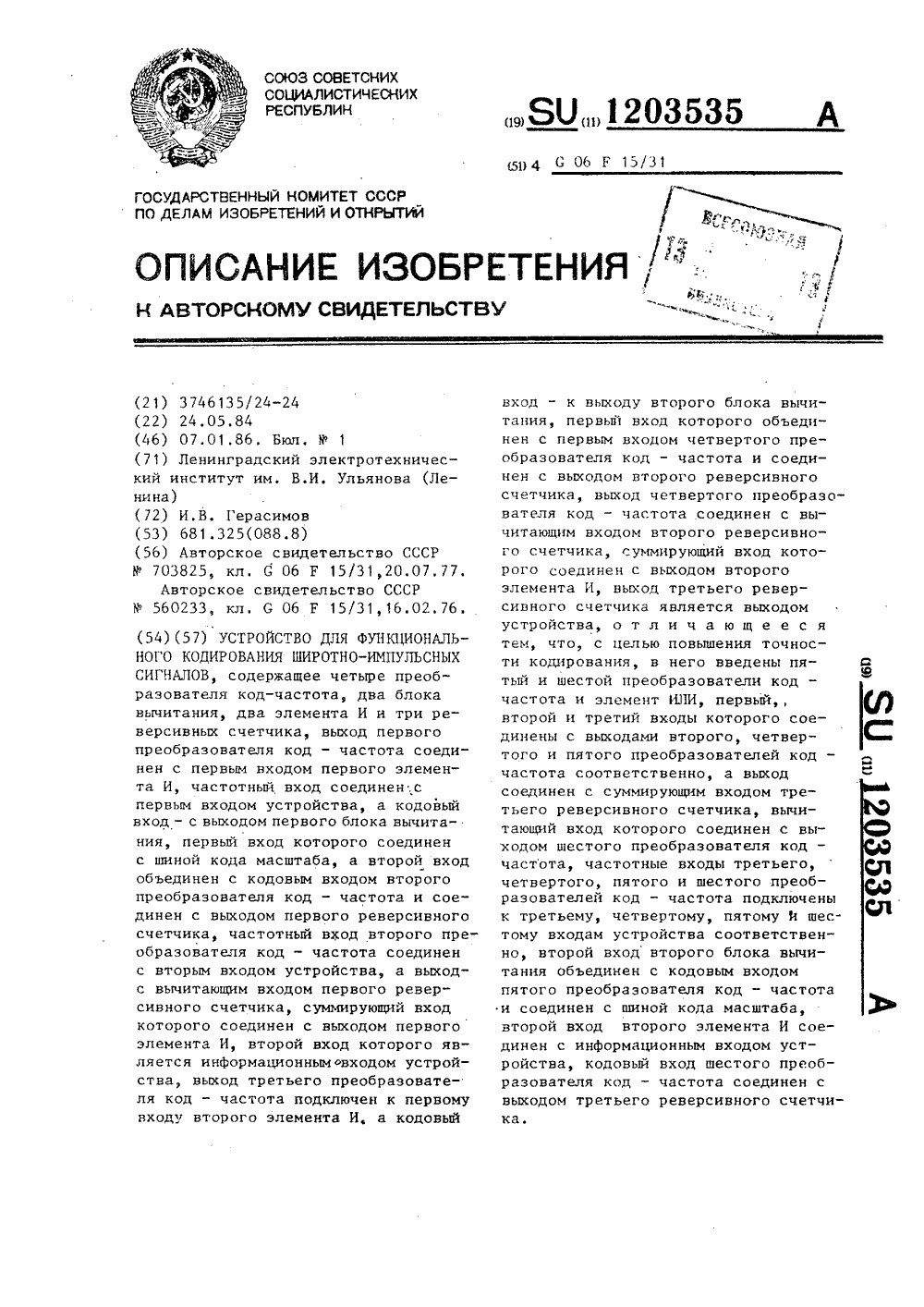

...образом. 25В исходный момент времени счетчики 9-11 обнулены. На шину 22 пода-. ется код масштаба, на вход 15 - широтно-импульсный сигнал с относительной длительностью О , а на входы ЗО 16 - 21 - соответственно импульсные последовательности опорных частот для исключения наложения импульсных сигналов данные опорные последовательности должны быть сдвинуты по фазе одна относительно другой на время, равное или превышающее время срабатывания реверсивных счетчиков 9-11. Преобразователи 1-6 код - частота осуществляют линейное преобразование кода в частоту, т.е, вырабатывают импульсные последовательности с частотами, средние значения которых пропорциональны соответствующим управляющим кодам, и могут быть выпол- . нены в виде двоичных...

Номер патента: 1203536

Опубликовано: 07.01.1986

Авторы: Виноградов, Шабаков

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, спектра, уолша, функциям

...счетчиком 3 на накопление за время положительньгхзначений соответствующейсеквенты;М - число импульсов, подсчитанных счетчиком 3 на вычитаниеза время отрицательных значений соответствующей секвенты Уолша.В момент окончания генерированияполной системы функций УолШа генератор 4 функций Уолша на своем выходе окончания работы вырабатывает импульс, который поступает на входы обнуления всех реверсивных счетчиков 3 и тактовые входы регистров 5. По его команде показания каждого счетчика 3 переписываются в соответствуюший регистр 5, где фиксируются а сами счетчики 3 обну-, ляютс яФормула изобретенияАнализатор спектра по функциямуолша, содержащий генератор тактовых импульсов, выход которого подключен к входу синхронизации генератора...

Номер патента: 1203537

Опубликовано: 07.01.1986

Авторы: Крупнов, Парфеев

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, спектра, уолша, функциям

...сигналов.Целью изобретения является упрощение схемы.На чертеже представлена функциональная схема анализатора спектра.Анализатор содержит генератор 1импульсов, блок 2 делителей частоты,счетчик 3, аналого-цифровой преобра.зователь 4, генератор 5 функций Уолша, накапливающий сумматор 6, кольцевой регистр 7 сдвига, сумматор-вычитатель 8, коммутаторы 9-13, группурегистров 14 сдвига и блок 15 регистрации результата.Анализатор спектра работает следующим образом.Вычисление коэффициентов разложения анализируемого сигнала по наборуортонормированных функций Уолша осуществляется в соответствии с выражением 2(СЕ ИЫ)" 1;, (1)1где С - К-й коэффициент разложения,х - шаг вычисления, 1=1,22(п) ри - наивысший порядок функцииУолша;М (1.). - значение...

Номер патента: 1203538

Опубликовано: 07.01.1986

Авторы: Куликов, Тарасов, Филимонов

МПК: G06F 11/24

Метки: объектов, радиоэлектронных

...индикации. ройства осуществляется в реальном масштабе времени, циклически с перлодом опроса объектов 1; . В свою оче,редь, каждый из периодов Т состсит из периодов опроса параметров Т.31,а . Таким образом, каждый 1 -й параметр 1 -го объекта,=1, , контролируется с периодом Т , что следует считать единичным измерением. Таким образом, контроль множества объектов и параметров реализуется с использованием принципа временного разделения. Управляющие сигналы с выхода. делителя 31 частоты включают сигналы А , определяющие номер объекта, сигналы С, - С, определяющие номер параметра, сигналы 5, 5 и б, определяющие взаимодействие и функционирование отдельных блоков устройства.От датчиков параметров, характеризующих текущее техническое состояние...

Номер патента: 1203540

Опубликовано: 07.01.1986

Авторы: Баранник, Макрушин, Макрушина, Поляков, Шапошников

МПК: G01R 31/02, G06F 11/14

Метки: монтажа, проверки, электрического

...2 одной из групп 1, который по электрически связанным цепям контролируемого объекта поступает на несколько входов коммутаторов 3. На остальных входах коьыута-торов остается логическая "1", Поскольку в счетчик 10 также записанопорный адрес, с его выхода поступающий на входы дешифратора 5 и адресные входы коммутаторов 3, сигнал свыхода дешифратора 2 (опорной точки)через коммутатор 3 проходит на одиниз входов элемента И-НЕ 11, открытого по остальным входам. На его выходе появляется сигнал логической"1", поступающий на первый информационный вход триггера 15, соединенныйпо схеме И с вторым информационнымвходом, запертым в это время сигналомлогического "0" с выхода схемы 6 сравнения, так как на ее входы поступают равные адреса, и на...

Номер патента: 1203595

Опубликовано: 07.01.1986

Автор: Протасеня

МПК: G06F 13/00

Метки: буферное, запоминающее

...которого соединен с входом второго элемента НЕ, выходы элементов И третьей группы подключены к входам второго элемента ИЛИ, выход которого и выход элемента задержки являются соответственно информационным и управляющим выходами блока считывания, выходами сброса которого являются выходы элементов И четвертой группы, вторые входы которых, четвертые входы блоков сравнения и вход формирователя сигналов считывания являются соответственно другими управляющими входами блока считывания. 2ное устройство содержит входные регистры9, регистры 10 данных, выходной регистр11, блок 12 записи, блок 13 считывания,формирователь 14 тактовых импульсов, первую 1 5 и вторую 16 группы элементов ИЛИ.Блок 12 записи (фиг. 2) содержит первую 17 и вторую 18...

Номер патента: 1205084

Опубликовано: 15.01.1986

Авторы: Данилин, Иткис

МПК: G06F 11/00

Метки: параметров, систем, сложных

...26 и второй 25 вольтметры с общей шиной устройства.В блоке 5 дешифрации первый 27 и второй 28 дешифраторы соединены входами с информационными входами входами - со стробирующим входомблока 5 дешифрации, выходы первого дешифратора 27 соединены с соответ05084 бимпульсов и счетчика 31, входящихв состав синхронизатора 6 (фиг,6).Нарастающие во времени двоичные кодыпоступают с выходов синхронизатора 6на входы коммутатора 1 и управляютпоследовательным во времени подключе -10 15 20 25 30 Устройство работает следующимобразом,Контролю подлежат параметры например, (температура, влажность и т.д,)40в распределенных в пространствеконтролируемых точках. Требуется определить нахождение текущего значения Ч параметров в заданных пределах допуска Ч - Ч ( Ч...

Номер патента: 1205135

Опубликовано: 15.01.1986

Авторы: Дронов, Когге

МПК: G06F 1/04

Метки: импульсов, распределения

...3.Импульсы с выхода элемента ИЛИ 15 поступают также на К -вход 3 К-триггера 5, который по переднему фронту поступающего импульса подтверждает нулевое состояние триггера и удерживает его в этом состоянии до тех пор, пока с выходов дешифратора 3 поступают сигналы в строго определен 1205135ной последовательности, так как 3 К триггер 5, управляемый задним фрон- - том входных импульсов, поступающих с тактового входа 17 устройства через элемент 16 НЕ на Информационный вход Э и синхровход С, не переключается в единичное состояние, потому что в этот момент времени уже присутствует передний фронт очередного импульса, поступающего с выхода элемента ИЛИ 15 на вход 3 К -триггера 5, который удерживает триггер в нулевом состоянии.В случае...

Номер патента: 1205136

Опубликовано: 15.01.1986

Авторы: Пичугин, Филиппов

МПК: G06F 3/02

Метки: ввода, информации

...1 или1 1, 1 на фиг.2) . Таким образом, последовательно во времени выбирается и опрашивается каждая дифференцирующая цепь клавиатуры 8.Так как выходные сигналы второго дешифратора 5 через элемент ИЛИ 4 стробированы частотой генератора 1 тактовых импульсов, а переключение выходов второго дешифратора 5 осуществляется за время, равное И тактам генератора 1 тактовых импульсов за счет того, что вход счетчика 3 подключен к генератору 1 тактовых импульсов через делитель 2 частоты, то на информационный вход каждой выбранной дифференцирующей цепи клавиатуры 8 поступает н импульсов высокого и низкого уровней, и ь сигналов с выхода выбранной дифференцирующей цепи поступают на один из информационных входов интегратора 9 (один из эмиттеров...

Номер патента: 1205137

Опубликовано: 15.01.1986

Автор: Белоусов

МПК: G06F 5/00

Метки: двоично-десятичный, двоичного, кода

...соединены с входами (6+4) -х разрядовпреобразователя,Кроме того, в преобразователеблок десятичной коррекции содержит четыре элемента НЕ и десять элементов И-НЕ, причем вход первогоразряда блока десятичной коррекциисоединен с первыми входами первого, второго и третьего элементов И-НЕи через первый элемент НЕ соединенс первыми входами четвертого и пятого элементов И-НЕ, вторые входы,.разряда блока десятичной коррекции,с первым входом шестого элементаИ-НЕ и вторым входом третьего элемента И-НЕ, а через второй элемент НЕсоединен с вторым входом первогоэлемента И-НЕ и первым входом седьмого элемента И-НЕ, второй вход которого соединен с входом второгоразряда блока десятичной коррекции, с вторыми входами второго и шестого элементов И-НЕ и с...

Номер патента: 1205138

Опубликовано: 15.01.1986

Автор: Бантюков

МПК: G06F 7/04

Метки: сравнения, чисел

...и инверсным 5 - входом второго Ю - триггера, Э - входы первого и второго 2 - триггеров подключены к шине нулевого потенциалаустройства, входы синхронизации Э -триггеров подключены к входу начальной установки устройства.1205138 Составитель В.ГороховТехред А.Ач Корректор Г.Решетник Редактор Е,Копча Заказ 8536/51 Тираж 709 Подписное . ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г, Ужгород, ул.Проектная,4 Изобретение относится к автоматике и вычислительной технике иможет быть использовано в узлахавтоматики и системе управления,Цель изобретения - упрощениеустройства.На чертеже изображена схема устройства,Устройство содержит элементы НЕ 1 и 2, элементы И-НЕ 3...

Номер патента: 1205139

Опубликовано: 15.01.1986

Автор: Духнич

МПК: G06F 7/544

Метки: вектора, модуля, трехмерного

...выход первого регистра аргумента соединен с входом уменьшаемого вычитателя, вход вычитаемого которого соединен с выходом сдвига на (2 1 + 1) разрядов первого сдвигателя ( - номер итерации, 1 = 1 р), .выход сдвига наразрядов которого соединен с первыми информационными входами четвертого и пятого сумматоров-вычитателей, вторые информационныевходы которых соединены с выходами сдвига на 2 + 1 разрядов второго и третьего сдвигателей соответственно, выходы сдвига наразрядов которых соединены с первыми входами шестого и первого сумматороввычитателей соответственно, выходпервого сумматора-вычитателя является выходом значения модуля вектораустройства, второй информационныйвход шестого сумматора-вычитателясоединен с выходом вычитателя, авыход...

Номер патента: 1205140

Опубликовано: 15.01.1986

Авторы: Асатиани, Кублашвили, Мирианашвили, Смородинова, Чачанидзе

МПК: G06F 7/548

Метки: вычисления, косинуса, синуса, функций

...константы/ . В результате этого на информационных выходах сумматора-вычитателя 23 образуется значение х-, а на информационных 140 Ьвыходах сумматора-вычитатсля 26Зпзначение - -х, Если аргумент х на 2ходится в третьем квадранте, то наинверсном знаковом выходе сумматоравычитателя 26 имеем единичный сигнал,и на очередном такте при помощи единичного сигнала с второго выходарегистра 7 через элементы ИЛИ 6 иИ 35 триггер 31 устанавливается вединичное состояние, Вследствие этого единичный сигнал формируется навыходе элемента И 48, который черезэлемент ИЛИ 55 меняет состояние триггера 11, так как ь 1 п х и соь х в третьем квадранте отрицательны. Дальнейшее функционирование устройствадля вычисления функций синуса и косинуса осуществляется...

Номер патента: 1205141

Опубликовано: 15.01.1986

Авторы: Добрыдень, Пузько

МПК: G06F 7/62

Метки: времяимпульсный, умножитель

...установки в ноль второго счетчика 13, второй вход четвертого элемента И 7 соединен с выходом пятого элемента И 8, первый вход которого соединен с выходом первого элемента ИЛИ 17 и с первым входом второго элемента ИЛИ 18, второй вход пятотого элемента И 8 соединен с инверсным выходом первого триггера 2 и с вторым входом второго элемента ИЛИ 18, третий вход пятого элемента И 8 соединен с инверсным выходом второго триггера 3 и с третьим входом второго элемента ИЛИ 18, выход которого соединен с вторым входом второго зле мента И 5, входом элемента НЕ 20 и является выходом умножителя, первый вход шестого элемента И 9 соединен с прямым выходом первого триггера 2, первым входом седьмого элемента И 10 и первым входом третьего элемента ИЛИ 19,...

Номер патента: 1205142

Опубликовано: 15.01.1986

Авторы: Майзельс, Поздняков

МПК: G06F 9/00

Метки: обращением, памяти, сверхоперативной

...входы 18адреса записи результата устройства,19 адреса индекса устройства, 20 адреса базы устройства, 21 признаказаписи адреса результата, 22 признаказаписи индекса и базы, 23 признаказаписи результата в смежные ячейкипамяти устройства, выход 24 признаказапрета обращения устройства, вход25 тактовых импульсов устройства.Устройство работает следующим образом.В качестве сверхоперативной памяти используются регистры общего назначения ЕС ЭВМ,Структура команд, принятых в ЕСЭВМ, требует следующей последовательности действий: выборка команд изпамяти и распаковка команд; формирование адреса и выбор операнда, например, для команд формата РХ адресоперанда формируется путем сложениябазы и индекса, хранящихся в регистрах общего назначения с...

Номер патента: 1205143

Опубликовано: 15.01.1986

Авторы: Заблоцкий, Самусев, Яскульдович

МПК: G06F 9/50

Метки: данных, организации, очередей, элементов

...двоичных кодов адресов, Приоритетные очереди элементов данных, когда реализуется принцип входят в произвольном порядке5 1 О 20 25 30 35 40 45 50 55 каждого считанного элемента данныхс приоритетом вводимого в очередь выходят в порядке, определяемом присвоенным приоритетом", при решении задач буферизации, и любые очереди при решении задач управления организуются в устройстве путем построения в блокеодносвязного списка элементов данных, элементы которого упорядочиваются соответст. вующим образом благодаря записи в каждую ячейку блока 1, в которую записан предыдущий элемент списка, в определенной группе разрядов (месте) ячейки, кода указателя, указывающего на адрес ячейки, где записан последующий элемент списка. Элементы списка...

Номер патента: 1205144

Опубликовано: 15.01.1986

Автор: Богатырев

МПК: G06F 9/50

Метки: заданий, процессорам, распределения

...входам усилителей,выход элемента задержки подключенк входу запуска блока. Блок выделений наименьшего кода(фиг.2) содержит в триггеров 13, п 1схем 14 сравнения, щ мультиплексоров15, п магистральных усилителей 16,счетчик 17, элемент 18 задержки игенератор 1 9 тактовых импульсов, приэтом первые информационные входы 8блока подключены к информационнымвходам триггеров 13, синхровходы которых подключены к входу обнулениясчетчика 17, входу запуска генератора 1 9 импульсов и к выходу элемента18 задержки, входы обнуления триггеров - к выходам соответствующих схем14 сравнения, первые входы которыхподключены к выходам мультиплексора15 и к информационным входам усилителей 16, а в горые - к объединенныммежду собой выходам 20 усилителей...

Номер патента: 1205145

Опубликовано: 15.01.1986

Авторы: Антонюк, Харцхаев

МПК: G06F 13/36, G06F 9/50

Метки: многоканальное, приоритетное

...опроса на первый вход элемента ИЛИ-НЕ 3 в 1 -ом канале на выходе 12 формируется сигнал логической единицы. Снятие сигнала опроса с выхода 13 приводит устройство в исходное сос 452тояние, При одновременном поступлении нескольких запросов запрос свысшим приоритетом блокирует прохождение сигнала опроса в канал с болеенизким приоритетом,Второй режим - режим принудительного опроса каналов. При высокой активности каналов с высшими приоритетами могут возникнуть ситуации, когда какие-либо каналы не подключаютсяиз-за их низкого приоритета,Если за максимально возможноевремя, определяемое счетчиком 6, который совместно с генератором 8 выполняет функции блока времени, произошел опрос какого-либо канала, тосигнал с выхода элемента ИЛИ-НЕ...

Номер патента: 1205146

Опубликовано: 15.01.1986

Авторы: Логачев, Фельдман

МПК: G06F 11/07

Метки: перезапуска, эвм

...ЭВМв контуре управления на второй входформирователя 8 поступает нулевойуровень сигнала, означающий, что номиналы источника питания ЭВМ соответствуют норме, сигнал аналогичногоуровня с второго выхода формирователя 8 поступает на первый вход шифратора 1, на второй вход которого поступает также сигнал нулевого уровня, что оэначает отсутствие ошибокв работе ЭВМ. На единичный входтриггера 5 поступают сигналы преры"вания от таймера, который необходим3 1 при работе н режиме реального времени, На прямом выходе триггера 5 при этом устанавливается единичный уровевь, который поступает на третий вход шифратора 1, с выхода которого адрес соответствующей микрокоманды заносится н регистр 2 адреса микро- команд, в соответствии с содержимым которого...

Номер патента: 1205147

Опубликовано: 15.01.1986

Авторы: Телешинин, Фарбер, Федоров

МПК: G06F 7/60

Метки: округления, чисел

...предназначено для округления многоразрядных чисел до малоразрядных и может быть использовано в специализированных цифровых вычислительных машинах для решения задачкорреляционного анализа случайных процессов (вычисление математического ожидания, дисперсии и других характеристик), а также в стохастических вычислительных машинах.Цель изобретения - повьппение точности путем обеспечения тождественного равенства нулю математического 15 ожидания ошибок округления.На фиг. 1 изображена схема устройства для округления чисел; на фиг,2- ,временная диаграмма импульсов на тактовых входах устройства для округ ления чисел.Устройство для округления чисел содержит счетчик 1, регистр 2 отбрасываемой части, элемент ИЛИ 3, схему 4 сравнения, группу 5...

Номер патента: 1205148

Опубликовано: 15.01.1986

Авторы: Водолазкий, Долбак, Конищев, Смирнов

МПК: G06F 11/26

Метки: проверки, программ, сбое, устойчивость

...элемент И 2, сигнал с выхода таймера 8 является сигналом запуска для блока 4, который в каждом периоде запуска увеличиваетзначение адреса имитации сбоя нашаг сбоя первоначальное значениеадреса сбоя равняется А , В частном случае шаг сбоя может равняться длине команды.По завершении вычисления адреса имитации сбоя на выходе окончания работы блока 4 появляетсясигнал, который переводит триггер 6 в нулевое состояние, при этом единичный уровень с его инверсного выхода поступает на второй входэлемента И 2.При совпадении кодов на входахсхемы 9 сравнения последняя выдает сигнал, который переводит триггер 7 в нулевое состояние, при этом нулевой уровень с его прямого выхода закрывает элементы И 1 и элемент И 2, и устройство завершает...

Номер патента: 1205149

Опубликовано: 15.01.1986

Автор: Алехин

МПК: G06F 13/00

Метки: вывода, информации

...осуществляет поочередное включение ключевых элементов блока 12. При этом на электроды строк 11 матричного экрана 1, соответствующих ярким фрагментам изображения с ключевых элементов блока 7, поступают анодные напряжения вклю 45 чения 7 а на электрод столбца 15, соответствующего воспроизводимому столбцу изображения, поступает с ключевого элемента блока 12 нулевое напряжение. На остальных электродах столбцов напряжение составляет 149 4сечения включенных электродов строк - и столбца с нулевым напряжением возникает свечение газовых разрядов, а на экране воспроизводится кадр иэображения. Для создания немерцающего изображения блок 6 синхронизации повторяет воспроизведение кадров с частотой 50-70 Гц. Требуемую часто-, ту разверток задает...

Номер патента: 1205150

Опубликовано: 15.01.1986

Авторы: Афанасьев, Олесов, Тужилин, Шпиев

МПК: G06F 11/30

Метки: внешнего, имитатор, устройства

...сопряжения или с пульта 5 оператора (не показаны) при антономной работе имитатора, а через шину9 - управляющие сигналы.Входной блоккоммутации служитдля мультиплексирования при автономной и автоматической работе имитатора входных сигналов: девятираэрядных информационных слов, сигналов( УПР ЗП), тактовых импульсов ТМ.В рассматриваемом примере реализации имитатор ориентирован для записии выдачи в устройство сопряжениятрех байтов данных, вследствие чегоблок 2 регистров информации содержиттри девятиразрядных регистра. Выходной блок 4 коммутации служитдля выдачи трех байтов данных иэ блока 2 в устройство сопряженияАдресация к блоку 2 регистров информации и к выходному блоку 4 коммутации осуществляется соответственно 30 из блока 5 по...

Номер патента: 1205151

Опубликовано: 15.01.1986

Авторы: Глущенко, Дудыкевич, Котыло, Пархуць

МПК: G06F 17/10

Метки: функциональный, цифровой

...схема цифрового функциональногопреобразователя; на фиг. 2 - временные диаграммы работы схемы импульсного вычитателя, состоящего иэ 2 - 15триггера и элемента ИЛИ.Цифровой функциональный преобразо ватель содержит вход 1, счетчик 2,умножитель 3 с первым 4 и вторым 5входами, накапливающий сумматор 6, 20элемент ИЛИ 7 с входами 8 и 9 и выходом 10, а также 2 -триггер 11 свходами 12 и 13,Цифровой функциональный преобразователь работает следующим образом.В исходном состоянии накапливающий сумматор 6 находится в единичном состоянии, в счетчик 2 предварительно записано число а . Приращение 3 х входной импульсной последовательности Х , поступающей навход 1, вызывает появление на выходе10 элемента ИЛИ 7 приращение 3 е импульсной...

Номер патента: 1205152

Опубликовано: 15.01.1986

Автор: Колюскин

МПК: G06F 17/17, H03H 17/00

Метки: фильтр, цифровой

...вырабатывает сигнал концаобработки очередной выборки послеотсчета циклов В, открывая третийэлемент И 25. Зтими же (фиг. Зе)импульсами осуществляется сдвиг О на один разряд вправо операндов,хранящихся в регистрах сдвига 1.1 -1.1 и фиксация очередного -го)среза операндов 2,22в Иразрядном регистре 2 среза. Зафиксированйый в регистре 2 срез анализируется 0 входовым элементомИЛИ 8, При этом возможны две ситуации.Все.разряды в регистре среза 2 имеют нулевые значения. Тогдана выходе элемента ИЛИ 8 присутствует нулевой уровень,15 -триггер2 остается в нулевом состоянии,первый элемент И 23 закрыт, второйэлемент И 24 открыт. В этом случаетактовый импульс (синхроимпульс) непроходит через первый элемент И 23.на второй выход 18 блока 11, поэтому...

Номер патента: 1205153

Опубликовано: 15.01.1986

Автор: Хейфец

МПК: G06F 17/17

Метки: аппроксимирующий, функциональный

...Формул (6). Сигналами навыходах 45 и 46 распределителя 18импульсов эти слагаемые записываются в накапливающие сумматоры 27 и28. Сигналом на выходе 48 распределителя 18 импульсов осуществляетсязапись вычисленного значения Х врегистр 30 и одновременно этот сигнал изменяет содержимое реверсивного счетчика 16 и иэ блока 19 памятиначинается выборка следующей ординаты сплайна, Аналогичный процесспроисходит до тех пор, пока вычисленное значение Х не станет равнымзначению аргумента, записанному врегистре 6 (момент времени СФиг. 4), При этом на выходе 41 блока сравнения кодов появляется сигнал "1 ", по которому осуществляетсязапись вычисленного значения У врегистр 3 и обнуление счетчиков 62и 63 (фиг. 3) распределителя 18 импульсов....

Номер патента: 1205154

Опубликовано: 15.01.1986

Авторы: Белогородский, Зеленков, Зырянова, Зюзин, Ильин, Мирошниченко

МПК: G06F 17/18

Метки: изменения, процессов, свойств, случайных

...первому столбцуматрицы, так как переключение адреса по строкам происходит с приходомкаждого импульса.с генератора 4 импульсов, Коды значений М;(1,) с выхода бпока 3 памяти поступают в регистр 5 сдвига и в сумматор 6,Спустя 11 тяктов в регистре 5 сдвига будут записаны значения первогостолбца матрицы, а в сумматоре 6вычислена оценка Код этой оценки перепишется вприемный регистр блока 7 вычитанияпо его первому входу.В следующие и тактов блока 3 па-,мяти выводится второй столбецМ;(1 ), так кяк счетчик 40 адресастроки переключается импульсом переполнения счетчика 33 адреса столбца в другое состояние. При этом значения х; (1 с;пигают последовательно на выход записанные ранее в регистре 5 сдвига значения х;(1,) , которые поступают на...

Номер патента: 1205155

Опубликовано: 15.01.1986

Авторы: Смирнов, Шарипов

МПК: G06F 17/18

Метки: дисперсии, определитель, цифровой

...10 - 6 Аг, а на выходе блока 11 - число 2 А, которое равно дисперсии 02 двух элементов выборки, Зто число поступает на вход вычитания реверсивного счетчика 12, в котором оно записывается в дополнительном коде.С выхода окончания преобразования аналого-цифрового преобразователя 7 в блок 14 переключения режимов поступают сигналы об окончании каждого элемента выборки Х;, По этим сигналам начиная с второго элемента выборки Х блок 14 переключения ре 2жимов формирует сигнал управления, который поступает на первый управляющий вход ключа 18. Ключ 8 открывается и:импульсы с генератора 19 поступают на вход суммирования реверсивного счетчика 12, а также на входы делителя 15 частоты и элемента 16 запрета. Злемент 16 запрета срабатывает в моменты...

Номер патента: 1205156

Опубликовано: 15.01.1986

Авторы: Брейтман, Литвин, Мартинкевич

МПК: G06F 17/18

Метки: нахождения, функции, экстремумов

...устройства в результате получения решения для произвольных начальных точек,На чертеже представлена функциональная схема предлагаемого устройства.Устройство содержит блок 1 задания параметров функции, генератор 2 тактовых импульсов, счетчик 3 адреса, первый 4 и второй 5 блоки памяти, логарифмический преобразователь 6, первую схему 7 сравнения, второй умножитель 8, регистр 9, группу элементов ИЛИ 10, квадратор 11, первый умножитель 12, экспоненциальный преобразователь 13, третий 14 и четвертый 15 умножители, первый 16 и второй 17 накапливающие сумматоры, первый 18 и второй 19 .ключи, блок 20 вычисления обратной величины, вторую схему 21 сравнения, пятый умножитель 22, третий ключ 23, вычитатель 24 и обратный 1логарифмический...

Номер патента: 1205157

Опубликовано: 15.01.1986

Авторы: Куликов, Тарасов, Филимонов

МПК: G06F 11/14

Метки: объектов, радиоэлектронных

...связи усилителя, АЦП 4 преобразует напряжение с выхода нормализатора в цифровой двоичный код. Накопитель 5 производит запись и хранение значений последних 11 измерений по каждому ш параметров всех Ь объектов контроля, Накопитель содержит Ь ш И ячеек памяти, Записью и считыванием слов в накопителе управляют сигналы А, С, Б, и Б делителя 19. В умножителе 11 и сумматоре 12 производится расчет оцененного значения )-го параметра П в соответствии с выражением:И=,Е а1, з.=1,1;,) =1,ш ( 1 )1-1где И - объем выборки (количествоизмерений);П - результат 1 -го измерения111 -го параметра;а - коэффициент оценки резуль 1тата 1 -го измерения.В умножителеи сумматоре 8 производится расчет экстраполированного значения 1-го параметра 11 в...
