Рамочная антенна
Номер патента: 385365
Опубликовано: 27.08.2001
Авторы: Алексеев, Гольбрайх, Диманис, Сорин
МПК: H01Q 7/00
Рамочная антенна для приема излучения, например, от медицинских радиокапсул, содержащая несколько активных рамок с конденсаторами, расположенных на некотором расстоянии одна от другой, отличающаяся тем, что, с целью повышения эффективности антенны при любой ориентации радиокапсул, на активные рамки наложены с частичным перекрытием их площади пассивные рамки, настроенные на полосу принимаемых частот.
Способ получения модифицирующей добавки на основе гидролизного лигнина для лакокрасочных материалов
Номер патента: 1378338
Опубликовано: 27.10.1996
Авторы: Мельник, Сорин, Форостян, Щербаков
МПК: C09D 5/08
Метки: гидролизного, добавки, лакокрасочных, лигнина, модифицирующей, основе
Способ получения модифицирующей добавки на основе гидролизного лигнина для лакокрасочных материалов, отличающийся тем, что, с целью повышения тиксотропных свойств лакокрасочных материалов, гидролизный лигнин последовательно обрабатывают омагниченной и электроактивированной водой при щелочном рН до отсутствия в лигнине анионов кислот и затем измельчают при 400oС в противоточной струйной мельнице при давлении 1 атм до частиц размером 5 12 мкм.
Сырьевая смесь для изготовления огнезащитного покрытия
Номер патента: 1720247
Опубликовано: 27.08.1996
Авторы: Воробьев, Ланцова, Мурашкевич, Савицкая, Силантьев, Смирнов, Сорин
МПК: C04B 28/34
Метки: огнезащитного, покрытия, смесь, сырьевая
Сырьевая смесь для изготовления огнезащитного покрытия, включающая фосфатное связующее, каолин, вермикулит и мел, отличающаяся тем, что, с целью улучшения адгезионных свойств покрытия, повышения эластичности, прочности на удар и трещиностойкости, она содержит в качестве фосфатного связующего силикофосфатную водную композицию, модифицированную триэтаноламином или полиакриламидом и дополнительно искусственный графит и тетраборат натрия при следующем соотношении компонентов, мас.Силикофосфатная водная композиция 58-72Каолин 4,2-10,0Вермикулит 6,0-8,0Мел 3,0-5,5Искусственный графит 5,0-10,0Тетраборат натрия 7,0-12,0
Устройство для базирования палеты с коническими отверстиями
Номер патента: 1804997
Опубликовано: 30.03.1993
Авторы: Егоров, Сорин
МПК: B23Q 3/00
Метки: базирования, коническими, отверстиями, палеты
...через вертикальные оси гнезд 4 и 5, совпадает с продольной плоскостью симметрии призматического паза. В коническом отверстии 10 гнезда 4 и в призматическом пазу 11 гнезда 5 установлены. сферические фиксирующие элементы 12, выполненные в виде шаров, предназначенных для базирования палеты 13 с гнездами 14, на которой закреплено обрабатываемое изделие, Гнезда 4 и 5 подпружинены тарельчатыми пружинами 15, установленными в шайбах 16,Механизм 17 крепления палеты к корпусу 1 выполнен в виде цангового зажима,Базирование палеты 13 на предлагаемом устройстве осуществляется следующим образом.Палету 13 опускают на корпус 1 таким образом, чтобы сферические фиксирующие элементы 12 попали в отверстие гнезд 14 палеты 13. При этом вес палеты 13...
Почвообрабатывающее орудие
Номер патента: 1794337
Опубликовано: 15.02.1993
Авторы: Злобин, Прудников, Сорин
МПК: A01B 33/08, A01B 71/00
Метки: орудие, почвообрабатывающее
...на подшипниках 10, а в центральной части шатуна 6 в направлении, перпендикулярном плоскости его движения, имеется сквозной паз 11, длина которого в плоскости движения шатуна 6 равна или большедлины хода последнего. В пазу 11 размещена горизонтальная ось 12 с установленным на ней подшипником 13, Ось 12 жестко закреплена на стойке корпуса редуктора 7. В процессе работы ось шатунной шейки 14 перемещается по траектории 15 вокруг оси коренной шейки вала 16. Позиции 17, 18 - полажение шатуна 6 в верхней мертвой точке и в крайнем (левом) положении соответственно. Форма кол е н вала может быть л юбой: Г-образной, П-образной и определяется возможным вариантом соединения с элементами конструкции машины.Почвообрабатывающее орудие работает...
Пресс-композиция для древесностружечных плит
Номер патента: 1790585
Опубликовано: 23.01.1993
Авторы: Бочоришвили, Вагнер, Галактионов, Гусаров, Сорин, Стяжкин
МПК: C08L 97/02
Метки: древесностружечных, плит, пресс-композиция
...металлофосфат мочевины - продукт взаимодействия алюмохромфосфатного 50 ф -ного связующего или алюмоборфосфатного 50 ф -ного концентрата" и мочевины при массовом соотношении 1:5 - 7 соответственно, в качестве гидрофобнойдобавки - жирную кислоту, выбранную из группы, включающей трикозановую, лигноцериновую, пентакозановую и церотиновую.В качестве компонентов пресс-композиции используют: карбамидоформальдегидную смолу марки КФ-МТ66 ф -ной концентрации; металлофосфатное связующее, я вля ющееся и родуктом взаимодействия алюмохромфосфатного связующего 50-ной концентрации или алюмоборфосфатного связующего 50;-ной концентрации и мочевины при массовом соотношении 1:5 - 7 соответственно; древесную стружку (лиственных и хвойных пород) от...
Устройство цикловой синхронизации блочных кодов
Номер патента: 1753614
Опубликовано: 07.08.1992
Авторы: Васильев, Певзнер, Смирнов, Сорин, Шутин
МПК: H04L 7/08
Метки: блочных, кодов, синхронизации, цикловой
...ных комбинаций или с помощью блока 4 что входным словам 9 В ставятся в соответобнаружения чередования ИКК факт нару- ствие выходные слова 8 В, которые передашения чередования инвертируемых кодо ются через параллельный регистр 13 на вых комбинацийи на элементе 5 ИЛИ - НЕ выход устройства. ППЗБ 14 анализатора 3 формирует сигнал ошибки, который посту-КК запрограммирован так, что из всех поступает.в блок 8 управления и блок,9 вь 1 бора пающих на его вход комбинаций выделяет шага коррекции распределителя, Счетчик сигнал, соответствующий комбинации РР, в 22 блока 8 управления считаетдо М ошибок, 40 момент прихода синхрослова цикловой синпри этом вырабатывает сигнал, разрешаю- .хронизации ГЕ 00 . 00 ХУ. Этот сигнал в щий прохождения следующей...
Устройство для кодирования электрических сигналов
Номер патента: 1737733
Опубликовано: 30.05.1992
Авторы: Игнатьев, Капичникова, Сорин
МПК: H03M 1/36
Метки: кодирования, сигналов, электрических
...преобразовании счетно- выхода микросхемы, являющиеся первым иимпульсным методом) составляет вторым выходами коммутатора, соединенОвхм 10,24 ными с третьим и четвертым входами усилиоц 2 пгде Овхм - максимальное значение входногоо з ачение входного 30 Триггер 16 выполнен на микросхемеК 555 ТМ 2, Прямой выход микросхемы, являи - число разрядов кода при аналого- ющийся выходом триггера, подключен кцифровом преобразованиисчетно-импульс- первому (управляющему) входу коммутатораа 15. Вход Я, являющийся первым входомКоэффициент усиления операционного 35 блока 16, подключен к выходу коммутатораусилителя 30 составляет 17, а вход й, являющийся вторым входомО,М ацп 2 . блока 16, подключен к пеРвомУ, выходУ блоДЦ, 10-1 50 ка 6...
Способ нанесения никелевого покрытия на алюминийсодержащие порошки
Номер патента: 1731431
Опубликовано: 07.05.1992
Авторы: Голодный, Мигунов, Огенко, Павлик, Сорин, Тоболич, Фесенко, Цуруль, Чуйко, Яременко
МПК: B22F 1/02, C23C 18/32
Метки: алюминийсодержащие, нанесения, никелевого, покрытия, порошки
...остаточной влажности 1,9 и проявления сыпучести порошка (около 30 мин), после чего противень с порошком в муфеле помещали в разогретую до 365 С камерную печь и нагревали до прекращения выделения газов ( 18 мин), о чем судили по наличию пузырьков газа в склянке Тищенко, которая соединялась шлангом со штуцером на крышке муфеля,Полученный порошок вынимали из печи, определяли потерю алюминия, качество покрытия и структуру порошка, Определили, что потеря алюминия отсутствует, частицы порошка покрыты слоем никеля, Порошок сохранил форму, его структура напоминает орех, в котором ядро - композиция ВК - 50А, а скорлупа - никелевое покрытие,П р и м е р ы 2 - 7. Поступали так, как описано в примере 1, за исключением того, что изменяли температуру...
Способ изготовления древесно-стружечных плит
Номер патента: 1728014
Опубликовано: 23.04.1992
Авторы: Болдарев, Гусаров, Корчаго, Сорин
МПК: B27N 3/02
Метки: древесно-стружечных, плит
...по предлагаемому способу; в табл.2 и 3 - соответственно параметры технологического процесса изготовления плит и физико-меха1728014 Тблица/ Содержание компонентов, мас.г, в Компоненты составе 11 1 О8 9 Превесная струе;ка 9 о,о 9 о,о 86,о 86,о 89,0 89,о 89,о 92,о 9 г,о 9 г,о 82,0 94 эо Фенолформвльдегидная снопа СФЖ9,0 1,О Парафин Фенопформальдегндная смолаСФЖН,О 11,О 11,О 8.5 8,5 8,5 О,О 6,О 6,О 13,0 5,О Модифицирующая добавка,включаю щая синтетичес" кне жирные кислотыт и хпорис" тый кальций при их соотношении1;2 3,0 гв 5 " " 2,0 5,0 1,0 2,0 3,0 - - 2,5 1:3 1. 4 3,0 - " г 5 2,0 в 0 качестве синтетических мирных кислот прниенялт смесь олеиновой, абестнновойх стеариновой кислот,Таблица 2 Условия обра- боткм"Г 8 Температура...
Устройство для базирования приспособлений
Номер патента: 1722775
Опубликовано: 30.03.1992
Авторы: Егоров, Сорин
МПК: B23Q 3/00
Метки: базирования, приспособлений
...призматиольной оси коро 1722775перемещение фиксирующих элементовотносительно гнезд и, следовательно, их износ,На фиг. 1 изображено устройство с приспособлением-спутником, продольный разрез; на фиг. 2 - разрез А-А на фиг, 1; на фиг,3 - устройство, вид сверху,Устройство состоит из корпуса 1, к которому жестко прикреплено своей средней частью коромысло 2. На концах упругих плечкоромысла 2 размещены фиксирующие элементы, выполненные в виде шаров 3, установленных соответственно в коническомгнезде 4 и в призме 5. От выпадения изгнезд 4 шары 3 удерживаются крышками 6.Приспособление-спутник 7 опирается нафиксирующие элементы 3 гнездами 8 и прижимается к базовой плоскости корпуса 1устройством 9. Под концами плеч коромысла 2 размещены пружины...
Приводной почвообрабатывающий рабочий орган
Номер патента: 1706411
Опубликовано: 23.01.1992
Авторы: Белоткач, Злобин, Литвинюк, Мелешко, Сорин
МПК: A01B 33/12
Метки: орган, почвообрабатывающий, приводной, рабочий
...О/сц 3 е/1 ьно к/дларух з, От, / ".д лл 5.ЯР 1(", ;.,( 1 1 а С Д С а(, В с(Р(С/- Пессе .,.О .,:с(1;Ге/ (. е Оста(кц н,(ход;щц; СЛ Л Лабо: (, .и Э (Г.(О ПГдц/,1 Од Г(С:ГсСн , С( 1 гц ые( , с 1- с/(ОоПес(В(, 1 ДРУ, Х;ЧС-ЦГС,ст ,": "и ь/,./ь(с: Ььф . и пере, (т нд пе,.-.,сдндк: /о с.у(о цэ(сг( отракат;/(л 5 Б 53 ГО 1(ь Оке,;,",.,э . ется си Оьое ;з",1- сс.: 1:;1(О, угрсен:. части (/аст(Т ;ОГО 13ГКЕ, 1: "Эдя(ЦЕГО 5 1 с ОТ оэге;, ":; Г,:. е и(.-: в точке В,сз с/Иг. / 10 э Г ьи.". ( .каза(ы с 1 /(,лкд".И), Б ал(. ЕцЕ 1,; цри д.;е(Х.С(1 Грдстц;ЕЛЬНЬ;Х ОСтатП". с(И Д(.) О:;1 ЦОПДД",ат В ПСНОВНУ(О ЗОНУ с, иг, 8 и 9), Зде(.ь в нд (д:з зд счет того, о3 ИЕИЗНД Пс/ВЕ 31(аС;И (1," Рс,(Нвй ЧасТИ ОТ ре(/кагеля у"е,(ьшаетсл (/олее бь(стро, чем...
Почвообрабатывающее орудие
Номер патента: 1697600
Опубликовано: 15.12.1991
Авторы: Гринбейн, Злобин, Мелешко, Сорин
МПК: A01B 33/00, A01B 51/02, A01B 71/00 ...
Метки: орудие, почвообрабатывающее
...узле 4, корпус которого присоединен к раме 1 посредством болтов 31, Соединение посредством болтов 31 позволяет фиксировать корпус узла 4 на различных расстоянияхотносительно монтажного участка рамы 1 эа счет перемещения корпуса этого узла вдоль осевой линии вала 5,Рама 1 имеет кронштейны 32 для присоединения к навесному устройству трактора, а опорные колеса 2 орудия - механизм 33 регулирования глубины обработки почвы. Имеется также механизм нажимного действия регулирования рабочего органа по высоте (не показан),Почвообрабатывающее орудие используется следующим образом.После присоединения орудия к трактору с помощью кронштейнов 32 и соединения ВОМ трактора с карданным валом 7 системы привода вала 5 с рабочими элементами 6...
Устройство цикловой синхронизации блочных кодов
Номер патента: 1688434
Опубликовано: 30.10.1991
Авторы: Васильев, Певзнер, Смирнов, Сорин, Шутин
МПК: H04L 7/08
Метки: блочных, кодов, синхронизации, цикловой
...- по сигналам "1" на входахЧ и а - состояние триггера 15 сохраняется, С приходом следующей инвертируемой КК, которая в соответствии с чередованием КК должна иметь уже обратное соотношение "0" и "1" на выходах блока 14 памяти, сигнал "О" ("1") поступает на первый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 17, на втором входе которого установлен сигнал "1 "("0") с выхода триггера 15. При этом на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 17 вырабатывается сигнал "1", который через элемент ИЛИ-НЕ 18 "0" поступает на второй45 50 55 вход элемента ИЛИ-НЕ 5, а триггер 15 по сигналу на тактовом входе устанавливается в нулевое (единичное) состояние, которое сохраняется до прихода следующей инвертируемой КК, По нулевым логическим сигналам на входах элемент ИЛИ-НЕ 5...
Устройство для отделения частиц от воздуха
Номер патента: 1673219
Опубликовано: 30.08.1991
Авторы: Будницкий, Галинтовский, Иванов, Иванова, Сорин
МПК: B03C 3/14
Метки: воздуха, отделения, частиц
...отдельные струйки. Часть этих струек проходит через ячейки сеток, оставляя материал на сетках, а другая часть, скользя по сетке к центру потока, закручивается с пересечением встречных потоков. Проход часи потока через сетки и движение вдоль рамки с пересечением потока приводит к заторглаживанию всего потока, причем крупные частицы материала выпадают из потока,При движении части потока вдоль сеток возникает гангенциальная сила, заставляюгцая рамку, перемещаться к центру потока, перекрывал его. При этом пружины 4 растягиваются, По окончании транспортирования пружи ы сжимаются, заставляя рамки занять исходное положение, Возврат рамки за сче 1 сжатия пружин происходит резко с ударе л упоров 8 в перегородку 2. При ударе происходит...
Устройство для транспортирования грузов
Номер патента: 1652217
Опубликовано: 30.05.1991
Авторы: Волынер, Сорин
МПК: B65G 11/10, B65G 15/08
Метки: грузов, транспортирования
...взаимодействующих с эластичными стенками тороида 2,В качестве привода выворачивания гороидд 25могут использоваться и ограничиельныеролики 4, оборудованные дополнительнымиПрИВодаМИ ьцЕ ПОКдЗЯНЫ), БЭЭИМОДЕЙСТВУЮщие поверхности тороидд 2, приводныхлент и огрдничительць;х роликов 4 сндбжецы гофрами 6. Устройство снабжено приводным конвейером 7 любого ть па,например, цепного, участок 8 которсго расположец вне ри тороида 2,Устройство работает следующим обрдзом,Траиспортипуемый груз 9, преиьуществеццо сыпучий, с пол ьощью источника 1 подачи наподвляется в тоооид 2, перемещаетсяв цем и рдзгружается с помоьцььо рдзгрузочного устройства 3, При перемещении грузаэлдсти гные стенки тороида 2 вывордчивдОтся, предохраняя тем самым транспортируемый...
Почвообрабатывающая машина
Номер патента: 1644738
Опубликовано: 30.04.1991
Авторы: Белоткач, Злобин, Малиенко, Масло, Мелешко, Сорин
МПК: A01B 33/06
Метки: почвообрабатывающая
...расположенные в ряд перпендикулярно к направлению движения мацентрального редуктора 7 и закрепленных в верхней части каждого вала 4 цилиндрических зубчатых колес 8, находящихся в зацеплении друг с другом так что смежные роторы 3 имеют возможность вращения в противоположных направлениях. Роторов 3 в ряду нечетное количество, например, тринадцать - центральный (о), расположенный на продольной осевой линии орудия, и боковые роторы, по шесть с каждой стороны от центрального, расположенные симметрично относительно последнего (а,Ь,с,б,еЛ и а,Ь,с,б,е,Г).Роторы 1, б, Ь, о; Ь, б, Г, например,. имеют левое вращение, т.е. против часовой стрелки,:а роторы е, с, а, а, с, е - правое вращение, т.е. по часовой стрелке. Держатели 5 ножей 6 роторов...
Контейнер для транспортирования грузов по трубопроводам пневмотранспортных установок
Номер патента: 1643353
Опубликовано: 23.04.1991
Авторы: Волынер, Сорин
МПК: B65G 51/06
Метки: грузов, контейнер, пневмотранспортных, транспортирования, трубопроводам, установок
...штангах 3 вне корпуса 2 установлены поворотные рули 5, снабженные каждый приводом б его поворота, установленным на штанге 3. В качестве приводов 4 и б могут быть использованы любые зубчатые, реечные, винтовые передачи, пневмо- и гидро- цилиндры, электроприводы и т,п. В качестве привода 4 может быть использована реечная передача (фиг.2), На контейнере 1 смонтированы блок 7 приема сигналов и электронный блок 8 управления системы дистанционного управления, Электронный блок 8 управления электрически связан с блоком 7 приема сигналов и приводами 4 и б,мым с помощью средств создания магнитной или воздушной подушки, например.электромагнитов (не показаны), на трубопроводе 9 и контейнере 1, Контейнеры 1 пе ремещаются по трубопроводу 9...
Устройство для нагрева якоря коллекторной электрической машины
Номер патента: 1642555
Опубликовано: 15.04.1991
Авторы: Березинец, Бондаренко, Домашевский, Сорин, Украинский
МПК: H02K 15/12
Метки: коллекторной, нагрева, электрической, якоря
...секциях якоря. Связанные сними омические потери служат основнымисточником тепла при сушке изоляции.Магнитный поток лобового рассеивания,замыкаясь по полюсам 5 и сердечникуякоря, индуктирует в местах посЛеднего вихревые токи, Потери, .связанные с вихревыми токами, нагреваютсердечник, что обеспечивает выравнивание температуры по длине секции.Технико-экономическая эффективность предлагаемого устройства заключается в сокращении расхода меди(на 25"307) за счет отсутствия катушки индуктивности. Помимо этого необходимое условие работоспособности устройства, заключающееся в том, что магнитопровод 3, лобовая часть обмотки 4 и Г-образные полюса 5 должны располагаться в пределах активной части якоря, требует выполнять магнитопровод...
Почвообрабатывающая фреза
Номер патента: 1639444
Опубликовано: 07.04.1991
Авторы: Антошин, Ахмеров, Белоусов, Бирюков, Дулабаев, Зволинский, Инаекян, Мелешко, Савин, Сорин
МПК: A01B 33/02, A01B 61/00
Метки: почвообрабатывающая, фреза
...полумуфты 10. Участок контакта поверхности фланца 14 с пальцем 18 выполнен в виде демпфирующего элемента 21, например, в форме кольца. В пазу ведущей полумуфты 8 коаксиально втулке 17 закреплена гильза 22, в которой размещен противоположный упомянутому конец пальца 18. К торцу этого конца пальца 18 посредством пружины 23,5 10 15 20 25 30 35 40 прижат толкатель 24 с хвостовиком 25, выступающим за корпус 26 ведущей полумуфты 8. Второй конец гильзы 22 посредствбм фиксатора 27 закреплен в корпусе 26.Почвообрабатывающая фреза работает следующим образом,При установившемся режиме работы машины крутящий момент от ВОМ трактора передается посредством предохранительной муфты 7 на фрезерный барабан 4. В муфте 7 крутящий момент от ведущей полу-...
Сырьевая смесь для приготовления огнезащитного покрытия
Номер патента: 1625856
Опубликовано: 07.02.1991
Авторы: Кривцов, Крылов, Ладыгина, Мурашкевич, Романенков, Сорин, Щербакова
МПК: C04B 20/04, C09D 5/18
Метки: огнезащитного, покрытия, приготовления, смесь, сырьевая
...нителя - слюду - фк,голи г ялпяеобожженный вермикулпт, в качестведобавки - мел, мертель ппп каолин изолу-унос ТЗС при следующем соотношении компонентов, мас,Ж; сипкофосфатная связка 57-62, слюда-гологоппт илпнеобожженный вермикулит /-14; меч10-15, мертель или каолин 8-12; зола -унос Т.3 С остальное, 1 табл,Уменьшение содержания мр а,мертеля (каолина) и золы ниже минимальных предлагаемых пределов приводит к уменьшению толщины теплоизолирующего экрана и снижению огпестойкости. Увеличение содержания ука.занных компонентов приводит к уменьшению количества связки, что ухудшает технологические характеристики сырьевой смеси и вызывает затруднение при нанесении ее на защищаемую поверхность,11 р и м е р. В фарфоровой мелишце путем...
Способ получения вяжущего
Номер патента: 1609762
Опубликовано: 30.11.1990
Авторы: Анжеуров, Бакалкин, Карась, Купалова, Литвин, Сорин, Шапиро
МПК: C04B 7/32
Метки: вяжущего
...1 табл,земистый компонент = 62-65:38-35 инатриевую соль полиметилсилантриол,а через 10-12 миннатриевую сольполизтилсилантриол, Затем смесь по-.дают в смеситель, где ее увлажняют,.после чего из полученной массы прессуют брикеты, которые обжигают при1420 С с выдержкой при максимальнойтемпературе в течение 6 ч и подвергают дроблению с последующим помолом клинкера,Параметры осуществления способаи свойства сырьевой смеси, а такжевяжущего, полученных указанным способом, приведены в таблице,3 1609762 Ь Как следует из данных таблицы, коэффициент внутреннего трения сырьевой смеси, приготовленной согласно предлагаемому способу, составляет5 0,60-0,б 5, брак сырца, отформованно го из этой сырьевой смеси, 2-Я, температура деформации под...
Линейный интерполятор для систем интерактивной графики
Номер патента: 1608691
Опубликовано: 23.11.1990
Авторы: Игнатьев, Капичникова, Леонов, Сорин
МПК: G05B 19/4103, G06F 17/17
Метки: графики, интерактивной, интерполятор, линейный, систем
...при этом если П;, О, осуществляются элементарные перемещения по координатам Х и У (шаг ХУ), если Б;,О, осуществляется элементарное перемещение по координате с большим перемещением. В блоках 1 и 2 суммирования происходит вычитание поступающих на их входы кодов начальных и конечных значений координат Х и У соответственно. На выходах данных первого 1 и второго 2 блоков суммирования выставляются значения разностейХ, И , на знаковых выходах выставляются значения переносов Р и Р разностей бХ и ДУ соответственно.Разности Д Х и Д У по координатам Х и У с выходов данных первого 1 и второго 2 блоков суммирования поступают на входы третьего блока 3 суммирования, осуществляющего операцию 6 2 = Ь Х - Д У. Одновременнокоды ству кото (М) са Р блок...
Способ смазывания пресс-форм литья под давлением и устройство для его осуществления
Номер патента: 1588495
Опубликовано: 30.08.1990
Авторы: Бахтин, Бойченко, Проворов, Сибирцев, Сорин
МПК: B22D 17/20
Метки: давлением, литья, пресс-форм, смазывания
...ксгэк- ДОЙ форсунке 6. Кроме того, няпрягэлЭнне впрыска смазочного материала регулируется поворо ом Парика 13 (фиг. 2) относительно оси выходной части коллектора трубопроводов 5 (фиг. 1,4) . НЯ подвиэкной полуформе 15 (фиг. 1) жестко закреплены болтовыми соединениями копиры 16 (фиг. 1,3), рабочие поверхности которых взаимодействуют при смыкании полгуфо 1 эм с роликами 10 (фиг. 5), установлегными на плунжерах 9. Копиры 16 имеют различные рабочие поверхности, и установлены с возможностью их замены в зависимости от режима смазывания.Устройство для смазывания пресс-формы работает следующим обрязоэ)1.После заполнения смазочным материалом внутренней полости А (фиг. 5) корпусов 7 насосов 4 (фиг. 1,4) устройство готово к работе.При смыкании...
Устройство смены инструмента
Номер патента: 1569167
Опубликовано: 07.06.1990
Авторы: Быховский, Егоров, Мокина, Рапопорт, Руберт, Сорин
МПК: B23Q 3/155
Метки: инструмента, смены
...головка 13 поднимается вверх в положение смены инструмента и перемещается перпендикулярно к направляющим 4 каретки 3, до вхождения инструмента в пустую державку магазина, Подпружиненные рычаги 9 захватывают инструмент за круглый фланец 11. После этого происходит расфиксация инструмента в вертикальном шпинделе. Стержень 6 с державкой 12 опускается вниз при помощи гидроцилиндра 16. После этого каретка 3 по программе передвигается по направляющим 4 и останавливается с державкой с новым инструментом под вертикальным шпинделем. Все стержни 6 имеют паз на конце, в которые могут входить выступы штоков гидро формула изобретения 40 45 50 55 10 15 20 25 30 35 цилиндров 16 и 17. Гидроцилиндр 16 установлен жестко в позиции смены...
Приводной барабан ленточного конвейера
Номер патента: 1562247
Опубликовано: 07.05.1990
Авторы: Гущин, Мотовилова, Сорин
МПК: B65G 23/04
Метки: барабан, конвейера, ленточного, приводной
...приводным барабанам ленточных конвейеров.Цель изобретения - упрощение изготовления приводного барабана.На фиг. 1 изображен приводной барабан, поперечный разрез; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - узел 1 на фиг. 2; на фиг. 4 - узел 11 на фиг. 1.Приводной барабан состоит из цилиндрической обечайки 1 и соединенных с ней двух фланцев 2. Фланцы 2 выполнены с пазами 3, которые имеют эллипсовидную форму сужающегося с одного конца, Расположены пазы 3 по окружности фланцев, Барабан состоит также из двух дисков 4, к которым приварены полуоси 5, На дисках 4 закреплены пальцы 6, выполненные конической формы. Пальцы 6 размещаются в пазах 3 фл анцев.При работе барабана крутящий момент от привода передается на полуоси 5, которые передают...

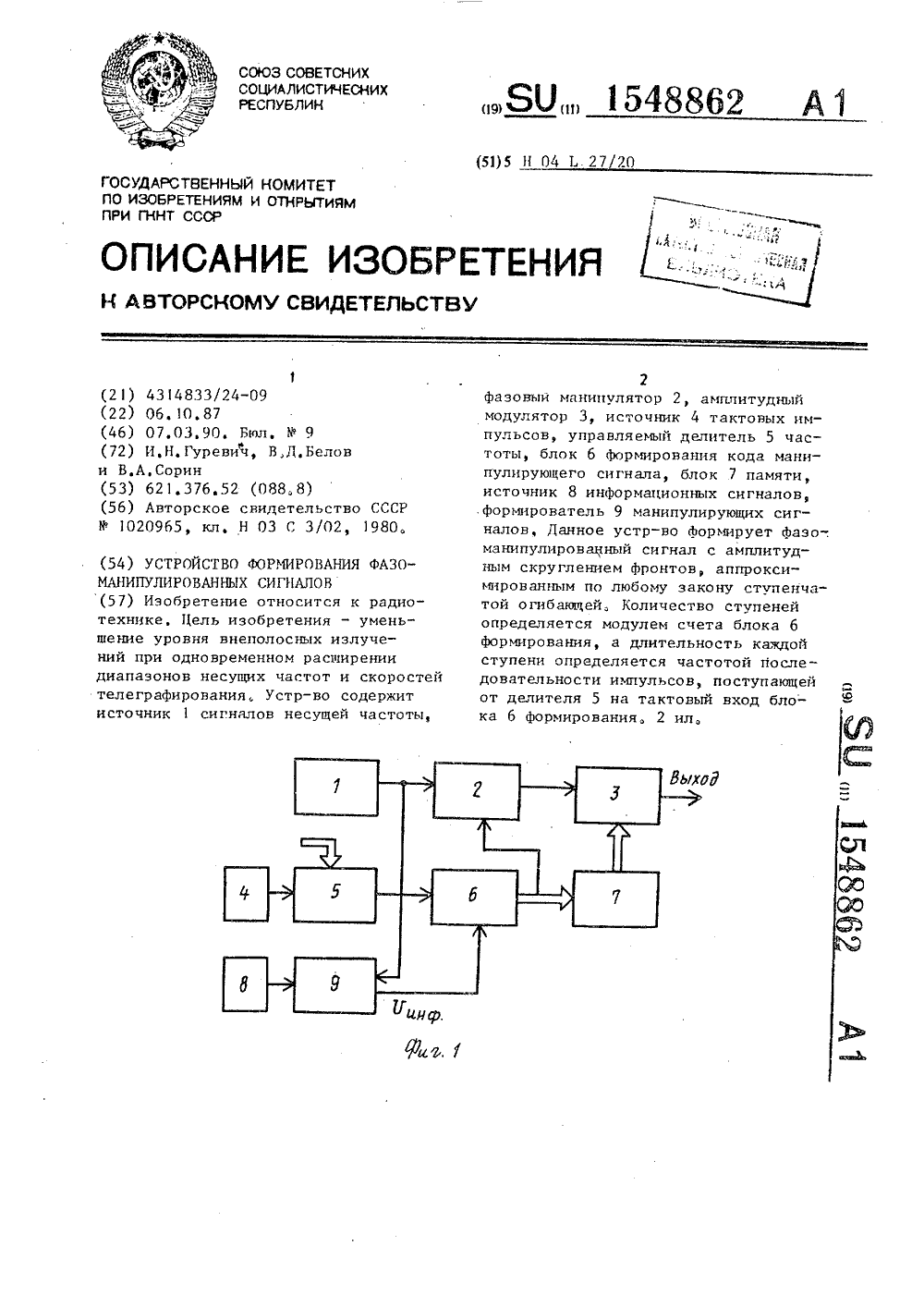

Устройство формирования фазоманипулированных сигналов
Номер патента: 1548862
Опубликовано: 07.03.1990
МПК: H04L 27/20
Метки: сигналов, фазоманипулированных, формирования
...фиг,2 в - закон изменения Фазы,40Поворот Фазы производится в моменты,когда модулирующая функция 1 фиг,2 б)равна нулю, Поэтому скачок Фазы оказывается смещенным относительно импульсов Ч на половину длительностискругления фронтов, На Фиг,2 г. показано напряжение, которое подается науправляющий вход Фазового манипулятора 2,Формирователь 9 манипулирующих сигналов синхронизирует. фронты импульсных последовательностей, посту- лающих от источника 4 тактовых импульсов и источника 8 информационных сигналов, Управляемый делитель частоты формирует сигнал тактовой частотыпутем деления частоты тактовых импульсов, поступающих от источника 4. Блох 6 по сигналу Чи, поступанг. щему на его управляющий вход, формирует код (Фиг,2 д), изменение которого...
Способ очистки газа от двуокиси углерода
Номер патента: 1544468
Опубликовано: 23.02.1990
Авторы: Брандт, Дильман, Лейтес, Павлова, Рощин, Сергеева, Соколов, Сорин, Язвикова
МПК: B01D 53/14
Метки: газа, двуокиси, углерода
...с известным проводят в сопоставимых условиях, чтобы обеспечить оди 15 наковую степень очистки газа, Таккак концентрация СОг в очищенномгазе по предлагаемому способу составляет 0,01 об., принято, цто доочистка. газа, выходящего иэ абсорбера 1,20 до этой величины проводится в стандартной установке МЭА-очистки. В таблице приведены, сравнительныепоказатели известного и предлагаемого 25 способов по примерам 1-4,Способ Потери Затратыамина, тепла,Температура раствора на входе в абсорбер, С г - ккал/нмз СО10 й нм СО 1,24 1035 Известный Предлагаемый попримеру;23 480 608 1099 900 8010078103 0,31 0,35 1,15 0 92 Осуществление способа вне предлагаемых параметров (примеры 3 и 4) резко ухудшает показатели процесса.В случае, когда температура...
Линейный интерполятор
Номер патента: 1538166
Опубликовано: 23.01.1990
Авторы: Игнатьев, Капичникова, Леонов, Сорин
МПК: G05B 19/18
Метки: интерполятор, линейный
...5 коммутатора, проходит кодразности Ь 2. При Р = О (70) напервые входы блока 7, соединенные свыходами второго 5 коммутатора, проходит код оценочной функции Ч, а навторые входы проходит код И меньшегоиз ЬХ и П с выходов третьего 6 коммутатора. Блок 10 формирования сигналов интерполяции осуществляет форПосле того, как на выходах блока 12 счетчиков адресных сигналов будет сформирован код координаты конечной точки интерполяции Хте = Хь и те = У, на выходе блока 13 сравтекнения будет сформирован сигнал оста- нова, который запретит дальнейший процесс интерполяции, Последняя точка Хв, Уе будет расширена линией расширения и интерполятор будет ждать поступления новых координат Ха, Уа1538166Х 41, У и сигнала разрешения интерполяции на его...
Система управления механизмом блокировки передней подвески экскаватора
Номер патента: 1533881
Опубликовано: 07.01.1990
Авторы: Егоров, Емельянов, Калмыков, Киппус, Немировский, Пахомов, Пашкевич, Сорин
МПК: B60G 25/00
Метки: блокировки, механизмом, передней, подвески, экскаватора
...а линии их управления - с линией 6 управления стояночного тормоза 5. Каждый стабилизатор 9 снабжен штоком 18, расположенным внутри поршня 13, закрепленным одним концом на корпусе 10, на другом конце которого установлен упор 19, и пружиной 20, установленной коаксиально со штоком 18 с предварительным сжатием между упоро м 19 и пор ш не м 13.Механизм блокировки передней подвески экскаватора работает следующим образом.При необходимости опускания аутотриггеров 1 на землю (во время экскавационных работ) гидрораспределитель 3 перемещают в соответствующее положение и рабочая жидкость по гидролинии 2 от насоса 4 поступает к аутотриггерам 1. Одновременно рабочая жидкость по гидролиниям 2 и 16, проходя через обратные кла. паны 7 и входные...
