Формирователь биполярных импульсов манюка

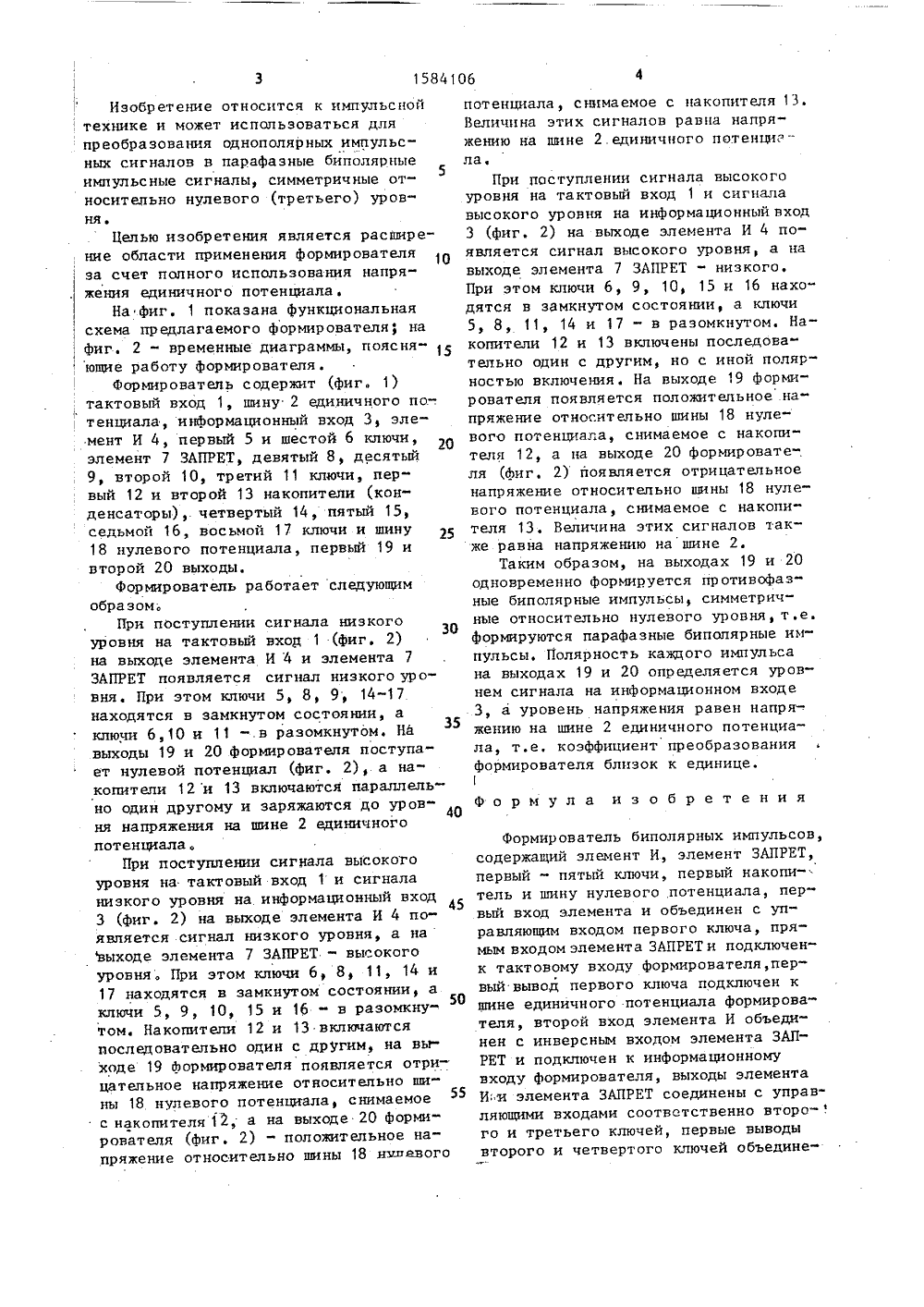

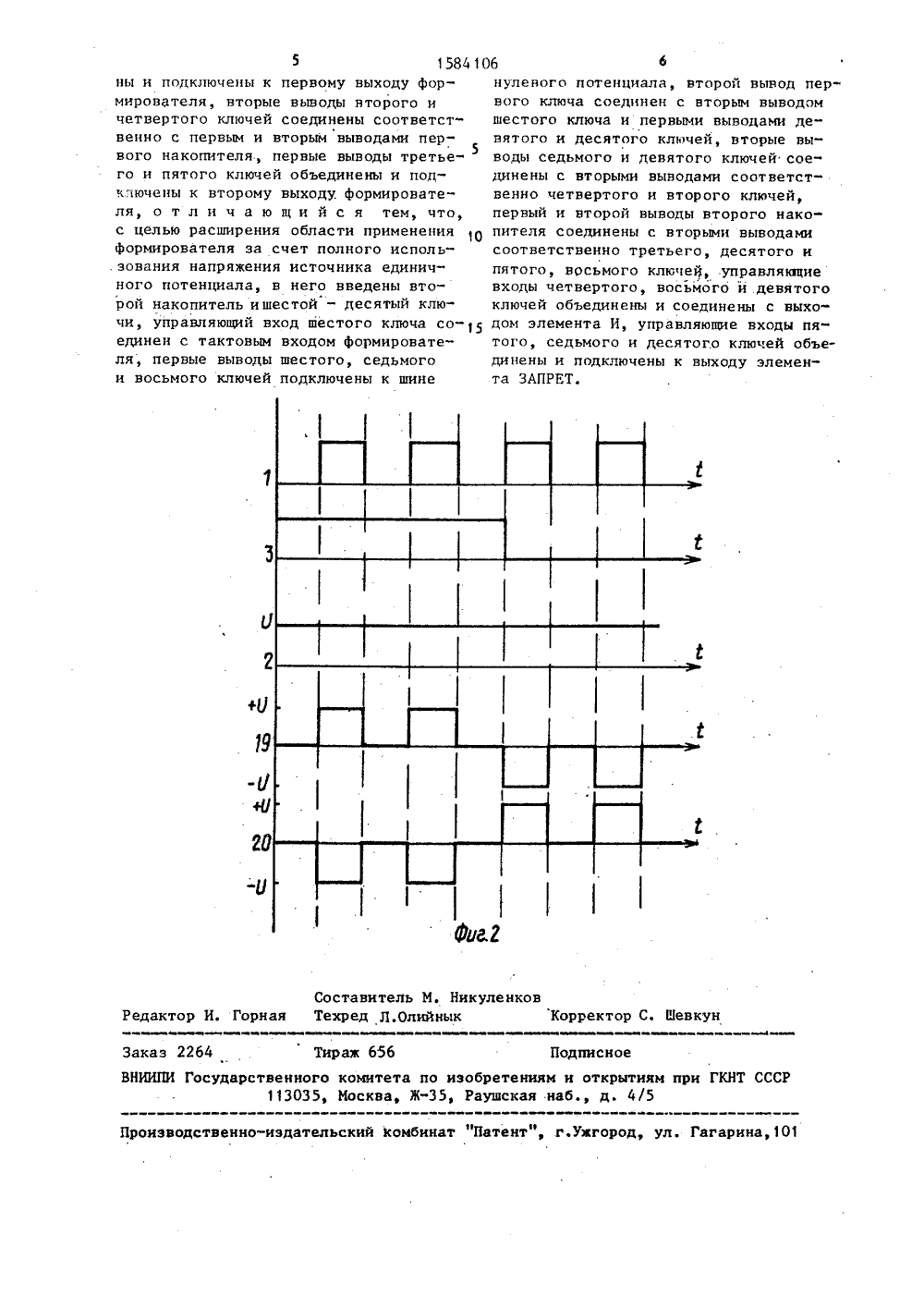

( ОПИСАНИЕ ИЗОБРЕТЕНИЯ 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧМРЫТИЯМПРИ ГКНТ СССР Н ВВТОВСНОИУ СВИВВТВЪСТВУ 1(56) Авторское свидетельство СССРУ 1515993, кл. Н 03, М 5/16, 1988.Авторское свидетельство СССРУ 1457792, кп, Н 03 М 5/16, 1987.(54) ФОРМИРОВАТЕЛЬ БИПОЛЯРНЫХ ИМПУЛЬСОВ ИАНЮКА(57) Изобретение относится к импульсной технике и может использоваться 80 1 ЩЯшб А 1 2для преобразования однополярных импульсных сигналов в парафазные биполярные импульсные сигналы, симметричные относительно нулевого уровня.Целью изобретения является расширение области применения формирователя за счет полного использования напряжения источника единичного потенциала. Форьщрователь содержит тактовый вход 1, шину 2 единичного потенциала, информационный вход 3, элемент И 4, ключи 5, 6, 8 " 11, 14 - 17, элемент ЗАПРЕТ 7, накопители 12, 13, шину 18 нулевого потенциала и выходы 19, 20. 2 ил.Изобретение относится к импульснойтехнике и может использоваться дляпреобразования однополярных импульсных сигналов в парафазные биполярныеимпульсные сигналы, симметричные от 5носительно нулевого (третьего) уровняЦелью изобретения является расширение области применения формирователяза счет полного использования напря, жения единичного потенциала.На фиг. 1 показана функциональнаясхема предлагаемого формирователя, на: Фиг. 2 - временные диаграммы, поясняющие работу Формирователя.формирователь содержит (Фиг. 1)тактовый вход 1, шину 2 единичного по. -тенциала, информационный вход 3, элемент И 4, первый 5 и шестой 6 ключи,элемент 7 ЗАПРЕТ, девятый 8, десятый9, второй 10, третий 11 ключи, первый 12 и второй 13 накопители (конденсаторы),. четвертый 14, пятый 15,седьмой 16, восьмой 17 ключи и шину18 нулевого потенциала, первый 19 ивторой 20 выходы,формирователь работает следующимобразом.При поступлении сигнала низкогоуровня на тактовый вход 1 (фиг. 2)на выходе элемента И 4 и элемента 7ЗАПРЕТ появляется сигнал низкого уро"вня. При этом ключи 5, 8, 9, 14-17находятся в замкнутом состоянии, аключи 6,10 и 11 - в разомкнутом. Нй35выходы 19 и 20 формирователя поступает нулевой потенциал (фиг. 2),. а накопители 12 и 13 включаются параллельно один другому и заряжаются до уровня напряжения на шине 2 единичногопотенциала .При поступлении сигнала высокогоуровня на тактовый вход 1 и сигналанизкого уровня на. информационный вход3 (фиг. 2) на выходе элемента И 4 появляется сигнал низкого уровня, а навыходе элемента 7 ЗАПРЕТ - высокогоуровня. При этом ключи 6, 8, 11, 14 и17 находятся в замкнутом состоянии, аключи 5, 9, 10, 15 и 16 - в разомкну 50том. Накопители 12 и 13 включаютсяпоследовательно один с другим, на выходе 19 формирователя появляется отрицательное напряжение относительно шины 18 нулевого потенциала, снимаемоес накопителя 12, а на выходе 20 Формирователя (фиг. 2) - положительное на"пряжение относительно шины 18 ноевого потенциала, снимаемое с накопителя 13. Величина этих сигналов равна напряжению на шине 2.единичного потенци,". - ла.При поступлении сигнала высокого уровня на тактовый вход 1 и сигнала высокого уровня на информационный вход 3 (фиг. 2) на выходе элемента И 4 появляется сигнал высокого уровня, а на выходе элемента 7 ЗАПРЕТ - низкого. При этом ключи 6, 9, 10, 15 и 16 нахо" дятся в замкнутом состоянии, а ключи 5, 8, 11, 14 и 17 - в разомкнутом. Накопители 12 и 13 включены последовательно один с другим, но с иной поляр" ностью включения. На выходе 19 формирователя появляется положительное напряжение относительно шины 18 нулевого потенциала, снимаемое с накопи" теля 12, а на выходе 20 Формировате-, ля (Фиг, 2) появляется отрицательное напряжение относительно шины 18 нулевого потенциала, снимаемое с накопи" теля 13, Величина этих сигналов также равна напряжению нашине 2.Таким образом, на выходах 19 и 20 одновременно формируется противофазные биполярные импульсы, симметричные относительно нулевого уровня, т.е. формируются парафазные биполярные импульсы, Полярность каждого импульса на выходах 19 и 20 определяется уровнем сигнала на информационном входе 3, а уровень напряжения равен напряжению на шине 2 единичного потенциала, т.е. коэффициент преобразования формирователя близок к единице.ф о р м у л а изобретенияФормирователь биполярных импульсов, содержащий элемент И, элемент ЗАПРЕТ, первый - пятый ключи, первый накопитель и шину нулевого потенциала, первый вход элемента и объединен с управляющим входом первого ключа, прямым входом элемента ЗАПРЕТ и подключенк тактовому входу формирователя,первый вывод первого ключа подключен к шине единичного потенциала формирователя, второй вход элемента И объединен с инверсным входом элемента ЗАПРЕТ и подключен к информационному входу Формирователя, выходы элемента И и элемента ЗАПРЕТ соединены с управляющими входами соответственно второ- . го и третьего ключей, первые выводы второго и четвертого ключей объедине5 1584ны и подключены к первому выходу форСоставитель М. НикуленковГорная Техред Л.Олийнык Корректор С. Невк Редак аз 2264 ИИПИ Государственно 11303аж 656 дписное обретениям и открытиям при ГКНТ ССРаушская наб., д. 4/5 В комитета поМосква, ЖПроизводственно-издательский комбинат "Патент",.Ужгород, ул. Гагарина, 1 мирователя, вторые выводы второго ичетвертого ключей соединены соответственно с первым и вторым выводами первого накопителя, первые выводы третьего и пятого ключей объединены и подключены к второму выходу, формирователя, о т л и ч а ю щ и й с я тем, что,с целью расширения области примененияформирователя за счет полного использования напряжения источника единичного потенциала, в него введены второй накопитель ишестой - десятый ключи, управляющий вход шестого ключа соединен с тактовым входом формирователя, первые выводы шестого, седьмогои восьмого ключей подключены к шине 106 внулевого потенциала, второй вывод первого ключа соединен с вторым выводомшестого ключа и первыми выводами девятого и десятого ключей, вторые выводы седьмого и девятого ключей соединены с вторыми выводами соответственно четвертого и второго ключей,первый и второй выводы второго нако пителя соединены с вторыми выводамисоответственно третьего, десятого ипятого, восьмого ключей, управляющиевходы четвертого, восьмого и девятогоключей объединены и соединены с выхо дом элемента И, управляющие входы пятого, седьмого и десятого ключей объединены и подключены к выходу элемента ЗАПРЕТ.
