Номер патента: 1500039

Опубликовано: 23.08.1992

Авторы: Златкин, Мартыненко, Паско, Пели, Райтман, Сысоев, Усенко

МПК: F16C 35/04

Метки: болтовым, корпуса, моторно-осевого, подшипника, разъемного, соединением, тягового, фланцевым, электродвигателя

...на фиг. 2 - д шлицевое соединение половин корпуса; на Фиг, 3 - схема расположения болтов Фланцевого соединения.Устройство содержит корпус.1 статора электродвигателя с Фланцами 2 и полукорпус 3 осевого подшипника с анандами 4. Причем полукорпус имеет гнездо 5 для подшипника. На Фланцах выполнены шлицы б ц 7, соединенные так, что выступы на фланце корпуса входят во впадины полукорпуса ц наоборот, Корпус ц полукарпус скрепляются болтами 8 и гайками 9, выполненными из тепчастайких материалов. а также вспомогательными болтами 10. Болты 10 имеют меныпий диаметр, чем болты 8. Температура отпуска материала болтов 8 и гаек 9 не менее чем на 100120 С вьппе температуры про-межуточной термообработки корпуса.Изготовление корпуса моторно-осевого...

Номер патента: 671302

Опубликовано: 28.02.1992

Авторы: Алексеенко, Барбарина, Гармонов, Дудченко, Зима, Зиновьев, Златкин, Карпова, Клоцунг, Ковалев, Короткевич, Краев, Лиакумович, Лукашов, Львов, Мандельштам, Назарова, Орлянский, Павлов, Рудковский, Тарифцев, Тихомирова, Троицкий, Шмук, Эстрин, Яковенко

МПК: C08F 136/08, C08F 2/14

Метки: 4-полиизопрена, цис-1

...эфиратом триизобутилалюминия, В полимеризат добавляли 300 г толуола, содержащего 18 гстеариновой кислоты и 6 г ионола,смесь перемешивали н течение 1 ч при 1302 4температуре 20 С и направляли полимерна водную дегазацию. Свойства полученного полимера приведены в таблице,П р и м е р 2, Проведение опытуаналогично описанному в примере 1с той разницей, что в полимеризатцис,-полиизопрена, содержащий,5 г комплексного катализаторатипа Циглера-Натта - продукта взаи-.модействия четыреххлористого титанаи триизобутилалюминия добавляли396 г воды, содержащей 1 г (0,1 мас,4)силиката натрия и 3 г (0,50 мас.4)в расчете на полимер ионола, Послео5 минутного перемешивания при 20 Сполимер направляли на водную дегазацию, Свойства полученного...

Номер патента: 1358480

Опубликовано: 30.12.1991

Авторы: Златкин, Лубе

МПК: C30B 15/20

Метки: кристаллизации, процесса

...в камеру 3 кристаллизации, включается вращение штока 2 вращения кристалла, реверсируется движение штока 1 перемещения кристалла, при этом начинает расти кристалл 4. Если в процессе выращивания в кристалле возникают структурные дефекты, например скопления дислокаций или трещины, они вызывают в ием акустическую змииссию - меха. нические колебания, которые передаются через затравку 5 пьезоэлектрическому преобразователю б, Сигналы акустической эмиссии, имеющие вид рздиоимпульса, с выхода преобразователя б поступают в предусилитель 7, з оттуда - - нз катушку 8 индуктивности. Преобразователь б, предусилитель 7 н катушка 8 вращаются и перемещаются вместе со штоком 2 возщения кристалла, Сигнал акустической эмиссии, проходящий через...

Номер патента: 1675787

Опубликовано: 07.09.1991

Авторы: Гуссак, Златкин, Лубе

МПК: G01R 13/02

Метки: дисплей, осциллографический

...трлг 6)5 разрешения счета (СЕ), которь)й сигналом1" на своем выходе разрешает работу генеоатооа 7 импульсов грацай, а так)ке рэзрегвает счетчику . фор;НГ)овать сигна;Г 1606 носа (цебг)ок О 8 Г6 Г 1;",епен оса "чет.чика 8), Импульсы с Генератс)а 7 подаотсяна вычитак)щий счетн ьл ):":;од счетчика 8., Так)то по Гриход/ количес"аа иГ)яьсов, соответствующего исходному коду градации яркости, состояние счетчика 8 становится нулевым, и на его выходе формируется сигнал переноса, Этот сигнал сбрасывает триггер 5 разрешения счета (с задержкой, определяемой быстродействием реальных элементов, кагорой вполне достаточно для практики, чтобы не вводить в функциональную схему дополнительного элемента), Одновременно слгнал пеоеноса подается на счетный...

Номер патента: 1665516

Опубликовано: 23.07.1991

Авторы: Абрамов, Венедиктов, Златкин, Семенов

МПК: H03M 13/05, H03M 3/02

Метки: асинхронного, дельта, модулированного, переприема, сигнала

...тактовых импульсов на выходе первого счетного триггера 5. Если фронт асинхронных ТИ попадает в зону флуктуации джиттера) синхронных ТИ, т.е, разность между синхронным и асинхронным импульсами меньше длительности импульса, вырабатываемого одновибратором 22, то на выходе второго элемента 21 сравнения появляется сигнал, который перебрасывает счетный триггер 25. Импульс, являющийся разностью между синхронными и асинхронными тактовыми импульсами на выходе первого элемента 20 сравнения, запускает одновибратор 22, который формирует импульс, равный по длительности величине джиттера, Сигнал с выхода второго элемента 21 сравнения, появляющийся только тогда, когда фронт асинхронных тактовых импульсов попадает в зону флуктуации синхронных...

Номер патента: 1646849

Опубликовано: 07.05.1991

Авторы: Гардзиш, Златкин, Тюшина

МПК: B25J 11/00, B25J 9/10

Метки: манипулятор

...имеющимся в тоннеле метрополитена и каретки 2 поперечного перемещения, скользящей по направляющим 3, манипулятор подается к месту доставки груза, например элементов тюбинговой крепи.При взятии груза рычажная система 8 опускается.вниз вместе с опорной плитой 11, в отверстии 17 которой расположено захватное устройство 16, прикрепленное к нижнему концу грузовой цепи 7, При этом все элементы манипулятора жестко связаны между собой.Присоприкосновакии упоров 12 с объектом транспортировки движение рычажной сист.ем.ы прек.ращается. При дальнейшем движении грузовой цепи 7 захватное устройство 16 отделяется от жесткой рычажной системъг и на свободном . подвесе продолжает опускаться до попадания узла захватного устройства в технологическое...

Номер патента: 1643412

Опубликовано: 23.04.1991

Авторы: Григорьев, Златкин, Кремко, Сальников

МПК: B66C 1/54

Метки: захват, отверстием

...8. Шток 7 выполнен с рукояткой 9, размещенной в пазу 10 корпуса 1. Нижний конец 11 штока 7 выполнен с вертикальным сквозным пазом 12 и со 20 скосами 13, Верхние грани 14 захватных рычагов 5 и б сопряжены с радиусными поверхностями 15, с которь 1 ми взаимодействуют скосы 13 штока 7.Захват работает следующим образом, 25 Захват вводится в отверстие изделия. Захватные рычаги 5 и б, взаимодействуя со стенками отверстия изделия, отклоняются по направлению к центральной оси, После выхода рычагов на нижнюю кромку изделия 30 они возвращаются в исходное положение и при последующем подъеме упираются в нижнюю плоскость изделия, обеспечивая его захват. По окончании транспортировки для вывода захвата из отверстия рукоятка 9 35 вручную...

Номер патента: 1581668

Опубликовано: 30.07.1990

Авторы: Златкин, Сальников, Свищев

МПК: B65G 15/08

Метки: конвейер, крутонаклонный

...грузонесущей ленты 8.Крутонаклонный конвейер работает следующим образом.После включения привода мелкокусковои и насыпной материал загружается на нижний горизонтальный участок конвейера. Траверсы 7 с лентой 8 перемещаются колесами в направляющих 5 посредством тяговых цепей 4. При этом рычаги 9, обкатываясь по копирам 6 и поворачиваясь вокруг шарниров подпружиненной пластиной 11 взаимодействуют с нижней поверхностью грузонесущей ленты 8, загибая ее крайние участки к середине конвейера в виде желоба, образуя при этом пережимы. Г 1 еремешаемый груз при этом охватывается лентой 8, что препятствует просыпанию материала на наклонном участке конвейера.Загрузка штучного и крупнокускового материала также производится на нижнем...

Номер патента: 1552387

Опубликовано: 23.03.1990

Авторы: Венедиктов, Евженков, Златкин, Мытаркин, Панова

МПК: H04B 14/06

Метки: дельта-модулированного, информации, объединения, передаваемой, приоритетно, сигнала, символов, цифровой

...цепи отрицательной обратной связи на выходе блока 1 кодирования формируется чередующаяся последовательность символов 101010 Такой же сигнал Формируется независимо от передаваемого сообщения при переключении узких тактовых импульсов с первого входа управления кодера на второй, который является счетным входом Формирующего триггера .2. При четном числе тактовых импульсов, подаваемых на второй вход управления ,вместо первого, обеспечивается режим работы кодера с перерывами, во время которых формируются паузные последовательности символов 101010 или 010101 в зависимости от предшествующего символаДМ-сигнала. Именно эти участки ДМ1552 сигнала используются для замещения приоритетно передаваемыми комбинациямисимволов цифровой информации....

Номер патента: 1534760

Опубликовано: 07.01.1990

Авторы: Алавердиев, Боев, Златкин, Шарапов

МПК: H04R 17/02

Метки: давления, звукового, приемник, пьезоэлектрический

...действием звукового давления Р на основных электродах биморфного пьезоэлемента 2 наводится электричес; 40 кое напряжение, поступающее с основного электрода 5 на вход 6 усилителя 7, Усиленный сигнал с выхода 11 или 12) усилителя 7 поступает на дополнительный электрод 8 или 9 соот ветственно, в зависимости от необходимости уменьпшть или увеличить чувствительность приемника,В асимметричном биморфном пьезоэлементе при подаче напряжения на один из электродов 8 или 9 напряжение на электроде 5 сдвинуто (в рабо" чем диапазоне частот до 2 .кГц) примерно на 180 , Коэффициент передачио такой системы К е в зависимости от соотношения площа ей электродов, добротности, размеров пьеэопластины и др. составляет величину примерноот 0,005 до 0,1, К с Кпе...

Номер патента: 1534759

Опубликовано: 07.01.1990

Авторы: Боев, Златкин, Круглов, Шарапов

МПК: H04R 17/02

Метки: давления, звукового, приемник, пьезоэлектрический

...напряжение, причем фаза этогонапряжения зависит от направления поляризации данных частей (точнее, отих взаимной полярности, т,е. положения соответствующих электродов относительно пластины 2). Для случая,когда минусовые электроды частей 5и 3 расположены на цельной пластине 40биморфного пьезоэлемента, фаза сдвинута относительно выходного напряжения примерно на 180 , Коэффициентпередачи Кд этой системы зависитот соотношенйя площадей основной идополнительной частей,При подаче напряжения на электроды части 4 на электродах части 3 наводится напряжение, фаза которого относительно входного напряжения прак" тически не сдвигается, Коэффициент передачи К системы часть 5 (или 4) - часть 3 находится в пределах от 0,001 до 0,1При воздействии...

Номер патента: 1505859

Опубликовано: 07.09.1989

Авторы: Златкин, Самурин

МПК: B65G 47/22

Метки: кантования, перемещения

...цд раме 1 элекгропривола 7 На стенках тележки 5 закреплены оси 8 со сноболно вра цдющимися опорными каткдми 9, нд которь(е укладывается излелие 10.Нд осях 8 с Возможностью свободного вращения смонтированы звездочки 11, соединенные с Опорными катками 9 посредством муфг свободного хо;Ед, Выпо,пенных, например, в виде хрдпового колеса 12, здкреп. ленного на знез,очке 11, и полпружицецеой с(кдчки 1;3, здкрецле нцой на катке 9. .Чуфте может быггь В Иогцецд фрикциоцнойУстройство сО.Е(ржит кднтовдтель, кото Рыи е)ыпо,ец В Виде 1)сспо,оже(цых межлх В(тнями тяговьх Орг;ЕИОВ ко(нейерд 2 приводных Вертикальн з;)мкцутых тяговых элементов в ви;Ее замкнутых цепей 14 с В(.ЛХПИИМИ ЗВ(. (ЛосКс)МИ 15 И Э,ЕЕКтроцриВолом 16. Цепь 4 расположена таким...

Номер патента: 1494245

Опубликовано: 15.07.1989

Авторы: Венедиктов, Евженков, Златкин

МПК: H04M 11/06

Метки: дельта-модуляцией, дополнительной, информации, каналу, низкоскоростной, передачи, связи, цифровой

...второго ключа 36, а вход считывания - к входу 49 синхронизации. 45Управление формированием цифрового сигнала, содержащего символы ДМ-сигнала и НЦИ на передающей стороне, и разделением этого сигнала на составляющие на приемной стороне осуществляется частотой в два раза ниже опорной частоты НЦИ. Для этого используются фаэируемые первый 17 и второй 33 делители частоты, а в роли сигналов фазирования - наиболее низкие опорные частоты системы передачи (ле приведены). Первый распределитель 18 формирует пять импульсных последовательностей, сдвинутых относительно Г 5Фронтов опорнь и"к,у. в с; ", . тс- вено ча 1,5 Т; 2 Т; 2,5 Т; 3,5 Т4 Т.помощью имп.,ьснь;х по яедочптельностей первго распрел,",. гля 19 формируются регулярны по ,:.дВт, -...

Номер патента: 1454654

Опубликовано: 30.01.1989

Автор: Златкин

МПК: B24B 5/14

Метки: шлифования

...барабана 2 при его вращении. Амортизатор 6 содержит пружину 16 с преднатягом, большим усилия раэжима цанги шпинделя 11, и две гайки 17 для установки относительно барабана 2,Узел Фиксации барабана 2 предназназначен для фиксации его в период выстоя мальтийского креста 8 и выполнен в виде гибкой кольцевой пластины 18 толщиной 2 мм, закрепленной по периметру барабана 2, и смонтированного на станине зажимного приспособления в виде струбцины 19, Кольцевая пластина 18 имеет значительную жесткость в плоскости вращения барабана 2 и малую - в плоскости, перпендикулярной плоскости вращения барабана 2, Таким образом, фиксация пластины 18 в период выстоя мальтийского креста 8, т.е. в период выхаживания обрабатываемого изделия 9, исключает...

Номер патента: 1425839

Опубликовано: 23.09.1988

Авторы: Златкин, Петросян, Скворцов

МПК: H03M 3/02

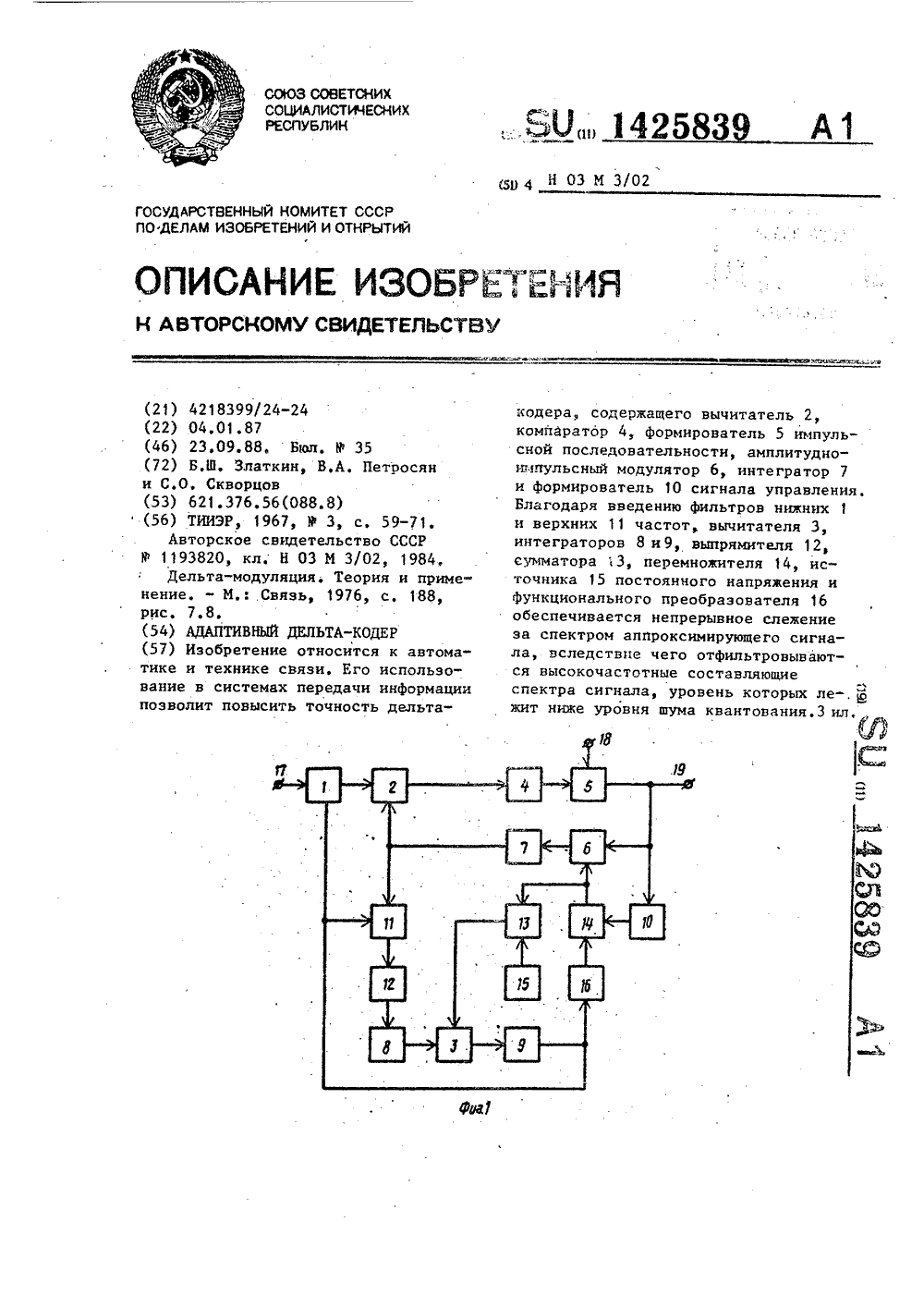

Метки: адаптивный, дельта-кодер

...б Путем фильтрации в ФНЧ 11, частота среза которого совпадает с частотой среза ФНЧ 1, получают внеполосную часть спектра, состоящую преимущественно из шума квантования (фиг,2 б). Двухполупериодный выпрямитель 13 совместно со вторым интегратором 8 вычисляют текущий уровень О, внеполосной 2 О части аппроксимирующего сигнала,Уровень шума квантования при отсутствии перегрузки прямо пропорционалет напряжению Б на выходе перемножителя 14, равному шагу квантования, 2 Величина О, сравнивается с напряжением Б , смещенным с помощью сумматора 13 и источника 15 на небольшую величину П , Напряжение разности ЬП на выходе вычитателя 3 интегрируется в интеграторе 9 и поступает на управляющие входы ФНЧ 1 и ФВЧ 11, а также на вход преобразователя...

Номер патента: 1418907

Опубликовано: 23.08.1988

Авторы: Златкин, Петросян, Скворцов

МПК: H03M 3/02

Метки: адаптивный, дельта-декодер

...Регулировка фильтров 6 и 7 осуществляется так, чтобы частота среза следила эа точкой пересечения огибающих спектров сигна" ла и шума (этой точке соответствует частота Г, на фиг. 2 а). Для этого, сравниваются уровни внеполосной части аппроксимирующего сигнала 11 и шума квантования Б (фиг. 2 б), которые при наличии слежения (в установившемся режиме) должны быть одинаковы, поскольку шум квантования распределен по оси частот сравнительно равно-. мерно. Увеличение 11 относительно Б свидетельствует о том, что внеполосная часть содержит не только шум квантования, но и сам сигнал. При этом частота среза фильтров 6 и 7 увеличивается. Небольшое смешение Уо, соответствующее уменьшению частоты среза на Го, введено,для обеспечения условия О+Ют 11,...

Номер патента: 1388400

Опубликовано: 15.04.1988

Авторы: Зеленин, Златкин, Иванников, Назаров, Позняк, Староминский, Томашпольский, Федотов

МПК: C08C 2/06

Метки: бутадиенового, выделения, каучука

...сопло 8 с большойскоростью поступает сетевой пар вколичестве, необходимом для веденияпроцесса выделения. Этот пар смешивается с .паром иэ теплообменника иза счет большой кинематической энергии разрушает крупные частицы. Смещенный паровой поток поступает вкрошкообразующее устройство 9, гдетвердые практически монодисперсныечастицы, являясь центрами крошкообраэования, способствуют образованиюкрошки с небольшой дисперсией в размерах,П р и м е р 1, Проводится процесс выделения бутадиенового каучукамарки СКД из его раствора концентрацией мас.107 в толуоле.Общее количество пара, поступающего в крошкообразователь, - 5 т/ткаучука. Давление в крошкообразова-.теле 7,5 ати, Температура 150 С.Количество воды, испаряемой в теплообменнике 3,5 т/т...

Номер патента: 1357232

Опубликовано: 07.12.1987

Авторы: Балашов, Банаков, Златкин

МПК: B28B 7/00

Метки: бетонных, смесей, форма

...10смонтирован гоРизонтальный приводнойвал 11 с коромыслом 12 в среднейчасти и рычагом 13 на свободном конце,На поддоне 2 закреплены направляющие 14, в которых с помощью пальцев 15 и 16 смонтированы тяги 17 и18, шарнирно соединенные одним концом с коромыслом 12. Другим концомтяга 17 соединена шарнирно с двухзвенником 4, а тяга 18 - с рычагом 8.Устройство работает следующимобразом.Перед закрытием продольного борта 1 подводят стропы крана к рычагу13 и поворачивают его и, соответственно, соединенный с ним вал 11 почасовой стрелке.При повороте вала 11 приходит вдвижение коромысло 12, пальцы 15 которого перемещаются по направляющей 14, поднимая тягу 17. При этом элементы запорного устройства конструк.тивно выполнены так, что...

Номер патента: 1344586

Опубликовано: 15.10.1987

Авторы: Златкин, Морозов

МПК: B24B 7/00

Метки: кругов, поточного, торцами, шлифовальных, шлифования

...вокруг собственной оси.Согласно предлагаемому способу детали, имеющие черновую базу, устанавливают в положение, при котором подлежащие обработке торцовые поверхности всех деталей располагаются в одной плоскости, отстоящей выше торцовых рабочих поверхностей шлифоваль ных кругов на величину снимаемого припуска, центрируют каждую деталь относительно продольной плоскости, проходящей по оси симметрии рабочих поверхностей шлиФовальных кругов, сообщают ей вращение вокруг собственной оси и перемещение в продольном направлении.Указанные особенности расположения деталей относительно шлифовальных кругов обеспечивают воэможность соблюдения идентичности установки подлежащих обработке поверхностей деталей, несмотря на то, что их базирование...

Номер патента: 1318309

Опубликовано: 23.06.1987

Авторы: Златкин, Кравченко, Руль, Тресков

МПК: B07B 1/42, B07B 13/18

Метки: вибровозбудитель

...шатуны 3, также выполнена с эксцентриситетом относительнооси опор 9, т.е. шатуны установленыэксцентрично осям опор и торцевыхгнезд, Взаимное положение цапф 6 и 7 35и соединительной части 8 фиксируется накладками 10, крепящимися винтами 11 к открытой части торцевых гнезди шейкам цапф 6 и 7 крепежными вин.тами 12. Внутренняя поверхность накладок 10 имеет выточку под грань многоугольника шейки цапф 6 и 7.Торцевые шейки установлены в соответствующих торцевых гнездах сооссъема, Накладкой 10 можно зафиксировать любое из трех взаимных положений части 8 и частей 6 и 7, которыеопределяют эксцентриситет оси б вращения части 8 (являющейся также осьюшатунов 3) относительно оси опор 9.2 з.п. Ф-лы, 3 ил,2но с возможностью фиксированного...

Номер патента: 1307592

Опубликовано: 30.04.1987

Авторы: Венедиктов, Златкин, Механошина, Мытаркин

МПК: H03M 7/00

Метки: импульсных, кореллированных, объединения, сигналов

...состояние.Таким образом, при совпадении символов "О" на выходе устройства импульс отсутствует,Если в одном из объединяемых сигналов возникает символ "1", а в другом - символ "О", то на выходе переноса одноразрядного двоичного сумматора 1 импульс отсутствует, а на выходе суммы возникает импульс, Еслив предыдущем такте совпадали символы"1", то на выходе триггера 2 памяти,а также на выходе элементов 3 и 4задержки на такт возникают импульсы.Эти импульсы проходят через элементыб и 7 совпадения и элемент ИЛИ 8 наэлемент 5 совпадения. С выхода элемента 5 совпадения через элементИЛИ 9 импульс поступает на информационный вход триггера памяти и поддерживает его в единичном состоянии.Если в предыдущем такте в объединяемых сигналах совпадали...

Номер патента: 1305877

Опубликовано: 23.04.1987

Авторы: Венедиктов, Златкин, Петросян

МПК: H04B 1/64

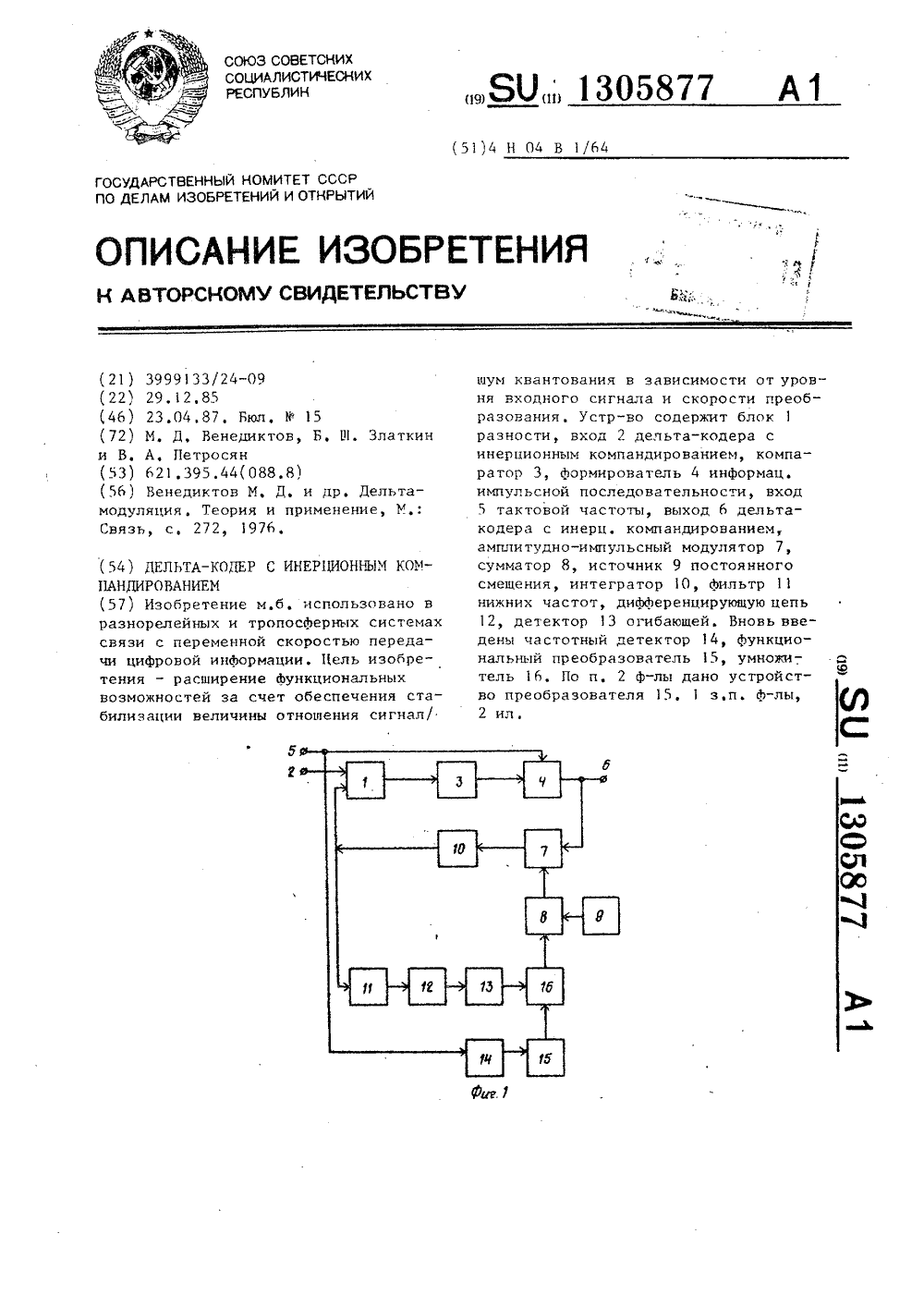

Метки: дельта-кодер, инерционным, компандированием

...символы "1" в информационной последовательности на выходе и уве - личение аппроксимирующего напряжения на выходе местного декодера, а отрицательной полярности - символы О и уменьшение аппроксимирующего напряжения, 11 ри этом каждый символ увеличивает, а каждый символ 0 наоборот, уменьшает аппроксимирующее напряжение на один шаг квантования. Абсолютная величина этого приращения, формируемого интегратором 10, при фиксированных параметрах схемы зависит от величины напряжения на управляю ем входе амплитудно - импульсного модулятора 7, Источник 9 постоянного смешения обеспечивает единичную площадь импульсов, формируемых на выходе АИМ 7, при отсутствии управляющего сигнала.В функцию АИМ 7 входит также преобразование однополярного сигнала...

Номер патента: 1305100

Опубликовано: 23.04.1987

Авторы: Златкин, Подмазо, Самурин, Этин

МПК: B65G 47/22

Метки: кантования, перемещения

...пазами 8, в которых установлены оси 9 с катками 10, на которые укладывается изделие 11.Наличие пазов 8 обеспечивает возможность вертикального перемещения катков 10 и их вращения с помощью кантователя в виде расположенного между ветвями конвейера 2 и установленного на раме 1 и опоре 12 приводного вертикально-замкнутого тягового элемента 13, выполненного в виде замкнутой цепи 14.Верхняя ветвь цепи 14 со стороны подачи изделий 11 конвейером 2 выполнена с подъемным для катков 10 участком относительно тяговых органов конвейера 2.На наружной поверхности цепи 14 закреплена фрикционная накладка 15 с возможностью ее зацепления с катками 10. Цепь 14 с накладкой 15 перемещается электроприводом 16, соединенным со звездочкой 17.В месте...

Номер патента: 1289990

Опубликовано: 15.02.1987

Авторы: Гапанович, Златкин, Левинтант, Попов

МПК: E21C 41/04

Метки: мощных, пластов, пологих, разработки

...- сбойками 15.Целик между парными выработками 10и 11 погашают в ходе отработки выемочного столба 9.25Транспорт угля осуществляют поконвейерным слоевым выработкам 7и 12 на конвейерный бремсберг 3(главный воздухоподводящий штрекпри отработке по падению) и далее ЗО по промежуточному квершлагу 5 наполевой транспортный штрек 1.1Слои отрабатывают одновременнос опережением лавой 16 в верхнемслое лавы 17 в нижнем слое, не меньЗ 5 шим расстояния между линией забояи дальней от нее границей зоны повышенных градиентов давления обру7 = аН с 1 р 20 50 шенных пород в верхнем слое при полной отработке земной поверхности,чтобпределяется соответственно приотработке по падению и простираниюпласта, по формулам 5 где 1 - расстояние от лавы верхнегогслоя до...

Номер патента: 1288915

Опубликовано: 07.02.1987

Авторы: Венедиктов, Златкин, Мытаркин, Палагин

МПК: H03M 3/02

Метки: дельта-модулятор

...паласовой фильтр 7 получается аппроксимирующий сигнал. В этом режиме элементы 5 и 6 практически не влияют на работу дельта-модулятора.Диаграммы (фиг.2) относятся к случаю отсутствия аналогового сигнала на входе 1, т.е. к режиму "молчащего канала, где а - сигнал на выходе сумматора 2; б - сигнал на выходе компаратора 3; в - сигнал на тактовом входе 12; г - сигнална выходе биполярного преобразователя 6 импульсов; Г- величина минимальной ступеньки квантования; Пь, - амплитуда шумового напряжения на входе компаратора; А- чувствительмасность компаратора при ПП ; А - чувствительность компаратораминпри П .П ; П- напряжение смесмщения компаратора; С - время задержки компаратора; Т,р в время задержки формирователя ймпульсной...

Номер патента: 1275780

Опубликовано: 07.12.1986

Авторы: Венедиктов, Златкин, Лисицын, Механошина, Мытаркин

МПК: H03M 7/32

Метки: блокового, дельта-модулированного, кодирования, сигнала

...ш-элементные комбинации символов и далееф 5поступают на цемодулятор ДМ-сигнала.Следовательно, из общего числа 2ш-элементных комбинаций символов передаются точно (без искажений) 2 "комбинаций, а любая из остальных подменяется одной из разрешенных, минимально отличающейся от нее.Устройство для блокового кодирования ДМ-сигнала работает следующим образом.С помощью делителя 4 частоты изтактовых импульсов формируется регулярная последовательность импульсов с частотой Г /ш, управляющаяУстройство для блокового кодирования дельта-модулированного сигнала, содержащее дешифратор комбинацийсимволов, информационный вход которого является информационным входомустройства, кододатчик, выход которого является выходом устройства,умножитель частоты и...

Номер патента: 1260170

Опубликовано: 30.09.1986

Авторы: Златкин, Косолапов

МПК: B23K 37/04, B23Q 3/00

Метки: загрузке, закрепления, изделия

...4/5род, ул. Проектная,осов ктор М. Петроз 517011 Изобретение относится к машиностроению, в частности к вспомогательным устрйствам для закрепления изделий в процессе обработки, и может быть использовано,например, при закреплении полуформ дляизготовления стоек железобетонных опор.Цель изобретения - обеспечение автоматического центрирования изделия,На фиг. 1 изображено устройство с установленным изделием (полуформой), общийвид; на фиг. 2 - то же, с изделием1 О(полуформой) большего диаметра.Устройство содержит основание 1, на кото 1)ом установлены захваты 2 и упоры 3, выполненные в виде одноплечих рычагов с дугообразной опорной поверхностью, шарнирноукрепленных на осях 4. К упорам 3 прикреплены тяги 5, которые шарнирносоединены с...

Номер патента: 1250941

Опубликовано: 15.08.1986

Авторы: Златкин, Лубе

МПК: G01N 29/04

Метки: акустической, предварительной, сигналов, эмиссии

...соединенс выходом формирователя 4, другой -с выходом аналого-цифрового преобразователя 3, выход - с вторым входомпикового детектора 2. Предусмотреносоединение пикового детектора 2 сФормирователем 4 через делитель 7напряжения; выполнение формирователя4 из последовательно соединенных потенциометра 8 установки уровня, сумматора.9 и компаратора 10; ныполиение измерителя 5 интервалов междуимпульсами иэ последовательно соединенных генератора 11 импульсон исчетчика 12; выполнение ключа 6 раз,ряда из последовательно соединенныхячейки 13 управления и ключа 14; соединение выхода ключа 6 разряда сзапоминающей емкостью Спикового детектора 2.Устройство предварительнои обработки сигналов акустической эмиссииработает следующим образом.В исходном...

Номер патента: 1240475

Опубликовано: 30.06.1986

Авторы: Златкин, Кравченко, Руль, Тресков

МПК: B07B 1/46, B07B 13/08

Метки: пневматический, сепаратор

...формы (узел 1 на фиг. 1).Сепаратор состоит из короба 1, в котором расположена перфорированная дека 2 15 с упругим элементом 3 П-образной формы, встроенным в середине рабочей поверхности 4 (сита). Упругий элемент 3 представляет собой резиновое полотно, прикрепленное болтами к отдельным полям деки 2, в качестве рабочей поверхности которой используются резиновые сита 4.Короб 1 опирается на раму 5, состоящую из двух не связанных между собой частей, которые с помощью опор 6 могут. изменять угол наклона полей деки 2 путем перемеще- г 5 ния нижних опорных кареток 7, установленных на поворотной раме 8, опирающейся одним концом на шарниры кронштейна 9, а другим - на подъемный механизм 10. Поперечный угол наклона полей деки 2 регулируется при...

Номер патента: 1220735

Опубликовано: 30.03.1986

Авторы: Златкин, Крупнов

МПК: B23Q 39/04

Метки: многопозиционный, станок

...соединению может поворачиватьсяс ним, Зубчатый венец 16 находитсяв зацеплении с двумя рейками 17и 18. Рейка 17 является штокомгидроцилиндра, выполненного в Г-образном корпусе 19. На конце рейки18 на оси 20 свободно устанавливается собачка 21, имеющая возможность качания относительно оси 20,Верхний конец собачки подпружиненпружиной 22, прижимающей собачкудо упора, нижний же взаимодействуетс рычагом 23, качающемся на оси 24,закрепленной в корпусе 19, Нижнийконец рычага 23 взаимодействует свыталкивателем 25 изделия 8 и с 5 10 15 20 25 30 35 40 45 50 55 регулируемым подпружиненным упором26, Выталкиватель 25 также подпружинен пружиной 27. Благодаря тому,что пружина 22 значительно слабеепружины 28, собачка 21 может свободно пропускать ролик на...
