Номер патента: 1708969

Опубликовано: 30.01.1992

Авторы: Баглюк, Ермаков, Иванченко, Новохатько, Простотин, Сучилин

МПК: D05B 1/22

Метки: стачивающе-обметочная, строчка, швейной

...петлителей и дополнительную нить 5 для образования краеобметочного стежка.Устройство содержит иглу 6, челнок 7,нижний 8, верхний 9 и боковой 10 петлители. соединения деталей изделий в процессе шитья и ремонта одежды, и позволяет повысить надежность соединения нити в строчке за счет увеличения застилаемости и перераспределения части нагрузки обметочной части строчки на челночную. Стачивающе-обметочная строчка швейной машины дополнительно имеет переплетение нитей петлителей по краю, образованное переплетением дополнительной нити с помощью бокового петлителя и нитью нижнего петлителя, а нити нижнего и верхнего петлителей зафиксированы на материале челночной строчкой. 7 ил. Стачивающе-обмегочный стежок швейной машины образуется...

Номер патента: 1352634

Опубликовано: 15.11.1987

Автор: Простотин

МПК: H03K 7/08

Метки: двухтактный, модулятор, широтно-импульсный

...диоды - с первым и вторым выходами ключа, а коллектор - с третьим выходом ключа. Двухтактный импульсный усилитель может быть выполнен на. транзисторах, коллекторы которых соединены с крайними выводами транзистора, эмиттеры - с общей шиной, а базы через элементыПоскольку при изготовлении устройство можно выполнить на транзисторах 35с одинаковым быстродействием, то сигнал помехи на выходе устройства отсутствует,Таким образом, введение элемента 40ИЛИ и ключа позволяет устранить впаузах между импульсами двухтактногоШИМ напряжение помех от перемагничивания трансформатора и этим улучшитьрежим работы транзисторам и, следовательно, повысить надежность устрой 10 20 25 ЭО преобразования уровней управляющихнапряжений - с выходами...

Номер патента: 1238239

Опубликовано: 15.06.1986

Автор: Простотин

МПК: H03M 1/64

Метки: код, перемещения

...интервала времени , величина которого зависит от конструктивного исполнения устройства, частоты сканированияи текущего положения маски 2, начинает"ся процесс последовательной засветкирасПоложенных с шагом А.1 фотоприемников, для которых справедливо условие ь 1.ь г, где Ь г - протяженность зон Р - П -переходов в плоскости сканирования. Следствием этогопроцесса является ступенчатое нарастание тока в цепи общего для всех фотоприемников активного сопротивления нагрузки и соответствующее изменение выходного сигнала П (Фиг.2),который подается на вход усилителя 9.Усиленный сигнал поступает на вход дифференцирующего элемента 10, который осуществляет выделение его Фронтов, импульсы с выхода этого элемента подаются на вход счетчика 11, который...

Номер патента: 1206921

Опубликовано: 23.01.1986

Автор: Простотин

МПК: H02M 3/335

Метки: обратной, однотактный, связью, току, транзисторный, трансформаторной

...стабилизаторах и преобразователях на.пряжения,Цель изобретения - улучшение массогабаритных показателей.На чертеже приведена схема устройства,Устройство содержит силовой транзистор 1, связанный коллекторнойВцепью с токовой обмоткой трансформатора 2 тока, первая обмотка которогочерез параллельную цепочку, состоящую из конденсатора 3 и диода 4включена в базовую цепь силовоготранзистора 1, два вспомогательных1транзистора прямой 5 и обратной 6проводимости, эмиттеры и базы которых соединены между собой. Коллектор вспомогательного транзистора 6обратной проводимости соединен свторой обмоткой трансформатора 2тока. Дополнительный конденсатор 7включен между точкой соединенияэмиттеров вспомогательных транзисторов 5 и 6 и точкой соединениявторой...

Номер патента: 1164832

Опубликовано: 30.06.1985

Авторы: Кириллов, Простотин

МПК: H02M 1/14, H02M 7/02

Метки: источник, питания, постоянного

...фильтр с шунтирующей цепочкой и стабилизатор напряжения, причем меж ду первыми выходным выводом выпрямителя и входным выводом стабилизатора включены параллельно соединенные индуктивность Фильтра и шунтир щая,цепочка, а вторые выходной вывод выпрямителя и входной вывод стабилизатора соединены между собой и образуют общую точку, к которой подключен конденсатор Фильтра, свободный конец которого соединен с первымвходным выводом стабилизатора 2.Однако известные устройства ха, рактеризуются наличием достаточно сложной схемы управления, обеспечивающей шунтирование дросселя щ фильтра при возникновении автоколебаний, а также необходимостью увеличения емкости фильтра для ослабления величины пульсации на выходе фильтра до заданного уров ня,...

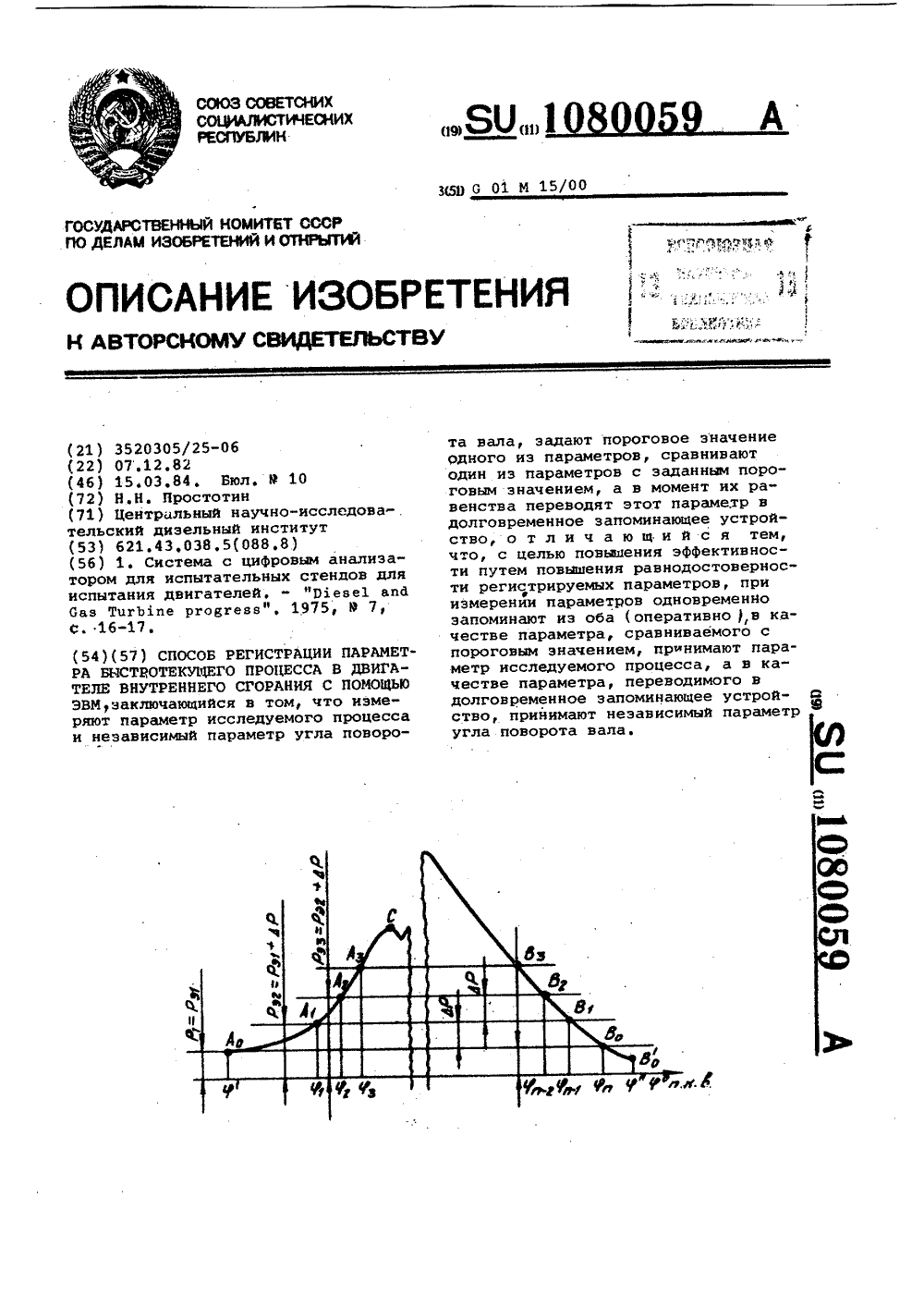

Номер патента: 1080059

Опубликовано: 15.03.1984

Автор: Простотин

МПК: G01M 15/00

Метки: быстротекущего, внутреннего, двигателе, параметра, помощью, процесса, регистрации, сгорания, эвм

...п о ероцесса отоб- занного процесса, причем полученражает последний с переменной поугл Уное при этом значение Р присваиуглу погрешностью, Кроме того внеобнео ходимость достаточно по бФ вается некоторой переменной выполи дробного няющей функции начальной эталонРописания наиболее динамических фраг- ной величины, т,е, Р -ф Рментов исследуемого процесса вынуждай, . е 1 Э 1ет устанавливДалее осуществляется асинхронга д 0 1 О 55 ное измерение параметра Р с максиавливать малые значения шадо , п,к,н, вследствие ченаименее динамичные агментыд вие чего магьно возможным быстродействие мфр менты оказы- и реализацией операции дающейваются представленными излишне поробно сод" возможность постоянно контролирос меньшей погрешностью т евать знак...

Номер патента: 985731

Опубликовано: 30.12.1982

Автор: Простотин

МПК: G01M 15/00

Метки: внутреннего, двигателя, испытательном, нагрузки, сгорания, стенде

...демо дулятор 4 с магнитоимпульсного или иного датчика 5 частоты вращения, формирует сигнал отрицательной обратной связи, пропорциональный текущему значению электромагнит. ного момента Мэ сопротивлению ЭПТ или поглощаемой цепью якоря мощности йэ (второй режим необходим при испытаниях транспортных двигателей), При этом осущест вляется коррекция указанного сигнала с целью компенсации влияния маховых масс ЭПТ, а также учета механических потерь, имеющих место в ее подвижных узлах, Сигнал с выхода вычислителя 3 поступает на один иэ входов элемента 6 сравнения, в то время на другой его вход подается програм. мный сигнал (Мп или Нп), Полученный таким образом сигнал рассогласования ( ДМ или Ю) поступает на вход исполнительного устройства 7,...

Номер патента: 873008

Опубликовано: 15.10.1981

Автор: Простотин

МПК: G01M 15/00

Метки: внутреннего, вращения, двигателя, испытательном, сгорания, скорости, стенде

...быстрое изменение тока в обмоткевозбуждения как в сторону его увеличения, так ив сторону уменьшения, Первое достигается подачей на обмотку возбуждения Форсирующего сигнала Оф, величина которого многократно превосходит величину сигнала, необходимого для возникновения в обмотке возбуждения предельно допустимого тока, На Фиг.З представлено изменение во времени тока 1 Ь в обмотке возбуждения при подаче на нее форсирующих сигналов Оф 4, 0, Офэ различной величины, причем Оф с 0,О прй разомкнутом контуре регулирования. Поскольку постоянная времени обмотки возбуждения есть величина постоянная для данной машины, очевидно, что с ростом величины Форсирующего сигнала скорость нарастания тока во обмотке возбуждения в рабочем диана- зоне его...

Номер патента: 668049

Опубликовано: 15.06.1979

Автор: Простотин

МПК: H02M 3/335

Метки: однотактный, постоянного, стабилизированный

...выпрямитель с прямымвключением диода и 1.С-фильтр с шунтирующим диодом, усилитель выполнен по полу- мостовой схеме с конденсаторным делителем напряжения, а вход другого управляемого ключа соединен с выходом модулятора ширины импульсов через логическую схему НЕ.На чертеже дан предлагаемый преобразователь.Преобразователь содержит широтно-ипульсный модулятор 1, логический элемент 15 НЕ 2, полумостовой усилитель 3 моьцности с конденсаторным делителем напряжения и выходным трансформатором, выпрямитель 4 с прямым включением диода 5, 1.С-фильтр 6 с шунтирчюгцим диодом 7.668049 3ча 9 поступают импульсы с выхода схемы НЕ 2. Модулированные по длительности и амплитуде импульсы напряжения с выхода усилителя 3 поступают на однополупериодный...

Номер патента: 564717

Опубликовано: 05.07.1977

Автор: Простотин

МПК: H03K 7/08

Метки: двухтактный, модулятор, широтно-импульсный

...вхо"ных импульсов (длячастногослучая, представпенного на фиг . 2) натри. Пусть триггер 14 находится в поло Южении, когда точка 6 : имеет попожитепьный потенциал. При этом подготовлены коткрытию элементы совпадения 15, 17, 19;.импупьсы, следующие по "Вх ", откры.вают эпемент совпадения 15 и ключи 2 и 5 (точки "д " и "к "), а импульсы п "Вхф открывают элемент совпадения 17 и ключи 4 и 3 (точки "еф и фо"), Таким образом, происходит высокочастотная коммутация тока в нагрузке с частотой входных импульсов: 1/Г, Депитепь частоа оты 13 делит частоту импульсов по фВх на И = 3 и, соответственно, с этой частоз" той перебрасывается триггер 14. В момент переброса триггера 14 закрываются эпементы совпадения 15, 17, 19 и открываются...
