Декодер

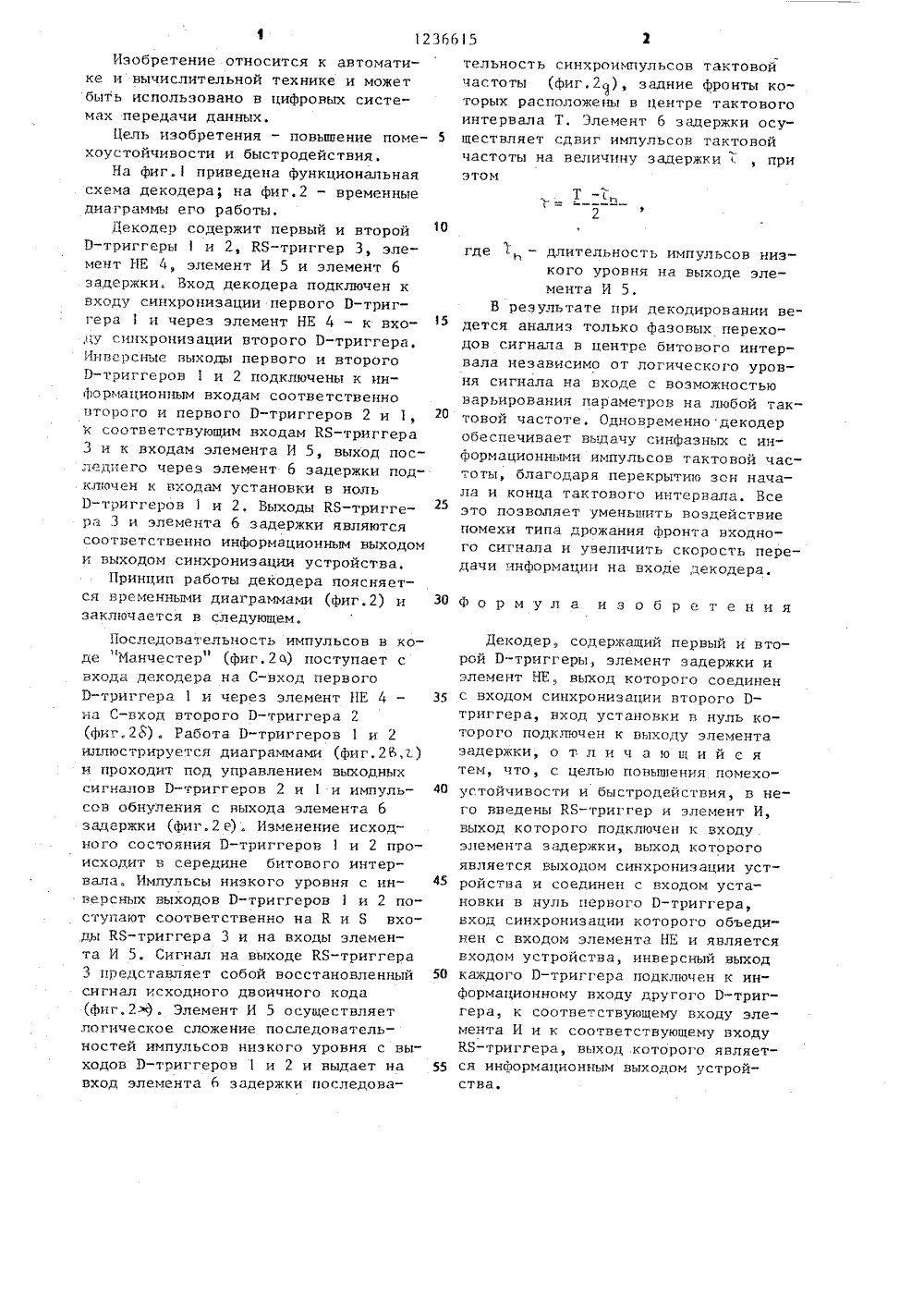

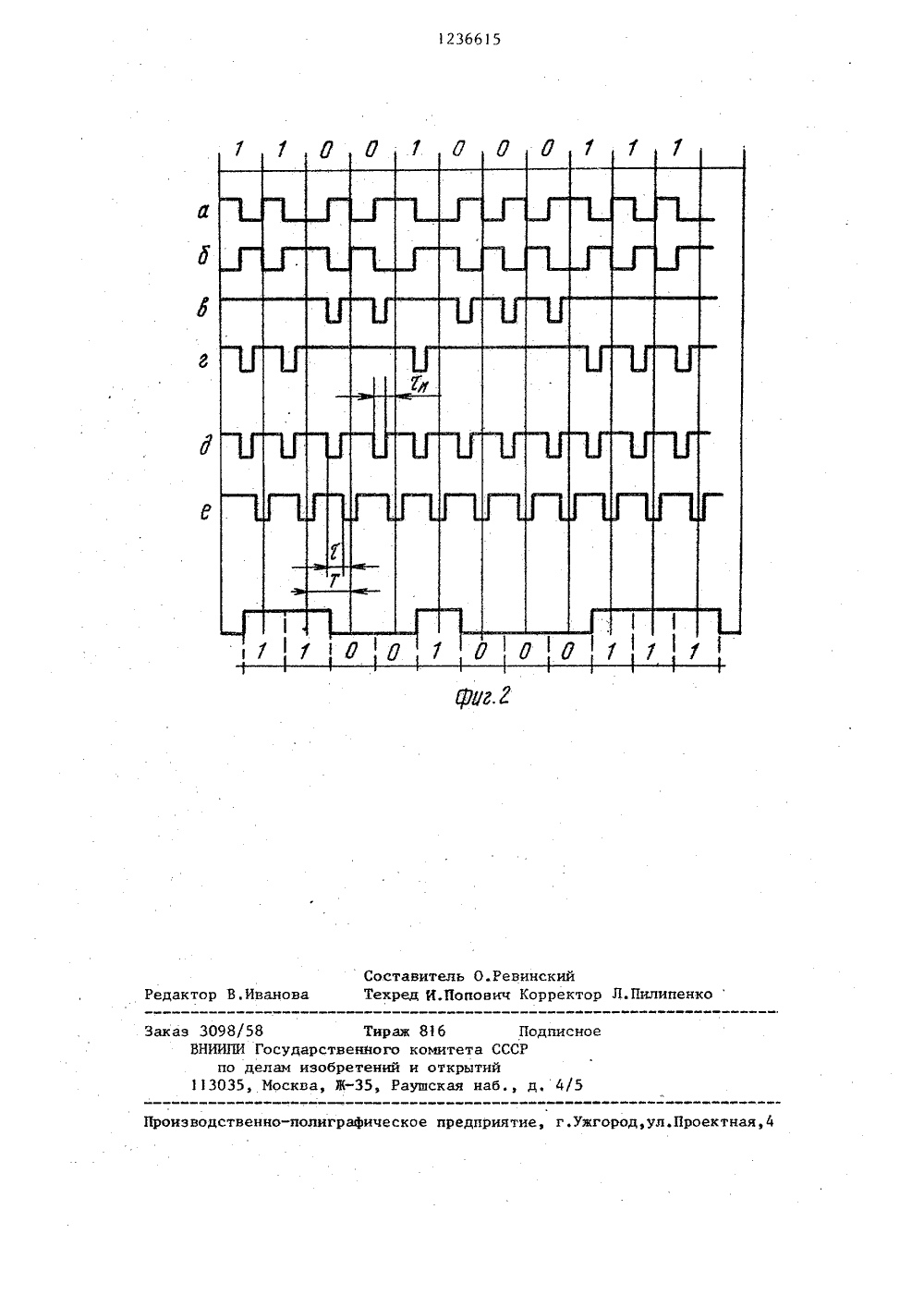

СОЮЗ СОНЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 19) (11) 11 4 Н 03 М 5/ МИТЕТ СССРИЙ И ОТКРЫТИИ ОСУДАРС ТВЕННОПО ДЕЛАМ ИЗОБРЕ ИСАНИЕ ИЗОБРЕТЕН8 ТОРСКОМЪ/ СВИДЕТЕЯЬСТВУ 55, И 1 б аченноеьг линиях овысит и быст Сй 1 Ь 4:Ь(57) Изобретение, предназндля использования в цифровпередачи данных, позволяетпомехоустойчивость передач родействие устройства. Декодер содержит два Э-триггера 1, 2, к 8-триггер 3; элемент НЕ 4, элемент И 5и элемент б задержки. Благодаря перекрестному соединению выходов 0 триггеров 1, 2 с их информационнымивходами, а также подключению этихвыходов через элемент И 5 и элемент6 задержки к входам установки в нольобоих Р-триггеров 1, 2 обеспечиваются устойчивое к дрожанию фронта входного сигнала декодирование манчестерского кода н получение синфазныхс информационными импульсов тактовый частоть 1. 2 ил,1236615 этом 2 ЗОФормула изобретения Изобретение относится к автоматике и вычислительной технике и может быть использовано в цифровых системах передачи данных.Цель изобретения - повьппение поме хоустойчивости и быстродействия.На фиг. приведена функциональная схема декодера; на фиг,2 - временные диаграммы его работы.Декодер содержит первый и второй 0-триггерыи 2, КБ-триггер 3, элемент НЕ 4, элемент И 5 и элемент 6 задержки. Вход декодера подключен к входу синхронизации первого В-триггера 1 и через элемент НЕ 4 - к входу синхронизации второго Р-триггера, Инверсные выходы первого и второго 0-триггеров 1 и 2 подключены к информационным входам соответственно второго и первого В-триггеров 2 и 1, к соответствующим входам КБ-триггера 3 и к входам элемента И 5, выход последнего через элемент 6 задержки подключен к входам установки в ноль 0-триггеров 1 и 2. Выходы КБ-триггера 3 и элемента 6 задержки являются соответственно информационным выходом и выходом синхронизации устройства.Принцип работы декодера поясвяется временными диаграммами (фиг.2) и заключаегся в следующем. тельность синхроимпульсов тактовойчастоты (фиг,2), задние фронты которых расположены в центре тактовогоинтервала Т. Элемент 6 задержки осуществляет сдвиг импульсов тактовойчастоты на величину задержки . , при где ).- длительность импульсов низкого уровня на выходе элемента И 5.В результате при декодировании ведется анализ только фазовых переходов сигнала в центре битового интервала независимо от логического уровня сигнала на входе с возможностью варьирования параметров на любой тактовой частоте. Одновременнодекодер обеспечивает выдачу синфазных с информационными импульсов тактовой частоты, благодаря перекрытию зон начала и конца тактового интервала. Все это позволяет уменьщить воздействие помехи типа дрожания фронта входного сигнала и увеличить скорость передачи информации на входе декодера.Последовательность импульсов в коде "Манчестер" (фиг.2 а) поступает с входа декодера на С-вход первого 0-триггера 1 и через элемент НЕ 4 - З 5 на С-вход второго В в тригге 2 (фиг.28). Работа В-триггеров 1 и 2 иллюстрируется диаграммами (фиг.26,) и проходит под управлением выходных сигналов 0-триггеров 2 и 1 и импуль- ф сов обнуления с выхода элемента 6 задержки (фиг.2 е). Изменение исходного состояния 0-триггеров 1 и 2 происходит в середине битового интервала. Импульсы низкого уровня с инверсных выходов 0-триггеров 1 и 2 поступают соответственно на К и Б входы КБ-триггера 3 и на входы элемента И 5, Сигнал на выходе КБ-триггера 3 представляет собой восстановленный 50 сигнал исходного двоичного кода (фиг.2 л. Элемент И 5 осуществляет логическое сложение последовательностей импульсов низкого уровня с выходов 0-триггеров 1 и 2 и выдает на 55 вход элемента 6 задержки последоваДекодер, содержащий первый и второй Р-триггеры элемент задержки и элемент НЕ, выход которого соединен с входом синхронизации второго 0- триггера, вход установки в нуль которого подключен к выходу элемента задержки, о т. л и ч а ю щ и Й с я тем, что, с целью повышения помехоустойчивости и быстродействия, в него введены КБ-триггер и элемент И, выход которого подключен к входу элемента задержки, выход которого является выходом синхронизации устройства и соединен с входом установки в нуль первого Р-триггера, ьход синхронизации которого объединен с входом элемента НЕ и является входом устройства, инверсный выход каждого 0-триггера подключен к информационному входу другого Р-триггера, к соответствующему входу элемента И и к соответствующему входу КБ-триггера, выход которого является информационным выходом устройства.1236615 Составитель О.Ревинскийедактор В.Иванова Техред И.Попович Корректор Л.Пилипенк акаэ 309ВНИИПИ 13 ческое предпринтие, г.ужгород,ул,Проектна оиэводственно-пол Оз Тираж Государственного делам изобретений 5, Москва, Ж, Р 8)б Подписикомитета СССРи открытийушская наб., д. 4/5
