Устройство для адаптивного приема дискретных сигналов

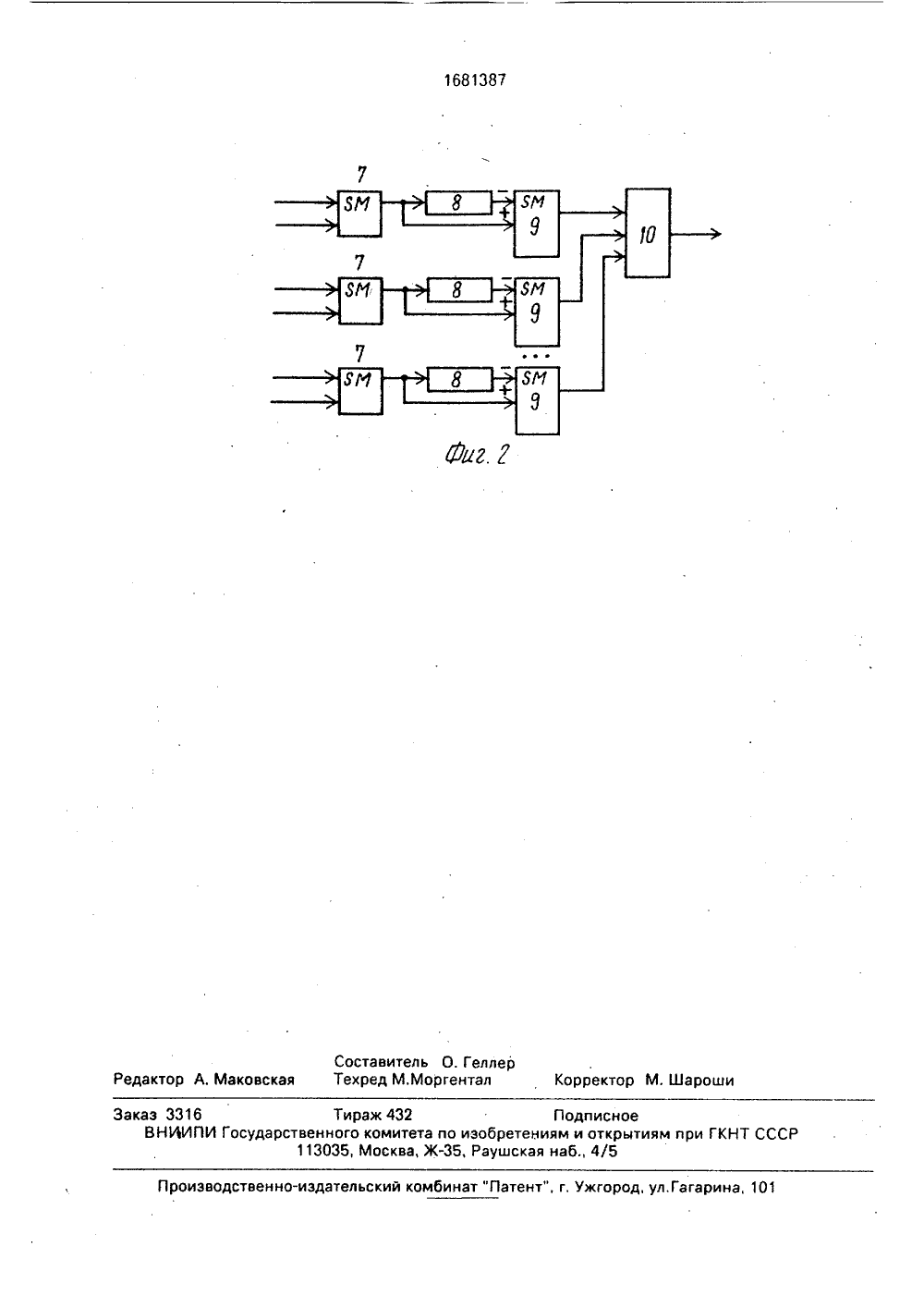

(51) 5 ИСА РЕТ евои лов.(54) УСТР ПРИЕМА Д О ГОСУДАРСТВЕННЬИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬС(56) Домарацкий А,Н. и др. Многоцелстатистический анализ случайных сигнНовосибирск: Наука,1975, с.42, рис.4. ТВО ДЛЯ АДАПТИВ КРЕТНЫХ СИГНАЛОВ(57) Изобретение относится к электросвязи, Цель изобретения - повышение достоверности приема сигналов в каналах со случайными параметрами. Устройство для адаптивного приема дискретных сигналов содержит демодуляторы 1, декодеры 2, первые и вторые регистры 3 и 4 сдвига, блок 5 управления и мультиплексор 6, Устройство позволяет повысить достоверность приема сигналов в каналах со случайными параметрами за счет использования алгоритмической избыточности. 2 ил.Изобретение относится к электросвязи и может быть использовано в системах передачи информации.Цель изобретения - повышение достоверности приема сигналов в каналах со случайными параметрами.На фиг. 1 изображена структурная электрическая схема предложенного устройства; на фиг. 2 - структурная электрическая схема блока управления.Устройство для приема сигналов методом адаптивного выбора вариантов содержит демодуляторы 1, декодеры 2, первые и вторые регистры 3 и 4 сдвига, блок 5 управления и мультиплексор 6.Блок управления содержит сумматоры 7, сдвиговые регистры 8, накапливающие сумматоры 9 и узел 10 сравнения.Устройство работает следующим образом,Пусть канал находится в 1-м состоянии, Тогда оптимально работает демодулятор 1 1-канала, а следовательно, он выдает наименьшее количество ошибок, записываемых в регистр 3 1-канала, а декодер 2 1-канала выдает наименьшее число ошибок, которые, согласовываясь по времени, поступают в сумматор 7 1-канала, где производится их суммирование, после чего общее количество ошибок суммируется с содержимым сумматора 9 1-канала и записывается в регистр 8 1-канала. В последующем общее количество ошибок, сдвигаясь, достигает выхода регистра 8 1-канала и вычитается из содержимого сумматора 9 1-канала.Узел 10 сравнения анализирует состояния сумматоров 9 и выбирает сумматор 9 1-канала, так как он находится в наименьшем состоянии, Узел 10 переключает мультиплексор 6 на 1-й вход, Таким образом, информация считывается с 1-го канала (демодулятор - декодер),Если условия прохождения сигналов изменились и канал связи перешел в 1+1-е состояние, то теперь оптимально работает демодулятор 1 1+1-канала и, соответственно, декодер 2 1+1-канала выдает меньшее число ошибок и наиболее достоверная информация поступает не в регистр 4 1-канала, а в регистр 4 1+1-канала, состояние сумматора 9 1+1-канала становится меньше и блок 5 управления переключает мультиплексор 6 на 1+1 вход,Предлагаемое устройство позволяет повысить достоверность приема сигналов в каналах со случайными параметрами эа счет использования алгоритмической избыточности,Формула изобретения Устройство для адаптивного приема дискретных сигналов, содержащее демодуля 10 торы, первые и вторые регистры сдвига,достоверности приема сигналов в каналах со случайными параметрами, введены декодеры, информационные выходы которых соединены с входами соответствующих 20 вторых регистров сдвига, выходы которых подключены к информационным входам мультиплексора, управляющий вход которого подключен к выходу блока управления, первые входы которого соединены с контрольными выходами соответствующих декодеров, входы которых подключены к 25 информационным выходам соответствующих демодуляторов, контрольные выходы которых соединены с входами первых регистров сдвига, выходы которых соединены с соответствующими вторыми входами бло 30 ка управления, причем входы демодуляторов объединены и являются входом устройства,выходом которого является выход мульти 35 плексора, а блок управления содержит узел сравнения, накапливающие сумматоры, сдвиговые регистры и сумматоры, выходы которых соединены с входами соответствующих сдвиговых регистров, выходы которых подключены к вычитающим входам соответствующих накапливающих сумматоров, вы 40 ходы которых подключены к входам узла сравнения, суммирующие входы накапливающих сумматоров подключены к входам со ответствующих сумматоров, первые ивторые входы которых являются соответственно первыми и вторыми входами блока управления, выходом которого является вы ход узла сравнения.50 мультиплексор и блок управления, о т л и 15 ч а ю щ е е с я тем, что, с целью повышения1681387Составитель О. Геллер Редактор А. Маковская Техред М.Моргентал Корректор М, Шароши аказ 3316 Тираж 432 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушскэя наб., 4/5ственно-издательский комбинат "Патент", г. Ужгород, ул.Гагаринаои
