Худыш

Номер патента: 1800621

Опубликовано: 07.03.1993

Автор: Худыш

МПК: H04B 1/10

Метки: настройки, системы, следящей

...сигналом добиваются равенства измеренных значений первой гармоники сигнала рассогласования,При настройке используется свойство замкнутой следящей системы, состоящее в том, что в согласованном положении исполнительный двигатель неподвижен, напряжения на выходе усилителя и подавителя квадратурной помехи равны нулю. С учетом того, что на вход подавителя поданы сигнал и квадратурная помеха, это условие можно записать в видеОссоз Лр+ Окв соз (90+ Лр) = 01800621 Ос= Окв Щ ЛР,Окв О г - Окв 1 + т 9 (,/р Ф )лее регулировкой фазосдвиодавителя добиваются чтобы Озможно только при Лу= О.и прежней точности опредти Ор 1 - Орг (1;4) и Ф = 80йки составит 0,050, что в 160м в известном способе,и выборе величины Ф для обзможности регулировки должься...

Номер патента: 1674372

Опубликовано: 30.08.1991

Авторы: Калошин, Погорецкий, Худыш

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...смены кода в генераторе 1 иформирователе 11 по окончании в них переходных процессов. В результате на выходерегистра 4 формируется пилообразный код,сдвинутый по фазе относительно кода генератора 1 на величину, пропорциональнуювыходному коду Й. При этом осуществляется фильтрация высокочастотных помех сумматора 2, вызванных переходнымипроцессами. В блоке 5 формируются напряжения питания СКВТ 6 работает в режиме двухфазного фазовращателя, и на его выходах вырабатываются напряжения; Оз=К 10 ози( в+ М-а );04 = К 10 осаз ( в т + й - а ); где К - коэффициент передачи СКВТ 6,Блок 9 вырабатывает два квадратурных кода, пропорциональных зи м 1 и соз в с, из пилообразно изменяющегося кода генератора 1. После перемножения в блоках 7 и 8 выходных...

Номер патента: 1336241

Опубликовано: 07.09.1987

Автор: Худыш

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...детекторов, включенных в прямойцепи.Опорные напряжения синхронных детекторов и модуляторов цепи обратнойсвязи полосовых усилителей тока сдвинуты на 90 относительно напряжений,подаваемых на входы полосовых усилителей тока,45Тогда в согласованном положении, например, выходное напряжение синхронного детектора 4 равно нулю, напряжения на его сигнальном и опорном 50 входах сдвинуты на 90 О, на вход полосового усилителя 2 поступают два противофазных напряжения: напряжение фазовращателя Ю и напряжение обратной связи 0 . Выходное напряжение полосо1вого усилителя 2 где К - коэффициент усиления полосового усилителя 2;8 - коэффициент передачи цепи об-ратной связи, состоящий из синхронного детектора 5 и модулятора 13; й я 1,Если теперь,...

Номер патента: 1215946

Опубликовано: 07.03.1986

Авторы: Горелик, Никуленко, Пахомов, Худыш

МПК: B23Q 39/02

Метки: агрегатный, станок

...положении, в качестве механизма 6 блокировки шпинделя могут быть использованы известные устройства для доворота шпинделя в определенное угловое положение. Приводы 3 вращения токарных шпиндельных бабок и механизм 6 блокировки шпинделей расположены на центральной колонне 9, на которой размещен и электромеханический привод 10 перемещения кулачков патрона 11. Привод 10 связан с патроном 11 посредством соосного с колонной 9 вала-шестерни 12, конической шестерни 13, подвижно установленной на шлицевом валу 14, соединенном со штоком гидроцилиндра 15 и управляемой муфтой 16, Токарные суппорты 1 установлены на боковых станинах 18, а инструментальные шпиндельные головки 19 - на силовых столах 20 и боковых станинах 21.Станок работает следующим...

Номер патента: 1103984

Опубликовано: 23.07.1984

Автор: Худыш

МПК: B23Q 3/00

Метки: зажима, фиксации

...связанс рукояткой ручного перемещения толкателя.Такое выполнение устройства позволяет расширить его технологическиевозможности за счет совмещения операций центрирования и фиксации детали. 45На фиг. 1 изображено устройство внерабочем положении; на фиг. 2 - тоже, в рабочем положении, когда осуществлено центрирование и ФиКсациядетали;на фиг, 3 - разрез А-А нафиг. 2; на фиг. 4 - разрез Б-Б наФиг. 2Устройство содержит корпус 1, накотором закреплены кронштейны 2 иприводной циликцр 3 с поршнем 4. В 55расточке корпуса 1 закреплена втулка5. В осевой расточке втулки 5 смонтирован толкатель 6 с упорной головкои 7, с наружной стороны втулки 5 установлен плавающий ползун 8 со штырем 9. Полэук 8 поджат в рабочее положение пружиной 10 и...

Номер патента: 1088045

Опубликовано: 23.04.1984

Авторы: Волнянский, Погорецкий, Сафонов, Худыш

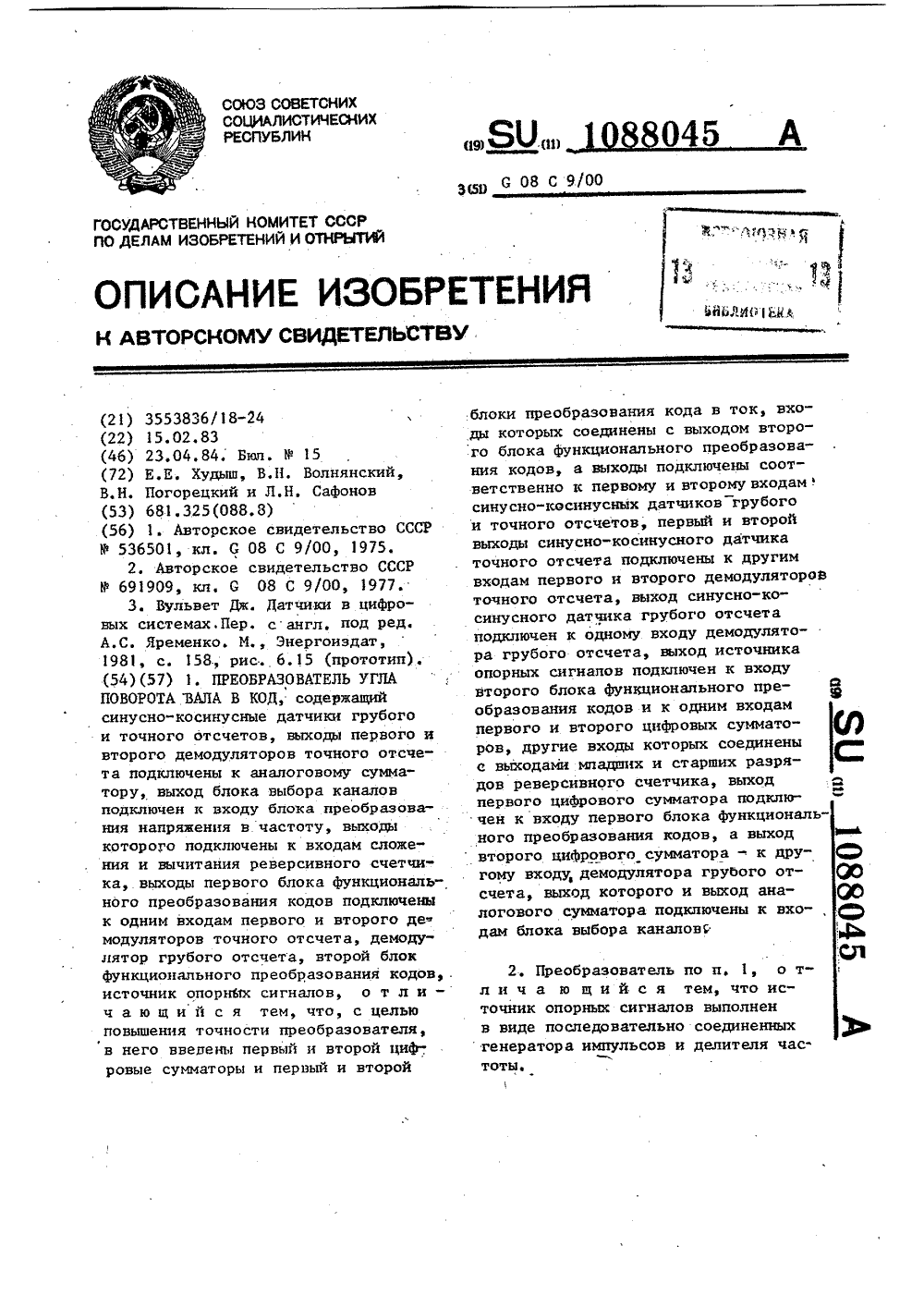

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...по технической сущности к изобретению является пре 5 образователь угла поворота вала в код, содержащий СКДУ грубого и точного отсчетов, выходы первого и второго демодуляторов точного отсчета подключены к анапоговому сумма тору, выход блока выбора каналов подключены к входу блока преобразования напряжения в частоту, выходы которого подключены к входам сложения и вычитания реверсивного счетчика, .выходы первого блока функционального преобразования кодов подключены к одним входам первого и второго демодуляторов точного отсчета, демодулятор грубого отсчета, второй блок функционального преобразования кодов, источник опорных сигналов, подкпюченный к входу СКДУ, выходы СКДУ точного отсчета через селектор квадранта подключены к другим вхо дам...

Номер патента: 1075342

Опубликовано: 23.02.1984

Авторы: Баев, Капицын, Худыш

МПК: H01Q 13/22

Метки: антенна, волноводно-щелевая

...волноводно-щелевая антенна; на фиг. 2 - зависимости от частоты коэффициента стоячей волны (КСВ) в фидерной линии волноводно-щелевой антенны; на фиг, 3 - диаграммы направленности волноводно-щелевой антенны на гра 40 50 и коииах отрезка прямоугольного волновода, иро,цхгииые щели, выполненные в его широкой стенке ио разные стороны от середины широкой стенки, причем расстояние между соседними щелями равно Ль /2, где Я15 длина волны в прямоугольном волноводе .Недостатком антенны является невозможность согласования антенны с фидерной линией в диапазоне частот.Наиболее близкой к изобретению является волноводно-шелевая антенна, содержа шая отрезок прямоугольного волновода,нинах диапазона частот и на центральной частоте...

Номер патента: 1042159

Опубликовано: 15.09.1983

Авторы: Сафонов, Худыш

МПК: H03H 7/20

Метки: сигналов, синусно-косинусного, фазовращателя, фильтр

...- повышение точности вселения фазомодулированного сигнала.Ф Для достижения поставленной цели в фильтр, содержащий первый и второй перемножители, первые входы которых подключены к синусному и косинусному выходам фаэовращателя, вторые входы подключены к косинусному и синусному выходам генератора соответственно, выходы подключены к входам первого сумматора, выходом подключенного к входу первого фильтра низких частот, введены третий, четвертый, пятый и шестой перемножители, второй и третий сумматоры, инвертор и второй фильтр низких частот, при этом первые входы третьего и четвертого перемножителей подключены к входам первого и второго перемножителей со ответственно, вторые входы третьего и четвертого перемножителей подключены к...

Номер патента: 1022203

Опубликовано: 07.06.1983

Авторы: Волнянский, Сафонов, Худыш

МПК: G08C 9/04

Метки: «угол-код»

...циФрового сумматора подключены к вторым входам синхронных детекторов,. выход старшего разряда генератора сетки частот под" ключен к входу синусно-косинусного Фазовращателя2 1.Однако преобразователь характеризуется недостаточной точностью, связанной с критичностью к асимметрии синусного и косинусного каналов преобразователя, а также с недостаточ"ным подавлением нечетных гармоникна выходе синхроннцх детекторов.Цель изобретения - повышение точности преобразователя.Поставленная цель достигается тем,что в преобразователь угол-код, со"держащий синусно-косинусный фаэовраО щатель, синусный и косинусный выходыкоторого подключены к первым входамсинхронных детекторов, выходы синхронных детекторов подключены к входам сумматора, выход которого...

Номер патента: 985927

Опубликовано: 30.12.1982

Авторы: Беляев, Памфилов, Худыш

МПК: H03D 1/18

Метки: амплитудной, глубиной, детектирования, малой, модуляции, сигналов

...состоящий из конденсатора 5 и диода 6, амплитудный детектор 7, состоящий из .диода 8 и конденсатора 9, и нагрузку 10.Устройство работает следующим образом.Входной амплитудно-модулированный сигнал поступает на неинвертирующий вход операционного усилителя 1. На конденсаторе 3 накапливается постоянное напряжение, равное наибольшей амплитуде входного сигнала. Поскользу это напряжение приложено к инвертирующему входу операционного усилителя 1, та часть сигнала, которая несет полезную информацию, оказывается в линейной зоне усилителя и усиливается в число раз, равное коэффициенту усиления операционного усилителя 1.При больших уровнях часть сигнала, не содержащая информации, ограничиваетсй. Уровень ограничения устанавливается автоматически, в...

Номер патента: 912630

Опубликовано: 15.03.1982

Автор: Худыш

МПК: B66F 7/16

Метки: подъемно-транспортное

...18 с помощью пластинчатой цепи 23 соединена с приводом рольганга 15, а звездочка 19 с помощью цепей 24.1 и 24,2 соединена с приводом рольганга 16. Бал 17с помощью звездочек 20 и цепей 25соединен с полэуном 7. На балке 4смонтированы управляемые отсекатели26 и 27. На стойке 2 смонтирован контролирующий датчик 28. В ползу 912630не 7 установлены подпружиненные Фиксаторы 29, взаимодействующие в верх" нем положении полэуна 7 с гнездами 30 в штангах 5.Устройство работает следующим образом. ,5В верхнем исходном положении стол 8 состыкован с подающим роль- гангом 15 и с помощью пружины 10 наклонен от рольганга 15. Отсекатель 27 освобождает деталь 14 и с помощью 1 О рольганга 15 деталь 14 подается на ролики 11 стола 8, При контакте детали 14 с...

Номер патента: 893842

Опубликовано: 30.12.1981

Автор: Худыш

МПК: B66F 7/08

Метки: подъемно-транспортное, средство

...стоек 2 и 3 смонтированы управляемые отсекатели 19 и 20. Стол 10 смонтирован шарнирно на рычагах 6 и 7 с возможностью ограниченного двухстороннего наклона, причем в свободном положении стол 10 за счет смещения центра тяжести наклонен в сторону от рольганга 15, до упора в ограни893842 Формула изобретения 3читель 17. На стойке 2 закреплен датчик 21 верхнего положения рычага 6.Устройство работает следующим образом.В верхнем исходном положении стол 10 состыкован с рольгангом 15 и за счет смещения центра тяжести стола относительно оси поворота наклонен от рольганга 15. Угол наклона стола 10 контролируется взаимодействием ограничителей 12 и 17. После получения команды от датчика 21 положения, взаимодействующего с рычагом 6, отсекатель 20...

Номер патента: 581468

Опубликовано: 25.11.1977

Авторы: Левицкий, Худыш

МПК: G06F 3/14

Метки: информации, отображения

...прн к оторог 4 Отобрй;кеиию ЛОД 4 О ЛЕЖИТ В СЯ Инфорйцяг ОУяйЕМЗЯ) С датчиков 1( и Режим селекции НРН ко тором нй экране ГИП 9 Отобрй;г(йется Н Н фОРМПг Я З й ОДИН Ц Л СПРО(й Яй ТЧ( ков ВБ ,первом режиме снгийл в впде се" миразрядногО двоичного колй с выхода Глп 4, через перекпвчателъ 7 и блОК 6 ПОСТУПает Нй дЕифрйтов 1 Ь вертизлЬ" нсй развертки 1(оторый преобразует 6(ъ ДВОНЧНЫй КОД В ЧИСЛО-ИМПУЛЬСНИВ КОДУ поступй 0 щнй нй РИ( 9.Во второ еЯ(ме для отобрйженнЯ кривой распределеИя температур, за- фИКСИРОЗйнНОЙ В ОПРЕДЕЛЕННЫЙ МОМЕНТ времени, сигналы, соответствуо(ие тем- ПЕРйТУРВМ ОТДЕЛЬНЫХ ТОЧЕК ПОЛЯ С 3 Ы кода ИЗЧ 4 постуйвгт нй бло( бгв кО- тором хранится информ(йция за Один Ц(ЛСПРОса ТЕРМОПНРПО команде с блока 13 управления ф блок б...

Номер патента: 496105

Опубликовано: 25.12.1975

Авторы: Горелик, Худыш

МПК: B23B 49/02

Метки: кондукторная, плита

...А н Описываемая кондукторная плита обеспечивает многопереходную обработку отверстийв труднодоступных местах деталей без их переустановки,Это достигается за счет оснащения кор, пуса плиты дополнительными и11, вокруг вертикальных осей кондукторными О , плитками по числу переходов, необходимых, для обработки отверстий, зафиксированными ;относительно корпуса подвижными фиксаторами, связанными со шпиндельной короб 1 кой.25 ов ор отным и496108 3штанги фиксаторы 37, связанные со ипиндельной коробкой 3 винтами 18 и .напрев 1 ляемые втулками 19, закрепленными в кор- пусе 1.Станок с описываемой кондукторной пли-, 5 той работает следующим образом.При движении шпиндельной коробки 3 в направлении обрабатываемой детали 20 кон-; дукторная плита сначала...

Номер патента: 428907

Опубликовано: 25.05.1974

Авторы: Горелик, Минское, Худыш

МПК: B23Q 1/40

Метки: платформой, подвижной, стол

...с рейками 8, приводимыми в движение гидроцилиндром 9. Между собой рейки соединены винтом 10, который служит для регулировки положения платформы по вертикали. С правой стороны платформы 6 имеется подпружиненный упор 11, с рычагом 12 и роликом 18. С левой стороны платформы б имеется упор 14, Шток 15 гидроцилиндра 9 имеет выступ 16 и бурт 17. На основании закреплен копир 18, подшипник 19 лля ориентации платформы б в поперечном направлении, а также упоры 20 и 21, служащие соответственно для ограничения крайнего переднего и верхнего положения платформы,Работает стол следующим образом.При перемещении штока 15 гидроцилинлра 9 влево, выступ 16, упираясь в подпружиненный упор 11, перемещает платформу б на подшипниках 5 в том же направлении. В...

Номер патента: 371680

Опубликовано: 01.01.1973

Авторы: Кривоножкин, Лисин, Худыш

МПК: H03K 7/04

Метки: модулятор, фазо-импульсный

...элемент охвачены отрицательной обратнойсвязью, второй вход перемножителя подключен к выходу релейного элемента, а источник несущей соединен со входом интегратора.На чертеже изображена блок-схема предлагаемого устройства,Источник 1 модулпрующего напряжениясоединен с первым входом перемножителя 2,выход которого подключен ко входу интегратора 3, последовательно соединенного с релейным элементом 4, например триггером. Интегратор и релейный элемент охвачены отрицательной ооратной связью с выхода релейного ента на вход интегратора. На второй вход множителя 2 подают напряжение с выхоелейного элемента. Источник б несущей инеи со входом интегратора 3.Модулятор работает следующим образом.модулирующее напряжение и напряженесущей в системе...

Номер патента: 290261

Опубликовано: 01.01.1971

Авторы: Лисин, Худыш, Ьиьлиот

МПК: G05B 1/01

Метки: автоматической, компаратор, настройкой

...момент ток смещения ТД меньше, пикового. Тогда переключение ТД произойдет в момент 1, позже перехода У, через нуль,В момент 1, когда напряжение l, достигает величины нижнего порога срабатывания У, триггера Шмидта б, происходит переключение триггера, вследствие чего ключ 1 отключает ТД от источника 11 и подключает его к резистору 12.Время с момента 1 до момента 1 используется для коррекции тока смещения,В момент 1, импульс . напряжения с одного из выходов триггера через соответствующие дифференцирующую цепочку и диод возвращает ТД в низковольтное состояние. Так как по предположению, ток смещения ТД меньше пикового, после окончания действия импульса возврата / ТД оказывается в низковольтном состоянии, транзистор усилителя 10 заперт и...

Номер патента: 182195

Опубликовано: 01.01.1966

Автор: Худыш

МПК: H03L 7/093

Метки: 182195

...детектор 4. Опорным напряжением детектора 4 является напряженис эталонного генератора. Если в момент поступления импульса запуска фазовый детектор открыт, происходит запуск одновибратора 5.Время выдержки одновнбратора выбира ют таким, чтобы во всем диапазоне регулироьания оно было меньше периода эталонного напряжения.Таким образом, к моменту прихода следующего импульса запуска одновибратор вновь 15 возвращается в первоначальное состояние,при котором его выходное напряжение равно нулю.Прямоугольные импульсы с выхода одновпбратора интегрируются фильтром нижних 20 частот 6 и вызывают увеличение постоянногонапряжения на управляющем элементе 2. Это приводит к увеличению частоты настройки четырехполюсника / и уменьшению фазового сдвига,...
