Кодер для оптической линии связи

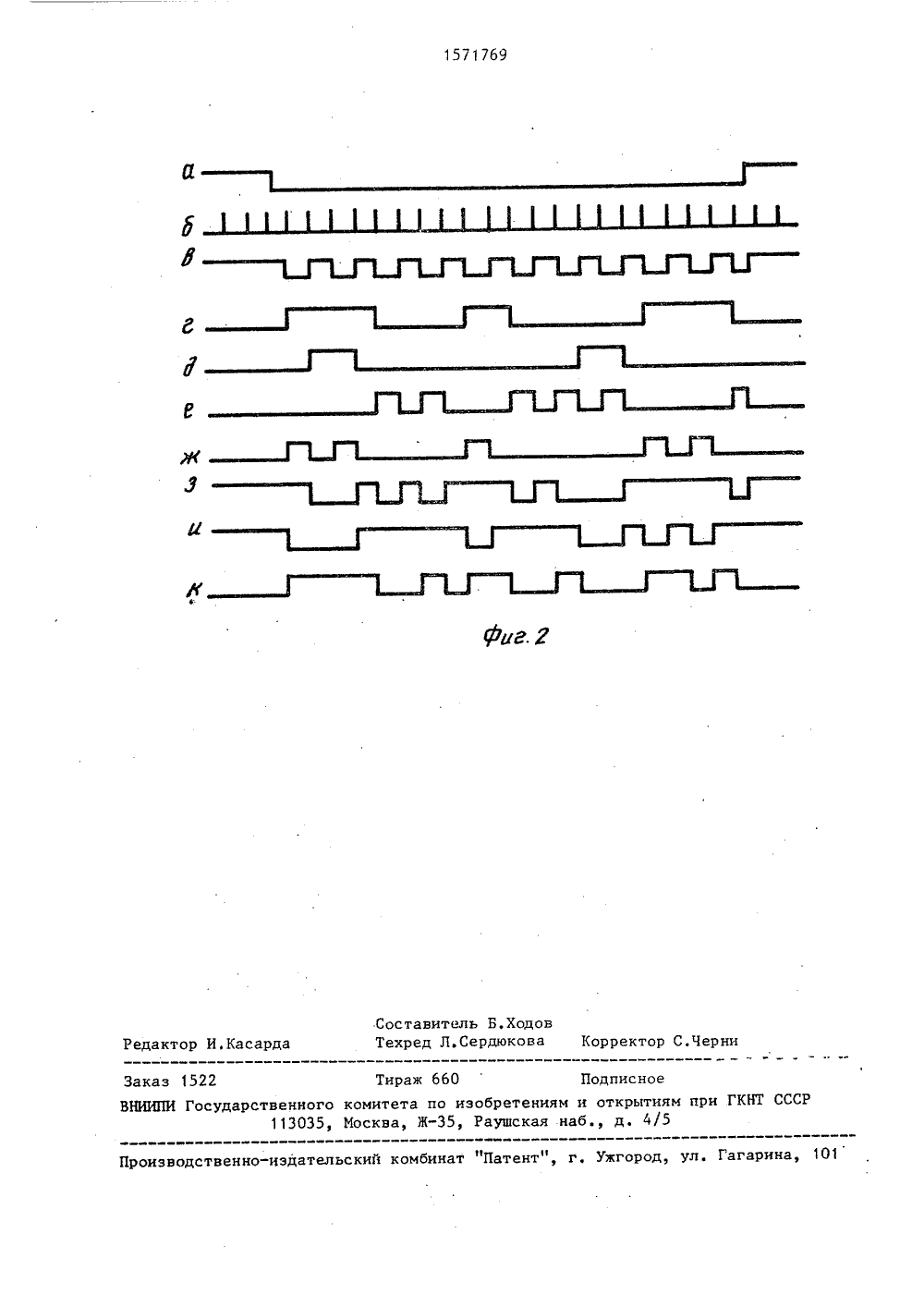

(19)(11) 51)5 Н ОЗМ 5 ОПИСАНИЕ ИЗОБРЕТЕН ВТОРСКОМ ТЕЛЬСТВУ СССР984 г.матике,ВЯЗ 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) КОДЕР ДЛЯ ОПТИЧЕСКОЙ ЛИНИИ С 2(57) Изобретение относится к вычислительной технике и может быть использовано для передачи информации в волоконно-оптических и лазерных линиях связи. Изобретение позволяет исключить из передаваемой информации служебные слова абонента путем их замены запрещенными комбинациями, что повышает информативность кодера. Кодер для оптической линии связи содержит два триггера 1 и 2, элемент НЕ 3 и элементы ИЛИ-НЕ 4, 5, 6 и 7.2 ил.И зобретение относится к вычислиельной технике и может быть испольовано для передачи информации в волоконно-оптических и лазерных нитяхб 5 связи.Цель изобретения - повышение информативности кодера.На фиг. 1 приведена функциональная схема кодера на фиг. 2 - временЭые диаграммы, поясняющие работу коера.Кодер для оптической лйнии связиодержит первый и второй триггерыи 2, элемент НЕ 3, первый - четертый элементы ИЛИ-НЕ 4-7. На фиг, 1озициями 8-11 обозначены соответстенно тактовый, информационный, упавляющий и синхронизированный входыодера, позицией 12 - выход кодера. 2 Оа фиг. 2 соответствуюшими индексамибозначены следующие сигналы: а - 1:игнал на входе 10, б - сигнал на ходе 8, в - сигнал на выходе триггера 1, г - сигнал на входе 9, д - 25игнал на входе 11, е - сигнал на выоде элемента 4, ж - сигнал на выходелемента 5, з - сигнал на выходе элеента 6, и - сигнал на выходе элемена 7, к - сигнал на выход элемента 12.З 0Кодер для оптической линии связиаботает следующим образом.После получения по входу 10 сигнала разрешения передачи, поступаюцего на К-входы триггеров 1 и 2, коер переходит в режим преобразованияКЕ формата информации к формату кода рипа Манчестер. Поток тактовых импульсов по входу 8, независимо от их формы, поступая на вход Т-тригге. ра 1, приводит к изменению его состояния и формированию на выходе симметричных импульсов со скважностью "2", что обусловлено, главным образом стабильностью тактовой часто ты,Третий и четвертый элементы ИЛИ-НЕ 6 и 7 обеспечивают при поступлении на их вторые входы кадрового синхроимпульса формирование запрещенной комбинации кода. Для этого сигналы с выходов элементов ИЛИ-НЕ 4 и 5 логически суммируются с кадровым (цик- ловым) импульсом и на 1 и К входах 1 К-триггера 2 сигналы соотьетственФ55 но, будут определяться как где 1, 1 и 1 - логические уровнисигналов соответственно на выходе Т-триггера 1, информации и кадрового синхроимпульса,Это обеспечивает возможность вставки кадрового (циклового) синхроимпульса в люоой момент передачи информации, без ее потери. В связи с тем, что синхроимпульсы подаются на С-вход 1 К-триггера 2 и тактируют передачу данных, задержки, обусловленные элементами в двух параллельных цепях, не имеют практического значения, а степень симметрии выходного кода определяется только стабильностью тактовой частоты. Сформированный таким образом сигнал подается на выход 12. Запрещенная комбинация формируется с уровнем "1", если первый бит передаваемой информации "1" и с уровнем "0", если первый бит "0", Формула изобретенияКодер для оптической линии связи, содержащий первый и второй триггеры, первые входы которых объединены и являются тактовым входом кодера, эле-. мент НЕ, вход которого является информационным входом кодера, выход второго триггера является выходом кодера, о т л и ч а ю щ и й с я тем, что, с целью повышения информативности кодера, в него введены элементы ИЛИ-НЕ, выходы первого и второго элементов ИЛИ-НЕ соединены с первыми входами соответственно третьего и четвертого элементов ИЛИ-НЕ, выходы которых соединены соответственно с вторым и с третьим входами второго триггера, четвертый вход которого объединен с вторым входом первого триггера и является управляющим входом кодера, выход первого триггера соединен с первыми входами первого и второго элементов ИЛИ-НЕ, второй вход первого элемента ИЛИ-НЕ объединен с входом элемента НЕ, выход которого соединен с вторым входом второго элемента ИЛИ-НЕ, вторые входы третьего и четвертого элементов ИЛИ-НЕ объединены и являются синхровходом кодера.орректор С.Черни Тираж 660арственного комитета по изобретениям113035, Москва, Ж, Раушская наб, д, 4/ Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 Заказ 1522ВНИИПИ Госу Подписноеи открытиям при ГКНТ СС
