Номер патента: 1505214

Опубликовано: 27.09.1995

Авторы: Бару, Гусев, Хабахпашев, Шехтман

МПК: G01T 5/12

Метки: диагностики, камера, медицинской, многопроволочная, пропорциональная, рентгенографической, установки, цифровой

МНОГОПРОВОЛОЧНАЯ ПРОПОРЦИОНАЛЬНАЯ КАМЕРА ЦИФРОВОЙ РЕНТГЕНОГРАФИЧЕСКОЙ УСТАНОВКИ ДЛЯ МЕДИЦИНСКОЙ ДИАГНОСТИКИ, включающая две катодные и анодную плоскости, выполеннные из натянутых проволочек, и дрейфовый электрод, помещенные в объем, заполненный рабочим газом, отличающаяся тем, что, с целью повышения пространственного разрешения камеры путем его улучшения на краях, анодные проволочки натянуты веерообразно с центром в фокусе рентгеновской трубки, а катодные плоскости наклонены к анодной под заданным углом, вытекающим из соотношениягде l изменение расстояния между анодной и катодными плоскостями;

Номер патента: 1816747

Опубликовано: 23.05.1993

Авторы: Бару, Батарина, Бидеев, Вареных, Ветрова, Жуков, Келенин, Липченко, Силин, Старосветская, Старосветский

МПК: C06B 33/00

Метки: автономного, нагревательного, состав, устройства, экзотермический

...Для удаления продуктов коррозии используют ; рилон Б или ОЗДФ, которые переводят их в комплексные соединения, удаляемые с поверхности частиц. В результате корроэионный процесс и уровень тепловыделения стабилизируется,Хлористце натрий и аммоний используются как катализаторы анодного растворения железа,Форма и размеры частиц целлюлозы могут колебаться в широких пределах. От их аида зависит количество удерживаемой воды единицей массы целлюлозы, Нами использовались частицы целлюлозы размерами примерно 1 х 20 мм, кружки диаметром 5-15 мм, прямоугольники со стороной 5 - 15 мм в зависимости от способа измельчения целлюлозы.От размеров частиц железного порошка и стружки зависит температура состава, Для обеспечения комфортной температуры на...

Номер патента: 1805420

Опубликовано: 30.03.1993

Авторы: Бару, Беседин, Зайцев, Русанова

МПК: G01V 1/135

Метки: импульсов, источник, передвижной, сейсмических

...расстояния между преобразова лем из кабины оператора,телем в верхнем полокении и грунтом и воз- Число гидроцилиндров 11 может бытьможность повторного сейсмического различным и определяется числом опор е- рео действия, ссор на неподрессоренную часть транспорПараллельность продольной оси преоб-тного средства, в данном случае тележкуразователя направлению перемещения 50 трактора или мосты автомобиля и т,п,штока гидроцилиндра узла блокировки для Гидроцилиндр 11 располагается на под- .контакта, например, с тележкой транспорт- рессоренной части транспортного средстваного средства обеспечивает надежность ра- таким образом, что его шток 12 может взаиботы узла блокировки и простую модействовать с гусеницей тележки...

Номер патента: 1787989

Опубликовано: 15.01.1993

Авторы: Бару, Дерябин, Макаров, Родионов, Шестаковский

МПК: C07K 1/04

Метки: биополимеров, синтезатор

...на некоторое время, достаточное для полного уравновешивания носителя по всему объ. ему реактора. Это время задержки (а также времена задержки при проведении всех последующих реакций) определяется заранее для каждой фазы синтеза. В первоначальный момент, когда на вход реактора поступает следующий реагент, . общее гидравлическое сопротивление начинает изменяться плавно в зависимости от замещения первоначального раствора последующим. После полного замещения первого раствора вторым во всем объеме реактора протекает следующая реакция конденсации биополимера. По мере протекания реакции плотность носителя возрастает (во всем , объеме носителя происходит накоплениеполезного продукта), возрастает и гидравлическое .сопротивление реактора, давле....

Номер патента: 1787988

Опубликовано: 15.01.1993

Авторы: Бару, Макаров, Родионов, Шестаковский

МПК: C07K 1/04

Метки: биополимеров, синтезатор

...связан с выходом сумматорэ 17,, .Блок 12 управления по этому варианту. снабжен соответственно уже четырьмя выходами. Первый выход соединен с входомние измеряют по манометру 8, Затем20 открывают первый канал крана 4 и в реактор свою исходную плотность и проницаемость.25 Вконце процесса уравновешивания первая 1 равно нулю. В этот момент производится30 переключение крана 4., и в реактор поступащей жидкости) могут существенно отличать 35 ся друг от друга, Поэтому в момент начала 40 45 5 10 15 реле времени 13. Второй и третий выходы соединены соответственно с входами первого и второго весоизмерителей 9 и 16, Эти входные сигналы весоизмерителей используются для обнуления показаний весоизмерителей при переходе к очередной операции синтеза....

Номер патента: 1781672

Опубликовано: 15.12.1992

Авторы: Бару, Салимон, Шепиль

МПК: G01B 7/00, G05B 23/02

Метки: датчика, перемещений, угловых

...на фиг.2 - временные диаграммы; на фиг,З - схемы намотки фаз кольцевой и рамочной обмоток; на фиг,4 - характер влияния на выходную крййую погрешности датчика немагнитной пластины,Датчик угловых перемещений 1, установленссьсй без наружного корпуса, приводится во вращение электродвигателем 2 с постоянной скоростью вращения ротора 3,Скорость вращения двигателя 2 выбирается, во-первых, из условия обеспечения допустимой постоянной скорости вращения ротора для данного датчика, во-вторьсх,Мто- бы, например, период вращения (время одного оборота) для достаточной точностиизмерения превышал напряжения частоты "питэсаяхотя бы в 360 раз (в этом случаеточность измерения будет составлять 1 ,).При необходимости получения более 5 точной настройки...

Номер патента: 1777227

Опубликовано: 23.11.1992

Авторы: Бару, Гинзбург, Эпштейн

МПК: H02P 7/42

Метки: асинхронный, частотно-регулируемый, электропривод

...первый выход 13 блока 20, а через последовательно включенные элементы И-НЕ 45 и 46 образует второй выход 14 блока 20, причем вторые входы элементов 46 и 47 соединены с релейным элементом 44,Устройство управления асинхронным электроприводом работает следующим образом.Преобразователь частоты 2 генерирует переменный ток амплитудой, задаваемой выходным сигналом блока задания амплитуды тока 8, и частотой, задаваемой выходным сигналом ключевого регулятора частоты 9. Двигатель 1, запитанный от преобразовэте ля частоты 20 развивает заданный устройством 7 момент, Момент асинхронного двигателя определяется амплитудой вектора тока статора и его ориентацией относительно вектора потокосцепления ротора, В частности, при реализации...

Номер патента: 1744087

Опубликовано: 30.06.1992

Авторы: Бару, Ларин, Родионов, Шестаковский

МПК: C08F 257/02, G05D 27/00

Метки: биополимеров, процессом, синтеза, твердофазного

...дифференцированием сигнала (фиг. 1 б), характеризующего изменение объема (фиг. 1 а) и при значениисигнала величины. приращения, полученного с определенной погрешностью, характеризующего нулевое приращениеобъема, задерживают выполнение следу.ющей операции для гарантированногообеспечения удаления избытков реагентов и продуктов (фиг, 1 в),участки кривых З-ч, 5-б 7-8 9-10,11-12, 13-.14 - задержки времени выполнения следующих операций 11-1 Ч и11-Ч 1.После истечения времени задержкипереходят к выполнению следующей операции путем подачи управляющего сигнала (Фиг. 1 г).П р и м е р, В проточном реакторе,представляющем камеру переменной емкости, заполненную полимерным нежестким носителем бензгидриламин с 23-нойсшивкой дивинилбензолом (РКР...

Номер патента: 1723545

Опубликовано: 30.03.1992

Авторы: Бару, Вагенфельд, Гершман

МПК: G01V 1/04, G01V 1/37

Метки: волн, источником, сейсмических

...соединены с шестым выходом первого шифратора 11 и со вторым входом схемы И 17, выход которой является четвертым выходом узла переключения дополнительных последовательностей, Второй выход позиционного счетчика 18 дополнительно соединен со вторым сигнальным входом электронного ключа 13, а четвертый выход - со вторым сигнальным входом ключа 14. Установочный вход счетчика 18 является вторым входом узла 9 переключения дополнительных последовательностей,Формирователь 19 предназначен для формирования импульса сброса из заднего фронта выходного импульса счетчика 4.Первый шифратор 11 предназначен для преобразования сигналонов, поступающих на его вход, в кодовую комбинацию на его выходах. Электронный ключ 2 состоит из двух триггеров, входы Я...

Номер патента: 1721225

Опубликовано: 23.03.1992

Авторы: Бару, Салимон, Шепиль

МПК: E21B 47/02

Метки: инклинометр, скважинный

...выходы счетчика 29 адреса -третий. Скважинный инклинометр на приемной стороне 39 содержит фильтр 40 для выделения полезного сигнала на линии связи, входной усилитель 41, необходимый для обеспечения нормального функционирования устройства, преобразователь 42 последовательного кода, поступающего по линии связи, в параллельной двоично-десятичный код, коммутатор.43 каналов и блок 44 индикации для отображения значения измеренных параметров на световых табло.На фиг. 4 представлены временные диаграммы 45 и 46 выходных напряжений формирователя 7 квадратурных напряжений, временная диаграмма 47 синхронизирующих сигналов с элемента сброса 15 формирователя 7 квадратурных напряжений, временные диаграммы 48, 49 и 50 выходных напряжений блока 1...

Номер патента: 1718169

Опубликовано: 07.03.1992

Авторы: Бару, Зайцев, Фролов

МПК: G01V 1/04

Метки: источник, колебаний, передвижной, сейсмических

...одна из которых параллельна вертикальнойй оси преобразователя.Выполнение кронштейна в виде коромысла, состоящего из направляющей, кинематически связанной с преобразователем, и короба под силовые провода, кинематически связанного с платформой транспортного средства, соединенных между собой с возможностью относительного продольного перемещения и поворота в двух взаимно перпендикулярных плоскостях, обеспечивает изменение длины коромысла в процессе его перемещения при работе источника, необходимое для компенсации изменения расстояния между местами фиксации проводов на преобразователе и транспортном средстве,Короб под силовые провода обеспечивает укладку проводов в количестве 4 шт,. общим сечением 120 мм 2, их механическую броневую...

Номер патента: 1679435

Опубликовано: 23.09.1991

Авторы: Бару, Беседин, Кондратенко, Макогон, Осятинский

МПК: G01V 1/135

Метки: волн, источник, сейсмических

...индуктор 9 возбудителя механических колебаний.Перегородка 8 в сборе с индуктором 9 устанавливается на нижнюю часть стакана 1,при атом индуктор располагается в полости10, Устанавливается якорь 12 возбудителямеханических колебаний на упор 13, На перегородку 8 устанавливается обецайкл 2, Спомощью фланцев 4 и 7 обечайка ,ижняя35 40 ческая волна. 50 55 5 10 15 20 25 30 часть стакана 1 жестко скрепляются. Инерционная масса 14, на опорном торце 18 которой закреплен буфер 19, а на направляющей поверхности 15 - уплотнительные кольца 17, устанавливается внутри обечайки 2, ориентируясь подшипниками 16. Инерционная масса 14 автоматически под действием собственного веса устанавливается на верхний фланец 3 через буфер 19. Устанавливаются...

Номер патента: 1672547

Опубликовано: 23.08.1991

Авторы: Бару, Гинзбург, Калашников, Эпштейн

МПК: H02P 7/42

Метки: частотно-регулируемым, электроприводом

...Причем при отставании фактического положения вектора тока от заданного появляется корректирующий сигнал, увеличивающий выходную частоту преобразователя частоты, а в случае опережения уменьшает выходную частоту.Таким образом, в процессе регулирования обеспечивается постоянство фазового угла вектора тока статора относительно потокосцепления ротора.Для образования корректирующих сигналов требуется формирование задания фазы тока, а также изменение фазы вектора фактического тока с последующим выделением фаэовой ошибки между укаэанными сигналами в узле 13 логического сравнения. Формирование задания фазы тока проиэводится в узле 11, а измерение фазы векторафактического тока - в узле 12,Для обеспечения работы в любом из 4-х возможных режимов:...

Номер патента: 1656572

Опубликовано: 15.06.1991

Авторы: Бару, Салимон

МПК: G08C 19/28

Метки: информации, передачи, приема

...длительность которой меньше или равна т. Селектор 11 длительности сигналов обеспечивает распознавание и распределение по отдельным шинам кадровых и информационных единичных импульсов. Фронтом входного импульса с цепи 48 счетчик-дешифратор 44 устанавливается в нулевое состояние и просчитывает число импульсов в пачке с выхода элемента И 45, в котором происходит заполнение импульсов выхода блока 33 частотой задающего генератора 10, В зависимости от длительности входного импульса в момент его спада, сформированного цепью 48, единичное состояние принимает один иэ выходов счетчика-дешифратора 44 К, 2 К, 4 К), При наличии единичного состояния на выходе К в момент спада, эта единица переписывается на выходе сдвигающего регистра 50,...

Номер патента: 1650240

Опубликовано: 23.05.1991

Авторы: Бару, Ларин, Родионов, Шестаковский

МПК: B01J 19/18

Метки: биополимеров, проточный, реактор, синтеза, твердофазного

...жидкости или растворы реагентов поступают через входной патрубок 2 в необходимой последовательности в процессе реакции. Носитель 4 изменяет свой объем. Подвижная перегородка 7 под действием изменяющегося объема носителя 4 меняет свое положение и вместе с пружиной компенсируют колебания этих изменений, плотно прижимая носитель к крышке 6 и подвижной перегородке 7 камеры 1. Фильтры 8 и 10 препятствуют уносу носи 1650240теля из камеры. Регулированием усилия упругого элемента 9 достигают оптимальной скорости синтеза. После выполнения всех , операций синтеза проводят отщепление пептида от носителя путем пропускания 5 требуемых реагентов. Зубчатое колесо 14 сцеплено с приводом 13, При больших объемах реактора сложно обеспечить...

Номер патента: 1615651

Опубликовано: 23.12.1990

Авторы: Бару, Хабахпашев, Шехтман

МПК: G01T 5/12

Метки: информации, камеры, медицинской, многопроволочной, пропорциональной, рентгенографической, съема, установки, цифровой

...циФровой рентгенографии, Целью изобретения является улучшение пространственного разрешения путем увеличения в два раза эффективного числаканалов многопроволочной пропорциональной камеры (МПК), Дпя этого вспособе съема информации с МПК, прикотором анодные проволочки, камерырасположены параллельно потоку рентгеновских гамма-квантов, а давлениерабочего газа (ксенона) и шаг анодных проволочек подобраны так, чтобыпробег образующихся фотоэлектроновбып примерно равен шагу анодных проволочек, ведут раздельную регистрациюсобытий, в которых срабатывает только одна анодная проволочка, и событий, в которых одновременно срабатывают две соседние анодные проволочки.Аппаратурно этот метод съема легкоосуществим с помощью использованиясхем...

Номер патента: 1373193

Опубликовано: 30.06.1990

Авторы: Бару, Зайцев, Кондратенко

МПК: G01V 1/04

Метки: импульсов, источник, передвижной, сейсмических

...электромеханические преобразователи, каждый иэ которых содержит концентрнчнорасположенные относительно друг друга статор 2 и якорь 3. Якорь 3 жестко связан с опорным элементом 4,предназначенным для передачи образованного механического импульса силыгрунту, В верхней части корпуса 5статора 2 закреплена направляющая 6,предназначенная для центрированиястатора 2 относительно якоря 3 преоб- ЭОразователя в процессе его работы.Направляющая 6 в нижней части имееткольцеобразный упор 7, обеспечивающий подхват якоря 3 в процессе взаимодействия со стдтором 2 после обра- ЗВзования рабочего импульса силы, Упор7 размещен в расточке 8 нижней частикорпуса якоря 9. Для обеспечения контакта упора 7 с опорной поверхностьюрасточкн 8 корпуса якоря 9...

Номер патента: 1565804

Опубликовано: 23.05.1990

Авторы: Бару, Стародубцева, Шестаков

МПК: B66C 3/16

Метки: грузозахватное

...крышка6 изготовлена заодно с вилкой 9, име,ющей отверстие (не показано) для оси . 2 О10, выполненной с резьбой на концах.На ось 10 установлена скоба 11 дляподвешивания грузозахватного устройства на крюк подъемного механизма.(не показано) . Скоба 11 удерживаетсяна оси 10 с помощью гаек 12 (возможныдругие варианты крепления скобы 1,1на оси 1 О) . На ось 10 также установлены шайбы 13.Тяги 14 и 15 верхними концами свя-.заны с осью 10, а нижними соответственно - с одиночной челюстью 2 болтовым соединением 16 и с парной челюстью 1 осью 17На осях 15 и 17, выполненных с резьбой, установлены пружины18, шайбы 19 и гайки 20 для изменения межчелюстного расстояния,Грузозахватное устройство грейфг-.рного типа работает следующим обр,. -...

Номер патента: 1432712

Опубликовано: 23.10.1988

Авторы: Бару, Богатырев, Эпштейн

МПК: H02P 7/42

Метки: переменного, электроприводом

...устройство 37 выпрямления,выполненное на операционном усилителеи диодах, и нуль-индикатор 38 на операционном усилителе, уставка срабатывания которого соответствует минимальной частоте рабочего диапазонарегулирования Г = (2-3) Гц,Блок 22 определения низкой частотына выходе эадатчика интенсивности содержит (фиг,З) нуль-индикаторы 39и 40, выполненные на операционных уси"лителях и переключающиеся при достижении уровня й(0,4-0,5) Гц соответственно в отрицательном и положительном диапазоне частот, логическийэлемент И-НЕ 41 и логический элементНЕ 42, причем вход блока 22 соединенс неинвертирующим входом нуль-индикатора 39 и инвертирующим входом нульиндикатора 40, выходы которых черезрезисторы подключены соответственнок первому и второму...

Номер патента: 1425753

Опубликовано: 23.09.1988

Авторы: Бару, Гольдштейн, Салимон, Шепиль

МПК: G08C 19/28

Метки: информации, передачи, приема

...13. С этого момента наступаетизмерительный интервал первого канала.Напряжение, пропорциональное измеряемому параметру, с выхода первогодатчика 19 через разблокированный коммутатор 15 поступает на вход элемента 12 сравнения, где сравнивается свыходным линейно нарастающим напряжением с ЦАП 11, При равенстве этих напряжений элемент 12 сравнения черезэлемент ИЛИ 17 запускает ждущий мультивибратор 18, который формирует импульс длительностью примерно десятьпериодов высокой частоты. Такая длительность выбирается из условий достаточной различимости при приеме на.5 14 251 земной аппаратурой, Выхоцным импульсом мультивибратора 18 счетчик 13 переводится во рторое состояние, подключая выход второго датчика 19 к вхо 5 ду элемента 12 сравнения...

Номер патента: 1422358

Опубликовано: 07.09.1988

Авторы: Бару, Богатырев, Эпштейн

МПК: H02P 7/74

Метки: многодвигательным, переменного, электроприводом

...аппроксимируетсяотрезками прямых. Второй функциональный преобразователь 28 реализует зависимость тока статора 1, от скольжения о при постоянстве потокосцепления ротора (,г =сопз, которая аппрокгсимируется отрезками прямых, смещенными вверх по оси ординат. Блоки 19,22 и 24 дифференцирования представляют собой цепочки. Блоки 26 и 27 выделения модуля выполнены на операционных усилителях и диодах,Блок 23 измерения фазового запаздывания инвертора содержит интегрирующий усилитель, зашунтированныйпервым ключевым элементом, на входкоторого подается сигнал частоты,а выход через второй ключевой элементсоединен с входом блока запоминанияна операционном усилителе, выход которого является выходом блока 23.При этом на управляющий вход...

Номер патента: 1403375

Опубликовано: 15.06.1988

Авторы: Бару, Салимон

МПК: H03M 1/52

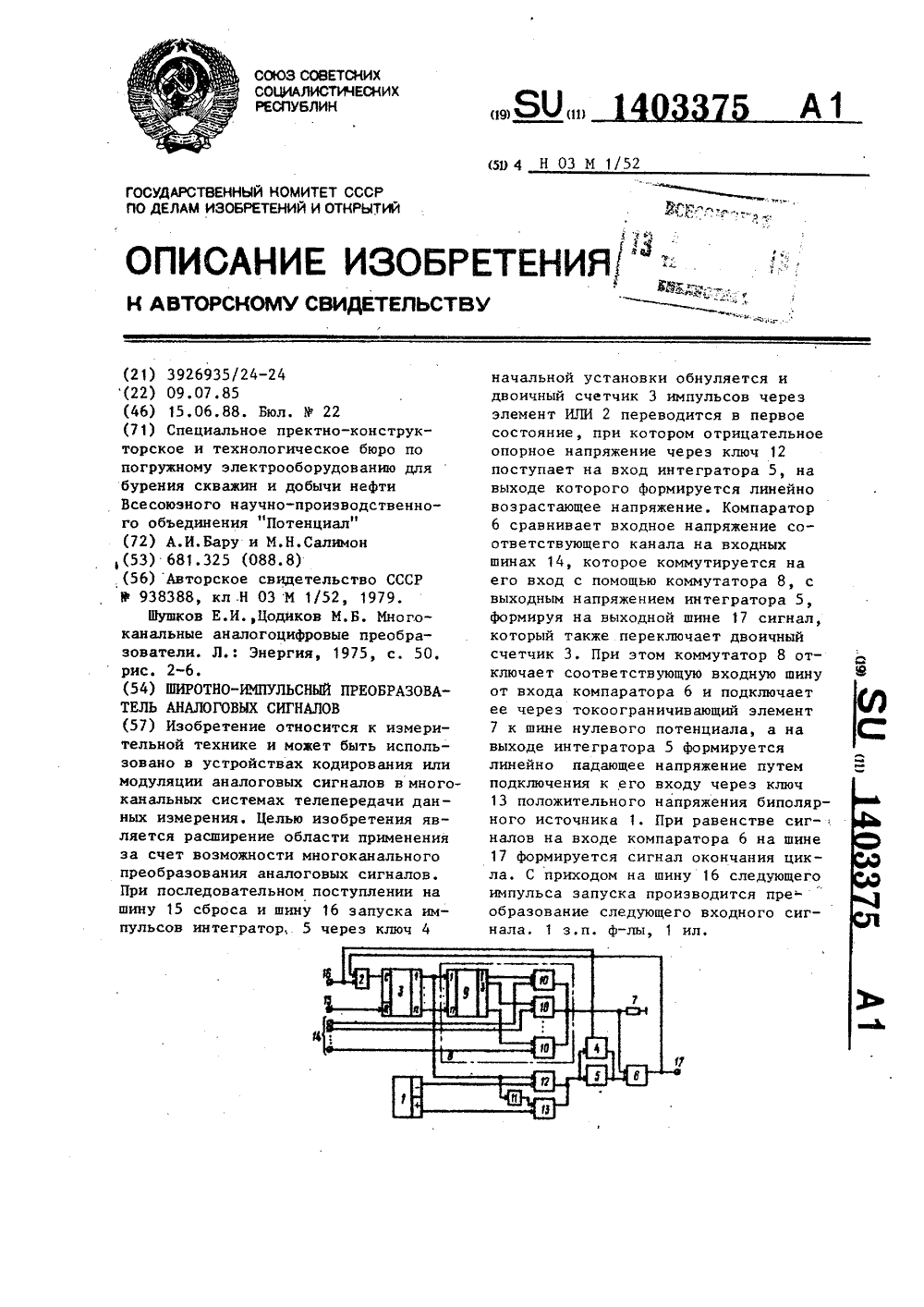

Метки: аналоговых, сигналов, широтно-импульсный

...3 по шине 15 подается короткий импульс, который переводит его внулевое состояние, тем самым устройство подготавливается к работе.При поступлении на шину 16 импульса запуска интегратор 5 через ключ4 начальной установки обнуляется,счетчик 3 через элемент ИЛИ 2 переводится в первое состояние. При этомна вход интегратора через открытыйключ 12 поступает отрицательное опорное напряжение - По, которое на выходе интегратора 5 преобразуется влинейно-возрастающее напряжение. Навторой вход компаратора 6 подаетсячерез первый открытый ключ 10 входной сигнал Б , первого канала. Вмомент равенства напряжений на входах компаратора 6 на его выходе формируется перепад напряжения, которыйпоступает на вход счетчика 3 черезэлемент ИЛИ 2 и...

Номер патента: 1393461

Опубликовано: 07.05.1988

Авторы: Бару, Шестаковский

МПК: B01F 5/06

Метки: смеситель

...6, и выходной канал 3. Предложенная конструкция смесителяобеспечивает качественное смешение компонентов при получении возможностиуменьшить габариты смесителя. формула изобретения зом,Смешиваемые растворы по каналам 2 попадают в кольцевую подводящую полость 4, где происходит их предварительное перемешивание, которое ус Виленскийова Корректор В, Гирняк Составитель Я Техред Л,Сеид еппктор О, Голо аказ 19 Тираж 564 Подшсударственного комитета СССм изобретений и открытийва, Ж, Раушская наб., д. ИИПИ по де3035, 11 о Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к устройст-,вам перемешивания и может найти применение преимущественно при подготовке проб хроматографического анализа.Целью...

Номер патента: 1390744

Опубликовано: 23.04.1988

Авторы: Бару, Богатырев, Калашников, Тютюнников, Эпштейн

МПК: H02M 5/27

Метки: асинхронного, двигателя, короткозамкнутого, преобразователя, пуска, частоты

...подключенных к источникупостоянного напряжения. Блок 8 задания тока на втором этапе представляет собой пропорционально-интегральное звено, выполненное на операционном усилителе.5Устройство работает следующим образом.мПри замыкании контактов командоаппарата 5 на вход блока 7 формирования длительности этапов и на вход блока 6 задания тока на первом этапе поступает сигнал пуска П (фиг. 5). При этом на вход регулятора 10 тока с выхода блока 6 задания тока на первом этапе при разомкнутыхключевых элементах 9 и 17 поступает импульсный сигнал задания. Так как ключевые элементы 15 и 12 разомкнуты, на вход системы 14 управления инвертором 1 поступает сигнал нулевой частоты. Такое состояние сохраняется в течение всего первого этапа пуска. При...

Номер патента: 1375643

Опубликовано: 23.02.1988

Авторы: Баранчеева, Бару, Дерябин, Кужелев, Павлов, Хохлов, Шестаковский

МПК: C12M 1/00

Метки: дезинтегратор, микроорганизмов

...колец 5, Выступы 4 ротора3 выполнены за одно целое с кольцами5, при этом одна иэ поверхностей 8каждого выступа 4 имеет конусообразную Форму. Дезинтегратор также содержит корпус 9 с патрубком 10 дляотвода продезинтегрированного материала, патрубками 11 и 12 для подвода и отвода соответственно хладагента к неподвижному диску 1, приводной вал 13 с установленным на немдисковым ротором 3; стержень 14, размещенный в пазах 15 колец 5 для передачи вращения последним и прикрепленный к валу 13 и внутренним стенкам стакана 6.Деэинтегратор работает следующимобразом.Перед работой неподвижный диск1 подключают через патрубки 11 и 12к термостату (не показан). Включаютпривод вращения дискового ротора 3,затем через патрубок 2 подают суспенэию...

Номер патента: 1368431

Опубликовано: 23.01.1988

Авторы: Бару, Гринченко, Оленич

МПК: E21B 47/024

Метки: ориентирования, отклонителя

...триггера 28 установкив нуль. Выход элемента ИЛИ 27 соединен с входами инкрементации и декрементации счетчика дешифратора 24.Выход элемента И 10 соединен с регулятором подачи долота 13, один извходов - с прямым выходом триггера28, а другой вход - с первым выходом счетчика-дешифратора 24,Выход элемента И-ИЛИ 11 соединенс обмоткой реле 22, инверсный вхоподключен к первому выходу счетчикадешифратора 24, прямой вход соединенс прямым выходом триггера 28, входразрешения - с инверсным выходомтого же триггера.Блок 12 индикации производит с заранее заданной дискретностью индикации разности между заданным и Факти 5 136ческим углами положения отклонителя.Выводы ламп 29 и 30 подключены кпрямому выходу триггера 28, ламп 32и 33 - к инверсному выходу...

Номер патента: 1325702

Опубликовано: 23.07.1987

Авторы: Бару, Брагилевский, Гринченко

МПК: H03M 1/50

Метки: величин, времяимпульсный, отношения

...так как его счетный вход закрыт сигналом с выхода нуль-органа 17, и на входах элемента НЕИЛИИ.15, связанных с выходом блока 8 деления и выходом расширителя 14 длительности импульсов, держится низкий потенциал.Триггер 16 знака, установленный в состояние логической единицы фронтом импульса с выхода блока 6 управления, остается в этом же состоянии, разрешая прохождение задержанных линией 13 задержки импульсов с генератора 3 на выход блока 9 коррекции только через нижнюю половину элемента НЕИЛИИ 5.С выхода блока 9 коррекции импульсы поступают на вход элемента И 1 и проходят через него на счетчик 2 преобразуемой величины за время воздействия на первый вход элемента И 1 сигнала преобразуемой величины. Таким образом, при М - Мо = А М =...

Номер патента: 1053610

Опубликовано: 23.03.1987

Авторы: Бару, Осятинский

МПК: G01V 1/04

Метки: источник, сейсмических, сигналов

...в виде закрепленного на корпусе преобразователя цилиндра с. двумя усеченными конусами, прилегающими большими основаниями к цилиндру, а меньшими - к корпусу преобразователя, и выступающих над цилиндром и усеченными концами ограничителей, попарно образующих расширяющиеся на усеченных конусах желоба, ориентированные вдоль корпуса преобразователя с возможностью взаимодействия с роликами,На фиг, 1 изображен предлагаемыйисточник, вид сбоку; на фиг. 2 - преобразователь с механизмом ориентации;на фиг. 3 - сечение А-А на фиг. 2;на фиг. 4 - часть корпуса электродинамического преобразователя: с ограничителями в аксонометрии,Устройство размещено на транспортном средстве 1. На его платформесмонтированы накопитель энергии 2,пульт управления 3,...

Номер патента: 674532

Опубликовано: 23.03.1987

Авторы: Бару, Волошин, Макагон

МПК: G01V 1/04

Метки: активный, источника, сейсмических, сигналов, узел, электродинамического

...является повыше ние коэффициента использования н повышение механической прочности за 35счет уменьшения веса активной частиустройства для возбуждения механических импульсов, повышение надежности,упрощение технологии его изготовления.40Посгавленная цель достигается тем,что сокции обмотки уложены в выполненные кольцевыми пазы, причем центры пазов магнитопроводов якоря и статора сдвинуты один относительно другого на половину полюсного деления,На чертеже изображен активныйузел электродинамтческого источникасейсмических сигналов.Иагнитопровод 1 якоря 2 и магнитопровод 3 статора 4 представляютсобой концентрически расположенныеодин в другом полые цилиндры, набранные из листовой стали и запрессованные в стальные корпусы 5 и 6. На обращенных...

Номер патента: 1265978

Опубликовано: 23.10.1986

Авторы: Бару, Брагилевский, Салимон

МПК: H03K 5/13

Метки: задержки, импульсов

...полезного импульса на вход устройства триггер 4 находится в нулевом состоянии; счетчик 2 - в произвольном состоянии, а дешифратор заперт низким потенциалом на его разрешающем входе. При поступлении полезного импульса на входную клемму устройства счетчик 2 по входу К через элемент И 7 устанавливается в нулевое состояние, переключается на суммирование и начинает насчет импульсов. Одновремен 5 10 15 20 25 30 35 40 45 но входной импульс поступает на входы схем И 5 и 6. Как только состояние счетчика 2 становится равным М, на выходе дешифратора 3 появляется перепад напряжения, который переводит триггер 4 в единичное состояние. Логическое состояние элемента И 6 становится единичным и счетчик 2 выходом элемента И 6 задирается по входу СО. По...
