Широтно-импульсный преобразователь аналоговых сигналов

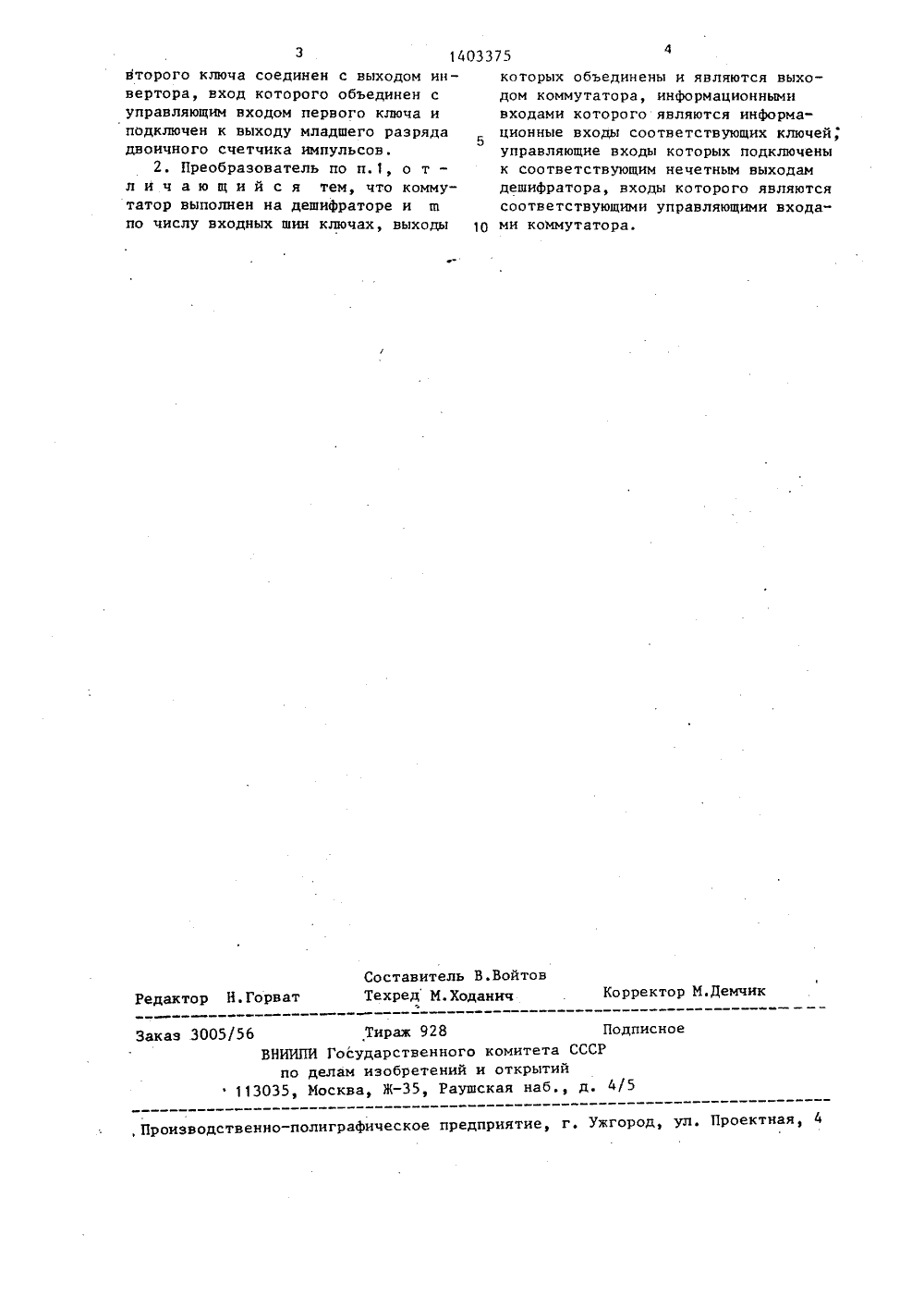

(51) Ъ5 и писдние иэоБРЕТЕНА ВТОРСКОМУ СВИДЕТЕЛЬСТВУ РАЗОВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Специальное пректно-конструкторское и технологическое бюро по погружному электрооборудованию для бурения скважин и добычи нефти Всесоюзного научно-производственного объединения "Потенциал" (72) А.И.Бару и М.Н.Салимон 53) 681.325 (088.8)(56) Авторское свидетельство СССР Нф 938388, кл .Н 03 М 1/52, 1979.Шушков Е.И.,Цодиков М.Б. Многоканальные аналогоцифровые преобразователи. Л.: Энергия, 1975, с. 50. рис. 2-6.(54) ШИРОТНО-ИМПУЛЬСНЫЙ ПРЕОБ АТЕЛЬ АНАЛОГОВЫХ СИГНАЛОВ(57) Изобретение относится к измерительной технике и может быть использовано в устройствах кодирования или модуляции аналоговых сигналов в многоканальных системах телепередачи данных измерения. Целью изобретения является расширение области применения за счет возможности многоканального преобразования аналоговых сигналов. При последовательном поступлении на шину 15 сброса и шину 16 запуска импульсов интегратор, 5 через ключ 4 начальной установки обнуляется идвоичный счетчик 3 импульсов черезэлемент ИЛИ 2 переводится в первоесостояние, при котором отрицательноеопорное напряжение через ключ 12поступает на вход интегратора 5, навыходе которого формируется линейновозрастающее напряжение. Компаратор6 сравнивает входное напряжение соответствующего канала на входныхшинах 14, которое коммутируется наего вход с помощью коммутатора 8, свыходным напряжением интегратора 5,формируя на выходной шине 17 сигнал,который также переключает двоичныйсчетчик 3. При этом коммутатор 8 отключает соответствующую входную шинуот входа компаратора 6 и подключаетее через токоограничивающий элемент7 к шине нулевого потенциала, а навыходе интегратора 5 формируетсялинейно падающее напряжение путемподключения к его входу через ключ13 положительного напряжения биполярного источника 1. При равенстве сиг- .налов на входе компаратора 6 на шине17 формируется сигнал окончания цикла. С приходом на шину 16 следующегоимпульса запуска производится преобразование следующего входного сигнала. 1 з.п. ф - лы, 1 ил.Изобретение относится к измерительной технике и может быть использовано в устройствах кодирования илимодуляции аналоговых сигналов в много 5канальных системах телепередачи данных измерения.Целью изобретения является расширение области применения за счетвозможности многоканального преобразования различных аналоговых сигналов.На чертеже представлена стуктурная электрическая схема широтно-импульсного преобразователя аналоговыхсигналов,Преобразователь содержит биполярный источнйк опорного напряжения 1,элемент ИЛИ 2, двоичный счетчик 3 импульсов, ключ 4 начальной установки,интегратор 5, компаратор 6, токоограничивающий элемент, выполненный нарезисторе 7, коммутатор 8, выполненный на дешифраторе 9 и ш ключах 10,инвертор 11, ключи 12 и 13, входные 25шины 14, шину 15 сброса, шину 16 запуска и выходную шину 17,Устройство работает следующимобразом.Перед каждым циклом многоканального преобразования на вход установкисчетчика 3 по шине 15 подается короткий импульс, который переводит его внулевое состояние, тем самым устройство подготавливается к работе.При поступлении на шину 16 импульса запуска интегратор 5 через ключ4 начальной установки обнуляется,счетчик 3 через элемент ИЛИ 2 переводится в первое состояние. При этомна вход интегратора через открытыйключ 12 поступает отрицательное опорное напряжение - По, которое на выходе интегратора 5 преобразуется влинейно-возрастающее напряжение. Навторой вход компаратора 6 подаетсячерез первый открытый ключ 10 входной сигнал Б , первого канала. Вмомент равенства напряжений на входах компаратора 6 на его выходе формируется перепад напряжения, которыйпоступает на вход счетчика 3 черезэлемент ИЛИ 2 и переводит счетчик 3во второе состояние.При этом первый аналоговый ключ10 коммутатора 8 и ключ 12 закрываются, ключ 13 открывается, что приводитк подключению второго входа компаратора 6 через резистор 7 к шине нулевого потенциала, а входа интегратора 5 - к положительному опорномунапряжению +По, биполярного источника 1, Интегратор 5 формирует на своем выходе линейно-падающее напряжение. При равенстве сигналов на входах компаратора 6 на его выходе формируется отрицательный перепад напряжения, свидетельствующий об окончании цикла преобразования первого входного аналогового сигнала в сигнал ШИМ, формирующийся на выходной шине 17, С приходом следующего импульса запуска производится преобразование второго аналогового входного сигнала Бпо описанному выше принципу и т.д.Для преобразования сигналов в ш - канальной системе емкость счетчика 3 должна быть не менее 2 ш.Формула изобретения1. Широтно-импульсный преобразователь аналоговых сигналов, содержащий компаратор, первый вход которого соединен с выходами интегратора и ключа начальной установки, информационный вход которого объединен с входом интегратора и подключен к выходам первого и второго ключей, информационные входы которых подключены к соответствующим выходам биполярного источника опорного напряжения, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения за счет возможности многоканального преобразования различных аналоговых сигналов, в него введены элемент ИЛИ, инвертор, двоичный счетчик импульсов, коммутатор и токоограничивающий элемент, первый вывод которого является шиной нулевого потенциала, а второй вывод объединен с вторым входом компаратора и подключен к выходу коммутатора, информационные входы которого являются соответствующими входными шинами, а управляющие входы подключены к соответствующим выходам двоичного счетчика импульсов, вход установки которого является шиной сброса, а счетный вход соединен с выходом элемента ИЛИ, первый вход которого объединен с управляющим входом ключа начальной установки и является шиной, запуска, а второй вход подключен к выходу компаратора и является выходной шиной, при этом управляющий входКорректор М.Демчик Редактор Н.Горват Тираж 928 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5, Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 1403375второго ключа соединен с выходом ин- которых объединены и являются выховертора, вход которого объединен с дом коммутатора, информационными управляющим входом первого ключа и входами которого являются информаподключен к выходу младшего разряда ционные входы соответствующих ключей; двоичного счетчика импульсов. управляющие входы которых подключены2 П е бПр образователь по п, 1, о т - к соответствующим нечетным выходамчл и ч а ю щ и и с я тем, что комму- дешифратора, входы которого являются татор выполнен на дешифраторе и ш соответствующими управляющими входа" по числу входных шин ключах, выходы 10 ми коммутатора.
