Компанец

Номер патента: 1279404

Опубликовано: 10.07.2000

Авторы: Васильев, Воробьев, Дергачев, Компанец, Мамошин, Пермяков, Слабкий

МПК: G06E 3/00

Метки: когерентный, коррелятор, оптический

Оптический когерентный коррелятор, содержащий входной объектив и расположенные последовательно на оптической оси источник когерентного излучения, коллиматор, пространственно-временной модулятор света, голографический согласованный фильтр, линзу и фотоприемник, отличающийся тем, что, с целью повышения точности, в него введены поляризатор, полупрозрачное зеркало, фотоанализатор и источник питания, при этом входной объектив оптически связан с полупрозрачным зеркалом, первый выход которого оптически связан с пространственно-временным модулятором света, а второй выход - с оптическим входом фотоанализатора, электрический выход которого соединен с входом источника питания, выход которого подключен...

Номер патента: 1828266

Опубликовано: 10.06.2000

Авторы: Важенин, Климов, Компанец, Семыкин

МПК: G01N 27/12

Метки: железной, руды, экспресс-анализа

Способ экспресс-анализа железной руды в конвейерном потоке, включающий непрерывное измерение магнитной восприимчивости руды и толщины слоя руды, отличающийся тем, что, с целью повышения точности, непрерывно измеряют массу руды, при этом датчик толщины слоя руды располагают над датчиком массы руды, фиксируют момент равенства выходного сигнала датчика толщины слоя руды заданному значению и через интервал времени, равный отношению расстоянию между датчиками массы и магнитной восприимчивости руды к скорости конвейера, фиксируют выходные сигналы датчика магнитной восприимчивости и массы руды, а о соотношении магнитного и общего железа в руде судят по величине отношения зафиксированных значений...

Номер патента: 1505205

Опубликовано: 27.04.2000

Авторы: Климов, Колесник, Компанец, Молчанов, Семыкин

МПК: G01R 33/12

Метки: восприимчивости, движущегося, железорудного, магнитной

Устройство для измерения магнитной восприимчивости, движущегося железорудного материала, содержащее генератор синусоидального тока, выход которого соединен с входом индукционного преобразователя магнитной восприимчивости, выход которого соединен с входом измерительного выпрямителя, отличающееся тем, что, с целью повышения точности, оно снабжено фазовым детектором, элементом задержки, последовательно соединенными аналого-цифровым преобразователем и регистром, а также реверсивным приводом индукционного преобразователя магнитной восприимчивости, при этом индукционный преобразователь магнитной восприимчивости, выполнен в виде последовательно соединенных конденсатора, намагничивающей катушки,...

Номер патента: 1025236

Опубликовано: 10.04.2000

Авторы: Выстребов, Климов, Колесник, Компанец, Молчанов, Селиверстов, Семыкин

МПК: G01R 33/16

Метки: восприимчивости, магнитной, рудного

Устройство для измерения магнитной восприимчивости рудного материала, содержащее подключенные к генератору намагничивающую, компенсационную и приемную обмотки индукционного датчика, а также выпрямитель, соединенный с приемной обмоткой, отличающееся тем, что, с целью повышения точности измерений, в индукционный датчик введена вторая приемная обмотка, второй выпрямитель, подключенный к ней, и сумматор, второй вход которого связан с выходом первого выпрямителя, при этом вторая приемная обмотка установлена от намагничивающей обмотки на расстоянии 1,5L, а сигнал на выходе сумматора удовлетворяет условиюUвых. =...

Номер патента: 1825122

Опубликовано: 10.11.1998

Авторы: Беков, Компанец

МПК: G01N 21/39

Метки: анализа, изотопного, лазерного, фотоионизационного, элементного

...атомов каждого из и элементов серией из и импульсов излучения и регистрация соответствующего каждому элементу полного аналитического сигнала 1, а также возбуждение серией из п импульсов и регистрация фонового сигнала 1 для каждого элемента.фонПосле этого процесс возбуждения и регистрации аналитического сигнала и фона повторяется снова, начиная с наиболее летучего элемента и заканчивая наиболее труднолетучим, и так многократно, до полного испарения пробы за время То. При осуществлении изотопного анализа выбор последовательности определения элементов не имеет принципиального значения, Число серий импульсов выбирают достаточным для того, чтобы в результате такого циклического процесса зарегистрировать сигналы, соответствующие...

Номер патента: 1818958

Опубликовано: 10.11.1998

Авторы: Большов, Компанец

МПК: G01N 21/64

Метки: анализа, атомно-флуоресцентного, лазерного

...их летучести, регистрируют многоэлементным фотоприемником сигналы флуоресценции атомов каждого элемента , а облучая периодически атомный пар импульсами излучения на длине волны, отстроенной от резонансной на несколько (35) ширин атомной линии, регистрируют фоновый сигнал ; 0" для каждого элемента в присутствии остальных,Таким образом, на протяжении времени Т (см, фиг, 1) осуществляется последовательное возбуждение флуоресценции каждого элемента серией из а импульсов излучения и регистрация соответствующего каждому элементу полного аналитического сигнала, а также возбуждение серий из и импульсов излучения и регистрация фонового сигнала для каждого элемента. После этого процесс возбуждения и регистрации аналитического сигнала и...

Номер патента: 1824621

Опубликовано: 30.06.1993

Авторы: Андреев, Компанец, Парфенов, Пожидаев, Чигринов

МПК: G02F 1/135

Метки: излучения, модулятор, оптического

...поляризаторов - исходное пропускание мало). Причем, поскольку молекулы ориентированы полем вполне определенным образом - их диполи параллельны полю, а директор молекул в этом случае перпендикулярен полю, то пропускание конечного состояния - при включенном поле - то же может быть выбрано взаимным расположением поляризаторов и направления поля. Например, при перпендикулярности поля и плоскости поляризации поляризатора - пропускание минимально (для скрещенных поляризаторов), при их взаимной ориентации под углом 45 градусов - пропускание определяется обычным соотношениемТ= эи (2 лоб/4где п, б, Я имеют смысл указанный выше.Были проведены испытания модулятора, выполненного по данному техническому предложению, Модулятор использоеал...

Номер патента: 1822446

Опубликовано: 15.06.1993

Авторы: Брызгунов, Гуджен, Зигель, Компанец, Левин, Морозов, Сахно, Стороженко, Харчевников

МПК: C22C 38/48, C22C 38/58

Метки: сталь

...тцердом раствореи препятстеованию ее выделения в видеструктурно-свободной эпсилон-мазь.Количественное соотношение здявсленных эгементов выбрано исходя изследующего, Нижние пределы содержанийуглерода (0,25/), марганца (1,2",.),ниобия (Г 01.:) взяты из расчета получения требуемого уровня прочностных 45свойств стали в горячекатаных профилях СВП (предел теку ести и временное сопротивление не меньше 45 и60 кгlмм соответственно),Верхние пределы содержаний углерода (0,40/), марганца (18/) ниобия(0,06",) установлены соображениямиобеспечения необходимых значенийпластичности - проката.Содержания никеля (0,02-0204),мышьяка (0,01-0,20/), леди (0,020,40,) и хрома (0,02-0,40/) взято отпредега с которого их влияние настойкость против этноск Рной...

Номер патента: 1819568

Опубликовано: 07.06.1993

Авторы: Белоус, Компанец, Королева, Недоризанюк, Поляруш

МПК: A61B 3/00

Метки: анализатора, зрительного, пропускной, способности

...из 4-х программ дляпредъявления обследуемому производитсяпутем нажатия кнопки "Выбор программ"(второй выход блока 5 управления, которыйсоединен со вторым входом блока 1 заданияпрограмм блоком 7 выбора программ, выход которого соединен с первым входомблока 8 памяти, второй вход его - . с выходомформирователя адреса 10, второй выход - спервым входом блока 6 регистрации, третий5 .выход - с входом блока 4 сброса, соединенного с входом блока 5 управления.При программировании программируемых запоминающих устройств (ПЗУ) блока 8памяти (блока 1 задания программ) опреде 10 ляется конкретное задание, например, КЗпредъявление красного и зеленого цветового импульса). Единичный потенциал, зало.женный в паузе после каждого КЗ,поступает от второго...

Номер патента: 1813416

Опубликовано: 07.05.1993

Авторы: Дьякова, Компанец, Недоризанюк, Тарасюк

МПК: A61B 17/06

Метки: комбинированный, медицинский, стол, учебный

...их в этом положении кронштейнами 12. За одной откидной полкой могут разместиться не менее пяти обучающихся, что регламентировано длиной операционной каталки (не менее 2 м). При этом варианте использования учебного стола по обе створки задней стенки 5 закрыты. Преподаватель руководит техническими средствами путем включения необходимых тумблеров на пульте управления 9. Свертывание варианта "Учебный стол" производится в обратном развертыванию порядке,Вариант 2, "Комплекс медицинской мебели: общехирургический стол - операционная каталка - смотровая кушетка",Этот комплекс медицинской мебели развертывается для отработки практических медицинских навыков обучающихся, что предусмотрено учебной программной при освоении различных дисциплин в...

Номер патента: 1807482

Опубликовано: 07.04.1993

Авторы: Будник, Компанец, Липовик, Ходзицкий

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...из выбранных законов распределения вероятностей (основному или "загрязняющему"). Сигнал "Синхронно - асийхронно" (О - синхронно, 1 - асинхронно) с блока синхронизации 3 устанавливает соответствующий режим работы генератора,В синхронном режиме работы генератора по команде "Пуск" замыкается ключ 2 и импульсы с генератора 1 тактовых импульсов через делитель 4 частоты начинают поступать на вход счетчика 13, По цепи обратной связи через дешифратор 22, включенную группу 10 элементов И и элементы ИЛИ 12 производится управление коэффициентом деления делителя 4 частоты, обеспечивающим необходимую частоту для каждого участка аппроксимировэнной функции распределения, которая формируется на выходах счетчика 13. В момент, когда число на выходе...

Номер патента: 1765642

Опубликовано: 30.09.1992

Авторы: Белозерцев, Великанов, Довгялло, Компанец, Кузькин

МПК: F25B 49/00

Метки: микроохладитель

...со штоком 4. В теле вытеснителя 3 находится регенератор 18, Уплотнение вытеснителя 3 и штока 4 осуществляется с помощью уплотнительных колец 19, Подводящий патрубок 20 служит для подключения микроохладителя к устройству, способному циклически подводить газ в рабочую полость и надмембранную полость 12 регулятора, а также отводить его в количестве, необходимом для ,создания колебаний давления во всей системе. Таким образом, давление в рабочей полости колеблется от некоторого максимального значения до минимального, причем максимальное и минимальное давления изменяются в процессе выхода микроохладителя на рабочий режим вследствие уменьшения температуры рабочего тела.Микроохладитель работает следующим образом.Давление в цилиндре...

Номер патента: 1737331

Опубликовано: 30.05.1992

Авторы: Дмитриев, Компанец, Кривогубченко, Лысогор, Павлов, Скидан

МПК: G01N 33/14

Метки: водного, концентрации, раствора, этанола

...3 - графическая зависимость концентрации одного из компонентов в водном растворе этанола от числа циркуляций. Устройство содержит логический элемент ИЛИ 1, датчик 2 - отрезок длинной линии, коаксиальный кабель с исследуемым раствором, логический элемент И 3, линию 4 задержки в цепи обратной связи. При этом входом схемы, реализующей способ, является первый вход элемента ИЛИ, выход которого подключен к второму входу элемента И 3, первый вход элемента И 3 через элемент задежки - датчик 2 подключен к выходу элемента ИЛИ 1, второй вход которого подключен к выходу линии задержки 4, вход которой подключен к выходу элемента И 3, который является выходом схемы,Способ осуществляется следующим образом,Электромагнитным сигналом - электрическим...

Номер патента: 1701835

Опубликовано: 30.12.1991

Авторы: Бунча, Компанец, Павленко, Петроченко, Рунова

МПК: E02F 3/413

Метки: дренажных, колодцев

...поворота челюстей. В стенках колодца 32 смэ-. гированы дренажные патрубки 33.Устройство для очистки дренажных колодцев работает следующим образом,Экскаватор 1 устанавливают у колодца32, Ролики 19 монтируют на одном из отверстий 17 в зависимости от внутреннего диамет -ра колодца 32. С помощьк гидроцилиндров 6и 7 перемещают стрелу 2 и рукоять 3, совмещая ось рамы 12 с осью кслсдца 32. Выдвигают шток гидроцилиндра 8. При этом тележка27 перемещается вдоль рукояти 3, перекатываясь роликами 30 по ее поверхностл и приближая верхнюю точку крепления гибкой тяги26 к отверстию 14. Гибкая тяга 26 под действием силы тяжести штанга 25 перемещаетсявниз вдоль отверстия 14. Штанга 25 поддействием собственного веса перемегцается вниз вместе с...

Номер патента: 1698451

Опубликовано: 15.12.1991

Авторы: Дорожко, Зигель, Компанец, Медведев, Мних, Проценко, Хасянов

МПК: E21D 11/14

Метки: горячекатаный, крепи, профиль, шахтной

...1, каждой боковой стенке 4 к оси симметрии, т,е. толщина боковых стенок 4 от линии продольного изгиба к днищу 1 выполнена с уменьшением и толщина Ьз боковых стенок 4 у днища 1 меньше толщины Ь 2 боковых. стенок 4 в месте изгиба.Профиль выполняется из углеродистой стали марки ст.5.При монтаже концы профилей устанавливают внахлест и закрепляют замковым соединением до соприкосновения фланцев 3. Выполнение боковых стенок 4 профиля с уменьшением их толщины от мест изгиба к днищу 1 исключает контакт между боковой поверхностью 2 днища 1 и внутренней поверхностью боковой стенки 4 на участке 5, обеспечивает равномерный контакт по .всей длине боковых стенок 4 на этом учу.1698451 Составитель Ю.Зуевактор В,Фельдман Техред М.Уоргентал Корректор...

Номер патента: 1695068

Опубликовано: 30.11.1991

Авторы: Великанов, Довгялло, Компанец, Кузькин

МПК: F25B 9/00

Метки: газовая, холодильная

...машины, Вместе с изменением температуры охлаждения происходит добавочная деформация биметаллической пластины 7, при этом создавшийся дисбаланс мостовой схемы, выражающийся в дальнейшем изменении сопротивления тензорезистора 8, вызывает срабатывание управляющего элемента 9 на включение генератора 10 тока высокой частоты, Ток высокой частоты подается на индукционную катушку 11, в результате в холодильной головке 4 индуцируются вихревые токи Фуко, которые разогревают холодильную головку, повышают ее температурный уровень. Деформация биметаллической пластины 7 уменьшается, сопрот ивление тензорезистора 8 изменяет 50 Газовая холодильная машина, содержащая цилиндр с размещенным в нем комп- рессорным поршнем, холодильную головку, в которой...

Номер патента: 1684793

Опубликовано: 15.10.1991

Авторы: Будник, Компанец, Ходзицкий

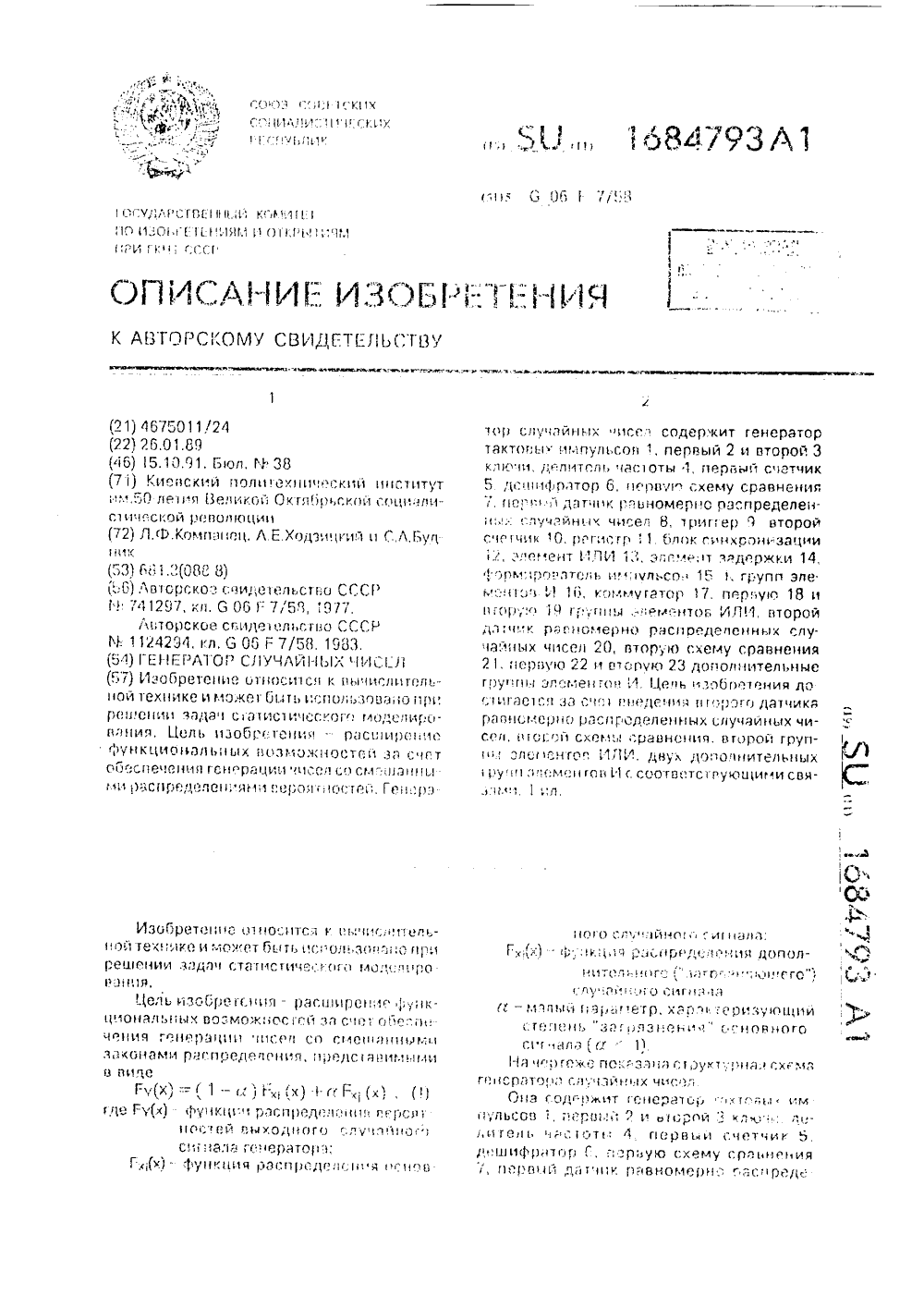

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...подается нэ вторые входы элементов И (-й группы 16. Тем самым схема подготавливается к генерации очередного случайного числа с функцией распределения Гхх).являющейся засоряющей о смешанном распределении (1). В обоих случаях формирование очередного случайного числа осуществляется аналогичным образом, Импульсы с генератора тактовых импульсов 1 через открытые ключи 2 и 3 поступают на делитель частоты 4 и второй счетчик 10, Выходные импульсы делителя частоты 4 начинают поступать на входпервого счетчика 5. По цепи обратной связи через дешифра 1 ор б, включенную группу (1-ю или )-ю) элементов И 16, коммутатор 17 и элементы ИЛИ первои группы 18 производится управление коэффициентом деления делителя частоты 4, обеспечивающим необходимую...

Номер патента: 1679371

Опубликовано: 23.09.1991

Авторы: Касаткина, Компанец, Кривогубченко, Лысогор, Севастьянов, Скидан

МПК: G01N 21/21, G01N 33/02

Метки: концентрации, многокомпонентных, растворов, сахарных

...магнитногорезонанса Р - О - (+) глюкозы.Устройство (фиг. 1) содержит источник 1излучения, выполненный в виде перестраиваемого лазера ИК-диапазона, кювету в виде двух сообщающихся (не показано) междусобой камер 2 и 3, источника магнитногополя, между полюсами 4 и 5 которого расположена первая (измерительная) камера 2кюветы, управляемый генератор 6, выходкоторого соединен с радиочастотным контуром 7, и детектор 8 излучения, Камера 2кюветы расположена внутри радиочастотного контура 7 и помещена в измерительный канал 9 двулучевого интерферометраМаха-Цандера, а камера 3 - в контрольный мая детектором 8 излучения и отображаемая на элементах индикации блока 15 регистрации. Управляемый генератор 6 создает переменный ток в радиочастотном...

Номер патента: 1623903

Опубликовано: 30.01.1991

Авторы: Вальдас, Карпов, Компанец, Турцевич, Федоровский

МПК: B61L 1/16

Метки: единиц, подвижного, состава, счета

...участок 1.Послс ироследованин первой тс лежки п тевых датчиков 4, 5 путевой чистокосвободится и на выходе блока )с спялится сигнал О, который через первый элемент И 15 обеспечит формирование салнего фронта импульса на счетном входе триггера 21. Последний перейдст в другое состояние и переключит входы блока 23 (ля работы его реверсивного счетчики в дру ом режиме, например. вычитания ос с и. При дальнейшем следовании подвижного состава в прежнем направлении в реч;лс,- тате воздействия осей второй телс жки на датчики 2, 3 сигналы элементов усч ройства формируются аналогично сигналам при дви: енин первой тележки. Сосгояние элементов 9 и 23 одинаковое. При вступлении второй тележки в зону действия датчиков 4, 5 в реверсивном сче;чике бло. ка...

Номер патента: 1613922

Опубликовано: 15.12.1990

Авторы: Дубина, Компанец, Локшин, Разумовский

МПК: G01N 3/24

Метки: заполнителя, сдвиговых, сотового, характеристик

...именно к способам определения прочности сотового заполнителя при сдвиге.Цель изобретения - снижение трудоемкости за счет сокращения количества испытуемых образцов, а также повышение точности,На чертеже представлена схема реализации предлагаемого способа.Способ осуществляют следующим образом.Два трехслойных образца, средние слои в которых - сотовые заполнители 1 и 2, а крайние слои - заполнители 3, 4 и 5, б являются несущими. В форме прямоугольных панелей их располагают в нагружающем приспособлении между плитами 7 и 8 симметрично оси приложения усилия их сжатия, Образцы располагают так, что они касаются друг друга ребрами двух соответствующих торцов по линии 9, а диагональные плоскости заполнителей 1 и 2 параллельны направлению усилия...

Номер патента: 1582081

Опубликовано: 30.07.1990

Авторы: Боровков, Колесник, Компанец, Куркин, Петров, Титов

МПК: G01N 15/02

Метки: измельченного, крупности, магнитными, обладающего, свойствами, средней

...3, которыйсоединен через усилитель 12 и нормирующий преобразователь 13 с соответствующим входом арифметического устройства 7, а выход арифметическогоустройства 7 соединен с входом цифрового индикатора 14 средней крупностиизмельченного материала.Устройство для измерения среднейкрупности измельченного материалаработает следующим образом.Сигнал, снимаемый с датчика магнитной восприимчивости материала,поступающего на измельчение, усиливается усилителем 5, нормируется преобразователем 6 и поступает на входарифметического устройства 7. Сигнал,снимаемый с датчика 8 магнитной восприимчивости измельченного материала,усиливается усилителем 9, нормируется преобразователем 10 и поступаетна вход арифметического устройства7. Сигнал, снимаемый с...

Номер патента: 1545244

Опубликовано: 23.02.1990

Авторы: Компанец, Королева, Наконечная, Недоризанюк

МПК: G09B 23/32

Метки: модель, учебная

...эластические35имитаторы 4 спинка-мозговых нервов.На подвижной прозрачной крышке 5 корпуса устройства расположены жесткозакрепленные имитаторы 6 крестца 40с копчиком 7, в которых имеютсясквозные отверстия 8 для выхода имитаторов 4 спинно-мозговых нервов,для чего в подвижной крышке такжевыполнены .отверстия, совмещенные сотверстиями 8. Имитаторы 4 спинномозговых нервов фиксированы в отверстиях 8 при помощи узлов (утолщений)в слегка натянутом (напряженном) состоянии50Устройство работает следующим образом.При верхнем крайнем положении подвижной крышки 5 корпуса демонстрируется отношение нервных сегментов к55позвонкам, характерное для пяти месяцев внутриутробного развития, плодачеловека, т,е. уровень выхода корешков спинно-мозговых...

Номер патента: 1507456

Опубликовано: 15.09.1989

Авторы: Компанец, Мелков, Шестаков

МПК: B04C 9/00

Метки: виброциклон

...мешки 9 из эластичной сетки, одетые на пружины 10 и прикрепленные вместе с ними к патрубкам отвода Фильтрата. Патрубки отвода шлама и плавающих загрязнений выполнены из упругих трубок и выведены к центру.Виброциклон работает следующим образом. 40Исходная жидкость через тангенциальный входной патрубок 3 поступаетпод давлением в корпус 2 и приобретает интенсивное вращательное движениеПод действием центробежных сил тяже 5лые загрязнения прижимаются к корпусу 2 вибропиклона и, опускаясь вниз,удаляются из виброциклона через шла-мовый патрубок 6. Легкие частицы концентрируются в верхней части крышки50и покидают виброциклон через патрубок отвода плавающих загрязнений 7,ОтФильтрованная на сетках 9 жйдкостьвыходит из виброциклона двумя...

Номер патента: 1451605

Опубликовано: 15.01.1989

Авторы: Игонин, Компанец, Райков, Скобелев

МПК: G01R 17/02, H03M 1/00

Метки: время-импульсный, многоканальный

...4-6 одногоиз каналов, В момент времениблок 10 управления переводит триггер16 в единичное состояние, размыкает 20 ся разрядный ключ 14 и начинаетсяпроцесс заряда образцового конденсатора 1 через линии связи 2, датчик 3и канальный ключ 4 от источника 11питания. В момент временипри дос 25 тижении напряжения на образцовом конденсаторе 1 опорного уровня Ц , блок15 сравнения напряжений возвращаеттриггер 16 в нулевое состояние. Ключ14 разряжает образцовый конденсатор1, С выхода триггера 16 снимаетсяимпульс, длительность которого опре деляется сопротивлением датчика. Сприходом очередного импульса с блока10 управления аналогично производится опрос следующего датчика, С момента времени 1 до момента Гз ток зарядасоздает на сопротивлениях линиИ 2,...

Номер патента: 1406795

Опубликовано: 30.06.1988

Авторы: Игонин, Компанец, Логвинов, Скобелев

МПК: H03M 1/50

Метки: времяимпульсный, многоканальный

...ключи каналов к опросуочередного источника напряжения.Замыкаются разрядные ключи 12 и 13,и накопительный конденсатор 11 начинаф ет разряжаться на катушку 14 индуктивности,К моменту С окончания импульсас второго выхода устройства управления (Фиг. 2 г) ток в катушке 14 достигает максимального значения. В момент й разрядные ключи 12 и 13размыкаются и на катушке 14 индуктивности возникает импульс ЭДС самоиндукции, амплитуда которого пропорциональна величине преобразуемогонапряжения (Фиг. 2 е). Дифференциальный усилитель 15 преобразует дифференциальный сигнал с катушки 14 внедифференциальный, а амплитудновременной преобразователь 16 преобразует амплитуду импульса во временной интервал Т (фиг. 2 ж): ТК Ц, где К - коэффициент преобразования;...

Номер патента: 1403005

Опубликовано: 15.06.1988

Авторы: Волков, Козенков, Компанец, Парфенов, Чигринов

МПК: G02F 1/135

Метки: изображений, оптической

...кратности частоты питающего напряжения и частоты мерцания выделяемых объектов (фиг.З). Для возникнонення оптического отклика существенно, чтобы диэлектрическая анизотропия жидкого кристалла была минимальной, поскольку переход Фредерикса, происходящий в противном случае, может привести к снижению выходного сигнала, При отсутствии нужной Фазировки амплитуда оптического отклика также снижается.П р и м е р. Способ был реализован на структуре, н которой полупроводником служил монокристалл силиката висмута толщиной 200-300 мкм. Жидким кристаллом служила смесь аэоксисоединений с равными компонентами тензора., диэлектрической проницаемости, т.е. Г = О, и фпексоэлектрическим коэфФициентом е р = -е= 10 ф дин/см, толщина которого составляет...

Номер патента: 1365367

Опубликовано: 07.01.1988

Авторы: Авдеев, Гейхман, Компанец, Корниенко, Онищенко, Форсов

МПК: H04N 7/18

Метки: горных, наблюдения, пород, телевизионное, участков

...СО . Пространственная ориентация источника 10 выбирается такой, чтобь 1 получить максимальный уровень сигнала от бликующих участков горных пород.Электропривод 9 вращает поляроид 1. Источником 1 О освещаются просматриваемые последовательно участки внутренней поверхности горной шахты, Объективом 2 изображение.просматриваемых участков проецируется на входное окно телевизионной камеры 3, на которое нанесен совместно с поляроидной пленкой жидкокристаллический оптический фазовый модулятор 4. Одновременно с вращением поляроида 1 на жидкокристаллический оптический фазовый модулятор 4 подаются импульсы напряжения, вырабатываемые генератором 8 импульсов, которые заставляют с удвоенной частотой импульсов выделять поляризованную составляющую...

Номер патента: 1315597

Опубликовано: 07.06.1987

Авторы: Зверюга, Компанец

МПК: E21B 10/02

Метки: бурения, керна, коронка, отбором, скважин

...коронки состоит из короночного кольца 1,на торце 2 которого установлены рядырезцов 3 с размещением их по концентрическим окружностям 4,Резцы 3-1-:3"9 на торце 2 короночного кольца установлены по трем концентрическим окружностям 4-1, 4.2,4-3, Внутренние резцы 3-3 и 3-9, установленные по окружности 4-1, имеют высоту Н Центральные резцы 3-1и 3-4 (окружность 4-2) имеют высотуН, а внешние резцы 3-2, 3-5 и 3-8(окружность 4-3) - высоту Н , Резцы3-6 и 3-7 (окружности 4-1 и 4-2) имеют высоту НН и НН соответственно,На фиг. 3 показана схема установки резцов 3"10 - 3-27 на торце 2 короночного кольца. Резцы 3 установлены по четырем концентрическим окруж 5597 2ностям 4-4 - 4-7, Внутренние резцы3-11, 3-4, 3-20 3-23 и 3-26 (окружность 4-4) и...

Номер патента: 1297907

Опубликовано: 23.03.1987

Авторы: Климов, Колесник, Компанец, Молчанов, Селиверстов

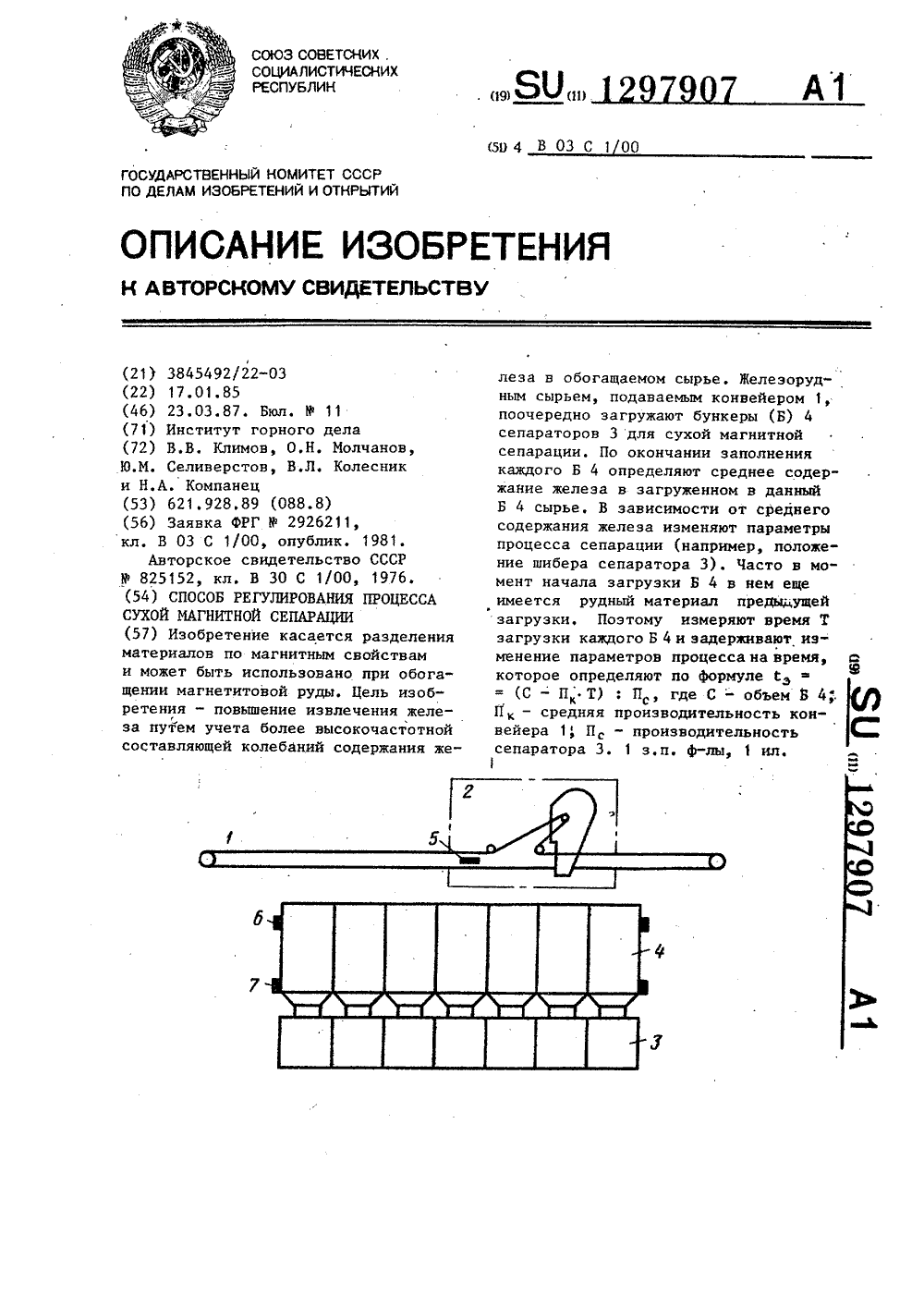

МПК: B03C 1/00

Метки: магнитной, процесса, сепарации, сухой

...восприимчивости, установленный под лентой конвейера 1, а также датчики б и 7 уровня, установленные на каждом бункереПредлагаемый способ осуществляется следующим образом.Железорудным сырьем, подаваемым конвейером 1, поочередно загружают бункеры 4. Загрузку выполняют с помощью разгрузочной тележки 2, которую устанавливают над загружаемьщ бункером 4, до появления сигнала от датчика 6 уровня. В процессе заполнения каждого бункера 4 регистрируют текущие значения содержания железа, что осуществляется с помощью датчика 5. По окончании заполнения каждого бункера 4 определяют среднее содержание железа в загруженном в данный бункерЩ 4 сырье путем интегрирования текущих содержаний. В зависимости от среднего содержания железа изменяют параметры...

Номер патента: 965317

Опубликовано: 23.12.1986

Авторы: Вашурин, Денисов, Компанец, Парфенов, Пчельников, Шатровская

МПК: H04N 5/74

Метки: изображений, преобразователей

...меризации.Приведение электрода 5 в контакт с перемычкой 3 производят до полимеризации клея введением перемычек 3 в отверстие 2 подложки 1 до получения контакта (в этом случае перемычки 3 выполняют из проволоки), либо до приклейки перемычка 3 припаивается к электроду 5 и вводится в отверстие 2 при приклейке пластины 6 к подложке 1, либо перемычку 3 выполняют иэ легкоплавкого металла (индий, олово-свинец и т.д.), выступающей над поверхностью подложки, На электрод 5 в этом случае также наносят (например, кольцо) слой, выполненный из аналогичного материала. При приклейке перемычку 3 и указанный слой совмещают и приводят в контакт, Последующий разогрев до температуры плавления металла (но не выше температуры разложения клея) и охлаждение...
