Байдак

Номер патента: 1840932

Опубликовано: 20.09.2014

Авторы: Байдак, Костина, Романов

МПК: G01S 7/36

Метки: защиты, импульсных, помех

Устройство для защиты от импульсных помех, содержащее соединенные последовательно блок задержки и блок стробирования, а также амплитудный дискриминатор, подключенный своим входом ко входу блока задержки, отличающееся тем, что, с целью повышения помехозащищенности за счет формирования стробирующего импульса переменной длительности, в него дополнительно введены подключенные к выходу амплитудного дискриминатора и соединенные последовательно блок дифференцирования, инвертор, дополнительный блок задержки и кипп-реле, выход которого подключен ко второму входу блока стробирования, причем выход блока дифференцирования соединен также со вторым входом кипп-реле.

Номер патента: 1731420

Опубликовано: 07.05.1992

Авторы: Байдак, Жаботинский, Манойло, Цопик

МПК: B22D 17/24

Метки: выплавляемых, моделей, пресс-форма

...емкости изготовления моделей и повышению их качества.На фиг 1 изображена неподвижная полуформа, вид в плоскости разъема; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3- механизм извлечения криволинейного стержня, на фиг. 4 - то же, вид сбоку.Пресс-форма состоит из неподвижной полуформы с опорнойплитой 1, блока плит 2 и 3, а также матрицы 4, имеющей возможность под давлением пружин 5 удерживать плоскость разъема закрытой до конца свободного хода, упорных винтов 6, двусторонних клиньев 7, механизма 8 извлечения криволинейного стержня, состоящего иэ сборного основания, поворотного кронштейна 9 с жестко установленным криволинейным стержнем 10 и шестерен 11, соединенных с зубчатыми рейками 12, размещенными на подвижной плите 2,Пресс-форма...

Номер патента: 1714651

Опубликовано: 23.02.1992

Авторы: Байдак, Балабай, Воротягин, Кривой, Михеев

МПК: G09B 9/00

Метки: обучения, операторов

...времени вчисло импульсов для последующего его подсчета во втором вычитающем счетчике 12.Регистр 13 числа служит для хранениянормативного значения времени, отводимого на выполнение задачи управления,Элемент 14 задержки предназначен длясинхронизации моментов начальной установки второго счетчика 12 и перезаписи внего содержимого регистра 13 числа,Устройство функционирует следующимобразом,С появлением сигнала на внешнем входе 15 устройства производится обнулениепервого 7 и второго 12 счетчиков, по истечении времени задержки элемента 14 перезапись нормативного значения времени,отводимого на выполнение данного алгоритма, иэ регистра 13 числа во второй счетчик 12, а также выбор адреса в регистре 1первой операции алгоритма...

Номер патента: 1677520

Опубликовано: 15.09.1991

Авторы: Байдак, Жильцов, Малков, Шибакин

МПК: G01B 21/00

Метки: измерительное, фотоэлектрическое

...с входом усилителя 12 фототока, который через компаратор 13 соединен с управляющим входом электронного коммутатора 14. Информационный вход коммутатора 14 соединен с растровым датчиком 15 линейных перемещений, а выход - с цифровым отсчетным узлом 16,Фотоэлектрическое измерительное устройство работает следующим образом.Механическую часть устройства устанавливают над контролируемым объектом 6 так, чтобы направление перемещения траверсы 3 совпало с нормалью к контролируемой поверхности, а оптический щуп устройства (точка А) находился выше поверхности контролируемого объекта 6, В указанном положении (фиг.З) производится обнуление отсчетного узла 16, Затем спомощью привода 5 траверса 3 совместно с5 осветителем 1 и фотопреобразователем...

Номер патента: 1653788

Опубликовано: 07.06.1991

Авторы: Байдак, Даниленко, Малышев

МПК: A61N 1/36

Метки: многоканальный, электростимулятор

...где происходит непосредственное выделение огибающих амплитуды и частоты следования сигналов стимуляции, которые затем усиливаются первым и вторым усилителями 9 и 10 и через регуляторы 11 амплитуды поступают на модуляторы 12 амплитуды, а также непосредственно на модуляторы 13 частоты. Регулятор 11 амплитуды дает воэможность изменять амплитуду выходного сигнала электростимуляции, Модулятор 12 амплитуды производит модуляцию амплитуды выходного сигнала электростимуляции, а модур 13 час осуществляет модуляцию частоты следова ния стимулирующих импульсов в соответствии с законом, заданным огибающими амплитуды и частоты следованиястимулирующих импульсов. Генераторы5 14 вырабатывают последовательность импульсов, промодулированных модуляторами...

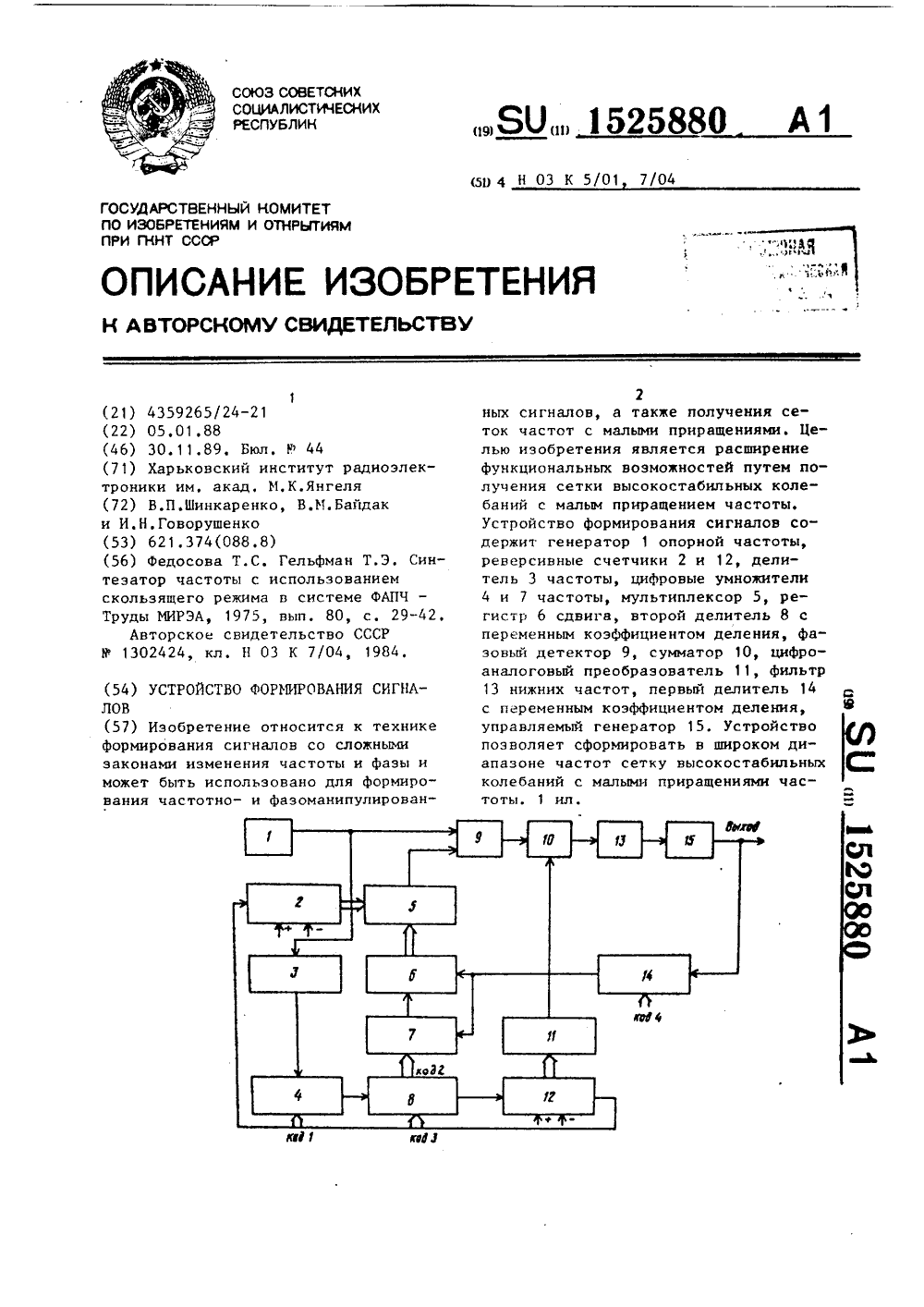

Номер патента: 1525880

Опубликовано: 30.11.1989

Авторы: Байдак, Говорушенко, Шинкаренко

МПК: H03K 5/01, H03K 7/04

Метки: сигналов, формирования

...обратной связи Т 11 цоп моксТ (2)с 1Прд ма кс где То - период частоты генератора 1;Пцад мокс опорное напряжение ЦАП 11; " р макс- максимальное напряжение навыходе Фазового детектора 9.Таким образом, коэффициент умножения первого умножителя 7 должен быть равен(3) У ФА мокс11 цао макс где И - число разрядов регистра 6сдвига.В пределах емкости первого реверсивного счетчика 12 с выхода 11 АП 11 на второй вход сумматора 10 поступает ступенчатое напряжение с величиной ступени НцопмаксВТак как система фАПЧ, включающаяфазовый детектор 9, сумматор 10,фильтр 13, генератор 15, делитель 14и управляемую линию задержки в состащие входы первого цифрового умножителя 7 частоты являются входом установки величины временного сдвига сигнала обратной...

Номер патента: 1511146

Опубликовано: 30.09.1989

Авторы: Байдак, Осипова

МПК: B41M 1/16

Метки: многокрасочной, печати, растровой, трафаретной

...желтой, за счетсинтеза, достигаемого путем наложения красок одна на другую, по предлагаемому способу на переплетных,предварительно окрашенных материалах,в качестве оригинала был выбран сюжет 20"Цветы", Для запечатывания например,бумажного ледерина красного, на негонакладывали белую краску серии .СТ 3,19.1 состава, мас.%:Сополимер винилхлорида с винилиденхлоридом 18-27Фенолформальдегидная смолаДвуокись титана 30Органический растворитель (бензилацетат) До 100через печатную форму для пурпурнойкраски, изготовленную с цветоделенного растрового негатива.Затем накладывали последовательно прозрачные краски трафаретной печати серии СТ 3,19.1 голубую и желтую состава, мас.Е; 40Сополимер винилхлорида с винилиденхлоридом 18-27Фенолформальдегидная...

Номер патента: 1491439

Опубликовано: 07.07.1989

Авторы: Байдак, Боев, Пешков, Шарапов

МПК: A61B 5/02

Метки: датчик, короткова, тонов

...Короткова.Цель изобретения повышение различимкти тонов путем увеличения чувствительности.На фиг. 1 показана конструкция датчика; на фи 1. 2схема электрода.Датчик содержит корпус 1, крышку 2,согласующее устройство 3 и пьезоэлемент 4.Электрол разделен на диск 5 и четыре кольца 6 - 9,Датчик работает следук 11 цим образомДатчик устанавливается пол компрессионную манжету на внутренней сторонепредплечья человека. Звуковые колебания,возникающие в тканях при изменении лавления в манжете, воспринмаются крышкой 2и преобразуются пьезоэлементом 4 в электрический сигнал, поступакиций затем на согласующее устройство 3.Ори.иер. Используется пьезоэлемент диачетром 30 чч и толщиной 0,3 чм из пьезоксрачики ЦТС - 9. Пьезоэлемент закрепляется на крышке из...

Номер патента: 1447527

Опубликовано: 30.12.1988

Авторы: Байдак, Жаботинский, Перевозчиков, Цопик

МПК: B22C 7/02

Метки: выплавляемых, моделей, пресс-форма

...запрессовочным каналом 2 и наклонными штырями 3, неподвижной полуформы с матрицей 4 и отверстиями 5 для удаления пресс-остатка, формообразующихвставок 6, прижимной плитой 7 с ограничителями 8 хода, шиберного механизма, взаимодействующего со штырями 203, который выполнен в виде двух поцпружиненных ступенчатых пластин 9и 10, установленных между матрицей4 и плитой 7 и имеющих распредели"тельные каналы 11, соединенные литниковыми каналами 12 и 13 с запрессовочным каналом 2, системы толкателей 14-16 с пружинами 17 возврата.Пресс-Форма работает следующимобразом, ,3 0Модельная масса через запрессовочный канал 2 поступает по литниковымканалам 12 и 13 в распределительныеканалы 11, выполненные в ступенчатыхпластинах 9 и 10 шиберного механизма,ч...

Номер патента: 1447367

Опубликовано: 30.12.1988

Авторы: Байдак, Супрун, Трутнева, Тырина, Чичигина, Шмарьян

МПК: A61F 9/00

Метки: глаукомы, лечения, средство

...М. Недолуженко Техред И. Верес Корректор В. ГирнякЗаказ 6711/4 Тираж 655 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений н открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная,1Изобретение относится к медицинской промышленности, в частности к изготовлению раствора натрия оксибутирата, который применяют в медицинской практике для лечения глаукомы.Целью изобретения является увеличение сроков хранения путем повышения устойчивости к микробной загрязненности.Поставленная цель достигается тем, что раствор натрия оксибутирата готовят нз следующего состава, м ас. Я: О Как наиболее удобный для применения в медицинской практике используется раствор,...

Номер патента: 1444054

Опубликовано: 15.12.1988

Авторы: Байдак, Жаботинский, Перевозчиков, Цопик

МПК: B22C 7/02

Метки: выплавляемых, моделей, пресс-форма

...12,неподвижной полуформы 13 с литниковы-,ми каналами 14, выталкивателями 15 и16 и контртолкателями 17,1Пресс-форма работает следующим образом.Модельная масса через эапрессовочный канал 8 и литниковые каналы 14, расположенные вне плоскости .разъема, поступает в Формообразующие полости 5, При раскрытии пресс-Формы под действием пружин 4 блок плит 2 и 3 остается прижатым к неподвижной полу- Форме 13, при этом происходит движе 40 ние крепежной плиты 1 подвижной полуформы со вставками 9, Ввиду различного угла наклона плоскостей формообразующих вставок 11 и запирающего кольца 12 при движении торцовых поверхностей вставок 9 с крепежной плитой 1 образующийся зазор обеспечивает возможность проворачивать" ся вставками 9 на цилиндрических...

Номер патента: 1410941

Опубликовано: 23.07.1988

Авторы: Байдак, Большов, Лазовский, Пешков, Томберг, Якунин

МПК: A61B 5/02

Метки: артериального, давления, крови

...давления в артерии на выходе датчика 5 наблюдаются сигналы, соответствующие осцилляциям пульсовой волны, крутизна фронта которых выше и они проходят фильтр 6 верхних частот. Однако у разных людей крутизна Фронтов осцилляций пульсовой волны может иметь различную величину, в частности, зависящую от наличия жировой прослойки между датчиком 5 и артерией, от точности расположения датчика на артерии,частоты сердечных сокращений, скорости снижения давления в манжете 5, состояния артерии и т,д. Это приводит к нечеткому срабатыванию порогового устройства 8 на начальных и конечных участках диапазона появления осцилляций пульсовой волны, что снижает достоверность измерения давления крови. При введении между фильтром 6 верхних частот и пороговым...

Номер патента: 1410279

Опубликовано: 15.07.1988

Авторы: Байдак, Шинкаренко

МПК: H03M 1/82

Метки: временной, интервал, кода

...счетчика 23, а при отрицательном - с прямым. Это условие обеспечивает отрицательную обратную связь в дискретно-аналоговой системе ФАПЧ, работающей в режиме отслеживания нуля навыходе фазового детектора 18. Далеечерез соответствующий элемент 21 или22 импульсы с выхода второго делителя 16 частоты через ключ 1 поступают на прямой или инверсный входы реверсивного счетчика 22. При этомчисло, записываемое в счетчик: 23,через сумматор 9 изменяет выходноенапряжение ЦАП 10 и фаза управляемо"го генератора 4 изменяется такимобразом, что выходное напряжение фазового детектора 18 стремится к нулю.Как только начальные фазы генератора1 и управляемого генератора 4 будутсоответствовать фиг,2 б, состояниекомпараторов 19 и 20 будет нулевым,прохождение...

Номер патента: 1400773

Опубликовано: 07.06.1988

Авторы: Байдак, Жаботинский, Цопик, Шаульский

МПК: B22D 17/22

Метки: давлением, литья, отливок, пресс-форма, протяженных

...систему,состоящую иэ, коллектора 6, питателей7 и 8 и промывника 9. Удаление отливок из пресс-формы осуществляется 2 Отолкателями 10-12.Пресс-форма работает следующимобразом.Жидкий металл поступает из камеры5 сжатия в коллектор 6, а затем череэ питатели 7 и 8, где происходитразделение потока расплавленного металла, в формообразующие полости 3и 4 неподвижной 1 и подвижной 2 полуформ. В результате происходит полное 3 пзаполнение их, При этом встреча пото,ков металла, имеющих окислы, осуществляется в районе плоскости разъема,что способствует удалению их в промывник 9. После затвердевания металла и раскрытия пресс в фор пресс-остаток, отливка и промывник удаляютсявыталкивателями 10-12. Пресс-формазакрывается и цикл...

Номер патента: 1327199

Опубликовано: 30.07.1987

Авторы: Байдак, Матухно, Пуйло, Расторгуева, Шевченко

МПК: H01F 38/30

Метки: трансформатор

...10 общий вид.Трансформатор тока (ТТ) содержит . первичную обмотку 1, образующую виток 2, .магнитопровод 3 и распредели- тельную вторичную обмотку 4. Форма витка, образованного первичной обмоткой повторяет форму магнитной системы в сечении, перпендикулярном оси 5 магнитопровода, а его длина равна средней длине магнитопровода.ОПовышение точности в предлагаемом ТТ достигается за счет подмагничивающего действия поперечного магнитного потока. Так как направления тока в первичной обмотке ТТ и дополнительном 2, витке сдвинуты в пространстве налугол д/2, то магнитное поле добавочного витка не оказывает влияния на поле взаимоиндукции трансформатора. Таким образом в магнитопроводе ТТ функционируют два магнитных потока: поток взаимоиндукции и...

Номер патента: 1302424

Опубликовано: 07.04.1987

Авторы: Байдак, Моисеев, Шинкаренко

МПК: H03K 7/04

Метки: генератора, колебаний, фазой

...значения. Так как система 15 фазовой автоподстройки частоты управляемого генератора 17 замкнута, тотота равнаККс где оп частота генератора 1 опорной частоты, К - коэффициент деления делите ля 15 частоты, а К - коэффициент пересчета счетчика 6, и напряжение на выходе фазового детектора 8 будет .изменяться за счет изменения фазы колебаний управляемого генератора 1-725Когда количество импульсов, поступивших на вход реверсивного счетчика 12, достигает значений Б 1, он возвращается в исходное состояние и напряжение на выходе ЦАП 11 скачком изме няется до первоначального (нулевого) значения. Одновременно на единицу изменяется состояние счетчика 16. Для того, чтобы система фазовой автоподстройки частоты не отработала скачок напряжения на...

Номер патента: 1229961

Опубликовано: 07.05.1986

Авторы: Байдак, Шинкаренко

МПК: H03M 1/82

Метки: временной, интервал, кода

...преобразования за счет введения фазового сдвига счетных импульсов,зависящего от значения младших разрядов входного кода.На фиг. 1 представлена функциональная схема преобразователя кодаво временной интервал; на фиг. 2 -временные диаграммы, поясняющиепринцип работы.Преобразователь кода во временнойинтервал содержит генератор 1 эталонной частоты, фазовый детектор 2,блок 3 синхронизации, фильтр 4 нижних частот, делитель 5 частоты, первый и второй регистры 6 и 7, управляемый генератор 8, триггер 9, элемент 10 И, цифроаналоговый преобразователь 11, блок 12 сравнения кодов, счетчик 13 импульсов, выход 14и стартовый вход 15.Преобразователь кода во временной интервал работает следующим образом.В исходном состоянии в первый ивторой регистры 6 и...

Номер патента: 1189426

Опубликовано: 07.11.1985

Авторы: Байдак, Вепринский, Дмитриев, Лазовский, Пешков, Романовская, Якунин

МПК: A61B 5/02

Метки: модуляции, тональной

...давления крови косвенным методом, 5Цель изобретения - разделение при акустическом восприятии полярных составляющих тонов Короткова и обеспечение телеметрии.На чертеже изображена функциональная схема устройства для тональной модуляции.Устройство содержит последовательно соединенные датчик 1, амплитудный модулятор 2, акустический регистратор 3, а также фильтр 4 нижних частот, вход которого соединен с выходом амплитудного модулятора, а вькод " с входом частотно-модулированного генератора 5, выход кото рого соединен с вторым входом амплитудного модулятора.Устройство работает следующим образом.На вход амплитудного модулятора 2 25 поступает сигнал с датчика 1, на второй вход амплитудного модулятора 2 поступает сигнал несущей от...

Номер патента: 1071357

Опубликовано: 07.02.1984

Авторы: Байдак, Кибовский, Цопик, Шаульский, Шестаков

МПК: B22D 15/00

Метки: кокиль

...металлическую сетку. После кристаллизации отливки кокиль раскрывают и удаляют иэ него отливку вместе со стержнем, Сетка препятствует разрушению стержня при извлечении отливки.При отношении площади сетки каналов к площади знаковой части стержня больше 0,2 увеличивается металло- емкость отливки и усложняется обрубка сетки.При отношении площади сетки каналов к площади знаковой части стержня меньше 0,05 возможно повреждение сетки и разрушение стержня.Выполнение в знаковой части стержня сетки каналов улучшает условия обслуживания кокиля. Выполнение в местах пересечения каналов утолщений под выталкиватели способствует улучшению удаления отливки со стержнем из кокиля. Использование иэОбретения позволяет снизить затраты на обслуживание...

Номер патента: 1065078

Опубликовано: 07.01.1984

Авторы: Байдак, Жаботинский, Цопик, Шаульский

МПК: B22D 15/00

Метки: литейная, постоянная, форма

...рРсЗСПОЛОЖЕННЫ)Х ПОД УГЛОМ К ПЛОС кОсти разъема у ВОЗникаОт т 1)уднОсти с подгонкой стержней,что снижает ТОЧНОСТЬ 1)У ЛИКСс)11 ИИ И ПРИВОДИТ К 5 О получению разностенньх Отливок. ПРОДОльные и пОпеРечнь:е паЗы В 3 нс 1 кО вых частях формы не Обеспечива 1 от Полное удаление сора и газов из формь что снижает точно ть у 1.танОВ- ки стержней и качество отливок. Цель. изобретения - 1 Овьп 1;ение размерной точности Отливок при установке стер;1 ей 1 с несколькими знаками,р аспОлОжен ньм 1. ЛОд углОм к плос кОс-ти Разъемс), а также Обеспечениеудаления сора и улче 1 ия услОВийСГВОДа .сЗОВ,11 с 1 ь ДОстигается тзмчто постоянН а Я )1 И ТЕЙ Н сЪЯ ФОТОсаСОДЕ,КащаЯ ПОД" дон, полуформы и песчаные стержнисо знаками, снабжена механизмомфиксации...

Номер патента: 1045285

Опубликовано: 30.09.1983

Авторы: Байдак, Матухно, Пуйло, Расторгуева, Шевченко

МПК: H01F 38/30

Метки: трансформатор

...обмотки и, как следствие, к увеличению потока Рассеяния,.Учитывая то, что большинство выпускаемых про 1 лышленностью трансформаторов имеет несколько вторичных Обмоток на одном магнитопроводе, для реализации рассматриваемого решения необходима априорная информация о законе регулирования тока компенсации для каждой вторичной обмотки, В таком трансформаторе обязательно предусматривается Фиксированный подбор тока компенсации при заданных вторичной обмотке и ее номинальяо 1 л (либо близком к не 1 лу значениях тока, Вэтих условиях применение рассматриваемого решения че экономично по затратам электроэнергии и трудоемкости операции настройки тока компечсации,В свою очередь, наличие ряда дополнительных промежуточнь 1 х элементов для...

Номер патента: 977377

Опубликовано: 30.11.1982

Авторы: Байдак, Байкова, Баринский, Беркович, Бородавко, Долгопольский, Лунин, Остапчук, Хамидулин, Шнейдер, Элькин

МПК: B67C 1/08

Метки: внутренней, емкостей, мойки, поверхности, цилиндрических

...электродвигателя 5, механизм для вертикального перемещения горизонтальных щеток, содержащийползун б, связанный с системой рычагов 7, снабженных грузами 8, на котором укреплены вертикальные стойки9 с размещенными на них горизонталь- Щными щетками 10, вал 3 несет такжепластины 11 с подпружиненными рычагами 12, на котором укреплены грузодержатели 13 вертикальных щеток 14,на верхней части полой оси 2 установлена форсунка 15 в виде сферы,Корпус 1 имеет впускное 16 и выпускное 17 отверстия, центрирующее конусное кольцо 18 и прижимное приспособление 19 для фиксации емкости при 20обработке, пульт управления 20.Машина работает следующим образом.На корпус 1 устанавливается вверхдном цилиндрическая емкость например, бак 400 х 340 мм ), которая...

Номер патента: 952426

Опубликовано: 23.08.1982

Авторы: Байдак, Жаботинский, Цопик, Шаульский, Шестаков

МПК: B22D 13/04

Метки: вертикальная, центробежно-литейная

...исходит кристаллизация отливки и затем ее охлаждение в течение технологически необходимого промежутка времени. За это время заливочная чаша20 возвращается в исходное. положениеПослезатвердевания отливки привод 1отключается и вращение формы с отливкой за счет сил трения замедляется.При достижении определенной скоростивращения механизм 19 сборки кокиля и удаления отливок удаляет верхнююплиту 18, Устройство 4 подает команлу на включение привода 17, который поворачивает тормозную колодку вокруг оси 15. Одновременно включается привод, который вращает форму с отливкой со скоростью 0,5-5 об/с, а ролики 11, наезжая на выступающую часть переменного .профиля колодки 14 за счет сил трения в фрикционных накладках 12 и 16, вращают в корпусах 13...

Номер патента: 935210

Опубликовано: 15.06.1982

Авторы: Байдак, Жаботинский, Цопик, Шаульский, Шестаков

МПК: B22D 15/00

Метки: кокиль, крыльчаток, литья

...с геометрией отливки. Приводной цилиндр 12 через рычаг 13 вращает одну иэ вал-шестерен 7. Через зацепление.вал-шестерни с горизонтальной шестерней 8 приводятся в движение остальные вал-шестерни 7. Валшестерни 7 посредством верхних зубьев и зубчатых реек 5 перемещают подвиж-, ные металлические вставки 4 по направляющим подкокильной плиты 3, После смыкания подвижных вставок 4 опускают матрицу с литниковой чашей и скрепляют ихВ собранный кокиль через литниковый канал в матрице 11 заливают расплав. После кристаллизации и охлаждения отливки снимают матрицу 11 с литниковой чашей и включают приводной цилиндр 12, Шток цилиндра перемещает рычаг 13, насаженный на квадрат одной из вал-шестерен 7 и пере- З 5 мешает ее. При этом горизонтальная...

Номер патента: 925537

Опубликовано: 07.05.1982

Авторы: Байдак, Жаботинский, Цопик, Шаульский, Шестаков

МПК: B22D 13/04

Метки: вертикальная, центробежно-литейная

...7 утапливается, а механизм 8 приподнимает плиту 18, освобождая вставки 17. Далее привод 1 начинаст вращать вал 2 и .кокиль с отливкой со скоростью 0,1 - 1 об/с. При этом перемещаемые вал-шестерни 13, связанные с неподвижным в этом случае колесом 11, удерживаемым оилой трения фрикционнойпарой, начинают вращаться в поддоне 14 и корпусах 15, перемещая рейки 16, которые извлекают вставки 17 из отливки. При значительном суммарном усилии для извлечения вставок 17 силы сцепления фрикционной пары может быть недостаточно для удержания колеса 11 в неподвижном положении. В этом случае при повороте колеса фиксатор 7 попадает в соответствующее отверстие в этом колесе, исключив его дальнейший поворот. После этого механизм 8 удаляет отливку,...

Номер патента: 908303

Опубликовано: 28.02.1982

Авторы: Алехин, Байдак, Баринский, Ковалева, Кузнецова, Сиданова, Степанович, Шейнтова

МПК: A23G 1/00

Метки: глазури, приготовления, шоколадной

...массукакао маслом, темперируют, добавляют инвертный сироп, диспергируют45массу и затем повторно темперируют,При этом инвертный сироп в шоколаднуюмассу вводят с влажностью 40-454,содержанием редуцирующих сахаров 5055/ при 30-32 С, а диспергированиемассы ведут в гидродинамицеском вибра 50торе и темперируют при 31-32 С.П р и м е р 1, Полученную, какуказано выше, шоколадную глазурь в количестве 100 кг, в которую на стадииразводки вводится только какао масло, 55заливают 38,3 кг инвертного сиропа(влажность 4 М, содержание редуцирующих веществ 514) с температурой 32 С,03 4перемешивают в течение 15 мин темпео1рируя при 32С целью достижения однородностимассы обрабатывается в гидродинамическом вибраторе АГБили в температурногл сборнике...

Номер патента: 900836

Опубликовано: 30.01.1982

Авторы: Байдак, Байкова, Баринский, Беркович, Лунин, Остапчук, Хамидулин, Шейнтова, Шнейдер, Элькин

МПК: A21D 13/08

Метки: пирожных, производства

...подпружиненные толкатели 17 для центрирования заго 36товок и механизм ориентации заготовок, состоящий из толкателя 1.8, прикрепленного к нему горизонтально своэможностью колебательного перемещения подпружиненного валика 19, расположенной параллельно оси валикаупорной планки 20 и направляющих роликов 21. Плита 7 укреплена на подпружиненной раме 22, в нижней частикоторой установлены направляющие 23.Пирожные отводятся транспортером 24.Установка работает следующим образом.Бисквитная крошка, крем и другиерецептурные компоненты загружают втестомесительную машину 1. продолжительность замеса около 10 мин, Готовую массу подают в тестодепительнуюмашину 3. Куски массы, равные по весу, падают на транспортер 2, над которым шарнирно укреплена цепь...

Номер патента: 897208

Опубликовано: 15.01.1982

Авторы: Байдак, Баринский, Бочков, Грачев, Гречиха, Денисова, Карышенский, Мачихин, Свирин, Старичков

МПК: A23G 7/00

Метки: кондитерской, массы, пластикатор

...5, зона нагнетания и пластикации 6 и разгрузочная зона 7, В загрузочной зоне 5 емкости 1 по всей ее ширине установлен загрузочный бункер 8, а также установлено загрузочное устройство 9 в виде наклонного желоба для непрерывной подачи монолитных блоков кондитерской массы 10. В разгрузочной зоне 7 емкости 1 имеется разгрузочный бункер 11. Для регулирования давления в емкости 1 ее нагнетательная и пластикационная зона 6 соединена с загрузочной зоной 5 патрубком 20 1 2. Для осуществления регулирования на патрубке 12 установлен кран 13.Пластикатор для кондитерской массы работает следующим образом.Монолитные блоки кондитерской массы 25 10 с загрузочного устройства 9 по мере ,чластикации предыдущего блока поступаот в загрузочный бункер 8. С...

Номер патента: 875488

Опубликовано: 23.10.1981

Авторы: Байдак, Пуйло, Шевченко

МПК: H01F 38/30

Метки: подмагничиванием, поперечным, трансформатор

...устройствах.Наиболее близок к предлагаемому является трансформатор тока со схемой компенсации Илиовичи, характеризующийся тем, что магнитопровод трансформатора разделен на две половины. Вторичная обмотка охватыэает обе половины магнитопровода в одном и том же направлении, а две части подмагничивающей обмотки намотаны на соответствующие половины магнитопровода и включены встречно 13 .Недостатком указанного трансформатора является необходимость намотки подмагничивающей обмотки на каждой половине магнитопровода и сложность изготовления вторичной обмотки, охватывающей обе половины тероидального магнитопровода. Применение магнитопровода в виде отдельных половин значительно усложняет технологию изготовления и установки трансформатора...

Номер патента: 871237

Опубликовано: 07.10.1981

Авторы: Байдак, Пуйло, Шевченко

МПК: H01F 38/30

Метки: трансформатор

...вторичной обмоток 30 при применении тороидальных магнитопроводов.Применение магнитопровода в виде отдельных половин значительно усложняет технологию изготовления икре-"пления трансформатора на месте установки.Целью изобретения является упрощение. конструктивного исполнения. Эта цель достигается тем, что трансформатор снабжен двумя тОкопроводами, электрически связанными с началом и концом ленты магнитопровода и образующими вместе с витым магнитопроводом многослойную подмагничивающую обмотку.На чертеже изображен общий вид предлагаемого устройства.Вторичная обмотка 1 намотана поверх изоляции 2, наложенной .на магнитопровод. Витой магнитопровод 3 с дополнительной изоляцией 4 между витками, токоподводы 5,6, приваренные к внутреннему и...
