Воителев

Номер патента: 1594695

Опубликовано: 23.09.1990

Авторы: Воителев, Лукьянов

МПК: H03M 1/52

Метки: аналого-цифровой, интегрирующий

...+Б , которое снимается с выхода интегратора 12 и передается через переключатель 10 (так как сигнал 44 отсутствует) на выходы ЦАП 15 и ключа 7В АЦП должен быть использован ЦАП, работающий с положительным иотрицательным опорными напряжениями.Интегрирование +Ббудет выполняться до срабатывания компаратора 14 аналогично работе в Т 1 . Импульсы 47 разряжают кондерсатор интегратора 4 и вычитаются из кода Ч, полученного за Тв счетчике 20, т.е. на его входе угравления вычитанием подан сигнал 45, Через Ч импульсов в счетчике 20 будет получен 0 код, что соотвествует снятию сигнала с выхода элемента ИЛИ 26 и запуску формирователя 32, выходной импульс которого устанавливает в счетчике 37 код О. На этом заканчивается Тз и процесс пре" образования,...

Номер патента: 1441479

Опубликовано: 30.11.1988

Авторы: Воителев, Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой, преобразованием, промежуточным, частоту

...в "1"триггер 30 и последовательно запускаются Формирователи 34 и 33, устанавливающие в "1" триггеры 29 и 31.Окончание Сс, приводит к прохождению сигнала 53 через .элементы И 36 и ИЛИ 37на второй выход временного компаратора 17, я ня его первом выходе сигналбудет отсутствовать, так как триггер31 находится в "1". В счетчике 16 кодбудет увеличен на единицу, в результате чего изменится выходной сигналЦАП 9, равный 11(С;+1 ) = Цк(С )11 Ь,который уменьшит К преобразователя 7и его выходную частоту, а это означает, что Св следующем такте подстройки будет увеличено,Процесс подстройки К преобразователя 7 будет выполняться до тех пор,пока окончание С не будет происхосдить в течение интервала времени Ст,когда действуют импульсы Формирователей...

Номер патента: 1385105

Опубликовано: 30.03.1988

Авторы: Воителев, Лукьянов

МПК: G01R 31/02

Метки: проводных, сигнатурного, соединений

...установки триггер 17 блока 11 управления сигнатурный анализатор 2 и второй счетчик 12 непосредственно, а первый счетчик 6 через элемент ИЛИ 8 устанавливаются в исходное состояние. Поскольку коды на выходах обоих счетчиков совпадают, то на выходе компаратора 10 устанавливается единичный уровень сигнала, а первым импульсом с выхода генератора 1 записывается единица в младший разряд регистра анализатора 2, так как сигнал с выхода источника 14 проходит через коммутаторы 13,7 и формирователь 3 ток - напряжение на его информационный вход, Одновременно выходной сигнал генератора 1 проходит через открытый элемент И 9 на счетный вход счетчика 12, изменяя его состояние в младшем разряде на единичное, а также проходит через элемент ИЛИ 8 на вход...

Номер патента: 1279069

Опубликовано: 23.12.1986

Авторы: Воителев, Лукьянов

МПК: H03M 1/52

Метки: аналого-цифровой, интегрирующий

...генератор 35, а также размыкает ключ 6, проходя через элементы ИЛИ 31 и 60 и инвертор 57. Начинается такт Т, интегрирования Б, длительность которого определяется емкостью З 5 счетчика 36, По сигналу 77 переполнения.этого счетчика заканчивается Т и начинается Т, триггер 21 устанавливается в "0", триггер 22 - в "1". Последний с единичного выхода сигнала 70 замыкает ключ 4, подключая Б 1 к интегратору, через элемент ИЛИ 31 поддерживает замкнутым ключ 5 и разрешает работу элемента И 29, через который снятие единичного сигнала 79 45 нуль-органа 13 при появлении нулевого уровня на выходе усилителя 12 устанавливает в "0" триггер 22 и через элемент ИЛИ 32 - в "1" триггер 23.Преобразование заканчивается, в 50 счетчике 36 за Т получен...

Номер патента: 1265657

Опубликовано: 23.10.1986

Авторы: Бабанов, Воителев, Лукьянов, Семененко

МПК: G01R 31/02

Метки: соединений, электрических

...3 1265Устройство работает следующим образом.По сигналу извне или при нажатиикнопки "Пуск", входящей в блок 1 управления, формируется сигнал 16 на 5его первом выходе, которым счетчики 3 и 4 и сдвигающий регистр 11 сигнатурного анализатора 9 непосредственно и триггер 13 (через элемент )устанавливаются в исходное положение. ОНа всех кодовых выходах счетчиков 3и 4 и на выходе триггера 13 Формируются нулевые уровни выходных сигналов. В результате этого импульсы навыходе генератора 2 отсутствуют, а 5на младшем из ш выходов коммутатора 6 устанавливается сигнал 22 тока,поступающий на младший из ш входовобъекта 8 контроля и коммутатора 5,с выхода которого сигнал тока поступает на вход формирователя 15. Сигнал тока в формирователе 15...

Номер патента: 1249705

Опубликовано: 07.08.1986

Авторы: Воителев, Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой

...преобразования".Обозначены также (фиг. 2) сигналы 27 и 28 пуска и на выходе элеменВ АЦП это реализуется следующим образом.Преобразование начинается по внешнему сигналу пуска. По перепаду "О" этого сигнала запускаются одновибраторы 4 и 11. Сигнал перепада "О" с нулевого выхода первого из них устанавливает в "1" триггер 5, сигнал,31 с первого выхода которого проходит через элемент ИЛИ 18 и сигнализирует о начале выполнения преобразования в АЦП (сигнал 28). Сигнал 30 с первого выхода одновибратора 11 поступает на входы элементов И 3, 7, 23 и 24 и запрещает прохождение через них импульсов на входы счетчиков 6, 9 и 15, которые ус танавливаются в "О" сигналом 29 с первого выхода одновибратора 4, По окончанию. сигнала 30 его перепадом "О"...

Номер патента: 1229958

Опубликовано: 07.05.1986

Авторы: Воителев, Лукьянов

МПК: H03M 1/60

Метки: аналого-цифровой

...этой коррекции позволяет .существенно уменьшить влияние о нарезультат преобразования, Результатпреобразования равенХ= К + Мр= Пд(1 - 8).Погрешность от с представляет собой величину второй степени малости.Но для прецизионных АЦП эта погрешность может оказаться недопустимой,поэтому в схеме выполняется дополнительная коррекция. Для этого при переполнении дробной части реверсивногосчетчика 15, т.е. при накоплении от 553 результат увеличивается на 3 и заТ в реверсивном счетчике 15 добавитсявеличина Н = Мк, 3 В результате выполнения двухкратной коррекции получаютХ = И + Ы + И = ББТ(1 + 3 +3)К 2К 1 К 2или, использовав величину БТ из выражения (4), получают:Х= П д(1 -1) (1 +3+3) == П д-(1 - 3). (5)Отсюда видно, что в результате...

Номер патента: 1141566

Опубликовано: 23.02.1985

Авторы: Бабанов, Воителев, Курочкин

МПК: H03F 3/50

Метки: повторения

...выход которой подключен к входу для компенсации напряжения смеще ния второго усилителя постоянного тока, выходы двуполярного напряжения источника питания соединены с соот; ветствующими шинами питания первого и второго усилителей постоянного тока 2.Однако известное устройство для повторения напряжения имеет низкую точность и недостаточное быстродействие. 55Цель изобретения - повышение точности при одновременном повышении быстродействия. Эта цель достигается тем, что в устройстве для повторения напряжения, содержащем первый и второй усилители постоянного тока, выполненные с дифференциальными входами, интегрирующую КС-цепь и источник питания, выполненный с выходами двуполярного напряжения и средней точкой, при этом неинвертирующие входы...

Номер патента: 1106012

Опубликовано: 30.07.1984

Авторы: Бабанов, Воителев, Лукьянов

МПК: H03K 13/20

Метки: времени, интервал, кода, суммарный

...и входу О -разрядного двоичного счетчика импульсов, инверсные выходы разрядов которого соединены с третьими входами соответствующих элементов И, причем остальные ъ -1 входов каждого-го элемента И, кроме первого соответственно соединены с прямыми выходами всех предшествующих разрядов двоичного счетчика импульсов.На фиг,1 приведена структурная электрическая схема преобразователя, на фиг,2 - схема варианта выполнения управляемого делителя частоты. Преобразователь содержит входные шины 1, управляемый делитель 2 частоты с переменным коэффициентом деления с вторым входом 3 и выходом 4, генератор 5 импульсов, логический инвертор 6, триггеры 7 и 8, выходную шину 9, П -разрядный двоичный счет- чик 10, инверсный 11 и прямой 12 выходы первого...

Номер патента: 1030860

Опубликовано: 23.07.1983

Авторы: Бакун, Воителев, Зельдин, Кулева, Мшвениерадзе, Сосипатров

МПК: H01B 13/012

Метки: жгута, отводами, параллельными

...нити основы ткацкого станка. На фиг 1 лредаставлена схема расположения проводов в отводах; на фиг. 2 -жгут с отводами, общий вид; на фиг. 3 схема заправленного ткацкого станка, вид сверху; на фиг. 4 - схема заправки станка, вид сбоку; на фиг. 5 - шаблон для раскладки проводов.. Жгут содержит отводы 1 - 1/ и т. д расположенные под прямым углом о к продольной оси 0-0 жгута. Каждый отвод образован различными типами проводников 1 - 4 (пунктиром показан контур шаблона 5)(фиг. 1,), Контуры лентотканых отводов с расстояниями а отмечены позициями 6, Провода в отводах скреплены друг с другом уточной (перевязочной)нитью 7, т. е. отводы представляют тканую структуру, в которой провода 1 - 4 служат нитями основы и переплетены уточной...

Номер патента: 964625

Опубликовано: 07.10.1982

Авторы: Воителев, Жигунов

МПК: G06F 3/05

Метки: ввода, информации

..."единичное" состояние, очем свидетельствует наличие "единичного" сигнала на выходе элементаИ 15, то это говорит о том, что все входные аналоговые сигналы уже преоб-,разованы в двоичный код и их двоичные эквиваленты хранятся в соответствующих ячейках. памяти во внешнем устройстве.В этом случае блок 8 заканчивает цикл преобразования и вырабатывает сигнал, устанавливающий счетчики 10 и 14,. а также регистр 13 в исходное состояние. Выработка этого сигнала может быть осуществлена и перед началом очередного цикла преобразования. 5 96462но) и по двоичному коду адреса наадресных выходах 2 осуществляется запись кода результата преобразования,поступающего с выходов сцетчиков 10и 14 на выходы 3, 17 устройства. По 5окончании этой операции блок 8...

Номер патента: 959273

Опубликовано: 15.09.1982

Авторы: Бабанов, Воителев

МПК: H03K 13/02

Метки: кода, напряжение

...ВВ 3 с выходом ф 0 1, переключатели 5, операционные уси" лители 6., двухрезисторные делители 7, общую шину 8 дополнительную резистивную матрицу ВВ 9, старший и младший разряды преобразуемого дво- ф ичного кода 10 и 11.Преобразователь работает следующим образом,При единичном значении разряда преобразуемого кода (10 или 11) пе" 30 реключатель 5 устанавливается в положение, когда к входу соответствующего разряда матрицы В Р 3 выводу резистора номинала 2 В подклюцается выход 2 источника 1. Одновременно ы этот сигнал поступает на неинвертирующий вход усилителя 6, навыходе которого в идеальном случае уста 3 фнавливается такой уровень, которыйиэ-за действия обратной связи черезрезисторы делителя 7 Формирует наинвертирующем .входе сигнал,...

Номер патента: 273865

Опубликовано: 23.07.1982

Авторы: Воителев, Зибров

МПК: H05K 3/46

Метки: микроэлектронных, многослойная, печатная, плата, приборов

...(например, на фольгированномдиэлектрике - химическим или комбинированным способами; на нефольгированном - электрохимическим и т. д,), В качестве гибкой диэлектрической основы используются 20 пленко- и волокнообразующие полимеры.Например, гетероцепного ряда - поликапрол актам (капрон), пол иэтилентерефталат (лавсан), карбоцепного ряда - полиэтилен.Совмещение гибкого слоя с другими слоями 25 многослойной печатной платы, сборка пакета для прессования производится с использованием того же оборудования, приспособлений и с применением тех же приемов, что и совмещение других слоев мно- ЗО гослойной печатной платы, выполненных273865 Редактор О. филиппова Корректор Н. федорова Техред И. Пенчко Заказ 1022/3 Изд. 1 е 185 Тираж 883...

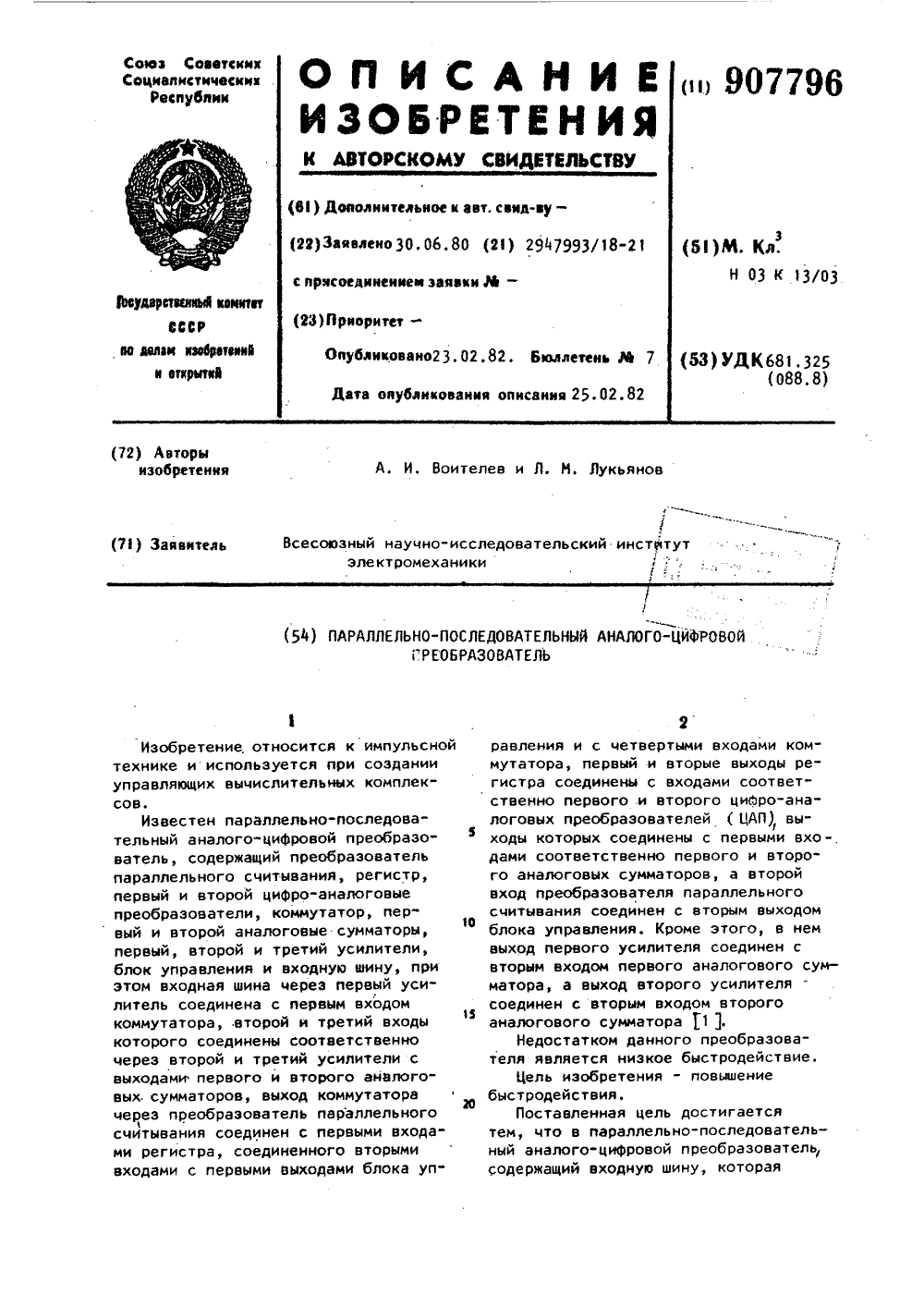

Номер патента: 907796

Опубликовано: 23.02.1982

Авторы: Воителев, Лукьянов

МПК: H03K 13/03

Метки: аналого-цифровой, параллельно-последовательный

...преобразователяпараллельного считывания соединен свторым выходом блока управления, дополнительно введены источник напря"жения и два переключателя, причемвыход источника напряжения соединенс первыми входами переключателей,второй вход и выход первого переключателя соединены соответственно свыходом первого усилителя и с вторым входом первого аналогового сумматора, второй вход и выход второгопереключателя соединены соответст"венно с выходом второго усилителя ис вторым входом второго аналоговогосумматора, а третьи входы первогои второго переключателей соединенысоответственно с третьим и с четвертым выходами блока управления.На фиг. 1 приведена структурнаясхема предложенного устройства; нафиг. 2 " временные диаграммы работыосновных узлов...

Номер патента: 840159

Опубликовано: 23.06.1981

Авторы: Богоявленский, Ващенко, Ведерников, Воителев, Гордейчик, Доброхотов, Кабанцев, Лебедев, Литвинов, Орел, Шавкун, Шульц

МПК: C21D 9/00

Метки: безокислительного, металла, нагрева, печь

...дополнительные горелки1 О, работающие при 0;5В ( 1,2, исопла 11 для подачи вторичного возду 50ха,Слябы в камере окислительного нагрва продвигаются по нескольким металлическим фасонным брусьям 12. закрепленвым на широких (400-600 мм). перекрытиях 13 арочного типа из огнеупорногокирпича или блоков.Под камерой окислительного нагревара:иопожен шлаковик 14 сгорелками 15 окислительцого нагрева и леткой 16 для удаления жилкой окалины в шлакс вую чашу 17.Дымовой канал 18 с волоохлажлаемым клапаном 19 соединяет летку 1 нлаковика и лымопровод печи.Вся печь заключена в листовой металлический кожух 20, цависаюп 1 ий цал боковыми стенами и торцами печи, Таким образом, пространство под кожухом через проемы 21, сообщается с атмосферой леха, Газы через...

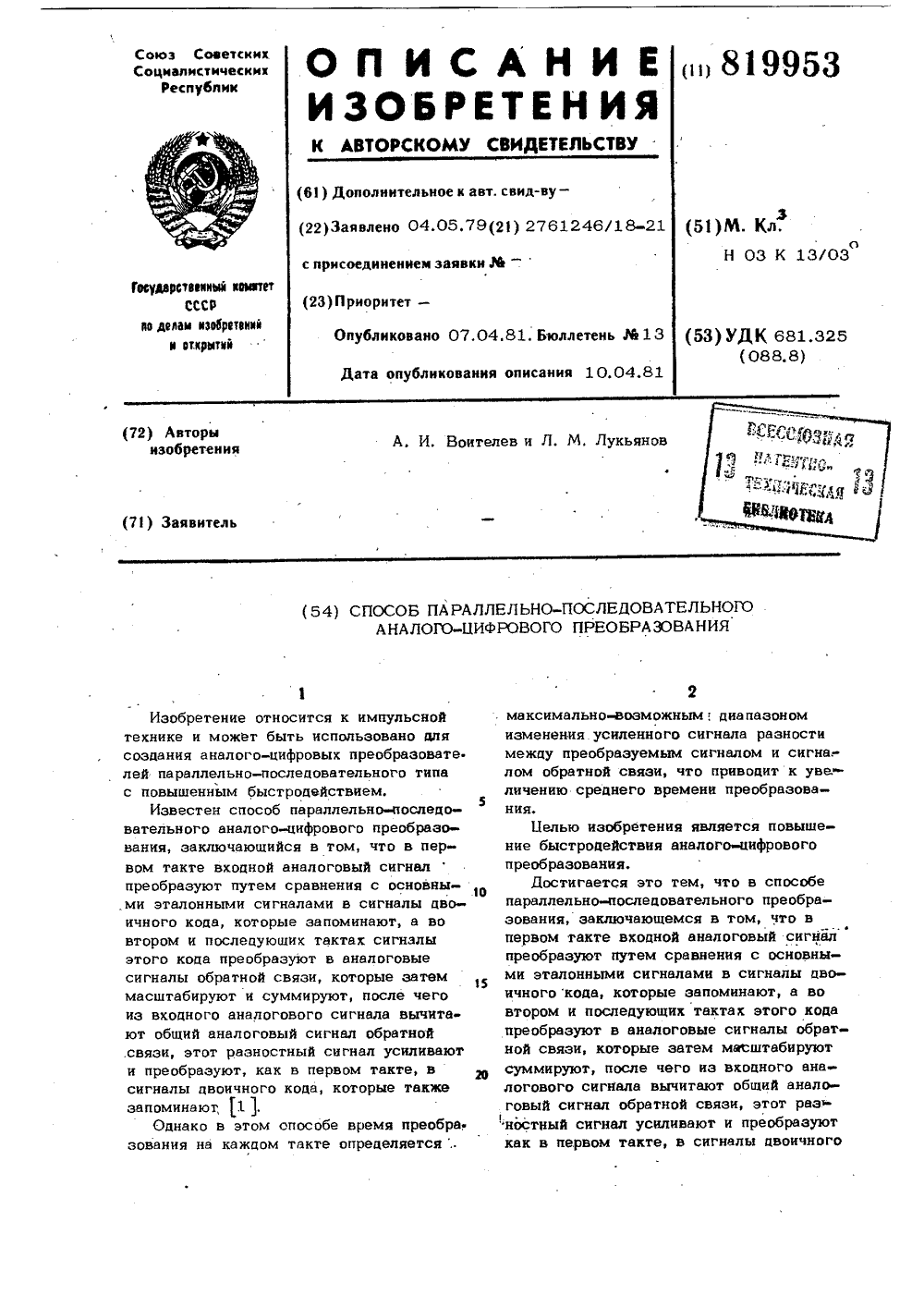

Номер патента: 819953

Опубликовано: 07.04.1981

Авторы: Воителев, Лукьянов

МПК: H03K 13/03

Метки: параллельно-последовательногоаналого-цифрового, преобразования

...2)О =ад (-г") 1 2ивторого (для смешения шкалы блока 4):А-;к 2где д А = Ас/2" - квант вкодногоаналогового сиг"нала,А - диапазон изменения входного аналогового сигналаНачинает изменяться сигнал на выходе преобразователя 6, а за ним начинает из меняться и сигнал на выходе усилителя 2,- При указанных выше значениях коэффици ента масштабирования и первого дополнительного эталонного сигнала максимально-возможное изменение сигнала на выходе усилителя 2 сокращается вдвое по сравнению с изменением аналогичного сигнала в преобразователе, выполненном на основе известного способа и содержа" шем аналоговый вычитатель, соединенный выходом через усилитель с управляемым коэффициентом усиления и преобразователь считывания с входами регистра,...

Номер патента: 819952

Опубликовано: 07.04.1981

Авторы: Воителев, Лукьянов

МПК: H03K 13/03

Метки: параллельно-последовательныйаналого-цифровой

...эталонных уровней, вторые входы соединены соответственно с входами шифратора, а выходы - с входом вычитания вычитателя.На чертеже представлена структурная 35схема параллельно-последовательного аналого-цифрового преобразователя, содержащего аналоговый переключатель 1; входнуюшину 2, аналоговый ключ 3, аналоговыйвычитатель 4, дополнительные аналоговыеключи 5, блок управления 6, регистр 7,40шифратор 8, блок аналогового сравнения 9,содержащий компараторы 10, триггеры-защелки 11 и элементы несовпадения 12,формирователь эталонных уровней 13, шинусвязи с микропроцессором 14, выходные 45шины 15,4мого сигнала с уровнями, формируемыми блоком 13 и поступающими на вторые входы компараторов 10, запоминается в триггерах-защелках в виде унитарного...

Номер патента: 818002

Опубликовано: 30.03.1981

Авторы: Воителев, Лукьянов

МПК: H03K 13/03

Метки: контролем, преобра-зования, цифро-аналогового

...ся в регистр 3, который является сдвигаю щим, и далее по сигналу, формируемому на первом выходе блока 21, записывается в ре. гистр 2. Аналоговый сигнал тока с выхода преобразователя 1 через ключ 4 поступает на инвертирующий вход усилителя 8, на выходе ко торого образуется аналоговый сигнал напряже. ния 11 вых При этом резистор 10 подключен к общей шине с помощью ключа 7, управля. емого, как и ключ 4, сигналом с нулевого вы. хода триггера 15. После записи кода врегистр 2 блок 21 начинает выполнять режим контроля, который заключается в том, что элемент 17 закрывается по первому входу, по первому входу открывается элемент 18, на второй вход которого поступает сигнал с выхода регистра 3 через инвертор 13, и вновь форми. руются...

Номер патента: 813278

Опубликовано: 15.03.1981

Авторы: Воителев, Лукьянов

МПК: G01R 19/12

Метки: времени, измеритель, сигнала, установленияуровня, электрического

...фиксирует уровень установления, а инверсный уровень сигнала включения блока 9 открывает компаратор 2 по стробирующему входу. Из отрицательного перепадавыходного сигнала компаратора 2 формирователь 12 формирует первый задержанный импульс, после чего блокб выключает исследуемый блок 1 и через некоторое время вновь его включает. Одновременно с этим блок бзапускает генератор 7, импульсы которого начинают подсчитываться счетчиком 3. На вход блока 10 поступаетуровень установления, на его выходахформируются пороговый уровень, больший уровня установления, и пороговыйуровень, меньший уровня установления. В те моменты времени, когда выходной сигнал исследуемого блока 1 40 45 50 находится н пределах между этими уровнями, выходной сигнал компаратора...

Номер патента: 790300

Опубликовано: 23.12.1980

Авторы: Воителев, Жигунов

МПК: H03K 17/00

Метки: диодный, переключатель

...работает следующимобразом.Входной ток от входной шины 5 про.,текает через диод 2 к выходной шинеб в том случае, когда уровень сигнала на управляющей шине запирает диод3. Этот уровень управляющего сигнала, проходя через логический инвертор 10, запирает также и диод 9, Потенциал шины б повторяется на выходеповторителя 11, в результате чегодиод 8 находится под нулевым потенциалом, и, следовательно, через него ток не протекает. Обратный токдиода 3 учитывается при настройкевеличины переключаемого входного тока. Таким образом, к выходной .шине б подключается ток, имеющий расчетное значение. В том случае, когдауправляющий сигнал на шине 5 имеетуровень, отпирающий диод 3, входнойток протекает через него и запирает диод 2, через который на...

Номер патента: 790298

Опубликовано: 23.12.1980

Авторы: Воителев, Лукьянов

МПК: H03K 13/32

Метки: времени, выходного, преобразователя, сигнала, установления, цифроаналогового

...выходам которого этот код поступает на вход блока 17 сравнения.Сигналы на выходе компараторов 5 и 11 имеют низкий уровень. Эти сигналы, объединенные элементом ИЛИ 24, инвертируются. Сигнал с выхода элемента ИЛИ 24 проходит через элемент 20 задержки и открывает элемент И 23, через который начинают проходить импульсы генератора 7 на счетный вход счетчика 13. При превыаениисигналом верхнего уровня или его снижения ниже нижнего уровня закрывается элемент И 23, и импульсы с выхода генератора 7 не проходят на вход счетчика 13, а счетчик 6 продолжает подсчет импульсов, так как триггер 8 продолжает оставаться в единичном состоянии. В процессе работы счетчика 6 может произойти его переполне"ние, тогда на его выходе переполненияформируется...

Номер патента: 790295

Опубликовано: 23.12.1980

Авторы: Воителев, Лукьянов

МПК: H03K 13/20

Метки: аналого-цифровой

...16 и 17, первыйи второй формирователи 18 и 19 импульсов, второй и третий элементы И 20и 21, интерфейсные шины 22 управленияи выходные информационные шины 23.На фиг. 2 даны следующие обозначения:24 - выходной сигнал генератора 1,25 - выходной сигнал блока 15, 26сигнал на шине входного сигнала,27 - импульс начала преобразования,28 - импульс запуска генератора 1,29 в . выходной сигнал второго одновибратора 17, 30 - выходной сигнал первого переключателя 13, 31 - выходнойсигнал второго Формирователя 19, 32выходной сигнал первого компаратора 233 - выходной сигнал триггера 7,34 - выходные импульсы первого элемента И 8, 35; - выходной сигнал третьегокомпаратора 12, 36 - выходной сигналпервого .одновибратора 16, 37 - выходной сигнал второго...

Номер патента: 790293

Опубликовано: 23.12.1980

Авторы: Воителев, Лукьянов

МПК: H03K 13/20

Метки: аналого-цифровых, преобразователей, проверки, сигнатурной

...выполнения каждого аналого-цифрового преобразования, В качестве импульса конца проверки может быть использован импульс переполнения счетчика внешнего калибра, вырабатывающего контрольные аналоговые сигналы, поступающие на вход проверяемого АЦП и изменяющиеся на квант от каждого им-пульса конца преобразования.В режиме проверки АЦП по сигналу З 5 начала проверки, поступающему через одну из входных шин 7 и блок 2 на вход блока 8 управления, последний устанавливает в исходное состояние си:натурный анализатор 1,элемент 3 фиксации кода и блок 4 контроля,а так-ф же устанавливает сигналом на пятом выходе в соответствующее состояние блок 13 переключателей и подключает выход коммутатора 9 к первой входной шине 6.В результате этого вход...

Номер патента: 789967

Опубликовано: 23.12.1980

Авторы: Воителев, Лукьянов

МПК: G05B 1/01

Метки: сигналов, сравнения

...ключи 10-13, логический инвертор 14, первый 15 и второй 16 дополнительные источники напряжения, элемент 17 задержки, дополнительный логический элемент ИЛИ 18, входную 19 и выходную 20 шины, а также две шины стробирования 21 и 22.На Фиг. 2 обозначены напряжения 23 и 24 источников 3 и 4, входное на пряжение 25 на шине 19, напряжения 26 и 27 источников 15 и 16, выход.ной сигнал 28 элемента ИЛИ 18, выходные сигналы 29 и 30 ключей 13 и 12, выходные сигналы 31-32 усилителей 2 и 1, выходной сигнал 33 элемента 17, сигнал 34 на выходной шине 20.Устройство работает следующим образом.Уровни напряжения 23 и 24, с которыми сравнивается входное напряжение 25, задаются источниками 3 и 4. Относительно последних включены два источника 15 и 16 с...

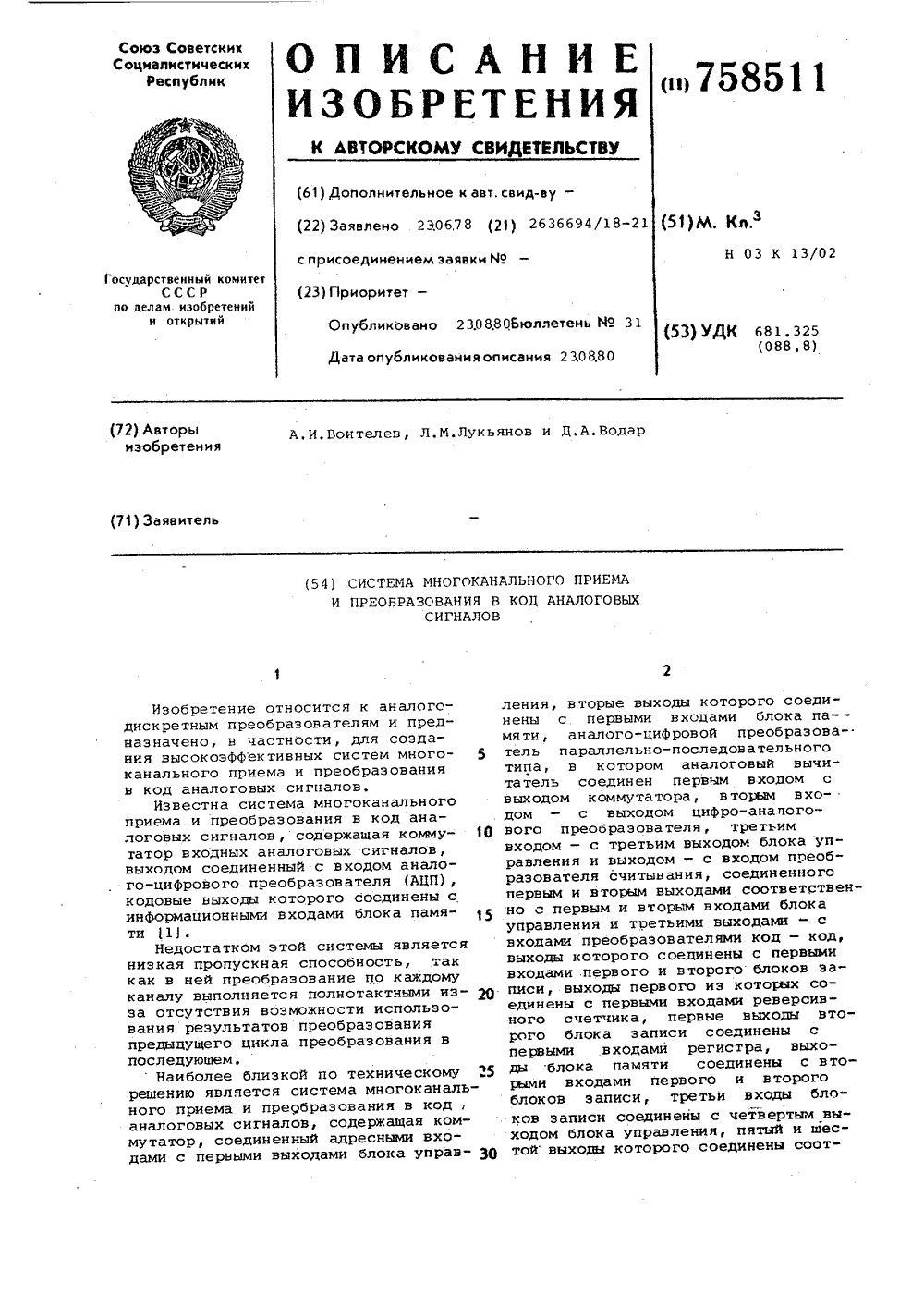

Номер патента: 758511

Опубликовано: 23.08.1980

Авторы: Водар, Воителев, Лукьянов

МПК: H03K 13/02

Метки: аналоговых, код, многоканального, преобразования, приема, сигналов

...коэффициент такой величины, вто при значении входного сигнала, равного максимально допустимой величине диапазона изменения входных сигналов, на выходах преобразователя 6, являющихсявыходами его компараторон, устананливается максимальный позиционный код. Этот код преобразуется преобразонателегл 7 н двоичный код с максимальным значением 2 К -1. Поэтому входной сигнал, имеющий любое другое значение внутри допустимого диапазона изменения, преобоазуется н соотнетствующий двоичный код со значением, лежаший в интервале от 0 да 2 -1. Код,Кобразованный н первом такте на выходах преобразователя 7, далее записывается через блок 10 в счетчик 9, выходы которого управляют преобразонателем 8. Выходной сигнал последнего вычитается из...

Номер патента: 630743

Опубликовано: 30.10.1978

Авторы: Водар, Воителев, Куцаков, Лукьянов

МПК: H03K 13/02

Метки: аналого-цифровой

...11 тактов преобразования, стабилизаторы 12, 13 тока, диоды 14 - 17 и резисторы 18.Преобразуемый сигнал в первом такте преобразования передается непосредственно на первые входы всех сравнивающих устройств 2, так как в этом такте с помощью диодов 15 и 16 ток от стабилизаторов 12, 13 оказывается отключенным от резисторов 18. На вторые входы сравнивающих устройств 2 подаются напряжения с резисторов 18.Сигналы унитарного кода с помощью преобразователя 5 преобразуются в двоичный код и записываются в регистр 6. В результате этого на одном из выходов дешифратора 8 появляется сигнал, который воздействует на соответствующий вход многополюсного аналогового переключателя 9.При установке триггера 11 в противоположное состояние по сигналу из блока 10...

Номер патента: 514434

Опубликовано: 15.05.1976

Авторы: Бабанов, Водар, Воителев, Лукьянов

МПК: H03K 13/20

Метки: многоканальный, цифро-аналоговый

...исс цс:Правцост: В схем(В 1 аждо); каца,с и)естся рею:стивиая си)1- )1 стр;1.251 .21,)и.1; 8 с мп) ав 15 Оии.и егпО 2. ми,), сосдшсццыми через схемы 1 ПИ 1 О и схемы 11 11: 12 с выходами разрядов рсгцстра 5. Выходы матрицы 8 подключены к суммирющему усилите;по 13, выход которого слукит выходом канала. Подкл 5 очение одного или другого выхода матрицы 8 к усилителю 13 Осмществл 51 етс 5 с помощью шмнтц 1)мющцх ключей 14 и 15. Это переключение выполняется по сигналам от триггера 16 переклочени 51 кода г регистрах, который по счетному входу соединен с блоком 4, и каждый цикл после проверки блоком 7 всех выходных сигналов меняет свое состояние. Триггер 16 в первом цикле подключает, во-первых, с помогцью схем 11 код с разрядного...

Номер патента: 486087

Опубликовано: 30.09.1975

Авторы: Алексашин, Ващенко, Воителев, Гусовская, Орел, Румянцев, Скудин, Шульц

МПК: C23C 11/10

Метки: металла, науглероживания

...предлагаемого способа является повышение равномерности науглероживания и интенсификации процесса науглероживания.Это достигается тем, что попеременную обработку нагреваемого металла проводят природным газом и проду(ктами его неполного сгорания или воз цикличности их воздействия на пределах 1: 1 - 2,5; 1.Способ науглероживания металла заклю чается в следующем, Металл, свободный отокалины, поступает в томильную зону печи (или из печи). Томпльная зона печи отапливается подогретыми продуктами неполного сгорания природного газа, которые подают 1 о ся через сопла, расположенные в несколькорядов поперек рабочего пространства. Между ними расположены ряды сопл для подачи природного газа. При охлаждении металла после нагрева вне печи обдув...

Номер патента: 469212

Опубликовано: 30.04.1975

Авторы: Воителев, Жигунов

МПК: H03K 13/17

Метки: работоспособности

...схему (К - 2 К) 4 сделать симметричной. Симметричность резистивной схемы К - 2 К в свою очередь позволяет обеспечить для определенных кодов, записываемых в регистр 5 проверяемого цифро-аналогового преобразователя 6, одинаковость уровней напряжений в узловой точке схемы 4, независимо от проверяемого разряда ЦАП. При этом переключатели 1 и 2 при проверках рассматриваются как два дополнительных раз. ряда ЦАП.Контроль работоспособности ЦАП выполняется за несколько проверок, производимых последовательно, начиная с младшего или старшего разряда, Любая из проверок заключается в следующем, Блок управления 7 формирует определенный код, который записывают в регистр 5 ЦАП, а также управляющие сигналы для переключателей 1 и 2, четырех- позиционного...

Номер патента: 450157

Опубликовано: 15.11.1974

Авторы: Воителев, Жигунов

МПК: G06F 3/05

Метки: аналоговой, ввода, информации, многоканальная

...что указывает на наличие единичного состояния еще одной или нескольких схем сравнения 6, то блок управления 8 вырабатывает очередной сигнал для выдачи информации во внешнее устройство. Такой процесс продолжается до тех пор, пока присутствует единичный сигнал на выходе элемента ИЛИ 7,зо 35 40 45 50 55 60 65 4Когда сигнал на выходе элемента ИЛИ 7 становится нулевым, т. е. принудительно с помощью соответствующего триггера 13 устанавливается в нулевое состояние последняя из схем сравнения 6, сработавших в данном такте преобразования, блок управления 8 разрешает дальнейшее поступление импульсов на вход счетчика 10.Единичное состояние любого из триггеров 13 сохраняется до конца цикла преобразования, что обеспечивает запоминание в конце...
