Мелешкин

Номер патента: 1812042

Опубликовано: 30.04.1993

Авторы: Гринченко, Карпенко, Мелешкин, Юров

МПК: B23P 19/02

Метки: втулок, соединения

...стальная втулка 14 и другая бронзоваявтулка 12 повиснут на конусной части а пуансона 9, т,к. поверхность б 1 имеет диаметрбольше, чем диаметры отверстий бронзо вых втулок 12 и 13, После этого включают "5рабочий ход ползуна 10 пресса, Конуснаячасть в матрицы 3 подойдет к поверхностибронзовой втулки 12 и начнет одевать вначале бронзовую втулку 13, а за ней бронзовую втулку 12, на конусную часть а и на 20поверхность б 1 пуансона 9. То егть зел,собранный из бронзовых втулок 12 и 13 истальной втулки 14 (далее в тексте собранный узел 12 - 14) и матрица 3 перемещаютсяотносительно пуансона 9. Но как только 25бронзовая втулка 13 дойдет до торцовойповерхности с опоры направляющей 8, тособранный узел 12 - 14 остановится, а матрица 3 будет...

Номер патента: 1768452

Опубликовано: 15.10.1992

Авторы: Ефимов, Мелешкин

МПК: B65B 1/22

Метки: гофротаре, пищевых, продуктов, уплотнения

...К = 4 раза, При таком режиме за минимальное время и без деформации гофротары конфеты уплотнялись более чем на 20 о .На фиг.1 изображен общий вид устройства; на фиг.2 - вид А на фиг,1; на фиг.З - сечение Б-Б на фиг,1,Устройство для уплотнения в гофротаре пищевых продуктов, преимущественно конфет, содержит раму 1, на которой установлены электродвигатель 2, соединенный ,клиновым ремнем 3 с редуктором 4, регулируемые опоры 5,опорную втулку 6 и неподвижную плиту 7., Стороны рамы 1 закрыты сьемными стенками 8,На неподвижной плите 7 установлены кронштейны 9, в отверстиях и пазах которых закреплены прижимное приспособление 10 и направляющие кронштейны 11 с помощью болтов 12. В и рямоугольных пазах неподвижной плиты 7 установлены ролики 13...

Номер патента: 1605170

Опубликовано: 07.11.1990

Авторы: Зимняков, Мелешкин, Орлов, Сальников, Тародей

МПК: G01N 3/20

Метки: изгиб, испытания, проволоки

...информативность,ль образца, и послемещают вдоль последне ессе перемещения пет орость ч ее перемеще ю которой судят о научастке образца, момент находится м скорость ч перем1605 70 Р+1тС соответственно пока."атели динамического и деформациоцного. упрочцеция материалаиспытуемого образца.Измеряя скорости ч и ч 2 при Двух рп.личных значениях усилия Ги Р для одного и того же значения В опредляют параметр ш по формуле При фиксированных значениях Р и В 5при попадании петли ца дефектный участок образца скорость ч перемещения петли изменяется, и, определяяположение петли в моменты изменения скорости ч перемещения ее по длине образца, определяют наличие дефектных участков по всей длине образца, что обеспечивает повышение точности при...

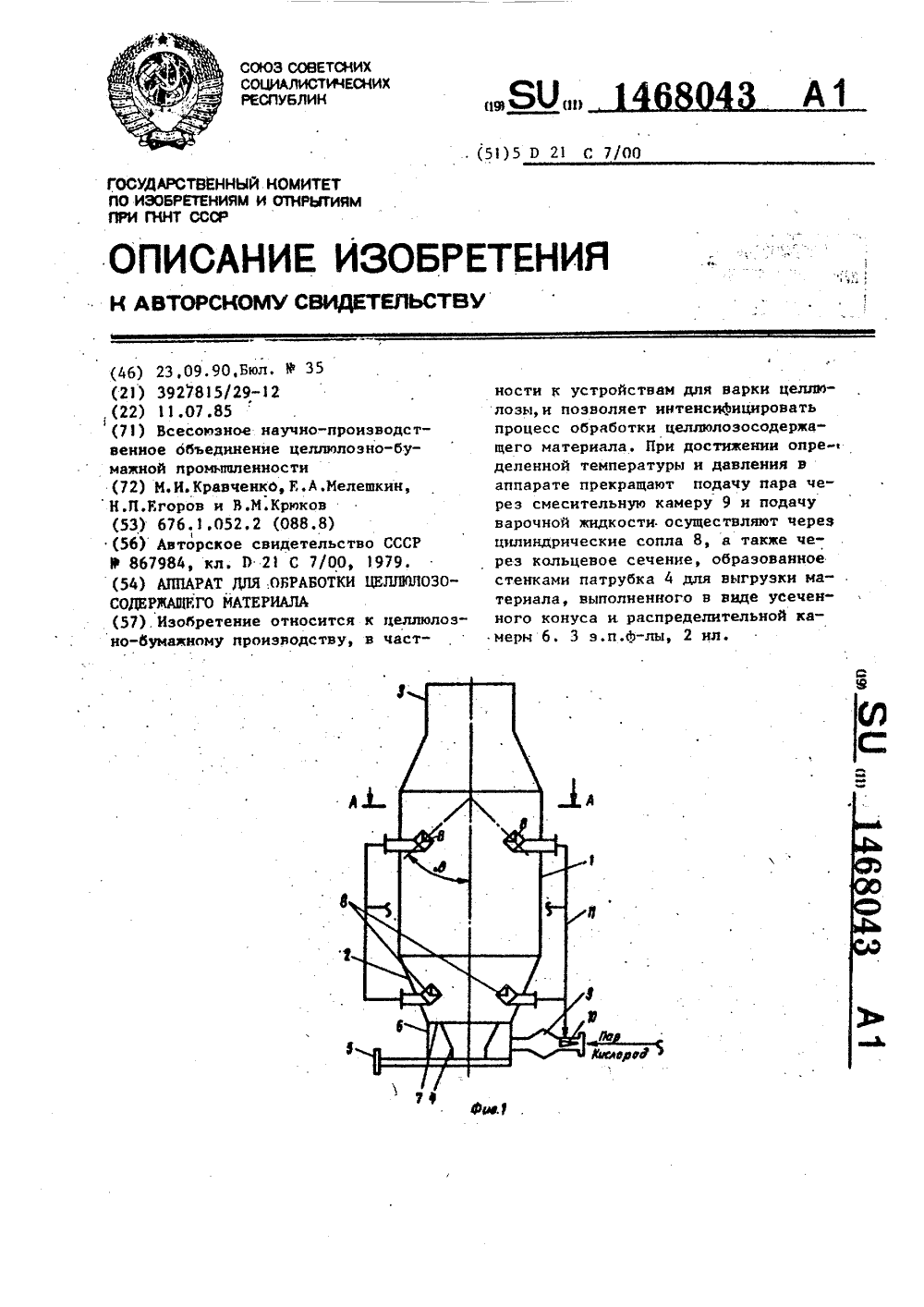

Номер патента: 1468043

Опубликовано: 23.09.1990

Авторы: Егоров, Кравченко, Крюков, Мелешкин

МПК: D21C 7/00

Метки: аппарат, целлюлозосодержащего

...составляет 0,5-0,85 и 0,4-0,6,что создает оптимальное условие для,смейения суспенэии с паром или газоми циркуляцию варочного раствора че- .рез смесительную камеру 9, прн этомсоппо 8 и смесительная камера 9 соединены между собой посредством линии 11 для подвода жидкости. Аппарат работает следующим образом Целлюлозосодержащий материал че-, рез загрузочный патрубок 3 поступает в аппарат, заполняя его полностью.После заполнения аппарата целлюлозосодержащим материалом, преимущественно древесной щепой его заполняют ва рочной жидкостью по линии 11, далее аппарат герметично закрывают и через смесительную камеру 9 внутрь аппарата подают пар высокого давления или кислородосодержащий газ, в этот момент задвижку на линии 11 открывают для...

Номер патента: 1589034

Опубликовано: 30.08.1990

Авторы: Мелешкин, Юров

МПК: G01B 5/24

Метки: вала, коленчатого, расположения, углового, шатунных, шеек

...рабочие поверхности а которой расположены под прямыми углами относительно друг друга и предназначены для контактирования со стержнем 10 в плоскости а, Делитель 1 закреплен на оправке 18 при помощи винтов и штифта. В отверстии оправки 18 находится стержень 19, который перемещается гайкой 20. Для подъема и подвода к отсчетному узлу устройство может быть снабжено, например, узлом, состоящим из двух призматических опор 21, которые соединены через коромысло 22 с пневмоцилиндром 23.15Измерение с помощью устройства для измерения углового расположения шатунных шеек коленчатого вала производят следующим образом.На хвостовик коленчатого вала 12 устанавливают оправку 18 с делителем 1, а при помощи гайки 20 вводят стержень 19 в шпоночный паз Ы....

Номер патента: 1583505

Опубликовано: 07.08.1990

Авторы: Бондарь, Ершов, Кравченко, Крюков, Мелешкин

МПК: D21C 3/00

Метки: волокнистого, полуфабриката

...котла 8 ч 15 мин,П р и м е р 5. После загрузки котлащепой заливают щелочную смесь, состоящую из аммиачной воды и натриевой щелочи, в объемном соотношении 1,0,1. Расход щелочной смеси к массе а.с. древесины берут 2%. Концентрация аммиачной воды по аммиаку 23%, щелочного раствора 2% МаОН, После залива щелочной смеси подают пар с расходом 5 т/ч, по истечении 10 мин от начала подачи пара, в верхнюю часть варочного котла подают перепускной щелок иэ дзоугого варочного котлав количестве 50 м, а затем закачивают варочную кислоту. Далее ведут варку по известному режиму, После варки определены основные показатели целлюлозы: выход целлюлозы 5 1 О 15 20 25 30 35 40 45 50 55 57%, жесткость 90 п.е., непровар 2,5%, сорность 8000 сор,/м, белизна 60%...

Номер патента: 1564487

Опубликовано: 15.05.1990

Автор: Мелешкин

МПК: G01B 5/14

Метки: дуг, центромер

...ось 22 с установ ленным внутри корпуса 21 подвижно рычагом 23, имеющим на одном конце площадку Р, контактирующую с наконечником индикатора 24, а на другом конце - упорную сферическую поверхность С. Индикатор 24 установлен в отверстии пальца 15 и закреплен при помощи разрезной втулки и установочного винта. В пальце 15 выполнены полости под стержень индикатора 24, под рычаг 23 и под переднюю часть упора 16. Сферическая поверхность Л рычага 8 касается дуги ВС поверхности М измеряемой детали 25, а сферическая поверхность С рычага 23 касается дуги ВгСг поверхности Т измеряемой детали 25.Измерение с помощью центромера дуг п роизводят сл едующи м образом.Предварительно устанавливают основание 1 на контрольную плиту. В отверстия пальцев 5 и...

Номер патента: 1550333

Опубликовано: 15.03.1990

Авторы: Макаров, Мелешкин

МПК: G01K 1/08

Метки: термопреобразователя, узел, установки

...сквозные окна 20.В рабочем положении (фиг. 2) приизмерении температуры в системе жидкостного терморегулирования стакан)5 находится в крайнем правом положении и через окна 20 обеспечиваетсяпроток .жидкости к чувствительному50элементу 5 термопреобразователя 4,который контролирует температуру.При выходе из строя термопреобразователя 4 замена его производитсяеледующим образом: предварительно отатыковав штепсельный разъем термопре"обравователя 4 (не показан), вращаютавшестигранник 2 тулку 1 против часовой стрелки (сальниковое уплотнение10 позволяет это сделать, а выступ11, упираясь в выточку 12 штуцера, 7,предотвращает осевое перемещениевтулки 1), При этом шпонка 16, размеценная на правом конце втулки 1, через продольный паз 17,...

Номер патента: 1547020

Опубликовано: 28.02.1990

Авторы: Артюх, Дудин, Мелешкин, Терехов

МПК: G09B 23/18

Метки: автоматизированный, лабораторный, сборки, стенд, цепей, электрических

...и перемычки, которые входят лишьв эту электрическую цепь.В первом режиме, когда изначальносоединения на наборном поле 5 отсутствуют при установке ОМП 7 в положение 1 и включении источника 6 контрольного сигнала, напряжение последнего через коммутатор 4 попадает напервый и третий дополнительные, входыдатчика 3 ошибок и возбужденными 40оказываются первый и третий индикаторы.Второй режим служит для закрепления у студентов приобретенных навыков поузловой сборки цепей. В этомрежиме студент начинает сборку электрической цепи с первого узла приотключенном источнике 6 контрольногосигнала, а по окончании этой процедуры устанавливают ОМП 7 в положение 1, и затем включает источник 6контрольного сигнала. Отсутствиевозбужденных индикаторов в...

Номер патента: 1536030

Опубликовано: 15.01.1990

Авторы: Кабешкин, Макеев, Мелешкин, Шахов, Шувалов

МПК: F04B 1/26, F16H 61/42

Метки: механизм, насосом, регулируемым

...регулируемого насоса 1 в системе устанавливается давление, определяемое настройкой предохранительного клапана 7 Регулирующий орган 9 насоса 1 находится в нулевом положенин, устройство 8 закрыто. Управляющий золотник 13 находится в среднем положении. При перемещении рукоятки 19 из нулевого положения, например, вправо золотник 13 смещается вправо, открывая доступ рабочей жидкости к поршню 23 и соединяя одновременно поршень 22 со сливной линией 20.Регулирующий орган 9 поворачивается и перемещает гильзу 14 вправо. Если ход золотника 13 больше перекрытия 21, то открывается отверстие 15 и рабочая жидкость поступает в полость 17 управления предохранительного клапана 7, В результате клапанперекрывается и давление в линии 6 повышается до...

Номер патента: 1531920

Опубликовано: 30.12.1989

Авторы: Антонов, Касатов, Мелешкин, Поздняков, Рябов

МПК: A01G 23/08

Метки: кустарника, срезания

...ник,он- НХЮ ВсрХНОСтЬ р;)МЫ 1. 1: и ф-.Ы, 3 ИЛ. мн 6 ) .таноВ,сны сг),)Киваюпи хстрнта В Вид спиц 8, здкрРп.н.нных нд Вилах 5. Спиць 8 изогнуты В сторону врдшения. Межлх рибочичи органами размещено трднспоргируюшес устройство, представляюцес собой приволной ребристый цилиндр 9. Вращение олвижных ножей 3, мехднизла захвдти и подачи. д также стилкивдк)ших и трднспортирующс го устройства осуществляется от низкооборотногоидроцилинлри 4 с и) чоцьк и стеренчитои передачи О 1 РВ ниж. ней части рдл)ы 1 установлены опорные ль- жи 11, об.спсчиваюцие копированис поВсрхности зсмли и срсз побРгов н одно уровне. В зоне механизмов завата и пол)и рама 1 выполнена наклонной. Трактор, к которомх нивенивдстся ус ройство, расн,агается сбоку от рялки по...

Номер патента: 1471960

Опубликовано: 15.04.1989

Автор: Мелешкин

МПК: A01B 11/00

Метки: орудие, почвообрабатывающее

...1 изображено почвообраба.тывающее орудие, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 узел 1 на фиг, 2; на фиг. 4 - разрез Б - Б на фиг. 3.Устройство включает транспортное средство 1, раму 2, рабочий орган 3, генератор 4 и волноводы 5 возбуждения, установленные на раме 2, вал 6 отбора мощности, соединенный с транспортным средством 1, опорные катки, прикрепленные15 к раме 2, стойки 7, соединяющие волноводы 5 возбуждения с рабочими органами 3.Волноводы 5 возбуждения помещены в предохранительный кожух 8 и выполнены в виде резонаторов 9, внутри которых размещены сердечники 10 с обмотками 11. Ре зонаторы 9 перемещаются по направляющим 12.Устройство работает следующим образом.На обмотку 11 с генератора 4 поступает...

Номер патента: 1350008

Опубликовано: 07.11.1987

Авторы: Мелешкин, Рябов, Снятков

МПК: B27B 31/00, B65G 47/38

Метки: пиломатериалов, разделения

...5 с транспортным устройством 3. Транспортное устройство 2 для бруса выполнено в виде двух рамок 7 с роликами, закрепленными на осях, снабженных противовесами 8. Рамки 7 установлены на общей продольной оси 9 и связаны шарнирно-рычажным механизмом с шиберными заслонками 5, а каждая рамка снабж.на фиксирующим механизмом, включающим шестерню 10, жестко закрепленную на оси 9 фиксатора 11, установленного на основании 1, и переключателя 12.Ось 9 имеет привод 13. Лесопильный станок, подающий на разделение пиломатериал, имеет приводной ролик 14 и расклинивающие ножи с раскрылками 15. Устройство работает следующим образом.Пиломатериал проходит от лесопилы ого станка на расклинивающие ножи, раскрылки 15 которых отводят боковые доски в сторону....

Номер патента: 1293533

Опубликовано: 28.02.1987

Авторы: Киселев, Мелешкин, Олейник

МПК: G01M 19/00

Метки: испытания, спускового, устройства

...= 1, считая от точки началадвижения, к свободному концу троса(нижнему) должно быть приложено статическое усилие в 6 кг, которое, вызывая силы трения в тормозном блоке2 испытуемого устройства, должнообеспечить полную остановку груза натормозном пути 8 = 2 м. Качество заделки троса 1 должно быгь гарантиро 93533 2вано при максимальном нагружении егоусилием 900 кг.В соответствии с этими требованиями расчетным путем получают нагрузку, действующую на тормозной блок 2при остановке его в заданной точкетросаСкорость Ч груза к моменту торможения равна10Ч = Г 2 фз = 4,45 (м/с). Средняя скорость торможения равнаЧ в в= 2,22 (м/с),Ч+ Чгде Ч, =О. Время торможения равнос = =0,9 (с).ЯВЗамедление при торможении равноЧ, + Ч- (м(с) .Сила сопротивления...

Номер патента: 1278696

Опубликовано: 23.12.1986

Авторы: Мелешкин, Петриченко

МПК: G01N 25/20

Метки: жидкостей, парообразования, теплоты

...осциллограммы определяют время испарения жидкости й, Для типичных осциллограмм характерно сле"дующее поведение кривой изменения10 температур - резкий спад температуры в начальный момент времени, т.е,в момент падания капли на нагретуюповерхность, затем наблюдается тен"денция к выравниванию температуры.15 За отрезок временикапля прогре-,вается от температуры окружающейсреды Т, до температуры кипенияжидкости ТзТак как однокомпонентная жидкость20 имеет постоянную температуру кипения, то и на осциллограмме участокО - 6, соответствующий времени кипения жидкости , горизонтален. Длямногокомпонентной жидкости температура кипения непрерывно повышаетсяза счет испаренИя легких Фракций(для однокомпонентной жидкости - наЭО чало горизонтального...

Номер патента: 1276488

Опубликовано: 15.12.1986

Авторы: Мелешкин, Рябов, Снятков

МПК: B27B 25/00

Метки: впередирамное

...вниз. В направляющих 9, 25посредством опор качения, выполненных, например, в виде подшипников10, установлены валы 11 продольных.вальцов 2,Механизм сведения и разведения З 0вальцов 2 содержит привод 5, цепной.контур 12,со звездочками которогокинематически связаны винты 13 сустановленными на них гайками 14,Гайки 14 шарнирно соединены с рычагами з 53 продольных вальцов 2.Привод 4 вращения продольньгх вальцов 2 связан с последними цепным контуром 15 и установлен на рычаге 16,закрепленном посредством шарнира 17 40на раме 1. На рычаге 16 смонтированфиксатор 18, зубчатая рейка 19 которого жестко установлена на раме 1,Задняя часть рамы 1 установленана опорах 20, а передняя - на опоре 45 21, с возможностью поворота относительно нее...

Номер патента: 1257660

Опубликовано: 15.09.1986

Авторы: Гилерович, Костюк, Кузенко, Мелешкин

МПК: G06F 17/00

Метки: вычисления, потенциала, углеродного

...в счетчик 8 адреса иэ шифратора 5 адреса параллельным кодом по сигналу с выхода элемента ИЛИ 4, После записи младшей декады измеренного параметра печной атмосферы на выходе элемента ИЛИ 30 появляется сигнал, по которому триггер 31 переключается, и счетные импульсы вновь начинают поступать на счетный вход счетчика 15; Таким образом, на время записи измеренного параметра в соответствующие ячейки блока 1.2 блок синхронизации притормаживает работу счетчика 15, затем измерение параметров печной атмосферы продолжается.Об окончании измерения всех указанных параметров свидетельствует сигнал на выходе элемента И 6, который формируется в момент, когда5 1257переключаются все триггеры группы 3триггеров, Но сигналу на выходе элемента И 6...

Номер патента: 1253782

Опубликовано: 30.08.1986

Авторы: Зеленов, Мелешкин, Поздняков, Рябов

МПК: B27C 3/04

Метки: автоматический, сверлильный, станок

...фиг, 1 показана схема станка, общий вид 1 на Фиг. 2 - то же, вид сбокуф на фиг. 3 - схема распбложения шпинделей.Станок состоит из станины 1, загрузочного 2 и разгрузочного 3 лотков, устройства для сверления сошпинделями ч и сверлами 5, которые расположены со смещением по дугам окружностей, причем смещения соответствуют расстояниям между отверстиями, Механизм крепления и подачи выполнен в виде ролика-копира 6 с приводом 7 и установленного с воэможностью свободного вращения и подпружиненного пружиной 8 в осевом направлении блока % с карманами 10. Блок 9 имеет Фиксатор в виде штыря 11, который закреплен неподвижно, и гнезда 12 по числу карманов 10. Ролик-копир 6 связан Фрикционной передачей с блоком 9 а карманы 10 снабжены прижимами в...

Номер патента: 1234931

Опубликовано: 30.05.1986

Авторы: Берзин, Вейцман, Горбунов, Мелешкин

МПК: H02M 1/12

Метки: постоянного, пульсаций, сглаживания

...в расчетной схеме приняты равными нулю, что соответствует допущению об отсутствии потерь в элементах фильтра. ьБ+д 6 6 1 Ьт т ф 9( 6,.1(1,-1, )+ -тЬ, (1,-1,) +ь т ф) тт ) тб 5 ) тб 6 +1 Ь, 1., +(1,-1 )Д.С Ориентируясь на выбранные положительные направления входного напряжения .0 и выходного тока 1, а также токов 1 , 1, и 1, в обмотках 5, 6 и 7 реактора, составим для указанных на фиг. 2 контуров уравнения по второму закону Кирхгофа:где оЭ - угловая частота гармонического сигнала, проходящего через фильтч;р р аЬ , Ь и Ь, - собственные индуктив" ности обмоток 5, 6 и 7 реактора; 5Сз, С, и С, - емкости конденсаторов 9, 11 и 12,Подставляя в приведеные уравнения параметры обмоток дросселя, выраженные через параметры обмоток 1...

Номер патента: 1234487

Опубликовано: 30.05.1986

Авторы: Коган, Кравченко, Мелешкин, Ремизов

МПК: D21C 7/08

Метки: волокнистой, емкостей, массой, разгрузки

...1 О 30 30 50 ВНИИПИ Заказ 2959/34 Тираж 355 Подписное Произв.-полигр, гр-тие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к способамразгрузки емкостей с волокнистоймассой, в частности варочных котловвыдувных и вымывных резервуаров,сцеж, отбельных башен и аналогичныхим устройств, и может быть использовано в целлюлозно-бумажкой промьппленности в процессах разгрузки, варки и промывки целлюлозы и аналогичных целлюлозе веществ, например мокрой макулатуры,Цель изобретения - интенсификация процесса разгрузки. Пример осуществления способа, Способ разгрузки емкостей с, волокнистой массой осуществляют путем Формирования струи промывной жидкости с последующей подачей сформированной струи в емкость для вымывания волокнистой массы, нри этом...

Номер патента: 1230881

Опубликовано: 15.05.1986

Авторы: Мелешкин, Скурихин

МПК: B60M 1/28

Метки: ключ, контактного, провода, рихтовки

...113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП сПатент, г. Ужгород, ул. Проектная, 4Изобретение относится к устройствам для монтажа и ремонта контактных проводов электрификационных железных дорог.Цель изобретения - повышение производительности и безопасности работ при рихтовке контактных проводов путем повышения надежности зацепления ключа за фаски проводов.На фиг. 1 изображен ключ, общий вид; на фиг. 2 - то же, с захваченным контактным проводом.Устройство (фиг. 1) включает захват 1, выполненный за одно целое с рукояткой 2, и подвижный захват 3, соединенный с рукояткой 2 с помощью шарнира 4. Подвижный захват 3 расположен над неподвижным с зазором а (фиг, 2), оба захвата имеют рабочие части 5 и 6 для захватывания контактного...

Номер патента: 1229969

Опубликовано: 07.05.1986

Авторы: Анохин, Бояринов, Давыдов, Дадаев, Мелешкин, Мельников, Митропольский, Салакатов

МПК: H03M 13/51

Метки: декодирования, кода, корректирующего, составного

...о т л ич а ю щ е е с я тем, что вычислитель значений ошибки кода Рида-Соломона содержит объединенные по входам первый формирователь вспомогательных символов, второй и третий Изобретение относится к вычислительной технике и электросвязи и может быть использовано в системах коррекции ошибок для исправления и обнаружения многократных ошибок в 64-разрядных блоках данных,Цель изобретения - повышение скорости декодирования. формирователи частичных произведений и второй формирователь вспомогатель" ных символов, выход которого соединен с вторым входом второго формирователя частичных произведений, третий вход которого соединен с выходом . второго формирователя обратно/го элемента и вторым входом третьего формирователя частичных произведений,...

Номер патента: 1223031

Опубликовано: 07.04.1986

Авторы: Девятилов, Денкевиц, Мелешкин, Никитина, Щербак

МПК: G01B 11/02

Метки: волоконно-оптический, датчик, объекта, перемещения

...вто.рой световод 4, светоприемник 5, регистрирующий блок 6, равноразмерныезубчатые колеса 7 и 8, кинематическисвязанные между собой, а также первый 9 и второй 10 световоды, торцыкоторых оптически связаны между собой.Световоды скреплены с зубчатымиколесами.Датчик работает следующим образом.Световой пучок от источника 1,прошедший первый световод 2, направляют на зеркало 3, скрепленное с контролируемым объектом. Отразившись отзеркала 3, пучок света попадает налинейку второго световода 4. Приперемещении зеркала 3 вдоль нормалик нему отраженный от него пучок света последовательно освещает концывторого световода 4 и через них различные элементы светоприемника 5,где производится преобразование оптического сигнала в...

Номер патента: 1087765

Опубликовано: 23.04.1984

Авторы: Коган, Козулин, Мелешкин, Пивоваров, Ремизов

МПК: F28G 9/00

Метки: аппарата, выпарного, накипи, образования, предотвращения, трубах

...температур кипения раствоо ра и теплоносителя вьюе 2,5 С возникают локальные перегревы жидкости, приводящие к снижению растворимости сульфата кальция и гипсации поверхности теплообмена, т.е. к сокращению срока непрерывной работы выпарных аппаратов, При разности температур ниже 1,5 С уменьшается производиотельность испарителя, что недопустимо.При угловой скорости кольцевой струи ниже 12 об/мин не представляется возможным турбулизовать пристеночный слой жидкости, что исключает возможность выравнивания поля скоростей. Увеличение угловой скорости выше 18 об/мин не приводит к дальнейшему выравниваю поля скоростей, но связано со значительным ростом энергетических затрат на создание вращательного движения потока, что не оправдано...

Номер патента: 1079433

Опубликовано: 15.03.1984

Авторы: Мелешкин, Рябов, Рязанцев

МПК: B27B 29/02

Метки: аппарат, лесопильной, направляющий, позадирамного, рамы, рольганга

...полного отделения горбылей.Цель достигается тем, что аппарат снабжен установленной на продольных направляющих над рольгангом приводной тележкой, на которой смонтированы имеющие привод поперечного перемещения захваты, причем последние установлены в плоскости расклинивающих ножей.На фиг. 1 изображена кинематическая схема направляющего аппарата; на фиг. 2 вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Направляющий аппарат содержит продольный рольганг 1, разделительное устройство, выполненное в виде расклинивающих ножей 2 с клиньями 3. Над продольным рольгангом 1 расположены направляющие 4, на которых установлена приводнаятележка 5, На тележке 5 шарнирно с помощью рычагов б закреплены подпружиненные приводные в поперечном...

Номер патента: 1001425

Опубликовано: 28.02.1983

Авторы: Корнеев, Мелешкин, Назаров

МПК: H02P 9/08

Метки: запуска, средства, стартергенератора, транспортного

...и сериесной обмотки возбуждения, второй вход соединен с плюсовым выводом первой аккумуляторной батареи, а выход подключен к входу регулятора напряжения.На чертеже представлена принципиальная электрическая схема предлагаемого устройства.Устройство содержит электрическую машину с якорной обмоткой 1, к одному из выводов которой подключен один вывод сериесной обмотки 2 возбуждения, один из выводов шунтовой обмотки возбуждения подключен к другому выводу якорной обмотки 1, к общему минусу энергосистемы. Выход регулятора 3 напряжения соединен со свободным выводом шунтовой обмотки возбуждения 4, Блок 5 управления запуском иммет три замыкающих контакта 6-8 и два размыкающих контакта 9 и 10. Один из выводов пускового резистора 11 подключен к...

Номер патента: 983948

Опубликовано: 23.12.1982

Авторы: Корнеев, Мелешкин, Назаров

МПК: H02P 1/04

Метки: возбуждения, пуска, смешанного, электродвигателя

...11 напряжения, а размыкающий контакт 16 включенв цепь питания измерительного органа12. регулятора 11 напряжения.Блок 13 управления .подключен черезкнопку 17 к аккумуляторным батареям4 и 5, которые;соединены между собойпараллельно через размыкающие контак 10ты 18 и 19 и последовательно через за.мыкающий контакт 20, Измерительныйорган 12 регулятора 11 содержит резисторы 21 и 22,Устройство управления пускомэлектродвигателя работает следующимобразом.При нажатии кнопки 17 блок 13 подключает цепь питания катушки реле 7к аккумуляторным батареям 4 и 5. Егоконтакт б подсоединяет цепь питанияякоря электродвигателя 1 к аккумуляторным батареям 4 и 5 через пусковойрезистор 8, чем обеспечивается первая ступень пуска. Вследствие того,что...

Номер патента: 959126

Опубликовано: 15.09.1982

Авторы: Конев, Корнеев, Мелешкин, Николаев, Подколзин, Порывай, Прокофьев, Пусь, Решин, Тайкач

МПК: G08C 19/18

Метки: информации, передачи, приема, сбора

...кнопку 15 Сброс. В состав приемного узла 3 входят приемник 16, блок 17 памяти, блок 18 контроля, хронизатор 19, блок 20 сопряжения, передатчик 21, элемент 22 блокировки, кнопку 23 включения электропитания. Коммутатор 2, приемный узел 3 и регистратор 4 установлены на диспетчерском пункте 24,Кроме того, каждый контролируемый пунт 1, - 1 ц содержит блок 25 датчиков, формирователь 26 сигналов блокировки, блок 27 оперативной памяти, формирователь 28 сигналов времени, формирователь 29 команд, формирователь 30 сигналов сброса,5 1 О 15 20 25 30 35 40 45 переключатель 31, постоянный блок 32 памяти.Устройство работает следующим образом, Сигналы от блока 25 датчиков поступают в формирователь 26, в котором в случае, возникновения неисправности на...

Номер патента: 917237

Опубликовано: 30.03.1982

Авторы: Галль, Кузьмин, Мелешкин, Мельничук, Яковлев

МПК: H01J 49/42

Метки: квадрупольного, масс-анализатора, питания

...других помех на стабильностьполучаемых постоянных составляющихйапряжения, а следовательно, на симметрию и стабильность отношения постоянных напряжений к переменным.Следует добавить, что к усилителямпредьявляются жесткйе требованияпо быстродействию, они должны обеспечивать нарастание напряжений отминимального до максимального значений, т,е. в 10 раз за время1 мс. Это требование еще более затрудняет получейие низкого уровняшумов этих усилителей.Цель изобретения - повышение стабильности и симметричности питающихснапряжений.Поставленная цель достигается тем,что в устройстве питания квадрупольноге масс-анализатора, содержащем ге40 5 9172 нератор напряжения высокой частоты, выход которого подключен к электродам масс-анализатора и к детектору...

Номер патента: 867984

Опубликовано: 30.09.1981

Авторы: Астамбовский, Болотин, Галичев, Козулин, Мелешкин, Непенин, Пазухина, Парфенов, Пивоваров, Савельев

МПК: D21C 7/00

Метки: аппарат, целлюлозосодержащих

...ЗНа чертеже представлена схема аппарата дпя обработки целлюлозосодержащих материалов (в разрезе ),. Аппарат включает цилиндричейсий20корпус 1 с коническим днищем 2 и патрубком 3 для выгрузки обработанногоматериала из аппарата. Аппарат снабжен соосно корпусу расположеннойраспределительной камерой 4 с патруб .ком 5 и кольцеобразным щелевым соплом 6 для подачи жидкости в аппарат) ,которое расположено в нижней части .конического днища и награвлено навстречу обрабатываемому материалу.Аппарат работает следующим образом.Циркулирующая жидкость через патрубок 5 подается в распределительную камеру 4, а из нее через кольце- образное щелевое сопло 6 в аппарат, При выходе жидкости через сопло 6 в объеме аппарата возникает пуЛьсация жидкости,...
