G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1176306

Опубликовано: 30.08.1985

Автор: Весов

МПК: G05D 9/02

Метки: воды, оросителях, уровня

...мембранного привода 10 жестко соединена с цилиндрическим затвором посредством трехплечего рычага 27 итяг 28.1Устройство работает следующим об разом.Цилиндрический затворза счет конической поверхности 26 статически разгружен. При снижении уровня воды в оросителе 22 ниже минимального поплавок 4, воздействуя на плоскуь 24 и цилиндрическую 25 пружины, перебрасывает корпус камеры распределеителя 6 в верхнее положение, При этом надмембранная 20 и подмембранная 21 полости мембранного привода 10 сообщаются соответственно с атмосферой и с полостью кольцевой емкости 11. Мембрана мембранного привода 10 посредст - вом трехплечего рычага 27 и тяг 28 перемещает цилиндрический затвор 1 вверх, преодолевая усилие давления, приходящегося на незначительнуь...

Номер патента: 1176307

Опубликовано: 30.08.1985

Авторы: Меньков, Мишин, Семенов

МПК: G05D 16/06

Метки: пневмоаппаратуры, ресурса, элементов

...колеса 10в любом пространственном положенииона нагружена пружиной 15, а шток 5перемещается по направляющим 16,Внутри кассеты 7 предусмотреныпаз 17 под прижимную втулку 18, наде тую на пробойник 6, и паз 19 под защелку-толкатель 12. На посадочномместе 20 пробойника 6 закреплена пружина 21, воздействующая на прижимнуювтулку 18. Кроме того, в кассете 7 45имеются направляющие 22 для ленты 9,а также пластина 24 с пружиной 23,удерживающие ленту 9 от самопроизвольного сматывания с барабана 8.Устройство работает следующим образом. 307 гУстройство, устанавливаемое на выходе контролируемого элемента пневмоаппаратуры, сообщается входным каналом 2 с выходной полостью контролируемого элемента. При срабатывании контролируемого элемента рабочий...

Номер патента: 1176308

Опубликовано: 30.08.1985

Авторы: Барышников, Волков, Дац, Прокопов, Стоянов

МПК: G05D 19/02

Метки: демпфированием, колебаний, конструкций, многослойных

...содержит электромеханический к"полнительный блок 6 с исполнительным органом 7 30 привода, направляющими стержнями 8 и 8 и установленный в корпусе 9 привод 10, кинематически связанный с реверсивным двигателем 11, датчик 12 нагрузки, первый и второй релейные элементы 13 и 14 соответственно, инвертор 15, счетчик 16, дифференцирующий элемент 17, элемент 18 задержки, элемент ИЛИ 19, блок 20 памяти, блок 21 управления с входящими в его сос тав аналого-цифровым преобразователем 22, компаратором 23 и регистром 24.Устройство работает следующим образом. 45Перед началом включения устройст ва в блок 20 памяти по информационному входу устройства записываются массивы кодов А (д=1, К), где К - количество необходимых изменений демп фирующей силы....

Номер патента: 1176309

Опубликовано: 30.08.1985

Авторы: Востриков, Голодных, Крапивин

МПК: G05D 19/02

Метки: вибровозбудителем

...соотг1ношений (2), процесс на выходе датчика 4 положения будет желаемым. Следовательно, для достижения поставленной цели предлагаемое устройство должно, начиная с некоторого момента времени (времени установления колебаний), обеспечить выполнение соотношений (2 ).Введенный в устройство функцио нальный блок 15 вырабатывает х в соответствии с уравнениями (2),При этом кривая ВСПСВ (дкг.З), соответствующая уравнениям ( 2 ), доопределена при)х 1 и реализованас помощьюдвух 15 нелинейных блоков 8 и 9, причем один из них, например блок 8, реализует зависимость ЕВСИН (фиг.З), а второй (блок 9 ) - зависимость АВСРЕ. Коммутатор 10 обеспечивает поочередную 20 работу блоков 8 и 9 причем при х ) 0 к выходу коммутатора 10 подключается выход блока 8, а...

Номер патента: 1176310

Опубликовано: 30.08.1985

Автор: Исмиев

МПК: F23N 5/24, G05D 23/08

Метки: горения

...причем в полости третьего корпуса 36 выполнен выходной канал 19.Датчик пламени может также бытьвыполнен в виде четвертого корпуса 38с входным каналом 39 с подпружиненной заслонкой 40, сопло 41 которойвыполнено в первом отверстии 42, соединенном с промежуточной камерой 43,соединенной с выходным каналом 44,заслонка связана с биметаллическойпластиной 45 через шток 46, установленный в первом отверстии 42 и втором отверстии 47, соединяющем промежуточную камеру 43 с атмосферой, причем зазор между штоком 46 и вторымотверстием 47 образует четвертыйдроссель, а четвертый корпус 38 установлен на инжекционной части 48запальника 16,Устройство работает следующим образом.В исходном состоянии газ черезреле-иннертор 9 иэ входного канала 8поступает в...

Номер патента: 1177306

Опубликовано: 07.09.1985

Авторы: Антонов, Бабаев, Исмаилов, Мамедов, Мехтиев

МПК: C08C 1/15, G05D 27/00

Метки: каучука, коагуляции, латекса, процесса, синтетического

...11, установленный на трубопроводе подачиэлектролита, анализатор 12 концентрации электролита в возвратном серуме, анализатор 13 поверхностного натяжения латекса, чувствительныйэлемент 14 расхода масла и суммирующее устройство 15.Система функционирует следующимобразом.В насосе 1 смешивается полимеризат в виде латекса дивинил-стироль-ного каучука, поступающего по трубопроводу 2, и масла, используемого вкачестве наполнителя, поступающегопо трубопроводу 3, На выходе насосалатекс смешивается с электролитом,поступающим по трубопроводу 4. Далеереакционная смесь поступает в аппарат 7 коагуляции.Реакционная масса из аппарата 7коагуляции поступает на сетку лентоотливочной машины 8. Просачивающийся через сетку лентоотливочной маши-ны серум по...

Номер патента: 1177309

Опубликовано: 07.09.1985

Автор: Исмаилов

МПК: C08J 3/18, G05D 27/00

Метки: каучука, маслонаполненного, процесса, синтетического

...системыОрегулирования, реализующей предлагаемыйспособ,Система регулирования содержит насос 1,трубопроводы полимеризата 2, наполнителя(масла) 3, смеси 4, возвратного серума 5, 15серума на выходе из производства 6, аппарат7 коагуляции, лентоотливочную машину 8,чувствительный элемент 9 расхода полимеризата, анализатор 10 концентрации полимера,множительно-делительное устройство 11; 20чувствительный элемент 12 расхода наполнителя, регулятор 13 расхода наполнителя, регу.лируюший орган 14 на трубопроводе на.полнителя, анализатор 15 концентрации полимерных частиц в возвратном серуме и элемент 2516 сравнения.Способ осуществляется следующим образом.В насосе 2 смешивается полимериэат в виделатекса дивинил-стирольного каучука и...

Номер патента: 1177332

Опубликовано: 07.09.1985

Авторы: Вельгас, Гулянский, Мягков, Шнайдер

МПК: C10B 41/04, G05D 27/00

Метки: блокировки, коксовых, машин

...содержит блок 1 определения положения электровоза тушильного вагона, блок 2 определенияположения двересъемной машины, блок3 определения положения коксовыталкивателя, схему 4 сравнения кодов,канал 5 связи, привод 6 выталкивающей штанги коксовыталкивателя, последовательно соединенные датчик7 загрузки печи, блок 8 контроляграфика загрузки и блок 9 контролянезагруженных печей, элемент 10 И,последовательно соединенные датчик11 работы копира, блок 12 определения количества свободных участковрампы и блок 13 контроля рампы,привода 14 и 15 устройств дляснятия дверей с машинной (коксовыталкивателем) и коксовой (двересъем- З 0ной машиной) сторон батареи, причем выходы схемы 4 сравнения кодов,блока 9 контроля незагруженных печейи блока 13...

Номер патента: 1177800

Опубликовано: 07.09.1985

Автор: Михлин

МПК: G05D 1/02

Метки: движением, средства, транспортного

...ферромагнитного материала для намагниченных участков можно использовать смесь порошка феррита бария (ВаО 6 РеОз) и литопонныхбелил, Эта смесь обладает свойствами белил, т, е, легко может быть нанесена вручную или распылителем через трафарет, и хорошими магнитными свойствами феррита бария, Смесь можно, например, наносить участками шириной б = 20 см, длиной 3 = 1 см и толщиной Ь = 0,2 см. Расстояние между центрами намагниченных участков= 3 см, т. е. длина778004 1 О 20 25 30 35 40 45 50 3 11 ненамагниченного участка 1= 2 см. Для получения намагниченных участков нанесенную смесь нужно намагнитить вдоль оси У воздействием сильного постоянного магнитного поля, источником которого может быть электромагнит, установленный на специальной...

Номер патента: 1177801

Опубликовано: 07.09.1985

Авторы: Абросимов, Вохрышев, Кижаев, Москвичев

МПК: G05D 5/02

Метки: диаметра, изоляции, кабеля

...устройства и качества регулирования.На чертеже изображена функциональнаясхема устройства. 10Устройство содержит первый, второй,третий и четвертый сумматоры 1 - 4 соответ.ственно, модель ванны 5 охлаждения, усилитель6 с регулируемым коэффициентом усиления,исполнительный блок 7, блок 8 управления, 15датчик 9 скорости тянущего механизма,дат.чики 10 и 11 диаметра кабеля, установленныепосле и до охлаждающей ванны 12, регулятор13 экструзионного механизма, экструзионный14 и тянущий 15 механизмы вместе с электроприводами 16, задатчик 17.Устройство работает следующим образом.Усилитель 6 выполнен в виде делителя наприжения, одно плечо которого является управляе-,мым. Исполнительный блок 7 выполнен в 25виде интегратора, выход которого,...

Номер патента: 1177802

Опубликовано: 07.09.1985

Автор: Мальцев

МПК: G05D 16/00

Метки: воздуха, давления, осушения, сжатого

...Выход 11 управляющего клапана 9 сообщен трубкой 26 суправляющей камерой 22 дренажного клалана 20,Устройство для регулирования давления и35осушения сжатого воздуха работает следующимобразом.Цикл работы устройства делится на двечасти, В первой части цикла происходит,осу 40шение сжатого воздуха из компрессора 3 ад.сорбентом 6 и заполнение сжатым воздухомресивера 5. При этом давление воздуха в ре.сивере 5 ниже верхнего предела рабочегодавления, части управляющего клапана 9,45переключающего клапана 12 и дренажногоклапана 20 находятся в положении (чертеж);в котором изолируют полость корпуса 1 отатмосферы. При этом положении клапановсжатый воздух из компрессора 3 проходитпо входному каналу 2 в полость корпуса 1,50заполненную адсорбентом 6....

Номер патента: 1178598

Опубликовано: 15.09.1985

Автор: Иванов

МПК: B28B 3/22, G05D 27/00

Метки: вакуумирования, массы, прессе, процесса, формуемой

...режиме вакуумметрическое давление, скорость бруса, расход шихты постоянны и соответствуют заданным значениям. При этом отсутствует рассогласование между сигналами датчика 12 давления и корректирующего прибора 16, на выходе сумматора 17 и регулятора 18 сигнал от-, сутствует, поэтому расход шихты остается постоянным. Шихта, прошедшая предварительную обработку, постУпает в смеситель 4 пресса 1, где, перемешиваемая лопатками, продвигается к отверстию 5 вакуум-камеры 6, в которой происходит освобождение формуемой массы от воздуха. Отверстие 5 должно постоянно уплотняться шихтой, иначе появляется подсос воздуха через смеситель, что приводит к падению вакуумметрического давления в вакуум-камере б, а это в свою очередь приводит к снижению...

Номер патента: 1178744

Опубликовано: 15.09.1985

Авторы: Лысяк, Ревякина, Тильдиков

МПК: C07B 37/00, G05D 27/00

Метки: окисления, процессом, циклогексана

...регулятором 17 путем изменения расхода циклогексана, подаваемого в секцию 1 реактора окисления,исполнительным механизмом 18.Расход циклогексана в секции реактора иэ О меряют расходомерамн 19-22 и стабилизируют регуляторами расхода 23-25 воздействием на исполнительные механизмы 26-28 соответственно. Температуру циклогексана после подогрева теля 7 измеряют термопарой 29 и стабилизируют регулятором 30 изменением расхода греющего пара в подогреватель 7 исполнительным механизмом 31. Расход воздуха в секции 1-4 реактора, 50 окисления измеряют расходомерами 32- 35, стабилизируют регуляторами 36- 39, которые воздействуют на исполнительные механизмы 40-43 соответственно. Уровень в секции 4 реактора. у окисления измеряют датчиком 44 уровня,...

Номер патента: 1178749

Опубликовано: 15.09.1985

Авторы: Бабаев, Исмаилов, Каланчин, Мамедов

МПК: C08C 1/04, G05D 27/00

Метки: дегазации, латекса, процесса

...вычислитель-З 5 ный блок 24, анализатор 25 содержания стирола в дегазированном латексе.Способ осуществляется следующим образом.Батарея полимеризаторов на схеме Ф 0 условно представлена одним полимеризатором 1, По трубопроводам 2-5 в полимеризатор 1 подают углеводородную шихту, водную Фазу, инициатор и модификатор, По трубопроводу 6 иэ 45 полимеризатора 1 в дегазатор 7 выводится продукт реакции полимеризации - латекс, который содержит сополимер бутадиена со стиролом, непрореагировавший дивинил, стирол и водную 50 фазу. В дегазатор 7 по трубопроводу 8 подается увлажненный острый пар. По трубопроводам 9 и 10 соответственно отводятся отогнанные мономеры - дивинил и стирол. Дегазирован ный латекс по трубопроводу 11 направляется в...

Номер патента: 1179274

Опубликовано: 15.09.1985

Авторы: Агеев, Иванов, Синчук, Уткин-Эдин

МПК: G05B 19/43, G05D 16/20

Метки: давлений, низких, проточном, реакторе

...равное заданному значению в камере 10. Это достигается эа счет того, что при подаче газа-носителя через регулирующий орган 34 и дополнительный клапан 35 на вход высоковаку" умного затвора 23 давление на входе диффузионного насоса 15 повышается, а следовательно, уменьшается перепад давления на заслонке 12 и скорость откачки реактора 10, давление в котором возрастает. По достижению заданного значения давления в реакторе 10 подают напряжение от источника питания 11 на электроды и зажигается плазма. После этого включают клапан 8 и гаэ от источника 2, соединенного последовательно со стабилизатором давления 4, измерителем расхода 6, поступает в реактор 10. По измерителю 6 устанавливают заданный расход газа, Затем отключают клапан. 31 в...

Номер патента: 1179277

Опубликовано: 15.09.1985

Автор: Фильченков

МПК: G05D 7/01

Метки: делитель, жидкости, потока

...входным каналом 3 и выходными каналами 4. В распределительной камере 2 расположен механизм распределения 5, состоящий из полого золотника 6 с радиальным каналом 7, установленного на подшипниках 8 Во входном канале 3 расположена турбинка 9, установленная на одном валу 1 О с полым золотником 6. В корпусе 1 против радиального канала 7 полого золотника 6 выполнены дуговые канавки 11 по числу выходных каналов 4, сообщенные каждая со своим выходным каналом 4, Дуговые канавки 11 расположены в шахматном порядке с перекрытием по углу их начал и концов. Делитель потока жидкости работает следующим образом Поступающая по входному каналу 3жидкость под давлением приводит во вращение турбинку 9 и полый золотник 6. Вращение полого золотника 6...

Номер патента: 1179278

Опубликовано: 15.09.1985

Авторы: Бишоф, Гинц, Жегалев, Никитин, Тильк

МПК: G05D 7/01

Метки: дренажного, расходов, стока

...двухкамерную емкость 1 с камерами 2 и 3, снабженными в нижней части сливными каналами, выполненными в виде гибких шлангов 4 и 5, свободные концы которых расположены выше уровня воды в отводящей сети. Коромысловый распределительный механизм 6 установлен на подпружиненной оси 7 и соединен посредством штоков 8 и 9 регулируемой длины с поплавками 1 О и 11. Сливной лоток 12 соединен с коромысловым распределительным механизмом 6 посредством шарнирно-рычажного механизма 13, а каждый из свободных концов гибких шлангов 4 и 5 одной из камер 2 и 3 соединен с плечом коромысла коромыслового распределительного механизма 6, размещенным над другой камерой двухкамерной емкости 1. Устройство устанавливается непосредственно под устье дрены 14.Устройство...

Номер патента: 1179279

Опубликовано: 15.09.1985

Авторы: Барась, Кондрашов, Мулюкин, Степанов, Чегодаев

МПК: G05D 7/06

Метки: дренажно-предохранительное, криогенной, системы

...и характер их изменения выбран в соответствии с системой неравенств Ряд (Ряб.пРлл )Рвбв - Рнгде Р, Рб, - соответственно усилия пружины задания 8 и пакета упругих биметаллических пластин 5 при температурах хранения и транспортировки вне и в составе нефункционирующей системы;Рлпз, Рлб.и. Рп - соответственно усилия пружины задания 8 и пакета упругих биметаллических пластин 5 при температуре рабочей среды и усилие, потребное для открытия тарели 10 запорного органа 7.Устройство работает следующим образом.Криогенная рабочая среда, поступаяна вход устройства, заполняет входную полость 3 и охлаждает пакет биметаллических пластин 5, который, подвергаясь температурному воздействию, сжимается (уменьша ется в осевом направлении) и снижает...

Номер патента: 1179280

Опубликовано: 15.09.1985

Авторы: Елисеев, Ермакова, Каменев, Митрофанов, Плюснина, Фокин

МПК: G05D 9/00

Метки: диазотирования, периодических, процессов

...смеси. Пусковой контакт уменьшает постоянную времени дифференцирующей ЯС-цепи в 10 и более раз шунтированием ее резистора во время начальной загрузки нитрита натрия для того, чтобы блокировать измерительную схему от длительного переходного процесса, вызванного значительным повышением температуры реакционной смеси. После усиления усилителем 4 сигнал подают на интегратор 5 (цепочка Й 2 С 2) для более четкого разделения по амплитуде сигналов от основной (медленной - диазотирование) и вспомогательной (быстрой - разложение нитрита натрия) реакций. Амплитуда сигнала от реакций разложения нитрита натрия в 3 - 5 раз меньше по сравнению с сигналами от реакции диазотирования. Блок индикации 6 регистрирует сигналы изменения температуры...

Номер патента: 1179281

Опубликовано: 15.09.1985

Авторы: Бекбоев, Бекбоева, Осмонов

МПК: G05D 9/00

Метки: бьефа, верхнего, гидротехнических, регулятор, сооружениях, уровня

...В-В); на фиг. 5 а - сечение Г-Г на фиг. 2 а, б - сечение Д-Д на фиг. 1 а. Устройство содержит основной затвор 1, забральную стенку 2, на которой установлен основной затвор, выполненный в виде плоского щита, соединенного с установленной на горизонтальной оси 3 вращения консолью 4, на которой закреплен груз-противовес 5. Устройство содержит вспомогательный затвор 6, выполненный в виде камеры, образованной дополнительным плоским щитом 7 и гибкой оболочкой 8, соединенной с дополнительным плоским щитом, Дополнительный плоский щит 7 установлен на горизонтальной оси 9 вращения, Камера вспомогательного затвора 6 сообщена с верхним бьефом трубопроводом 10, плоскость отверстия выходного патрубка которого расположена параллельно плоскости...

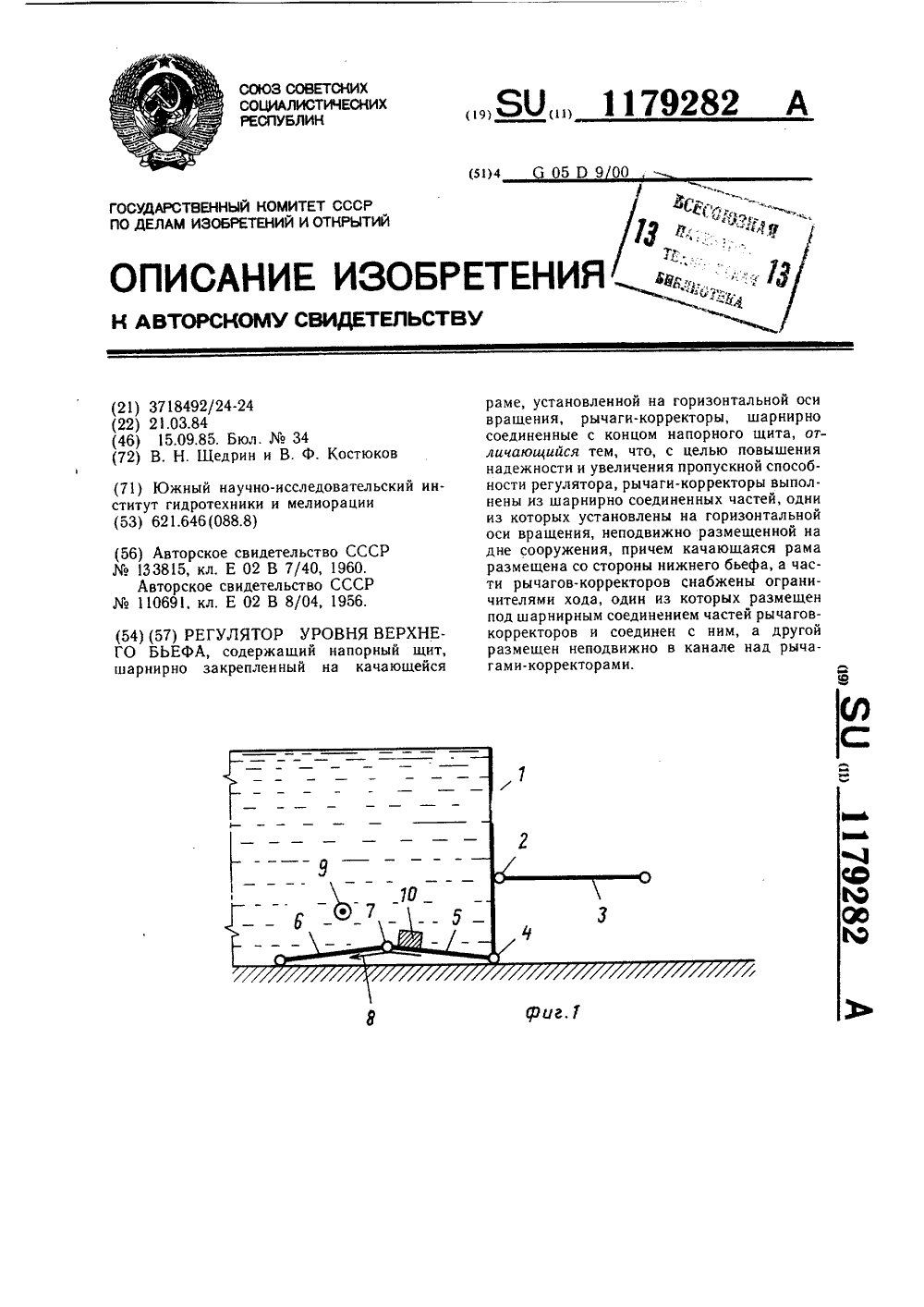

Номер патента: 1179282

Опубликовано: 15.09.1985

Авторы: Костюков, Щедрин

МПК: G05D 9/00

Метки: бьефа, верхнего, регулятор, уровня

...частей 5 и 6,соединенных между собой шарниром 7. Подшарниром 7 расположен ограничитель хода 8а в канале помещен ограничитель хода 9.Противовес 1 О предназначен для возвращения затвора в первоначальное положение.Конструкция работает следуюшим образом,При прохождении минимального расходазатвор находится в вертикальном положении(фиг. 1). При повышении уровня воды в верхнем бьефе момент от сил, действующих наверхнюю часть напорного щита, становитсябольше момента, действующего на нижнюючасть щита. Щит 1 поворачивается вокругшарнира 2, а части рычагов корректоров 5 и 6корректируют поднятие всего затвора вверх.Нижняя часть щита вращается вокруг шарнира 4, Затвор принимает промежуточное положение, изображенное на фиг, 2. Рама 3 также...

Номер патента: 1179283

Опубликовано: 15.09.1985

Авторы: Кибальников, Кунченко, Трифонов

МПК: G05D 9/00

Метки: бьефе, воды, гидротехнического, регулятор, сооружения, уровня

...регулятора и повышение его надежности и точности,На чертеже изображен регулятор уровня, Регулятор содержит водовыпуск 1, на выходном патрубке которого закреплен затвор 2 в виде гибкой ленты, другой конец которой жестко соединен с поплавком 3, На гибкой ленте между точками ее крепления свободно расположен груз-противовес 4, выполненный в виде цилиндра.Регулятор работает следующим образом.При увеличении уровня воды в верхнем бьефе поплавок 3 всплывает, увлекая за собой гибкую ленту. Груз-противовес 4 перекатывается вместе с лентой против часовой стрелки. Груз-противовес 4 и гибкая лента поднимаются; открывая водовыпуск 1. Расход воды увеличивается, и уровень воды в верхнем бьефе начинает падать. Поплавок 3 опускается, натяжение...

Номер патента: 1179284

Опубликовано: 15.09.1985

Авторы: Жукова, Лисов, Тарнопольская, Широков

МПК: G05D 9/02

Метки: воды, поддержания, расходомерной, уровня, установки

...Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к гидротехнике, к области мерных водосливов, и может быть применено в качестве узла расходомерной установки для поддержания заданного уровня воды.Цель изобретения - упрощение и повышение точности устройства, обеспечение его перенастройки.На чертеже изображено устройство для поддержания уровня воды расходомерной установки.Устройство для поддержания уровня воды содержит воронку 1 с тонкой переливной кромкой 2. Воронка установлена свободно- плавающей на гибкой нерастягивающейся нити 3 в цилиндре 4, успокаивающем воду и снижающем влияние ее потоков. Цилиндр 4 жестко соединен со сливной трубой с деформирующим патрубком 5 расходомерного бака...

Номер патента: 1179285

Опубликовано: 15.09.1985

Авторы: Дубовский, Золотарев, Колтунов, Пацкан, Щелинский

МПК: G05D 9/04

Метки: жидкости, уровня

...датчик уровня 1,установленный в емкости-ванне вакуумфильтра 2. Датчик уровня 1, например пьезометрическая трубка, пневматически связан через усилитель 3 с исполнительныммеханизмом 4, Исполнительный механизм 4связан с вентилем 5, установленным на питающем трубопроводе 6 подачи питания нафильтр 2. Датчик положения 7 силового 20органа исполнительного механизма 4 черезэлемент задержки 8 связан с элементом управления 9. Устройство содержит также блокочистки 10 датчика уровня, в качестве которого может использоваться управляемый золотник 11, связанный с источником 12 гидро- или пневмоимпульсов, Выход золотника11 соединен с датчиком уровня 1,Устройство работает следующим образом.Пульпа по трубопроводу 6 через вентиль 5 поступает в ванну...

Номер патента: 1179286

Опубликовано: 15.09.1985

Автор: Усольцев

МПК: G05D 11/00

Метки: двух, жидких, компонентов, смеси

...устройства.Устройство для получения смеси двух компонентов содержит трубопроводы 1 и 2 первого и второго потоков с установленными на них датчиками расхода 3 и 4, соединен.ными с блоком соотношения компонентов 5, выход б которого соединен с блоком управления 7, соединенным с исполнительным механизмом 8, дозатор компонентов, сме.ситель 9, электропривод О, дозатор ком..понентов, выполненный в виде эллнптнчес.кого цилиндра 11,связанного с исполни.тельнйм механизмом 8 и установленного с возможностью перемещения вдоль большой осн 12 эллипса 13 между двумя пластина ми 14 и 5, в каждой из которых выпол.иены входное 6 и 17 н выходное 18 и .19 отверстия, внутри эллиптического цилиндра . 11 установлен ротор. 20 с...

Номер патента: 1179287

Опубликовано: 15.09.1985

Авторы: Воробьева, Дмитриев, Манусова

МПК: G05D 11/08

Метки: вод, нейтрализации, процессом, сточных

...рН-метра в регуляторе 2 подача реагента в реактор пропорциональна текущему содержанию сильной кислоты (щелочи) в поступающих сточных водах. Если текущие величины расхода сточных вод и концентрации рабочего раствора реагента соответствуют расчетным, а нейтрализуемая среда представляет собой небуферную систему, в результате действия контура регулирования по возмущению на выходе реактора постоянно поддерживается заданная величина рН, Следовательно, сигналы от рН-метра 6 и задатчика 7 равны и сигнал на выходе блока сравнения 4 ПИ-регулятора 3 отсутствует, При этом также равны нулю сигналы на выходах умножителя 10, регулирующего блока 5 ПИ-регулятора 3 и на управляющем входе подстройки коэффициента пропорциональности регулятора 2. Регулятор 2...

Номер патента: 1179288

Опубликовано: 15.09.1985

Авторы: Карабанов, Марсов, Пономарева

МПК: G05D 11/13

Метки: дозированием

...этот сигнал поступает на первый вход блока деления 10, на второй вход которого с выхода второго блока умножения 5 через второй накапливающий сумматор 9 поступает сигнал, равный у. На выходе блока деления 10 образуется сигнал, пропорциональный значению скользящей массы М т, е. такой массы, при которой ошибка дозирования первого компонента равна нулю и при которой долевое содержание первого компонента равна нулю и при которой долевое содержание компонента остается неизменным. Этот сигнал в данном случае равен т,/у и поступит через открытый ключ 6 на первый вход третьего блока умножения 7, на второй вход которого поступает сигнал с выхода задатчика долевого содержания 2 з второго канала. На выходе третьего блока умножения 7 образуется...

Номер патента: 1179289

Опубликовано: 15.09.1985

Авторы: Дружченко, Лысенко, Макаров

МПК: G05D 16/06

Метки: давления, регулятор

...поверхности 24 клапана 5 на расстоянии радиуса Я,= (0,430,46)от его центральной оси, где д - диаметр отверстия седла 4.Регулятор работает следующим образом.Рабочую жидкость под давлением подают во входную полость 2, откуда жидкость через дросселирующее сечение между седлом 4 и клапаном 5 поступает в выходную полость 3. При прохождении жидкости через дросселирующее сечение происходит редуцирование давления. Чувствительный элемент 91 клапан 5 и разгрузочная мембрана 11 представляют собой подвижную систему, подверженную действию ряда сил.На мембрану 14 чувствительного элемента 9 выходное давление действует с двух сторон, а на мембрану 5 - с одной стороны. С другой стороны мембрана 15 на 5 10 15 20 25 30 35 40 45 гружена пружиной 1 О,...

Номер патента: 1179290

Опубликовано: 15.09.1985

Авторы: Капцевич, Мазюк, Пилиневич, Савич, Шелег

МПК: G05D 16/06

Метки: давления, регулятор

...затвор 6 упруго деформирован и полностью перекрывает всю поверхность седла 4. При отворачивании винта 9, нагружающего через шарик 10 чувствительный элемент 7, шток 12 начинает подниматься, разгружая упруго сжатый затвор 6. Последний принимает первоначальную форму, образуя все расширяющуюся дросселирующую щель. При выполнении угла конуса раствора 6 меньше угла конуса седла 4 менее, чем на 1, возникает большое трение по поверхности седло-затвор, что приводит к гистерезису регулируемых давлений. При выполнении угла конуса затвора 6 меньше угла конуса седла 4 более, чем на 2, уменьшается точность и плавность регулирования малых значений давлений, а также требуется большое усилие для упругой деформации затвора 6, что требует усиления и...

Номер патента: 1179291

Опубликовано: 15.09.1985

Авторы: Бельке, Бодугин, Усачев

МПК: G05D 23/19

Метки: логометрическим, температуры, указателем

...7, эмиттер которого соединен с вторым выводом указателя температуры 10, источник постоянного напряжения 8 соединен с третьим выводом указателя температуры 10 и через резистор 2 - с инвертирующим входом операционного усилителя 5 и выводом резисгора 3, второй вывод резистора 3 и второй вывод указателя температуры 10 соединены с шиной нулевого потенциала.Устройство работает следующим образом.Изменение показаний термометра-лого- метра осуществляется за счет изменения тока ц одной из двух его обмоток (в данном случае в обмотке, подключенной между выводом 1 и 2). Изменение тока в данной обмотке за счет изменения напряжения пигация компенсируется аналогичным изменецием тока во второй обмотке.В устройстве изменение тока в первой обмотке...
