G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1015351

Опубликовано: 30.04.1983

Авторы: Володин, Кормилицын

МПК: G05D 23/02

Метки: газового, потока, температуры

...более широком, чем тот, накоторый был рассчитан теплообменникпервоначально,Цель изобретения - расширениедиапазона расхода газа в устройстведля регулирования температуры газового потока.Поставленная цель достигаетсятем, что в устройство для регулиревания температуры газового потока,содержащее источник питания, подключенный к теплообменнику, выход которого соединен с магистралью потребителя и с датчиком температуры, соединенным с первым входом регулятора температуры, второй входкоторого соединен с задатчиком, авыход - с источником питания, введенЗо автоматический перепускной клапан,подключенный параллельно теплообменнику.На чертеже представлена схемапредлагаемого устройства для регули 35 рования температуры газового потока.Устройство...

Номер патента: 1015352

Опубликовано: 30.04.1983

Авторы: Гарбовский, Компаниец, Фока, Юшин

МПК: G05D 23/02

Метки: установок, хладоновых, холодильных

...задающее воздействие, упора 8, прикрепленного к сильфону 1, перемещающего рычага 9 для случая достижения контролируемой величины заданной, рычагов 10 и 11 с регулируемым люфтом между ними, контактов 12 и 13, состоящих из пружины 14 и поводков 15 и 16, пружины 17 и упоров 18 и 19, служащих для лабораторной наладки устройства, винта 20 для настройки люфта между рычагами 10 и 11, механизма измерения задающего воздействия, состоящего из узла грубого изменения, в который входят винт 21, эксцентрик 2 и рычаг 23, и узла точного измерения, содержащего гайку 24 и винт 25 настройки.Устройство работает следующим образом.Термобаллон 3 контролирует тем" пературу паров хладона на всасывающей линии холодильной установки перед компрессором....

Номер патента: 1015353

Опубликовано: 30.04.1983

Авторы: Епишин, Коржов, Телис

МПК: G05D 23/19

Метки: температуры

...уровне интегральной составляющей навыходе интегрального блока б т.е,сбрасывает до нуля накопленное доэтого значение интегральной состав-.ляющей и удерживает его на нуле ).При этом значение управляющегосиг-.нала равно нулю. При новом значениизнака сигнала ошибки недогрев) регулирование вновь ведут по пропорционально-интегральному закону и т.д,Предлагаемый способ регулирования 5 температуры по сравнению с известнымйобеспечивает повышение точностирегулирования, так как исключает насыщение интегрального блока. Филиал ППП "Патент", г. Изобретение относится к автомати.ческому регулированию, в частностик регулированию температуры, и можетбыть применено при регулированиитемпературы общепромышленных электрических печей сопротивления.Известен...

Номер патента: 1015354

Опубликовано: 30.04.1983

Автор: Зайцев

МПК: G05D 23/19

Метки: подогревом, термостата

...предлагаемого устройства.Устройство управления подогревом 50термостата содержит датчик 1 температуры, усилитель 2, нагревательныеобмотки 3 и 4, термостат 5, ключевойэлемент 6 с управляющим входом 7,.пороговый элемент 8, инвертор 9, пер вое 10 и второе 11 реле времени, контактный датчик 12 температуры окру"жающей средц и клемму 13 источникапитания.Устройство работает следующим об-, 60раэомеПри включении термостата датчик1 температуры переводит усилитель 2в режим насыщения, в результате чегонапряжение на выходе усилителя мини у мально н составляет доли вольта.Это напряжение не вызывает срабатывания порогового элемента 8, на входе которого формируется .фО", а на выходе инвертора 9 формируется "1".В связи с тем, что реле 10 и 11 времени...

Номер патента: 1016774

Опубликовано: 07.05.1983

Авторы: Гудименко, Жульков, Кузнецов

МПК: G05D 7/01

Метки: воздуха, расхода, регулятор

...регулятора при вибрации.Цель изобретения - повышение надежности регулятора.Поставленная цель достигается тем,что в регуляторе расхода чувствительный элемент давления через шарнирсоединен с тягой, а чувствительныйэлемент перепада давлвний подпружинен и соединен с толкателем.На чертеже изображен регулятор . 60расхода воздуха,Регулятор расхода воздуха содержиттрубопровод 1, в котором установленытруба Вентури 2 и исполнительный орган 3, соединенный с выходом 4 команд 5 ного прибора 5, в котором расположены чувствительный элемент 6 перепада давлений, чувствительный элемент 7 давления и подпружиненный рычаг реле 8, связанный с тягой 9, кинематически соединенной с толкателем 10, причем чувствительный элемент 7 давления через шарнир 11...

Номер патента: 1016775

Опубликовано: 07.05.1983

Автор: Мазаев

МПК: G05D 13/10

Метки: регулятор, скорости, центробежный

...частью на штифт 3. Инерционные массы 4 укреплены на концах коромысел 2, которые, в свою очередь, попарно и подвижно соединены посредством четырех шатунов 5 сдвумя дополнительными валами б, свободно перемещающимися в полости вала 1 вращения. Дополнительные валы б снабжены упорными шайбами 7, Оба конца вала 1 вращения резьбой,60 на которую навернуты гайки 8, Между упорными шайбами 7 и гайками 8 установлены пружины 9,В исходном состоянии инерционные массы 4 под действием пружин 9 при" 65 жаты к валу 1 вращения. Величина сме щения пружин й.Центробежный регулятор скорости работает следующим образом.При подаче на регулятор движущих сил от двигателя (двигатель и машина условно не показаны) регулятор начи" нает вращаться по стрелке А с...

Номер патента: 635736

Опубликовано: 15.05.1983

Авторы: Барабошкин, Богданов, Заикина, Козлов, Курочкин, Пантелеев, Сеничкин, Скворцов, Скотников, Федоров, Шихер, Яновский

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, процессом

...коррекции, на вход которого поступают данные с блока 2, устройства 7 и вычислителя 9. Выход блока 11 формирования соединен через ключ 20 12 с входом пульта 5 управления и блоком 3 сумматоров. Выход пульта 5 управления соединен с входом блока 3 сумматоров и с входом блока 10 памяти. Выход блока 6 начальных уставок управляемых параметров соединен с входом блока 3 сумматоров, выход которого соединен с входом блока 4 исполнительных механизмов, изменяющих подачу компонентов в ферментер 1.Управление процессом Ферментации связано не только с текущими значениями контролируемых физико-химических параметров, но и с морфологофизиологическими параметрами выращиваемых микроорганизмов. Однако зависимость между измеренными морфологическими и...

Номер патента: 1017375

Опубликовано: 15.05.1983

Авторы: Абрамов, Агупов, Андрюшин, Красовицкая, Плотников, Сорокин

МПК: B01D 53/26, G05D 27/00

Метки: газа, процессом, сушки

...С 8 (С 9) адсорбента и задатчиком 30 и 31, подключаемых к регулятору с помощьюкоммутатора 3 С, входы которого соединены с выходами первого С 0 и вто3 10173 рого 22 элементов И, а также с выхо" дами первого и второго задатчиков 30 и 31.Устройство работает следующим образом, ЭПри переключении адсорбера 2 в стадию регенерации блок программного управления открывает исполнительные элементы 4 и 10, закрывает исполнительные элементы 6, 8 и дает коман в ду на подачу предварительно подогретого регенерирующего газа в адсорбер 2. При достижении температуры регенерирующего газа на выходе из адсорбера значения Т на выходе пер" вого сигнализатора температуры 1 появляется сигнал, который поступает на первый вход первого элемента И 20 Если температура...

Номер патента: 1017685

Опубликовано: 15.05.1983

Авторы: Захидов, Улжаев, Юнусов

МПК: C02F 1/66, G05D 27/00

Метки: вод, кислых, процесса, сточных, фосфоросодержащих

...содержит датчикирН электропроводности и расхода очищаемой воды, умножитель и два компенсатора, при этом датчики рН иэлектроводности очищаемой воды подключены к входам умножителя, выход которого через первый компенсатор связан с регулятором стабилизации, соединенным через второй компенсатор сдатчиком расхода очищаемой воды.Исследования показывают, чтосодержание фосфора и солей фосфорав сточных водах более коррелированнос электропроводностью кислого стока(Е = 0,72), чем с рН (Е = 00,51),а содержание НБ 04 и НЯ 1 Г большекоррелированно с рН сточной воды.Степень очистки воды более зависимаот произведения электропроводностии рН, чем от суммы этих параметров.Следовательно, коррекция расхода реагента по величине произведения рНи...

Номер патента: 1017686

Опубликовано: 15.05.1983

Авторы: Захидов, Юнусов

МПК: C02F 1/66, G05D 27/00

Метки: вод, кислых, нейтрализации, процессом, сточных

...регулирования.Цель изобретения - сокращение расхода реагента за счет повышенияточности регулирования.Цель достигается тем, что устройство, содержащее регулятор стабилизации величины РН, связанный с дат"чиком величины рН и исполнительныммеханизмом подачи реагента, дополнительно содержит датчики величины РН,электропроводности и расхода очищаемой воды, делитель, блок коррекции, сумматор и два компенсатора,при этом датчик величины РН связансо входом первого компенсатора иодним иэ входов делителя, к другомувходу которого подключен датчикэлектропроводности очищаемой воды,а выход делителя соединен черезблок коррекции с одним иэ входов регулятора стабилизации величины РН,камера задания которого связана сдатчиком расхода очищаемой водычерез...

Номер патента: 1018109

Опубликовано: 15.05.1983

Авторы: Бахшалиев, Микитченко, Редько, Рудковский

МПК: G05D 11/13

Метки: газоаналитическая

...11; первый, второй, третий и четвертый калиброванные газоходы 12-15; первый н второй дифманометры 16 и 17; манометр 18 абсолютно го давления; смеситель 19; датчик 20 состава вещества; микропроцессор 21; вход 22 ввода значения концентрации исследуемого компонента в поверочной смеси (в воздухе); выход 23 газоаналитической системы.Кроме того, введены обозначения: Я), 08 - расходы потоков анализируемой смеси и воздуха через штуцеры 1 и 2 ввода газовых трактов соответственно газоаналитической системы 004,0 - расходы потоков смесей, проходящих через первый, второй, тре.тий и четвертый калиброванные газоходы 12-15 и на выходе смесителя 19 соответственно; С, С - концентрации исследуемого компонента в потоках анализируемой смеси и воздуха...

Номер патента: 1018110

Опубликовано: 15.05.1983

Авторы: Герасимович, Скребец

МПК: G05D 23/19

Метки: животного, напольным, станка, электрообогревателем

...блок 7 имеет ревизоры 14-17, операционные усилители 18, 19 и диоды 20 и 21.Устройство работает следующим образом.При отсутствии лежащего животногона поверхности пленочного электро обогревателя, который подключен через контакт 10 к зажиму 12 низшего уровня напряжения источника 3 электрического тока, обеспечивается минимальный обогрев за счет того, что 65 напряжение термоэлектрического датчика 5 контроля превышает выходное напряжение с термоэлектрических датчиков 4 и 6 контроля вследствие неравномерности температуры на поверхности пленочного электрообогрева теля , что в режиме минимального обогрева составляет не более 20-25% от напряжения на выходе термоэлектрического датчика 5 контроля.Напряжение с термоэлектрических...

Номер патента: 1018111

Опубликовано: 15.05.1983

Авторы: Барабаш, Лончаков, Мясников, Подгорный

МПК: G05D 23/30

Метки: термостатирования

...исполнительными элементами, установленными на их выходных трубопроводах, связанных с термостатируемой камерой, в которой размещен связанный со входом регулирующего блока датчик температуры, 8-триггер, элемент И и два ключевых элемента, дополнительно введены три элемента И и два кнопочныХ выключателя, причем выход регулирующего блока подключен к переключающим контактам первого и второго ключевых элементов, замыкающие контакты которых подключены соответственно ко входам основного и дополнительного исполнительных элементов, выходы основного и дополнительного датчиков уровняхладагента подключены соответственнок первьм входам первого и второго элементов И, выход первого из которых подключен к первому входу третьего элемента И, к 8-входу...

Номер патента: 1019403

Опубликовано: 23.05.1983

Автор: Гущин

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...контакта с ограничительным упором, причем полость осевойрасточки сообщена радиальными каналами с проточйой частью регулятора.Такое выполнение затвора обеспечивает автоматическое изменение егоформы при вхождении потока регулируемой жидкости в критический скоростной режим.На чертеже показан регуляторрасхода жидкости, продольный разрез.В корпусе 1 с входной 2 и выходной 3 полостями установлен подвижный в осевом направлении каплеобраэныйзатвор 4 с плавно профилированныьи обводами, связанный сэлементом 5 привода. Профилирован Регулятор работает следующимобразом.Поток жидкости через регуляторрегулируют, перемещая затвор 4 восевом направлении и изменяя темсамым площадь сечения кольцевой проточной части 7. При этом, поскольку 35 скорость...

Номер патента: 1019404

Опубликовано: 23.05.1983

Авторы: Гудименко, Жульков, Кузнецов, Либинсон, Нефедов, Тюльпаков

МПК: G05D 7/06

Метки: воздуха, расхода, регулятор

...пРибором, включающий в себя трехплечий рычаг, среднее плечо которого шарнирно соединено с плечом поворотного рычага, соединенного через чувствительный орган командного прибора с трубкой Вентури, а на первом и втором крайних плечах трехплечего рычага закреплено по одному постоянному магниту, против которых размещены неподвижные магнитоуправляемые контакты, введены дополнительный постоянный магнит, закрепленный на первом крайнем плече трехплечего рычага, дополнительный электродвигатель с повышенной скоростью вращения, связанный через редуктор с регулирующим органом, логический элемент И, входы коТорого соединены с магнитоуправляемым контактом, размещенным против постоянного маг. нита, закрепленного на втором край. нем плече...

Номер патента: 1019405

Опубликовано: 23.05.1983

Автор: Селезнев

МПК: G05D 23/02

Метки: регулятор, температуры

...35 40 45 50 55 ной пружиной б и компенсационнойпружиной 7.Плунжер связан с термочувстви-,тельным элементом 8, связанным сэадатчиком 9 температуры, втулка 2подпружинена пружиной 10 и можетустанавливаться в два фиксированныхположения 1 и 11Положение 1 определяется концом резьбы, выполненной внутри корпуса, а И - упоромв ограничивающую шайбу 11.Расстояние между отверстиямивтулки 2 выбирается иэ соотношенияс ) 2 Ь+д, а эадатчик 9 температурыустановлен в корпусе 1 с воэможностью перемещения 8 Ь, равногоходу термочувствительного элемента8 в регулируемом диапазоне температур.Регулятор работает следующимобразом,В системах с отводом тепла оттеплоносителя ( например, калорифер - стабилизация температуры обратной воды ), втулку 2 устанавливают в...

Номер патента: 1019406

Опубликовано: 23.05.1983

Авторы: Кожухарь, Коржов, Новохатский, Стахарюк, Сусло

МПК: G05D 23/19

Метки: регулятор, температуры

...с третьйм входом элемента И.На чертеже приведена Функциональная схема предлагаемого регулятора.Задатчик 1 программы выходомподсоединен к первому входу трехвходового элемента 2 И, сигнал скоторого поступает на двоичный счетчик 3, состояние которого черездешифратор 4 индицируется блоком5 индикации, выход дешифратора 4подключен к цифроаналоговому преобразавателю б и задатчику 7 концапрограммы, подсоединенному к второму входу элемента И 2, Сигналошибки с узла 8 сравнения измерительного 9 преобразователя поступает на вход усилителя 10 сигналаошибки, выходы которого подсоединены к входам блока 11 Формирования закона регулирования компарато/ра 1, блока 13 позиционного регули,равания, выход двухпорогового компаратара 12 воздействует...

Номер патента: 1019407

Опубликовано: 23.05.1983

Авторы: Ванов, Мальцев

МПК: G05D 23/19

Метки: регулятор, температуры

...подключена к источнику питания и к выходу усилителя мощности, содержитвторой усилитель, коммутатор и задаю щий резистор, включенный между постоянными резисторами измерительного моста и инвертирующим входом первого усилителя и неинвертирующим входом второго усилителя, при этом другие входы усилителей подключены к точке соединения датчика и задатчика, авыходы усилителей соединены с входамикомпаратора и коммутатора, выход которого подключен к входу усилителя мощности, а управляющий вход - к второму выходу компаратора.На фиг.1 показана блок-схема регулятора температуры; на фиг,2 эпюры, показывающие изменение выходных напряжений усилителей коммутатора и компаратора.от температуры.Регулятор содержит измерительный мост 1, состоящий иэ...

Номер патента: 1019408

Опубликовано: 23.05.1983

Авторы: Колпиков, Лубенцов, Юсупбеков

МПК: G05D 27/00

Метки: периодическим, процессом, ферментации

...растворенного кислорода, температуры и величины рН, при этом один из входов блока формирования модели управления канала по температуре, величине растворенногокислорода и величине рН подключен соответственно к датчикам температуры,растворенного кислорода и величинырН, а другие входы через корректирующий блок - к вычислительному блоку.Кроме того, блок реализации адаптивной динамической модели содержит дополнительно блоки формирования модели канала управления процессом по температуре и по величине растворенного кислорода в культуральной жидкости.На чертеже представлена блок-схема системы автоматического управления нестационарным процессом ферментации,Система содержит контуры регулирования температуры, концентрации растворенного кислорода,...

Номер патента: 1020802

Опубликовано: 30.05.1983

Авторы: Житницкая, Житницкий

МПК: G05D 23/24

Метки: регулятор, температуры

...к. полюсам источника питания.На резисторе выделяется напряжение, пропорциональное току базы .транзисторного.датчика"нагревателя. Это напряжение, инвертированное диф ференциальным усилителем и.суммиро ванное с эмиттерно-базовым напряже"нием, позволяет компенсировать зависимость последнего от тока базы,и выходное напряжение сумматора зависит только от температуры транзисторного датчика-нагревателя.На фиг. 1 приведена Функциональ"ная схема регулятора; на фиг. 2 -пример конкретной реализации.Регулятор температуры содержиттранзисторный датчик-нагреватель-.транзистор 1, сумматор 2 напряжений,источник 3 опорного сигнала, порого"вый элемент 4, генератор 5 задающеготока, резистор б, дифференциальныйусилитель 7, источник 8...

Номер патента: 1022119

Опубликовано: 07.06.1983

Авторы: Губенко, Золотухин, Крицула, Псахис, Самородов

МПК: G05D 7/00

Метки: автоматическая, водоподготовки, каскадносвязанного, процесса

...датчиками температуры, уста,новленными на входе и выходе воды второго теплообменника и соединенными с входами первогоэлемента сравнения,и датчикаи температуры, установленными навходе и выходе жидкостного теплоносителя второго тепплообменника и соединенными с: входами второго .элементасравнения, выход которого соединен через первый блок соотнощенияс первым входом первого делителя,второй вход которого соединен с вы-. З 5ходом первого элемента сравнения, авыход " с первым .входом сумматора,.второй вход которого соединен сблоком предварения, а выход - с вто-рым входом первого регулятора, система снабжена также датчиками температуры, установленными на входе и вы,ходе воды третьего теплробменникаи соединенными с...

Номер патента: 1022120

Опубликовано: 07.06.1983

Авторы: Белик, Костенко, Онищенко, Яременко

МПК: G05D 7/01

Метки: расхода, регулятор

...потока средына упругие элементы,Указанная цель достигается гем, чтов регуляторе расхода, содержащем кор ус с входным и выходным каналами и сустановленными в его цилиндрической.полости сферическими упругими элементами;ми сферические упругие алементы установлены последовательно с возможностьюЭОконтакта друг. с другом и с наличиемзазора со стенками цилиндрической полости корпуса,На чертеже схематически изображенрегулятор расхода., Регулятор расхода содержит корпус Э 51 с крышкой 2, в которой выполнен вход-.ной канал 3. В корпусе 1 выполненацилиндрическая (ступенчатая) полость 4,и которой последовательно установленысферические упругие алементы 5. Полость 404 сообцена с выходным каналом 6. Междустенками полости 4 и элементами 5...

Номер патента: 1022121

Опубликовано: 07.06.1983

Автор: Сыркин

МПК: G05D 16/04

Метки: давления, регулятор

...тора иэ эластичного мате.риала, помещенный в кюавке, выполнен-50ной на цилиндрической поверхности сердечника и соединенной с уцравляютпейполостью радиальными каналами и обраэукщей с корпусом регулятора дроссель,плошадь сечения которого управляется уперепадом давления на постоянном дросселе 3 .Наряду с простотой конструкции, технологичностью ее изготовления известное устройство имеет ограниченные чувствительность и нижний предел регулирования давления,Белью изобретения является повышениечувствительности и улучшение эжплуатационных характеристик.Указанная цель достигается тем, чторегулятор давления, содержащий корпусс. входной, выходной и управляквцейполостями, расположенный в нем профилированный сердечник на внешней цилиндрической...

Номер патента: 1022122

Опубликовано: 07.06.1983

Авторы: Арзуманов, Ватрухин, Штин

МПК: G05D 16/06

Метки: давления, регулятор

...входной и выходной полостями и расположенные в корпусе первый подпружиненныйступенчатый чувствительный элемент с заъвором и седлом, второй подпружиненныйчувствительный элемент с вторыми затво-ром и седлом и перегородку, установпеннуюмежду первым и вторым чувствнтельнымИ 40элементами, меньшая ступень первогочувствительного элемента сообщена с выходной полостью непосредственно, а егобольшая ступень - через второе седло, выполненное в перегородке и связанное с 45вторым затвором, выполненным на второмчувствительном элементе, и через обратныйклапан, размещенный в перегородке,На фиг. 1 изображен регулятор давлениявертикальный разрез; на фиг. 2 - времен, ные графики заполнения емкости нагрузки,Регулятор давления состоит из корпуса1 с входной...

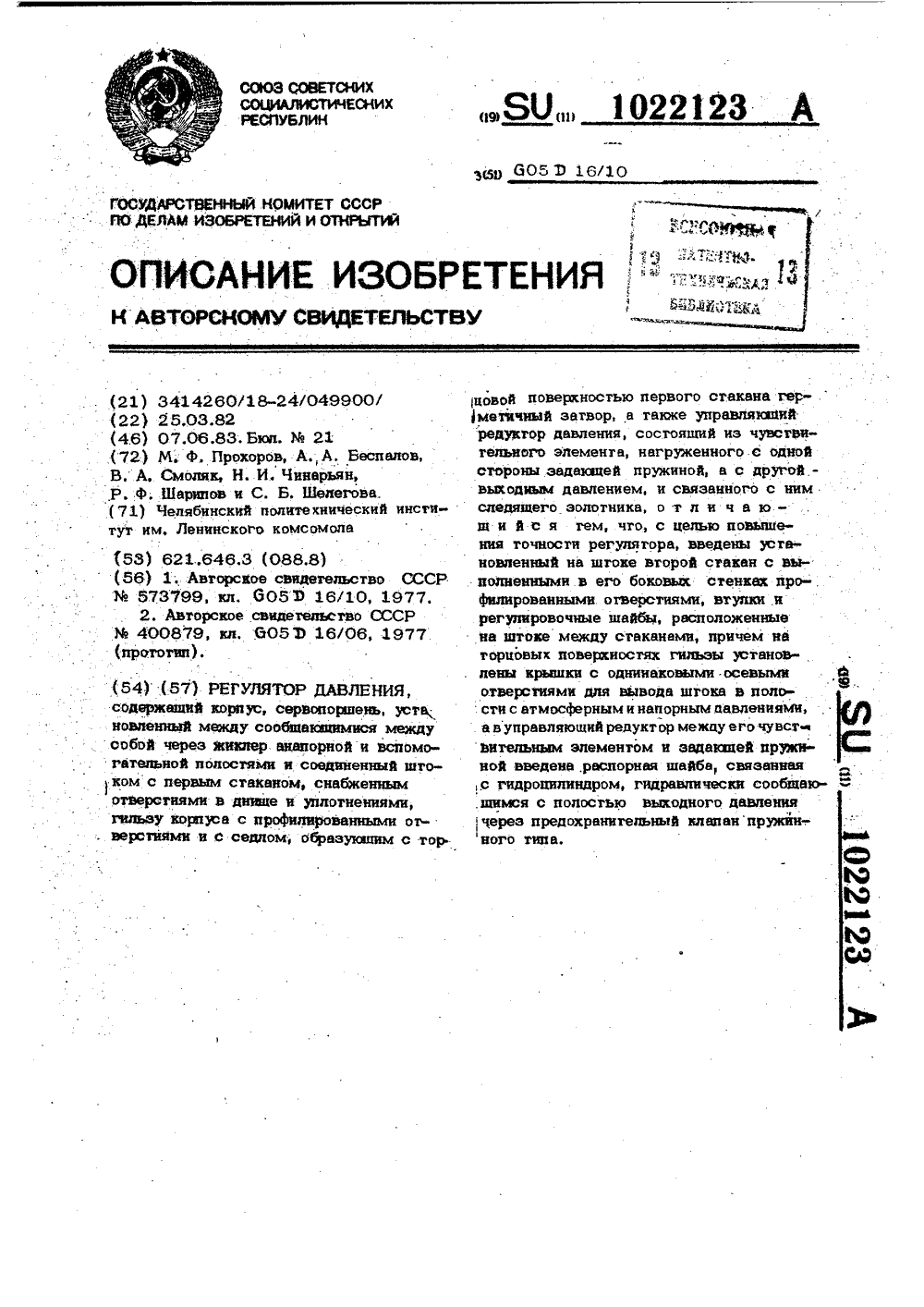

Номер патента: 1022123

Опубликовано: 07.06.1983

Авторы: Беспалов, Прохоров, Смоляк, Чинарьян, Шарипов, Шелегова

МПК: G05D 16/10

Метки: давления, регулятор

...9 и 12 сообщены через жиклер13.Корпус 11 имеет неторный 14 и выходной 15 пвгрубки сообщенные соотвег ственно с напорной 9 полостью и полостью 16 выходного давления, Регулятор давления содержит также редуктор 17 давления с задающей пружиной 18 и чувствительным элементом (мембраной) 19, нагруженным с одной стороны пружиной 18, а с другой, - выходным давлением регулятора давления. Чувствительный элемент через иглу 20 соединен с управляющим клапаном 21, включенным между полостью 22 чувствительного элемента и управляющей полостью 23 следящего золотника 24. Управляющая полость 23 золотника 24 соединена с вспомогательной полостью Г 2 через жик3 10221лер 25. Золотник 24 образует с седлом26 корпуса герметичный клапанныйзатвор разделяквщй...

Номер патента: 1022124

Опубликовано: 07.06.1983

Авторы: Кацнельсон, Клименко, Кулешов, Митяшин, Новиков, Певзнер

МПК: G05D 23/02

Метки: параметров

...- блок 6 переноса контролируемых терморегуляторов иэ одного сектора. ванны 4 в другой 1 фиг. 2), копиры 7 для вертикального перемещения узлов фиксации корпусов терморе" гуляторов, установленные в зонах начала и конца секторов ванны 4.На станине 1 установлены также механизм 8 выгрузки контролируемых изделий, карусель 9, блок 10 управления и позиционный привод 11 карусели. Карусель 9 выполнена двухъярусной и содержит нижний 12фиг, 2) и верхний 13 диски, соединенные полым валом. На нижнем диске 12 размещены приводные. элементы 14 для связи с позиционным приводом 11 и элемента 15 памяти. На верхнем диске 13 равномерно по окружности размещены на вертикально закрепленных направляющих штырях 16 узлы 17 фиксации концов терморегуляторов....

Номер патента: 1022125

Опубликовано: 07.06.1983

Авторы: Бачигин, Казаков, Лямин, Максимов, Чапоргин

МПК: G05D 23/02

Метки: расхода

...поочередное открывание,(закрывание) лепестков, т.е. каждый 40 последуюший лепесток должен начинать открываться сразу же послетого, как полностью открылся (закрылся) предыдущий. Другими словами,температура начала обратного мар тенситного превращения в материалекаждого последующего лепестка (А)должна совпадать с температурой конца мартенситного превращения в материале каждого предыдущего лепестка (А ), Для лепестков под номеромК и К. это соотношение запишетсятак: А = А. Угол наклона прямойк оси абсцисс температур) определя"ется скоростью нагрева лепестков(изменением питающего напряжения на 55 спирали нагревателя при дистанционном регулировании, или изменениемнепосредственно температуры рабочего тела при автономном...

Номер патента: 1022126

Опубликовано: 07.06.1983

Авторы: Павловский, Попов

МПК: G05D 23/12

Метки: жидкостная, манометрическая, термосистема

...ЬЧ жидкости в тер, -мобаллоне и осевой силой РО 0действующей на шток, и совмещенной сней силой РПР пружины сжатия штока;на фиг. 3 - узел 1 на фиг. 1.Жидкостная манометрическая термосистема фиг. 1) содержит термобаллон 1, исполнительный механиэмэлемент 2, задатчик 3, состоящий изподпружиненного фиксатора 4, пружины5 сжатия и регулировочной гайки 6.В узел 7 тепловой защиты входит упругий элемент в виде сильфона 8,жестко соединенный с подпружиненнымштоком 9, пружина 10 и регулировочная гайка 11, назначение которой изменять величину исходного поджатияР 4 штока 9 пружиной 10 и таким образом настраивать термосистему назаданную чувствительность и .регулировать силу давления Р на шток 9со стороны сильфона 8, при достижении которой штрек 9...

Номер патента: 1022127

Опубликовано: 07.06.1983

Автор: Кузнецов

МПК: G05D 23/19

Метки: вращающейся, детали, температуры

...подобные устройства не нашлипрактического применения на машинаххимических волокон, имеющих большоечисло вращающихся подогреваемых цилиндров, температуру которых необходимо измерять и регулировать с достаточно высокой точностью,Наиболее близким к изобретению по,технической сущности является устройство для измерения температуры вращающихся объектов, состоящее: изниэкоомного термометра сопротивления, последовательно соединенногочерез контактный токосъемный узелс первичной обмоткой трансформаторатока. Во вторичную обмотку трансформатора тока включено компенсационноесопротивлениереохорд), подключенчное через нуль-органи второй контактный токосъемный узел параллельнонизкоомному термометру сопротивления. Питание термометра сопротивления...

Номер патента: 1022128

Опубликовано: 07.06.1983

Авторы: Мулин, Сербулов, Шутилин

МПК: G05D 23/24

Метки: регулятор, температуры

...с выходом программирующего задатчика.На чертеже фиг. 1 приведена схема регулятора температуры; на фиг. 2 показаны эпюры напряжений, поясняю,щие принцип работы преобразователя температуры в частоту импульсов, поступающих на управляющий тиристор.Регулятор температуры содержит усилитель-ограничитель 1, состоящий . из операционного усилителя 2, ограничивающего резистора 3 и стабилитрона 4, датчик 5, интегратор б, который состоит из операционного усилителя 7, третьего резистора 8, первого и второго резисторов 9, чет-.вертого резистора, к10 конденсатора ства 2 сравнения, в результате че=11, первого и второго эмитого эмиттерных го изменяется полярность выходногойповторителе и с ай 12 стабилитрона 13, напряжения усилителя-ограничителятиристор ,...
