G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1444721

Опубликовано: 15.12.1988

Авторы: Блохина, Разуваев, Соловьев

МПК: G05D 9/00

Метки: бьефа, нижнего, регулятор, уровня

...камеры гидропривода 7. Под действием давления жидкости в верхней полости рабочей камеры гидропривода 7 мембрана 6 прогибается и шток 5 с закрепленным на нем запорным органом 4 перемещается вниз, перекрывая водовыпускные окна 3, При этом давление жидкости в водовыпускной трубе 1 перед запорным органом 4 повышается соответственно повышается давление жидкости в управляющей полости 13 управляемого дросселя 11, поступающей в нее по каналу 14. За счет этого исполнительный орган 1 б перемещается вниз, перекрывая канал 8 не полностью за счет. ограничителя хода 17, установленного на исполнительном органе 16. Вследствие этого заполнение верхней полости рабочей камеры гидропривода 7 в конечной Фазе производится медленно, а закрытие запорного...

Номер патента: 1444722

Опубликовано: 15.12.1988

Авторы: Гончарова, Масляков, Маслякова, Решетников

МПК: G05D 16/06

Метки: давления, регулятор

...Одновременно вода через дроссель 25 поступает в надмембранную .полость 15 регулятора, откуда через сквозные отверстия 11 и 12, осевой канал 13 с выходным отверстием 14 - в выходную полость 3. При помощи задатчикд давления устанавливают требуемое давление на дождевальную машину или в другой потребитель, т.е., вращая регулировочцый винт 21, перемещают вниз мембрану 19, а следовательно, весь дроссельный механизм. Проходное сечение сквозных отверстий 11 и 12 прикрывается и устанавливается необходимая кольцевая площадь проходного сечения осевого канала, через которую происходит сброс жидкости из надмембранной полости 15 в выходную полость 3, Установив регулировочным винтом 21 заданное давление жидкости на выходе, он стопорится...

Номер патента: 1444723

Опубликовано: 15.12.1988

Авторы: Ерохин, Рузанова, Ситников

МПК: F16K 17/10, G05D 16/06

Метки: клапан, регулирующий

...24 и полость 21 регулируюшего клапана, а к сливному трубопрозоду - ,чевая полость рабочего органа 23, правая полость рабочего органа 24 и полость 20 регулируюшего клапана.В этом случае давление в напорной магистрали настраивается пружиной 9, при этом открывается конический запорный элемент 8 и жидкость из полости 5 по каналам1 и 17 поступает в бак. За счет дросселя 19 создается перепад давления между полостями 21 и 5 запорный орган 2 поднимается. Жидкость из полости 21 поступает в полость 20 и далее через золотник 22 в бак, При этом рабочий орган 24 перемешается вправо, совершая рабочий ход, при давлении в системе, настроенном пружиной 9. Рабочий орган 23 перемещается влево в исходное положение.Таким образом, один регулируюший клапан...

Номер патента: 1444724

Опубликовано: 15.12.1988

Автор: Расчетнов

МПК: G05D 16/10

Метки: давления, регулятор

...начинает отбирать газ от регулятора, давление в выходной камере 3 начинает понижаться. Равновесие сил на чувствительном элементе 9 нарушается, и чувствительный элемент через поршень 8 и толкатель 7 начинает отжимать клапан 5 от седла. Через образовавшийся кольцевой зазор между клапаном и седлом газовый поток направляется в выходную камеру 3 и в заборник 13. В заборнике вследствие торможения потока создается повышенное давление, которое по каналу 12 передается в первую полость 10, Когда перепад между давлениями в первой полости 10 и выходной камере 3 достигает некоторой величины ЛР -, поршень 8 перемещается на величину Х до жесткого контакта поверхностей В и Г и в таком положении осттается на все время работы регулятора врасходном...

Номер патента: 1444725

Опубликовано: 15.12.1988

Авторы: Асриев, Быков, Новиков

МПК: G05D 19/02

Метки: вибростендом

...задатчик 10 программы изменения амплитуды колебаний, блоки 11, 2 сравнения, задатчик 13 программы измененияфазы колебаний, преобразователь 14 аналог-фа за, регулятор 15 амплитуды и полосовой фильтр 16.Устройство работает следующим образом.Испытуемый объект закрепляется на платформе вибростенда 1, который возбуждается усилителем мощности 2. Вибрация платформы вибростенда 1 передается испытуемому объекту, на котором установлен вибропреобразователь 4, формирующий электрический сигнал, пропорциональный абсолютному движению объекта испытаний. С вибропреобразователя 5, закрепленного на платформе вибростенда 1, электрический сигнал, пропорциональный абсолютному движению платформы вибростенда, поступает на вход усилителя 6. На выходе...

Номер патента: 1444726

Опубликовано: 15.12.1988

Авторы: Бедов, Лебедевич, Никитин

МПК: G05D 23/08

Метки: термоклапан

...канал 9 и далее к выходному патрубку 3.При Повышении температуры теилоцосителя теплоириток ца объект увеличизается. Одновремено бимегяллическая спиральная пластина изгиояетси и стороцм ииертного слоя (Вутреего). При эом благодаря Возможности свободного 1 Среме 1 цения Витки пластины 5 скручива 1 отся, иереме 1 цяясь внутрь к жестко зякреплениому цилиндру б, уменьшая ширину спирального канала 9 и прикрывая часть отверстий 1 О перфорировяцного цилиндра б. Расход теплоносителя через устройство уменыияется, теплОпритОк няформула изобретения 5 10 15 20 25 ЗО 40 45 об ьект восстанавливается. При снижении температуры теплоносителя уменьшается теплоприток на объект. Спиральная биметаллическая пластина 5 начинает раскручиваться от...

Номер патента: 1444727

Опубликовано: 15.12.1988

Авторы: Васильев, Ковалев

МПК: G05D 23/08

Метки: термопривод

...перемещению ведомого элемента 5 вправо. При понижении температуры все происходит наоборот - правый пакет расширяется, а левый сжимается.Термобиметалл ические пластины установлены между корпусом 1 и крышкой 2 с минимальным зазором, благодаря чему обеспечиваются многоточечный контакт, быстрыйи равномерный прогрев пакетов даже прибезконвективном теплообмене.Для изменения усилия и жесткости термопривода увеличивается нли уменьшаетсячисло пластин в каждом пакете.Применение такого термопривода позволяет получить широкий диапазон рабочихусилий и перемещений ведомого элемента,не требует регламентного обслуживания. Посравнению с известным данный термоприводпозволяет в широких пределах изменять пе-.ремещение ведомого элемента и в 3 - 4...

Номер патента: 1444728

Опубликовано: 15.12.1988

Авторы: Корнев, Соколов, Халилов

МПК: G05D 23/19

Метки: термостатирования

...что обеспечивает нормальное функционирование устройства,При коротком замыкании элемента 9 на его коллекторе устанавливается низкий потенциал, соответствующий уровню О, а к нагревателю прикладывается все напряжение питания, При достижении предельного значения рабочей температуры внутри термостата датчик температуры устанавливает на базе входного транзисторного элемента 9 уровень напряжения, соответствующий О.Следовательно, на обоих входах элемента И 3 присутствуют уровни 1, а на управляющий вход 5 ключа 6 подается уровень 1 и ключ размыкается, отключая нагреватель 8 от источника питания 10. Термостат начинает остывать до тех пор, пока датчик температуры "0 не установит на базе выходного транзисторного элемента 9 уровень...

Номер патента: 1444729

Опубликовано: 15.12.1988

Авторы: Лассовик, Чернядев, Яхонтов

МПК: G05D 23/19

Метки: регулятор, температуры

...чем в стационарном режиме, и ток, протекающий по нему, превышает установленное пороговое значение. В результате действия датчика порога 6 увеличивается напряжение на первом входе усилителя 3, тем самым увеличивая напряжение на его выходе, на входе и выходе транзистора 4 и увеличивая ток че. рез датчик токового порога 6 и датчик-нагреватель 1. В свою очередь это егце больше увеличивает напряжение на первом входе усилителя 3. Так продолжается до тех пор, пока не наступит насыщение транзистора 4. При этом напряжение на датчике-нагревателе 1 оказывается максимальным, что обеспечивает быстрый разогрев. При приближении температуры датчика-нагревателя 1 к заданной стационарной) его сопротивление резко возрастает, ограничивая ток через...

Номер патента: 1444730

Опубликовано: 15.12.1988

Авторы: Дейнега, Королев

МПК: G05D 23/19

Метки: температуры

...среды. В соответствии с этим напряжением АЦП 3 формирует на своем выходе адрес программы, записанной в блоке памяти 4. Блок памяти 4 заранее запрограммирован на определенную шкалу внешних температур. Программы выхода в режим записаны с определенной точностью (количеством разрядов) в виде отрезков времени (ть тгт), которые заранее с большой точностью рассчитываются для конкретной конструкции термостата на ЭВМ. Адрес программы запоминается на весь процесс выхода в режим. На элемент сравнения 5 подается цифровой код с блока памяти 4 и первого счетчика 6. Элементом сравнения 5 и счетчиком времени управляет второй счетчик 8. который подсчитывает количество переклю. чений устройства и сбрасывает счетчик 6 в ноль. Одновременно он подключает...

Номер патента: 1444731

Опубликовано: 15.12.1988

Автор: Драбкин

МПК: G05D 23/19

Метки: воды, сетевой, температуры

...наклона температурного графика теплосети.Вместе с сигналом по фактической температуре. сетевой воды от датчика 4 сигнал, сформированный сумматором 9 соответственно наружной тем пературы воздуха, через переключатель 10 поступает на вход регулятора 11, где оба сигнала алгебраически суммируются и в случае разбаланса между,ними регулятор формирует регулирующее возУ Изобретение относится к системам автоматического регулирования температуры сетевой воды в теплофикационных подогревателях, устанавливаемых на ТЭЦ и в котельны х, несущих отопительную нагрузку.Цель изобретения повышение экономии топлива, расходуемого на нагрев сетевой воды путем учета температуры наружного воздуха.На фиг. 1 приведена структурная схема системы; а на фиг, 2 график...

Номер патента: 1444732

Опубликовано: 15.12.1988

Авторы: Мощенский, Трунин

МПК: G05D 23/19

Метки: температуры

...св.200262, обеспечивая линейное изменение температуры объекта регулирования. Когда разница сигналов с задатчика 1 и датчика 2 уменьцается настолько, что усилитель 6 выходит из ограничения, его выходной сигнал пропорционально уменьшается (по абсолютному значению), пропорционально уменьшается и частота следования импульсов на выходе ПНЧ 9, происходит замедление роста напряжения с выхода ЦАП 8, мощность, подаваемая ца объект регулирования, снижается. Выход обьекта регулирования на заданную температуру происходит асимптотическим снизу и как только разница между заданной и 5 О 15 20 25 30 35 40 45 температурой объекта регулирования становится равной порогу срабатывания компаратора 3, последний срабатывает и ключом 4 соединяет входы...

Номер патента: 1444733

Опубликовано: 15.12.1988

Авторы: Абидов, Будянов, Рашидов, Сафаров

МПК: G05D 23/19

...синхронизатора 2 с частотой сети 1, подсчитываются счетчиком 10, время полного заполнения которого определяет период Т следования импульсов управления 1 Включенное состояние нагрузки 8 может быть охарактеризовано средним значением за период Т в виде1 ср=1 у /Т. Период Т - величина постоянная, определяемая значением емкости Ф счетчика 10 и частотой сети 1, Т=Н 1,=ЯД,. Время управления 1, является функцией выходного параметра преобразователя 4 где 11 соответственно частота и период следования импульсов на выходе преобразователя 4,Время включенного состояния нагрузки 1 ср прямо пропорционально времени управления и не зависит от периода следования импульсов управления Т, что и определяет равномерную чувствительность к управляющему...

Номер патента: 1444734

Опубликовано: 15.12.1988

Авторы: Бодак, Прочковский, Яськив

МПК: G05D 24/00

Метки: вязкости, приготовлении, черновяжущих

...своими контактами 37 включает двигатель 3, контактами 35 включает реле 40 времени, а контактами 38 и 39 переключает вход регулятора 23 с датчика 5 температуры (ТЗДС) на схему измерения вязкости.По правой ветке измерительной схемы от источника 16 через двигатель 3 и резисторы 19 - 21 протекает ток, величина которого зависит от нагрузки на вал двигателя, по левой ветке (источник 16, резисторы 17 и 18) - ток, величина котор .о устанавливается переменным резистором 17. Измеряемое напряжение 1, определяется падением напряжения на резисторах 18 и 19: падение напряжения на резисторе 18 определяет начало шкалы измерения вязкости в измерителе 26, а на резисторе 19 - значение вязкости материала 2. Конденсатор 22 устраняет пульсации тока,...

Номер патента: 1444735

Опубликовано: 15.12.1988

Авторы: Извеков, Куропатченко, Нечаев, Ниятшин

МПК: G05D 27/00

Метки: многопоточной, печью, трубчатой

...19 - 22 температуры и сумматоров 26 - 29 осуществляется перераспределение общей нагрузки на печь по змеевикам таким образом, чтобы обеспечить минимальные отклонения температуры по потокам от общей температуры на выходе из печи. В условиях нормальной эксплуатации ограничители 3437 пропускают сигналы, сформированные в сумматорах 26 29 без изменений. ПО мере Отложения кокса или со лей ца внутренней поверхности змеевика температура ца выходе этого потока понижается. Для выравнивания температуры расход через этот змеевик уменьшается за счет изменения выходного сигнала соответствующего регулятора 19 22 темпера туры. Это уменьшение продолжается до тех пор, пока величина расхода не достигнет критического уровня, ниже которого резко...

Номер патента: 1446346

Опубликовано: 23.12.1988

Авторы: Жеребчиков, Копков

МПК: F01L 5/10, G05D 7/00

Метки: золотниковое

...по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к техническим средствам гидроавтоматики и можетбыть использовано, например, в регуляторах расхода систем автоматического управления энергоустановками.Цель изобретения - улучшение экс"плуатационных характеристик,На чертеже показано предлагаемоеустройство, разрез. 10Устройство состоит из корпуса 1,плунжера 2, конфузора (дроссельногоотверстия) 3, входного патрубка 4,выходного патрубка 5, цилиндрического участка 6 выходного патрубка с 5диаметром Й, расточки 7 с диаметромЭ, кромки плунжера 8.В корпусе размещен соосно подвижный плунжер 2, рабочая часть которого...

Номер патента: 1446603

Опубликовано: 23.12.1988

Авторы: Глухоедов, Романов, Хазагаев

МПК: G05D 7/00

Метки: орган, регулирующий

...систем теплоснабжения и объектах выработки тепла.Целью изобретения является повышение точности.На фиг.1 изображен регулирующий орган; на фиг.2 - разрез А-А на фиг.1. Регулирукщий орган содержит корпус 1 в виде стакана, между входом 2 и выходом 3 которого размещены первое 4 и второе 5 кольцевые седла, Регулирующий орган содержит кольцевой затвор 6, установленный между кольцевыми седлами 4 и 5Первое кольцевое седло 4 выполнено в виде втулки с резьбой по наружному диаметру и ввернуто по резьбе в корпус 1, В канавке первого кольцевого седла 4 размещено уплотнительное кольцо 7. 25 На дне стакана корпуса 1 выполнены два кольцевых концентричны. выступа, один из которых является вторым кольцевым седлом 5, а другой являетсяз 0...

Номер патента: 1446604

Опубликовано: 23.12.1988

Автор: Верхоглядов

МПК: G05D 7/01

Метки: расхода, регулятор

...7. По каналу 3 газ поступает на пневмомотор 4 и начинает вращать его, Так как пневмомотор 4 расположен на одной оси 5 вместе с плоским кла 45 паном 7, то последний тоже начинает вращаться. Дроссельное отверстие а, непрерывно вращаясь, регулирует массовый расход газа, идущего по каналу 2. По каналу 14 поток газа, от регулированный по массовому расходу, попадает в емкость 11, где смешивается с потоком газа, прошедшего пневмомотор 4 и вследствие этого имеющего меньшее давление, чем гаэ в канале 2, 55 Подвижная стенка 12 емкости 11 постоянно поджимает газ, поступающий по двум трубопроводам, и тем самым улучшает процесс смешивания. Послесмешивания газ по каналу 15 емкости11 поступает во внутреннюю полостькорпуса б, в которой вращается...

Номер патента: 1446605

Опубликовано: 23.12.1988

Авторы: Молчанов, Силанчев, Старцева, Широколава

МПК: G05D 7/03

Метки: расхода

...расхода работает следующим образом.Через устройство протекает расходрегулируемой среды по магистрали 1,линии 8 связи, каналу 7 управлениявихревого усилителя 3, выходномуканалу 10 этого усилителя в выходную магистраль 11. Протекающий через канал 7 управления вихревогоусилителя 3 поток жидкости создаетв вихревом усилителе 3 вихревое течение жидкости. Вращение потока ввихревом усилителе 3 приводит к тому,что на ее цилиндрической поверхностиобразуется высокое давление жидкости,обусловленное центробежными силами,действующими на вращающуюся в камере жидкость. Поскольку периферийнаязона вихревого усилителя 3 соединена через канал 5 питания с выходнымканалом 6 дроссельного регулирующего элемента 2, то перепад давленияв этом элементе...

Номер патента: 1446606

Опубликовано: 23.12.1988

Автор: Ступак

МПК: G05D 9/12

Метки: двухпозиционный, жидкости, регулятор, тепловой, уровня

...спаев термоэлектрических преобразователей 1 и 2 и их свободных концов, подключенных к входу усилителя 3, одинакова и сигнал на выходе усилителя 3 практически равен нулю. При необходимости подачи хладагента в резервуар 9 в момент времени(фиг.2) на шину "Пуск" блока 5 управления подают запускающий импульс, сформированный, например, при включении источника питания регулятора (формирователь не показан), в результате чего на выходах триггера 8 и блока 5 устанавливается уровень логической "1", включающий исполнительный блок 6, замыкающий цепи электромагнитного клапана и электронагревателя (фиг. 2; Е , Е ). При этом выход из сосуда Дьюара в атмосферу перекрывается, давление в нем повышается и хладагент начинает подаваться в резервуар 9. По...

Номер патента: 1446607

Опубликовано: 23.12.1988

Авторы: Виноградов, Дюндик, Плахов

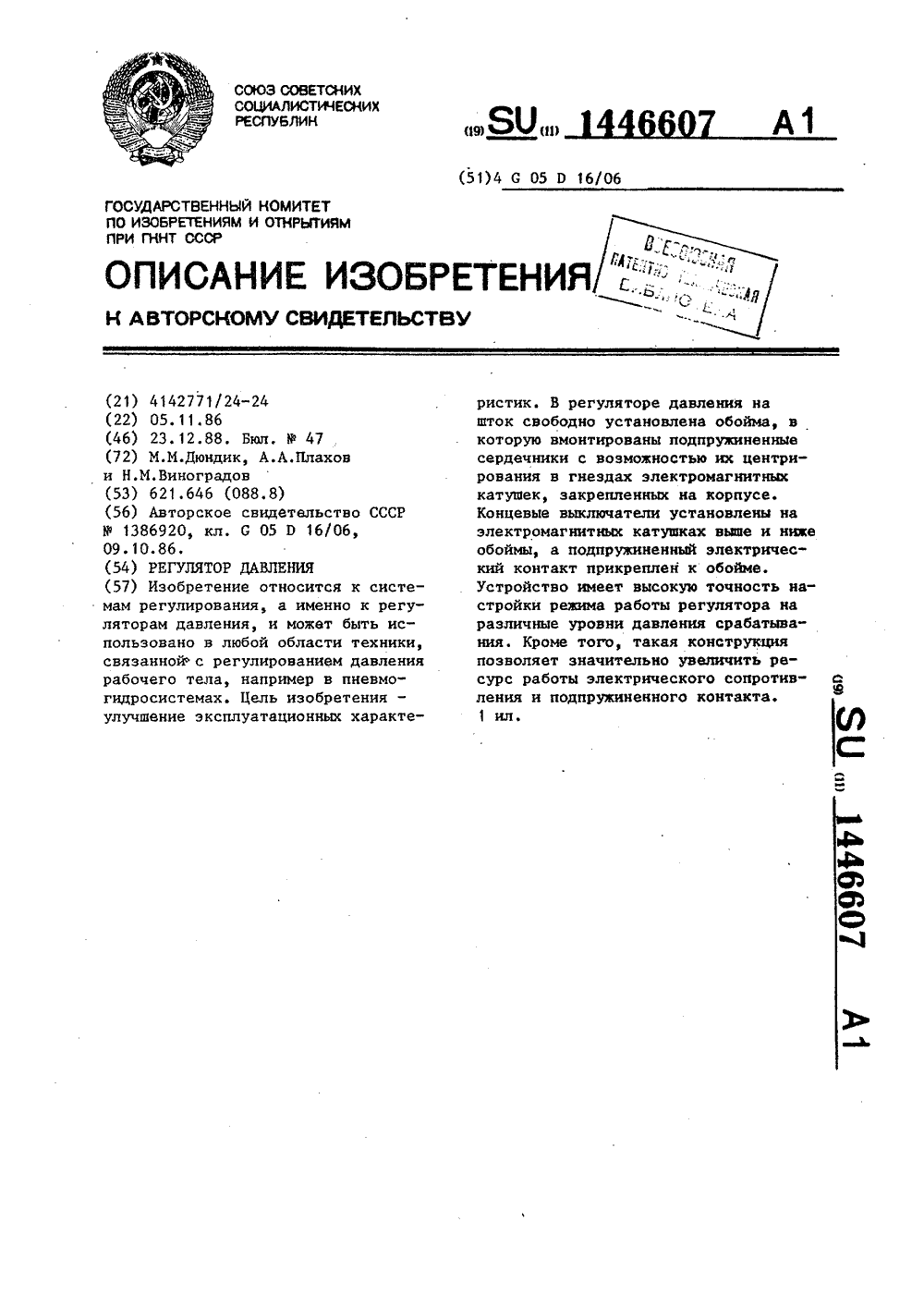

МПК: G05D 16/06

Метки: давления, регулятор

...углубления 15, выполненного на торцовой поверхности корпуса электромагнитныхкатушек 16, установленных на камере1 с возможностью их контакта с сердечниками 12 при подаче на катушкенапряжения. На корпусе электромагнитных катушек 16 посредством винтов 17закреплены концевой выключатель 18нижнего предела давления срабатыванияи концевой выключатель 19 верхнегопредела давления срабатывания, контакты которых включены в цепь питания исполнительного органа 20 подачипродукта на входной патрубок 2, а наобойме 10 установлен регулировочныйвинт 21 свободного хода обоймы 10относительно концевых выключателей18 и 19. Регулятор давления содержитэлектрическое сопротивление 22, установленное на штоке 8 с возможностью4 бб 07 51015 3 14 усилие пружины 13,...

Номер патента: 1446608

Опубликовано: 23.12.1988

Авторы: Верников, Нестеренко, Николаев, Савков

МПК: G05D 16/06

Метки: газа, давления, регулятор

...в выходной полости и образующего с корпусом измерительную камеру Д, которая сообщена через отверстие 17 с входной камерой. Чувствительный элемент пневмодатчика может врыть выполнен в виде сильфона, один торец которого скреплен с корпусом, а другой - с подвижным основанием 15, нли в виде закрепленной в корпусе мембраны с жестким центром (фиг.2), причем подвижное основание 15 образовано жестким цент" ром мембраны.Регулятор работает следующим образом.При закрытом выходном канале 3 в выходной камере В давление газа возрастает за счет притока газа их входной камеры А через кольцевой зазор между седлом 4 и клапаном 5. Соответственно возрастает давление в камере демпфирования за счет притока газа, проходящего в нее из выходной камеры В между...

Номер патента: 1446609

Опубликовано: 23.12.1988

Автор: Борисов

МПК: G05D 23/24

Метки: температуры

...4, щины 5 и бсети переменного тока,Устройство работает следующим об.разом,При включении сети на измеритель"но-нагревательный мост 1 через вылрямительный диод 2 и нормально замкнутые контакты термоконтакта 4 подается питающее напряжение. Начинаетсяразогрев нагревательного прибора.Пока температура нагревательного прибора ниже эаданной, транзистор 3 остается закрытым, но как только температура достигнет заданного значения, транзистор 3 открывается, начинается нагрев его коллекгорного йерехада и благодаря сильной тепловой ЗОсвязи - нагрев термоконтакта 4, и поистечении некоторого времени происходит размыкание его контактов. Цепь питания регулятора размыка" .ется начинается остывание нагревательного прибора и термоконтакта 4 1 и через...

Номер патента: 1446610

Опубликовано: 23.12.1988

Автор: Лысенко

МПК: G05D 23/02

Метки: зданий, регулятор, системы, температуры, теплоснабжения

...демпфер 16, например жиклер для обеспечения демпфированияколебаний подвижных частей регулятора. В торцовой стенке камеры смещения по оси штока регулирующего органа 7 выполнено настроечное устройство, содержащее например, регупировочный винт 17.Регулятор работает следующим образомм.Регулятор обеспечивает поддержание постоянной температуры жидкости, подаваемой в систему теплоснабжения зданий через выходной патрубок 4 при изменении им температур и расхода горячей и холодной жидкостей, для чего он имеет два чувствительных элемента (сильфоны 5 и 6), жестко соединенных с регулирующим органом 7 общим штоком, Сильфон 5 реагирует на изменения температур как горячей, так и холодной жидкостей, так как он расположен в камере 10 смешения и...

Номер патента: 1447839

Опубликовано: 30.12.1988

Авторы: Бидюк, Романенко, Руденко

МПК: C10G 35/00, G05D 27/00

Метки: каталитического, режимом, риформинга, тепловым, установки

...и температур на выходах реакторов: если Р(С.)Р(г.,) и Г( я) то переход к блоку 16, где выполняет;" ся коррекция следующего настраиваемого параметра, после чего скорректированный массив значений настраиваемых параметров и констант модели передается в блок 2; если Г((Р(1:н, ) и Р(1:,)Р , то блоком 14 вырабатывается сигнал, по которому из блока 16 настроенный массив предэкспоненциальных множителей и констант математической модели передается в блок 2 расчета.Вь 1 ше У и Р(с, ) - значения критерия рассогласования на и-и и (и)-м алгоритмических циклах.Блок 2 расчета выполняет йункции, аналогичные блоку 17, и, следовательно, на его входы поступает соответствующий набор входных сигналов Значения концентраций с выхода блока 2 в виде...

Номер патента: 1448340

Опубликовано: 30.12.1988

Авторы: Байтереков, Кусмарцева, Рогозин, Садабаев, Сайдалиев

МПК: G05D 9/00

Метки: жидкости, регулятор, уровня

...клапана 6 и при открытом положении клапана 6 сбрасывается в нижнийбьеф, Уровень нижнего бьефа поднимается и когда достигает ватерлиниипоплавка 8 он вспльвает, прикрьваяклапан 6 посредством жестко соединенного с ним штока 7.Сброс воды из камеры 5 и выпускного патрубка 4 прекращается, водапо впускному патрубку 3 поступаетв водокаполняемую камеру 1, создаетизбыточное давление, в результатеГибкая армированная лента 2 перемещается в сторону закрытия водопропускного отверстия регулятора, уменьшая подачу основного расхода в нижний бьеф,Если уровень нижнего бьефа значительно понизился, поплавок 8 опускается, клапан 6 открьвается, камера 5 и выпускной патрубок 4 опорожняют" ся, создавая разрежение н водонаполняемой камере 1, Равновесие си....

Номер патента: 1448341

Опубликовано: 30.12.1988

Авторы: Вахонина, Хоменко, Чистяков, Ясюков

МПК: G05D 23/19

Метки: температуры

...зависящей отвеличины выходного сигнала регулятора 7. Сигнал с выхода широтно-импульсного модулятора 8 поступает наусилитель мощности 9, на выходе которого через группы контактов 11-14 релейного элемента 5 включены секции16 и 1 7 термобатареи 15, причем приохлаждении части 16 и 17 термобатареивключены параллельно через размыкающие контакты групп контактов 11-14,а при нагреве - последовательно через замыкающие контакты тех же группконтактов. Питание на термобатареюподается от источника 10. Коммутацией групп контактов 11-14 управляетнуль-орган 4, переключение которого упроисходит в момент отсутствия токачерез термобатарею и релейный элемент 5. При этом происходит также изменение полярности тока через термобатарею.,35Устройство...

Номер патента: 1449028

Опубликовано: 30.12.1988

Авторы: Вильхельм, Фридхельм

МПК: G05D 11/02

Метки: двух, расходов, соотношения, сред, текучих

...6 и цилиндрическим корпусом 1 установлены первая 10, вторая 11 и тре" тья 12 герметизирующие перегородки, причем расстояние между герметиэирующими перегородками 11 и 12 равно расстоянию между боковьви входньии отверстиями 2 и 3, расстояние между перегородками 10 и 11 не меньше размера бокового входного отверстия 3. Между перегородками 10 и 11 расположено боковое входное отверстие 7 трубы 6 и установлен трубчатый сегмент 13, соединяющий концы перегородок 1 О и 11 со стороны внутренней поверхности цилиндрического корпуса 1.Боковое входное отверстие 7 трубы 6 моает быть выполнено в виде нескольких отверстий, распределенных по окружности трубы, причем их суммарное проходное сечение по меньшей дый смещенно друг к другу по меньшеймере три...

Номер патента: 1449970

Опубликовано: 07.01.1989

Автор: Дубиль

МПК: G05D 7/00

Метки: газа, пневматический, расхода, регулятор

...И.ЯковенкоРедактор В.Данко Техред Л.Сердюкова Корректор В.Бутяга 4Заказ 6965/47 Тираж 866 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Произцс;,-.твенно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к пневмоавтоматике, может быть использовано в хроматографах для стабилизации расхода вспомогательных потоков, например, водорода и воздухю в линиях питания нониэационно-пламенного де;ттектора и является дополнительным к авторскому свидетельству У 773578.Целью изобретения является павы О ,шение надежности,На чертеже приведена принципиальная схема регулятора.Регулятор состоит из регулятора , давления Р 1, основного...

Номер патента: 1449971

Опубликовано: 07.01.1989

Авторы: Шикалов, Шикалова, Шороп

МПК: G05D 11/00

Метки: весовым, дозатором, порционным

...35, под действием которого в его обвходы элементов И , 11 и 19 поступают запрещающие потенциалы с выхода элемента НЕ 21, то первый импульс с выхода усилителя 29 считывания через них не пройдет,В то же время на один из входовэлемента И 4 поступает разрешающий,потенциал с (п)-го выхода дешифра" 10 тора 20 и поэтому импульс, снимаемый с усилителя 29 считывания, про 20 бО 55 мотке возникает электрический сигнал,который усиливается и формируется вимпульс усилителем 37 считывания.Этот импульс устанавливает триггер12 в состояние, при котором сигналс одного из его выходов является разрешающим для элемента И 11, а потенциал с другого выхода является запрещающим для .элемента И 7. Интервалвремени между старт-импупьсом с выхода формирователя...
