G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1267368

Опубликовано: 30.10.1986

Автор: Федотов

МПК: G05D 7/01

Метки: жидкости, расхода, стабилизатор

...патрубок 2, поступает во внутренний второй цилиндр 5, далее черезотверстие 7 прямоугольной формы встенке этого цилиндра, опирающейсяна уравновешивающую пружину 6 внешний первый цилиндр 3 с отверстием 4параболической формы (точнее черездросселирующую щель, образованную врезультате совмещения отверстий) отводится в выходной патрубок 8 Постоянство расхода жидкости обеспечи-,вается тем, что величина дросселирующей щели устанавливается в зави"симости от давления во внутреннемвтором цилиндре 5.Закон истечения жидкости из отверстия описывается формулой. 67368 35Стабилизатор расхода жидкости,содержащий корпус с входным и вьходным патрубками, между которыми установлен дросселирующий орган, выполненный в виде двух телескопически установленных...

Номер патента: 1267369

Опубликовано: 30.10.1986

Авторы: Варейкис, Кобыляцкая, Поляков, Финкельштейн

МПК: G05D 7/01

Метки: расхода, стабилизатор

...выходит в выходную полость 3. Приэтом во внутренней полости 8 разрез"ного тора движение жидкости отсутствует. Поэтому между внутренней и наружной поверхностями разрезного тора 30создается разность давлений. При увеличении расхода текучей среды, проходящей через стабилизатор, растет скорость потока, проходящего между по"верхностями разрезного тора 4 и корпуса в зазоре 6, Скорость потока вовнутренней полости 8 разрезного тора1 отсутствует, следовательно растетразность скоростей между внутреннейи наружной поверхностями разрезного 40тора 4, что приводит к разности давлений, вследствие этого разрезнойтор, преодолевая силу упругости,приближается к корпусу, зазор 6 при этом уменьшается, осуществляется дросселирование потока, и расход жидкости...

Номер патента: 1267370

Опубликовано: 30.10.1986

Авторы: Линский, Скрябин

МПК: G05D 7/06

Метки: газа, расхода, регулятор

...через верхнюю 8 и нижнюю 9 части разъемного штока и соединительной муфты 10 с подвижным элементом 11 вибратора 12, Корпус 1 жестко связан через стойки 13 и основание 14 с вибратором 12. Соединительная муфта 10 фиксируется контргайкой 15. Узел настройки выполнен в виде полой втулки 16, жестко соединенной с корпусом 1 через стойки 13 и сопряженной по резьбовому соединению с настроечной гайкой 17. Между настроечной гайкой 17 и клапаном 5 установлена пружина 18. Фиксация настроечной гайки 17 осуществляется контргайкой 19.Регулятор работает следующим образом.Перед включением вибратора освобождают верхнюю часть 8 штока от муфты 10 и, вращая гайку 17, перемещают клапан 5 к седлу 4 до создания герметичности в статическом состоянии....

Номер патента: 1267371

Опубликовано: 30.10.1986

Автор: Красников

МПК: G05D 9/00

Метки: жидкости, слоя, толщины

...возможность перемещения относительно корпуса 9 задртчика. Лимб 13 микрометрического Зо винта 1 О через шестеренчатую передачу 14 соединен с валом 15, на котором закреплен блок 16 трособлочной передачи 17, трос 18 которой закреплен на станине 6 и соединен с упомя З нутым блоком 16, который связан также с пружиной 19, закрепленной относительно корпуса 9 эадатчика, Пластина микровыключателей 12 через рычаг20 соединена с датчиком толщиныслоя 2.Устройство для регулирования толщины слоя жидкости работает следующим образом,Жидкость, толщину слоя которой необходимо регулировать, поступает налоток 4 и воздействует на датчиктолщины слоя 2, в результате измененияпараметров жидкости, например вязкости, изменяется толщина слоя жидкости,протекающей по...

Номер патента: 1267372

Опубликовано: 30.10.1986

Авторы: Мельников, Рохман

МПК: G05D 9/00

Метки: авторегулятор, бьефа, верхнего, водозаборных, горных, узлов, уровня

...в закрытом положении (фиг. и 2). При этом на затвордействуют следующие силы:вес С затвора 1; сила Р гидро- статического давления воды, действующая на наклоную поверхность верхней части 2; сила Р гидростатического давления воды, действующая на вертикальную плоскость средней части 3; сила Р , гидростатического давления воды, действующая на криволинейную поверхность нижней части 4.Силами трения в горизонтальной оси 5 затвора 1 можно пренебречь ввиду их малости по сравнению с вышепееречисленными силами. Тогда для системы сил, действующих на затвор 1, в67372 5 10 15 20 25 за Э 5 40 45 50 закрытом положении имеет место следующее выражение: Р 1 гср "гср гср агсрС 1 Р 1 +Р 1те. М : М + Нгде 1, 1,г р , 1 р - соответственно расстояние до...

Номер патента: 1267373

Опубликовано: 30.10.1986

Авторы: Лундин, Мухачев, Некрасов, Пикус

МПК: G05D 9/02

Метки: жидкой, парожидкостной, поддержания, смеси, уровня, фазы

...расход отводимой жикости вследствие уменьшения суммарной площади проходного сечения отводящих труб 3, 8 и 9, что приводит к повышению уровня в емкости 1.При подъеме уровня выше конца 12 трубы 3 расход жидкости увеличивается вследствие увеличения суммарной площади проходного сечения отводящих труб 3, 8 и 9, что, в свою очередь, приводит к снижению уровня жидкости в емкости 1, Устройство автономно поддерживает уровень в заданном диапазоне по закону, который может быть изменен установкой в отводящих трубах дроссельного элемента 24.Кроме того, поддержание уровня жидкости в емкости 1 обеспечивается автономным поддержанием давления паровой фазы. При подъеме уровня выше конца 15 отводящей трубы 4 расход пара уменьшается вследствие...

Номер патента: 1267374

Опубликовано: 30.10.1986

Авторы: Калошин, Седнев

МПК: G05D 13/14

Метки: вращения, датчик, центробежный, частоты

...статическом состоянии, причем расстояние 1 между центром осей 4 качения инерционных грузов выбрано рав ным расстоянию 3 между центрами тяжести грузов 2 и 3, скобообразное профилирование которых выполнено с учетом этого условия. 1, Центробежный датчик частоты вращения, содержащий вал с укрепленной на нем платой, на которой установлены подпружиненные инерционные скобообразные, кинематически связанные между собой грузы на осях, параллельных оси вала, о т л и ч а ю щ и й - с я тем, что с целью упрощения датчика, оси инерционных грузов расположены по одну сторону плоскости диаметрального сечения вала, а инерционные грузы размещены зеркально-симметрично относительно геометрической оси, проведенной через центр вращения и середину расстояния...

Номер патента: 1267375

Опубликовано: 30.10.1986

Автор: Иванов

МПК: G05D 13/62

Метки: скорости, электродвигателя

...100-103, Сигнал "1" на выходе одного из элементов И дешифратора определяет текущий интервал, соответствующий коду числа опорного счетчика 11.Положение переднего фронта импульсов, соответствующего переходу поло 45жительной полуволны формируемого синусоидального напряжения через нуль,определяется кодом реверсивного счетчика 6. При этом два старших разрядасчетчика 6 определяют начальный ин-тервал развертки опорного счетчика11, а младшие - положение фазы внутриинтервала. Задний фронт импульса формируется со сдвигом на 7 или черездва интервала по сравнению с начальным, фронты импульсов косинусоидального напряжения формируются со сдвигом на один по отношению к синусо 75 8идальному напряжению, а моменты ихформирования определяются аналогичноВ...

Номер патента: 1267376

Опубликовано: 30.10.1986

Авторы: Белянский, Козача, Павлович, Романчик

МПК: G05D 16/06

Метки: давления, регулятор

...за порного органа 20, далее, отжимая второй обратный клапан 21, попадает в выходную камеру 19 и через первый 7 Ь 2обратный клапан 14 в ресивер, Твердые частицы, находящиеся в сжатом воздухе, оседают на фильтрующем эле. менте 15,Часть воздуха попадает в полость 13 под чувствительным элементом 4. По достижении в пневмосистеме заданного давления, на которое отрегулированы пружины 5 и 6 задания, подпружиненный чувствительный элемент 4 поднимается и перемещает вверх шток 7, при этом клапан 8 отсоединяет полость над полым поршнем 9 от атмосферы. При дальнейшем перемещении сжатый воздух иэ полости 13 через радиальное и осевое отверстия штока 7 поступает в полость над полым поршнем 9, который вместе с подпружиненным разгрузочным клапаном 10...

Номер патента: 1267377

Опубликовано: 30.10.1986

Авторы: Максимов, Сумароков, Черепов

МПК: G05D 19/00

Метки: виброиспытаниями

...широкополосный процесс вспецвычислителе 9 преобразуется ваналоговый сигнал цифроаналоговогопреобразователя 10 и поступает нааналоговый вход перемножающего цифроаналогового преобразователя 11, Ослабленный на 30-40 дБ сигнал, какуказывалось выше, поступает черезусилитель мощности 2 на катушку воз, буждения электродинамического вибростенда 1, На вибростенде 1 возбуждаются механические случайные колебания. Механические колебания стенда1 преобразуются датчиком 2 в электрический сигнал и через согласующийусилитель 3 и резистор 20 он поступает на инвертирующий вход операционного усилителя 4 в цепь обратнойсвязи которого включен перемножающии25цифроаналоговый преобразователь 5.Как отмечалось выше, в начальный момент усиление...

Номер патента: 1267378

Опубликовано: 30.10.1986

Авторы: Ахтареев, Деулин, Мерсизанов, Пластинин

МПК: G05D 23/02

Метки: терморегулятор

...4,уменьшает проход между витками пружины 8 вплоть до вхождения их один вдругой и перекрытия доступа жидкостик перепускному патрубку 3. Терморегулятор, содержащий корпусс подводящим, отводящим и перепускным патрубками, установленный междуними термочувствительный элемент,связанный с затвором регулирующегооргана, и возвратную пружину, о т -л и ч а ю щ и й с я тем, что, сцелью упрощения терморегулятора, в ЗО нем возвратная пружина выполненаконической, большее основание пружины установлено на торце перепускного патрубка, а меньшее - на затворерегулирующего органа, седлом кото рого служит торец отводящего патрубка.12673Изобретение относится к системамавтоматического регулирования темпе.ратуры охлаждающей жидкости двигателей внутреннего...

Номер патента: 1267379

Опубликовано: 30.10.1986

Авторы: Казутин, Лутаев

МПК: G05D 23/19

Метки: регулятор, температуры

...во времени нарастания базового тока блокировочных транзисторов относительно базового тока силовых транзисторов. 40Таким образом, блокировочные транзисторы открываются раньше и шунтируют соответствующие комплементарные силовые транзисторы, что предотвращает "сквозной ток".При поступлении напряжения с преобразователя сигнала 2 на оптрон 3 последний открывается и переключат тельный элемент работает следующим образом, В первую очередь, открываются блокировочные транзисторы 15, 14, которые шунтируют силовые транзисторы 19, 18 и предотвращают "сквозной ток через комплементарную .пару. После этого открываются сило 55 вые транзисторы 17, 20 и ток протекает по цепи: + источника питания 22, переход эмиттер-база силового транзистора 17,...

Номер патента: 1267380

Опубликовано: 30.10.1986

Авторы: Борисов, Разживин, Сидельников, Смирнов

МПК: G05D 25/00

Метки: затвор, оптический

...диаметру диска 5, а ширинатолщине диска 5, длина составляетне менее двух диаметров диска 5.Плоскости намотки всех обмоток электромагнитов перпендикулярны продольной оси прямоугольного параллелепипеда. Входное 2 и выходное 3 окнавыполнены соосными, при этом диаметрокон не превышает диаметра диска 5.Устройство работает следующимобразом,В исходном положении (затвор открыт) диск 5 находится в правой почертежу части внутренней полости 4,в зоне поля обмотки 7, Если положение затвора отлично от горизонтального, через обмотку 7 пропускаетсянебольшой ток, поле которого удерживает диск 5 в исходном положении нзатвор открыт. Для закрытия затворачерез обмотки 6 и 8 пропускается импульс тока, под воздействием магнитного поля диск 5 смещается во...

Номер патента: 1267381

Опубликовано: 30.10.1986

Авторы: Бобровник, Попов, Смирнов

МПК: G05D 27/00

Метки: жидкости, параметра, процесса, электрокинетического

...соединенс двигателем 11, а электроды 4 и 5через конденсаторы 12 и 13 соединены с входами 14 и 15 электронного измерительного блока, Поршень установлен в направляющей 16, имеющей отверстия 17 для прохода жидкости,Устройство работает следующимобразом,Исследуемую жидкость подают в измерительную ячейку 1 через входнойпатрубок 2. Жидкость проходит черезрадиальный зазор 8 между стенкойячейки 1 и поршнем 9, через отверстия 17 в направляющей 16 (если направляющая расположена ниже отверстия выходного патрубка 3) и выходитчерез патрубок 3. Двигатель 11 приводит в действие механизм 10 возвратно-поступательного движения, посредством которого поршню 9 сообщаетсявозвратно-поступательное движение. с частотой 3-10000 Гц.Соосное с ячейкой 1...

Номер патента: 1267382

Опубликовано: 30.10.1986

Авторы: Волков, Калачева, Млинник

МПК: G05D 27/00

Метки: аппаратами, включенными, между, нагрузки, паралелльно, распределения, технологическими

...к моменту25перехода реакции иэ одной эоны вследующую и по номеру этой зоны осуществляет прогноз максимального количества газа, которое способен переработать данный аппарат на дан 30ном катализаторе.Каждая модель 8 аппарата реали1267382 зоны реакции по длине аппарата в первом 12 счетчике осуществляется их суммирование, а во втором 13 - суммирование содержимого первого счетчика, Например, после поступления первого импульса и в первом и втором счетчике будут единицы, а после поступления второго импульса в первом будет "2", а во втором - "3" и т.д.1 ООдновременно каждый поступающий импульс от блока 7 слежения разрешает прохождение сигнала от интегратора 6 нагрузки через управляемый ключ 14 и далее через масштабирующий блок 15, где он...

Номер патента: 1267535

Опубликовано: 30.10.1986

Авторы: Истомин, Куфман

МПК: G05D 16/10, H02K 5/12, H02K 9/193 ...

Метки: вала, давления, масла, регулятор, турбогенератора, уплотнения

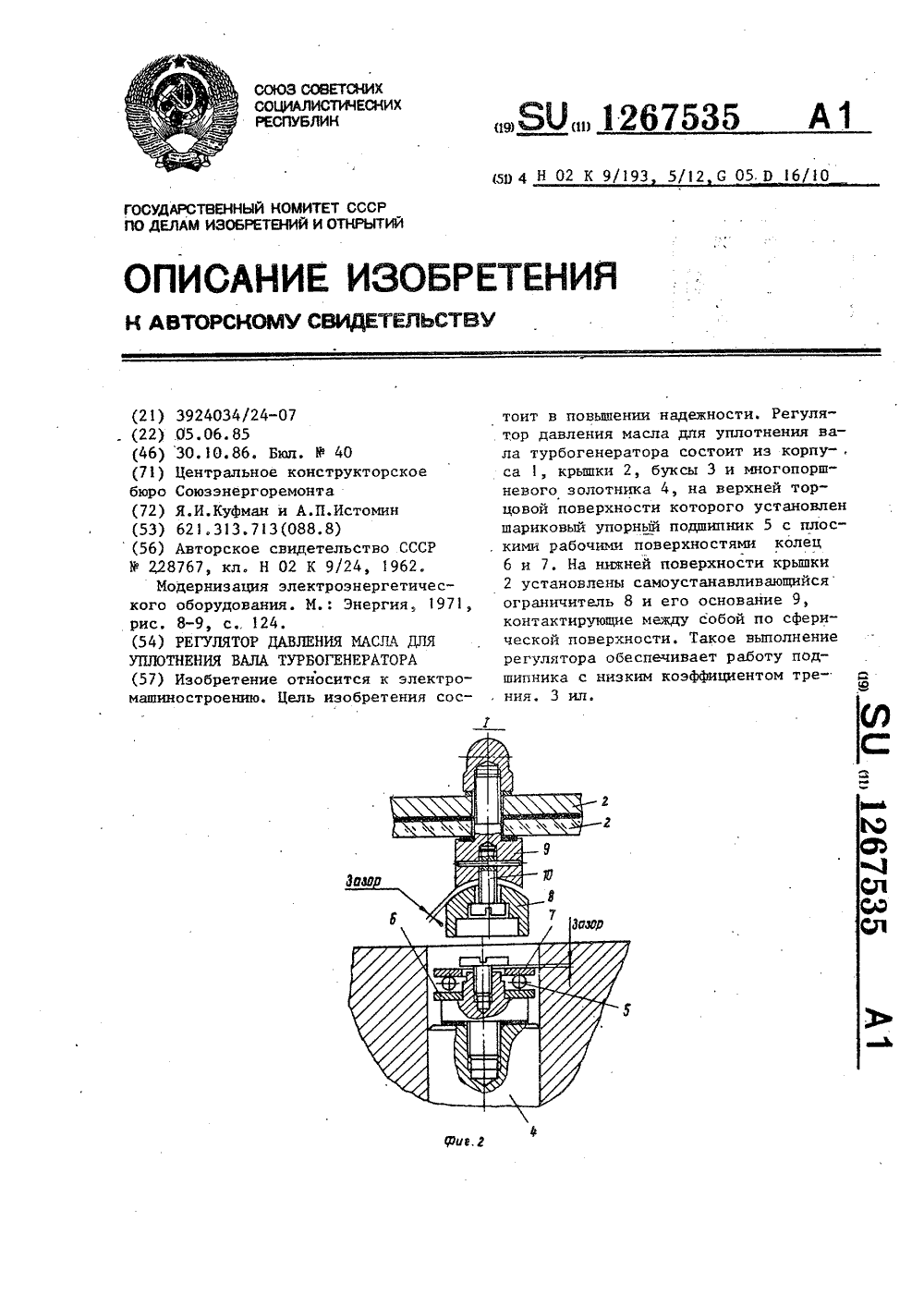

...подшипник 5 с плоскимирабочими поверхностями колец 6 и 7.На нижней поверхности крышки 2установлены самоустанавливающийся ог 30раничитель 8 аксиального хода золотника и его основание 9, контактирующие между собой по сферической поверхности. Ограничитель 8 крепитсяк основанию винтом 10, установленным с большими осевыми и радиальны- .ми зазорами, обеспечивающими возможность поворота опоры относительнооснования.Регулятор работает следующим образом.В нормальном режиме (фиг.2) регулятор работает с зазором между плоской поверхностью самоустанавливающе гося ограничителя 8 и верхним кольцом 7 шарикоподшипника 5. При остановке турбогенератора и сбросе водорода из статора (фиг,З) возникает, неуравновешенное усилие, перемещающее вращающийся...

Номер патента: 729884

Опубликовано: 07.11.1986

Авторы: Андрусенко, Вялкова, Ляпин, Рачек, Решидов

МПК: B01D 53/32, G05D 27/00

Метки: газов, процессом, электрической

...г.ужгород, ул. Проектная, 4 Изобретение относится к технике автоматизации процессов электрической очистки газов от высокоомных пылей и может быть применено в абразивной, цементной, энергетической 5 промышленности, в цветной металлургии и других отраслях промышленности. Известен способ автоматического управления процессом электрической очистки газов путем регулирования расхода кондиционирующих реагентов в зависимости от уровня удельного электрического сопротивления пыли. В качестве прототипа выбран способ автоматического управления процессом электрической очистки газов, при котором регулирование расхода реагентов производится в зависимости от знака и величины производных тока короны и напряжения в электрофильтре. Недостатком этого...

Номер патента: 1268188

Опубликовано: 07.11.1986

Авторы: Аминев, Валеев, Давлетшин, Карамышев, Репин, Толстов, Юсупов

МПК: B01D 19/00, G01F 23/30, G05D 9/00 ...

Метки: емкости, жидкости, регулятор, уровня

...2 и штоком 4. Затем свободным нажатием руки на подпружиненный каркас звездочка 11 начинает перемещаться вниз, сжимая пружину 10 до втулки 9, тяги 12 складываются вдоль оси и производится фиксация каркаса с помощью стопорного кольца, Сложенный таким образом складной поплавок 8 вместе со стаканом 6 и жестко закрепленным ка нем запорным органом5 надевается на шток 4 и по нему осуществляется посадка запорного органа5 на сливную камеру 1, после этогоснимается стопорное кольцо, пружина10 разжимается, звездочка 11 переме 5 10 15 20 25 ЗО 35 40 щается вверх и с помощью тяг 12 происходит раскрытие складного поплавка.При поступлении жидкости в емкость складной поплавок 8 начинает всплывать вверх, а.так как он и запорныйорган 5 жестко...

Номер патента: 1269101

Опубликовано: 07.11.1986

Автор: Осадчий

МПК: G05D 7/00

Метки: расхода

...него на заслонке 8закреплен дополнительный магнит 11,причем отверстие 9 соединено с коь 25мандной полостью 4, а магниты 10 и11 установлены одноименными полюсами навстречу друг другу. Заслонканагружена пружиной 12 (фиг. 1) илипружиной 12 и сильфоном 13. 30Устройство для регулирования расхода работает следующим образом,Из полости 2 высокого давления состабилизированным давлением Р рабочая жидкость через дроссель 3 поступает в командную полость 40 где взависимости от положения заслонки 8относительно сопла 5 устанавливаетсяопределенное давление Р, которое отводится в систему по стрелке (сама 40система не показана) . Заслонка. приэтом занимает такое положение, прикотором момент от давления струи,вытекающей из сопла 5, относительнооси 7 равен...

Номер патента: 1269102

Опубликовано: 07.11.1986

Авторы: Игумнов, Кудрявцев

МПК: G05D 7/01

Метки: вихревой, регулятор

...и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к пневмоавтоматике, а именно к регуляторамдавления газа,Цель изобретения - повышениебыстродействия вихревого регулятора,На чертеже представлен вихревойрегулятор.Регулятор содержит корпус 1 сцилиндрической камерой 2, канал 3входа, радиальный 4 и тангенциальный 5 каналы, упругая пластина 6,выходной канал 7, пневмотолкатель 8с поршнем 9.Устройство работает следующимобразом.В исходном положении упругая пластина 6 установлена таким образом,что давление газав каналах 4 и 5равно. Регулирование не происходит.При возрастании давления газа вовходном канале 3 выше начального значения, толкатель 8...

Номер патента: 1269103

Опубликовано: 07.11.1986

Авторы: Дорфман, Дубинский

МПК: G05D 7/03

Метки: жидкости, расхода

...Р,поступающего на исполнительный орган 11, изменяющий давление газа вкорпусе. Изменение давления Р . 1 Опроисходит до тех пор, пока оно нескомпенсирует первоначальное изменение давления Р, на входе. Приэтом расход жидкости, поступающейв камеру 4, возвращается к исходной 15величине, а соответственно и уровень Н определяющий этот расход,становится равным заданному Н, иустройство приходит в установившееся состояние. 20При увеличении (уменьшении) задания регулирующему блоку 8 уменьшается (увеличивается) его выходной сигнал Ри, следовательно, уменьшается (увеличивается), давление в газовом объеме корпуса. При этом уменьшается (увеличивается) противодавление входному потоку жидкости черезвходной патрубок 10, что приводит кего увеличению...

Номер патента: 1269104

Опубликовано: 07.11.1986

Авторы: Баранов, Винников, Тарасова

МПК: G05D 9/04

Метки: жидкости, криогенной, поддержания, уровня

...в сосуде 1 прекращается. Пузырьки пара, образующиеся на внутренних стенках сосуда 1 вследствие теплотпритоков из окружающей среды, в накопительную камеру 2 не проникают. Уровень жидкости в сосуде 1 автоматически поддерживается выше накопительнойкамеры 2. Потери криогенной жидкостиот теплопритоков через изоляцию сосу-уда 1 компенсируются поступлением жидкости из накопительной камеры 2.Постепенное выдавливание жидкости иэ накопительной камеры 2 происходит вследствие испарения некоторого количества жидкости в камере 2 от теплопритоков, обусловленных теп- ловой циркуляцией криогенной жидкости в зазорах между внутренней стенкой сосуда 1 и накопительной камерой 2. Объем жидкости замещается равным объемом пара. Количество тепла,...

Номер патента: 1269105

Опубликовано: 07.11.1986

Авторы: Цепович, Шикалов, Шороп

МПК: G05D 11/00

Метки: автоматический, весовой, дозатор, порционный

...разрешающим для элемента И 20,а потенциал с другого выхода является запрещающим для элемента И 7. Интервал времени между первым импульсом с выхода формирователя 5 импульсов и моментом установления разрешающего потенциала с выхода триггера 19 05для элемента И 20 является длитель- НОСТЬЮ ЗаДаННой ДОЗЫ Еда(ТОЧНО) и устанавливается предварительно путем перемещения преобразователя 37 вдоль звукопровода 32.Для повышения надежности работы устройства необходимо, чтобыТгидозы г)где Т - период повторения импульсов с выхода генератора 17 импульсов цикла .Импульс с выхода усилителя 31 считывания поступает на вторые входы элементов И 7 и 20. Если текущее значение измеряемого веса меньше заданной "грубо" дозы, т.е. еслиод а Т дозы 1дозы г то на входы...

Номер патента: 1269106

Опубликовано: 07.11.1986

Авторы: Генкин, Гуров, Елезов, Корнован

МПК: G05D 13/02

Метки: вибраций, гашения

...совпадает с наиболее интенсивной составляющей вибрации (как правило низкочастотной),Вибровозбудитель 1, работая в резонансном режиме, развивает силу, близкую по величине и противополож-. ную по направлению силе, действующей на защищаемый объект 2.Для гашения составляющих с меньшими амплитудами (как правило высоко частотных) используется зарезонансный, равномерный участок амплитудно- частотной характеристики вибровозбудителя 1. Необходимые амплитудные и фазовые соотношения в канале управ. ления на этих частотах блока 5 формирования компенсирующего сигналаобеспечиваются несколькими (и) полосовыми следящими Фильтрами (6, - 6 )Они рассчитаны таким образом, чтона частотах вибрации вибровозбудитель 1 воздействует на защищаемыйобъект 2...

Номер патента: 1269107

Опубликовано: 07.11.1986

Автор: Осадчий

МПК: G01P 3/487, G05D 13/14

Метки: вращения, датчик, центробежный, частоты

...9, размещенным между двумя пластинами 10 кронштейна 1, выполненными из магнитногоматериала, при этом смежные стороныпластин 10 и магнита 9 обращеныдруг к другу одноименными полюсами.Центробежный датчик частоты вращения работает следующим образом.25При вращении кронштейна 1 егооборотам соответствует определенная центробежная сила грузов 3, которая уравновешивается пружиной 8,при этом исполнительный элемент -золотник 6 - занимает определенноеположение относительно своих дозирующих каналов, которое зависит отоборотов кронштейна 1.Датчик обладает повышенной точкостью и ресурсом, так как золотник 6 при вращении кронштейна 1 также вращается, т.е. отсутствует трение покоя.Пластины 10 обеспечивают вращение 40золотника 6 и исключают его...

Номер патента: 1269108

Опубликовано: 07.11.1986

Авторы: Блувштейн, Жук

МПК: G05D 13/18

Метки: вала, вращения, датчик, скорости, центробежный, электрический

...цилиндрической поверхности корпуса 2 установлены неподвижно контакты 7 и 8, выводы которых расположены в полости 6 корпуса 2, а на торце цилиндрического стакана 2 установ лены дополнительные контакты 9 и 10,которые расположены вблизи валавращения,Корпус датчика может быть установлен на валу 11 фазного ротора 12 30асинхронного двигателя, при этомсоединенные звездой обмотки 13 егоподключают к контактам 7 и 8 регулятора, Электрический центробежныйдатчик работает следующим образом. При вращении корпуса 2, например, совместно с ротором 12 угольный порошок в полости 6 под действием центробежных сил уплотняется по периметру, что уменьшает электрическое сопротивление между контактами 7 и 8, В это же самое время вблизи оси вращения...

Номер патента: 1269109

Опубликовано: 07.11.1986

Авторы: Ермаков, Железный

МПК: G05D 16/06

Метки: газа, давления, действия, непрямого, регулятора, усилитель

...соот ветствующим расходу газа через регу-. лятор в данный момент. При увеличении давления на выходе регулятора (в камере 2 выходного давления) мембрана 11 и связанный с ней полый 50 шток 12 перемещаются вверх, сообщая камеру 3 управляющего давления через сбросной канал 13 с камерой 2 выходного давления, Управляющее давление уменьшается, вызывая перемещение затвора исполнительного устройства регулятора в сторону закрытия.При уменьшении давления в камере 2 выходного давления мембрана 11 с полым штоком 12 перемещаются вниз, перекрывая сбросной канал 13, при этом камера 3 разобщается с камерой 2, а подпружиненный двойной клапан 7,. отходя от седла 8, соединяет камеру 3 управляющего давления с камерой давления питания и изменяет, таким...

Номер патента: 1269110

Опубликовано: 07.11.1986

Авторы: Кочурин, Моисеев, Ткачев

МПК: G05D 16/06

Метки: давления, регулятор

...7. На цилиндрической поверхности подпружиненногопоршня 11 со стороны полости 14 подзаслонкой 7 выполнены три лыски 15.под углом 120 , а в полости 14 подзаслонкой 7, образованной поверхностью 16 заслонки 7, поверхностью 17подпружиненного поршня 11 (лыски 15) З 5и выступом 4 корпуса 1, расположенограничитель хода заслонки 7, выполненный в виде тел 18 качения. На заслонке 7 выполнена коническая поверхность 17, обращенная к телам 18 ка- фчения .Регулятор давления работает следующим образом.При подаче давления во входнуюполость 2 рабочий газ через фильтр 6 45поступает к уплотненному кольцом 12подпружиненному поршню 11. При достижении давления настройки пружины 10подпружиненный поршень 1 начинаетперемещаться вниз, совместно с ним...

Номер патента: 1269111

Опубликовано: 07.11.1986

Авторы: Гуськов, Козача, Павлович, Романчик

МПК: G05D 16/06

Метки: давления, регулятор

...полость 24 за подпружиненным разгрузочным клапанам, промежуточньй клапан в виде седла 25 и заслонки 26 полость 27 и, элемент 28 настройки.Регулятор давления работает следующим образом.В момент включения на накачивание (фиг. 1) сжатый воздух из компрессора подводится к входной полости 2 и через зазор между седлом 20 на перегородке 18 и затвором 21, через первый 14 и второй 5 фильтрующие элементы поступает к первому обратному клапана 13 и далее в ресивер, Твердые частицы, находящиеся в сжатом воздухе, очищаются первым 14 и вторым 15 фильтрующими элементами, Второй обратный клапан закрыт.Кольцевой бурт 9 кольцевой эластичной заслонки 10 зажат между седлом 22 и заслонкой 12, что предотвращает выход сжатого воздуха иэ полости 16 фильтрации...

Номер патента: 1269112

Опубликовано: 07.11.1986

Автор: Черепов

МПК: G05D 19/02

Метки: вибрациями, синусоидальными

...9 и интегратор 1 Опоступает на схему 11, где сравнивается сопорным сигналом и формируется сигнал ошибки, управляющий коэффициентом усиления усилителя б. Таким образом, стабилизуется уровеньвибрации на вибрационной установке,который уже не зависит от генериру. емой частоты.Сигнал с выхода генератора 12. через делитель 13 поступает в качестве опорной частоты Г, на один из входов фазового компаратора 14, на другой вход которого поступает черезпрограммируемый делитель 15 частотауправляемого генератора 16, деленная.в К раз. Сигнал ошибки с выхода компаратора 14 через фильтр .17 низкихчастот управляет частотой генератора 16, стабилизируя ее в соответствии с выражением 2, = Е, К,Задавая задатчиком 18 код навходе программируемого делителя...
