G05D — Системы управления или регулирования неэлектрических величин
Устройство для регулирования уровня в оросительном канале
Номер патента: 1070515
Опубликовано: 30.01.1984
Авторы: Агудов, Валуев, Кузикмаев, Патрушев
МПК: G05D 9/00
Метки: канале, оросительном, уровня
...закрытии затвор подхватывается потокомводы и резко закрывает выпускной 25трубопровод, вследствие чего при затопленном истечении возникает гидравлический удар,цель изобретения - упрощение конструкции, исключение гидравлическогоудара при закрытии; а также изменение усилия открытия.Поставленная цель достигаетсятем, что в устройстве для регулированияуровня в оросительном канале, содержащем водовцпуск, затвор, выполненный в виде поплавковой емкости,сообщенной с атмосферой и снабженной,входным и выходным отверстиями, сообщенными с регулируелеюм бьефом трубопроводом, иа котором размещен поплавковый клапан, затвор снабжен щитом, шарнирно соединенным с входнымпатрубком водовыпуска и связаннымжесткими тягами с емкостью.Входной патрубок водовыпуска...
Устройство для регулирования уровня раздела двух жидких сред
Номер патента: 1070516
Опубликовано: 30.01.1984
МПК: G05D 9/00
Метки: двух, жидких, раздела, сред, уровня
...регулирующий орган 6, преобразователи 7 и 8 перепада давления внапряжение постоянного тока, дели 1Изобретение относится к автоматизации производственных процессов иможет найти применение в нефтянойи нефтехимической промышленностях.Известно устройство для регулиро-. 5вания уровня границы раздела двухжидкостей, содержащее поплавок,связанный с регулирующим органом влинии отвода нижней жидкости из емкости, В этом устройстве контроль Оза положением границы раздела двух жидкостей, имеющих различную плотность, осуществляется по положению поплавка, плотность которого выбрана равной среднему значению между плотностями нижней и верхней жидкостей. При отклонении плотности окружающей среды от плотности поплавка последний перемещается вверх или...

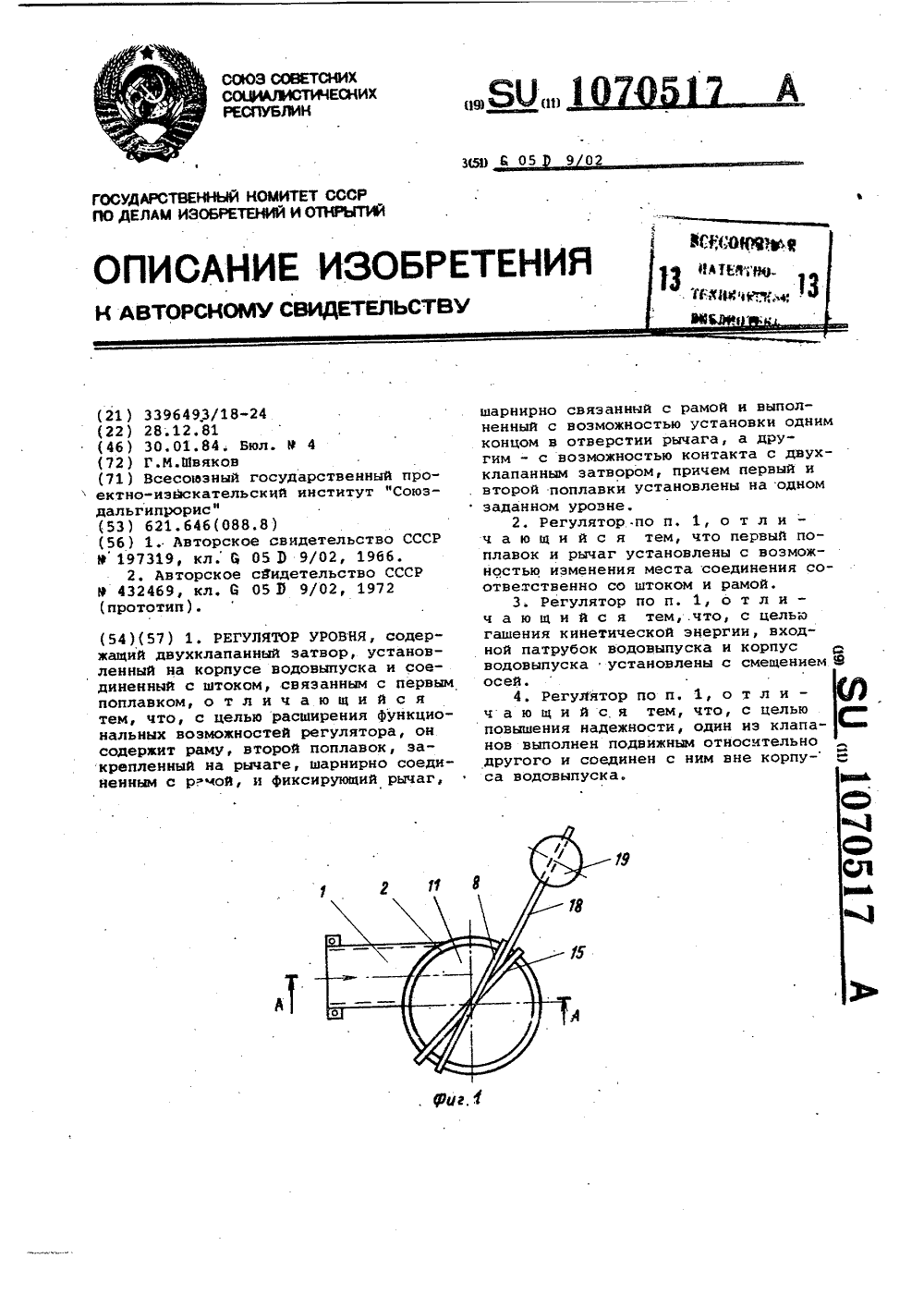

Регулятор уровня
Номер патента: 1070517
Опубликовано: 30.01.1984
Автор: Швяков
МПК: G05D 9/02
...установленныйна корпусе водовыпуска и соединенныйсо штоком, связанным с первым поплавком, содержится рама, второй поплавок, закрепленный на рычаге, шарнирно соединенном с рамой, и фиксирую-,щий рычаг, шарнирно связанный с рамой и выполненный с возможностьюустановки одним концом в отверстиирычага, а другим - с возможностью конконтакта с двухклапанным затвором,причем первый и второй поплавки установлены на заданном уровне.Первый поплавок и рычаг установлены с возможностью изменения местасоединения соответственно са штокоми рамой,Входной патрубок водовыпуска икорпус водовыпуска установлены сосмещением осей..Один иэ клапанов выполнен подвижным относительно другого и соединенс ним вне корпуса водовыпуска.На Фиг. 1 изображено...
Устройство для регулирования уровня в бьефе гидротехнического сооружения
Номер патента: 1070518
Опубликовано: 30.01.1984
Автор: Прокопов
МПК: G05D 9/02
Метки: бьефе, гидротехнического, сооружения, уровня
...перегородки 1, на верхней части которого на шарнире 2 одним концом установлена лотковая.ем. кость 3 в сторону слива, другой конец лотковой емкости установлен свободной и на нем выполнена сливная кромка 4, которая может быть выполнена гребенчатой. Лотковая емкость 3 жестко соединена с рычагом 5, который расположен в верхнем бьефе и на нем закреплен поплавковый датчик б уровня и противовес 7 (груз ). Вес груза определяется его крутящим моментом относительно шарнира 2, превосходящим крутящий момент лотковой емкость 3 с водой до уровня его сливной кромки 4 относительно того де шарнира 2. Поэтому груз 7 может быть выполнен наборным, что позволяет практическим образом подобрать нужный вес.Предпочтительно длину лотковой емкости 3 выполнять...
Регулятор уровня в гидротехнических сооружениях
Номер патента: 1070519
Опубликовано: 30.01.1984
Автор: Кибальников
МПК: G05D 9/02
Метки: гидротехнических, регулятор, сооружениях, уровня
...режиме течения воды в каналах вследствие неоднозначной функциональной зависимости уровня воды от расхода,Цель изобретения - расширение диапазона перепадов уровней и повышение точности регулятора.Поставленная цель достигается тем, что в регуляторе уровня н гидротехнических сооружениях, содержащем вертикально установленный патрубок водовыпуска с расположенным над ним колпаком, сопло Вентури, соединенное патрубками с верхним и нижним бьефами, содержится попланковый клапан, установленный на трубопроводе, сообщающем полость колпака с нижним бьефом, и груз поплавок размещенный в полости колпака над,вертикальноустановленным патрубком водоныпуска, причем сужение сопла Вентури соединено с атмосферой, вертикально установленный патрубок...
Регулятор скорости
Номер патента: 1070520
Опубликовано: 30.01.1984
МПК: G05D 13/14
...неизменном задании номинальной скорости,Поставленная цель достигается тем, что в регулятор скорости, со держащий центробежный чувствительный элемент, первый и второй узлы задания, выполненные в виде поршней со штоками, первый двуплечий рычаг, первое плечо которого установлено с возО можностью контакта со штоками первого и второго узлов задания, а второе с упором останова и с подпружиненной "стойкой, втулку со штоком, снабженным рабочей пружиной, введены второй 55 и третий двуплечие рычаги и третий узел задания, при этом первое плечо второго двуплечего рычага связано со стойкой, снабженной регулируемьы упором, а второе плечо - кинематнчески с третьим органом задания, ось третьего двуплечего рычага установлена на втулке, одно его плечо...
Устройство для наполнения и опорожнения емкости
Номер патента: 1070521
Опубликовано: 30.01.1984
Авторы: Балдин, Васильев, Владимиров, Здвижков, Касулин, Машков, Ненашев, Утямышев
МПК: G05D 16/00
Метки: емкости, наполнения, опорожнения
...9 и нормально закрытый клапан 10 подключены к источнику 11 сжатого газа, при этом их выходи 12 и 13 связаны между собой и с емкостью 14, а выходы 15 и 6 - с атмосферой. Между выходами 13 и 16 реверсивногосверхзвукового эжектора 2 и выходами 12 и 15 реверсивного дозвукового эжектора 1 установлены соответственно нормально открытый клапан 17 и нормально закрытый клапан 18, соединенные между собой и с источником 11 сжатого газа, на выходе которого установлен фильтр 19.Устройство работает следующим образом.При открытии источника 11 сжатого газа последний через фильтр 19поступает к нормально открытому клапану 9 и к нормально закрытому клапану 10, а также к нормально открытому клапану 17 и нормально закрытомуклапану 18.Нормально открытые...
Регулятор давления
Номер патента: 1070522
Опубликовано: 30.01.1984
Авторы: Боровков, Егоршин, Круглов, Щенников
МПК: G05D 16/06
...мембрану много большей клапана вызвана тем, что кла пан выполнен в ниде цельного элемента шарика ), подверженного действию напорного давления в осевом направлении, отрицательно сказывающемся на качестве работы устройства. 60Цель изобретения - повышение точности регулирования.Поставленная цель достигается тем, что регулятор давления, содержащий установленные соосно в кбрпусе 55 подпружиненный клапан с седлом и сопло с мембраной и пружиной задания,снабжен герметично закрепленным накорпусе и клапане гибким элементом,внутри которого установлена пружинаклапана, а в последнем выполнены"квозные отверстия для соединенияполости гибкого элемента с полостьюлежду клапаном и соплом.На чертеже схематично изображенрегулятор давления,Устройство...
Регулируемая упругая подвеска вибрационной машины
Номер патента: 1070523
Опубликовано: 30.01.1984
Авторы: Костогрыз, Присяжный, Фетисов
МПК: G05D 19/00
Метки: вибрационной, подвеска, регулируемая, упругая
...а также обладает всеми недостатками, характерными для пневмосистем. Поэтому оно не нашло широкого применения в промышленности,Известна упругая подвеска нибрационной машины, содержащая горизонтальные и вертикальные ленточные пружины, одни концы которыхсвязаны с подвижной рамой, снабженной вибратором и рабочей камерой,а другие концы связаны с основанием 2 . Передаточные механизмы выполненыв виде лобовых вариаторов,На фиг.1 и 2 изображена регулируемая упругая подвеска.Упругая подвеска вибрационноймашины имеет основание 1, амортизаторы 2, подвижную раму 3 с вибратором 4, рабочей камерой 5 и направляющими б, спиральную пружину 7 и ленточную пружину 8. Частьиэ них расположена вертикально,а часть горизонтально.Концы ленточных пружин 8,...
Устройство для контроля температурного режима насыпи в элеваторах
Номер патента: 1071267
Опубликовано: 07.02.1984
Автор: Бритиков
МПК: G05D 23/00
Метки: насыпи, режима, температурного, элеваторах
...26 датчиками температуры, которые размещаются по вертикали насыпи на 0,05 - 0,1 расстояния между зонами контроля температуры и соединены с блоком 2 коммутации, который подключен к блоку 3 измерения температуры. Задатчик 4 температуры подключен к блоку 6 сравнения, а задатчик 5 температуры - к блоку 7 сравнения. Выходы блока 3 соединены с входами блоков 6 и 7 сравнения, так что датчик 25 связан с блоком 6 сравнения, а датчик 26 - с блоком 7 сравнения, Выходы блоков 6 и 7 сравнения подсоединены параллельно к индикатору 8.На задатчиках 4 и 5 температуры устанавливается температура на 0,1 С выше температуры соответствующей точки контроля температуры (при величине дискретности измерения температуры 0,1 С). Входы счетчиков 11 и 13 подключены...
Способ получения удобрения с бором
Номер патента: 1071616
Опубликовано: 07.02.1984
Авторы: Архипкина, Казакова, Новиков, Овчинникова, Савиных, Федюшкин
МПК: G05D 9/02
...испольэуют промежуточный продукт производства типа шлейды И 1.Недостатком способа является то, что наряду с питательными для растений .элементами этот прадукт содержит и значительное количество ядовитых веществ (Аз, РЬ, 8).Наиболее близкйм к изобретению по технической сущности и достигаемоку результату является способ получения удобрения с бором, включающийвведение борсодержащего компонентав фосфатную часть и последующую грануляцию н сушку продукта. В качестве борсодержащей добавки в удобрения вводят буру. борат аммония, ще%очного или щелочноэемельного элеменЦель изобретения - повьааение прочности гранул и снижение слежнваемости продукта.Поставленная цель достигается тем, что согласно способу получения удобрения с бором, включающему...

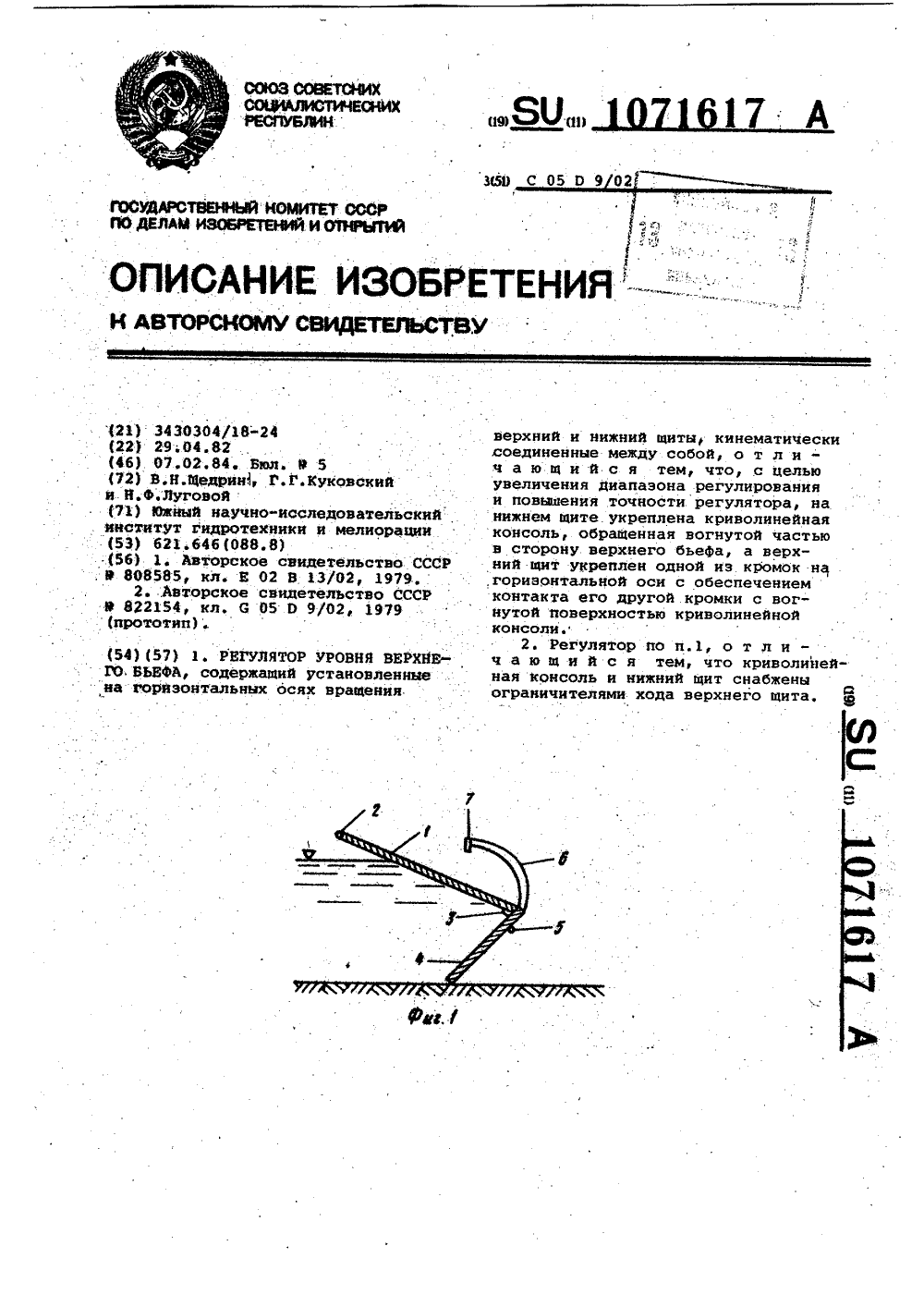

Регулятор уровня верхнего бьефа
Номер патента: 1071617
Опубликовано: 07.02.1984
Авторы: Куковский, Луговой, Щедрин
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
...из строя предусмотренограничитель 7 движения. Одновремен-.но с падением уровня воды уменьшает"ся гидростатическое давление нащиты 1 и 4 и он под действием собственного веса возвращается в исходное положение,Данное устройство позволяет уве-.личивать пропускную способностьза счет открытия отверстий междуконсолями, а также получить большойдиапазон регулирования. Регулятор60 хорошо работает при наличии в потоке как наносов так и плавника,Изобретение относится к областигидротехники и может быть использовано для поддержания постоянного уровня воды в верхнем бьефе сооруженийна каналах и водоемах.Известен регулятор уровня верхнего бьефа, который состоит иэ жесткого щита, закрепленного шарнирнона оси, к верхнему основанию которого прикреплена...
Регулятор давления турбонасосного агрегата
Номер патента: 1071618
Опубликовано: 07.02.1984
Авторы: Жуков, Полоник, Тучинский
МПК: G05D 16/10
Метки: агрегата, давления, регулятор, турбонасосного
...9 регулируемогодавления через фильтр и канал 10 споследовательно установленными в немдвумя дросселями 11 и 12. Камера 13между этими дросселями сообщена припомощи каналов 14 с отсечной кромкой 15 золотника 5 и далее черезканал 16 в корпусе 2, кольцевуюпроточку 17 и радиальные отверстия18 во втулке 1 - с рабочей полостью3 цилиндра. Рабочая полость 3 сообщена через отверстия в сервопоршне 4и установленный в нем дроссель 19с внутренней полостью 20 в корпусе 2. Полость 20 через штуцер 21соединена с входом в насос (не показан), Канал 16, а следовательно,и рабочая полость 3 через дроссель22 соединены также со штуцеромсливной гидролинии 23, сообщенной с баком. В корпусе 2 переддросселем 22 и штуцером 21 установлены фильтры соответственно...
Устройство для регулирования толщины ковра древесноволокнистых плит
Номер патента: 1072006
Опубликовано: 07.02.1984
Авторы: Кишкурно, Кузьмицкий, Станишевский
МПК: G05D 5/00
Метки: древесноволокнистых, ковра, плит, толщины
...входом сумматора,выход которого подключен к второмувходу регулятора.На,чертеже приведена функциональная схема предлагаемого устройства.Устройство содержит датчик 1веса ковра, датчик 2 влажности ковра, датчик 3 толщины Ковра, блок 4прогнозирования толщины готовойплиты,Блок 4 прогнозирования состоитиз блоков вычисления массы воды 5,для влажной плиты, массы волокна б,объема воды 7, объема влажной плиты 8, объема волокна во влажнОйплите 9, блока прогнозирования влажности готовой плиты, состоящего изтрех элементов памяти 10,11 н 12,двух сумматоров 13 .и 14 и двух умножителей 15 и 16, блока 17 вычисления массы влаги в готовой плите, блока 18 вычисления объема воды в готовой плите, блока 19 вычисления объема готовой плиты, блока 20 вычисления...
Стабилизатор расхода для многоканальных газовых пробоотборников
Номер патента: 1072007
Опубликовано: 07.02.1984
Авторы: Генович, Клюев, Матвеев
МПК: G05D 7/00
Метки: газовых, многоканальных, пробоотборников, расхода, стабилизатор
...корпусом и втулкой, что снижает коэффициент тепло- передачи.При малых скоростях газовых пото- ков в каналах втулок создается дополнительный пограничный слой между цилиндрической поверхностью канала и осевым потоком, движущимся к стабилизирующему элементу. Попытка же устранить этот отрицательный эффект за сЧет разбиения общего потока на 45 составляющие приводит к увеличению гидравлического сопротивления, влияющего на режим стабилизации расхода. Следует отметить также низкую технологичность изготовления втулок. - 50Цель изобретения - повышение точности и ВПД стабилизатора.Поставленная цель достигается тем, что в стабилизаторе расхода для многоканальных газовых пробо" 55 отборников, содержащем установленный в термостате корпус с...
Устройство для регулирования микрорасхода
Номер патента: 1072008
Опубликовано: 07.02.1984
Авторы: Карповицкий, Морозов, Смирнов
МПК: G05D 7/03
Метки: микрорасхода
...применения и повышение точности устройства.Поставленная цель достигается тем,что в устройстве для регулированияМикрорасхода передаточный механизмвыполнен,в виде двух упругих элементов, края первого из которых закреплены в корпусе, а центр соединен с одной стороны с иглой, а с другой - спервым концом второго упругого элемента, установленного перпендикулярно первому, второй конец которого 50закреплен в корпусе, а центр связанс приводом, причем рабочий прогибвторого упругого элемента Ь = 0,020,05)1, где Х - длина второго упругого элемента. 5Взаимосвязь упругих элементов и выбор величины прогиба второго упругого элемента обеспечивает безлюфто"вость и температурную однородностьпередаточного механизма, усиление по щ удельному давлению примерно...

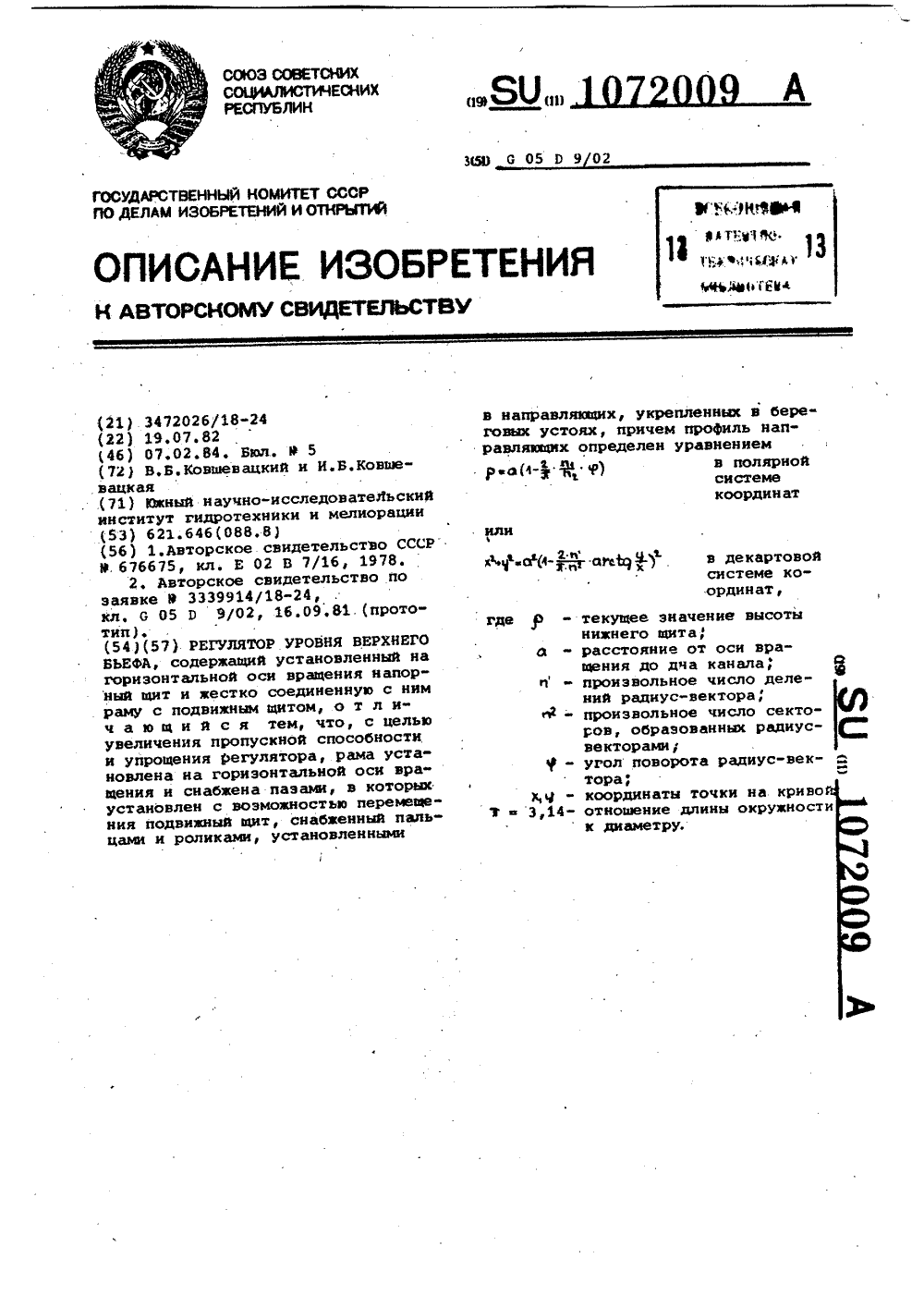

Регулятор уровня верхнего бьефа
Номер патента: 1072009
Опубликовано: 07.02.1984
Авторы: Ковшевацкая, Ковшевацкий
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
...щит и жестко соединенную с инмраму с подвижным щитом рама установлена на горизонтальной оси вращения и снабжена пазами, в которых установлен с воэможностью перемещения подвижный щит, снабженный пальцами и роликаья, установленными в направляющих, укрепленных в береговых устоях, причем проФиль направлеацей определен уравнениемр а(- .Ъ .р)в полярной системе координатилиВфнф=аО-ф Оц Й) Я в декартовойсистеме координат,РДе р текущее значение высоты нижнего щитаа - расстояние от оси вращениядо дна каналао " произвольное число деленийрадиус.-вектора,Ф- нроиэвольное число секторов,образованных радиус-вектора ми у- угол поворота радиус-векторафМ - координаты точки на кривой, Ж,14 - отношение длины окружностик диаметруеНа Фиг. 1...
Регулятор давления
Номер патента: 1072010
Опубликовано: 07.02.1984
Авторы: Зеленченок, Коган, Шатерник, Шилов
МПК: G05D 16/06
...совместно с чувствительным элементом образует каэеру, свяэаннную с выходной полостью черезобслуживаемый резервуар 123Недостатком известного регулятора является недостаточная точйостьподдержания давления рабочей средыЗ 0за клапаном в силу инерционностии нераэгруженности .клапана от вход.ного давления.Целью изобретения является повы"швние точности регулятора, -35Поставленная цель достигаетсятем, что регулятор давления, содердащий корпус с входным и выходнымканалами, между которыми установлены седло и клапан, эакреплейный иаодном конце штока, связанного с подпружиненным чувствительным элементом,рабочая полость которого соединенас выходным каналом, соцержит дополнительный корпус, в котором устанавлена мембрана, образующая с...
Способ контроля плунжерного регулятора гидростатической опоры
Номер патента: 1072011
Опубликовано: 07.02.1984
Автор: Аграновский
МПК: G05D 16/10
Метки: гидростатической, опоры, плунжерного, регулятора
...смазочного слоя, возникающая в результате воздействия нагрузки на подвижную деталь, измеряется индуктивнымдатчиком ЯНедостатками известного способаконтроля регуляторов являются отсутствие возможности контроля в полном объеме, так как диапазон возможной проверки определяется параметрами имеющейся на стенде гидростатической опоры сложность конструкции стенда, искаженность результатов контроля иэ-эа возможных отклонений параметров стендаЦелью изобретения является повышение точности и полноты контроля,а также снижение его трудоемкости. Поставленная цель достигается тем, что согласно способу контроля плунжерного регулятора гидростатической опоры, заключающемуся в подаче рабочей жйдкости под установеленным максимальным давлением через...
Автоматическая система управления жесткостью упругого элемента гасителя колебаний
Номер патента: 1072012
Опубликовано: 07.02.1984
Авторы: Андреев, Гуров, Корнован, Щербинин
МПК: G05D 19/00
Метки: автоматическая, гасителя, жесткостью, колебаний, упругого, элемента
...быстродействия,присущего замкнутым системам управлеия, и из-за наличия постоянной 40ощибки измерения фазы колебаниймассы гасителя относительно колебаИй объекта защиты. В известномустройстве измеряется сдвиг Фазмежду колебаниями объекта защиты 45.суммарнвии колебаниями объекта заафты . массы гасителя, что и приводитк пОстоянной ошибке измерения, иследовательно, управления.Целью изобретения является новыаенне качества управления,Укаэанная цель достигается тем,что автоматическая система управления жесткостью упругого элемента гаситеяя колебаний, содержащая двадатчика вибраций, первый из которыхнредиазиачен для установки на массегастейя, а второй -. на объектезащиты, усилители сигналов датчиковвибраций, фазовый детектор,. первый 60вход...
Устройство для регулирования амплитуды колебаний электромагнитного вибровозбудителя
Номер патента: 1072013
Опубликовано: 07.02.1984
Авторы: Алимходжаев, Базаров, Иванов, Халиков
МПК: G05D 19/02
Метки: амплитуды, вибровозбудителя, колебаний, электромагнитного
...цель достигается тем, что в устройство, содержащее последовательно соединенные датчик скорости рабочего органа вибровозбудителя, усилитель, трансформатор,диодный блок и однофазный мостовой инвертор, связанный выходом с вибровозбудителем, а также два выпрямителя, введены последовательно соединенные элемент сравнения и формирователь импульсов переменной скважности, а также интегратор, вход которого подключен к выходу усилителя, а выход через первый выпрямитель - к входу элемента сравнения, выход Формирователя импульсов переменной скважности соединенс входом второго выпрямителя, связанного выходом с вторым входомоднофазного мостового инвертора.На Фиг. 1 показана блок-схемапредлагаемого устройства; нафиг, 2 "...
Устройство для регулирования температуры объекта
Номер патента: 1072014
Опубликовано: 07.02.1984
Авторы: Акулинина, Говша, Колесников
МПК: G05D 23/19
Метки: объекта, температуры
...температуры объекта, и охлаждающий элемент, снабжено первым и вторым трехходовыми клапанами и вторым циркуляционным насосом, образующим с охлаждающим элементом дополнительный циркуляционный контур, связанный через первый трехходовой клапан с основным циркуляционным контуром, йричем регулятор температуры объекта подключен к нагревательному элементу, первому трехходовому клапану и к второму трехходовому клапану, установленному на сливе.Кроме того, с целью .повьыения экономичности устройства в многозонных объектах, дополнительный цирк ляционный .контур соединен .с основным циркуляционным контуром с помощью ббщих коллекторов.На фиг, 1 схематически показано устройство для регулирования температуры однозонного объекта; на фиг. 2 -...
Устройство для регулирования температуры
Номер патента: 1072015
Опубликовано: 07.02.1984
Авторы: Лопатин, Миронов, Стоголев
МПК: G05D 23/19
Метки: температуры
...с охватывающей его омическойобмоткой, дифференциальный усилигель, индикатор, преобразовательток-частота, интегратор, датчик скорости изменения температуры, элементсравнения, Формирователь импульсови тиристорный исполнительный элемент,. В этом устройстве пироэлектрический датчик является преобразователеи скорости изменения температурыв электрический сигнал на обкладкахэлектродов, установленных перпендикулярно вектору поляризации С 23,Однако в известном устройстве пироэлектрический датчик располагается вне термостатируемого объекта, что требует преобразования изменения температуры этого объекта в .изменение выходного напряжения термочувствительного моста, а его, в свою очередь, в изменение темпера-. туры пирозлектрического датчика, что...
Регулятор расхода
Номер патента: 1073752
Опубликовано: 15.02.1984
Автор: Фарафонов
МПК: G05D 7/01
...окон, особенно сохранение их точных размеров и подбора профиля кулачков,3, Регулятор по пп, 1 и 2, о тл и ч а ю щ и й с я тем, что в корпусе установлен задатчик расхода, выполненный в виде толкателя, связанного с вторым концом плоской пружины. 2Цель изобретения - повышение точности, упрощение, а также перенастройка регулятора.Указанная цель достигается тем,что в регуляторе расхода, содержащемкорпус, между входным и выходным каналами которого расположена втулкас выполненным в ней окном, над которым установлена упругая пластина,один конец которой закреплен на втулке, и элемент настройки упругой пластины, элемент настройки упругойпластины выполнен в виде плоской пружины, первый конец которой закрепленотносительно корпуса, а второй -...
Лизиметр
Номер патента: 1073753
Опубликовано: 15.02.1984
Авторы: Ефремов, Кац, Селезнев, Ядков
МПК: G05D 9/00
Метки: лизиметр
...насоса 39 соединено с измерительнои емкостью 36 трубопроводом 42 и 43 через вентиль 44 с емкостью 35 трубо -проводом 45 через вентиль 46, а такжетрубопроводом 47 с золотником 27через вентиль 48, Насос .39 трубопроводом 49 через вентиль 50 может бытьсоединен с другими скважинами,Измерительная емкость 36 сообщена с кольцевой полостью 8 посредствомпатрубка 51.Золотник 27 через вентиль 52 соединен трубопроводом 53 с резервнойемкостью 35.Лизиметр работает следующим образом.В подготовленном лизиметра заполняют резервную емкость 35 водой. Затем с помощью барабана 19 опускают дозаданного уровня датчик б и регистрируют регистратором 22 величину егопогружения, Включают питание 26 иэлектродвигатель 25 вращает насос 28,Золотник 27 срабатывает,...
Ограничитель уровня жидкости в резервуаре
Номер патента: 1073754
Опубликовано: 15.02.1984
Авторы: Грицик, Дмытрив, Пелехатый, Пискозуб, Соколов, Судит
МПК: G05D 9/12
Метки: жидкости, ограничитель, резервуаре, уровня
...самого поршня, взаимодействующего с агрессивными рабочимижидкостями; наличие в выходном патрубке сложного устройства, регулирую щего распределение выходного потока;возможность выхода из строя конструктивных элементов, в том числе и насоса, при внезапном закрытии клапана.Цель изобретения - упрощение и 60повышение надежности устройства,Поставленная цель достигается тем,что в ограничителе уровняжидкостив резервуаре, содержащем корпус спатрубком подвода жидкости и патрубком подачи жидкости в резервуар и установленным в нем первым клапаном, жестко связанным с подпружиненным штоком, установленным с возможностью контакта с фиксатором, соединенным с датчиком уровня жидкости в резервуаре, в котором установлены второй клапан, жестко...
Устройство для контроля скорости вращения вала
Номер патента: 1073755
Опубликовано: 15.02.1984
Авторы: Лисица, Литвин, Рахуба, Рекс
МПК: G05D 13/12
Метки: вала, вращения, скорости
...службы из-за наличия механически подвижных частей.Наиболее близок к изобретению потехническому решению является жидкостный центробежный регулятор, который прост по конструкции и содержитвал с укрепленным на нем резервуаром с жидкостью, в которой плаваетпоплавок, Связанный с исполнительныммеханизмом 23.Недостатком таких регуляторовявляется то; что они неприменимы приизменении своего положения относительно горизонта.30Цель изобретения - расширениеобласти применения устройств дляконтроля скорости вращения вала.Цель достигается тем, что в устройстве для контроля скорости вращения вала, содержащем резервуар сжидкостью, жестко связанный с валоми расположенный с ним сооснои датчик уровня жидкости в резервуаре,установлен кольцевой магнит...
Регулятор давления
Номер патента: 1073756
Опубликовано: 15.02.1984
МПК: G05D 16/06
...35Цель изобретения - повышение точности регулятора при работе в широком температурном диапазоне.Указанная цель достигается тем,что в регуляторе давления, содержащем корпус между входным и выходнымканалами которого расположен клапан и чувствительный элемент, выполненный из двух мембран, одна иэ которых связана с клапаном, а пространство между мембранами разделеноперегородкой с калиброванным отверстием и заполнено жидкостью, мембраны соединены между собой штоком,установленным с зазором в калиброванном отверстии,50На чертеже показан предлагаемыйрегулятор давления.Регулятор давления содержит корпус 1, между входным 2 и выходным 3каналами которого расположен клапан 554 и чувствительный элемент, выполненный иэ двух мембран 5 и б,...
Устройство для контроля и управления процессом изготовления резиновых смесей
Номер патента: 1073757
Опубликовано: 15.02.1984
Авторы: Вольнов, Ключников, Пухов
МПК: G05D 21/02
Метки: процессом, резиновых, смесей
...для получения однородной смеси.Диапазондопустимых значений мощности устанавливают следующим путем.При изготовлении смесей заданноготипа с заданными пластоэластическимии физико-механическими свойствами получают ряд характеристик мощностиэлектродвигателя смесителя, которыеотличаются друг от друга из-за нестационарного протекания процесса изготовления смеси, колебаний в свойствах исходных ингредиентов, отклонений теплового режима, колебаний во ЗОвзаимодействии ингредиентов и т.д.Совокупность этих характеристик образует диапазон допустимых значениймощности, ограниченный временнымифункциями максимальных и минимальных 35допустимых значений мощности за период изготовления смеси,Эти временные функции максимальных и минимальных допустимых...
Устройство для регулирования температуры
Номер патента: 1073758
Опубликовано: 15.02.1984
МПК: G05D 23/19
Метки: температуры
...нагреватель и симистор, управляемый однополярным напряжением, содержит конденсатор, динистор, ограничительный резистор, первый и второй диоды, управляющий электрод сисмистора подключен к его аноду через последовательно соединенные первый диод, ограничительный резистор и контактный датчик температуры и к катоду симистора через второй диод, 60 причем первый и второй диоды, подключены к управляющему электроду встречно, параллельно диодам подключен динистор, а второй диод и динистор соединены одноименными электродами, 65 причем параллельно первому диодувключен конденсатор,На чертеже представлена электрическая схема устройства.Предлагаемое устройство для регулирования температуры состоит изпослецовательно соединенных электрического...
