G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1087951

Опубликовано: 23.04.1984

Авторы: Алферов, Губайдуллин, Самохвалов, Юдкевич

МПК: G05D 23/19

Метки: многопрограммный, регулятор, температуры

...6, дешифратор 17,второй счетчик 18, одновибратор 9,триггер 20, третий счетчик 21 дели- дЭ1тель 22, элемент И 23, элемент задержки 24, переключающие элементыш25 и 26, второй элеиемт И 27, провграиинцй запоминающий элемент 28,третий элемент И 29, первый элемент вНЕ 30, пятый элемент 31, седьмой 32и восьмой 33 элементы И, четвертыйэлемент И 34, второй 35 и третийт36 элементы НЕ, шестой элемент И 37,элемент ИЛИ 38.кВлокм и узлы регулятора выполняют следующие функции. ц Блокадресации (фиг. 2) фор- ЗО иируето временной дмаграиие, представленной ма фиг. 5; следующие сиг налы на 1-5 выходах.1) адресный сигнал А 1 (выход "1"), снимаемый с разрядных выходов счетчика 21, имеющего емкость й, равную числу каналов регулирования (этот сигнал...

Номер патента: 1087965

Опубликовано: 23.04.1984

Авторы: Кокетаев, Кремер

МПК: G05D 1/02

Метки: ориентации, переменном, поле, проводов, самоходной, токонесущих, электромагнитном

...напряжение в стационарной точке, расположенной между двумя соседними узлами стоячей волны ориентирующих проводов, фиксируют изменения амплитуды напряжения в этой точке, характеризующие моменты прохождения самоходной машиной пучностей стоячей волны, и по количеству изменений амплитуд напряжения в этой точке определяют пройденный путь и местоположение самоходной машины.При этом замер изменений амплитуд напряжения в ориентирующих проводах произ водят в точке нахождения пучности стоячей волны.На фиг, 1 представлена схема устройства 4 О для реализации способа; на фиг. 2 - изменение стоячей волны; на фиг, 3 - изменение амплитуды напряжения.Способ ориентации основан на явлении изменения волнового сопротивления линей ных электрических...

Номер патента: 1087966

Опубликовано: 23.04.1984

Автор: Папенков

МПК: G05D 9/00

Метки: автоматическое, воды, подачи, резервуар

...участке водовпускного трубопровода 2, устанорлен запорный клапан 5, соединенный полым штоком 6 с подвижным элементом, выполненным в виде поршня 7, размещенным в цилиндрическои обоиме 9, жесткон нсоединенной с водовпускным трубопроводом 2. Полость 9 над поршнем 7 гидравлически связана через отверстия 10 с полостью водов пуски о го трубопровода 2, а полость 11 под йоршнем 7 заглушена и сообщена с полостью резервуара 1 через полый шток 6, при этом эффективная площадь поршня 7 выбирается меньшей, чем эффективная площадь запорного клапана 5, исходя из условия максимального сниженияпротивоусилия мембраны регулировочного узла, управляющей закрытием запорного клапана. Таким образом возможно на порядок снизить противоусилие,...

Номер патента: 1087967

Опубликовано: 23.04.1984

Автор: Башмакова

МПК: G05D 9/02

Метки: воды, гидротехнических, сооружениях, уровня

...надежности устройства.Поставленная цель достигается тем, чтов устройстве для регулирования уровня воды в гидротехнических сооружениях, содержащем расположенную между верхним и 40нижним бьефами водовыпускную трубу,на выходном патрубке которой установленакамера, разделенная мембраной на сообщенные иежду собой подмембранную камеру и надмембранную камеру, снабженнуюсливным каналом, перекрываемым поплавковым клапаном, верхняя часть камерызаглушена и установлена ниже уровня верхнего бьефа и выше уровня нижнего бьефа,а мембрана установлена с возможностьюперекрытия выходного патрубка водовыпускной трубы.На чертеже изображено устройство длярегулирования уровня воды в гидротехнических сооружениях, общий вид.Устройство для регулирования...

Номер патента: 1087968

Опубликовано: 23.04.1984

Авторы: Кибальников, Трифонов

МПК: G05D 9/02

Метки: воды, каналах, минерализации, оросительных, регулятор

...жестко соединен с плавающей емкостью, причем торец входного патрубка расположен ниже уровня воды.Часть входного патрубка выполнена из гибкого материала с плотностью воды.На фиг. 1 изображен регулятор в закрытом положении в сечении по продольной оси трубчатого водовыпуска; на фиг; 2 один из вариантов комбинирования датчика .чииерализации и датчика уровня верхнего бьефа.Регулятор включает водовыпуск 1, водонаполняемый затвор 2 из гибкой оболочки,15 20 25 30 35 40 полость которой сообщена с верхним 3 и нижним 4 бьефами оросительного канала соответственно патрубками входным 5 и выходным 6. В регулируемой среде (верхнем бьефе 3) расположена плавающая емкость 7 с патрубком 8, наполненная водой с требуемой минерализацией.При комбинировании...

Номер патента: 1087969

Опубликовано: 23.04.1984

Авторы: Беляева, Глебов, Крылов, Трифонова, Щедровицкий, Ярошевский

МПК: G05D 9/12

Метки: сигнализатор, уровня

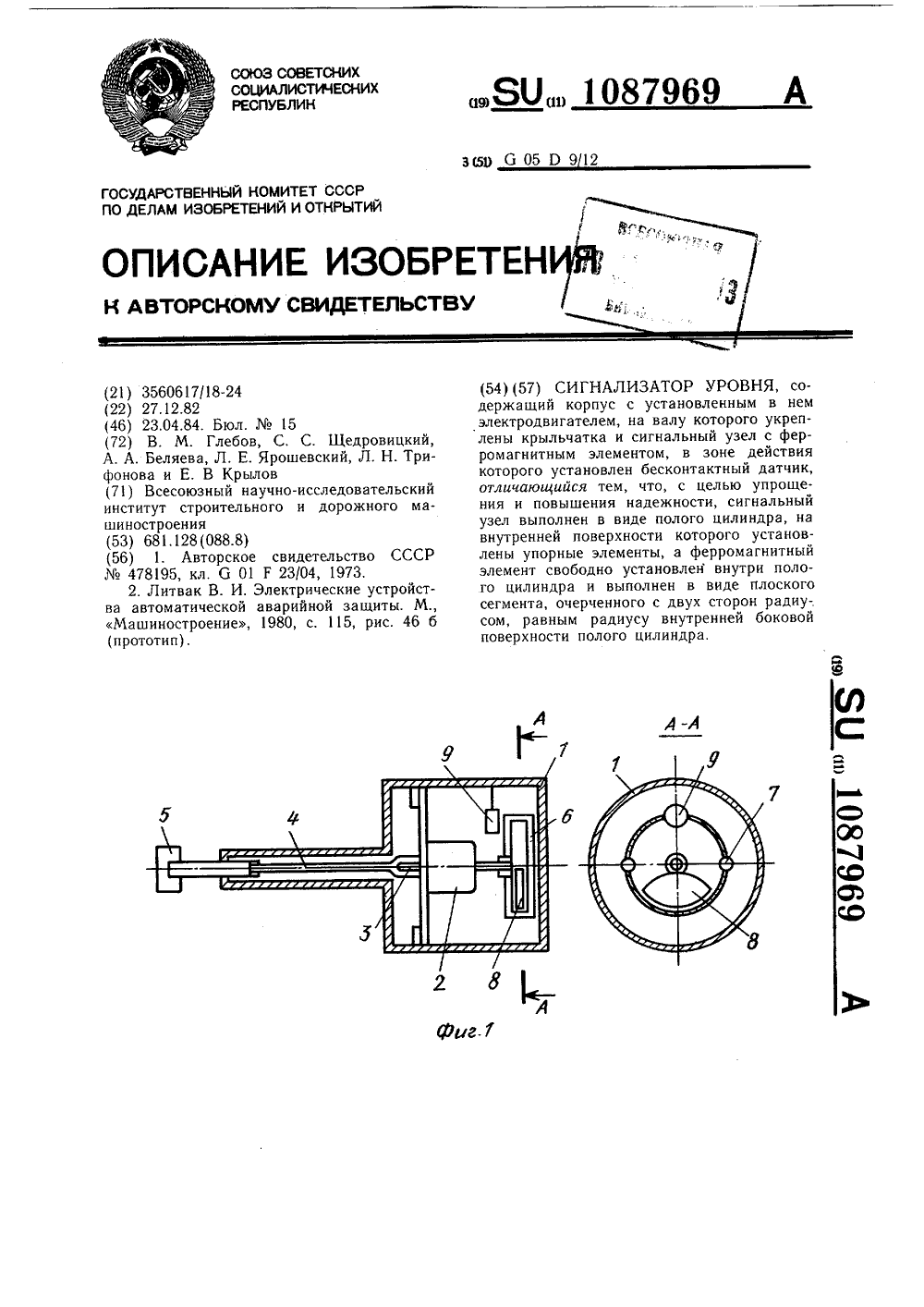

...повышение надежности.Поставленная цель достигается тем, что в сигнализаторе уровня, содержащем корпус с установленным в нем электродвигателем, на валу которого укреплены крыльчатка и сигнальный узел с ферромагнитным элементом, в зоне действия которого установлен бесконтактный датчик, сигнальный узел выполнен в виде полого цилиндра на внутренней поверхности которого установлены упорные элементы, а ферромагнитный элемент свободно установлен внутри полого цилиндра и выполнен в виде плоского сегмента, очерченного с двух сторон радиусом, равным радиусу внутренней боковой поверхности полого цилиндра.На фиг. 1 показан сигнализатор, общий вид; на фиг. 2 - то же, электрическая схема; на фиг. 3 - то же, пример установки на объекте,Си гнал изатор...

Номер патента: 1087970

Опубликовано: 23.04.1984

Авторы: Корнышов, Перетятько

МПК: G05D 13/04

Метки: настройки, оборотов, предельных, регулятора, турбомашины

...гайку, а также датчик перемещениябойка и нагружающий элемент, последнийвыполнен в виде стакана, установленного горловиной в диаметральном отверстии валаи имеющего на дне штуцер, причем внутристакана размещен сильфон, один торец которого герметично соединен с дном стакана,а на другом торце укреплен элемент с осевым отверстием, в котором расположен шток,один конец которого снабжен площадкой,контактно связанной с бойком, а в свободном конце штока выполнен канал, выход 4 Окоторого обращен в камеру сильфона, авход расположен в торце штока соосно сканалом штуцера.Горловина стакана установлена на резьбовом соединении,При настройке регулятора необходимоеположение регулировочной гайки регулятора определяют по величине давления всиловой...

Номер патента: 1087971

Опубликовано: 23.04.1984

Авторы: Вашкурак, Криль, Пистун, Теплюх

МПК: G05D 16/00

Метки: газа, газоанализаторе, давления, стабилизации

...систем стабилизации давЛения питания газоанализаторов на вакууме. В предложенном устройстве регуляторы абсолютного давления включены последовательно по отношению к источнику вакуума и при любых соотношениях сопротивлений элементов оно работает стабильно. Одновременно повышается точность измерения газоанализатора за счет повышения точности стабилизации давлений анализируемой среды на входе и выходе газо- анализатора,45 50 55 На чертеже представлена принципиальная схема устройства.Устройство содержит газоанализатор 1, дроссель 2, линию 3 подвода анализируемой среды в газоанализатор, регулятор 4 абсолютного давления до себя, установленный на линии 5 отвода анализируемой среды из газоанализатора. Линия 3 подвода соединена через регулятор 6...

Номер патента: 1087972

Опубликовано: 23.04.1984

Авторы: Бакурадзе, Бекошвили, Сикмишвили, Чхаидзе

МПК: G05D 16/06

Метки: автомобилей, газобаллонных, давления, регулятор

...установлен первый клапан, кинематически связанный с первой мембраной, и с полостью второй ступени с первым выходным каналом н регулировочным винтом второго клапана, соединенной с полостью первой ступени через второй клапан, связанный через рычаг со штоком, расположен. ным между второй мембраной и мембраной разгрузочного устройства, полость которого соединена с вторым выходным каналом, полость разгрузочного устройства и полость 25 второй ступени соединены между собой иерепускным клапаном, подпружиненным в сторону полости второй ступени.Шток выполнен с пазами для фиксацииположения рычага второго клапана.Рычаг второго клапана снабжен баланЗ 0 снровочными ;ротивовесами.На фиг. 1 изображен регулятор, общийвид; на фиг. 2 - рычаг второго...

Номер патента: 1089062

Опубликовано: 30.04.1984

Авторы: Грин, Дмитриев, Катруш, Колодяжный, Лапшина, Миркин, Рябов, Чопяк

МПК: C02F 3/02, G05D 27/00

Метки: аэротенка, работой

...механизма 12 изменяет проток через аэротенк до достижения заданной степени очистки.Датчик 13 берез регулятор 14 воздействует на расход воздуха, подаваемого в аэротенк, посредством исполнительного механизма 15.Сигналы от расходомера 16 и вторичного прибора 10, измеряющего концентрацию загрязнений, поступают на логический блок 17, которые осущест" вляют изменение подачи реагента (например, активного ила или химичес 1089062Изобретение относится к автоматическим системам управления процессомочистки сточных вод, в частности кустройству для автоматического управления работой аэротенка, и может 5быть использовано в водоподготовкеи микробиологической промьппленности.Известно устройство для автоматического регулирования работы...

Номер патента: 1089079

Опубликовано: 30.04.1984

Авторы: Алешечкин, Гузова, Ханукаев, Чернер

МПК: G05D 27/00

Метки: антибиотиков, жидкостной, производстве, процессом, экстракции

...рН, расхода смеси в головной экстрактор, перепада давления и мутности экстракта. Выходы датчиков й и 9 связаны с входами делителя 11, сигнал с выхода которого поступает в виде корректирующего сигнала на вход регулятора 12, вто.рой вход которого связан с датчиком 8, Выход регулятора 12 связан с переключателем 13, второй вход последнего подключен к элементу 14 сравнения, который подключен к датчику 10 мутности.На входы регулятора 15 соотношения поступают сигналы от датчиков 6 и 5 расходов бутилацетата и натив- ного раствора.Сигналы от датчиков 4 и 5 расхода кислоты и расхода нативного раствора поступают в регулятор 16 соотношения, корректирующим сигналом для которого является сигнал от регулятора 17 рН аннеси.Клапаны 18-20...

Номер патента: 1089553

Опубликовано: 30.04.1984

Авторы: Ефремов, Кац, Панин, Селезнев, Шульманович

МПК: G05D 9/00

Метки: лизиметр

...связанным с блоком измерения 60 уровня и расхода, в основании монолита установлена перфорированная перегородка, соединенная посредством жесткой связи, проходящей через монолит, с весоизмерительным приспособ лением, а кольцевая полость снабженасредством для снятия в ней давления.При этом жесткая связь перфорированной перегородки и весоизмерительного устройства выполнена в видестойки, проходящей по оси монолита.лВесоизмерительное устройство выолнено в виде траверсы, закрепленнойна корпусе лиэиметра, и пружинногодинамометра, жестко соединенногоодной тягой с закрепленной на стой"ке.серьгой, а другой тягой в с тра-.версой и .снабженного силовыморганом, а серьга установлена наней посредством резьбового соединения,Кроме того, траверса...

Номер патента: 1089554

Опубликовано: 30.04.1984

Авторы: Комилов, Самадов, Хан

МПК: G05D 9/02

Метки: наносов, поддержания, промывки, уровня

...17. Выходной патрубок П-образного трубопровода снабжен сливными отзерстиягли 18,Устройтзо для поддержания уровня и промывки наносоз работает следуюцим обрэ.зом.При отсутствии воды в канале секторный затвор 2 под весом емкости 4 и противовеса б закрывает промывное отверстие 1. При этом г 1 ервый клапан 10 под весом первого датчика 8 Уровня и второй клапан 14 под весом Второго да.тчика 12 уровня упираются на Входную и выходную кромки П-образного трубопровода 7,. причем отверстия 15 И 18 в Выходной с 1 астЯХ П-Образного трубогрозода открыты. По мере ;1 остуг 1 пения воды в канал, если Она ЧИСТс 1 Я, И КОГДа ЕЕ УРОБЕНБ В Канале 11 рсзысит П-образный трубопро- ВОД 7 у золау ПРсхОДЯ чеРез ОтвеРстияи 16 во входной и Отверстия 18 в В"ХОДНОЙ...

Номер патента: 1089555

Опубликовано: 30.04.1984

Авторы: Корнышов, Перетятько

МПК: G05D 13/04

Метки: настройки, оборотов, предельных, регулятора, турбомашины

...предельных оборотов турбомашины, содержащем датчик переме щения, звено захвата, силоизмерительный и нагружающий элементы, силоизмерительный элемент содержит подпружиненный шток, одним концом связанный со звеном захвата,а другим соединен - нйй через диэлектрическую втулку с контактной мембраной, входящей в электрическую цепь сигнализации, а нагружающий элемент выполнен в виде неподвижной рамы, связанной с корпу сом силоизмерительного элемента посредством резьбового соединения,На чертеже показана схема устройства.В корпусе 1 силоизмерительного элемента установлен шток 2, нагру- женный пружиной 3 с помощью установочной гайки 4. Шток 2 одним концом через звено захвата 5 соединяется с бойком б регулятора, нагруженного пружиной,7,...

Номер патента: 1089556

Опубликовано: 30.04.1984

Авторы: Белов, Виноградов, Коломиец, Петухов

МПК: G05D 19/02

Метки: виброколебаний

...выражения с учетом формулы (2) получим Принимая во внимание, что, как правило, .а у 40, и используя (б), запишем 35 у (8) т.е. уровень колебаний У определяется глубиной обратной связи, а влияние изменения коэффициентов передачии Ь(о) на уровень вибрации снижается компрессором в (1+а) раэ. Эффективный диапазон регулирования устройства определяется диапазоном изменения коэффициента передачи объекта управления Ь(М), который может бить сжат устройством без смещения рабочей точки компрессора в область насыщения, где возможны периодичес кие режимы и потеря устойчивости регулирования.50Проводим сравнительный анализ предлагаемого и известных устройств с точки зрения эффективного диапазона регулирования.Для устройства 1) о(=0 и уровень 55...

Номер патента: 1089557

Опубликовано: 30.04.1984

Авторы: Кривич, Кулик, Прокофьев

МПК: G05D 23/19

Метки: регулятор, температуры

...объекта, усилившись усилителем-ограничителем 4, переведет его в режим ограничения, разомкнув тем самым второй контур регулирования. Первый контур получив управляющее воздействие, равное установленному уровню ограничения усилителя-ограничителя 4 отработает его так, что разность сигналов термодатчиков 3 и 9 станет равной выходному сигналу1089557 11 + тР ф Отсюда 1ПЗ ПФТ.р усилителя-ограничителя 4. Объект начнет, например, разогреваться, однако пока температура объекта не достигнет заданного значения, на выходе усилителя-ограничителя 4 будетподдерживаться постоянный сигнал,По этой постоянной команде первыйконтур будет изменять мощностьнагревателя 8 так, чтобы разностьтемператур между температурой нагревателя и температурой объекта...

Номер патента: 1089558

Опубликовано: 30.04.1984

Авторы: Вишневский, Недбаев, Петренко, Тетеля, Усенко

МПК: G05D 23/30

Метки: термостат

...к источнику питания через балластный, резистор, причем по крайней иере одна из сек" ций не связана с поверхностью диэлектрического теплоизолированного стакана.На чертеже представлен предлагаемый термастат. Термастат содержит диэлектрический теплоизолированный стакан 1, в " котором установлены плоскопараллельные электроды 2,. выполненные из отдельных разделенных изоляций 3, балластные резисторы 4, источник 5 питания. В свою очередь, источник 5 питания подключен к блоку 6 управления, соединенным с датчиком 7 температуры. Термостатируемый объект 8 находится в тепловом контакте с одним из электродов 2 и размещен в термостатируемой камере 9. Межэлехтродное пространство частично заполнено электропроводныи порошком 1 О.Термастат...

Номер патента: 1090680

Опубликовано: 07.05.1984

Авторы: Банников, Ермоленко, Ковалев, Линник, Федотов, Шкодкин

МПК: G05D 7/00

Метки: жидкого, навоза, подачи

...содержащее камеру с входными выходными патрубками и регулирующий орган, содержит перегородку,установленную под входным патрубком 65 и раЗделяющую камеру на отсеки, вкаждом иэ которых установлен выходной патрубок, чистики, установленныев выходных Патрубках, контактныйдатчик уровня в каждом отсеке, электромагнитный привод, выполненный ввиде сердечника и обмотки, включенной в цепь питания через контактыдатчиков уровня, и передаточный механизм, выполненный в виде связанной ссердечником электромагнитного привода подпружиненной втулки, в которойрасположен подпружиненный. шток, ивключенных в цепь питания обмоткиконтактов, один иэ которых связан сподпружиненной втулкой, а другойс подпружиненным штоком, связаннымчерез рычаги с чистиками,...

Номер патента: 1090681

Опубликовано: 07.05.1984

Авторы: Арманд, Горохов, Грызенков, Устинов

МПК: G05D 23/19

Метки: температуры

...импульсы от генератора 19, На 15 Устанавливается в исходное сос 5установочный вход счетчика 21 по- тояние, запрещающее прохождениедаются импульсы в . Импульсы вс фор- импУльсов Е 1 через первый элементмируются каждый раз, когда амплиту- И 1 б. Триггер 15 устанавливается вда питающего напряжения сети равна состояние, разрешающее прохожцениенулю, Каждый импульс кэ последова импУльсов Г 1 прн С ст е И =10этельности в .устанавливает в счетчи- Таким образом, от момента включеке 21, заранее выбранное Фиксирован- ния до момекта достижения заданнойное число. Последовательность им- температуры на счетный вход реверсивпульсов й от генератора 19 вычита- ного счетчика 9 не поступают импуль.етсяиз фиксированного числа, за сц с генератора 5...

Номер патента: 1091128

Опубликовано: 07.05.1984

Авторы: Кузьмин, Прищеп, Рычков

МПК: G05D 9/00

Метки: вод, первичного, процесса, разделения, сточных

...второй вход элемента блокировки соединен с первым сигнализатором уровня.На фиг. 1 изображена система, общий вид; на фиг. 2 - структурные схемы блоков программатора. и управления.Система содержит резервуар 1 для35 сточных вод, насос 2 иерекачки сточной воды, распределитель 3 с отходящими от него трубопроводами 4 подачи сточной воды, осветленной воды и40 слива осадка в отстойники 5, исполнительные органы (автоматические заслонки 6) с электроприводом 7, испол" нительные механизмы (задвижки) 8, ре 45 зервуар 9 для осадка, насос 10 перекачки осадка, программатор 11, блоки 12 управления, датчики 13 уровня осадка, регуляторы 14, первый сигна-. лизатор 15 уровня, регуляторы 16 откачки осадка датчики 17 концентра"Ф50 ции взвешенньЫ веществ...

Номер патента: 1091129

Опубликовано: 07.05.1984

Автор: Кибальников

МПК: G05D 9/02

Метки: бьефах, воды, гидротехнических, регулятор, сооружений, уровня

...ним колпаком, полость которогосообщена через отверстие с атмосферой45и установленное между верхним и нижним бьефами сопло Вентури, .сужениекоторого соединено с полостью колпака трубкой, к соплу Вентури присоединены входной и выходной патрубки,причем торец входного патрубка расположен на заданной отметке уровняверхнего бьефа, а на выходном пат. рубке установлен клапан, связанный споплавковым датчиком уровня нижнегобьефа,55На чертеже изображен регуляторуровня воды в бьефах гидротехничес.ких сооружений. Регулятор уровня воды содержит водослив 1 и расположенный над ним колпак 2 с отверстием 3, соединяющим полость колпака 2 с атмосферой, сопло 4 Вентури, соединенное натрубком 5 с верхним бьефом и патрубком 6 с нижним бьефом. К концу...

Номер патента: 1091130

Опубликовано: 07.05.1984

Автор: Сапожников

МПК: G05D 9/02

Метки: воды, гидротехнических, поддержания, сооружениях, уровня

...дне сильфонной камеры, закрепленном неподвижно, а в дне поплавковой камеры выполнено отверстие, накотором размещен соосно водовыпускной трубе затвор.На чертеже изображено предлагаемоеустройство,Устройство содержит водовыпускнуютрубу 1,которая через сильфон 2 соединенас седлом З,выполненным в виде полого .цилиндра. Над водовыпускной трубой1 установлен соосно с ней затвор 4в виде полого кольца, внутри которого размещено уплотнительное кольцо5, выполненное иэ упругого материала. Устройство содержит поплавковуюкамеру 6, в дне которой выполненоотверстие 7, на котором установлен .затвор 4. Поплавковая камера 6 соединена с сильфонной камерой 8, сообщенной с атмосферой отверстием 9,выполненным в дне 10 сильфонной камеры. К седлу 3 жестко...

Номер патента: 1091131

Опубликовано: 07.05.1984

Авторы: Бочкарев, Рудомин

МПК: G05D 9/02

Метки: воды, уровня

...быстродействия устройства и расширение области применения,Поставленная цель достигается тем, что в устройстве для автоматического регулирования уровня воды, содержащем установленный на водовыпуске затвор, воздухопровод и поплавковый клапан, затвор выполнен в виде сильфона, один торец которого закреплен на водовыпуске, а другой снабжен упорным кольцом, укрепленным на трубе, установленной с возможностью перемещения вдоль водовыпуска, на боковой стенке сильфона размещена кольцевая полость, один из торцов которой укреплен на водо- выпуске, а другой торец выполнен в виде кольцевой мембраны, укрепленной на упругом кольце, причем кольцевая полость сообщена одним из воздухопроводов с источником вакуума, на другом воздухопроводе...

Номер патента: 1091132

Опубликовано: 07.05.1984

Автор: Эйсмонт

МПК: G05D 16/06

Метки: давления, регулятор

...выполненный в виде стакана с установленной в нем с возможностью30 перемещения перегородкой, жестко соединенной с вторым штоком и разделяющей стакан на две полости, одна из которых соединена с выходным патрубком, а другая заполнена жидкостью, второй чувствительный элемент, расположенный в камере управления, связанный со сторым штоком. При изменении температуры окружающей среды изменение объема термокомпенсатора ведет к равноценному изменению объема камеры управления 2 . 40 в виде стакана с установленной в нем с возможностью перемещения перегородкой, жестко соединенной со вторым штоком и разделяющей стакан на две полости, одна из которых соединена с выходным патрубком, а другая заполнена жидкостью, второй чувст. вительный элемент,...

Номер патента: 1091133

Опубликовано: 07.05.1984

Авторы: Арзуманов, Коллегин, Штин

МПК: G05D 16/06

Метки: газа, давления, регулятор

...от точностных характеристик регулятора. Предохранительная пружина служит не только передаточным звеном в цепи перемещений рычагов узла сигнализации, но и позволяет предотвратить выход из строя сигнализирующего устройства при перемещении рычагов (сверх допустимой величины) после выдачи сигнала сигнализирующим устройством.На чертеже схематически изображен регулятор давления газа.Регулятор состоит из корпуса 1 с входной 2 и выходной 3 полостями, регулирующего органа, состоящего из седла 4 и клапана 5 с пружиной б, штока 7 с чувствительным элементом 8, пружины 9 задания, поджимаемой узлом настройки в виде регулировочного винта 10, узла сигнализации, состоящего из первого рычага 11, передающего перемещение штока 7 через второй, третий,...

Номер патента: 1091134

Опубликовано: 07.05.1984

Авторы: Ильин, Кастальский, Махмудбеков, Ушаков

МПК: G05D 16/06

Метки: газа, давления, регулятор

...клапанов, на жестком торце сильфона в надсильфонной полости дополнительно установлена втулка, во внутренней полости которой, сообщенной с входной полостью, размещен дополнительный сильфон, подвижный торец которого связан с толкателем, установленным с возможностью контакта с основным и дублируюцим клапаном, причем ход дополнительного сильфона равен сумме хода дублирующего клапана и зазора между толкателем дополнительного сильфона и дублирующим клапаном.На чертеже изображен регулятор давления газа, общий вид. 40 45 50 55 Регулятор давления газа содержит корпус 1 с входной 2, выходной 3 и надсильфонной 4 полостями с размещенным в нем чувствительным элементом в виде сильфона 5 с жестким торцом 6, связанным с регул ировоч ной...

Номер патента: 1091135

Опубликовано: 07.05.1984

Автор: Валтусов

МПК: G05D 16/10

Метки: давления, регулятор

...между рабочей и сливной полостями, седло которого выполнено в подпружиненном поршне, а другой конец - с вторым клапаном, установленным между каналом входа и рабочей полостью, и седло второго клапана, в рабочей полости установлен полый поршень, связанный с приводом осевого перемещения, и снабженный буртиком, образующим с корпусом две камеры, первая из которых соединена первым кана 3. Регулятор по п, 1, отличающийся тем, что, с целью демпфирования колебаний, в первом и втором каналах установлены дроссели. лом с каналом входа, а вторая - вторым каналом с рабочей полостью, причем подпружиненный стержень установлен внутри полого поршня, в котором выполнено сед ло второго клапана.Кроме того, торцовые площади буртикаполого поршня равны...

Номер патента: 1091136

Опубликовано: 07.05.1984

Автор: Баймуханов

МПК: G05D 23/19

Метки: температуры

...электродом тиристора 1. 5 О 15 20 25 30 35 40 Транзисторы 5 и 6 эмиттерами соединены между анодом динистора 8 и катодом тиристора 1. База транзистора 5 соединена с коллектором транзистора 6, база которого соединена с коллектором транзистора 5. Между базой и эмиттером транзистора 5 включен гасящий резистор 9, а между базой и эмиттером транзистора 6 - гасящий резистор 10.Терморезистор 11 включен между базами транзисторов 5 и 6 и установлен в рабочем объеме нагревателя 2.В случае использования терморезистора с положительным температурным коэффициентом он включается между эмиттером и базой транзистора 5 либо 6, а между базами транзисторов 5 и 6 включается резистор.Устройство для регулирования температуры работает следующим...

Номер патента: 1091137

Опубликовано: 07.05.1984

Авторы: Гофман, Худяков

МПК: G05D 23/19

Метки: испытаний, проведения, тепловых

...в реальных условиях эксплуатации объекта.При этом, заданный и фактический градиенты температуры можно определять по осредненным сигналам текущих значений температуры на корпусе объекта и на фиксированном расстоянии от корпуса объекта.На чертеже приведена схема регулирования, реализуюшая способ.Схема регулирования содержит задатчик 1 температуры корпуса объекта (к, задатчик 2 температуры воздуха на фиксированном расстоянии В от корпуса объекта (в, блок 3 определения текущего значе 5 1 О 15 20 25 30 35 40 45 50 55 ния, задаваемого градиента температуры ргали (з, суммирующий усилитель 4, исполнительный орган 5 нагрев - охлаждение, термобарокамера 6, объект 7 испытаний, дат. чик 8 температуры корпуса объекта, датчик 9 температуры на...

Номер патента: 1091138

Опубликовано: 07.05.1984

Авторы: Залкин, Тумилович

МПК: G05D 23/19

Метки: программный, регулятор, температуры

...19 скорости с источником 6 постоянного напряжения, а через диод 20 - с выходом усилителя 14 канала 15 скорости. Генератор 18 содержит интегратор 21, состоящий из усилителя 22 и интегрирующей ем кости 23, и масштабирующий инвертор, состоящий из усилителя 24 и резисторов 25 и 26.Регулятор работает следующим образом.При изотермическом режиме выходное напряжение моста 1 близко к нулю. На выходе усилителя 8 имеется некоторое положительное напряжение, которое через блок 11 управления управляет углом отсечки силовых тиристоров регулирующего органа 12, меняя тем самым эффективное напряжение на нагревателе 13 в зависимости от величины отклонения температуры, За.счет этого температура объекта регулирования поддер, живается постоянной,На...
