Номер патента: 1043602

Опубликовано: 23.09.1983

Авторы: Дейнеко, Сергеева

МПК: G05D 7/01

Метки: расхода, регулятор

...постоянного расхода воздуха, так как пружина имеет линейную характеристику, а незначительное изменение ее диаметра из-за З 5 незначительного угла поворота конца пружины, взаимодействующего с заслонкой, не обеспечивает необходимого повышения жесткости.Цель изобретения - повышение точ О ности регулятора расхода воздуха.Эта цель достигается тем, что регулятор расхода, содержащий корпус, в котором расположены заслонка, установленная на оси, и пружина зада ния, размещенная на стержне, снабжен трехзвенным шарнирным механизмом, концы которого соединены соответст" венно жестко с осью и шарнирно - с корпусом, а промежуточный шарнир, ближайший к шарнирной связи с корпусом, соединен со стержнем, причем заслонка выполнена в виде двух створок,...

Номер патента: 1043603

Опубликовано: 23.09.1983

Авторы: Афанасьев, Малых, Фомин, Юферев

МПК: G05D 7/01

Метки: расхода

...сливаетсяв выходной канал, При этом давлениер в наддисковой части тороидальнойкамеры уменьшается за счет дросселирования во входном зазоре одавления р . Таким образом, давлення.на нижней и верхней поверхностяхдиска.перераспределяются, благодарячему диск всплывает, поворачиваясьвокруг точки М штока 8, .соединяявходной и выходной каналы. При зна-.чениях 87 0 и установившемся положе"нии диска постоянно сохраняется соОтношение РхР 1 РЗьх, т.е. пРиоткрытом диске на него всегда действует момент сил, который стремится прижать край диска против вы-;ходного канала к штоку 8,При перемещении части диска, на-ходящегося над входным .каЪалом,вве 1 йдругая часть диска, находящаясяправее точки М, перемещается вниз,уменьшая зазор Э . При...

Номер патента: 1043604

Опубликовано: 23.09.1983

Автор: Гудименко

МПК: G05D 7/06

Метки: расхода, регулятор

...пружину 16,скобу 17, закрепленную на жестком центре 8.мембраны 6, и закрепленный на жесткомцентре 7 мембраны 5 шток 18 с. упором19 установленным с зазором 20 вскобе 17. Командный прибор соединенс трубой Вентури трубками 21 и 22.Регулятор расхода работает следующим образом, давление воздуха из трубы Вентури по трубкам 21 и 22.подается в корпус 4 командного прибора. Мембрана6 под действием давления в диапазоНе А.,В., сжимает дополнительную пружину 16 и освобождает, упор 19 штока 18 от соприкосновения со скобой 17.Под действием пврепада давлений ДРв трубе Вентури мембраны 5 и б совершают совместное осевое движение,преодолевая усилие пружины 13 изамыкая или размыкая контактыэлектроконтактной группы 14, Характеристика командного...

Номер патента: 1043605

Опубликовано: 23.09.1983

Автор: Горбунов

МПК: G05D 9/12

Метки: варианты, воды, его, расходов

...датчики уровня и блок управления, датчик уровня верхнего бьефа соединен с регулятором, связанным через исполнительный механизм с затвором, на котором установлен датчик положения, .причем датчики положения сооружений подключены к блоку управления, выход которого соединен через исполнительный механизм с затвором водовыпускного сооружения, на котором установлен датчик положения, а блок управления выполнен в виде задатчика, элемента сравнения и делителя, входы которого являются входами блока управления и который соединен вы.ходом с первым входом элемента срав 1 нения, второй вход которого соединен с выходом задатчика, а выход элемента сравнения является выходом блокауправления.Кроме того, система содержит гидрорегуляторы, установленные...

Номер патента: 1043606

Опубликовано: 23.09.1983

Авторы: Вайнруб, Рубинчик, Чулин, Швецов

МПК: G05D 16/10

Метки: запорно-регулирующее

...установлено междутрубкой и втулкой, а на внешней поверхности трубчатого-запорно-дросселирующего органа, установленногос другой стороны выходной прорези,выполнена выточка, в которой расположено второе Уплотнение,На чертеже изображено запорнорегулирующее устройство, общий вид.Устройство содержит корпус 1 свходным 2 и выходным 3 патрубками и.закрепленную в корпусе 1 трубку 4с образованием между ними сообщенной 60с выходнымпатрубком 3 полости 5.В трубке 4 выполнены входная 6 ивыходная 7 прорези и размещен трубчатый запорно-дросселирующий орган8 со сквозной щелевой проточкой 9,связанный через шток 10 с чувствительным элементом 11 в риде поршня с пружиной 12.Устройство содержит также подпру-. жиненную втулку 13, установленную внутри...

Номер патента: 1043607

Опубликовано: 23.09.1983

Автор: Расчетнов

МПК: G05D 16/10

Метки: газа, давления

...2 состоит из корпуса 12.свходной 13 и выходной 14 полостями,седла 15, затвора 16 и пружины 17,способствующей перекрытию седла 15затвором 16. Поршень 18 являетсячувствительным элементом, на которомсравниваются усилия от давления вполости 14 и со стороны поршня 19,который образует в корпусе пневмати ческого клапана 2 первую 20 и вторую21 полости и воспринимает перепаддавлений в зоне Б выходной магистранале 22 применительно к потерям дав-. от эоны В до зоны Б моделируютсяления в выходной магистрали. Канал,.; потери на всей выходной магистрали,25 сообщаЕт выходную 14 и рабочую ": Перепад давлений в зонах В и Б,10 полости, а канал 26 обеспечивает пропорциональный гидравлическим посообщение первой полости 20 с зоной . : терям...

Номер патента: 1043608

Опубликовано: 23.09.1983

Авторы: Гафенко, Кильчевский, Корнилов

МПК: G05D 27/00

Метки: газа, низкотемпературной, осушки, процессом, сепарации, установке

...своих регуляторов, второй регулирующий орган на байпасе теплообменника, связанный 20 с выходом регулятора температуры, причем выход регулятора давления связан с вторым входом регулятора расхода, выход которого связан с первым регулирующим органом1и 2р 5Недостаток системы заключается в том, что она не обеспечивает качественной подготовки газа в период падающей добычи, когда пластового давления уже не хватает для получения за счет дроссель-эффекта, необходи,мого холодосъема при заданном расходе и давлении. В этот период на работу установки особенно влияет колебание давления в коллекторе на входе за счет изменения количества включаемых в работу скнажин и изменения :расхода по отдельным ниткам, а также значительные суточные колебания...

Номер патента: 919505

Опубликовано: 23.09.1983

Авторы: Демченко, Зубович, Козлов, Курочкин, Марик, Сеничкин, Скотников, Шихер, Яновский

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, процессом

...Напульт 8 управлейия и в блок 10 памятипоступают данные с блока 2 датчиков.контролируемых физико-химических параметров, с вычислителя 9 отличитедьйыхМорфодогических признаков культурымикроорганизмов и химические. данныес.устройства 7. По этим даннымс пульта 5 управления принимают рещение изменить в опрецедениой послецоватедьности некоторые диапазоны, управляе-зомых контролируемых парамегров, задаваемых блоком 6,Значения величины и знака изменений.подачи в ферментер 1 компонентов,регулирующих эти параметры, поступактс пульта 5 управления в блок 10 памяти, 35гае они записываются на одну страницу1рядом с данными блоков 2, 7, и вычислителя 9, аля которых принято решение на изменение параметров. Еслирешение положительно, то эта страницас...

Номер патента: 1044318

Опубликовано: 30.09.1983

Авторы: Губский, Прудников, Раптунович

МПК: B01D 53/04, G05D 27/00

Метки: адсорбером

...8, блок 9 управтельньвю механизмом Г 2 3 .ления установленнь 1 е на входе и выходеОдн ко известное устройство при из-,линЫИ Осушки парогазовой смеси испименяющейся в процессеработы температу-,ЗОтельные механизмы 10 и 11, исполнире апсорбента не обеспечивает надежной тесьные механизмы 12 и 13, размещенныесушки отходящего газа и экономичной на линии регенерации, а также высокотемработы апсорбера.; Температура обезво-, пературный калорифер 14 и вентилятор 18,живаемого газа может меняться со време щцсопящиеся на этой же линиинем по техническим условиям, квк, например изменяется температура отхопящегоиз сушильной камеры газа, используемого . Адсорбер работает слепующим обрав качестве сушильного агента в период . Ромепрогреваиэпелия, При...

Номер патента: 1045223

Опубликовано: 30.09.1983

Авторы: Арямкин, Тумасов

МПК: G05D 11/02

Метки: варианты, газовых, его, потоков, соотношения

...первый эжек- . тор, сопло которого соединено с каналом подвода первого потока газа, на котором установлен регулятор расхода, а вход - с выходом сопротивления, вход которого соединен с каналом подвода второго потока газа, введены второй эжектор, сумматор, задатчик давления, вход которого соединен с первым входом сумматора, второй и третий входы котсьрого соединены соответственно со входом и выходом сопротивления, выход - с соплом второго эжектора, вход которого соединен с входом сопротивления, а выход -с каналом сброса.По второму варианту в устройство для регулирования соотношения газовых потоков, содержащее канал подвода перво.го потока газа, первый эжектор, вход которого соединен с выходом первого сопротивления, вход которого...

Номер патента: 1048459

Опубликовано: 15.10.1983

Автор: Злобин

МПК: G05D 7/01

Метки: расходом

...за счетобеспечения отсечки расхода.Поставленная цель достигается тем, цто в устройстве для управления расходом входной патрубок установ. лен напротив заслонки, а первая и 48459 2вторая камеры соединены между собойчерез управляющий отсечной клапан.На чертеже изображено устройстводля управления расходом,Устройство содержит корпус 1, разделенный чувствительным узлом, выполненным в виде двухмембранного блока2, на первую камеру 3 и вторую камеру 4, в .которой установлен входной5 и выходной 6 патрубки, задатчикпредельного расхода, выполненныйв виде пневмоповторителя 7, управляющий вход 8 и выход 9 которогосоединены соответственно с второйкамерой 4 и межмембранной камерой 10двухмембранного блока, мембрана 11с большей эффективной площадью...

Номер патента: 1048460

Опубликовано: 15.10.1983

Авторы: Альтман, Рот

МПК: G05D 9/04

Метки: жидкости, регулятор, резервуаре, струйный, уровня

...органа 9, установленного на отводном трубопровоце 10 резервуара 1. Приемное сопло 5 соединено ссепаратором через перфорированную трубку 11, а двухфазный выпускной .зонц 12соециняет сепаратор 6 с каналом поцдном лотка 13, установленного в нижнейчасти камеры 2, В камере 2 вокруг питающего и приемного сопел установленперфорированный кожух 14, а поц цном.вокруг приемного сопла расположен циффузор 15. Привоц регулирукщего органа 9 выполнен в виде поршня 16, поцпоршневвя полость 17 которого с установленной в ней пружиной 18 соединена трубкой 19 с отвоцным трубопровоцом 10,Струйный регулятор уровня жицкостиработает следующим образом,Управляющая турбулентная струя конденсата с паровой и газовой струей вытекает из питающего сопла 4 и...

Номер патента: 1049868

Опубликовано: 23.10.1983

Авторы: Баллюзек, Кудрявцева, Ремизов

МПК: G05D 7/00

Метки: газа, пневматическое, подачи, циклической

...камерой инжектора, и предохранительными клапанами давления и разрежения.На чертеже показана схема пневматического устройства циклической подачи газа. 2Пневматическое устройство циклическойподачи газа содержит генератор 1 пневматических импульсов, инжектор 2 с входным соплом 3, выходным соплом 4 и всасывающей камерой 5, емкость-сборник 6, предохранительный клапан 7 давления, предохранительный клапан 8 разрежения и фильтр 9.Устройство работает следующим образом.При подаче давления питания от источника сжатого газа (не показан) генератор 1 пневматических импульсов осуществляет цикЛическую подачу газа на вход инжектора 2. Одновременно осуществляется подача газа, отбираемого из. атмосферных камер всех пневмоэлементов генератора 1...

Номер патента: 1049869

Опубликовано: 23.10.1983

Авторы: Джигирь, Магомедова, Мещеряков, Платонов, Полищук, Пугачевская

МПК: G05D 11/00

Метки: поликонденсации, реакции, смолы, фенолоанилиноформальдегидной

...реакции судят по прекращению изменения границы расслаивания смоляного и водного слоев реакционной смеси.Пример. Контроль за ходом реакции поликонденсации по скорости изменения границы расслаивания реакционной смеси проводят на примере фенолоанилиноформальде По сравнению с известным способом определения конца реакции поликонденсации,предлагаемый способ контроля однозначнофиксирует завершение реакции, прост в осу.ществлении, может быть применен на обычных цеховых реакторах при изготовлениифенольных смол без дополнительной их переделки,455 Р Взятие пробы может быть осуществлено стандартными средствами (штатным пробоотборником реактора или отбором из сливного штуцера) гидной смолы. Смола изготавливается в реакторе емкостью 4 мэ,...

Номер патента: 1049870

Опубликовано: 23.10.1983

Авторы: Бутыльский, Дьяченко, Жеглов, Чистяк

МПК: G05D 16/02

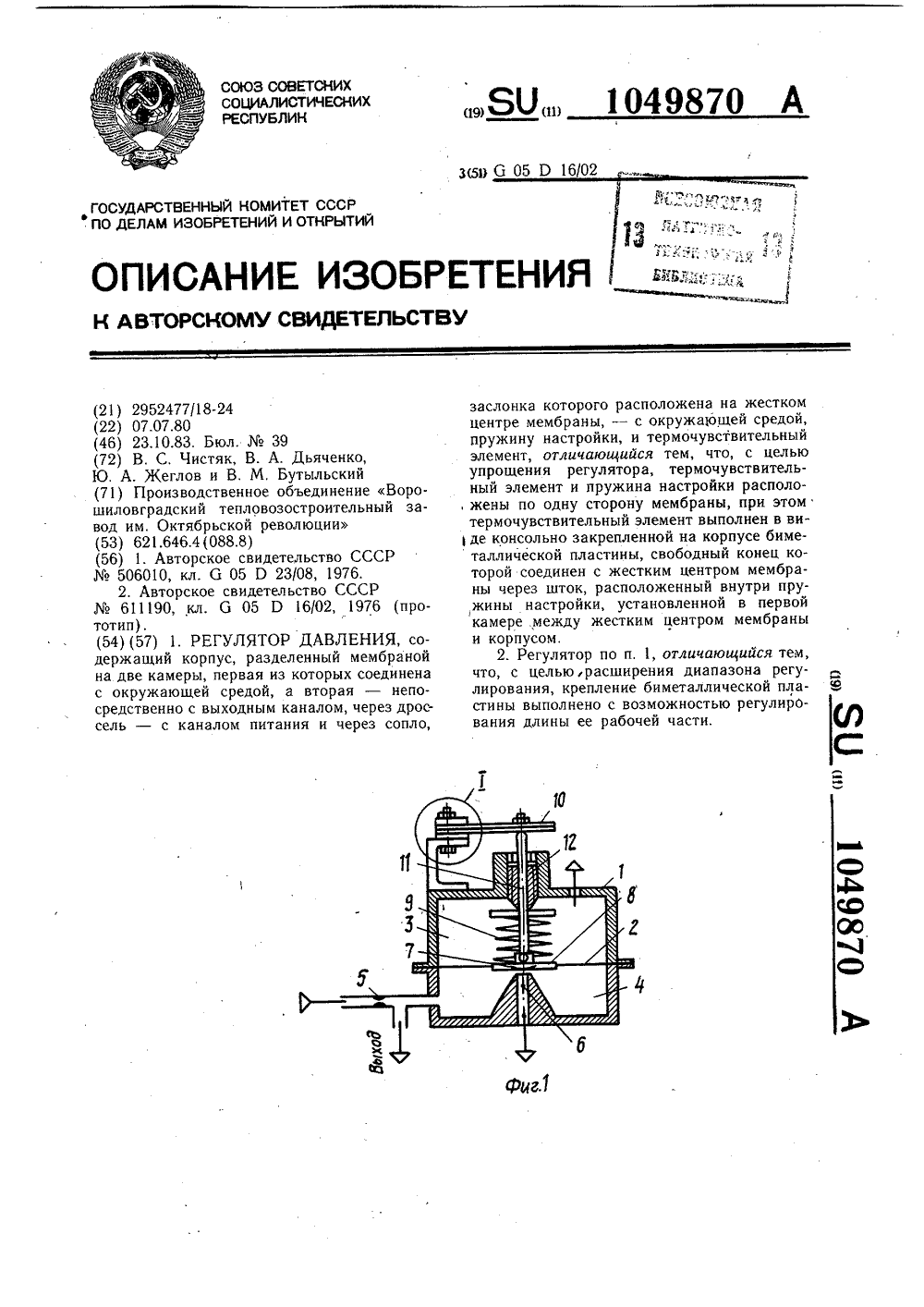

Метки: давления, регулятор

...термочувствительный элемент и пружина настройки расположены по одну сторону мембраны, при этом термочувствительный элемент выполнен в виде консольно закрепленной на корпусе биметаллической пластины,1 О 15 20 25 ЗО 35 40 45 50 2свободный конец которой соединен с жестким центром мембраны через шток, расположенный внутри пружины настройки, установленной в первой камере между жесткимцентром мембраны и корпусом.Кроме того, с целью расширения диапа-,зона регулирования, крепление биметаллической пластины выполнено с возможностьюрегулирования длины ее рабочей части.На фиг. 1 показана принципиальная схема регулятора; на фиг. 2 - узел креплениябиметаллической пластины, позволяющий регулировать длину ее рабочей части (узел 1на фиг. 1).Регулятор...

Номер патента: 1049871

Опубликовано: 23.10.1983

Авторы: Лассовик, Чернядев, Яхонтов

МПК: G05D 23/24

Метки: терморегулятор

...термочувствитсльиый мост с датчиком- нагревателем в одном из плеч, формирователь импульсов, одним входом связанный с первым выводом выходной диагонали термо чувствительного моста, а выходом - с управляющим входом ключа, включенного между вторым выводом выходной диагонали термочувствительного моста, к которому подключен датчик-нагреватель, и первым выводом источника питания, введен подключен 5 10 15 20 ный параллельно датчику-нагревателю делитель напряжения с переменным коэффициентом деления, выход которого связан с вторым входом формирователя импульсов, а управляющий вход - с выходом формирователя импульсов.На чертеже показан. терморегулятор.Он содержит термочувствительный мост 1 .с датчиком-нагревателем (позистором) 2,...

Номер патента: 1051503

Опубликовано: 30.10.1983

Авторы: Битюков, Колодежнов, Рукин

МПК: G05D 7/00

Метки: расхода, регулятор, струйный

...этом для полного "эапирания"регулятора суммарная площадь винтовых каналов 8 и щели б на входе ваопло 4 должна быть больше площади . 60минимального проходного сечения 11сопла 4, Для подачи жидкой рабочейсреды вдоль центральной оси входногоканала 2 предусмотрено дополнительное сопло 12, а для подачи управляю - 65 щего потока газа от внешнего источника питания в кольцевую камеру 5 имеется подводящий штуцер 13,устройство работает следующим образом.Жидкая рабочая среда из канала 2через дополнительное сопло 12 подается в сопло 4. Одновременно черезподводящий штуцер 13 поступает управляющий поток газа в кольцевую камеру 5, выходя из которых через винтовые каналы 8, образованные лопатками 7, он по касательной вследствиеэффекта Коанда огибает...

Номер патента: 1051504

Опубликовано: 30.10.1983

Автор: Добромыслов

МПК: G05D 9/00

Метки: жидкости, регулятор, уровня

...камера образованаполостью между мембраной и перегородкой, сообщенной с атмосферой, причем полость корпуса над мембранойсообщена с полостью корпуса под перегородкой, а корпус снабжен отверстием,: расположенным на отметке вышезаданного уровня жидкости в полостикорпуса над мембраной и сообщенным сатмосферой.Кг 5 оме того, уплотнение выполненов виде гибкого элемента, которымсовместно с перегородкой образованаполость, сообщенная с воздушнойкамерой.Полость корпуса над мембранойсообщена с полостью корпуса подперегородкой посредством периферийных каналов, выполненных в перегородке или посредством трубопро. -вода, размещенного снаружи полостейкорпуса,На фиг. 1 приведен регулятор уровня жидкости, в котором полости сообщаются посредством каналов;...

Номер патента: 1051505

Опубликовано: 30.10.1983

Авторы: Зверев, Крупин

МПК: G05D 16/10

Метки: давления, до, регулятор, себя, угловой

...демпфируюшим устройством в виде стержня 22 из эластичного материала, который установлен в направляющих 23.Регулятор давления работает следующимобразом.Газ от источника сверхвысокого давления подается во входную полость 5, из которой через камеру 6 плунжера 2 и стояший там клапан 7 поступает в полость 9 над плунжером 2. Когда давление в полости 9 достигает давления, обеспечивающего срабатывание клапана 10, он открывается, Давление в полости 9 начинает резко падать. Скорость газа, поступающего в надплунжерную полость через клапан 7, резко возрастает, и под влиянием возникшего перепада давления клапан 7 перемещается вверх до контакта с плунжером 2,Давление в полости 9 снижается, при этом возникает разность давлений на торцах плунжера...

Номер патента: 1051506

Опубликовано: 30.10.1983

Авторы: Кузин, Сумароков

МПК: G05D 19/02

Метки: виброустановки, колебаниями, синусоидальными

...код на выходесчетчика б определяет адрес ячеекпамяти блока 3, в котором запомненаинформация о параметрах синуса. Приэтом на выходе блока 3 появляетсяцифровой синусоидальный сигнал, который преобразуется в преобразовате,ле 15 в аналоговый вид и через усилитель подается на вход виброустановки 19, Обратная связь состоящаяиз детектора 18, интегратора 1 б и40усилителя 17, обеспечивает на столевиброустановки заданный уровеньамплитуды вибрации. Частоту вибрацииопределяет частота импульсов на выходе первого делителя.45Для управления частотой импульсов на выходе делителя 5 в блок 1 па.мяти записывается форма функции где О, - число в нулевой ячейке блока 55Фпа мяти;К - номер ячейки блока памяти,число на выходах младших разрядов реверсивного...

Номер патента: 1051507

Опубликовано: 30.10.1983

Авторы: Бондаренко, Жилеев, Лукашин

МПК: G05D 23/19

Метки: действия, полунепрерывного, реакторе, температуры

...Ее величина определяется с одной стороны .парамет5- коэффициент теплопередачи;- поверхность теплообмена;температура реакционной массы;6 - массовый расход хладагента;. 20СК - теплоемкость хладагента;Т - температура хладагента навходе в рубашку.Как следует из практики, изменение температуры хладагента в рубашке приводит к изменению времени, подачи реагента в реактор до 2-3 раз. Поэтому введение температуры хладагента в контур управления является весьма целесообразным и позволяет вовре 30 мя реагировать на значительные изменения температуры и расхода хлад- агента на входе в рубашку, Кратковременные, незначительные изменения параметров хладагента вследствие инерционности объекта регулирования, не приводящие к изменению температуры в...

Номер патента: 1051508

Опубликовано: 30.10.1983

Авторы: Косой, Самусенко, Трубицына

МПК: G05D 27/00

Метки: измельчения, пищевых, продуктов, процессом

...6 посредством ременной передачи 25, вала 26, конического зубчатого колеса 27, находящегося в зацеплении с кони-ческим зубчатым колесом 28, Исполнительный механизм 5 имеет поршень 29 ипосредствам штока 30, подпружиненногопружиной 31, шарнирно соединен с втулкой 32, свободно установленной на валу 23 выгружателя 6. Насос 7 через трубопроводы 33 - 35 подключен к электромагнитным клапанам 9 и 12, а через трубопровод 36 - соединен с резер. вуаром 37. Трубопроводы 33, 34, 3831051 и 39 соединены через электромагнитный клацан 9 с полостью 40 исполнительного механизма 5 а трубопроводы 33, 35, 41 и 42 через электромагнитный клапан 12 - с полостью 43 исполнительного механизма 3. Трубопроводы 44 и 45 через открытый электромагнитнйй клапан 11, а...

Номер патента: 906268

Опубликовано: 30.10.1983

Авторы: Ефремов, Мармалев, Никитин, Пантелеев, Шерозия

МПК: G05D 1/00

Метки: движущимися, объектами

...точкостьи устойчивость работы устройстван будет оптимальным только дляопределенного типа управляемыхмеханизмов. Если, например, устройство использовалось для управления бетоноукладчиком, имеющим малуюскорость движения и отработки командуправления, то расстояние между фотоэлементами с целью увеличенияточности может быть умекьшено, Приуправлении высокоскоростными землеройными машинами требования к точности менее жесткие, а скоростьотработки команд здесь значительновыше, чем у бетоноукладчика, поэтомурасстояние между крайними Фоточувствительными элементами должно бытьувеличено, в противном случае количество срабатываний исполнительнойсистемы в единицу времени может превысить допустимое и система регулирования выйдет из строя.Целью...

Номер патента: 1053069

Опубликовано: 07.11.1983

Авторы: Кибальников, Трифонов

МПК: G05D 9/00

Метки: воды, ирригационных, системах, уровней

...достигаетс.я тем, что в устройство по авт.св. В 809086, содержится емкость со сливным отверстием, связанная с поплавковым клапаном нижнего бьефа и соединенная содним иэ плЕч установленного на горизонтальной оси вращения рычага,другое плечо которого снабжено противовесом, причем емкость сообщенас верхним бьефом трубопроводом, торец 45которого размещен на отметке минИмального уровня верхнего бьефа, а сечение трубопровода больше сечения слив 4ного отверстия,50На чертеже схематично изображенопредлагаемое устройство. Устройство включает емкость из гибкой оболочки 1, закрепленную внутри трубчатого водовыпуска 2. Гибкая55 оболочка 1 имеет впускной Э и выпускной 4 патрубки и спивное отверстие 5. Патрубок 3 соединяется с 069 2поплавковым...

Номер патента: 1053070

Опубликовано: 07.11.1983

Авторы: Аничхин, Воскресенский, Ходун

МПК: G05D 9/02

Метки: конденсата, пароводяных, подогревателях, уровня

...засчет понижения его температуры,приэтом также снияается удельвай расходпара,На фиг.изображена принципиальная схема устройства;. на фиг.2 " устройство, общий вид; на фиг.3- разрез А-А на фиг.2; на фиг.4 - разрезфБ-Б на фиг.2.Устройство содержит тенлообменник1, имеющий входные патрубки 2 и 3 дляЗ 5подвода пара и нагреваемой среды, ивыходные патрубки 4 и 5 для отводанагреваемой среды и конденсата. Внутренний объем теплообменника заполненповерхностями нагрева н имеет паровую4 О6 и конденсатную 7 зоны. ,гНа патрубке 5 для отвода конденсата установлен (регулирующий) клапан8 с пружиной 9 и мембранной коробкой1 О, к которой подключены первая и.вторая импульсные трубки 11 и 12, соединяющие.ее с дросселем 13 и охладителек 14, последний...

Номер патента: 1053071

Опубликовано: 07.11.1983

Авторы: Быков, Кукушкин, Лошкарев, Попов, Рогозный, Чигринский

МПК: G05D 13/00

Метки: движения, полосы, скорости, стальной

...вторым выходом блока задания и с вторым входом сумматора, а выход - с вторым входом ключа, третий выход блока задания подключен к третьему входупереключателя, соединенного выходомс блоком управления двигателем свертывающего механизма, а вход нуль" мерения количества полосы. На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит последовательно соединенные блок 1 измерения количества полосы и компаратор 2, втоУказанная цель достигается тем, что устройство, содержащее последо" вательно соединенные блок измерения количества полосы и компаратор, второй вход которого подключен к перво" му выходу блокв задания, а такжеблок управления ррвйгателем свертывающей машины, содержит последовательно соединенные инвертор,...

Номер патента: 1053072

Опубликовано: 07.11.1983

Авторы: Забуга, Корнев, Шабельников

МПК: G05D 15/00

Метки: заполнения, пресс-форм, прессов, приводом

...состоит из стержня.1, который одним концом жестко соединен супруго деформируемым элементом 2 (например, штангой) прессующего механизма 3, а другим - с рейкой 4 короб-ки передач 5. Рейка 4, натянутая пружиной 6, через зубчатые передачи соединена с валом сельсина-датчнка 7.Сельсин-датчик 7 и коробка передач 5установлены в одном корпусе и жесткозакреплены на упруго деформируемомэлементе 2 прессунюего механизма 3,Сельсин-датчик 7 электрически соединен с сельсином-приемником 8 и работает синхронно с ним. На валу сельсина-приемника 8 установлена стрелка-Флажок 9, которая при вращениивала сельсина-приемника показываетвеличину усилия прессования (углаповорота) на проградуированной шкале 10 и одновременно взаимодействуетс...

Номер патента: 1053073

Опубликовано: 07.11.1983

Автор: Савин

МПК: G05D 16/10

Метки: давления, регулятор

...будет посту пать по .каналу .2 и через зазор между клапаном 5 и седлом 4 - в выходную по" пасть 9. В выходной полости 9 потоки газов от двух источников с пониженным давлением будут смешиваться и по каналу 3 отводиться потребителю. ЭВ установившемся режиме работы давление в полости 12 стабилизируется ЗО его величина определяется гидравлическим сопротивлением дросселей 11 и 14, Поршень 8 при этом будет непод- вижным при постоянном отборе газа.) действующие на него силы сверху и снизу будут уравновешены. Приток газа35 от источников питания в выходную полость будет постоянным, соотношение газов в выходной смеси будет неизменным. Регулятор работает только в расходном режиме при максимальном отборе40 газа. Величина расхода изменяется...

Номер патента: 1053074

Опубликовано: 07.11.1983

Авторы: Арзуманов, Мохов, Штин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...близким к изобретениюпо технической сущности и достигаемому результату является газовый ре-.дуктор, в корпусе которого размещены дросселирующий клапан и соосно сним основной ступенчатый чувствительный элемент, внутри которого выполнено седло, установлен второй чувствительный элемент, взаимодействующий через упругий элемент с подпружиненным клапаном, направляемым вовтором чувствительном элементе 2.Недостатками известного устройства.являются конструктивная сложность инедостаточная надежность, обусловлен-,иие наличием уйравлякщего редукторай корректирующего устройства.Цель изобретения - упрощениекоист. рукции иповышеиие надежности регулятора.,лопаточку 23 связан с регулировочнойУказанная цель достигается тем,что в регуляторе давления газа...

Номер патента: 1053075

Опубликовано: 07.11.1983

Авторы: Владимирцев, Кабанов, Семенова

МПК: G05D 16/20

Метки: давления, камере

...выполненный в виде импульсного двухпозиционного электромагнитного переключателя, и широтно-импульсный модулятор 10Датчик 1 давления. соединен с первым входом, блока 11 сравнения, второй вход которого соединен с (программным) задатчиком 12 давления. Вход широтно-импульсного модулятора 10 соединен с выходом блока 11 сравнения.,Выход импульсного двухпозиционного электромагнитного переключателя 9 соединен с камерой 2, первый вход - с магистралью 6 питания камеры 2, второй вход - с магистралью 7 сброса, а управляющая обмотка - с выходом широтно-импульсного модулятора 10.Устройство работает следующим образом.Сигнал, пропорциональный заданному давлению, с программного задат-чика 12 поступает в блок 11 сравнения, где сравнивается с...
