Термостат для объектов с неравномерным тепловыделением
Номер патента: 1062667
Опубликовано: 23.12.1983
МПК: G05D 23/30
Метки: неравномерным, объектов, тепловыделением, термостат
...содержащий корпус с равномерйо распределенным на нем датчикомтемпературы, связанным с блоком управления, подключенным к входу источника пита 30 35 4 С 45 50 55 ния, первый "нагреватель с неравномерным шагом намотки по длине объекта, размещенный на датчике температуры, содержит регулируемый резистор и второй нагреватель с неравномерным шагом намотки, расположенный концентрично первому нагревателю, причем шаг намотки второго нагреватея направлен противоположно шагу намотки .первого нагревателя, вывод одного иэ на- . гревателей со стороны большего шага соединен с выводом другого нагревателя со стороны меньшего шага и подключен к одному выводу источника питания, а другой вывод каждого из нагревателей подключен к одному из выводов...
Устройство для управления технологическим процессом
Номер патента: 1062668
Опубликовано: 23.12.1983
Автор: Рукавицын
МПК: G05D 27/00
Метки: процессом, технологическим
...подключен к выходу соответствующего блока умножения, другой вход -коррекции имеет на входах сигналы, соот. ветствующие величинам нагрузки и выходного параметра для соответствующего аппа- рата. Блоки коррекции формируют величины М 1=МЛ =М; ф. В ; где М 1 - значение скорректированной мощности 1-го аппарата; М; - мощность 1-го аппарата, конструк.:тивная константа, У 1 - удельный выход 1-го аппарата; В - величина выходного параметра; Н 1 - нагрузка на 1-й аппарат, Сумматор 4 суммирует значения скор-. ректированных мощностейс, =ф,м, (2) где С - выходной сигнал сумматора 4; а функциональный преобразователь 5 формирует обратную величину Ф=(3) где ф - выходной сигнал функциональногопреобразователя 5,На входы каждого из блоков умножения...
Устройство для контроля давления
Номер патента: 1064138
Опубликовано: 30.12.1983
Авторы: Котов, Линев, Рогожинский
МПК: G05D 16/00
Метки: давления
...устройства 10 соединен с входом б устройства, а выход 14 - с выходом устройства или с атмосферой выходы клапанного командного устройства и устройства контроля давления в целом на чертеже совмещены),Кроме того, устройство содержит реле времени, в корпусе 15 которого установлен поршень 16 со штоком 17 и пружиной 18, а надпоршневая полость 19 реле времени соединена через клапан 2 дифференциального реле с входом б устройства. Реле времени снабжено часовым механизмом 20, на валу которого установлен второй рычаг 21, а в штоке 17 реле времени установлен регулировочный винт 22 с подпружиненной собачкой 23 с возможностью ее взаимодействия либо с вторым рычагом 21 часового механизма 20, либо с первым рычагом 11 клапанцого командного...
Устройство для регулирования скорости двигателя
Номер патента: 1065827
Опубликовано: 07.01.1984
Авторы: Гольдберг, Душевский, Крутицкий, Миронов, Миселев
МПК: G05D 13/04
...через элементИЛИ соединен с управляемым входомпервого ключевого элемента, вход Релеподключен к источнику питания, к выходу накопительного элемента и к вто рому входу второго ключевого.элемента, выход которого соединен с вторым входом элемента ИЛИ, третьим входом связанного с вторым выходом реле.На чертеже изображена функциональная схема устройства.Устройство содержит ;преобразователь 1 оборотов двигателя в частоту, конденсатор 2, первый усилитель-формирователь 3, преобразователь 4 частоты в напряжение, элемент 5 задержки, компаратор 6, источник 7 опорного напряжения, первый ключевой элемент 8, усилитель 9 разделительный трансформатор 10, формирователь 11 выходного сигнала, второй усилитель- формирователь 12, источник 13 питания,...
Устройство для регулирования давления “до себя
Номер патента: 1065828
Опубликовано: 07.01.1984
Авторы: Акжигитов, Бриф, Перловский, Сидоров, Татьянцев, Штраль
МПК: G05D 16/06
...тем, что в устройстве для регулирования давления "до себя", содержащем элемент сравнения с входной камерой, камерой обратной связи и с узлом сопло-заслонка, канал задания, вход. ной каналсоединенный через дроссель с соплом и с выходным каналом, подключенным через преобразователь давления к камере обратной связи, дополнительно установлен И-регулятор, первый и второй входы которого соединены с каналом задания и с выходом 60 преобразователя давления, а выход с входной камерой элемента сравнения, камера которого образована двумя подпружиненными мембранами одинаковой эффективной площади, жесткие цен тры которых соединены между собой,причем Сопло расположено в камере,соединенной с атмосферой, между мембранами,На чертеже показана схема...
Устройство для регулирования температуры помещения
Номер патента: 1065829
Опубликовано: 07.01.1984
Автор: Желток
МПК: G05D 23/12
Метки: помещения, температуры
...имеет регулятор,корректирующий работу исполнительно- Зэго механизма при суммировании выходных сигналов датчиков, регулятор выполнен в виде регулятора непосредственного действия с жидкостной манометрической системой 2 . 40В известном устройстве применениеспециального, сложного в конструктивном отношении и в изготовлении дорогого регулятора прямого действия сдвумя датчиками и сумматорами,монтаж которого требует значительныхзатрат, усложняет конструкцию всего устройства,.Цель изобретения - обеспечениевысокой надежности защиты калориферов от замерзания при значительномупрощении конструкции устройстварегулирования температуры помещения,,его стоимости и легкости монтажа.Поставленная цель достигаетсятем, что устройство для регулирования...
Устройство для управления аппаратом расплавления гидроколлоидной массы
Номер патента: 1065830
Опубликовано: 07.01.1984
Авторы: Бодягина, Зайцев, Захарова, Оболенский, Пахарев, Пахомов
МПК: G05D 23/19
Метки: аппаратом, гидроколлоидной, массы, расплавления
...чертеже изображена электрическая схема устройства управления аппаратом для расплавления гидроколлоидной массы.Устройство состоит из включателя, имеющего два. замыкающих контакта 1, двух предохранителей 2, кнопки 3 "Пуск", двух температурных реле установки максимальной и минимальной температур не показань 1), имеющих соответственно по одному размыкающему 4 и 5 и одному замыкающему б и 7 контакту, двух контакторов 8 и 9, имеющих соответственно замыкающие контакты 10-14 и четыре индикатора 15-18. Причем размыкающий контакт 4 температурного реле установки мак-, симальной температуры через обмотку первого контактора 8 соединен с кнопкой 3 "Пуск", параллельно которой подключен третий замыкающий конта.кт 10 первого контактора 8, а замикающий...
Способ управления периодическим процессом получения ацетата целлюлозы
Номер патента: 1065831
Опубликовано: 07.01.1984
Авторы: Афонин, Казаков, Кубаенко, Лысенко, Маркова, Муромцев, Треигер, Цоколаев
МПК: G05D 27/00
Метки: ацетата, периодическим, процессом, целлюлозы
...управления, реализующая предлагаемый способ.В реактор 1, снабженный рубашкой 2 и рамной мешалкой 3, загружают целлюлозу и последовательно заранее приготовленные порции ацетилирующей смеси. Содержимое в реакторе непрерывно помешивают. Одновременно с загрузкой целлюлозы в рубашку 2 подают хладагент, датчиком 4 непрерывно измеряют температуру в реакторе 1 и ре гулируют ее с помощью регулятора 5 температуры, воздействуя на. клапан б поцачи хладагента. С момента окончания подачи последней порции ацетилирующей смеси времязадающим блоком 7 непрерывно измеряют время, а датчи ком 8 измеряют значение тока привода мешалки 3. По мере достижения максимального значения тока, определяемого дифференцирующим блоком 9, время- задающий блок...
Струйное управляющее устройство
Номер патента: 1067476
Опубликовано: 15.01.1984
Авторы: Бродов, Вологодский, Ишал, Федоров
МПК: G05D 7/03
Метки: струйное, управляющее
...выход пневмомеханического узла через жиклерсоединен с входным соплом датчикаотношения абсолютных давлений.На чертеже показана схема струйного устройства управления клапанамиперепуска воздуха.Струйное управляющее устройствосодержит датчик 1 отношения абсолютных давлений, состоящий из входного 2 и приемного 3 сопел, сооснорасположенных в камере, которая соединена с источником низкого давленияР Входное сопла 2 датчика отношенияабсолютных давлений через регулируемый дроссель 4 соединено с источникомвысокогс давления Р, а приемное сопло 3 - с давлением Р окружающей среды через сопротивление 5, и с управляющим каналом б двухкаскадного усилите;:я 7, состоящего йэ струйного усилителя 8 и пневмомеханического узла 9.Другой управляющий канал 10...
Регулятор уровня верхнего бъефа
Номер патента: 1067477
Опубликовано: 15.01.1984
Авторы: Ковшевацкий, Куковский, Щедрин
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня

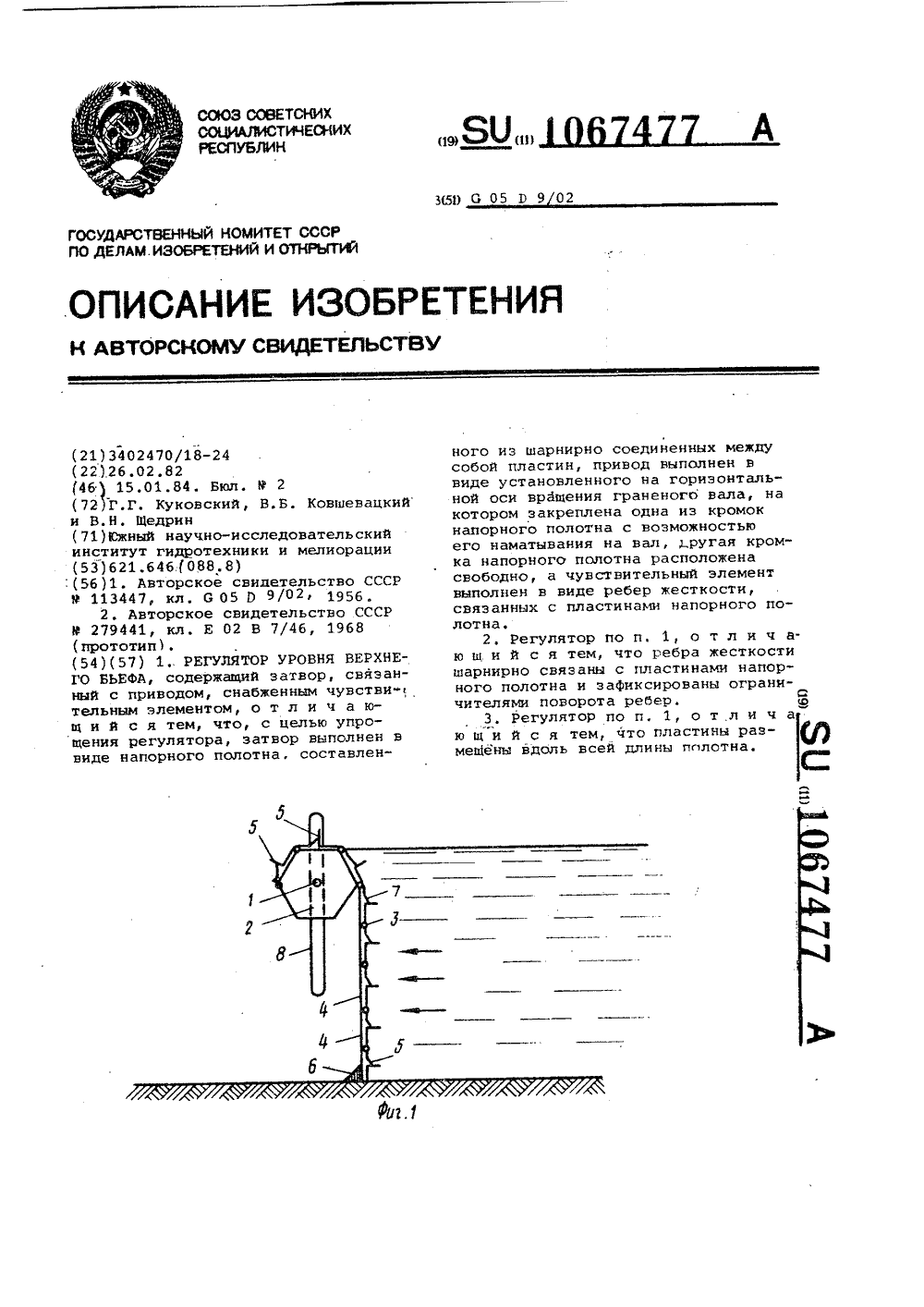

...тем, что в регуляторе, содержащем затвор, связанный с приводсм,снабженным чувствительным элементом затвор выполнен в виде напорного полотна, составленного иэ шарнирно соединенных между собой35 пластин, привод выполнен в виде установленного ка горизонтальной оси вращения граненого вала, на котором закреплена одна из кромок напорного полотна с возможностью его наматывания ка вап, другая кромка напорного полотна расположена свободно, а чувствительный элемент выполнен в виде ребер жесткости, связанных с пластинамн напорного полотна.Ребра жесткости шарнирно связаны 45 . с пластиками напорного полотна н зафиксированы ограничителями поворота ребер, а пластины размещены вдоль всей длины полотна.На Фиг. 1 изображеН регулятор уров.50 Ня...
Устройство для регулирования соотношения компонентов смеси
Номер патента: 1067478
Опубликовано: 15.01.1984
Автор: Зак
МПК: G05D 11/04
Метки: компонентов, смеси, соотношения
...и крупного компонентов подключены соответственно к третьимвходам первого и второго функциональных преобразователей. Кроме того, в устройстве каждый функциональный преобразователь содержит сумматоры, задатчик объема доэируемого компонента и последо- вательно соединенные делитель и блок умножения, выход которого подключен к выходу функционального преобразователя, а второй вход - к выходу задатчика объема дозируемого компонента, входы делителя соединены соответственно с выходами первого и второго сумматоров, первые входы которых связаны соответственно с пер" вым и вторым входами функционального преобразователя, а вторые входы - с третьим входом функционального преобразователя.Наличие эадатчика насыпной плотности смеси...
Редукционный клапан
Номер патента: 1067479
Опубликовано: 15.01.1984
Автор: Оганян
МПК: G05D 16/06
Метки: клапан, редукционный
...4 жестко 50 связан с толкателем б, который контактирует с поршнем 7. На последнем закреплена заполненная сферическими грузиками 8 и вязкой жидкостью 9 закрытая емкость 10. Поршень 7 взаимодействует с пружиной 11 настройки, которая через тарель 12 контактирует с регулировочным винтом 13.Пружина 11 закрыта кожухом 14. На Фиг, 2 показана внутренняя боковая поверхность емкости 10 с ркфаеаиостВю в виде прямой накатки, направленнойпод острым углом от оси перемещениягрузиков, На Фиг, 3 и 4 - вариантырифленности грузиков 8 - прямой, сетчатой, накатки или другие видя,Федукционный клапан работает следующим образом.При возникновении колебаний подвижные части редукционного клапана4 колеблются вместе с емкостью 10на поршне 7. Так как...
Регулятор давления
Номер патента: 1067480
Опубликовано: 15.01.1984
Авторы: Горбунов, Крайнова, Маликов
МПК: G05D 16/10
...тем, что в регуляторе давления, содержащем корпус с входным и выходным каналами, между которыми установлен клапан, связанный штоком с чувствительным элементом с изменяемой эффективной площадью, выполненным в виде телескопически уетановленнцх поршней с выступами, расположенными между упорами корпуса, и механизм задания давления, последний выполнен в виде кон. центрично установленных пружин, каждая,из которых установлена между со ответствующим поршнем и элементом . настройки с возможностью поочередното контактирования.В регуляторе установлен уплотни- . тельный элемент, выполненный в виде 65 шайбы, установленной на торце поршнябольшего диаметра.На чертеже представлен регулятордавления.Регулятор давления содержит корпус 1 с входным 2...
Устройство для регулирования температуры
Номер патента: 1067481
Опубликовано: 15.01.1984
Авторы: Злобин, Поляков, Самуйленков
МПК: G05D 23/19
Метки: температуры
...в устройство датчикареле давления, управляющего испол нительным органом на сливе, позво.ляет в аварийных ситуациях защититьустройство от сильных возмущений,В устройстве используется один ос, новной исполнительный орган, установ;ленный на линии слива, вместо двух основ-ных исполнительных органов, установленных в прототипе на подаче тепло- ихладоносителя. Это возможно из-затого, что при отклонении температу ры от зовы заданного значения подается только один из носителей.На. фиг, 1 показана структурнаясхема устройства регулирования температуры раствора в аппарате; нафиг. 2 - график изменения температуры; на фиг. 3 - график работыустройства; на фиг. 4 - функциональная схема регуляторов и их,связи,Устройство содержит...
Устройство для регулирования температуры
Номер патента: 1067482
Опубликовано: 15.01.1984
Автор: Иванов
МПК: G05D 23/24
Метки: температуры
...соединенные операционный усилитель с отрицательной обратной свэяью, много- каскадный усилитель мощности на транзисторах и нагреватель, а также выпрямитель, трансформатор с двумя встречно включенными вторичными обмотками и последовательно соединенные резистивные датчик и задатчик температуры, первые выводы которых подключены к соответствукщнм дифференциальным входам операционного усили теля, а вторые выводы - к общему выводу операционного усилителя и соответствующему выводу источника питания, причем неинвертирующий вход операционного усилителя соединен с 65 эмиттером транзистора первого каскада усилителя мощности, первые выводы реэистивных датчика и задатчика температуры соединены с первыми выводами встречно включенных...
Термокриостат
Номер патента: 1067483
Опубликовано: 15.01.1984
Авторы: Бабич, Барабаш, Лущейкин, Подгорный
МПК: G05D 23/30
Метки: термокриостат
...входы Формирователей 15 и 16 управляю- щего сигнала связаны с выходом схемы 10 14 сравнения, а их выходы через усилители 18 и 19 мощности связаны с устройством 11 для хранения и вы-дачи хладагента и основным нагревателем б соответственно . 15Жермокриостат работает следую- щиМ образом.При включении термокриостата подается напряжение на электродвигатель центробежного вентилятора 2, 2 О который нагнетает теплоноситель (пары хладагента в диапазоне температур от -180 до -50 С .или воздух в диапазоне температур от 50 до 500 С) ;в зазор между стенками теплонэоли рованного корпуса.1 и рабочей каме-. рой 3. При этом теплоноситель проходит сквозь спирали нагревателей б и 7, огибает распылитель 5 хлад- агента и,отражаясь отражателем...
Устройство для регулирования давления газа
Номер патента: 1068410
Опубликовано: 23.01.1984
Авторы: Миронов, Охрименко, Прокопович, Раваев, Эйдельзон
МПК: G05D 16/00
...дренажное отверстие,Регулировка давления осуществляется путем сброса избыточного давления,через дренажное отверстие ватмосферу 2 .Недостатками данного устройстваявляются: низкая надежность клапанов, связанная с применением подвижных элементов, сложяость конструкции, использование одного отверстия с регулированным проходным сечением.45Целью изобретения является повышение надежности и упрощение устройства,. Поставленная цель достигаетсятем,что в устройстве для регулирования давления газа, содержащемсосуд с входным патрубком, емкость сжидкостью и регулируемый элемент,последний выполнен в виде стенки,сосуда из пористого металлокерамического проницаемого материала, установленной с воэможностью смачиванияжидкостью, размещенной в емкости,На...
Система регулирования толщины каландрущемого листа
Номер патента: 1068896
Опубликовано: 23.01.1984
Авторы: Гринберг, Давидович, Кузьмицкий, Савчук
МПК: G05D 5/03
Метки: каландрущемого, листа, толщины
...- к второму входу первого блока умножения, выход третьего элемента памяти соединен с вторым входом второго делителя, второй вход второго блока умножения подключен к четвертому входу блока, вторые входы первого и третьего делителей связаны с третьим входом блока, выход первого блока умножения подключен к выходу блока, а второй вход второго сумматора соединен с выходом третьего делителя,На фиг. 1 приведена структурная схема предложенной системы регулирования толщины каландруемого листа0У на Фиг. 2 " структурная схема блока формирования команд управления,Система регулирования толщины каландруемого листа содержит (фиг.1) датчик 1 толщины листа, который устанавливают после калибрующего зазора по ходу материала в зоне достижения...
Регулятор расхода
Номер патента: 1068897
Опубликовано: 23.01.1984
Авторы: Пономаренко, Трифонов
МПК: G05D 7/00
...значительная погрешностьстабилизации заданного расхода инеобходимость настройки воздуховпускного отверстия в каждом конкретном случае применения в реальныхусловиях, Недостаточная точностьстабилизации заданного расхода возникает от неполного использованияисточника вакуума сопла Вентури,а только величины превышения вакуума над постоянным поступлением воздуха через воэдуховпускное отверстие, что налагает на размеры отверстия ограничения и от этого зависитбыстродействие устройства при поддержании постоянного перелива через торец водовыпуска и, в конечномсчете, стабилизации расхода.Кроме того, как только наступает равновесное состояние перекрытиеторца вакуумной трубки), поступление воздуха через воэдуховпускноеотверстие тут же выводит...
Регулятор расхода
Номер патента: 1068898
Опубликовано: 23.01.1984
Автор: Рунов
МПК: G05D 7/01
...расхода, содержащий корпус с консольно закрепленным регулирукцим упругим элементом, образующим со стенками Корпуса дРоссель, который снабжен упором, имеющим параболическую опорную .поверхность и установленным с возможностью перемещения вдоль дросселя 113.Известный регулятор расхода дей ствует. за счет скоростного напора протекающей жидкости. При значительных изменениях температуры жидкости и связанных с этим значительных изменениях гидравлического сопротивления 2 О трубопроводов и арматуры точность работы регулятора снижается, настройка и обеспечение заданного диапазона регулирования осложняется.Цель изобретения - повышение точ ности и расширение области применения регулятора.Для достижения цели в регуляторе расхода упор выполнен...
Регулятор уровня в бьефах гидротехнических сооружений
Номер патента: 1068899
Опубликовано: 23.01.1984
Автор: Дуюнов
МПК: G05D 9/02
Метки: бьефах, гидротехнических, регулятор, сооружений, уровня
...при пропуске средних расходов по каналу на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - то же, щит нахо 65 дится в положении, занимаемом при пропуске минимального расхода по каналу, на фиг. 4 - разрез А-А на фиг. 1, регулятор в положении при прохождении максимального расхода по каналу.Затвор состоит из двух щитов 1 и 2, установленных на горизонтальной оси 3 вращения, противовеса 4, троса Б, эксцентричных б и круглых 7 блоков, колодца 8, консолей 9, груза-противовеса 10 и соединительной трубы 11, Щиты с прорезями-целями состоят иэ жестко сконструированных рам, к которым присоединены пластины 12, между которыми образованы прорези 13, причем прорези одного щита совпадают со сплошной частью пластин 12 другого щита.Затвор-автомат работает...
Регулятор уровня верхнего бьефа
Номер патента: 1068900
Опубликовано: 23.01.1984
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
...конусного клапана 15, соединенного посредством стержня 16, проходящего черезцентральное отверстие 13 со штоком 17, 5на котором закреплен поплавковый .датчык 18 уровня, клапан 15 которого установлен в седле 19Периферийные отверстия 14 выполнены от центрадиафрагмы 12 на расстоянии, превышающем радиус выходного отверстия 10камеры .3 противодавления. Диафрагма 12 является одновременно и нижнимнаправляющим элементом поплавковогодатчика уровня со штоком 17. Ыток 17 35в нижней части имеет упор 20 с прорезями, через которые осуществляетсяпереток воды и расположен в трубе -21,которая снабжена отверстиями 22 внижней части и направляющей 23 в верх 20ней части, К трубе 21 в верхней частиукреплен корпус 24 поплавкового датчика 18 уровня. Труба 21...
Регулятор уровня жидкости в резервуаре
Номер патента: 1068901
Опубликовано: 23.01.1984
Авторы: Бакало, Маров, Ногай, Пак
МПК: G05D 9/02
Метки: жидкости, регулятор, резервуаре, уровня
...высоте резервуара,го установлена подпружиненная регулирующая емкость б. К ней присоединен патрубок 7 с водопроводящимиотверстиями 8, На входном патрубке 2 установлен эапориый клапан 9.Кроме того, патрубок 7 связан с сифоном 10, размещенным в полостирегулирующей емкости б. Регуляторсодержит воэдухоперепускной тракт,который выполнен в виде впускногои выпускного узлов.Впускной узел выполнен в видетрубки 11, верхний торец которойразмещен в регулирующей емкости,а нижний торец - в резервуаре наотметке нижнего заданного значенияуровня.Выпускной узел. выполнен в видепатрубка 12 с выходными отверстиями 13, размещенными по периметру иперекрытыми кольцевой мембраной 14,Патрубок 12 соединен с помощьюгофрированного .элемента 15 с корпусом 46...
Регулятор уровня верхнего бьефа
Номер патента: 1068902
Опубликовано: 23.01.1984
Авторы: Косенко, Луговой, Толстолуцкая, Щедрин
МПК: G05D 9/02

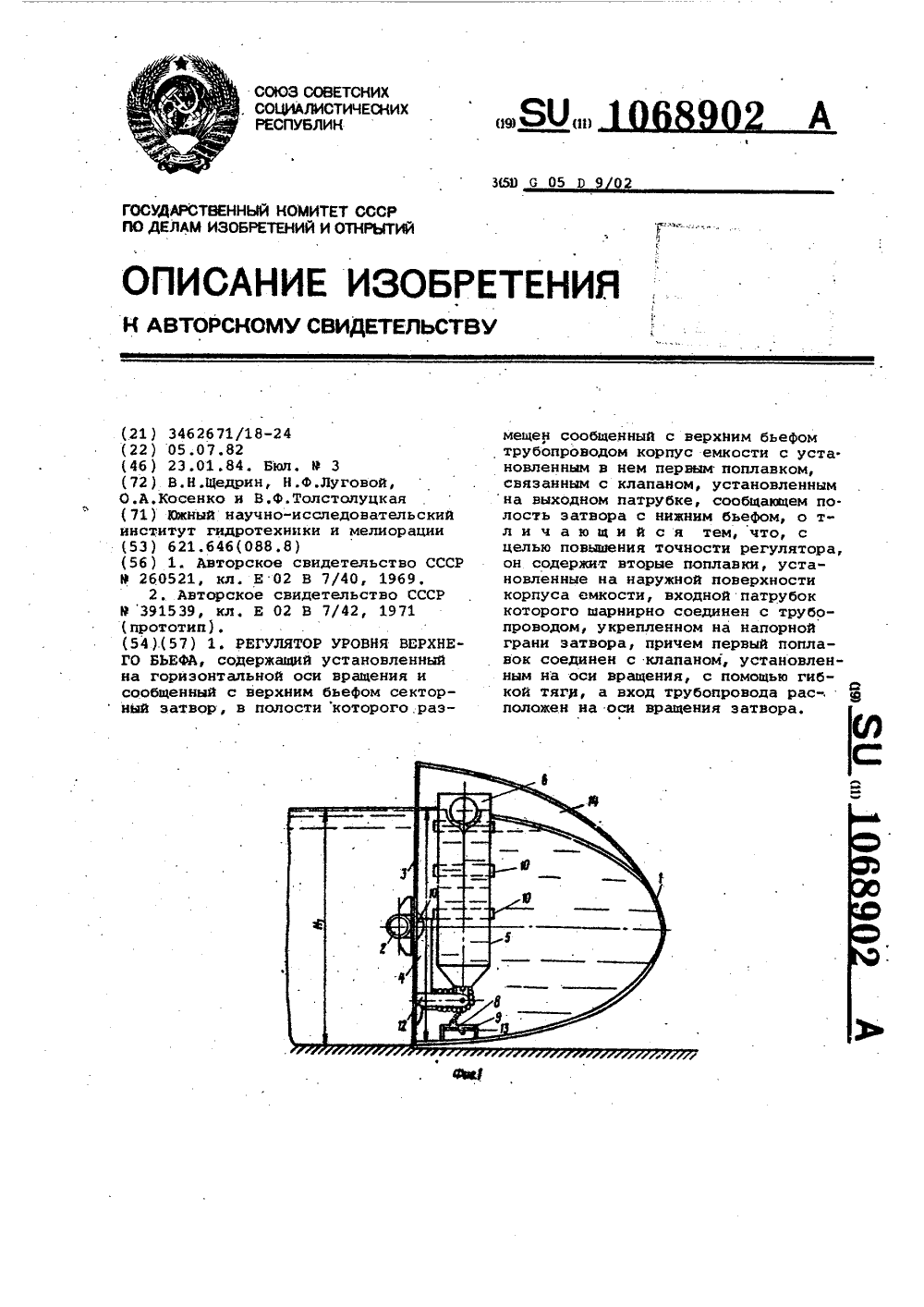

Метки: бьефа, верхнего, регулятор, уровня
...чего точность регулятора невысока. Цель изобретения - повышение точности регулятора.Поставленная цель достигается тем, что регулятор уровня верхнего бьефа, содержащий установленный на горизонтальной оси вращения и сообценный с верхним бьефом секторный затвор, в полости которого размещен сообщенный с верхним бьефом трубопроводом корпус емкостн с ус.тановленным в нем первым поплавком, связанным с клапаном, установленным на выходном патрубке, сообщающем полость затвора с нижним бьефом, содержит вторые поплавки, установ 10 15.20 25 30 35 40 45 50 55 ленные на наружной поверхностикорпуса емкости, входной патрубок которого шарнирно соединен с трубопроводом, укрепленном на напорной грани затвора, причем первый поплавок соединен с клапаном,...
Регулятор скорости
Номер патента: 1068903
Опубликовано: 23.01.1984
Автор: Ярунов
МПК: G05D 13/14
...паз с расположенным в немпервым концом рычага, второй конецкоторого кинематически связан с исполнительным механизмом, привод идатчик скорости, последний выполненв.виде ролика, ось которого жесткоукреплена на гервом валу, и торцового кулачка, установленного свободно 5 Она первом валу, цилиндрическая поверхность которого связана с приводом, а торцовая - контактно с роликом. нительным механизмом 6, Регулятор скорости содержит также привод 7 и датчик скорости, который выполнен в виде ролика 8, ось 9 которого жестко чкоеплена на пеовом валу 1, и торцового кулачка 10, установленного свободно на первом валу, корпус 11 и демпфер 12..Регулятор скорости работает следующим образом.Ведущее звено - торцовый кулачок 10 получает вращение от...
Устройство для регулирования давления расплава в экструдере
Номер патента: 1068904
Опубликовано: 23.01.1984
Авторы: Мондрус, Смагоринский, Фрадин
МПК: G05D 16/20
Метки: давления, расплава, экструдере
...В случае прекращения подачи гранулята можно избежать аварии только своевременным переключением .электропривода шнека на работу с пониженной частотой вращения.Цель изобретения - повышение надежности устройства. Поставленная цель достигается тем, что в устройство, содержащее датчик и задатчик давления, подключенные к соответствующим входам регулятора давления, задатчик частоты вращения исполнительного механизма, последовательно соединенные регулятор частоты .вращения, к вхоцу кото- . рого подключен выход датчика частоты вращения исполнительного механизма, регулятор тока и датчик тока, выходом подключенный к второму входу ре.гулятора тока, введены последовательно соединенны" элемент И, элемент памяти, реле времени н...
Устройство для регулирования колебаний
Номер патента: 1068905
Опубликовано: 23.01.1984
Авторы: Божко, Личкатый, Потиченко, Савченко, Шипилло
МПК: G05D 19/02
Метки: колебаний
...вторым входом блока памяти а выход - с вторым входом второго триггера, выходом подключенного к второму входу элемента И, выход регулятора амплитуды соединен с входом формирователя прямоугольных сигналов и с вторым входом ключевого элемента, выход которого подключен к входу усилителя мощности и к входу задатчика числа импульсов, вход инвертора связан с выходом формирователя прямоугольных сигналов и с вторым входом счетчика .импульсов, выход второго дифференцирующего блока .соединен с вторым входом первого триггера, выход согласующего усилителя соединен с входом измерителя пикового (значения, а выход блока памяти подлючен к входу блока сравнения.На Фиг.1 приведена блок-схема предлагаемого вибростенда; на фиг.2- эпюры напряжений.Устройство...
Влагомер
Номер патента: 1068906
Опубликовано: 23.01.1984
Авторы: Дьяченко, Осиновский
МПК: G05D 22/00
Метки: влагомер
...третий элемент И и дваждущих мультивибратора причем пер вый вход блока синхронизации соединен с входом установки нуля второготриггера, второй вход блока синхрониэации соединен с первым входом третьего элемента И, второй вход которой соединен с выходом второго триггера, а выход - с входом первогождущего мультивибратора и являетсяпервым выходом блока синхронизации,выход первого ждущего мультивибратора соединен с входом второго ждущегомультивибратора и является вторымвыходом блока синхронизации, выходвторого ждущего мультивибратора соединен с входом установки единицы второго триггера и является третьим выходом блока синхронизации.Блок цифрового умножения содержит второй двоичный счетчик, блок 51015 20 Устройство содержит датчик,1...
Термостатирующее устройство
Номер патента: 1068907
Опубликовано: 23.01.1984
Авторы: Беспоясный, Верещагин, Петренко
МПК: G05D 23/19
Метки: термостатирующее
...окружающей среды,близкая к температуре статирования;Р, - мощность нагревателя при температуре среды, равной То.В случае, если при изменениитемпературы окружающей среды температура объекта термостатирования изменяется в ту же сторону, что и температура среды, то для возвращения температуры термостатирования к заданному значению на Датчике температурынеобходимо изменить мощность Рц прямо пропорционально изменению температуры окружающей среды независимоот,работы термобатареи (нагрев или.охлаждение). При этом мощность Рнможет принимать значение большее либоменьшее значения Р (фиг.2, кривая8). В случае., когда изменение температуры окружающей среды вызывает изменение температуры объекта термостатирования в противоположную сторону, необходимо...
Способ управления теплопроизводительностью группы водогрейных котлов
Номер патента: 1068908
Опубликовано: 23.01.1984
Авторы: Васильев, Жидович, Левков, Литвинец, Петрович, Рубахин, Рымашевский
МПК: G05D 27/00
Метки: водогрейных, группы, котлов, теплопроизводительностью
...воды в обратном 1 и прямом ,2 трубопроводах регулятор 19 давления сбалансирован. Отклонения темпе ратуры воды перед котлами отрабатываются регулятором 14 рециркуляции врезультате изменения кратности рециркуляции клапаном 6, при этом нарушение соотношения расходов в обратном1 и прямом 2 трубопроводах быстровосстанавливается регулятором 19давления.-. Колебания температуры водыв прямом трубопроводе 2 подавляютсярегулятором 12 температуры изменением положения клапана 4; в результатечего производится подмешивание холодной воды иэ обратного трубопроводав большей или меньшей степени. Выходное воздействие регулятора 12 температуры "запоминается" на интеграторе20 корректирующего регулятора 13 и,с учетом коэффициента усиления канала, включаются...
