G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 993220

Опубликовано: 30.01.1983

Авторы: Круц, Медко, Шмытько

МПК: G05D 23/30

Метки: терморегулируемое

...криостатное устройство содержит криостат 1, клапан2 обратного давления, теплообменнуюкамеру 3, термостатируемую камеру 4,регулятор 5 расхода потока газа, датчик 6 температурь 1, задатчик 7 опорно 45но напряжения, усилитель 8 сигналаразбаланса, потенциометр 9, оптические окна 10, рентгеновские окна 11,исследуемый образец 12.Терморегулируемое устройство работает следующим образом.50Криогеннав жидкость или ее пары,находящиеся в емкости гелиевого криостата 1 под давлением, поддерживаемымклапаном 2 постоянного давления, поступают через теплообменную камеру 3в термостатируемую камеру 4, в которой осуществляется криостатированиеисследуемого образца 12 потоком газа,0 фимеющего температуру, близкую к заданной. Управление этим...

Номер патента: 547152

Опубликовано: 30.01.1983

Автор: Румянцев

МПК: G05D 13/10

Метки: датчик, центробежный

...,груз 5 под действием цвнтробвжной си" що лы упиравтся одноврвмвнно в рычаг 4.и и выходной элвмвнт 3, стремясь первместить вго вправо.Конец рычага 4, упирающийся в элвмент 3, также стремится пврвмвстить его вправо, Таким образом, на выходном элементе происходит суммированив силы действия груза нвпосрвдстввнно на выходной злемвнт и рвакции груза, двйствующей на рычаг 4.20При увеличвнии угловой скорости вращения элемента 1 до опрвдвлвнного значения суммарная сила на выходном элементе от реакции цвнтровжного груза и от рычага 4 преодолевает сопротивлвнив нагрузки, например пружины, в результате чего выходной элв" мент перемвщается вправо, а грузы 5 расходятся на большой радиус.При этом рычаг 4 поворачивается вокруг оси против часовой...

Номер патента: 805812

Опубликовано: 07.02.1983

Авторы: Епишин, Коржов, Телис

МПК: G05D 23/19

Метки: температуры

...прототипа является. низкая надежность, так как при обрыве цепи измерительного преобразователя на выходе устройства может появиться произвольный сигнал,ВЬ 1 ЭЫВаЮщИй большой перегрев или недогрев в объекте регулирования. Целью изобретения является повышение надежности устройства.Поставленная цель достигается тем,что в устройство для регулированиятемпературы, содержащее последовательно соединенные задатчик температуры, блок сравнения, однополу"периодный модулятор, усилитель переменного тока, демодулятор, блокуправления и исполнительный эле 10 мент, а также генератор несущейчастоты, выходы которого подключены к управляющим входам модулятораи демодулятора, и блок индикациинеисправности измерительного преоб 15 разователя, выходом...

Номер патента: 995069

Опубликовано: 07.02.1983

Авторы: Иоспа, Куликова, Тихонов, Феоктистов, Чаусов

МПК: G05D 7/00

Метки: охлаждающей, полупроводникового, потока, преобразователя, среды

...нагрузки вновьвыделяющееся тепло аккумулируется в на-,гретом от предыдущего цикла нагрузкипреобразователе, повышая его температуру сверх нормы. Если к тому же венти зляция включается с задержкой по отношению к моменту наброса нагрузки, тов повторно-кратковременных режимах с,высокой кратностью перегрузок наблюдается перегрев. 26Если после режима предельной токовой нагрузки следует режим небольшойнагрузки, при которой преобразовательможет работать с естественной вентиляцией, то при отключении вентиляции 2преобразователь длительное время (до20-30 мщ) находится в перегретомсостоянии, так как переход к новомуустановившемуся тепловому режиму происходит замедленно. При этом возмож- Зно также и превышение предельной температуры...

Номер патента: 995070

Опубликовано: 07.02.1983

Авторы: Старобахин, Эмке

МПК: G05D 11/16

Метки: массовых, потоков, расходов, соотношения, трубопроводах

...температур потоков на точность регулированиясоотношения потоков устройство снабженотеплопроводящим кожухом 7 из материала с высокой теплопроводностью, например, меди, охватывающим одновременнооба трубопровода 5 и 6. Пары последовательно соединенных терморезисторов 1,2 и 34 подключены параллельно потенциометричэскому делителю 8 напряженияи источнику 9 питания. На одном из трубопроводов, например 5, установлен исполнительный механизм 10, каждый иэтрубопроводов 5 и 6 соединен с барботером (смесителем) 11. Точки коммутациитерморезисторов 1 и 2, 3 и 4 соединены попарно между собой и подключены крезистивному делителю напряжения, состоящему из двух постоянных 12 и 13 ипеременного 14 резисторов, причем установочный вход переменного...

Номер патента: 995071

Опубликовано: 07.02.1983

Авторы: Квач, Назаренко, Назаров

МПК: G05D 23/19

Метки: помещений, электрообогрева

...(низкие темпера и последний подает команду комму- помещении, кабеля ища татору 2 на отключение. у конструкций) избиратель При понижении температуры воздуха тавится в нижнее положь;.: в помещении, например, до +5 С (вызкоммутатор 2 оказываеч- ванном превышениео фактических тепло ым и по греющему ка- потерь помещением против Расчетных, еленному терморезистору 10 например, при открывании на длительное ектрический ток, нагревая время окон, двери и т.п.); если поверхилегающие к нему консь- ность попа локально не перекрыта дов помещении, независи- цоЬнительной теплоизолнцией, снижаетсякоммутатора 2. При также и температура токопроводящей ературы воздуха до ж 5 жилы кабеля 4, благодаря чему разбалаиы избиратель" 1 управления са заданной фазы...

Номер патента: 996999

Опубликовано: 15.02.1983

Авторы: Белоусов, Комаров, Смирнов, Фролов

МПК: G05D 9/02

Метки: герметичный, жидкости, налива, ограничения, резервуар

...с герметичным резервуаромв точке предельного уровня жидкостии с дренажно-напорной магистральючерез поплавковый клапан, а подпоршневая полость соединена с дренажнонапорной магистралью за поплавковымклапаном.На фиг. 1 показано устройство,исходное положение, на фиг. 2 - тоже, после заполнения емкости до требуемого уровня.Устройство содержит герметичныйрезервуар 1 (фиг. 1) с подводящимтрубопроводом 2, на котором установлена задвижка 3, связанная с поршнем4, подпружиненным пружиной 5,.и установленным в гидроцилиндре 6, причем нацпоршневая полость 7 гидроцилиндра соединена трубкой 8 с герметичным резервуаром 1 и с дренажнонапорной магистралью 9, в которойустановлен поплавковый клапан 10,а подпоршневая полость 11 соединенас...

Номер патента: 997000

Опубликовано: 15.02.1983

Автор: Лизин

МПК: G05D 9/04

Метки: раствора, регулятор, уровня

...датчика с помощью регулировочного винта 17, расположенного натяге 18, закрепляется в таком положении, чтобы рычаг 9 находился всреднем положении диапазона его возможных перемещений. Затем свободныйконец рычага соединяют с заслонкой10 трубопровода 11 подачи растворав ванну. После этого регулятор автоматически поддерживает уровеньраствора в ванне.Если высота уровня в вадне неизменяется, то в полостях 15 и 19пьеэомегрических датчиков устанавливается некоторое постоянное давление, поступает на вход 4 пневматического усилителя 3. Усиленный сигнал с выхода 5 пневматического усилителя 3 поступает в полость управления б мембранного исполнительногомеханизма 7, шток 8 которого с по-мощью рычага 9 удерживает заслонку10 в положении, при котором...

Номер патента: 997001

Опубликовано: 15.02.1983

Автор: Вольнов

МПК: G05D 16/06

Метки: давления, регулятор, ручным, управлением

...1, В этом положении 39кольцевая канавка 17, выполненнаяна подпружиненном плунжере 15, соединяется со сливным каналом 7 и отверстием 18, выполненным в корпусе 1.и соединяющимся со сливной полостью 4 35Кольцевая канавка 17,.отверстие 18и сливной канал 7 образуют клапанвыпуска 19,В корпусе 1 выполнена перегородка 20, в центральном отверстии 21которой установлен шток 22, расположенный с осевым зазором А между клапаном впуска 8 и подпружиненным плун.жером 15. На конце корпуса 1 уставов.лен орган управления 23, между ними подпружиненным плунжером 15 установлена задающая пружина 24,Регулятор работает следующим абраэом.Пока к органу управления 23 неприложено внешних сил, подпружиненный плунжер 15 прижат пружиной 16к корпусу 1, а клапан впуска 8...

Номер патента: 997002

Опубликовано: 15.02.1983

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...осевом направлении пьеэоке-рамический цилиндр, торцовые поверхности которого металлизированы и25подключены проводами 23 к источникупеременного напряжения 20,Регулятор работает следующим образом. 30В исходном состоянии полость между поршнями 8 и 9 заполнена жидкостью 14, пружина 12 задания сжатавинтом 10 через тарель 11. Поршень 8 пружиной 12 максимально опущен, жидкость 14 находится под давлением, под действием которого поршень 9 максимально опущен и находится у ограничителя корпуса. Дросселирующий клапан 5 через толкатель 7 поршнем 9 максимально поднят над седлом 4 и образУ" ет с, последним максимальное проходное сечение,Газ высокого давления подается через входной канал 2 к клапану 5, 45 В щели междУ клапаном 5 и седлом 4 газ...

Номер патента: 997003

Опубликовано: 15.02.1983

Автор: Годин

МПК: G05D 21/02

Метки: веществ, двумя, действующими, параметра, потоками, противоположно, регулируемого, стабилизации

...начал увеличиваться выше заданной величины. Об этом датчик 1 сообщает регулятору 2, на выходе которого появляется сигнал, направление которого соответствует уменьшению величины параметра. Этот сигнал поступает,на другие входы элементов совпадения 3 и 4, а с их выходов сигнал поступает на регулирующие органы 5 и 6. В предлагаемом устройстве использована логика, заключающаяся в том, что электродвигатели регулирующих органов противоположно действующих потоков при подаче сигнала одного знака. должны вращаться в разные стороны, Когда электродвигатель 7 открывает вентиль 9 регулирующего органа 5, то другой электродвигатель 8 закрывает вентиль 10 регулирующего органа 6. Поскольку вентиль 10 в исходном состоянии закрыт, то электродвигатель 8 не...

Номер патента: 997004

Опубликовано: 15.02.1983

Авторы: Долотов, Преображенский

МПК: G05D 23/19

Метки: температуры

...работой датчика-нагревателя,На чертеже приведена электрическая схема устройстна.Устройство для регулирования температуры содержит датчик-нагревательна транзисторе 1, коллектор и эмиттер которого подключены к источникупитания, а база подключена к инвертирующему входу операционного усилителя 2, ключевой транзистор 3, коллектор которого через ограничивающийрезистор 4 подключен к базе транзистора 1, а база через резистор 5 соединена с одной из шин и через конденсатор б - с выходом операционногоусилителя. На неинвертирующий входоперационного усилителя 2 подаетсяопорное напряжение с задатчика 7,равное напряжению на иннертирующемвходе операционного усилителя прирабочей температуре.Устройство работает следующим образом.Если...

Номер патента: 997005

Опубликовано: 15.02.1983

Авторы: Болога, Пушков, Сюткин, Тетеля

МПК: G05D 23/30

Метки: термостат

...ности проницаемые сетчатые электроды подключены к одноименным полюсам высоковольтного источника.На чертеже приведена схема предла" гаемого термостата.Термостат состоит из термостатируемой поверхности 1, на которой находится объект термостабилизации 2, теплоизолированный диэлектрический корпус 3, в котором расположена рабо чая камера 4 и проницаемые счетные электроды 5 с чередующейся полярностью. Межэлектродное пространство частично заполнено электропроводящим . порошком б. Датчик температуры 7 со 15 единен через блок управления 8 с высоковольтным источником 9. Над верхним электродом расположена воронка 10.Термостат работает следующим образом. 20Под действием электрического поля высокой напряженности частицы электропроводящего...

Номер патента: 997006

Опубликовано: 15.02.1983

Авторы: Дубовской, Леонтьев, Певзнер

МПК: G05D 23/30

Метки: термостат

...115с теплоизоляционной пробкой 2 внутУри которой установлены первый нагреватель 3, выполненный в виде однослойной обмотки, и дифференциальный усилитель 4, связанные с термачувствительным мостом 5 и блоком управления (не показан),Внутри сосуда Дьюара размещентепловыравнивающий корпус б, выполненный иэ материала с высокой теплопроводностью в форме закрытого ци 25 линдрического стакана, на боковойповерхности которого размещена измерительно-нагревательная обмотка ввиде бифилярной намотки медных иманганиновых проводов (термочувстви 30:тельный мост),Внутри тепловыравнивающего корпуса б установлен термостатируемыйобьект 7, к которому прилегает выступ В тепловыравнивающего корпуса,/35 выполненный в средней части тепловыравнивающего корпуса...

Номер патента: 997007

Опубликовано: 15.02.1983

Авторы: Бекер, Виестур, Левитан

МПК: G05D 27/00

Метки: аэробного, культивирования, микроорганизмов, пены, уровня, ферментере

...блока 16, первый выход которогосоединен с оцним из входов блока 5сравнения,.а второй выход подключенк первому входу второго вычислительного блока 17, выход которого связанс вторым входом блока 5 сравнения.Второй вход вычислительного блока 17подключен к выходу измерителя 18мощности, связанного с нагревателем 11.Система работает следующим образом,Выходящий из ферментера 1 черезтрубопрозод 9 воздух, несущий с собой капли жидкости, направляется визмерительную камеру 8, где подогревается с целью испарения капель жидкости и определения расхода воздуха.Степень нагрева воздуха регулирует блок 14 сравнения, причем поддерживаемая разность температур задается перед началом процесса культивации, В зависимости от заданной разности температур и от...

Номер патента: 998374

Опубликовано: 23.02.1983

Авторы: Титаренко, Чернышова

МПК: C02F 1/48, G05D 27/00

Метки: воды, магнитной, эффективности

...водой до и после магнитной обработки, в качестве реагента используют гидроокксь кальция.В качестве критерия оценки используют отношение скоростей кристаллизации карбоната кальция, выраженных тангенсом углов наклона касательных в точке перегиба кривых кристаллизации в омагниченной и неомагниченной воде. Способ осуществляют следующиы образом.В термостатированную ячейку заливают омагничениую кли неомагниченную воду.с оиределенной щелочностью,добавляют гидроокись кальцкй и при. рНграмму, характеризующую процесскристаллизации карбоната кальция.Проводят касательные в точке переги.ба кривых кристаллизации и находяттангенсы углов наклона касательных.Отношение тангенсов углов наклона ка:сательных в точке перегиба кривыхкристаллизации омагниченной...

Номер патента: 999021

Опубликовано: 23.02.1983

Авторы: Каплан, Пискунов, Торопцов

МПК: G05B 19/418, G05D 27/00

Метки: защиты, установки, циркуляционной, электродиализной

...Т . При этом на выходе элементов 77 и 78 ус"танавливается сигнал 0, При окончг нии интервала времени И 2 на выходе 46 и на нходе 97 появляется сигнал1 в течение интервала времени, например Т 1-5 с. При этом сигнал ф 11 устанавливается на выходе элементов 74-7 б,а,на выходе элементов 80 и 81 устанавливается сигнал 0, катушки 35 и 38 обесточиваются, размыкаются контактные группы 36 и 40. Напряжение от источника 94 снимается с агрегата 5 и двигателя 10. Процесс очистки воды прекращается, Эа интервалом Т следует интер 3вал времени, например И =5-10 с, в3течение которого происходит полная остановка двигателя 10, на выходе 46 элементов 74-76 устанавливается сигнал 0, Гри окончании интервала времени ИЗ на выходе 47 и на входе 98 появляется...

Номер патента: 999025

Опубликовано: 23.02.1983

Авторы: Белкин, Евченко, Мойсеюк, Устинов, Хунцария

МПК: G05D 7/00

Метки: жидкости, расхода

...регистра 4 логическую единицу, а в остальные блоки - состояния младших разрядов счетчика 3.Этот случай соответствует отрицательному сигналу рассогласованиябез его ограничения, В пределе, когда сигнал рассогласования равен нулю, в первом, знаковом и в осталь ных блоках памяти регистра 4 запишутся соответственно логические единица и нули.В третьем случае (фиг. Зв) за период времени между импульсами с . 45 первого элемента 9 на счетчик 3 с блока 2 поступает число импульсов И = Ио - ИЗ, где И;3 - некоторое количество импульсов для рассматриваемого случая,М + 1, В момент при хода импульса с первого элемента 9 на второй вход блоков памяти регистра 4 на первый вход этих блоков с выхода дешифратора 12 поступит сигнал принудительной записи логи...

Номер патента: 999026

Опубликовано: 23.02.1983

Авторы: Важненко, Тупиков

МПК: G05D 9/12

Метки: значений, параметров, предельных

...прибора 7.Обмотки групповых реле 12 - 12" подключены к блоку 1 б управления, соединенному, н свою очередь, черезблок 17 запуска с и-ым контактом 18первой секции 19 переключателя,Резисторы первой ступени 9 " 9К( Си 10, - 10,. каждого делителя по ве-,личине н дна-три раза больше каждогорезистора последующих ступеней,Включение через регулирующий резистор 8 к выводам источника 5 питания последовательной цепочки иэ 2 книзкоомных резисторных делителейпозволяет обеспечить установку одина.коных токов во всех делителях изменением лишь одного регулирующего резистора 8, имеющего величину на двапорядка больше суммарного значения резисторов 2 К низкоомных делителей. . В э 1 ом случае.ток в низкоомных делителях определяется как частное от...

Номер патента: 999027

Опубликовано: 23.02.1983

Авторы: Гальцов, Константинов, Пошелюжный, Устинов, Шатров

МПК: G05D 11/00

Метки: жидкостей, расходов, соотношения

...команда с выхода элемента 15 открывает элемент 16 и через последний импульсы с генератора 12 поступают на первый частотный вход реверсивного счетчика 11. Элемент 16 будет открыт, если хотя бы на одном каком-либо входе второго элемента 15 будет присутствовать команда, т.е. если расход жидкости хотя бы в одном канале 1( 1 ц и 1(ц будет отклоняться от задания, определяемого выходным сигналом соответствующего блока 2, 2" и 2 ц сверх заранее установленной границы зоны допустимых значений в большую или меньшую сторону. Этот случай проиллюстрирован диаграммами 3 на фиг.5. В установившемся режиме, после ввода устройства на максимальную производительность, которая задается частотой следования импульсов с генератора 8, в реверсивном счетчике 11...

Номер патента: 999028

Опубликовано: 23.02.1983

Авторы: Зернов, Кушпель, Никифоров, Романов, Соловьев

МПК: G05D 21/02

Метки: концентрации, раствора, солевого

...вход которого 5 подключен к первому электроду двух" электррдного датчика концентрации соленого раствора, второй электрод ,которого заземлен.На,чертеже принедена структурная 10 схема устройства.Устройство содержит генератор 1 переменного тока, соединенный с неинвертирующим входом операционного усилителя 2, иннертирующий вход ко торого соединен через резистор Н с выходом операционного усилителя 2 и с первым электродом днухэлектродного датчика Э концентрации соленого раствора, второй электрод которого рр заземлен, Выход операционного усилителя через выпрямитель 4 соединен со входом блока 5 отображения инфор" мации.Устройство работает следующим об разом.При включении питания генератор 1 вырабатывает сигнал переменного тока...

Номер патента: 999029

Опубликовано: 23.02.1983

Автор: Райлян

МПК: G05D 23/19

Метки: температуры

...ЬТэ, как Функцией от Т причем тТ . змацссТ, имысленно, отсоединить выход схемы 65 о(2)Для того, чтобы выполнялось соотношение (2) в условиях, когда временные параметры Хо изменяются в зависимости от внешних условий или при изменении теплофизических характеристик, необходимо менять соответствующим образом параметры Ир.Ирн нагреве Ыо можно свести к сумме передаточных Функций апериоди" ческих звеньев первого порядка. В простейшем случае это имеет вид.Кфоор+1 (3)где К - коэффициент пропорциональности;- постоянная времени объектауправления.Бслименяется в процессе регулирования, необходимо изменять ипостоянную времени Ир, которая в таком случае имеет видр 1 4 (4)Ю =. угде 7 - постоянная времени блокарегулирования;К в . коэффициент...

Номер патента: 999030

Опубликовано: 23.02.1983

Авторы: Зорин, Казанский, Петров, Рогульская

МПК: G05D 27/00

Метки: варки, процессом, целлюлозы

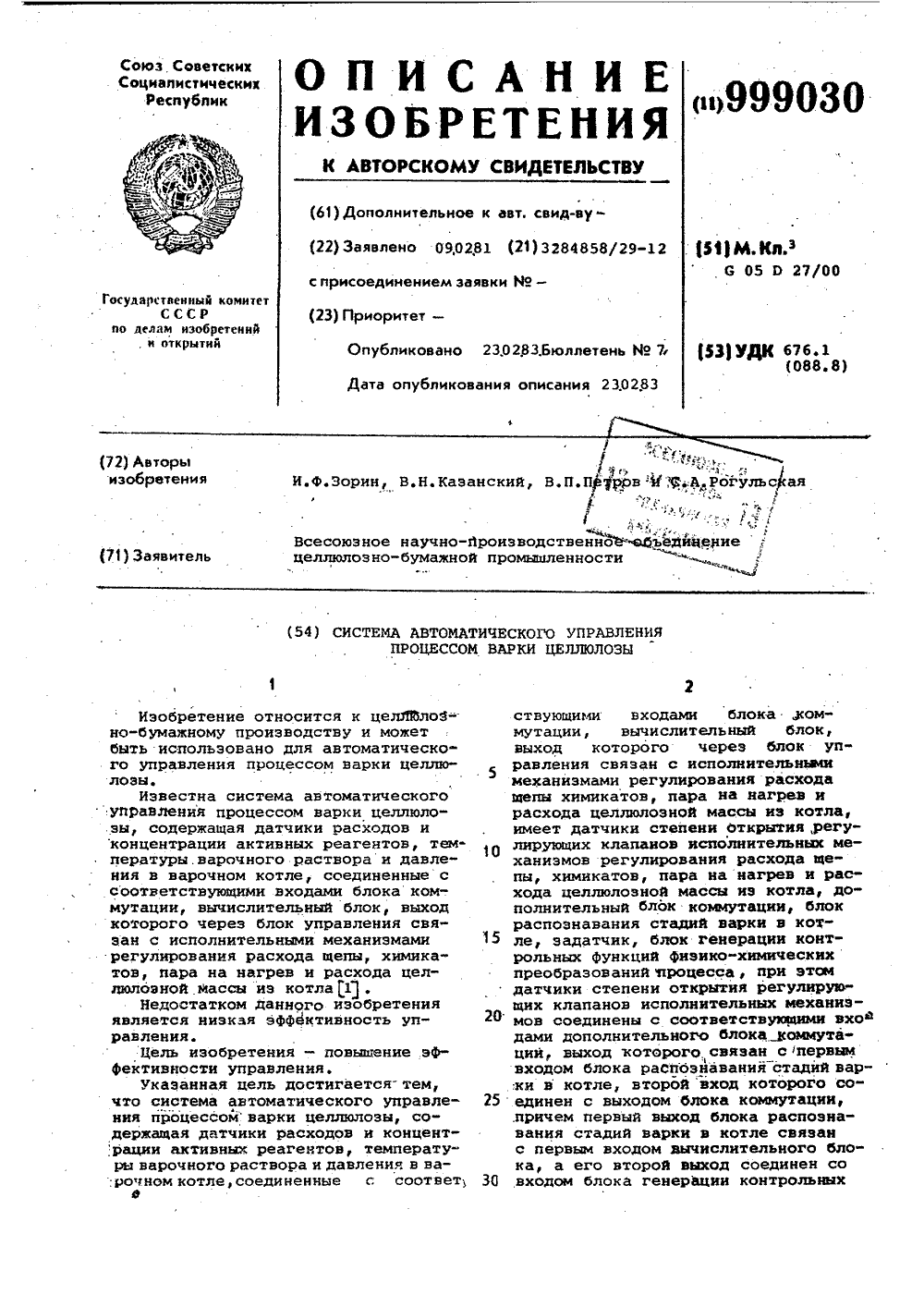

...варки осуществляется в группе нарочных аппаратов (на чертеже условно показан один объект Управления),Работа системы осуществляется сле О ,дующим образом.При включении системы в любой точке объекта управления сигналы с датчиков положений клапанов исполнительных механизмов 10 - 13 поступают в блок 9 коммутации дискретных сигналов, асигналы с аналоговых датчиков 1 - 5 поступают в блок 7 коммутации сигна" лов. Из блоков 7 и 9 сигналы поступают в блок 8, назначением которого является раСпознание управляемой ста,".ф дии объекта и формирование соответствующих алгоритмов управления. 8 =х (12)лх,(13)лх (10) ) х (11)л Ь(Тф-Т ) АлЬ (С -С)Л Ъ (Р-Р )л 1 (1) ф(1) где х(1) - положения вентилей испол"нительных механизмов,Ъ ( ) -приращение...

Номер патента: 1001010

Опубликовано: 28.02.1983

Автор: Пискунов

МПК: G05B 19/418, G05D 27/00

Метки: защиты, установки, циркуляционной, электродиализной

...4, насосы 8 ц 9 на О чинают перекачивать воду через электро: диализатор 4 по контуру дилюата (бак 7, линия 26, электродиализатор 4, линия 27, бак 7) и по контуру концентрата (бак 6, линия 22, электродиализатор 4. линия 23, бак 6) Часть воды из кон= тура концентрата по линии 24 направ:.- ляется для промывки электродных камер электродиализатора 4 и затем сбрасыва: - ется в коп 25, В процессе много кратной циркуляции через эцектродцализатор 4 соцесодержание воды в контуре дилюата снижается, а в контуре концент- рата цовьшастся, Убыль Воды из контура концентрата компенсируется поступ пением исходной Воды в бак 6 по ликцям 16 ц 17. Убыль Воды из контура дицюв: а в результате переноса солей ц эцеггрс -осмотического переноса Воды в...

Номер патента: 1001017

Опубликовано: 28.02.1983

Авторы: Голдаев, Гуськов, Мирош, Сиделев

МПК: G05D 7/01

Метки: прямоточный, расхода, регулятор

...соосно штоку между порш" нем и тарелью, причем в штоке выполнен осевой канал, соединяющий выходную полость с полостью стакана. соединяющий выходную полость с полостью стакана,На чертеже изображена конструктивная схема прямоточного регулятора рас.хода. 5Прямоточный регулятор расхода содержит корпус 1 с входной 2 и выход"ной 3 полостями, с цувствительнымэлементом выполненным в виде поршня4 с пружиной 5 настройки, регулирую ощий орган в виде тарели 6 и дроссельперенастройки - в виде плоского золотника 7 установленного соосно вкорпусе 1 между поршнем 4 и тарелью6. Поршень 4 с пружиной настройки 5 15расположен в стакане 8, соосно установленном во входной полости 2 и связан через шток 9 с тарелью 6. В штоке. 9 выполнен осевой...

Номер патента: 1001018

Опубликовано: 28.02.1983

Авторы: Сажин, Юрченко

МПК: G05D 7/06

Метки: расхода

...обмотки может осу. ществляться частотой 50 Гц, т.е. ис" точник 1 регулируемого переменного напряжения подключается к промышленной сети. В качестве источника регулируемого переменного напряжения мо. жет быть использован автотрансформатор, ползунок которого связан с регу. лятрром.Работает устройство следующим образом.Лри отсутствии напряжения с источника 1 регулируемого переменного напряжения постоянные магниты 6 находятзо ся в самом хаотическом состоянии на нижней вставке 4 притянутыми друг к другу и сопротивление, создаваемое ими прохождению продукта, максимальное. Лри подаче переменного напряжения с выхода источника 1 регулируемого на- пряжения на обмотку 2 сферические постоянные магниты 6 начинают совершать колебания в осевом...

Номер патента: 1001019

Опубликовано: 28.02.1983

Автор: Цепляев

МПК: G05D 9/02

Метки: жидкости, регулятор, уровня

...перегородНа чертеже схематически изобррегулятор уровня жидкостй,Регулятор содержит емкость 1входным 2 и выходным 3 патрубкаготяжелой жидкости и выходным патр4 для легкой жидкости и размещеную в емкости 1 лабиринтную переку 5, выполненную в виде цилиндрустановленную коакси ал ьно выходнформула изобретения каз 1390/52 Тираж 872 Подписно ИП филиал ППП "Патент", г. Ужгород, ул. Проектна 3 100 патрубку 3 для тяжелой жидкости. Выходной патрубок 4 для легкой жидко" сти установлен выше нижней кромки 6 лабиринтной перегородки 5.Регулятор уровня жидкости работает следующим образом.Жидкость поступает в емкостьчерез входной патрубок 2 и накапливается в ней, При достижении уровня верхнего среза выходного патрубка 3 для тяжелой жидкости,...

Номер патента: 1001020

Опубликовано: 28.02.1983

Автор: Ковшевацкий

МПК: G05D 9/02

Метки: жидкости, регулятор, уровня

...прикрепленный к горизон 40тальной оси 2 вращения и подвижносвязанные между собой шаониром 3,перемещающимся по направляющим 4створки, первая 5 и вторая 6 створки, первая из которых подвижно соединена с первой рамой 7 установленной на оси 2 вращения, а вторая створ.ка б подвижно связана с второй рамой 8, жестко связанной с напорнымщитом 1. Створки 5 и 6 соединены с. осью 2 вращения пружиной 9 или могутбыть снабжены поплавком 10 (фиг, 3)Для пропуска транзитных расходовпредусматривается устройство 11, перемещаацее напорный щит до упоров 12,Регулятор находится в положении,когда истечение в нижний бьеф исключено (фиг. 1). В этом случае шарнир3 притянут пружиной 9 к оси 2, а 0 4створки 5 и 6, примыкая к щиту 1 и флютбету, образуют...

Номер патента: 1001021

Опубликовано: 28.02.1983

Авторы: Марчук, Щедрин

МПК: G05D 9/02

Метки: бьефах, гидротехнических, регулятор, сооружений, уровня

...отверстием с установленным25на нем клапаном, связанным с рычагом,шарнирно-соединенным с первым сектором и снабженным противовесом.На фиг, 1 изображен регулятор вразрезе в запертом состоянии; назофиг, 2 - то же, при пропуске расхода; на фиг, 3 - вид на регулятор состороны нижнего бьефа.Автоматический регулятор (фиг, .1)содержит емкость, состоящую из двухсекторов, Первый сектор 1 закрепленна балках 2 (фиг, 3) между бвреговыми устоями канала 3.На горизонтальной оси ч вращенияразмещен напорный щит 5. На напорномщите 5 закреплен второй сектор б,который входит в первый сектор 1 свозможностью перемещения и имеет внижней части напорной грани ряд слив.ных отверстий .7 (фиг, 3) для наполнения еикости, По периметру первогосектора 1...

Номер патента: 1001022

Опубликовано: 28.02.1983

Автор: Быстряков

МПК: G05D 11/02

Метки: двух, потоков, расходов, регулятор, соотношения

...тяге 9, которая размещена в центральном отверстии вала 4 и шарнирно соединена с рычагом 10, выполненным в виде щеки с рядом настроеч ных винтов 11 и упругой пластиной 12 поверх них, образующих переменный профиль, Другим концом рычаг 10 со" единен с корпусом 1 с возможностью качания в плоскости движения тяги 9. На торце вала 4 неподвижно закреплен приводной рычаг 13, свободным концомконтактирующий с переменным профилем рычага 10 с одной стороны и корпусом 1 - с другой. Постоянство контак в та обеспечивается пружиной 14, Гайка 15 и винт 16 служат для регулирования осевого положения шиберов 7 и 8.Регулятор работает следующим образом, 25Воздушную 5 и газовую 6 заслонки с помощью гайки 15 и винта 16 настраивают на нужный условный проход,...
