G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1312083

Опубликовано: 23.05.1987

Авторы: Дорохов, Кафаров, Кожанов, Родных, Шишлянников

МПК: C08F 10/02, G05D 27/00

Метки: газовой, олефинами, полимеризации, процессом, сополимеризации, фазе, этилена

...этилена в газовой фазе испольэуетсл катализатор Б, состоящий иэ дициклопентадиенилхрома (хромоцена), нанесенного на обеэвоженную двуокись кремния Б 10. При сополимеризации этилена с Ф -олефинами используется катализатор Б- бис-трифенилсилилхромат, осажденный на БдО и восстановленный в активную форму диэтилалюминием.Удельный расход катализатора на 1 т полимера 2-10 кг. Другие характеристики катализаторов приведены на фиг. 2 и 4.Управление процессом осуществляют следующим образом.Пусть показание датчика 9 измерения количества хрома в катализаторе увеличилось, например, ввиду изменения свойств используемого сырья для катализатора или режима работы реактора 1 приготовления катализатора от 1,35 до 1,6 Х. Тогда значение ПТР,...

Номер патента: 1312536

Опубликовано: 23.05.1987

Автор: Соколов

МПК: G05D 7/01

Метки: газов, жидкостей, расхода, регулятор

...на дно стакана 10, а нижний - на тарелку 12, закрепленную на нижнем конце полого штока 13 выходящего из корпуса 1 через сальник 14. К жесткому центру 9 прикреплен плунжер (сердечник) 15, расположенный в полом штоке 13. Вне корпуса 1 на штоке 13 установлена катушка 16 индуктивности, которая снизу опирается на пружину 17, а сверху - на регулировочную гайку 18 установки нуля. В верхней части шток 13 снабжен гайкой 19, опирающейся на кронштейн 20. Гайка 19 служит для перемещения штока 13 при изменении задания регулятора. Жесткий центр 9 с выходным отверстием 21 образует дросселирующий элемент. Индукционная катушка 16 подключена к вторичному регистрирующему прибору (не показано).Регулятор расхода работает следующим образом.Контроль расхода...

Номер патента: 1312537

Опубликовано: 23.05.1987

Авторы: Бурдо, Залманзон, Куликов, Савостьянов, Шубин, Яковлев

МПК: G05D 7/03

Метки: жидкости, подачей

...2 отключен, жидкие удобрения в водоем не подаются, включен в работу бустерный насос 4. Создаваемое им давление служит лишь для того, чтобы поддерживать заполненным соединительный трубопровод и заданный уровень жидкости в воздушно-гидравлическом колпаке 6. Оно используется и для того, чтобы держать закрытым обратный клапан 14.При включении в действие оросительных устройств понижается уровень воды в промежуточном водоеме 19, изменяется состояние блока 20 индикации и открывается исполнительный механизм 17. Начинается истечение жидкости из воздушно-гидравлического колпака и при прохождении ее через трубопровод 15 создается разность давлений до и после мерной диафрагмы 16. Это приводит к замыканию электрического реле 9, причем блок 5...

Номер патента: 1312538

Опубликовано: 23.05.1987

Авторы: Альжанов, Карпов, Максимов, Талжанов

МПК: G05D 7/06

Метки: магнитного, расходом, сыпучего

...способа управления расходом магнитного сыпучего материала заключается в использовании воздействия пульсирующего магнитного поля на процесс формирования и разрушения динамически неустойчивых сводов, образующихся над выпускным отверстием в процессе истечения из него магнитного сыпучего материала.Для управления расходом магнитного сыпучего материала налагают пульсирующее магнитное поле непосредственно ниже выпускного отверстия с обеспечением воздействия этого поля в направлении выпуска материала, причем для обеспечения гравитационного выпуска материала частоту пульсаций магнитного поля устанавливают в соответствии с частотой образования (разрушения) динамически неустойчивых сводов материала, для повышения расхода...

Номер патента: 1312539

Опубликовано: 23.05.1987

Авторы: Белонощенко, Малевич, Полковниченко, Тараканов, Шулешов

МПК: G05D 9/00

Метки: жидкости, регулятор, уровня

...10, затем в гидрозатвор 17 и через отверстия 21 - в питающий резервуар 9. Когда уровень жидкости в резервуаре 9 достигнет нижпей кромки перевернутого стакана 18 н поднимется выше, давление воздуха в замкнутом объеме, образованном цилиндрическими стенками стаканов 20 и 18, будет возрастать. В результате переток жидкости из стакана 20 через выходные отзерстия 21 значительно уменьшится при постоянном поступлении ее в воронку 10. Это обеспечивает полное заполнение воронки 10 при соответствукгщем положении уровня жидкости в питающем резервуаре 9. Следует отметить, что ддя снижения скорости истечения жидкости из воронки 10 при повышении уровня в питающем резервуаре 9 могут применяться другие средства, например поплавковый клапан.5 10 15...

Номер патента: 1312540

Опубликовано: 23.05.1987

Авторы: Довгалев, Покровская, Пытченко, Сидорова, Шахова

МПК: G05D 9/02

Метки: аммиака, жидкого, испаритель, конденсатора, перепуска

...Москва, Ж - 35, Раушская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к холодильнойтехнике, а именно к поплавковым регуляторам уровня холодильного агента в сосудах холодильных установок,Целью изобретения является повышениеточности устройства.На чертеже изображено предложенноеустройство, разрез.Устройство содержит поплавковую камеру 1, рычажную камеру 2, перепускнуютрубу 3, проставку 4, отстойник 5 со спускным вентилем 6, входной патрубок 7, образующие корпус устройства,Рычажная система состоит из рычага 8,закрепленного на двух шарнирах 9. На рычаге 8 закреплена игла 1 О клапана. Седло 11 клапана закреплено в фланце 12.Подъемный механизм состоит из трех...

Номер патента: 1312541

Опубликовано: 23.05.1987

Авторы: Бессонов, Подрезов, Файн, Феофилов

МПК: G05D 9/12

Метки: топливоподачи, трактом

...6. При незагруженных до верхнего уровня только двух бункерах на выходе элемента И 274 появляется единица, Эта единица поступает одновременно на входы элементов И 27 з, 27 з, 276, в результате чего последние пропускают сигналы с дискретных датчиков 17 - 19 верхнего уровня. На выходе ЦАП появляется сигнал сравнения, который поступает на вход регулятора 24, а оттуда на исполнительный механизм 4. Воронка частично поворачивается влево, при этом часть топлива сбрасывается на транспортер 5.Функции любого цифроаналогового преобразователя заключаются в пропорциональном преобразовании нескольких дискретных входных сигналов в один выходной аналоговый (непрерывный) сигнал, В предлагаемой системе ЦАП преобразует дискрет .ые сигналы с датчиков...

Номер патента: 1312542

Опубликовано: 23.05.1987

Авторы: Бабкин, Шульгин

МПК: G05D 13/62

Метки: регулятор, частоты

...так как быстрее переполнится счетчик 4 и триггер 22 перейдет в нулевое состояние, единичный потенциал с его нулевого выхода разрешит прохождение управляющего сигнала через элемент И 13, т.е. шаговый двигатель отрабатывает управляющий сигнал в направлении, противоположном рассмотренному в первом случае.Если частота импульсов с датчика частоты равна частоте импульсов с задатчика частоты, то счетчики переполняются одновременно. Импульсы переполнения поступят на вход элемента И 7, единичный потенциал с выхода которого через элемент ИЛИ 16 переведет триггер 21 в единичное состояние, сняв тем самым разрешение прохождению сигналов (импульсов управления) через элементы И 12 и 13 на шины управления шаговым двигателем и разрешение на прохождение...

Номер патента: 1312543

Опубликовано: 23.05.1987

Авторы: Борисенко, Шипицин

МПК: G05D 16/06

Метки: газа, давления, регулятор

...чувствительный элемент в виде мембраны 4, зажатой между корпусом 1 и верхней крышкой 5, В верхней крышке размещена пружина б задания, нижний конец которой опирается на жесткий центр мембраны 4, а верхний конец поджимается регулировочным винтом 7. Входной канал 2 корпуса 1 заканчивается седлом 8 регулирующего клапана, заслонка 9 которого тягой 10 связана с жестким центром мембраны 4. На корпусе 1 консольно закреплена пластина 11 из эластичного материала, например резины, свободный конец которой расположен между седлом 8 и заслонкой 9 регулирующего клапана. Клапанный узел закрыт крышкой 12.Регулятор давления газа работает следующим образом,Газ, поступая в корпус 1 по входному каналу 2, воздействует на мембрану 4, создавая на ней...

Номер патента: 1312544

Опубликовано: 23.05.1987

Автор: Расчетнов

МПК: G05D 16/10

Метки: газа, давления, регулятор

...усилие пружины 19 значительно превышает усилие пружины 20, толкатель 6 и поршень 7 остаются неподвижными до тех пор, пока дифференциальный поршень 8 не войдет с ним в контакт опорной поверхностью А, после чего начнет действовать жесткая связь первого регулирующего органа 4 с дифференциальным поршнем 8. Первый регулирующий орган 4 отжимается от седла 5 и газ попадает в выходную полость 3. При этом среда из четвертой полости 23 и управляющей полости 15 через отверстие седла 14 перетекает во вторую полость 10 и по каналу 16 в полость 17. Давление во второй50 Формула изобретения 5 10 15 20 25 30 35 40 2полости 10 возрастает до тех пор, пока усилие воздействия на поршень 7 не сравняется с усилием со стороны первого регулирующего органа 4. По...

Номер патента: 1312545

Опубликовано: 23.05.1987

Автор: Дмитренко

МПК: G05D 23/19, H03K 5/153

Метки: дребезга, исключения, контакта

...рается, и через него на переход уиравля. ющий электрол в -катод тиристора 13 разряжается конденсатор 6. Под действием этого импульса тиристор 13 отпирается, шунтируя диагональ моста 14 и вызывая четкое без дреоезга включение реле 1. Управляющий электрол тиристора 3 подсоединяется к его аноду через контакты 12 датчика, замыкаюгциеся контакты 2 реле 1 и резистор 8. За счет этого тиристор 13 иол действием напряжения на аноде огиирается в наца. ле каждого полупериода и остается отпертьгм в течение остальной части периодов за счет тока удержания тиристора. Таким образом, тиристор 13 удерживается в отпертом состоянии и после разряда конденсатора 6 через транзистор 7 иа переход управляюий электрол - катод тиристора 13. Причем даже если...

Номер патента: 1312546

Опубликовано: 23.05.1987

Авторы: Алалыкин, Войтов

МПК: G05D 23/19

Метки: температуры

...значение ссо противления терморезистора 12, имеющего тепловую связь с нагревателем 4. При этом изменяется значение напряжения на термо. резисторе 12. На задатчике 13 ,1,ачс цис ЦаПРЯжЕ),ИЯ ОСтастСЯ ПОСТОЯННЫМ. с)тО Напряжение устанавливается вручную. Оно пропорционально значению температуры, которх о необходимо поддерживать.Разность между напряжениями на терморсзисторе 12 иа задатчике 13 усиливается операционным усилителем 6. С его вь 1- хода усиленное напряжение рассогласования моста поступает на вход аналого-цифрового преобразователя 7. На выходах аналого-цифрового преобразователя формируетс 51,гвоичный код, пропорционаз 1 ьный знач- цио напряжения ца входе, и поступает ца соответствующую групу входов элемента 8 сравнения....

Номер патента: 1313394

Опубликовано: 30.05.1987

Авторы: Клейзит, Штейнберг

МПК: A01G 25/16, G05D 7/03

Метки: воды, обнаружения, отбором, промежуточным, трубопроводах, утечек

...датчик 6 давления, и пачи нается рост давления, в момент 1, обус ловленный процессом заполнч(ия сети, расход достигает максимального значения, и к моменту 1 процесс устанавливается Коэффицие 1 ты передачи аналогвых датчи ков расхода 5 и давления 6 выбраны такими, что в поминальном уста(ювквп(ем си режиме их выходные напряжения То(с 1, равны. Поскольку они Б сумматоре 7 скла- ДЫВБЮТСЯ С РЗЗН 1 МР(;3 накаМ И БЫитс)1 ОТС 51 ), напряжение Быходпоп сигналы 7 прк этом равно О. В течение персхс;ного пронес са 1 о ( равенство сигналов 1,Б и .3, нарушается, и на выходе 7 появлястся положительное напряжение, которое усп,(иваетс:я в усилптелс 11 и доводится его ограничителем до станлартного значения югическоп сигнала высокого уровня )с( фиг....

Номер патента: 1313480

Опубликовано: 30.05.1987

Авторы: Линев, Липкин, Липкина, Чулков

МПК: B01D 11/04, G05D 27/00

Метки: жидкостной, процессом, экстракции

...сигнал С количества экстрак-.а. Выходной сигнал Х = К/С блока 9 деления представляет собой текущую концентрацию экстракта. Эталонная концентрация У для данной температуры формируется усилителем 11 на основании сигнала с датчика 10 температуры среды в экстракторе согласно зависимости5 131При понижении (повышении) температуры С уменьшается (увеличивается) величина г эталонной концентрации экстракта, при этом коэффициент Е повышается (уменьшается) и количество Т подаваемого экстрагента автоматически увеличивается (уменьшается).Аналогично отрабатывается изменение состава сырья. При повышении (снижении) содержания целевого продукта в сырье увеличивается (уменьшается) текущая концентрация Х экстракта, что приводит к увеличению (уменьшению)...

Номер патента: 1313498

Опубликовано: 30.05.1987

Авторы: Лебедев, Матвеев, Милицин, Плешивцев, Смирнов

МПК: B01J 19/00, G05D 27/00

Метки: гидрирования, периодическим, процессом

...гидрируюшего водорода регулируется по контуру клапан 9 - датчик 10 - управляющее устройство 7. До температуры начала реакции ,70 С) исхо,ьное нитросоединение нагревается греющим паром, который подается в рубашку реак.тора посредством клапана 11. Исхолное нитросоединение загружается в реактор посредством клапана2.Способ осуществляют слелующим оо- у разом.Значение температуры, замеряемое термопарой 5, поступает в вычислительное устрсЬстььо 6, гле рассчитывается скорость изх С 1 е и и я тем н с. р а ту р ы ( 1- 51 и э 0 и 3 1 ь О л и 3 51 ) . с 1 ТсКжС ПРО)ОСТ СКОРОСТИ ИЗЫЕНЕНИ 5 ТЕМ- пературы (2-я произволная). 111 еле этого по имен) пьейся зз Виси мости определяется расчетпая конечная тем пература синтеза. 1 рОцЕСС унрсВЛЕНИя...

Номер патента: 1314211

Опубликовано: 30.05.1987

Авторы: Кильчевский, Макаренко

МПК: F25J 3/00, G05D 27/00

Метки: низкотемпературной, режимом, сепарации, температурным, установки

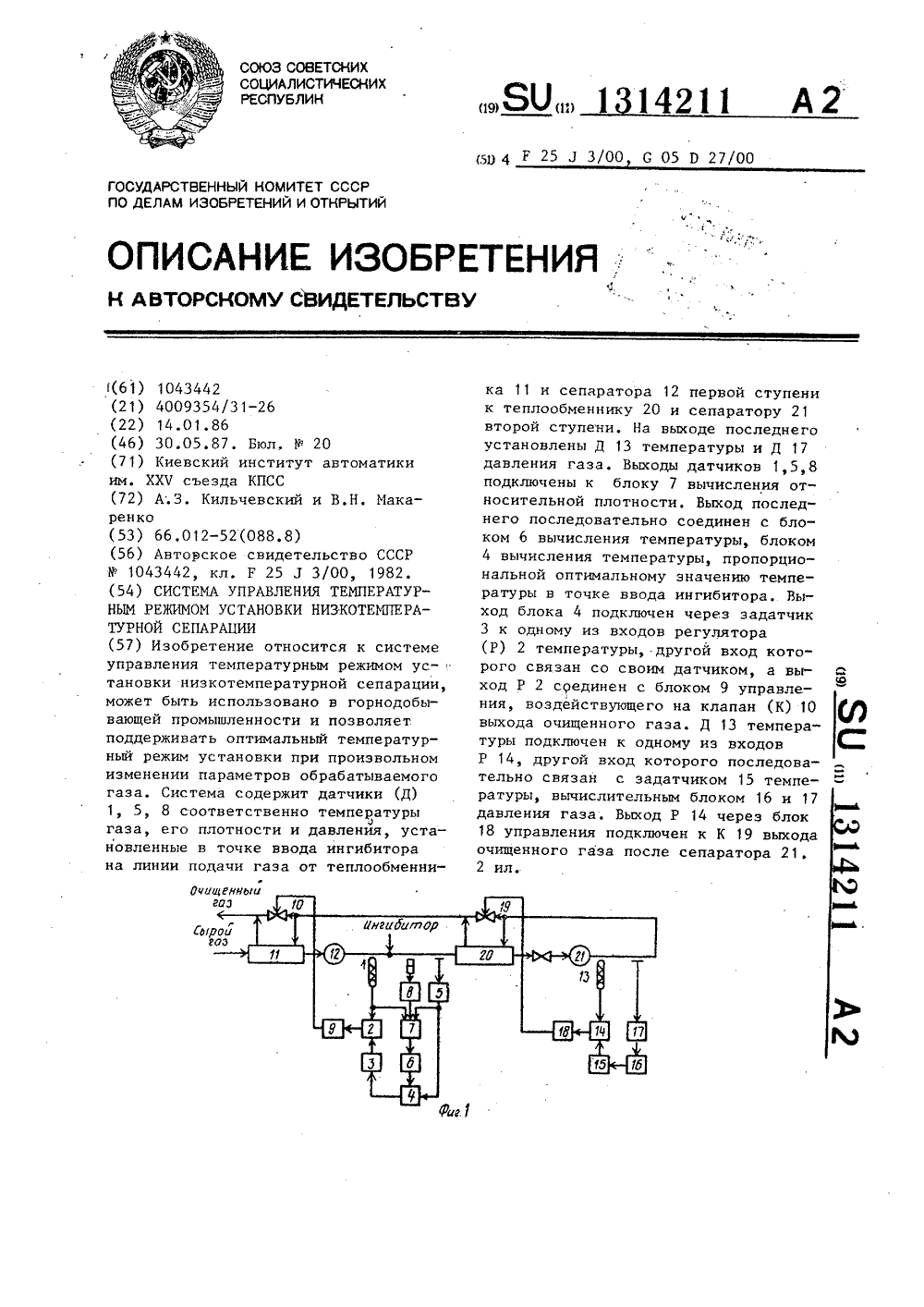

...выход датчика 17 давления газа на выходе установки. Выход регулятора 14 соединен с входом второго блока .18 управления, связанного с вторым исполнительным механизмом 19, распо. ложенным на байпасной линии второго теплообменника 20, который установлен на входе сепаратора 21 второй ступени,Система работает следующим образом.При поступлении сырого газа из скважины в установку низкотемпературной сепарации датчики 1,5 и 8 непрерывно измеряют соответственно температуру, давление и плотность газа н точке ввода ингибитора и гидратообразования, а датчики 13 и 17 - соответственно температуру и давление газа на выходе установки. Сигналы от датчиков 1,5 и 8 поступают на блок 7 вычисления относительной плотности, который производит вычисление...

Номер патента: 1314306

Опубликовано: 30.05.1987

Авторы: Бритвин, Коркин, Панкратов, Перевозчиков, Смирнов

МПК: G05B 19/04, G05D 23/00

Метки: облучения

...к транзистору полярностью источника питания. Входное напряжение первой цепи будет продолжать поддерживать открытым транзистор 44 (или 48 ), а вьхадное напряжение второй цепи станет близким нулю, чта приведет к опракидь;ванию триггерного узла 25 (или 6). В результате транзистор 48 закроется, а транзистор 48 откроется (или транзистор 44 закроется, а 44откроется) в зависимости от направления отклонения облучения от заданного, Открывшись, транзистор 48, (44) вызывает срабатывапие реле 28 (7). При изменении знака разбаланс измерительного моста 5 срабатывает реле 27 (28), Контакты 27 и 28 репе 27 и 28, срабатываягпопеременна при каждой смене знака разбаланс измерительного моста 5, реверсирует микродвигатель ЗЗ, что приводит к перемецению...

Номер патента: 1314314

Опубликовано: 30.05.1987

Авторы: Олимпиев, Симкин

МПК: G05D 7/01

Метки: газов, жидкостей, загрязненных, пневмогидротранспортировке, расхода, также, твердых, тел

...Корректор О,Тигор. Редактор А.Ревин Заказ 2212/48 Тираж 864 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к технике регулирования расходов и может быть использовано в химической, нефтегазовой промышленности и в системах пневмогидротранспортировки различных тел.Цель изобретения - повышение надежности работы устройства и расширение диапазона регулировки расхода.На чертеже изображена схема предлагаемого устройства. 1 ОУстройство содержит трубопровод 1, кольцевой канал, образованный внешней трубдй 2, вращающейся на опорах 3 и соединенной с трубопроводом 1 через...

Номер патента: 1314315

Опубликовано: 30.05.1987

Автор: Котов

МПК: G05D 16/06

Метки: давления, регулятор

...1 с управляющейкамерой 2 и подвижной втулкой-затво.ром 3, уппавлоющае устройство, выполненное в виде стабилизатора 4 расхо -да с дросселем 5, клапаном 6, мембраной 7, пружиной 8 и пилота 9 склапаном 10, мембраной 11, пружиной12, полостью 13, и трубопровод 14Регулятор давления работает следующим образом.При подаче газа высокого давленияна вход регулятора давления через от -крытый клапан 6 стабилизатора 4 расхода и дроссель 5 гаэ поступает вуправляющую камеру 2 исполнительного устройства 1, втулка-затвор 3 перемещается влево и газ поступает навыход регулятора, в результате чегодавление на выходе возрастает.С выхода регулятора газ поступаетв полость 13 пилота, Как только давление газа преодолеет усилие пружины 12, откроется клапан 10,...

Номер патента: 1314316

Опубликовано: 30.05.1987

Авторы: Абдуллаев, Бадалов, Кулиев, Мовсумов, Нагиев, Юсифов

МПК: G05D 23/185, G05D 27/00

Метки: печей, температуры

...непрерывного формирования управляющих воздействий к регулирующим органам 10-12 и 15 соответственно. Одновременно выходные сигналы регуляторов 7-9 поступают на соответствующие входы блоков 16-18 с зоной нечувствительности, реализующих закон типа зона нечувствительности"; при 0Х Х,10 К; (Х-Х,),при ХХ с Х. у;= К (Х,-Х, ),приХ; Х1 15 где 1 = 1,2,3 Х - входнои чсигнал 1-го блока 1В установившемся режиме, когда сигналы регуляторов 7-9 находятся в заданных пределах и сигналов рассогласования, вырабатываемых блоками 16-18 нет, задание регулятору 14 давления остается неизменным, т.е. на ранее достигнутом значении. В перес зонои нечувствительности,Ги 11пйХ20 и Х - соответственно минимальноеи максимальное значениевходного сигнала 1-го блока,в...

Номер патента: 1314317

Опубликовано: 30.05.1987

Автор: Мурашов

МПК: G05D 23/19

Метки: инерционных, объектов, параметрами, распределенными, температуры

...постоянно увеличивается. Сигнал рассогласования поступает на вход вычитателя. Поскольку изделие еще не успело разогреться, то перепад как на поверхности, так и по толщине меньше предельно допустимого, поэтому на второй вход вычитателя ничего не поступает. Напряжение, приложенное к нагревателю, растет пропорционально сигналу рассогласования и крутизне исполнительного механизма 7 в соответствии с алгоритмом управлениярегулятора б. Температура в печирастет. Происходит разогрев печи. Впервую очередь вступает в работу контур компенсации инерционности,Результирующий сигнал датчика 9 в такомслучае превышает значение уставкизадатчика 13 перепада температуры.Разностный сигнал проходит через диод 15 и поступает на второй вход вычитателя 5....

Номер патента: 1314318

Опубликовано: 30.05.1987

Авторы: Рабкин, Этин

МПК: G05D 23/19

Метки: камер, нагрева, нити, температуры, термофиксационных

...камера 4 охлаждается до заданной температуры, послечего цикл двухпозиционного нагреваповторяется.Перед началом работы системыдля первой позиции электроконтактного вольтметра 19, контролирующего величину напряжения регулятора 8, задается уставка минимальнодопустимого пониженного напряженияпозиции "Много", что обеспечиваетзаданную точность регулирования температуры термофиксационных камер 4,Для первой позиции электроконтактного вольтметра 23, контролирующеговеличину напряжения регулятора 9, задается уставка минимально допустимойвеличины напряжения регулятора 9, которая в сумме с напряжением регулятора 8 дала бы возмокность получитьминимально допустимую величину повышенного напряжения позицииМало,которая, в свою...

Номер патента: 1315948

Опубликовано: 07.06.1987

Авторы: Котт, Терло, Юрканский

МПК: B05C 5/02, G05D 5/02

Метки: ленту, нанесения, пастообразного, покрытия

...от него. Измерительное сопло 8 размещено в средствевыравнивания пасты на ленте, т.е. вплужке 7, параллельно конвейернойленте 6. Датчик 11 давления .связанс электромагнитом клапана 14, приводом насосов 3 и 4 и реле времени (непоказано). Обратный клапан 15 размещен на магистрали между соплом 8 идросселем 9. Вход трубопровода 13 сообщен с источником сжатого воздуха 20(не показан), а выход - через трубопровод 12 с соплом 8.Устройство для нанесения пастообразного покрытия на ленту работаетследующим образом. зПри включении привода насосов 3и 4 и шнекового устройства 5 компоненты из емкостей 1 и 2 поступают вшнековое устройство 5, смешиваютсяи подаются на восстанавливаемую по верхность ленты конвейера, Движениеконвейерной ленте (или в...

Номер патента: 1315949

Опубликовано: 07.06.1987

Авторы: Алмазов, Мулюкин, Тушов, Чегодаев

МПК: G05D 7/01

Метки: расхода, регулятор

...соединен узел настройки, выполненный в виде поршня 10, подпружиненного пружиной 11, поджатой подпятником12 с дренажным отверстием 13. На -стройка регулятора осуществляетсяподпятником 12. После настройки ре- ЗОгулятора подпятник 12 стопорится контровкой 14.Регулятор работает следующим образом.При прохождении рабочей среды сзаданным расходом через отрегулированное дроссельное сечение, образуемое наложением отверстий 5 и 6, пружина 11, нагружаясь моментом, возни,кающим на лопастях 8 чувствительного 40элемента 7, препятствует разворотупоследнего в плоскости диаметральногосечения корпуса 1. Реечный механизм9 остается неподвижным, встречаяпротиводавление со стороны пружины 4511, и сам преобразует это противодавление в сопротивление...

Номер патента: 1315950

Опубликовано: 07.06.1987

Авторы: Криксунов, Черемных

МПК: G05D 7/03

Метки: дозирования, жидкостей

...дозирующей емкости 5, переключаемый выход - с переключаемым выходом пневмореле 8 (одноименные переключаемые камеры реле 7 и 8 соединены между собой); В устройство входит также усилитель 11, через который выход датчика 3 соединен с управляющим входом гидравлического клапана 2, выходным патрубком подключенного к дозирующей емкости. Второй вход пневмо реле 8 соединен с дозирующей емкостью 5. 35Устройство работает следующим образом,Пневмоемкость 10, заполненную до давления Р управляющим импульсом от генератора 9, переключают через40 реле 7 и 8 в дозирующую емкость 5. Воздух иэ пневмоемкости 10 вытесняет из дозирующей емкости 5 объем жид- кости Р чар - РЧ= ---- -Ч-СРо оэогде Р - давление, близкое к атмосферному;Ч - емкость пневмоемкости...

Номер патента: 1315951

Опубликовано: 07.06.1987

Авторы: Дегтярев, Кибальников, Кунченко, Трифонов

МПК: G05D 9/02

Метки: бьефах, воды, гидротехнических, регулятор, сооружений, уровня

...чертеже схематически изображенпредлагаемый регулятор, сечение попродольной оси. 15Регулятор уровня включает верхний1 и нижний 2 бьефы, соединенные между собой трубчатым водовыпуском 3,водослив 4 с колпаком 5, а также гидроциклон 6, являющийся источником вакуума, с питающим 7 и сливным 8 патрубками, и с песковым патрубком 9,соединяющим гидроциклон 6 с полостьюколпака 5. Полость колпака 5 сообщенас атмосферой трубкой 10, выходнойпатрубок которой закреплен на рычаге11. Рычаг 11 снабжен шарниром 12, апоплавковый датчик уровня 13 - перемещаемым шарниром 14.Устройство работает следующим об- ЗОразом.При достижении уровня верхнегобьефа 1 вьппе торца трубки 7 по нейпоступает вода в нижний бьеф 2 черезгидроциклон 6, Из-эа возникновения ....

Номер патента: 1315952

Опубликовано: 07.06.1987

Авторы: Базилевич, Безвербная, Гурвич, Ленчук, Рогач, Шишкин

МПК: G05D 9/02

Метки: головки, пишущие, подачи, струйные, чернил

...вытекания,чер" нил из ивкектирующей камеры 12 опре-, деляется равенством Р = Рс,.Учитывая соотношение (3), получаем 31Н = - Н - Ь.2 г"г(4) При работе пишущей головки и инжектировании капель чернил через выходной капилляр 13 давление в инжектирующей камере 12 понижается и в нее начинают перетекать чернила иэ резервуара 1.Поскольку резервуар 1 герметичен, уменьшение количества чернил в нем приводит к уменьшению уровня Ь, и воздух иэ второй камеры 10 в виде пузырька проходит под перегородкой 11 в резервуар 1. Уровень восстанавливается, закрывая доступ воздуха в. резервуар 1. После ухода пузырька воздуха из второй камеры 10 образовавшееся разрежение восстанавливается за счет прохода атмосферного воздуха из атмосферы через первую полость 8...

Номер патента: 1315953

Опубликовано: 07.06.1987

Авторы: Као, Пичугин, Рауль

МПК: G05D 9/12

Метки: воды, канале, уровня

...схемы 3 2 широтно-импульсного модуля то р а 6 появляется напряжение , пропорциональное величине отклонений положения затворагидро техниче ского сооружения д - го участка и положения затвора 2 водовыпуск а ( д - 1 ) - го участка с учетом весовых ко эффициентов . Блок 3 4 формирования длительности широтно-импульсного модулятора 6 формирует последовательность управляющих импульсов с длительностью , пропорциональной напряжению в диагонале мостовой схеме 32 , Выходной сигнал шир о тно-импульсного модулятора 6 воздействует на исполнительный блок 7 , который перемещает затвор 1 гидротехнического сооружения ( - 1 ) - го участка . Работа устройства во всех вышерасположенных участках пр ои сходит аналогично .Таким образом , в предла гаемом...

Номер патента: 1315954

Опубликовано: 07.06.1987

Автор: Дорофеев

МПК: G05D 16/06

Метки: давления, регулятор

...мембраной 7, прижимает опорное кольцо 21 к седлу 4, перекрывая этим проходное сечение регулятора, Причем после перекрытия регулятора (при отсутствии разбора врегулируемом трубопроводе) с возрастанием входного давления сила прижатия опорного кольца 20 к седлу 4 увеличивается эа счет действия входногодавления на площадь кольца 20, чтоповышает герметичность регулятора.С понижением давления в регулируемом трубопроводе (т.е. при разборежидкости в регулируемом трубопроводе)рабочая мембрана 7 под действием пружины 12 выпрямляется и клапан 5 открывает регулятор. Регулятор открывается потому, что площадь рабочей мембраны 7 в несколько раз больше площади опорного кольца 20 (т.е, большеплощади кольца между внутренним диаметром, седла 4 и наружным...

Номер патента: 1315955

Опубликовано: 07.06.1987

Авторы: Александров, Котов, Красная, Рабинов, Черняк

МПК: G05D 16/06

Метки: газа, давления, регулятор

...2, пройдя через регулирующий элемент 4, попадает в выходную полость 3 и через давления. При нарушении равновесногосостояния редуктора возникают колебания чувствительного элемента 5.Рассеяние колебательной энергии осуществляется за счет перетекания газачерез отверстие 11 и пазы 13 упругогокольца 12, при этом возникающие колебания кольца 12 увеличивают поглощение колебательной энергии газа и,следовательно, увеличивают степеньдемпфирования редуктора. 3 ил,2отверстие 11 в демфирующую камеру 9,При этом чувствительный элемент 5 находится в равновесии, так как сила,создаваемая на нем давлением газа,5 уравновешивается силой со сторонызадатчика 8 давления, а положение регулирующего элемента 4 определяетсянагрузкой в системе. При...
