G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1734083

Опубликовано: 15.05.1992

Авторы: Воропаев, Подгорный

МПК: G05D 23/19

Метки: терморегулятор

...сигнала первого цифроа рушается и на входе усилителя 3 появляется налогового преобразователя, сигнал разбаланса, который усиливаетсяВведение первого ЦАП, цифровые вхо- усилителями напряжения 3 и мощности 4 и ды которого связаны с выходом программа- в зависимости от полярности сигнала управ- тора, позволяют формировать напряжение, ляет нагревателем 5 или исполнительным пропорциональное заданной температуре 10 элементом охлаждения 6. В результате темрегулирования. пература в термостате восстанавливается.Введение второго ЦАП, цифровые вхо- При изменении цифрового сигнала на ды которого также связаны с выходом про- выходе программатора 7 (в ручном или автограмматора, а вход опорного сигнала - с матическом режиме задания температуры)...

Номер патента: 1735372

Опубликовано: 23.05.1992

Авторы: Веклич, Калинская, Николаенко

МПК: C12Q 3/00, G05D 27/00

Метки: выращивания, микроорганизмов, процессом, ферментере

...с входом вычислительного устройства 21. На стенках каждого из отсековустановлены датчики 30-34 теплового потока на одинаковой высоте примерно на расстоянии 1 м от нижнего края отсеков, соединенные с входом блока 35 регистрации тепловыделения, первый выход которого подключен к первому входу блока 36 анализа, а второй через дифференциальное устройство 37 - к второму входу блока 36анализа, выход блока 36 анализа соединен с вычислительным устройством 21,Система работает следующим образом, Температура в ферментере 1 поддерживается на заданном уровне с помощью контура стабилизации температуры,включающего датчик 2 температуры, подключенный на вход регулятора 3, который после сравнения текущего и заданного значений температур...

Номер патента: 1735809

Опубликовано: 23.05.1992

Авторы: Васильева, Петров, Петрова

МПК: G05D 1/00

Метки: движением, средства, транспортного

...или второй участок, или оба участка одновременно,Транспортное задание определяется тройкой кодов (, ), ), где - код основного маркера текущего расположения транспортного средства; ) - код основного маркера станции назначения;- код дополнительного маркера станции назначения. Указанные коды определяются, исходя из произвольной нумерации основных маркеров натуральными числами 1, 2 и нумерации дополнительных маркеров натуральными числами 1, 2, , отдельно в пределах одного перегона транспортной сети по ходу движения и отдельно с каждой стороны линии трассы-ориентира.При выполнении транспортного задания процесс управления транспортным средством осуществляется на двух уровнях. На верхнем уровне управления обеспечивается выбор маршрута...

Номер патента: 1735810

Опубликовано: 23.05.1992

Авторы: Лимонов, Подобедов, Ранио, Таращанский, Шнаперман

МПК: G05D 3/00

Метки: накопителем, полосы

...процессов разгона и торможения, что, в свою очередь, повышает точность регулирования натяжения полосы в накопителе при разгоне и торможении.На чертеже представлена функциональная схема устройства,Устройство для управления накопителем полосы содержит входные тянущие 1 и выходные тянущие 2 ролики, приводящиеся во вращение электродвигателями 3 и 4 соответственно, Электродвигатели 3 и 4 электрически соединены с регуляторами 5 и 6 скорости соответственно входных и выходных тянущих роликов 1 и 2, к входам которых присоединены выходы блоков 7 и 8 задания уставки скорости соответственно,которые одновременно соединены с двумя входами дифференцирующего усилителя 9. Тележка.10 накопителя приводится в движение через. канат 11 и барабан 12...

Номер патента: 1735811

Опубликовано: 23.05.1992

Авторы: Лимонов, Ранио, Таращанский, Шнаперман

МПК: G05D 3/00

Метки: накопителем, полосы

...изменения ст ойство содержит входные 1, выходположения вала электродвигателя лебедки ные 2 тянущиенущие ролики, электродвигатель 3(входных тянущих роликов), электродвигатель 4 (выходных тянущих роликов), регулятор 5 скорости (входных тянущих роликов),регулятор 6 скорости (выходных тянущихроликов), блок 7 задания уставки скорости 5(электродвигателя барабана лебедки), блок15 задания уставки тока (электродвигателябарабана лебедки), дополнительный задатчик 16 скорости, ключ 17, генератор 18 импульсов, датчик 19 нахождения тележкинакопителя в зоне синхронизации.Устройство работает следующим образом.В рабочем режиме технологической линии, когда происходит заполнение или опорожнение накопителя полосы, тележка 10накопителя находится в...

Номер патента: 1735812

Опубликовано: 23.05.1992

Автор: Кижаев

МПК: G05D 5/03

Метки: диаметра, изолированного, кабеля, провода, самонастраивающаяся, стабилизации

...2 прогноза диаметра, При 1 КуО (что недостоверно) сигнал из элемента5 12 выборки-хранения выдается предыдущим запомненным; при этом на входе блока3 произведения остается предыдущее значение, так как по третьему выходу блока 7вычисления поступает сигнал запрета на10 вход разрешения считывания второго элемента выборки-хранения,Блок 13 уставок предназначен для выдачи уставок коэффициентов К 1-К 4 по первому- четвертому выходам и значения диаметра15 б в блок 7 вычисления,Датчик 18 вязкости расплава действуетна основании алгоритма (3). На выходе первого умножителя 21 образуется сигнал, пропорциональный К 5 п, на выходе второго20 умножителя 22 образуется напряжение,пропорциональное К 5 пр, на выходе сумматора 19 - Рдв - К 5 пр, на выходе...

Номер патента: 1735813

Опубликовано: 23.05.1992

Автор: Хасия

МПК: F02D 9/08, G05D 7/01

Метки: газообразной, жидкой, отверстия, подачи, проходного, среды, трубопровода

...меньше единицы, а направление перемещения регулирующего органасовпадает с длиной прямоугольника. Регулирующий орган выполнен либо в виде поворотной заслонки, либо в виде шара,10 который установлен с возможностью линейного перемещения. Рабочая камера можетбыть расположена внутри перепускной камеры, при этом проходное отверстие выполнено в виде нескольких отверстий, а15 регулирующий орган выполнен в виде полого цилиндра, установленного с возможностью осевого перемещения,На фиг. 1 показано устройство, регулирующий орган выполнен в виде поворотной20 заслонки, общий вид; на фиг, 2 - то же,регулирующий орган выполнен в виде шара;на фиг. 3 - то же, регулирующий орган выполнен в виде полого цилиндра и несколькими проходными отверстиями...

Номер патента: 1735814

Опубликовано: 23.05.1992

Авторы: Ний, Хурсевич

МПК: G05D 7/01

Метки: газа, дроссель, малых, плавного, расходов

...регулирующий орган в виде втулки 3, выполненной из проницаемого пористого материала.Рабочая поверхность втулки 3 обжата эластичной цилиндрической оболочкой 4, являющейся перегородкой рабочей полости дросселя, герметично разделяющей ее на входную полость А и выходную полость Б. Диаметр эластичной оболочки 4 несколько меньше наружного диаметра втулки для создания плотного ее прилегания к рабочей поверхности втулки, Один конец 5 оболочки 4 закреплен на штоке 6, который жестко связан с втулкой 3, а другой конец оболочки 4 имеет кольцевое утолщение и завернут валиком 7,Втулка 3 связана с приводом возвратно- поступательного перемещения, включающим шток 6 и втулку 8 настройки. Для предотвращения проворачивания втулки 3 в штоке 6...

Номер патента: 1735815

Опубликовано: 23.05.1992

Авторы: Курочкин, Новопашенный, Рогов, Сафонов

МПК: G05D 7/06

Метки: расхода

...причем входной патрубок расположен со стороны основания конического корпуса, выступает в полость конического корпуса и расположен в центральном отверстии кольцевого постоянного магнита, а также обмотку, связанную с источником регулируемого переменного напряжения, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей устройства за счет использования как на вертикальных, так и на горизонтальных участках трубопроводов и 40 45 50 Изобретение относится к автоматическому регулированию и может быть использовано для регулирования потоков жидкости и газа.Цель изобретения - расширение эксплуатационных воэможностей устройства иулучшение его динамических характеристик.На чертеже представлено устройстводля...

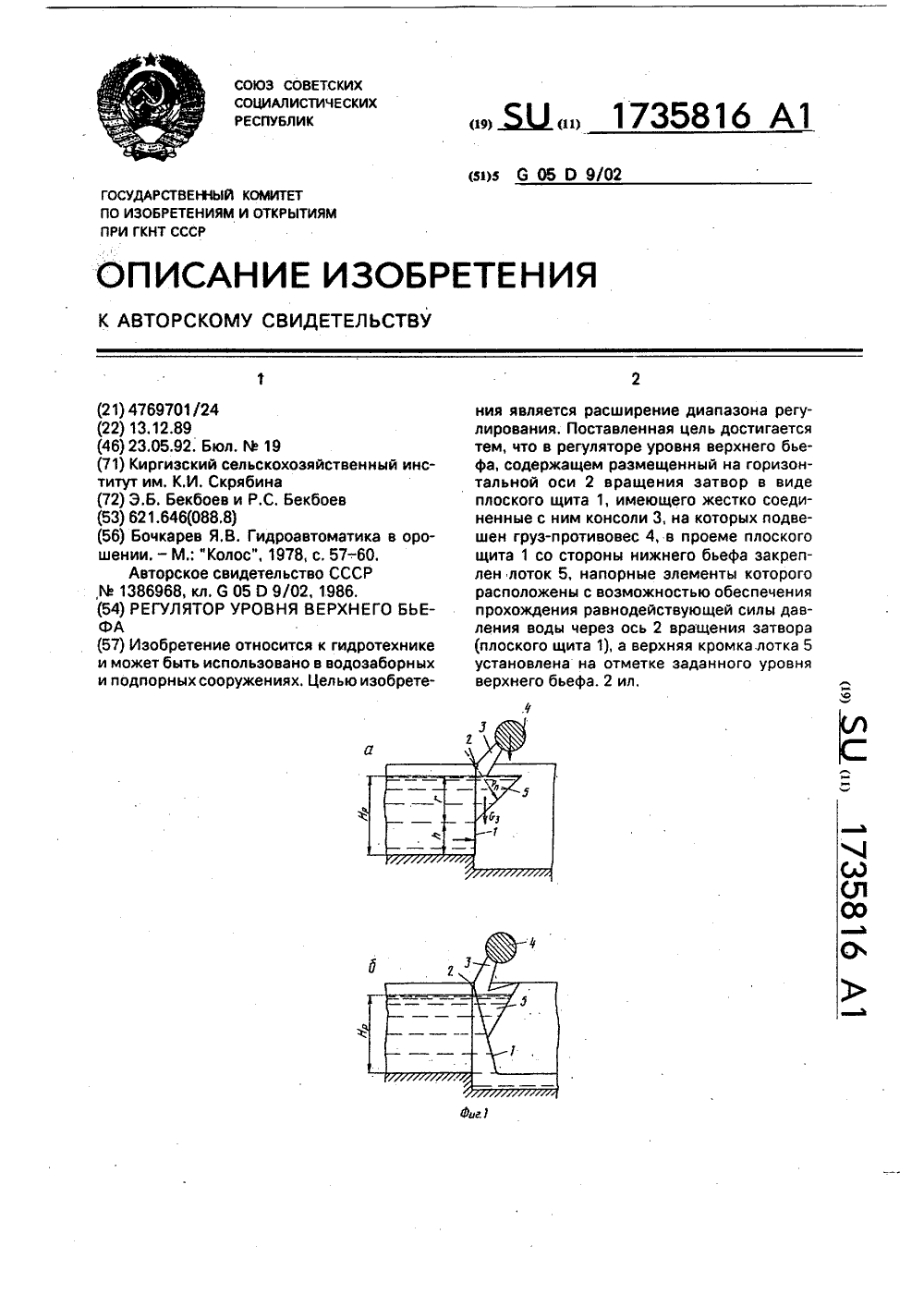

Номер патента: 1735816

Опубликовано: 23.05.1992

Авторы: Бекбоев, Бекбоева

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...М(6 з) (2) Данное уравнение моментов соответствует закрытому положению регулятора и является исходной зависимостью для определения веса 6 груза-противовеса 4. Причем массу груза-противовеса 4 будет определять величина силы Р, которая зависит от площади плоского щита 1, которая при фиксированной ширине перекрываемого(3) п=Нр-г,06 (6 мс,пролета в основном зависит от высоты Ьщита 1, определяемой из уравнения где г- высота лотка 5,из которого следует, что при заданной величине Нр высоту плоского щита 1 й, а следовательно, и силу Р можно изменять, задаваясь величиной г лотка 5.Увеличивая высоту г, а следовательно, уменьшая высоту й(площадь) плоского щита 1, можно достичь узкого значения силы Р, при которой отпадает необходимость в...

Номер патента: 1735817

Опубликовано: 23.05.1992

Автор: Лиссер

МПК: G05D 9/04

Метки: герметичной, емкости, жидкости, регулятор, уровня

...комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к устройствам,обеспечивающим поддержание уровняжидкости в емкости, в частности к регуляторам уровня жидкости в испарителях, перегонных кубах, паровых котлах, емкости 5которых находятся под повышенным давлением,Целью изобретения является обеспечение надежности работы регулятора при наличии разности давлений внутри и снаружи 10емкости,На чертеже изображен регулятор жидкости, общий вид в разрезе.Регулятор уровня жидкости состоит изпоплавка 1, закрепленного на рычаге 2, опора которого закреплена на корпусе 3 регулятора. Корпус 3 установлен на крышке...

Номер патента: 1735818

Опубликовано: 23.05.1992

Авторы: Архипова, Беляков, Битюцкий, Краснощеков, Лисов

МПК: B01F 3/04, G05D 11/02

Метки: пеногенератор

...в зону раторасмешения сжатого воздуха и раствора ПАВ, калиброванного отверстия постороннимипричем седло клапана имеет калиброван- примесями давление в патрубке 3 повышаное отверстие для прохода раствора. Кла ется. В то же время давление в зоне смешепан 4 связан через шток 5 с подпружи- ния пеногенерэтора и в связанной с нимненным поршнем 6, пружина 7 которого трубопроводом 13 надпоршневой полостиразмещена в стакане 8 и снабжена регули- остается прежним, В результательтате воздеистр гаикои 9. Шток 5 связан через вия перепада давления поршень 6 вместе сорычаг 10, установленный на оси 11 качания, 25 штоком 5 и рыча о 10и рычагом приподнимается,с винтом 12 настройки клапана, а надпорш- сжимая пружину 7. Калиброванное отверневая полость...

Номер патента: 1735819

Опубликовано: 23.05.1992

Авторы: Колосов, Серегин

МПК: G05D 13/18

Метки: вращения, регулятор, центробежный, частоты

...источник питания подает в канал 7 высокого давления масло, которое перемещает поршень 5 аккумулятора высокого давления до начала открытия перепускного канала 9, При этом поршень 5 сжимает пружину 13. Далее масло из перепускного канала 9 поступает в канал 8 низкого, давления, в результате чего перемещается поршень 6 аккумулятора низкого давления до начала открытия сливного канала 19, через который сливается в масляную ванну 18, При этом поршень 6 сжимает пружину 14,На установившемся режиме грузы центробежного измерителя 1 частоты вращения уравновешиваются всережимной пружиной 15, шток золотника 2 своими поясками 16 и 17 закрывает регулирующие окна, соединенные с подпоршневыми полостями неподвижных поршней 3 и 4. Расход масла при...

Номер патента: 1735820

Опубликовано: 23.05.1992

Авторы: Литвин, Романенко, Руденко

МПК: G05D 16/10

Метки: автотранспортных, давления, регулятор, системы, средств, тормозной

...изготовления перепускноного производства, Функциональная рабо го клапана и седел, уменьшить габариты пета чашеобразного перепускного клапана репускного устройства, а также обеспечитьоснована на упругих свойствах резины: ре- самоустановку перепускного клапана зазина меняет свои упругие свойства от воз- счет контакта по линии, что повышает надействия температуры, а при температурах дежность регулятора,ниже 50 С полностью теряет упругие свой Выполнениестакана с отверстием в днества; резина набухает в масле; при положи- позволяет предохранить перепускной элетельныхтемпературах (выгорая) уменьша- мент от пережима и обеспечивает работуется градиент упругости, что приводит к ста- перепускного элемента аналогично работерению и...

Номер патента: 1735821

Опубликовано: 23.05.1992

Авторы: Маргулис, Назаренко

МПК: G05D 16/10

Метки: двухседельный, клапан, регулирующий

...диаметр нижнего седла и верхнего клапана для регулятора "после себя", посадочный диаметр верхнего седла и нижнего клапана для регулятора "до себя" равны, Благодаря имеющимся конструктивным признакам обеспечивается одинаковое усилие от дей- е ствия давления на клапаны и, следовательно, достигается полная разгрузка от воздействия давления и высокая точность поддержания давления в системе, защищаемой клапаном. Предлагаемое техническое решение может найти широкое применение и в других устройствах арматуры, в частности трубопроводной, 2 ил.При использовании двухседельного регулятора в системе, защищаемой регулятором "после себя", при повышении давления над заданным поршень перемещается вверх, проходное сечение уменьшается, уменьшается и...

Номер патента: 1735822

Опубликовано: 23.05.1992

Авторы: Кормилицын, Малиованов, Малышев

МПК: G05D 16/10

Метки: газа, давления

...элемента дополнительную полость, соединенную с выходной полостью через капиллярный канал и обратный клапан,На чертеже представлена принципиальнаяя схема устройства для регулирования . давления газа,Устройство состоит из пневмомеханического преобразователя давления в пере 5 10 15 20 25 30 35 40 45 50 мещение заслонки, содержащего чувствительный элемент 1 и диск 2, пару сопел 3 и 4, пропорционального усилителя 5 давления, пневматического исполнительного механизма 6, запорного вентиля 7, установленного на линии потребителя 8, Вход чувствительного элемента 1, выполненного в виде одновитковой трубчатой пружины, соединен с выходом 9 пневматического исполнительного механизма 6.Свободный конец трубчатой пружины через систему рычагов вращает...

Номер патента: 1735823

Опубликовано: 23.05.1992

Авторы: Богомолов, Клименко, Куриленко, Мутовкин, Рубанов, Савчук, Туренко

МПК: G05D 16/10

Метки: давления, регулятор

...его отрыва отседла относительно штока поршня. Приэтом положительный эффект достигается засчет исключения из конструкции регуляторадавления диафрагменной пружины и обеспечения заданного диапазона регулирования давления за счет перемещенияатмосферного клапана относительно штокапоршня.На чертеже изображена принципиальная схема регулятора давления,Регулятор давления состоит из корпуса1, разделенного перегородкой на входнуюполость А и выходную полость Б. В полостиБ размещен подпружиненный пружиной 2следящий поршень 3, шток 4 которого проходит в полость А и подвижно уплотнен вперегородке. В полости А размещен затворатмосферного клапана 5, Между штоком 4 изатвором 5 установлены пружины 6 и 7. Седло 8 атмосферного клапана расположено...

Номер патента: 1735824

Опубликовано: 23.05.1992

Авторы: Богомолов, Клименко, Куриленко, Мутовкин, Рубанов, Савчук, Туренко

МПК: G05D 16/10

Метки: давления, регулятор

...в атмосферу, Это увеличивает надежность регулятора давления,На чертеже представлена конструктивная схема предлагаемого регулятора тормозных сил,Регулятор давления содержит корпус 1, обратный клапан 2, следящий поршень 3, шток 4, перегородку 5, затвор атмосферного клапана 6, поршень с седлом 7, пружину 8 седла, упор 9 седла, диафрагменную пружину 10, цилиндрическую винтовую пружину 11, входную полость А, выходную полость Б,В случае отсутствия давления в полостях А и Б поршень 3 под воздействием пружин 10 и 11 прижимает затвор 6 к седлу 7, При этом седло 7, сжимая пружину 8, несколько отходит от упора 9. Седло 7 по периметру уплотнено в корпусе 1, шток 4 уплотнен по перегородке 5. Клапан 2 под воздействием своей пружины закрыт. При...

Номер патента: 1735825

Опубликовано: 23.05.1992

Автор: Черепов

МПК: G01M 7/00, G05D 19/02

Метки: вибрационными, испытаниями

...в верхней (первой) октаве и нижней (третьей) октаве и т.д., каждый раз осуществляя снижение частотывдвое.55 Сигнал с датчика, который устанавливается на вибростенде, поступает на вход устройства, Входной сигнал через входнойусилитель 15, выполняющий функции масштабирующего усилителя, фильтр 16, исключающий частоты выше 1 т/2 (где 1 т - частотаа налога-цифрового и реоб разо вателя), и элемент 17 выборки-хранения (аналогового сигнала) поступает на преобразователь 18. Цифровой код с преобразователя 18 поступает на фильтр 19, аналогичный фильтру 3, с помощью которого осуществляется 1/и октавный анализ входного сигнала,Результаты анализа (модуль числа) с выхода фильтра 19 поступают на регистры 20, соответствующие определенному полосовому...

Номер патента: 1735826

Опубликовано: 23.05.1992

Авторы: Березин, Макаров, Павлинов, Прокопьев

МПК: G05D 23/19

Метки: многоканальное, температуры

...амплитудой автоколебаний.На фиг. 1 представлена функциональная схема многоканального устройства автоматического регулирования температуры; на фиг, 2 - блок-схема алгоритма работы устройства; на фиг. 3 - обобщенный график процесса регулирования.Многоканальное устройство автоматического регулирования температуры содержит датчики 1 температуры и электронагревательные элементы 2 рабочих объектов 3, датчик 4 температуры и электронагревательный элемент 5 контрольного объекта б, коммутатор 7, буферный усилитель-преобразователь 8, АЦП 9, блок 10 вычисления управляющих воздействий, источник 11 питания электронагревательных элементов усилители 12 мощности, задатчик 13 темйературы, задатчик 14 перехода на сниженную интенсивность нагрева, причем...

Номер патента: 1735827

Опубликовано: 23.05.1992

Автор: Сердцов

МПК: G05D 23/19

Метки: температуры

...величина температуры закрепления, находящаяся в функциональной 40 45 зависимости от толщины бумажного полотстояние тиристоров 32 и 33 выпрямителя 5 (фиг. 2) и благодаря высокой скорости нагрева термодатчика 18 на интервале времени Со-т 1 (фиг. 6) наблюдается быстрый его рост с увеличением числа полупериодов сетевого напряжения (фиг, 4 а и фиг, 5 а). Достижение заданного значения выпрямленного напряжения на выходе выпрямителя 7 вызывает исчезновение логической единицы на выходе компаратора 24 (фиг. 1 и фиг. 4 а, б). Это означает, что включение какого-либо оптотиристора выпрямителя 5 в последующий один или ограниченный ряд полупериодов сетевого напряжения не произойдет (фиг. 5 ж-и), поскольку произошел нагрев...

Номер патента: 1735828

Опубликовано: 23.05.1992

Автор: Лубенцов

МПК: G05D 23/19

Метки: микроклиматом

...качестве постоянных множителей значение давления насыщения водяного пара и значение коэффициента, равное 62,2. Выход блока 22 деления является выходом функционального формирователя 14.Устройство работает следующим обраПеред началом работы на задатчике 13 устанавливают суточное изменение температуры окружающей среды с учетом теплого либо холодного периода года. На задатчике 17 устанавливают значение показателя микроклимата с учетом требований технологии и комфортных условий производственных помещений. С помощью датчиков 1 - 4 производится слежение за параметрами микроклимата в помещении. Текущее значение показателя микроклимата поступает на вход третьего блока 16 сравнения, где сравнивается с заданным значением. Сигнал рассогласования с...

Номер патента: 1735829

Опубликовано: 23.05.1992

Авторы: Казанцев, Колесников

МПК: G05D 23/19

Метки: зонах, температуры, червячной

...58294контура - к клапану 13, пульсаторвторого контура - к клапану 14, пульсатор третьего контура - к клапану15, пульсатор четвертого контура - кклапану 16, Все управляемые входыуправляемых трехходовых клапанов13 - 16 подключены к управляющемублоку 17, в кацестве которого можно10 применить релейный блок или микропроцессорный контроллер, В исходномположении, т.е, при отсутствии управляющего сигнала, у всех трехходовыхклапанов 13 - 16 первый выход а свя"зан с вторым выходом б .(показанострелочкой), т.е. с атмосферой.Система работает следующим обра-,зом.В исходном положении все циркуля 20 ционные контуры, включающие в себязону машины 1, бак 2, гидравлическую полость Б пульсаторов 10 и соедйнительные трубопроводы, заполнены теп.- лоносителем....

Номер патента: 1735830

Опубликовано: 23.05.1992

Авторы: Глушенко, Гунчук, Ильгекит, Кунаков, Левкович, Муравьев, Притула, Савченков

МПК: G05D 23/30

Метки: термостат

...поверх"ности терморегулятора позволяет по 35 лучить в термостате источник теплотыс температурой, близкой к температуре термостатирования,Дополнительное размещение под терморегулятором с нагревателем регуля"40О тора температуры с тепловыделяющимиэлементами, расположенными на радиаторе, позволяет повысить экономич-.,ность работы термостата .(уменьшитьмощность, потребляемую нагревателем)Ю и уменьшить перегрев тепловыделяющихэлементов, а также термостатироватьтепловыделяющие элементы.Вылолнение второй камеры с крышкой из теплоемкого и теплопроводно 0 го материала позволит увеличить точность термостатирования за счет уменьшения амплитуды температурных колебаний. На фиг,1 показан термостат, продольный разрез, на фиг,2 - разрез Я-А на...

Номер патента: 1736552

Опубликовано: 30.05.1992

Авторы: Внуков, Маслова, Миргород, Музыкина, Семенов, Шабадаш, Эпштейн

МПК: B01D 21/24, G05D 27/00

Метки: вод, дождевых, отстойник-накопитель, производственных

...поступлении докдевого стока расход увеличивается и становится больше, чем пропускная способность плавающего водозабора, вследствие чего уровень воды в отстойнике повышается, а эффект осветления воды снижается. Появляется необходимость прекратить отбор из отстойника недостаточно осветленной воды. Повышение уровня является сигналом поступления дождевых вод, При повышении уровня контакт датчика минимального уровня б замыкается, включая пусковое реле 8, которое замыкает контакты14, Контакт датчика повышения уровня 7 также замыкается, включая пусковое реле 9 (РП 2), котороедает импульс на закрывание задвижки 5 путем замыкания контактов 10. Одновременно включается реле времени 11 (РВ), Дальнейшее поступление воды в корпус 1 отстойника...

Номер патента: 1736600

Опубликовано: 30.05.1992

Авторы: Астратьев, Волков, Денисов, Кашмет, Павлов, Рябоконь, Сахненко, Утробин, Черенков, Шевляков

МПК: B01J 19/00, G05D 27/00

Метки: процесса, реакторе, режимом, смешения, температурным, технологического

...параметрическим возмущениям.На фиг 1 приведена функциональная схема способа регулирования температуры в реакторе для сильноэкзотермических процессов; на фиг, 2 - функциональная схема способа регулирования температуры в реакторе для слабоэкзотермических процессов; на фиг, 3 - графики переходных процессов, имеющих место в работе системы; на фиг, 4 - структурная схема устройства для реализации способа; на фиг, 5 - структурная схема устройства для оценки соотношения знаков по отклонению.Для осуществления способ используются (фиг, 1) реактор 1, который снабжен змеевиком 2, рубашкой 3, мешалкой 4, клапаном 5 выгрузки, вытяжной системой 6, патрубками 7 подачи исходных компонентов в реактор, переточным патрубком 8, патрубками подачи 9...

Номер патента: 1736928

Опубликовано: 30.05.1992

Авторы: Белых, Ермоленко, Лымарев, Нидченко, Онучин

МПК: C01C 1/04, G05D 27/00

Метки: аммиака, колонны, режима, синтеза, температурного

...основбайпасу в зависимости от температуры (Т) в предыдущем по ходу газа слое катализатора, обратно пропорционально давлению (Р) газообразного аммиака в испарителе жидкого аммиака вторичной конденсации, температуре (Т 2 к) вторичной конденсации и составу (С) газа на входе колонны синтеза, прямо пропорционально расходу (0), давлению (Рцг) и температуре (Тах.) циркуляционного газа не.входе колонны синтеза; В (ТЕ 1, Р, Тг, С, О, Рцг, Твх): (3) ЬТе = Ке В(1) - В(1 - Ь 1 . (4) Вычисляют разности (е) между заданными (Тзад.) и измеренными (Т) значениями температур в соответствующих слоях катализатора в текущем и предыдущих моментах времени: Е(1- Ь 1) = Тхаад(1- Ь 1).-Т(1- Ь 1), (6) где Таад. = (Таад.) - матрица-столбец заданий температур в...

Номер патента: 1736973

Опубликовано: 30.05.1992

Авторы: Булгаков, Григорьев, Куркин, Лесохин, Рашковский, Рукин, Сотников

МПК: C07C 5/02, G05D 27/00

Метки: ацетона, гидрирования, жидкой, каталитическом, процессом, реакторе, рециклом, фазы

...реле 17, камерой "Б" пневматического реле 18 и соплом камеры "А" реле18, Выходы камер "А" и "Г, соединенныемежду собой, являются выходами пневматических реле 17 и 18. Выход реле 17 связан 50с входом "Задание" регулятора 16, а выходреле 18 является вторым выходом Оц( т )функционального блока, Первым выходомт( т ) функционального блока является выход регулятора 16. 55Функциональный блок 12 реализуетследующие функции"д( ) К( з(, . К 2 Тз - Т(Ц+ Кз ) (ТзоО( т)=,Т( )И ; Оц( ) О,( );9 ц () Оц( г ) Оцд( т )тз( т) = К 4 я (г ) + К 5 Х г ( т) с 3 тоО при Оц(г)СРц(т)я(т) =Тз Т(т) при Оц(г)О ц(т)где то - начальное значение температуры входного потока;1 з( т) - задание регулятору температуры входного потока;Тз - заданное значение температуры...

Номер патента: 1736974

Опубликовано: 30.05.1992

Авторы: Андросов, Бахмуров, Куклев, Линев, Мухинский, Подерягин

МПК: C07D 201/04, G05D 27/00

Метки: оксима, процессом, циклогексанона

...14 раствор сульфата аммония в реактор 1 не подают.При повышении плотности водно-сульфатного слоя в разделителе 4 выше заданного значения сигнал от датчика 14 увеличивается, при этом также увеличивается выходной сигнал регулируемого усилителя 16 согласно зависимости Оы = К 1,р соответственно входной и выходной сигналы усилителя 18 увеличиваются, а входной и выходной сигналы усилителя 19 ввиду наличия инвертора 20 уменьшаются. Выходной сигнал усилителя 18 увеличивает пропускную способность клапана 9, увеличивая подачу в реактор 1 аммиачной воды, а выходной сигнал усилителя 19 уменьшает пропускную способность клапана 10, уменьшая тем самым подачу газообразного аммиака в барботер 2 реактора 1.Изменение соотношения подач аммиачной воды и...

Номер патента: 1736977

Опубликовано: 30.05.1992

Авторы: Айрапетян, Васильев, Гольберг, Дерипаско, Дьяконов, Парфененкова, Педченко, Ухабин, Хлустиков, Яковенко

МПК: C08F 136/04, G05D 27/00

Метки: азеотропной, осушки, процессом, растворителя

...хроматограф "Нефтехим - 200".Управляющее устройство 14 связанс корректирующими вводами регуляторо9 и 12,Способ осуществляют следующим обра.зом.Для стабилизации микровлаги в осшенном растворителе в пределах 0,0060,008 мас.о при снижении энергетическизатрат, на осушку растворителя в колоннуподается неосушенный растворитель с концентрацией влаги 0,08 мас.7 ь .при нагрузкна колонну 250 т/ч.При концентрации влаги а в осушенном растворителе, равной 0,006 мас.%, огон паровой фазы составляет 25 т/ч. Прповышении концентрации . влаги в неосушенном растворителе щ до 0,1 мас.% и неизменной величине отгона паровой фазконцентрация влаги в осушенном раствортеле содержание влаги в повышается дзначения 0,008 мас,%. При этом расход ировой фазы...
