G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1691120

Опубликовано: 15.11.1991

Авторы: Кричевер, Николенко, Овруцкий, Суриков, Цыганский

МПК: B29C 45/76, G05D 27/00

Метки: давлением, литье, пластификацией, пластмасс

...в нужном направлении с требуемой скоростью.Последовательность работы термопластавтомата следующая, смыкание полуформ 6, подъем давления в цилиндре 8, подвод механизма 1 впрыска после смыкания полуформ 6 или по команде, формируемой. по пути перемещения механизма 7 смыкания, контроль смыкания полуформ 6 с необходимым, усилием, окончание подвода механизма 1 впрыска, завершение набора необходимой объемной дозы расплава, впрыск материала в сомкнутые полуформы, выдержка под давлением (формирование изделия), охлаждение, пластикация новой порции материала, размыкание полуформ после окончания охлаждения, декомпрессия (при необходимости - после пластикации), пауза между циклами для удаления изделия и подготовки поверхности полуформ к новому...

Номер патента: 1691301

Опубликовано: 15.11.1991

Авторы: Волга, Котосонов, Логачева

МПК: C01B 31/02, G05D 27/00

Метки: процесса, углеродных

...изделий.Величина термоЭДС не зависит от длины и сечения углеродного изделия, а также от макроскопических дефектов и от текстурц углеродного иэделия. Для получения достаточной чувствительности к изменению температуры термической обработки измеруние термоЭДС пробного и эталонного изделий проводят при разности температур 2(3-120 С между нагретым и холодным контактами.П р и м е р. Изготавливают непрерывное углеродное изделие - токоведущую жилу марки "Токолон", Регулирование процесса ведут по величине термоЭДС жилы относительно медных контактов, Разность температур между нагретым и холоднцмконтактами 75 С. Эталонное иэделие представляет собой отрезок жилы, термообработанный в графитовой лабораторной печи при 720 С в течение 1 ч....

Номер патента: 1691314

Опубликовано: 15.11.1991

Авторы: Воронин, Гейвандов, Кошкош, Стоянов

МПК: C02F 1/42, F16K 11/074, G05D 27/00 ...

Метки: воды, ионообменной, кран, многопозиционный, многоходовый, преимущественно, установок

...крана устанавливаетсяв первое фиксированное положение. Коммутационно-регулирующие каналы диска вэтом случае позволяют осуществлять первую стадию фильтроцикла, на которой вы 10 полняются следующие операции, Так какпосле фильтра Ф 111 начинается проскокионов жесткости в обрабатываемую воду, топодключается последовательно второй ступенью фильтр Ф 1. В фильтре Ф 11 выполняет 15 ся операция регенерации ионита, Такимобразом, штуцер подвода исходной воды(ИВ) подключается к штуцеру подачи навход 11 фильтра Ф 111. а с выхода 11 фильтраФ 11 на вход 1 фильтра Ф 1, Обработанная20 вода (ОВ) с выхода фильтра Ф 1 отводитсяв коллектор обработанной воды через штуцер 08. Штуцер подвода регенерационногораствора (РР) соединяется с штуцером подачи на вход...

Номер патента: 1691361

Опубликовано: 15.11.1991

Авторы: Гуревич, Клюкин, Раков, Тучинский

МПК: C07C 5/32, G05D 27/00

Метки: изопентана, изопрена, производством

...происходят интенсивное образование нпентана и реакция (2). 45 Способ осуществляют следующим образом.С помощью регулятора 5 регулируют подачу пара на дегидрирование второй стадии для снижения парциального давления компонентов реакций и смещения равновесия реакций вправо. С помощью регулятора 6 регулируют расход возвратной изоамиленовой фракции на агрегат 2. С помощью регулятора 7 регулируют температуру дегидрирования в агрегате 2 воздействием на расход топливного газа в пароперенагревательную печь, С,помощью регулятора 8 регулируют расход изоамиленовой фракции на агрегат 4. С помощью регулятора 9 регулируют расход рецикла иэопрен-изоамиленовой фракции после агрегата 3 для выводасо второй стадии накапливающегося здесьизопентана.С...

Номер патента: 1691821

Опубликовано: 15.11.1991

Авторы: Авербах, Белофастов, Константинов, Лопатухин

МПК: G05D 1/12

Метки: средством, транспортным

...12 и передается затем в каждый из аналоговых ключей 10 и 11 на информационный вход, Поскольку управляющие входы аналоговых ключей 10 и 11 связаны с соответствующими выходами генератора 9, то на выходе каждого из аналоговых ключей 10 и 11 формируется сигнал только в соответствующий полупериод генерируемого напряжения, усиленный и пропорциональный сигналу, вырабатываемому в этот же полупериод фотоприемником 4, Таким образом, на каждом аналоговом ключе формируется сигнал, соответствующий величине светового потока, проходящего через один и тот же индикатор, например на ключе 10 - через индикатор 5, а на ключе 11через индикатор 6, При этом при температурном дрейфе аналоговых ключей 10 и 11 величина изменения напряжения на их выходах...

Номер патента: 1691822

Опубликовано: 15.11.1991

Авторы: Бычков, Лопатин, Никольский

МПК: G05D 3/18

Метки: позиционный, пьезопривод

...ошибки поступает на вход усилителя 5, выходное напряжение которого управляет пьезодвигателем 6, Пьезодвигатель 6 деформируется, перемещая выходной элемент 7 на расстояние, пропорциональное изменению интеграла ошибки на выходе интегратора 2, Одновременный сигнал с выхода интегратора 2 поступает на вход порогового элемента 11. Когда величина интеграла ошибки на выходе интегратора 2 достигает порога срабатывания порогового элемента 11, что соответствует приближению к границе диапазона деформации пьезодвигателя 6, на выходе порогового 15 20 25 30 35 40 45 50 элемента 11 появляется сигнал, вызывающий срабатывание ключа 12, Исполнительная цепь ключа 12 шунтирует конденсатор 4 в цепи обратной связи интегратора 2, при этом интегратор 2...

Номер патента: 1691823

Опубликовано: 15.11.1991

Автор: Митин

МПК: G05D 11/13

Метки: дозированием, многокомпонентным

...в блоке 1 умножения на соответствующий коэффициент уа (являющийся выходным сигналом блока 11 памяти), т,е. определяется рецептурная доза каждого компонента(8) Чок= , Оа Последний сигнал подается на входы блоков 3 умножения каждого канала. на другие входы которых поступают сигналы, соответствующие величинеЛО = 2 Оа - Ма (9) и снимаемые с выходов сумматоров 9 ьВ результате на выходе блока 3 умножения формируется сигнал2 Оа - Ма(10)ЧохСигнал С на выходе блока 5 сравнения формируется по следующему закону С.= " ПРИ О 0 г 11),и подается на вход блока 4 умножения, атакже на управляющий вход ключа 10 ьНа другой вход блока 4; умножения подается сигнал, соответствующий величинеую с выхода задатчика бь а на его выходеформируется сигналУ - Уо(С +...

Номер патента: 1691824

Опубликовано: 15.11.1991

Авторы: Истомин, Куфман

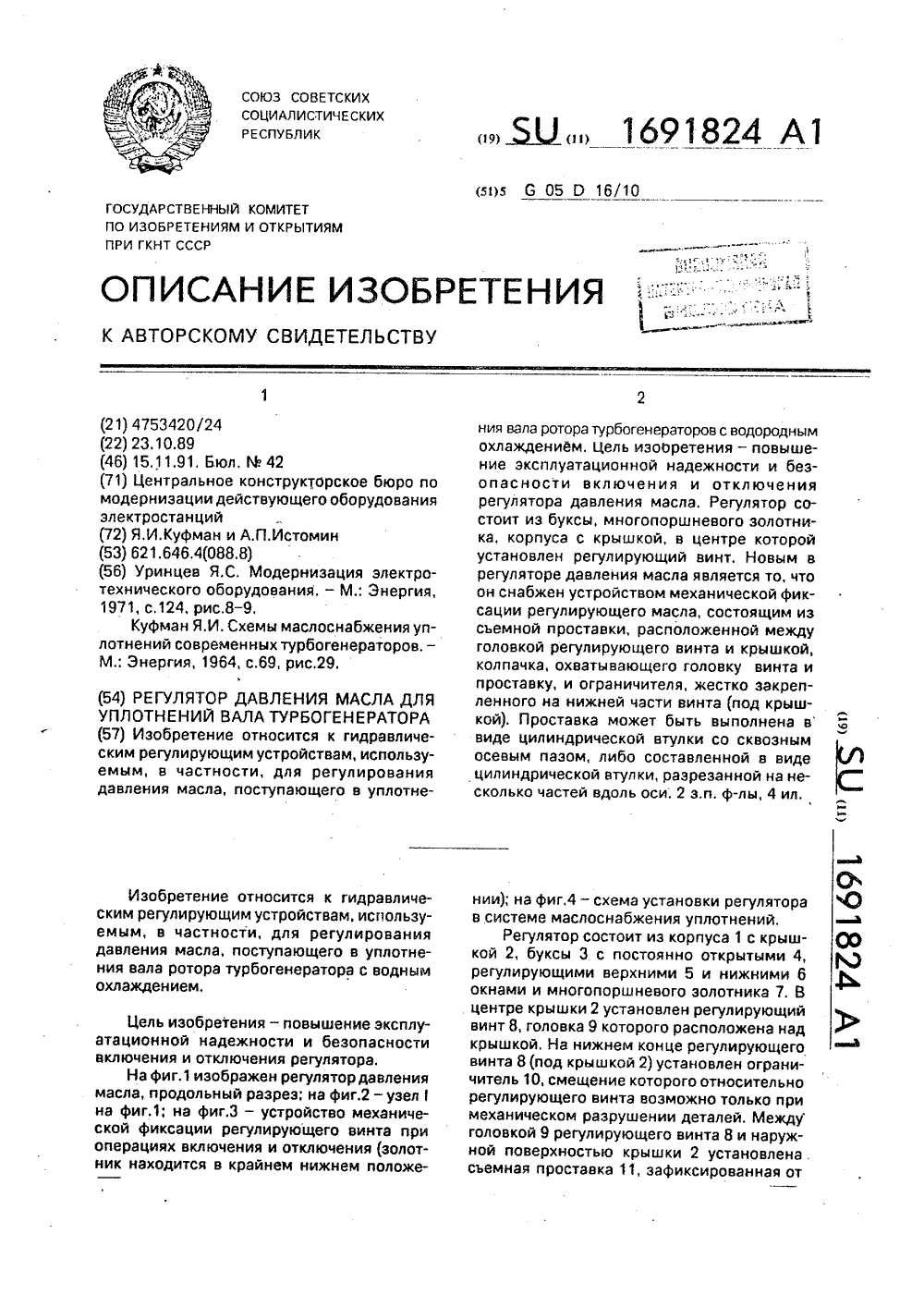

МПК: G05D 16/10

Метки: вала, давления, масла, регулятор, турбогенератора, уплотнений

...Колпачок 12, охватывающий съемную проставку 11 и головку 9 регулирующего винта 8, установлен с монтажным радиальным зазором 13 и служит для фиксации проставки от радиального смещения относительно регулирующего винта 8. Высота съемной проставки обеспечивает установку ее между головкой регулирующего винта и крышкой с монтажным зазором 14.Использование устройства механической фиксации при операциях включения и отключения регулятора.В зависимости от режима эксплуатации уплотнений вала ротора турбогенератора в рабочем режиме регулятор может работать с переменным аксиальным зазором 15 между нижним концом регулирующего винта 8 и верхним торцом золотника 7, При снятии колпачка 12 и съемной проставки 11 регулирующий винт 8 может быть завернут...

Номер патента: 1692657

Опубликовано: 23.11.1991

Авторы: Батырев, Баум, Воронков, Зобнин, Кузнецов, Филиппов, Ципенюк, Эленбоген

МПК: B04B 13/00, G05D 27/00

Метки: группы, работы, сепараторов, центробежных

...на исполнительный механизм 7,Далее микроконтроллер 5коммутатор 6 подключает выхо2 к мутномеру 11; производитсмутности его фугата, Сравнивают измеренное значение мутности фугата сепаратора 2 с значением мутности эталона, хранящимся в памяти микроконтроллера 5, и в зависимости от отклонения регулируют подачу суспензии в сепаратора 2 или при необходимости отключают его с помощью исполнительного механизма 8. Таким образом, последовательно периодически регулируют все работающие сепараторы, в том числе и сепаратор (эталон) 1,Для повышения надежности определения мутности эталона в качестве сепаратора-эталона выбирают сепаратор, имеющий наименьшее время рабочего цикла, Такую программу закладывают в память микроконтроллера 5.Если количество...

Номер патента: 1693025

Опубликовано: 23.11.1991

Авторы: Гаранин, Коваленко, Мазина, Мясищев, Присс-Титаренко, Федоров, Шкуратова, Шлямберг

МПК: C10G 35/24, G05D 27/00

Метки: каталитического, процессом, риформинга

...нэ катализаторе.На фиг,1 приведена система управления для осуществления предлагаемого способа; на фиг.2 в кривая распределения температуры по высоте слоя катализатора.Система управления содержит насос 1, подогреватель 2, первый 3, второй 4 и третий 5 реакторы, насосы-дозаторы 6-9, сепаратор 10, компрессор 11, датчики состава сырья 12 и каталиэата 13, и водородсадержащего газа 14, датчики расхода сырья 15, циркулирующего газа 16, катализатэ 17 и избыточного газа 18, уровня 19, температуры 20 - 23 и давления 24, регуляторы расходов сырья 25, циркулирующего газа 26, температуры 27 - 29 на входе в реакторы 3 - 5 соответственно, уровня 30 в сепараторе 10 и давления 31, Кроме того, система содержит исполнительные механизмы на...

Номер патента: 1693322

Опубликовано: 23.11.1991

Авторы: Афлятунов, Баимбетова, Захваткин, Иванов, Исмагилов, Моисеев, Никонов

МПК: F23N 1/02, G05D 27/00

Метки: окисления, процесса, псевдоожиженным, слоем, установке

...изобретения - повышение качества регулирования,На чертеже изображена блок-схема устройства.Устройство для регулирования процессав установке 1 содержит воздушный газоразделительный аппарат 2, датчик 3 двуокисисеры в выходящих газах с анализатором 4,датчик 5 сероводорода в выходящих газах санализатором 6, блок 7 согласования,первичный преобразователь 8 давления и первичный преобразователь 9 температурывыходящих газов из установки 1, первичниепреобразователи 10 и 11 давления и температуры воздуха на входе в установку, преобразователь 12 кислорода в воздухе,поступающем на установку, первичные преобразователи 13 и 14 давления и температуры сероводородсодержащего газа, датчик 15сероводорода с анализатором 16, первичные17 и 18 преобразователи...

Номер патента: 1693432

Опубликовано: 23.11.1991

Авторы: Гогоберидзе, Дзагания, Кахеладзе, Кикошвили, Круашвили, Логинов, Шульман

МПК: G01N 1/10, G05D 27/00

Метки: анализу, образцов, подготовки, почв

...К ВХ."( ЭЛРКтродВИГЭТЕЛ, 19. " ИЛ.-НВПОВВЛЕНИИ:;г",иае НЭМЭТЬЕТЬ ЗОС1 б и размагьвэь:,. Гро,г Ослдинечърероли(и 13-15 начи:-аюТяь:,угь -лзунск 3 сВЫСТУГ)ОМ = в 1 ИЖНВЕ Г 0)кс.1:. .;, В 6., "- С5 ВЫСТУПО 4 5 НЭИ).;ЭЮТ ДВГ)ТЬС сь,ИЗ М 6-ДЭ 1 ИКИ .1, ,:)ТГ,; ЬКО:,Н Р;.;с-.Н, Х ,)КСС 8)СЯ ДНЭ СОСд.-.;Гс, Р Кгг)Р(;М Н(ОДИТОЗОЗ 6 Ггцэ ЗгЛ;,-:0 Иг)К;,. Т,г) . .0 р 83 т 1-у)дий тоо,.; " б нэ тена "датчи,е .ЫВЧИНает В; И ; С)В(ть ИЛЭ -,а -)ЖР.,Ятроса, и последний вь)рабаты вает сигнал осЭНОВс, КОТОРЬй 1 ОДЭВТСЯ На бЛОК 21 Е)КЛЮЧЕНИя, 0)клкзьая ЕГГЬ, И (а бЛ 0( 22 ВЧра;)ОТЬ(г,"в )эвиС)мости От рельефа и особенно 2. стей сосуда регуг;ируется усгэвками блока22 выработки сигналов подъема, весле чегоОт СИ 1 нала .; Ьло(э 22 выра)отки 0 Г...

Номер патента: 1693594

Опубликовано: 23.11.1991

Авторы: Васильев, Черник

МПК: G05D 9/02

Метки: бьефе, верхнем, воды, канала, регулятор, уровня

...устройства 19устанавливают такую длину троса 8, чтобыцилиндр 5 с намотанным на него гибкимполотнищем 4, был установлен на требуемой отметке верхнего бьефа 3. Поплавок 11и цилиндр 5 находятся н равновесии,При увеличении уровня воды в верхнембьефе 3 выше расчетного значения поплавок 11 всплывает, ослабевает натяжениетроса 8 и цилиндр 5 с рамкой 7 опускается,При опусвнии цилиндра 5 росы 14 будутразматываться с цилиндра 5 и врагцать его,а ибкое полотнище 4, открывая нодопрог 1 ускное отверстие, наматываться на цилиндр5. Пружины 13, установленные в верхнейчасти затворной рамы 2, поддерживают нпостоянном натяжении тоосы 14, а черезних и гибкое полотнище 4. Плотное прижатие ибкого полотнища 4 к эа нооной ра е2 обеспечивается давлением воды....

Номер патента: 1694477

Опубликовано: 30.11.1991

Авторы: Гуменчук, Экстрин, Яшин

МПК: C01B 15/013, G05D 27/00

Метки: водорода, выделения, перекиси, процессом

...показатель аварийной ситуации по формулегде Р - расход питающей смеси;6 - расход греющего пара в кипятильник колонны;0 - расход дистиллированной воды на разбавление питающей среды;11 - с 2 - время интегрирования, 1694477510 15 20 25 30 35 40 45 50 Формирование управляющих воздействий по предлагаемому способу осуществляется в зависимости от величины показателя,характеризующего опасную тенденциюразвития технологического процесса.Начавшееся по тем или иным причинамразложение перекиси водорода в кубе колонны сопровождается значительным выделением теплоты (б 90 ккал/кг). Системойавтоматического регулирования температуры в кубе колонны этот дополнительныйприток тепла компенсируются уменьшением подачи пара в кипятильник, что приводитк...

Номер патента: 1694619

Опубликовано: 30.11.1991

Авторы: Волошенко, Раненко

МПК: C10B 41/04, G05D 27/00

Метки: блокировки, коксовых, машин

...антенной 14 и приемной антенной 15, состоящий иэ передатчика 16 и приемника 17, катушки 18 и 19 связи, установленные на батарее 20 по оси каждой печной камеры и соединенные линиями связи 21, приемник 22 высокочастотных колебаний с приемной антенной 23, схему 24 управления приводом выталкивающей штанги, приемо-передающий блок 25 с передающей антенной 26 и приемной антенной 27, состоящий из передатчика 28 и приемника 29, а также генератора 30 с передающей антенной 31, установленные на коксовыталкивателе 32, линий ЗЗ, 34 связи проложенные вдоль пути движения коксовыталкивателя, линию 35 связи, проложенную вдоль пути движения электровоза, линию 36 связи, проложенную вдоль пути движения двересьемной машины,Устройство работает следующим...

Номер патента: 1695002

Опубликовано: 30.11.1991

Авторы: Дедяев, Лельчук

МПК: F15C 3/16, G05D 16/18

Метки: аппарата, жидкости, перемешивания, полости, технологического

...камере 10. 1 ил,мый дроссель 11 постепенно отсасываетсяи разрежение в ней возрастает. Заслонка 6остается прижатой к седлу 8, пока сила, действующая на заслонку 6 со стороны камеры5 12, больше, чем сила вакуума, действующаяна мембрану 4 со стороны камера 10,При возрастании вакуума в камере 10,так как площадь мембраны 4 больше площа-,ди заслонки 6, наступает момент, когда си 10 ла, действующая на мембрану 4 вверх,превысит силу прижатия заслонки 6 к седлу8. Мембрана 4 скачкообразно перемещается вверх и через шток 5 прижимает заслонку6 к седлу 9, Связь камеры 7 с камерой 14 и15 атмосферой прекращается и камера 7 сообщается с камерой 12, Вакуум иэ камеры 12поступает в камеру 7 и по трубопроводу 19в пульс-камеру 2.Жидкость из емкости 3 под...

Номер патента: 1695170

Опубликовано: 30.11.1991

Авторы: Ксоврели, Лебанидзе, Ноникашвили, Ониани

МПК: G01N 7/04, G05D 27/00

Метки: анализа, воздуха, рудничного, состава

...9 и 12 с измерительной бюретки 1 движением уравнительной склянки 8 снизу вверх вводят5 10 15 рудничный воздух в сосуд 17 дляпоглощения кислотных газов раствором едкого калия. После определенного времени опусканием уравнительной склянки 8 сверху вниз исследуемый газ вновь возвращают в измерительную бюретку 1. Открыв кран 11 манометра 16 на сообщение его с прибором и манипулируя уравнительной склянкой 8, приводят мениски в манометре к одному уровню, т.е. смесь в измерительную бюретку 1 доводят до атмосферного давления, после чего закрывают сначала краны 5 и 6, а затем - кран 11 манометра 16, Если объем газа не изменяется, поглощение считают законченным. В противном случае прокачивание повторяют несколько раз донаступления постоянства...

Номер патента: 1695271

Опубликовано: 30.11.1991

Авторы: Лукомский, Мельников, Мельникова

МПК: G05D 3/00

Метки: больших, задания, направляющей, органа, перемещений, рабочего

...2 ротор 6 измерителя малых перемещений оказывается жестко сцеплен с направляющей 2 (например, за счет притяжения фиксатора 36 в конструкции измерителя по фиг. 2) и освобожден от сцепления (жесткой связи) со статором 5 (обе катушки 32 обесточены). Исходный сигнал с измерителя малых перемещений, пройдя преобразователь 24, записывается в блоке 25 в качестве начала отсчета измерительных малых перемещений,В процессе движения рабочего органа происходит изменение взаимного положения ротора 6 и статора 5 (изменение зазора между электродами 41 и 42 емкостного преобразователя). В течение такта, задаваемого блоком 26 синхронизации, происходит формирование разностного сигнала в блоке 25 вычитания и подача его на вход А первого цифрового компаратора...

Номер патента: 1695272

Опубликовано: 30.11.1991

Автор: Княжеченко

МПК: F16K 31/02, G05D 7/06

Метки: клапан, электропневматический

...относится к вакуумной технике и может быть использовано для точной дозировки газов в технологических процессах производства электронных приборов. Целью изобретения является повышение экономичности клапана. Электропневматический клапан содержит корпус с впускным и выпускным отверстиями, гибкую мембрану, выполненну диэлектрического материала с электропрводящим слоем и источник управляющенапряжения, подключенный к электропродящему слою. 3 ил. корпусе 1 с помощью уплотняющего кольца 7, к электропроводящему слою 6 и пове ности 2 корпуса 1 подключены клеммы 8 подсоединения к источнику управляющ напряжения не показан).Данный клапан работает следующим образом.Газ подают к впускному отверстию 3 клапана под избыточным давлением. На...

Номер патента: 1695273

Опубликовано: 30.11.1991

Авторы: Антипов, Ноянов

МПК: G05D 11/13

Метки: массовых, продуктов, расходов, смешиваемых

...на число считанных счетчиком 43 импульсов (в данном случае на 1), аполученный результат блок 34 умножает наР 1,тЕ,ГП 1 ср, = О 1 Р 1 (9)- при поступлении в вычислитель 8-1второго и последующих командных сигналов от счетчика 13 он аналогичным образомопределяет текущие значения С 1 объемного расхода, накапливает получаемые результаты в регистре 37, каждый разусредняет их с помощью блока 30 и затемвычисляет Гп 1,р по соотношению,9);- по заполнению счетчика 43 (после считывания в него г-го импульса) открываетсяэлемент И 46, вследствие чего импульснапряжения, формируемый на выходеэлемента 48 задержки, проходит на синхронизирующий выход вычислителя и на входы обнуления регистра 37 и счетчика 43, возвращая их в исходное состояние,Аналогичным...

Номер патента: 1695274

Опубликовано: 30.11.1991

Авторы: Абрамчук, Грачев, Мендюк, Янчук

МПК: G05D 16/06

Метки: давления, регулятор

...отверстий втулки. Кроме того, осевой канал барабана сообщается с отверстиями втулки и крышки, которые соединены госредством тройника с входным патрубком. 2 ил,При работающем двигателе газобаллон- (Л ного автомобиля посредством патрубка 2 (фиг. 1) в полости 17 корпуса 1 создается разрежение и газ из баллонов (не показаны) поступает через входной патрубок 9 в тройник 20, иэ которого через отверстия 18 и 19 с двух сторон гаэ поступает через канал 14 в канал 15 барабана 8 и отверстия 16 втулки11 в полость 17 корпуса 1, Под давлением газа в полости 17 мембрана 4 перемещается вверх, преодолевая сопротивление пружины 21, и посредствам штока 5, рычага 6 и поводка 7 вращает барабан 8 по часовой стрелке до перекрытия канала 15 кромками...

Номер патента: 1695275

Опубликовано: 30.11.1991

Авторы: Башкиров, Кабаков, Куликов, Сысолятин

МПК: G05D 16/10

Метки: давления, регулятор

...полости 2, Под воздействием перепада давления между упругой мембраной 4 и седлом 5 образуется щель, через которую рабочая жидкость движется из входной полости 12, куда попадает из подводящего отверстия 16 через дроссельное отверстие 19 клапана 18 и надклапанной полости 21, в выходную полость 11, а из нее через отводящее окно 17 - на слив, Движение жидкости через дроссельное отверстие 19 ведет к появлению перепада давления на клапане 18, вызывая его открытие, в результате которого рабочая жидкость получает возможность движения из подводящего окна 16 в отводящее окно 17 на слив;Во время роста давления образованнаямежду мембраной 4 и седлом 5 щель работает как автоматически регулируемый дрос сель, управляя клапаном 18 и сбрасываячасть...

Номер патента: 1695276

Опубликовано: 30.11.1991

Авторы: Гарин, Заславский, Иванов

МПК: G05D 23/30

Метки: масляный, термостат

...становится стабильной, Затемвключают электродвигатель 14, приводящий во вращение крыльчатку 12, число оборотов которой определяется тахометром 25,установленным на насадке 34 и механиче 25 ски связанным с валом 13 крыльчатки с помощью переходной втулки 33, Масло иззоны 22, отделенной от рабочей зоны 23экраном 9, перетекает между витками змеевика 8 и обмоткой электронагревателя 2 и30 через отверстия 11 и 40 поступает к крыльчатке 12, лопасти которой, снабженныефлажками, отбрасывают масло к отверстиям 17 в верхней крышке корпуса насоса,через которое масло попадает в полости35 секторов, образованных перегородками 16,При этом частично гасится вращательнаясоставляющая скорости движения масла.Далее масло поступает к отверстиям 19шайбы,...

Номер патента: 1695277

Опубликовано: 30.11.1991

Авторы: Лукьянов, Некрасова

МПК: G05D 23/19

Метки: программного, температуры

...Ткач напряжение на выходе вь читающего элемента 13 становится равным нулю, а затем изменяет знак. В этот момент срабатываетзапоминающий триггер 19, Сигнал с его вы 16952хода через элемент ИЛИ 17 поступает на вход адресного регистра 18 и переводит его в следующую позицию.Коммутатор 8 кодов возвращается в исходное состояние, на переключатель 5 подается управляющий вигнал. на второй вход блока 20 управления поступает напряжение логической "1", на его первом входе остается напряжение логический "0", в результате чего на выходе блока 20 управления устанавливается напряжение логический "0" и реверсивный счетчик 6 переходит в режим вычитания, на выходах задатчика 10 уставок температуры остается код Ткач,.На вход реверсивного счетчика 6...

Номер патента: 1695278

Опубликовано: 30.11.1991

Автор: Маслич

МПК: G05D 27/00

Метки: анаэробным, органических, отходов, сбраживанием, установке

...с блоков 18, 20 и 24, чта приводит к 30 отходов в падагревателе-выдерживателеотключению исполнительного механизма 6 сигнал (минимум) ат датчика 33 снимаешься си устройства . а вх17. На ходе блока 19 отсутст" входов блоков 38 - 40. Блоки 38 и 39 снимаотвует сигнал от лакаб а а 41 и на выходе блока сигналы с блоков 43 и 44, Исполнительный19 появляется сигнал, который поступает нэ мехэн,;зм 32 отключается, Отсутствие сигдругой вход блока 27. Эта приводит к вклю нала ат датчика 33 приводит к появлениючению магнитного пускателя(закрытие) бла- сигнала на выходе блока 40, который постука 27 сигнал с которого поступает на пает нэ другой вход блока 44. Эта приводит1исполнительный механизм 10, которому к включению магнитного пускателя...

Номер патента: 1697058

Опубликовано: 07.12.1991

Авторы: Абелев, Рондин

МПК: G05D 7/01

Метки: расхода, регулятор

...камерой 8. Регулятор расхода работает следующим образом.При подаче рабочей среды под давлением в канал 13 она проходит через проточку 12, отверстия 11, дроссель 2 в канал 14. При достижении на дросселе 2 (т,е. между камерами 7 и 8) перепада давлений, достаточного для преодоления усилия пружины 4, поршень 3 перемещается в сторону камеры 8, и отверстия 11 прикрываются, За счет этого поддерживается постоя н н ый расход через дроссель 2При подаче рабочей среды поддавлением в канал 14(обратный поток) она проходит по дросселю 2 и отверстия 11 в канал 13. При достижении на дросселе 2 (т,.е. между камерами 8 и 7) перепада давлений, достаточного для преодоления усилия пружины 4, поршень 8 перемещается в сторону камеры 7, и проточка 9 соединяет...

Номер патента: 1697059

Опубликовано: 07.12.1991

Авторы: Бочкарев, Гриднев, Плешева

МПК: G05D 9/02

Метки: бьефа, гидротехнических, нижнего, регулятор, сооружениях, уровня

...шарни 1697059ром 7, установленным в направляющей 3, укрепленной в устоях ги,цротехнического со. оружения. Каркас снабжен гибкой оболочкой 9 парусного типа, соединякщей скобы 3 - 5, образуя радиальную напорную грань. Регулятор снабжен управляющим механ. з. мом в виде поплавка 10 размещенного в нижнем бьефе и соединенного гюсредством тяги 11 с верхней скобой 3 каркаса с возможностью изменения ее длинь, Всасыва ющий агрегат 12 дожцевальной машины снабжен прикрепленной к нему дугообразной направляющей 13, выступающей за края канала и выпуклостью направленной к дну канала 14,Регулятор уровня нижнего бьефа работает следующим образом,При отсутствии воды верхнял скоба 3 под тяжестью поплавка 10 находится в:. ижнем наклонном состоянии и...

Номер патента: 1697060

Опубликовано: 07.12.1991

Авторы: Безбородов, Горинов, Кравченко, Кузнецов, Моисеев, Новиков, Палицына

МПК: G05D 23/00

Метки: питателя, температуры, фильерного

...фильерного питателя 6 и второй сумматор 11,Сумматор 1, усилитель 2, регулятор 3, ограничитель 4, усилитель 5, фильерный питатель 6 и датчик 7 температуры соединены последовательно по кольцевой схеме, причем выход датчика 7 температуры. соединен с инвертирующим входом сумматора 1. Блок 9 задания соединен входом с выходом усилителя 2 через пороговый элемент 8, а выходом - с неинвертирующими входами сумматоров 1 и 11, Сумматор 11 соединен инвертирующим входом с выходом усилителя 5 через датчик 10 тока, а выходом - с управляющим входом ограничителя 4.Устройство работает следующим образом,Сигнал с выхода сумматора 1, равный разности сигналов с датчика 7 температуры и с блока 9 задания, усиливается усилителем 2 и поступает на вход регулятора...

Номер патента: 1697866

Опубликовано: 15.12.1991

Авторы: Андрианов, Виленский, Красавин

МПК: B01D 3/00, G05D 27/00

Метки: жидкостей

...показаны управляющие сигналы 01 - Ов, следующие во времени на отсечные клапана системы, Частота импульсов задающего генератора Ог, определяется расчетным путем в зависимости от перепада давлений в колонне, измеряемого с помощью датчика 15, Расчетная зависимость задается формулой:,=кЖгде 1 г - частота генератора (задающих импульсов);Х - среднеинтегральная оценка параметра ЛР,;К - коэффициент пропорциональности, Все отсечные клапана 9 - 12, 22 - 25 являются нормально закрытыми. Импульсы 01, поступающие на клапан 9 находятся в фазе с импульсами Ог, а импульсы 02, поступающие на клапан 10 - в противофазе. Сиг 10 20 включается также программируемый регулятор 30. Сигнал 07, поступающий нэ про 25 30 40 45 50 калы Оз, Од, поступающие на...

Номер патента: 1698244

Опубликовано: 15.12.1991

Авторы: Веретин, Горбачев, Евтушенко, Жернаков, Тучинский, Хромых

МПК: C07C 5/32, G05D 27/00

Метки: бутадиена, одностадийным, производством

...и величины степени одностадийности СОп как частное от деления концентрации бутиленов в продуктах разложения на концентрацию бутиленов в смешанном сырье соответствующего агрегата и. При помощи 5 блоков 35, 36 и 37 рассчитывают относительные величины выхода Ю/пф бутадиена, а при помощи блоков 38, 39 и 40- относительные величины степени одностадийности СОп процесса дегидрирования каждого аг регата в соответствии со следующими соотношениями: По замерам с помощью датчиков 21 и 22 определяют в блоке 41 величину требуемой общей нагрузки по смешанному сырью на 20 установку 1 дегидрирования в зависимости от результата сравнения планируемого и фактического количеств бутадиена в выходном продукте на заданном интервале управления: 25 где ПМ -...
