G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1091139

Опубликовано: 07.05.1984

Авторы: Пястун, Шик

МПК: G05D 23/19

Метки: многоканальный, регулятор, температуры

...к первому входу компаратора 5. Второй вход компаратора 5 соединен с аналоговым выходом цифроаналогового преобразователя 6, тактовый вход которого соединен с выходом генератора 7 импульсов, а выход переполнения - с информационными входами первого 8 и второго 9 счетчиков импульсов и с первым входом элемента 10 ИЛИ. Выход данных цифроаналогового преобразователя 6 подключен к входу данных оперативного запоминающего блока 11, вход разрешения записи которого соединен с выходом компаратора 5, вход разрешения считывания - с выходом генератора 7 импульсов, адресный вход - с выходом третьего счетчика 12, вторым входом первого узла 13 сравнения, а выход оперативного запоминающего блока 11 соединен с первым входом второго узла 14 сравнения,...

Номер патента: 1092469

Опубликовано: 15.05.1984

Авторы: Пилипенко, Стародуб

МПК: G05D 9/02

Метки: бьефа, верхнего, воды, канала, оросительного, уровней

...между собой, причем каждый из,отсеков снабжен сливным калиброванным отверстием,На чертеже изображено устройстводля автоматического регулированияуровней воды верхнего бьефа оросительного канала,Устройство содержит подводящийтрубопровод 1, перекрываемый запорным цилиндром 2, соединенным посредством коромысла 3 с паплавкам-противовесам 4, расположенным в поплавковой камере 5, На коромысле 3 размещена пригрузачная камера 6, разделенная диафрагмамина отсеки с данными сливными калиброванными отверстиями 8, Паллавкавая камера 5 сообщена с нижним бьефам посредствомперепускнаго отверстия 9, перекрываемого са стороны поплавкавай камерыклапанам 10, соединенным посредствамгибкой связи 11 с поплавком 12, расположенным в колодце 13 с...

Номер патента: 1092470

Опубликовано: 15.05.1984

Авторы: Гольдфельд, Лунин, Стрыгин

МПК: G05D 16/10

Метки: гидростабилизатор, давления

...для гидродомкратов грузоподъемностью неболее 50 тс, а также при деформациях испытуемой конструкции или грунта 25основания более 1,5-3,0 см,Цель изобретения - расширениедиапазона стабилизации давлений.Поставленная цель достигается тем,что гидростабилизатор давления, со- ЗОдержащий гидроцилиндр, в котором рас-положен поршень и элемент заданиядавления, выполненный в виде груза,содержит гибкую нить, проходящуючерез уплотняющий элемент, установленный в нижнем торце гидроцилиндра,и закрепленную одним концом к поршню,а другим - к грузу.Для уменьшения габаритов устройства гидроцилиндр выполняют в формеспирали,На фиг.1 дана схема устройства ввиде трубки; на фиг.2 - то же, в ви-. 70 Мде спирали; на фиг,3 - варианты установки...

Номер патента: 1092471

Опубликовано: 15.05.1984

Авторы: Вильдермут, Галинский, Данилов, Коломиец, Лирнен, Шевко

МПК: G05D 23/19

Метки: температуры

...с входом тиристора 23 причем питание . на тиристор 23 и на нагреватель 24 поступает от выпрямителя 25; электроньш ключ 26, управляемый импульсами от формирователя 16; корректирующий контур 27, содержащий последовательно соединенные двоично-десятичныйсчетчик 28, логический элемент ИЛИ29 и ключ 30, а также дополнительныйрезистор 31, подключенный через ключ30 к входу сперационного усилителя, причем счетжй вход двоичногосчетчика 28 связан с выходом двухвходового логического элемента И 21, а сбросавый вход - выходом двоичнодесятичного интегрального счетчика14.Работа предлагаемого устройствасовместно с известным поясняется граФиком выхода на режим (фиг.2),Кривая 1, где йТ 1 - величина выброса по температуре, прецставля3 10924ет собой...

Номер патента: 1092472

Опубликовано: 15.05.1984

Авторы: Забульский, Ковела, Шуминский

МПК: G05D 23/19

Метки: многоканальный, регулятор

...элемент 14, элемент ИЛИ 15,элемент задержки 16, блок сигнализации 17, Регулирующее устройство 9 содержит сумматоры 18 и 19, диахьеренциатор 20 и интегратор 21. На чертежеобозначено:Хи Хз - соответственно текущееи заданное значения регулируемогопараметра, подаваемые на входнойсумматор 18 регулирующего устройства 9 в момент связи последнего с1-ым каналом управления;Ч - выходной сигнал регулирующего ъ 5устройства 9;У; ввыходной сигнал 1-го канального аналогового запоминающего устройства 1 О;1 К 2 ф КЭф К 1 ф К и+1 - ключи, входящие в состав коммутаторов;и - порядковые номера ключей.Порядковые номера ключей соответствуют очередности их замыкания. Рсли замкнут ключ К . то все остальныеразомкнуты, в дальнейщем при замыкании ключа К 2 ключ...

Номер патента: 1092473

Опубликовано: 15.05.1984

Автор: Годин

МПК: G05D 23/19

Метки: температуры

...к выходному 5 конденсатору генератора пилообразных напряжений, а первые входы - к источникам управляющих сигналов, всегда имеющих противоположную полярность, т.е. основной пороговый элемент полу О чает сигнал управления непосредствен но от усилителя рассогласования, а дополнительный пороговый элемент- через инвертор. При этом пороговый элемент, сработавший от управляюще го сигнала, разряжает выходной конденсатор генератора пилообразного напряжения и этим исключает возможность срабатывания другого порогового элемента. 20Предлагаемое устройство предназначено для управления исполнительными элементами реверсивного действия или исполнительными элементами с двумя противодействующими каналами. р 5 Это дает возможность испольэовать...

Номер патента: 1092474

Опубликовано: 15.05.1984

Авторы: Бедрик, Мерцалов, Супонько

МПК: G05D 24/02

Метки: вязкости, жидкой, среды, углеводородной

...жидкости.Целью изобретения является повышение надежности регулированиявязкости жидкой углеводородной среды.Поставленная цель достигаетсятем, что, согласно способу регулирования вязкости жидкой углеводороднойсреды, заключающемуся в вибрационномвоздействии на нее, вибрационноевоздействие на жидкую углеводородную 4 Осреду осуществляется с чстотой 30300 Гц и виброускорениями от 10 д до30 я , при этом на границу разделажидкости с газом подают атмосферныйвоздух. 45Способ регулирования вязкости жидкой углеводородной среды осуществляется следующим образом,рактеризуется проникновением воздуха с поверхности раздела фаз и устойчивым накоплением на днище сосудапаровоздушных пузырьков, Ввиду того,что протекание процесса виброкавитации в...

Номер патента: 1092475

Опубликовано: 15.05.1984

Авторы: Балжекас, Станишкис

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, непрерывного, процессом

...при том же количестве биомассы вязкость культу- ральной среды зависит от величины55 клеток микрорганизмов, Например, если в культуральной среде присутствуют мелкие клетки, то при том же количестве биомассы вязкость культуральной среды будет более высокая, чем с присутствием клеток большого размера.Цель изобретения - повышение точности управления и сокращение времени брожения за счет улучшения качества культивируемых микроорганизмовПоставленная цель достигается тем, что согласно способу управления процессом непрерывного культивирования микроорганизмов, предусматривающему изменение подачи в ферментер микроэлементов в зависимости от соотношения расходов микроэлементов и питательного субстрата и изменение подачи питательного субстрата в...

Номер патента: 1093263

Опубликовано: 15.05.1984

Автор: Хартмут

МПК: G05D 5/02

Метки: пленки, толщины

...нагревание или охлаждение, или одновременное нагревание или охлаждение соответствующих корректировочных участков щелевой головки так, что соответствующие изменения вязкости экструдированньго материала устраняют образования толстых и тонких мест и образуется в основном равномерный профиль по всей ширине получаемой пленки1 3.Однако известный способ не обеспечивает получение пленки равной толщины с высокой точностью.Целью изобретения является пов"ение равнотолщинности пленки. Поставленная цель достигается тем, что согласно известному способу определяют участок пленки или максимальной, или минимальной толщины и Чоответственно или нагревают все остальные участки пленки с меньшей толщиной до достижения их толщины максимального...

Номер патента: 1094027

Опубликовано: 23.05.1984

Авторы: Лакеев, Холопов

МПК: G05D 27/00

Метки: питательных, процессом, сред, стерилизации

...по линейно возрастающемузакону. Увеличивающийся поток питательной среды через нагреватель 1снижает температуру на его выходе,что вызывает увеличение сигнала навыходе регулятора 11. Этот сигналчерез переключатель 17 поступаетв виде корректирующего воздействияна вход регулятора 10 давления острого пара, в результате чего регулятор 10, воздействуя у,; на клапан 20,увеличивает подачу острого пара внагреватель 1. При достижении расходом питательной среды заданного значения программно-логический блок 31формирует сигнал, воздействующийна переключатель 14, который подключает выход регулятора 9 к клапану 16,обеспечивая регулирование расхода питательной среды в нагреватель 1.В предпусковом режиме программнологический блок 31 через переключатели...

Номер патента: 254234

Опубликовано: 23.05.1984

Авторы: Барнаев, Зыбин, Козлов, Литвин, Масалов, Онищук, Речков, Романов, Семененко, Тимофеев, Федоровский, Шевляков, Шилов

МПК: G05D 11/16

Метки: катализаторного, комплекса, полиолефинов, приготовления, производстве, процессом

...Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г,ужгород, ул.Проектная, 4 Изобретение относится к способу автоматического управления химических процессов, в частности к способу автоматического управления процессом приготовления катализаторного комплекса в производстве полиолефинов, например в производстве полиэтилена низкого давления, и может быть использовано в нефтехимической и химической промышленности. ОИзвестен способ автоматического управления процессом полимеризации газообразных полиолефинов, например в производстве полиэтилена низкого давления, путем измерения расхода 5 исходных компонентов, подаваемых в смеситель, и регулирования температуры в смесителе изменением расхода охлаждающего агента. При этом получают катализаторный...

Номер патента: 1095139

Опубликовано: 30.05.1984

Авторы: Голубенко, Талмаза, Ярыгина

МПК: G05D 7/00

Метки: расхода, стабилизатор

...на жидкости, несущей большое,количество взвешенных частиц.Данный стабилизатор расхода обеспечивает повышение точности и надежности по сравнению с известными устройствами. ВНИИПИ Эакаэ 359 б/29 Тираж 842 Подписное филиал ППП Патевт, г. Ужгород, ул. Проектная,4 Изобретение относится к гидротехнике и предназначено для стабилизации водозабора на гидротехническихсооружениях,Известен гидравлический автоматрасхода воды, включающий коробчатыйзатвор, разделенный на отдельные секции, пластина выполнена ступенчатойпо высоте, имеет зазоры и ребра 1 .Недостаток этого устройстна заключается н малой пропускной способности, невысоком коэффициенте водозабораи снижении точности стабилизации расхода при больших колебаниях уровняводы,Известен также...

Номер патента: 1095140

Опубликовано: 30.05.1984

Авторы: Крошнев, Молчанов, Сергеев

МПК: G05D 7/00

Метки: бьефах, гидротехнических, расхода, регулятор, сооружений

...оси вращения площадка,под и над которой расположены бокозые водоотводящие каналы и с которойсоединены гибкие оболочки, причемемкости размещены симметрично относительно вертикальной и горизонтальной осей, расположенных в вертикальной плоскости, проходящей черезгоризонтальную ось вращения.На фиг, 1 представлен регулятор,общий вид; на фиг. 2 - некоторыетехнологические возможности регулятора; на фиг, 3 - регулятор, вид вплане; на фиг, 4 - то же, аксонометрия.55Вода из верхнего бъефа 1 поступает через затвор 2 в нижний бьеф 3и боковые водоотводяшие каналы, Одиниз каналов 4 выполнен треугольногосечения а другой канал 5 - трапецеидального сечения. Затвор 2 выполненю60в виде емкостей б, включающих напорные грани 7, установленные...

Номер патента: 1095141

Опубликовано: 30.05.1984

Авторы: Айрапетян, Арзуманов, Большаков, Кольцов, Тачков, Цындрин

МПК: G05D 7/03

Метки: дозирования, пневматическое, процессом

...своим выходом подключенным к второму входу элемента ИЛИ 2 . Общим недостатком известных уст- ройств является низкая надежностьЦель изобретения - повышение надев .эсти.Цель достигается тем, что минусовая камера второго элемента сравнения связана с датчиком уровня дозируемого реагента, плюсавая камера - с задатчиком дозы, а канал питания трехмембранного реле соединен с каналом включения устройства.На чертеже представлена принципиальная схема предложенного устройства.Устройство содержит датчик уровня 1 дозируемого реагента в мернике 2, сумматор 3, задатчик дозы 4, элемент памяти 5, первый элемент сравнения б, триггер 7, пневмокнопку 8, элемент ИЛИ 9, узел сигнализации, состоящий из второго элемента сравнения 10 и трехмембранного реле...

Номер патента: 1095142

Опубликовано: 30.05.1984

Автор: Солодов

МПК: G05D 7/06

Метки: микродозатор, сыпучих

...отверстия 5 и меньшей хода штока 3. Боек 37 опирается на амортизатор 40, находящийся на бункере 2. На корпусе микродозатора установлены два штуцера 41 и 42 для присоединения к управляющей магистрали и к сбросу управляющего газа, Отверстие5 и кольцевая проточка 39 выполнены калиброванными.Микродозатор для сыпучих материалов работает следующим образом.Для загрузки бункера 2 необходимо отвинтить крышку 17, которая с помощью кольца 1" одновременно иэвле кает из корпуса 1 заглушку 20 и бункер 2, сцепленный с Фигурным кольцом .35 усиками 36, а Фигурное кольцо 35 через прокладку 33 соединено с заглушкой 20. Затем поворотом бункера 2 отсоединяют его вместе с бойком 37 и штоком 3 от Фигурного кольца 35. При этом золотник 21 удержи 10 вается...

Номер патента: 1095143

Опубликовано: 30.05.1984

Авторы: Као, Пичугин, Прокофьев, Рауль

МПК: G05D 9/12

Метки: воды, канале, уровня

...Уменьшение уровня воды в начале последующего участка вызывает срабатывание герконов 8 датчика 3 уровня начала последующего участка канала. Замыкается сбответствующий контакт 19 - 19 н цепях емкостей модулятора 17 радиопередающего блока 4. При этом модулятор 17 генери1095143 20 25 лей 38 (39) и замыкает цепь заряда конденсатора 40. Через время, определяемое сопротивлением 41, конденсатор заряжается до напряжения открывания транзистора 42 и срабатывания реле 43. Замкнувшийся контакт 43 подает питание на шаговый искатель 44. Шаговый искатель 44 делает один шаг, собственным контактом 44разряжает конденсатор 40 и полями 45 и 46 подключает вторые ламели 45 В диагонали моста добавляется одно сопротивление 464 и ток через катуш ку реле 35...

Номер патента: 1095144

Опубликовано: 30.05.1984

Авторы: Као, Пичугин, Рауль

МПК: G05D 9/12

Метки: воды, канале, уровня

...герконов 11.Отклонение уровня воды, напри.мер в конце данного участка канала-го участка) , вызывает срабатывание одного иэ герконов 11 датчика 2уровня в конце данного участка, эаьыкается один из контактов ЗЗО - 331герконов 11 датчика 2 уровня в .конце данного участка. При этом срабатывают один из пороговых элементов 35358 порогового блока 9 и одно из реле 22, - 228 блока коммутации 10,которое замыкает свои контакты в цепи модулятор 20 радиопередающегоблока 3. Модулятор 20 радиопередающего блока 3 генерирует одну иэ частот. Модулирующие частоты воздействуют на несущую частоту радиоприемника 21, которая выбирается в области УКВ диапазона. Модуляция несущая - частотная, Радиоприемным блоком 4 сигнал, поступающий от радио"передатчика 3,...

Номер патента: 1095145

Опубликовано: 30.05.1984

Автор: Мазаев

МПК: G05D 13/10

Метки: регулятор, скорости, центробежный

...фиг. 1 схематически представлен центробежный регулятор и его 60схема привязки к машине и двигателю,где гмин - радиус минимальной орбиты,гмк,. - радиус максимальной орбиты,ьг - величина изменения радиусаорбит инерционных масс, В , С , Э ,Е Е , С - точки крепления гибкихнерастяжигых лент, Н - направлениевращения вала, 1 - высота; на фиг. 2представлена схема крепления гибкихнерастяжимых лент (жесткие стержни ипластины условно оттянуты); на фиг,3кривые зависимости оборотов и радиуса г орбит от энергии Е движущих.ся сил; на фиг, 4 - силы, действующие на инерционные грузы.Центробежный регулятор скоростисодержит вал 1 вращения, на которомустановлены пластины 2,отогнутые в -разные стороны в виде полукубическойпараболы, жесткие стержни 3 с...

Номер патента: 1095146

Опубликовано: 30.05.1984

Автор: Мазаев

МПК: G05D 13/10

Метки: регулятор, скорости, центробежный

...трубы 2 зафиксированы жесткими стержнями 3 к валу 1 б 5 вращения. В трубе 2 находятся инерционные сферические грузы 4.Для снижения трения сферическихгрузов 4 о стенки трубы 2 внутреннийдиаметр трубы 2 ненамного превос- -ходит диаметр сферических грузов 4,Центробежный регулятор соединен смашиной 5 и с помощью кинематическойпередачи б - с двигателем 7. Двигатель 7 электрически соединен с датчиком 8 положения минимальной орбитыи с датчиком 9 положения максимальнойорбиты. Труба 2 может выполнятьсяиэ пластических материалов.Непременным условием нормальнойработы центробежного регулятора должно быть соотношение энергоемкостидвигателя, машины и самого регулятора2 Р(1)т,е. энергоемкость регулятора Ердолжна в два или более раз...

Номер патента: 1095147

Опубликовано: 30.05.1984

Авторы: Белоусов, Перловский, Пинхусович, Плаксин

МПК: G05D 16/06

Метки: газа, давления, регулятор

...- узелсопло-заслонкаузел 1 на фиг. 1увеличено),Регулятор давления содержит корпус 1 с Входным 2 и выходным 3 каналами, верхнюю крышку 4 с расположенным в ней регулировочным винтом 5 ипружиной б, Регулировочный винт 5уплотнен с помощью эластичного кольца 7. Заслонка регулятора выполненав виде вялой мембраны 8, закрепленной между шайбой 9, соединенной сжестким центром чувствительного элемента 10 и второй шайбой 11, находящейся со стороны сопла 12. Диаметротверстия 13 второй шайбы не менеенаружного диаметра с сопла 12, а диаметр 3отверстия 14 первой шайбыбольше диаметра 4 отверстия второйшайбы,Камера, образованная отверстием 14и заслонкой 8, соединена отверстием15 с камерой 16 . Клапан и жесткийцентр мембраны с помощью тяги 17связаны с...

Номер патента: 1095148

Опубликовано: 30.05.1984

Авторы: Анпилогов, Бакланов, Гуляев

МПК: G05D 16/20

Метки: газа, давления

...проточную камеру 1 с линиями подачи и сброса, выполненными в виде параллельных ветвей,в которых установлены наборы калибрсгванных диафрагм 2 и 3, эффективные площади которых изменяются в 2 раза, и подключающие их двухпозиционные клапаны 4 и 5, Раз в проточную камеру 1 поступает из источника питания сжатым газом - баллона б - через редукционный клапан ", давление за которым измеряется с помощью датчика давления 8. Устройство содержит также блок задания 9, присоединенный своим выходом к входу первого делителя 10, другой вход которого связан с датчиком давления 8, а выход через функциональный преобразователь 11 с входом блока 12 управления линиями сброса и подачиБлок управления 12 в свою очередь, состоит из задатчика 13 относительной...

Номер патента: 1095149

Опубликовано: 30.05.1984

Авторы: Баширов, Баширова, Урецкий

МПК: G05D 19/02

Метки: вибрации, испытаний, случайные

...к управляющему входу соответствующего первого регулируемого усилителя, введены в каждом канале Формирования случайного сигнала второй регулируемый усилитель, в каждом канале обратной свяэиключ и второй блок сравнения, а также программный задатчик, источ10 15 20 30 Устройство состоит из параллель- ,40 ных каналов формирования случайных сдвигов, каждый из которых содержит последовательно соединенные генератор шума 1, полосовой фильтр 2, первый и второй регулируемые усилители 3 и 4. Выходы всех регулируемых усилителей 4 соединены с входами многовходового сумматора 5, выход которого соединен с входом вибростенда 6. Выход вибродатчика 7 соединен с входами каналов обратной связи, каждый из которых содержит последовательно соединенные...

Номер патента: 1095150

Опубликовано: 30.05.1984

Авторы: Демченко, Косенко, Сердюк, Соловьев

МПК: G05D 23/19

Метки: индукционной, печи, режимом, температурным

...следования импульсов, второй вход которого подключен к выходу65 синхрогенератора 18, представляющецифрового преобразователя, введеныдатчик мощности, вход которого соединен с выходом трансформатора питания печи, последовательно соединенные датчик веса, блок деления, нульорган, коммутатор и интегрирующаяКС -цепь, а также сумматор и блоквычитания, первый вход которого соединен с выходом датчика температурырасплава, второй вход - с входом ивыходом измерительного преобразователя интегрирующей КС -цепи, связанным с вторым входом блока сравнения,а выход блока вычитания подключен квторому входу нуль-органа, причемвторой вход блока деления связан свыходом датчика мощности, выход -с первым входом сумматора, вторымвходом связанного с выходом...

Номер патента: 1095151

Опубликовано: 30.05.1984

Авторы: Калинин, Николаев, Портной, Серков

МПК: G05D 23/30

Метки: камера, климатическая

...конструкцияклиматической камеры; на фиг. 2Функциональная схема,Климатическая камера (фиг, 1) содержит теплоизолированный корпус 1,рабочую камеру 2, датчик 3 температуры, датчик влажности 4, терморегулирующий клапан 5, влагочувствительную диафрагму б, рычаги 7 и 8, клапан подачи наружного воздуха 9, от-верстие 10 в верхней стенке теплоизолированного корпуса 1, дополнительную емкость 11, клапан 12, обводной канал 13, нагреватель 14, нагреватель 15, радиатор 16, заслонки 17,шток 18, груз 19, вентилятор 20, механический привод 21, вентилятор 22,привод 23,объект 24, подставку 25,отверстие 26, шток 27, отопительную 1систему 28 здания, поплавковый регулятор 29, водопровод 30. 1функциональная схема климатической камеры (Фиг. 2)...

Номер патента: 1096613

Опубликовано: 07.06.1984

Авторы: Глазьев, Пономаренко, Трифонов

МПК: G05D 7/00

Метки: расхода, регулятор

...стенку 3 с местным сужением 4,служащим для зарядки сифона путемобразования вакуума при перетеканииводы иэ верхнего бьефа в нижний,сифон 5, имеющий патрубок 6 с воэ"духовпускным отверстием 7 для сообщения с атмосферой. Воздуховпускное.его массы. Для контроля высоты пере-ливаемого слоя сифон 5 имеет прозрачное окно 1 О со шкалой. Часть корпусагруза клапана погружена в жидкостьв верхнем бьефе.45Регулятор расхода работает следующим образомВ исходном положении клапан 8 перекрывает отверстие 7 патрубка 6,часть корпуса груза 9 которого погру-,В 13 2жена в жидкость верхнего бьефа 1.При прохождении воды иэ верхнего бьефа в нижний через местное сужение 4в нем создается вакуум, за счет которого в полости сифона 5 создается разрежение. От...

Номер патента: 1096614

Опубликовано: 07.06.1984

Автор: Соколов

МПК: G05D 7/01

Метки: расхода, регулятор

...камеры, сообщенныеканалами с полостью входного канала,расположенного соосно входному отверстию канала, сообщенного с непроточной камерой, клапан и элемент нагрузки, содержит связанную с приводомзаслонку, установленную перед входнымотверстием канала, сообщенного с непроточной камерой,На фиг. 1 изображен предлагаемыйрегулятор расхода на фиг,2 - разрезА-.А на фиг.1," на фиг.З - разрез Б-Бна фиг.1.Регулятор расхода состоит иэ проточной 1 и непроточной 2 камер, разделенных между собой мембраной Э сэлементом нагрузки (грузом) 4. Камера 2 соединена каналом 5 с входной камерой 6, сообщающейся с проточной камерой 1. Входной канал 7 соосен входному отверстию в канал 5, и между ними в камере 6 расположена связанная с приводом заслонка 8, имею- ....

Номер патента: 1096615

Опубликовано: 07.06.1984

Авторы: Бекбоев, Бекбоева, Бочкарев

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

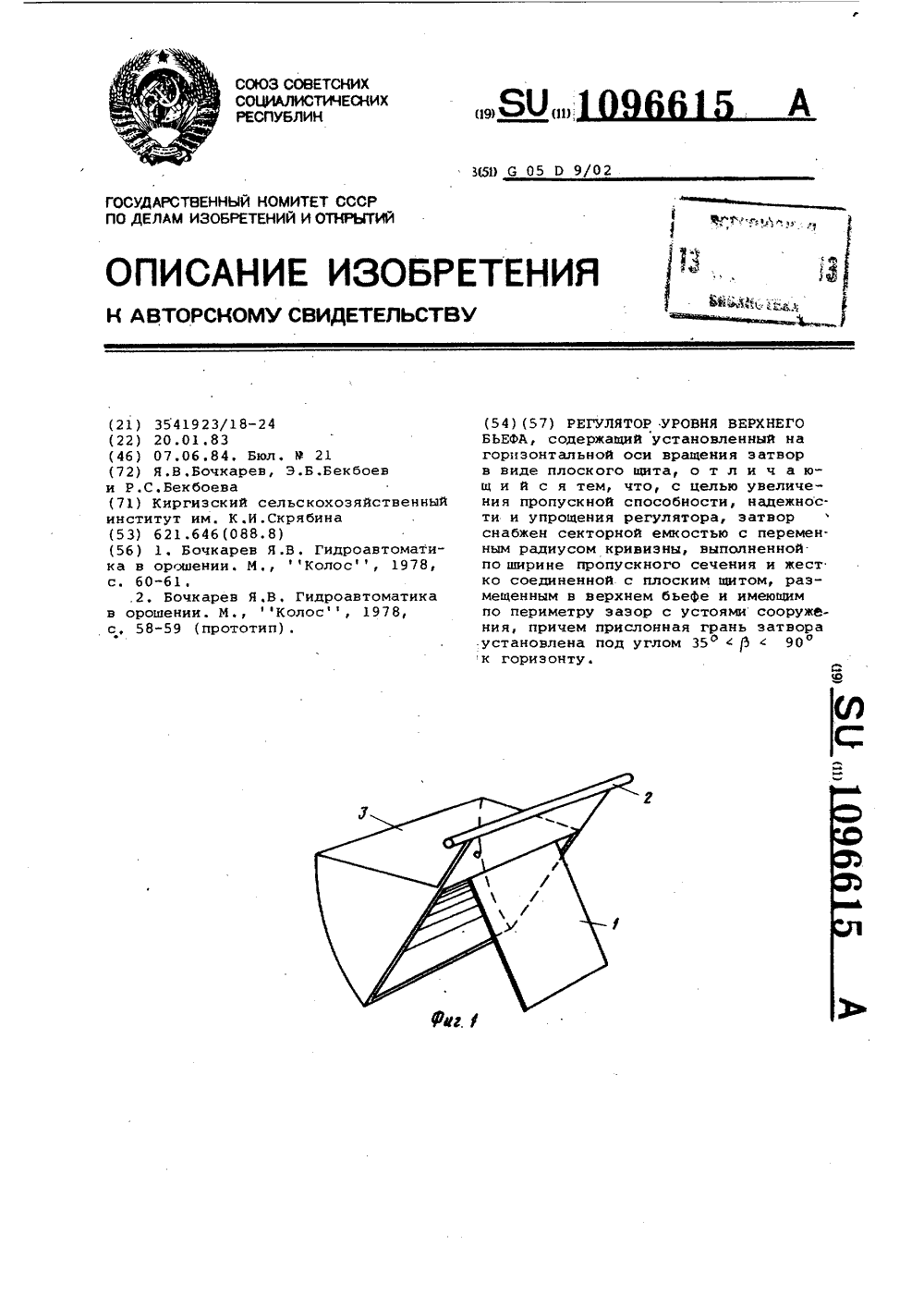

...фнг. 1 показан предлагаемыйрегулятор, общий вид; на фиг. 2схемы работы РегулятоРа при Разных 45открытиях затвора; на фиг, 3 - видсо стороны верхнего бьефа.Регулятор содержит плоский щит 1с осью 2 вращения и секторную емкость3,Регулятор работает следующим образом,Секторная емкость 3 затвора начинает свою работу с некоторого углаа начальный радиус кривизны секторной емкости В больше радиуса Вдуги, описываемой нижней кромкой плоского щита 1, начинающего свою работус угла и с некоторого начального открытия а, причемсс(3.При наличии воды в секторной емкости 3 и при ее открытии истечениеиз нее происходит как снизу, так и побокам (фиг. 1 б) .Истечение из-под плоского щита надо рассматривать отдельно для случа ев, когда плоский щнт...

Номер патента: 1096616

Опубликовано: 07.06.1984

Авторы: Корчоха, Русецкий, Станкевич

МПК: G05D 9/02

Метки: двусторонний, канале, регулятор, уровня

...виде кор-пуса, заполненного почвой 21 с мелиорируемого объекта с размещенными на 65 поверхности сельскохозяйственнымикультурами 22. Противовес 7 размещенв защитном кожухе 23. Корпус противовеса 7 соединен трубопроводом 24 суровнем грунтовых вод. В нижней частикорпуса противовеса 7 размещен фильтр25,оРегулятор работает следующим образом.При положении уровня воды в канале и уровня грунтовых вод на расчетной отметке Ь, а также при оптимальном содержании запасов влаги в корпусе противовеса 7 затвор 3 закрыт, избытков воды нет и сброс не осуществляется, Система регулирующий элементпротивовес находится в равновесии.Вес грузов 6, бг и 63 уравновенивается подъемными силами Ряу Рг и РЗ ивесом противовеса 6.При подъеме уровней грунтовых водна...

Номер патента: 1096617

Опубликовано: 07.06.1984

Авторы: Колпаков, Шульгин

МПК: G05D 9/12

Метки: двухпозиционный, регулятор, уровня, ферментерах

...вызванных загрязнением изолирующих поверхностей датчиков и наличием брызг или водяной пыли.1Цель изобретения - повьааение точности и надежности регулятора, обеспечение надежной работы регулятора 55на средах с широким диапазоном изменения электропроводности. Поставленная цель достигается тем, что в двухпозиционный регулятор уров" 60 ня в ферментерах, содержащий датчики верхнего и нижнего уровней, выходами подключенные к входам первого и второго измерителей электропроводностк соответственно, пороговые эле менты, выходы которых связаны с соответствующими входами коммутатора, выходом подключенного к исполнительно-му механизму, причем выходы измерителей электропроводностк соединены с входами соответствующих пороговых. элементов,...

Номер патента: 1096618

Опубликовано: 07.06.1984

Авторы: Нестеренок, Холодинский

МПК: G05D 19/02

Метки: вибростендом

...11 и в процессе увеличения амплитуды этого сигнала дискриминатор 11 вырабатываетпоследовательность импульсов, которыепоступают на суммирующий вход счетчика 12. В исходном состоянии сигнална выходе элемента ИЛИ-НЕ 14 запрещает счет имйульсов дискриминатора 11,в результате чего задающее напряжение на выходе преобразователя 13 равно нулю и система находится в покое,С приходом сигнала фПускф. триггер 15 запуска устанавливается в состояние, в котором сигнал на его выходе, действуя через элемент ИЛИ-НЕ14, снимает запрет счета импульсовдискриминатора 11. Каждый импульсдискриминатора 11, поступающий насуммирующий вход счетчика 12, увеличивает содержимое счетчика 12 на единицу. С приходом последовательностиимпульсов напряжение на выходе...
